Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Stockholm Solkraft

Datum

2 juli 2025

Ort

Solna, Stockholms län
DC kabel förläggning
Kabeluppfästning
98% godkända2% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemWeland Stål: Pannfäste Läkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSigenergy: Gateway HomePro TP
TillbehörUndercentral
Stockholm Solkraft

Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Godkända kontrollpunkter

19/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Pannfäste Läkt

Anmärkningar

2/21
DC kabel förläggning

4.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

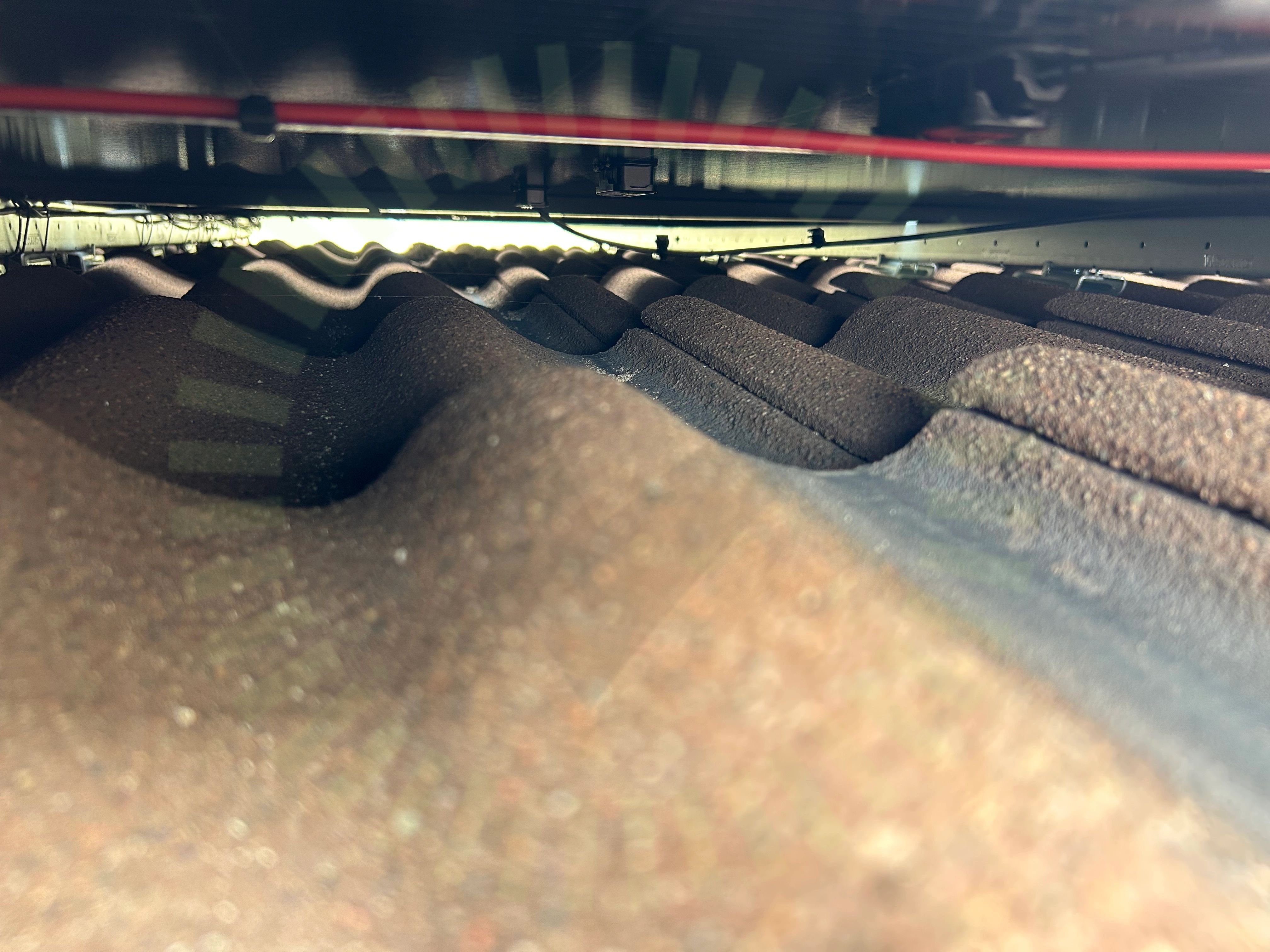

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Enstaka kabel är bristfälligt uppfäst.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

18/21
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21
Takgenomföring

Tillbehör

Godkända kontrollpunkter

10/10
Anslutning back-upAnslutning till centralAnslutning till växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialFastsäkring av produktJordspettPlaceringVäderskydd

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare (1)

Godkända kontrollpunkter

35/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
