Besiktningsrapport

9.6

Installation genom

RSA Sol

Datum

13 mars 2023

Ort

Veberöd, Skåne län

Kopplingslåda

Kabeluppfästning

97% godkända3% ej godkända

Om installationen

PanelerElectrolux: ES-M3057U-S(G12)

OptimerareSolarEdge: S-Serie

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av RSA Sol som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Rekommendation

Mätprotokoll DC saknas, dock finns bilder på utförd kontroll.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, Electrolux: ES-M3057U-S(G12)

Anmärkningar

1/16

2.1 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Godkända kontrollpunkter

15/16

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

1/23

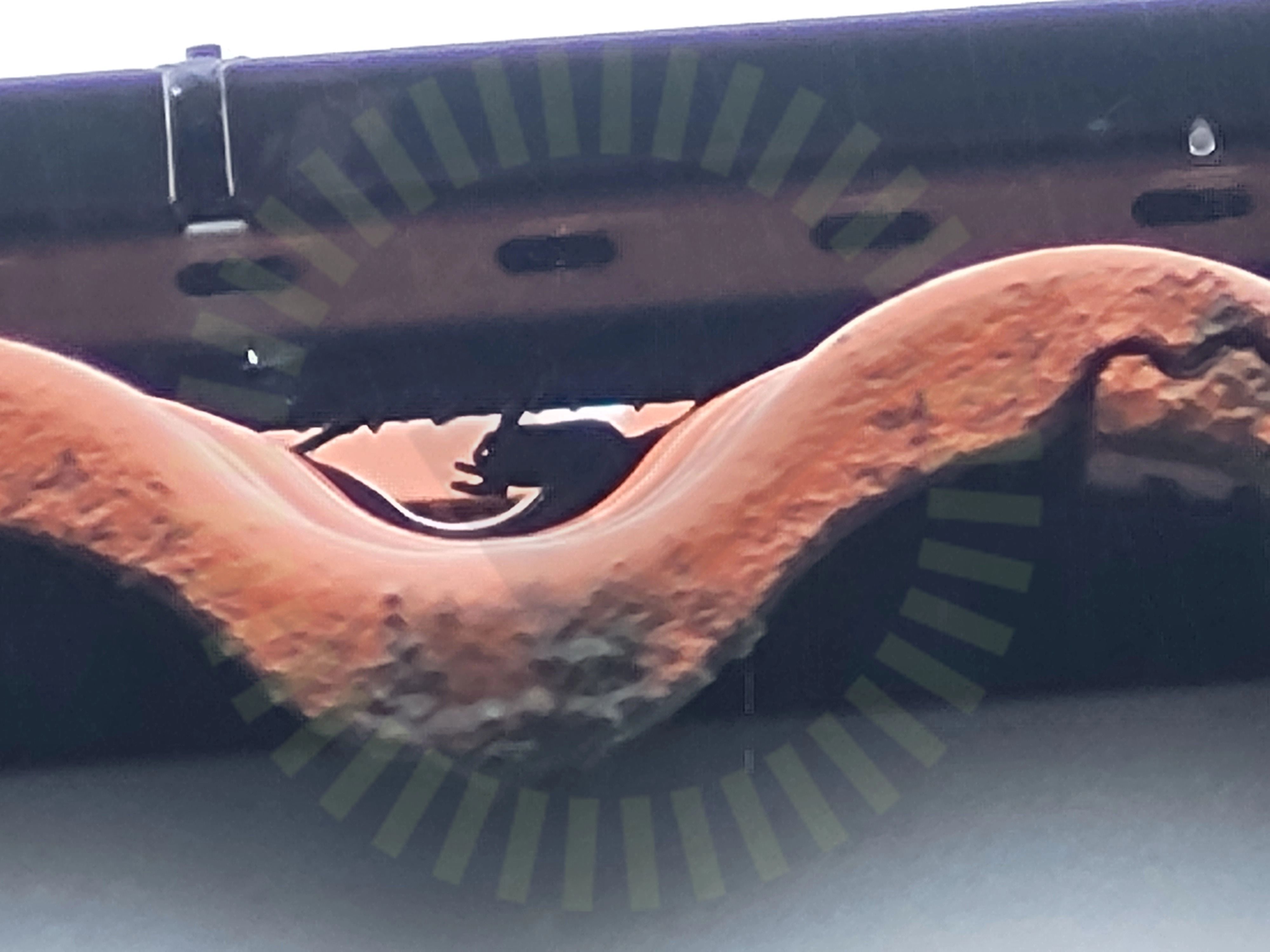

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Vissa av kablarna hänger ner på pannorna.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

21/23

Använd skruv för klämmaFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

24/24

AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
