Besiktningsrapport

9.5

Installation genom

Delidel

Datum

23 april 2026

Ort

Sävedalen, Västra Götalands län

Fastsäkring av produkt

Råspontsinfästning

Anslutning till central

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemIBC: TopFix 200 (Betongkrok)

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSäkerhetsbrytare AC

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

TillbehörSigenergy: HomeMax TP

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Jordspett mätprotokoll

Inte godkänd

Mätprotokoll för jordspett saknas.

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/46

3.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar eftersom man nu lagt till 2 batterimoduler sen senaste besiktning.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

45/46

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1: IBC: TopFix 200 (Betongkrok)

Anmärkningar

1/21

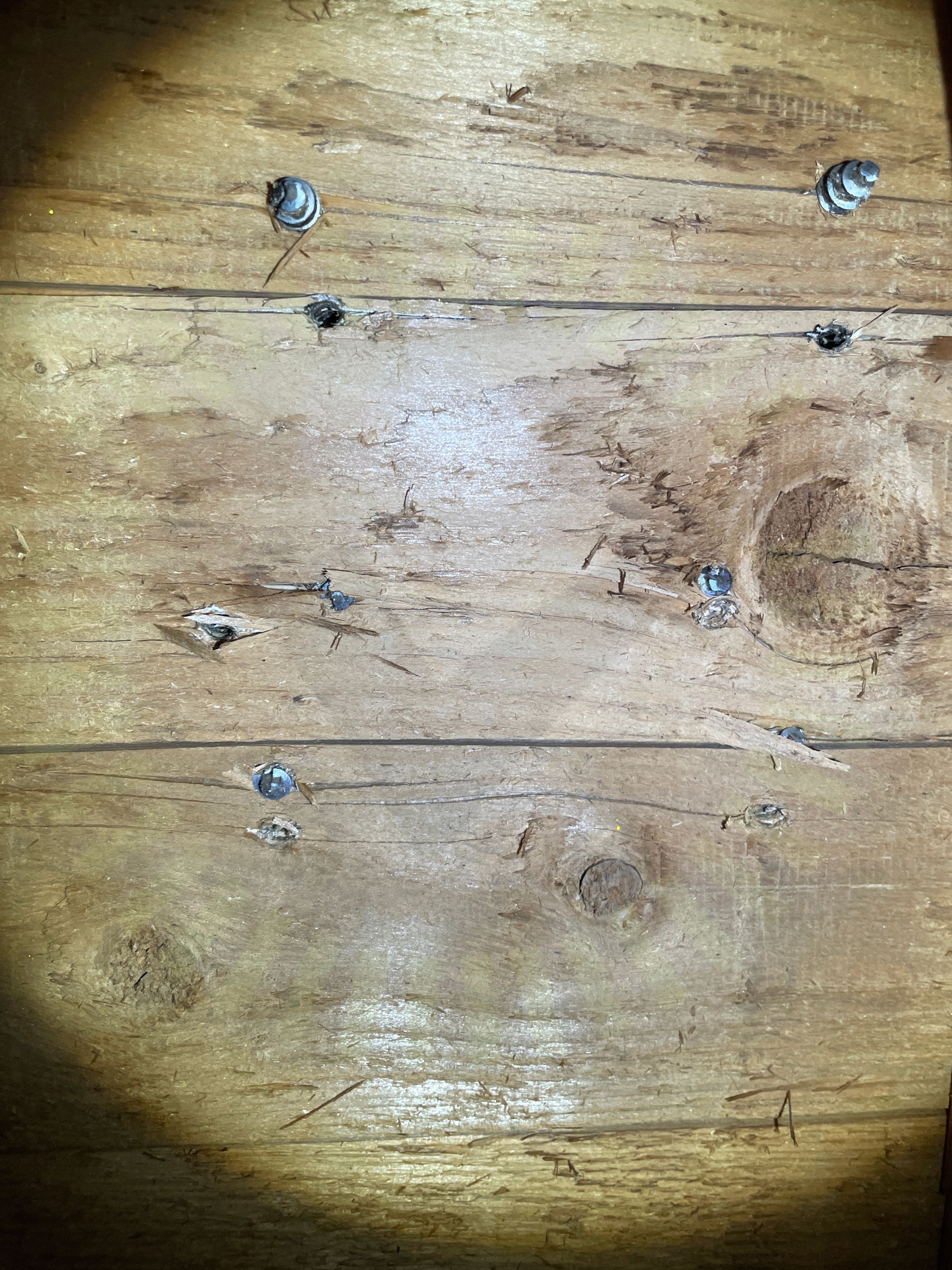

7.1 Råspontsinfästning

Inte godkänd

Vid montage av krokar och nya plywoodskivor så har man inte tätat dom gamla hålen.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

Godkända kontrollpunkter

20/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tillbehör

Anmärkningar

1/11

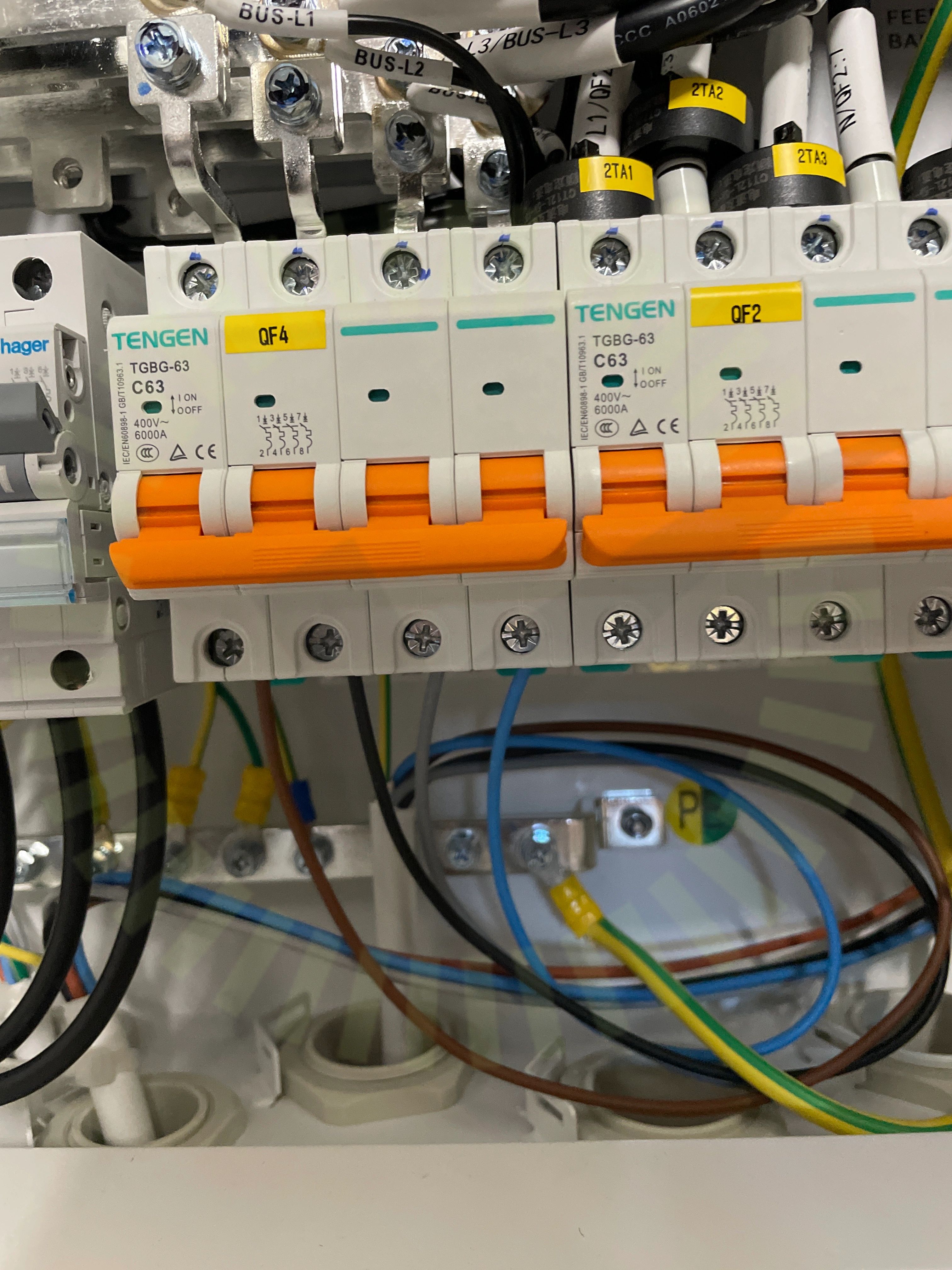

8.1 Anslutning till central

Inte godkänd

Säkringen är för stor för vald kabel.

Sigen HomeMax TP Installation Guide. Version: 02 Release date: 2024-04-30, Sida 11

Godkända kontrollpunkter

10/11

Anslutning back-upAnslutning till växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialFastsäkring av produktJordspettPlaceringPlacering av växelriktareVäderskydd

Undercentral

Godkända kontrollpunkter

8/8

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Växelriktare

Godkända kontrollpunkter

1/1

Kopplingslåda
