Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Takkraft

Datum

12 september 2025

Ort

Tyresö, Stockholms län
Anslutning av ledare
Avstånd närliggande objekt
Takkrokarnas CC
95% godkända5% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6
Placering av CT klämmor

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/19
Strängförläggning

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

2/20

5.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte komplett, saknas för garagetak.

Tillverkarens montageanvisningar
Takkrokarnas CC

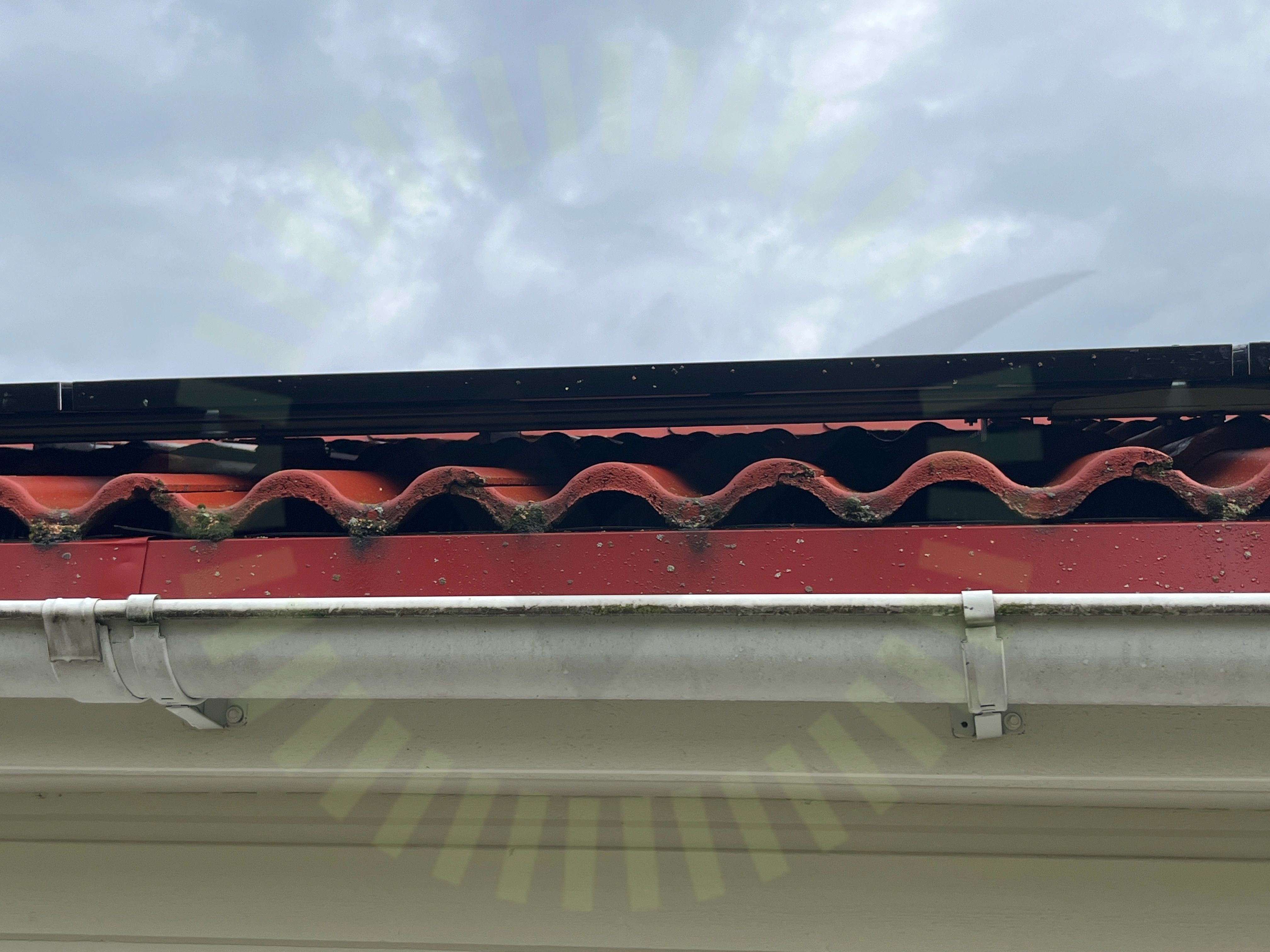

5.2 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas för garagetaket. Uppmätt 90cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringUnderbyggnadVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37
Anslutning av ledare

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

7.2 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
Dubbel matning

7.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/37
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
