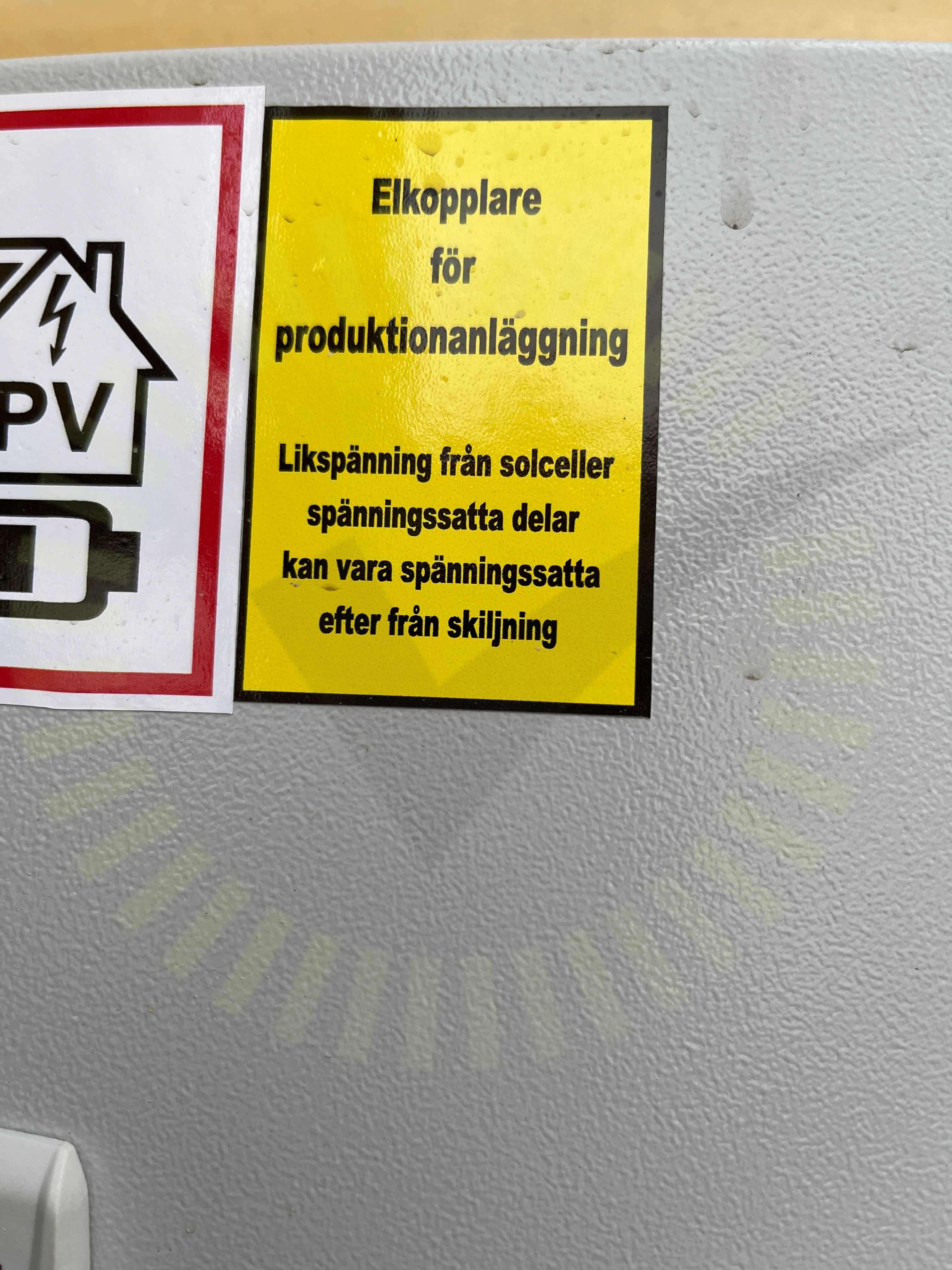

2.1 Missvisande varselmärkning
Inte godkändMissvisande varselmärkning. Likspänning förekommer inte på markerad plats.
Besiktningsrapport
9.8
Installation genom
Nova Solar
Datum
19 december 2024
Ort
Västra Frölunda, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-60HBB
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
3/47

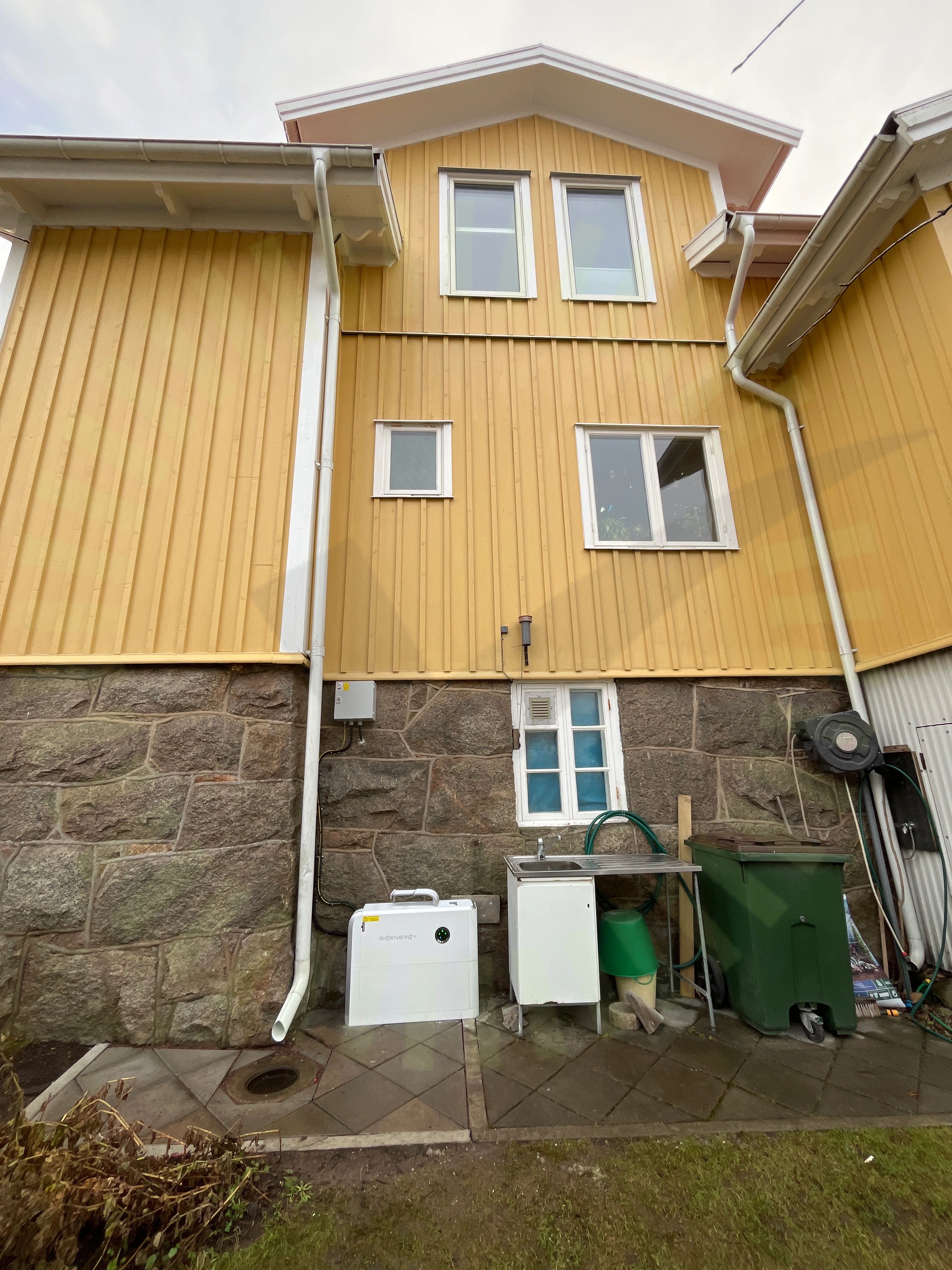

2.2 Väderskydd
Inte godkändProdukten är inte väderskyddad.
SigenStor Home Installation Guide Version: 02, Sida 8

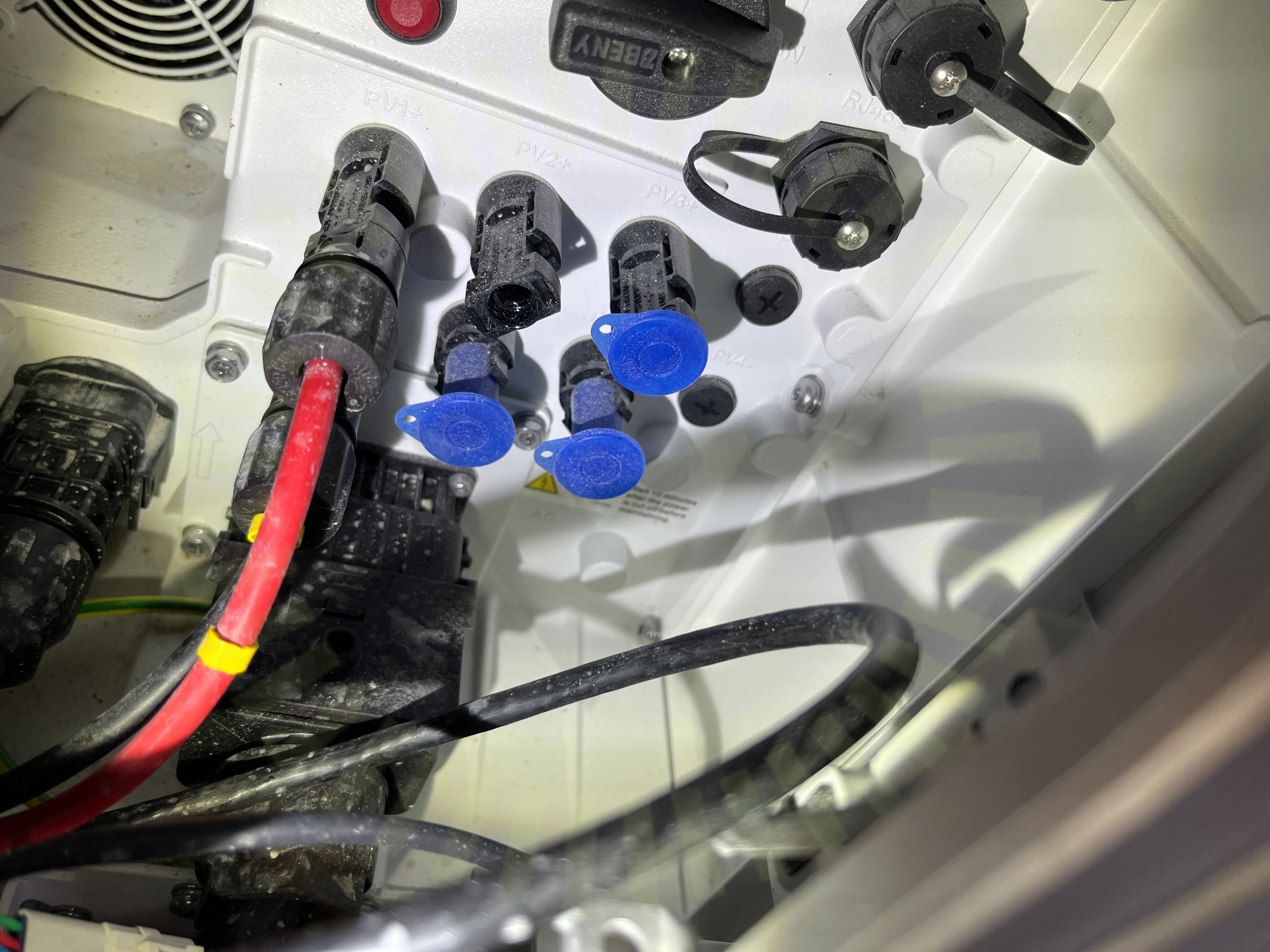

2.3 Växelriktarens IP klassning
Inte godkändVäxelriktarens IP klassning har påverkats negativt vid installation. Tätningar saknas för oanvänd ingång.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
44/47AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt material
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
1/1

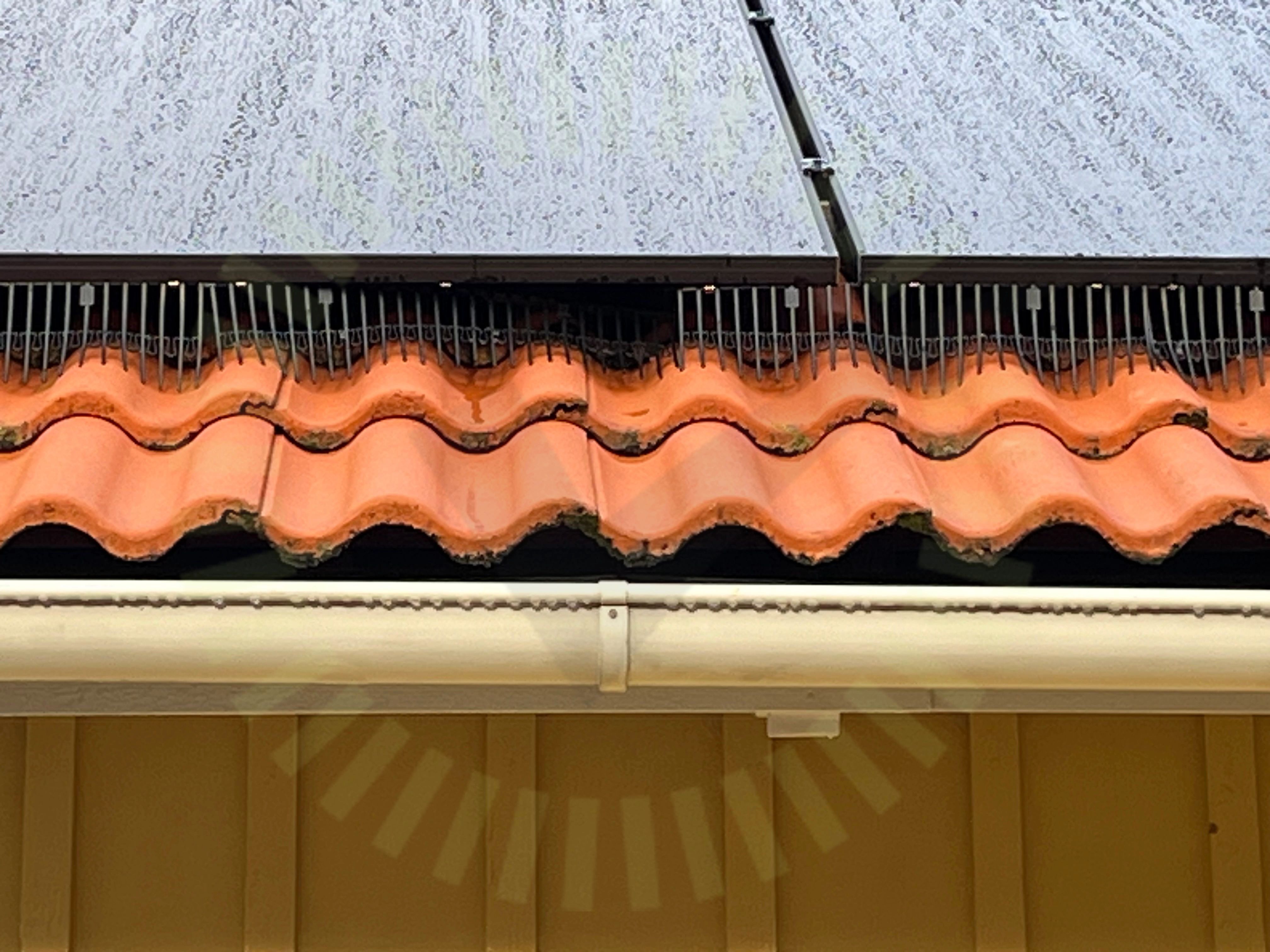

4.1 Fågelskydd
Inte godkändFågelskyddet har lossnat.
Tak 1, DMEGC: DM(XXX)M10RT-60HBB
Anmärkningar
1/19

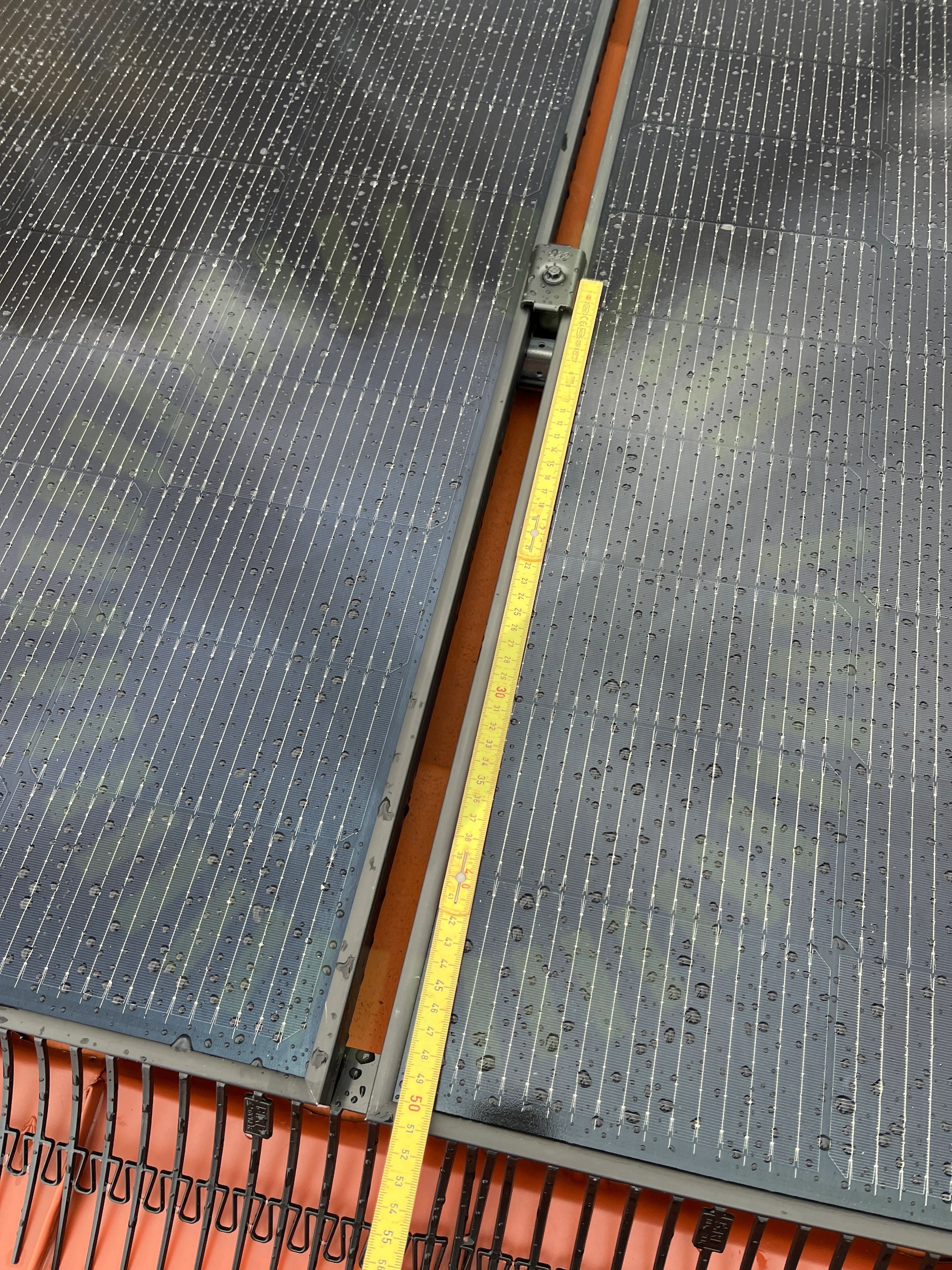

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 15-16
Godkända kontrollpunkter
10/19Avstånd till havAvstånd till ytaDräneringshålKlämmornas storlekKlämmornas överlappningLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
8/19Förbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslåda böjradiePanelkablagets böjradieStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
14/28Använd skruvDC kabel förläggningKabeldragning mellan takytorKlämmornas överlappningLiggande skenorMittklämmorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaÄndklämmor
Ej tillgängligt vid besiktning
14/28Blandning av infästningarBärläktens dimensionFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningRåspontsinfästning metod 1Råspontsinfästning metod 2ShimsSkadorSkenans utstick för klämmaSkenskarvarVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Växelriktare (1)
Godkända kontrollpunkter
1/1Smartmätare
