Besiktningsrapport

8.1

Installation genom

Solsystem Sverige AB

Datum

19 juli 2023

Ort

Åsa, Hallands län

Takkrokarnas CC

Fästens placering

Skenornas infästning

+ 11

82% godkända18% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemSchletter: Rapid Roof Hooks

VäxelriktareSAJ: R5 3-20K-T2

TillbehörUndercentral

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Kvalitetsavtal följs inte.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/4

Ansluten elsäkerhetsverketSträngschema

Panntak, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/15

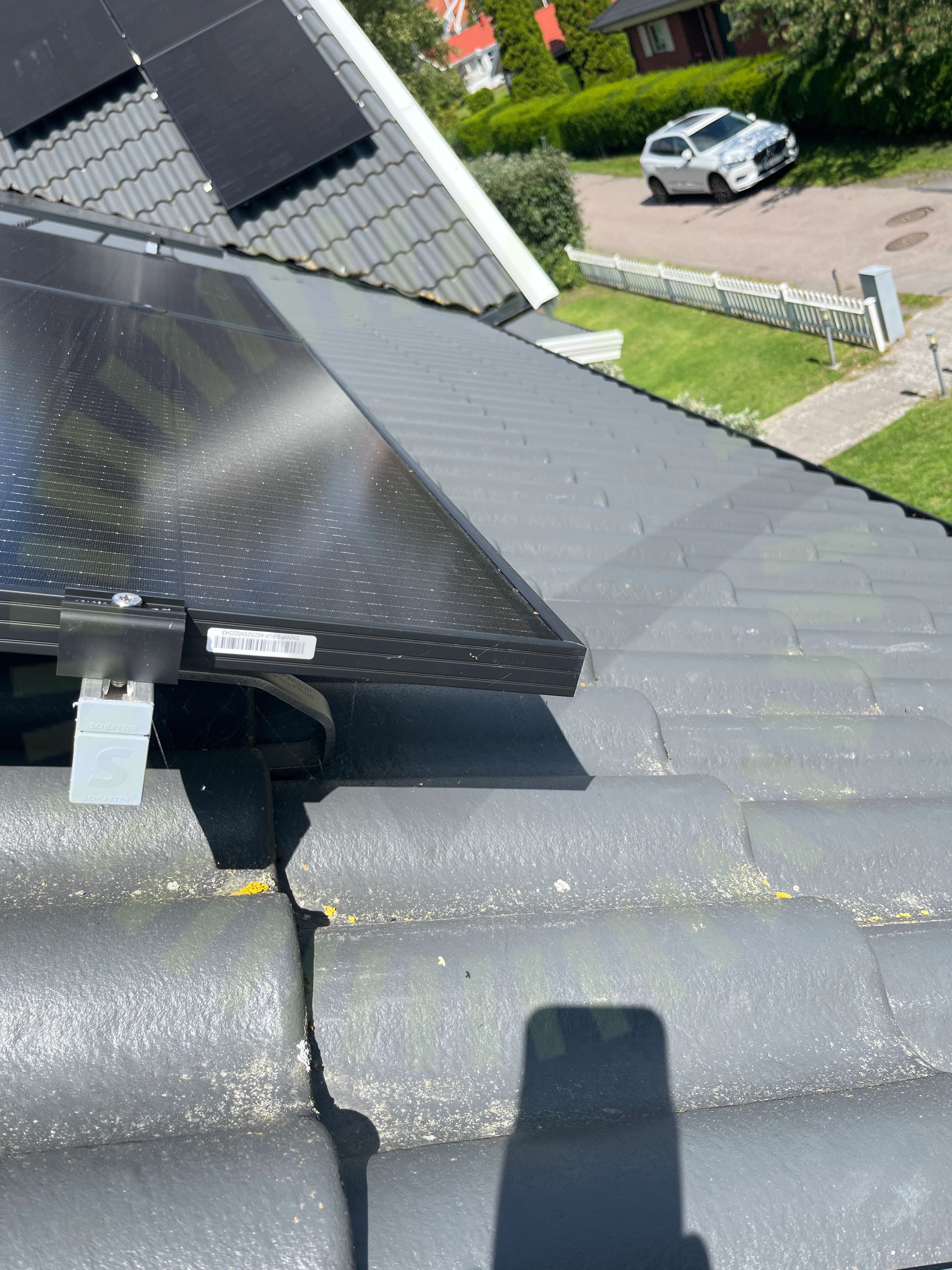

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

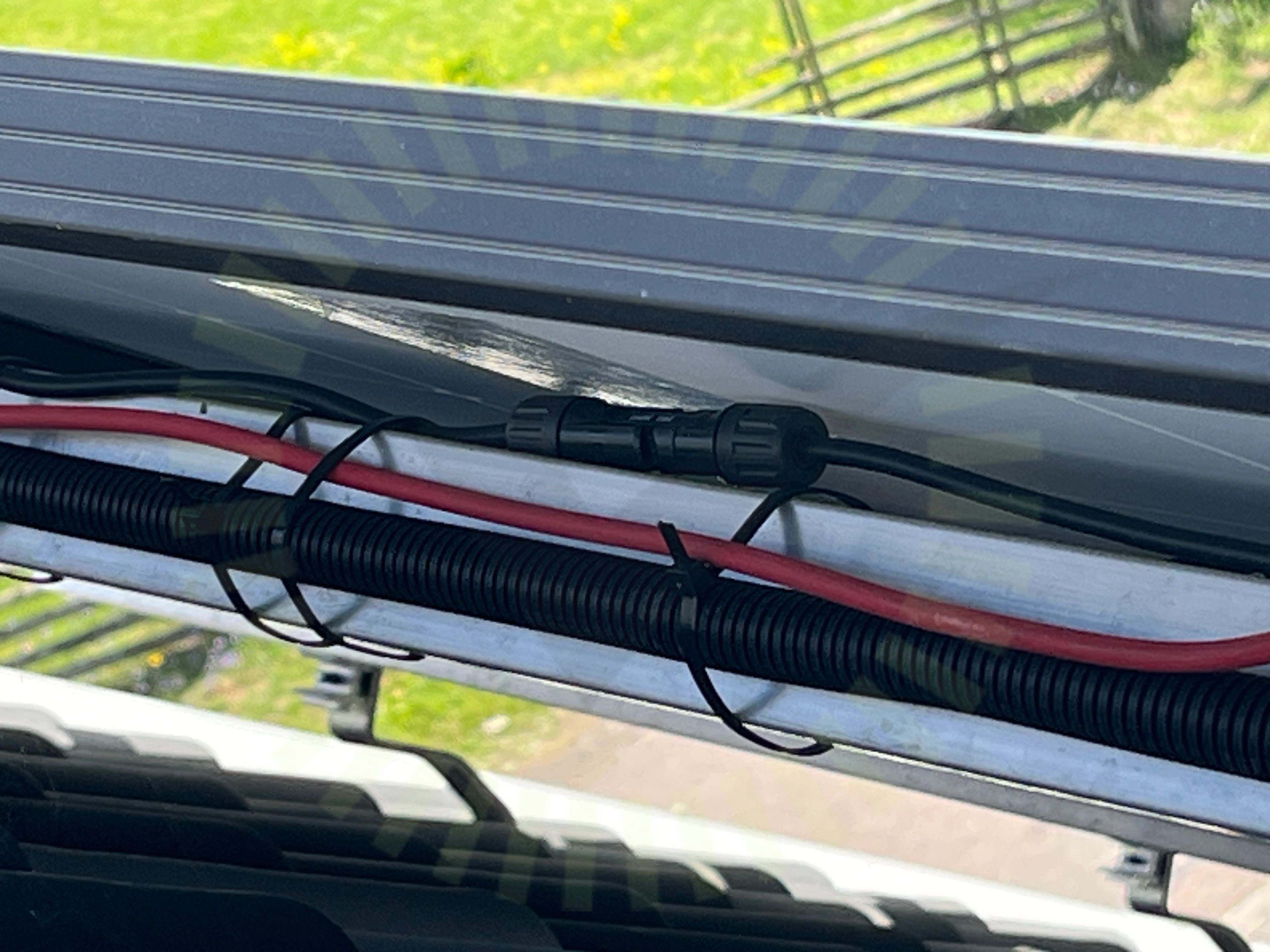

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

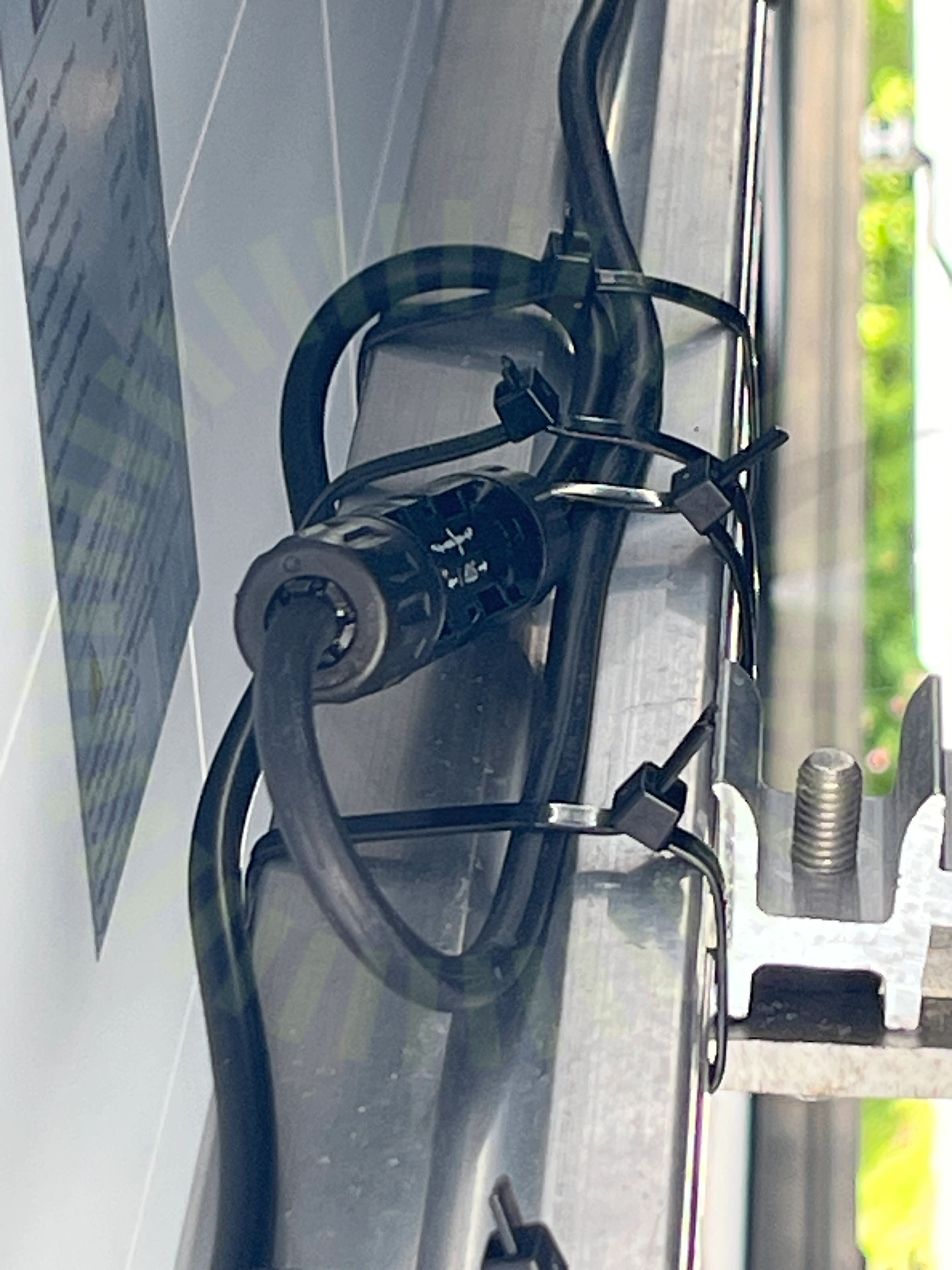

2.3 Panelkablagets böjradie

Inte godkänd

Böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

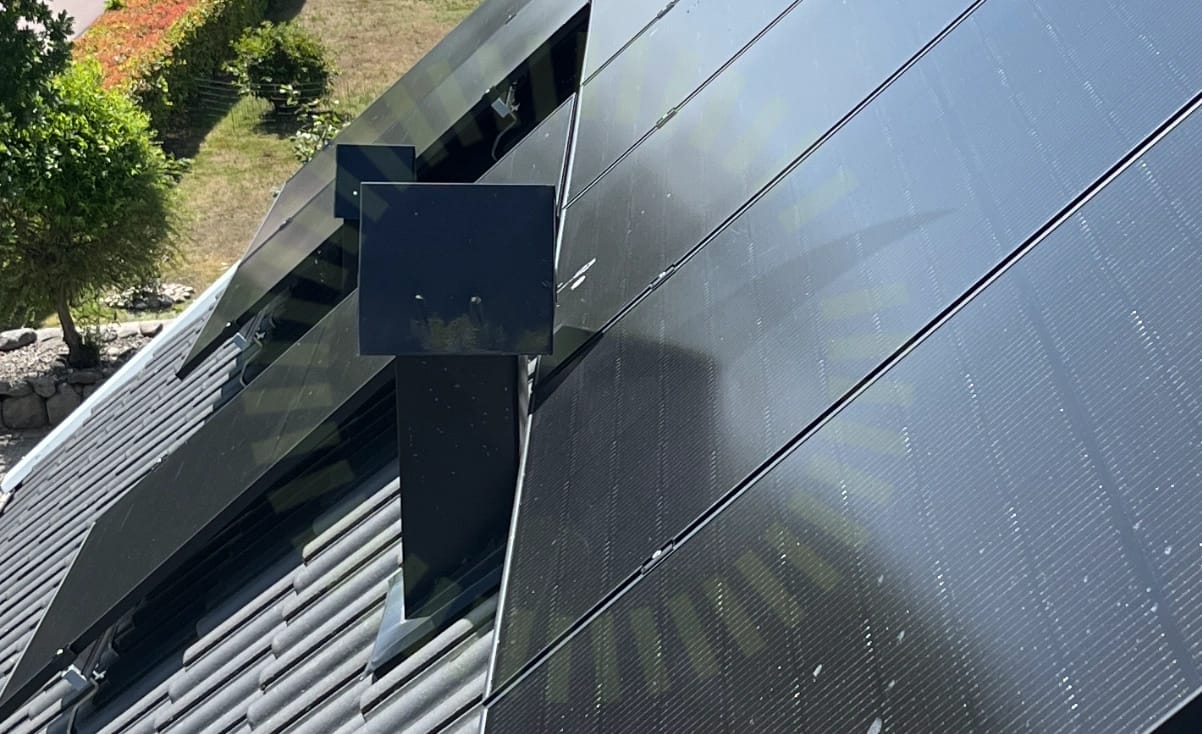

2.4 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga då den är placerad under en skorsten.

Godkända kontrollpunkter

11/15

DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelramar separeradePunktbelastningSpänningar i ramStress på kontakterSträngförläggning

Panntak, Schletter: Rapid Roof Hooks

Anmärkningar

6/24

3.1 Snö- och Vindlastberäkning

Rekommendation

Angiven solpanel i lastberäkning är inte samma som den monterade i verkligheten.

Tillverkarens montageanvisningar

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

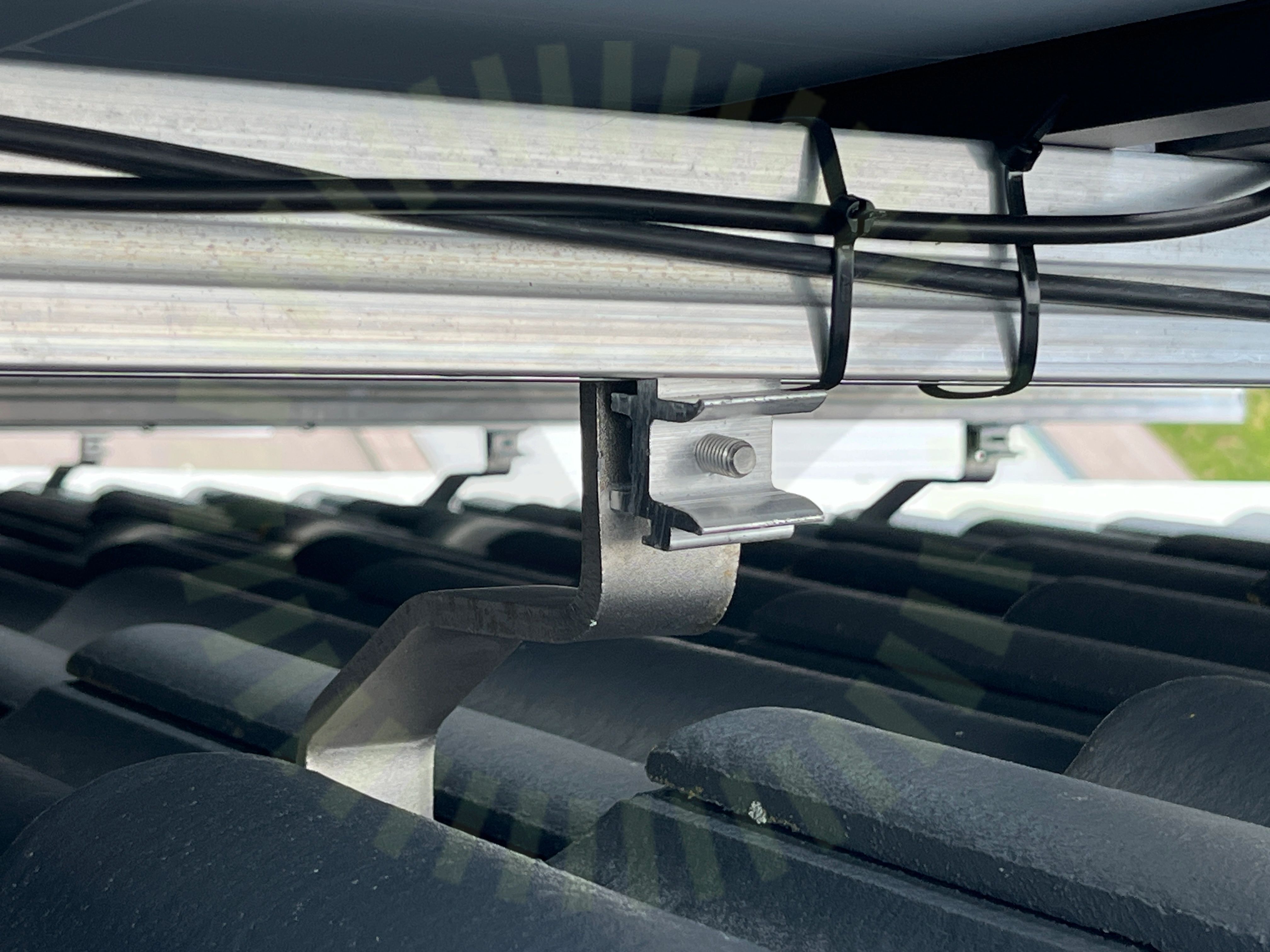

3.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger lastberäkningens max.

Snö- och vindlastberäkning

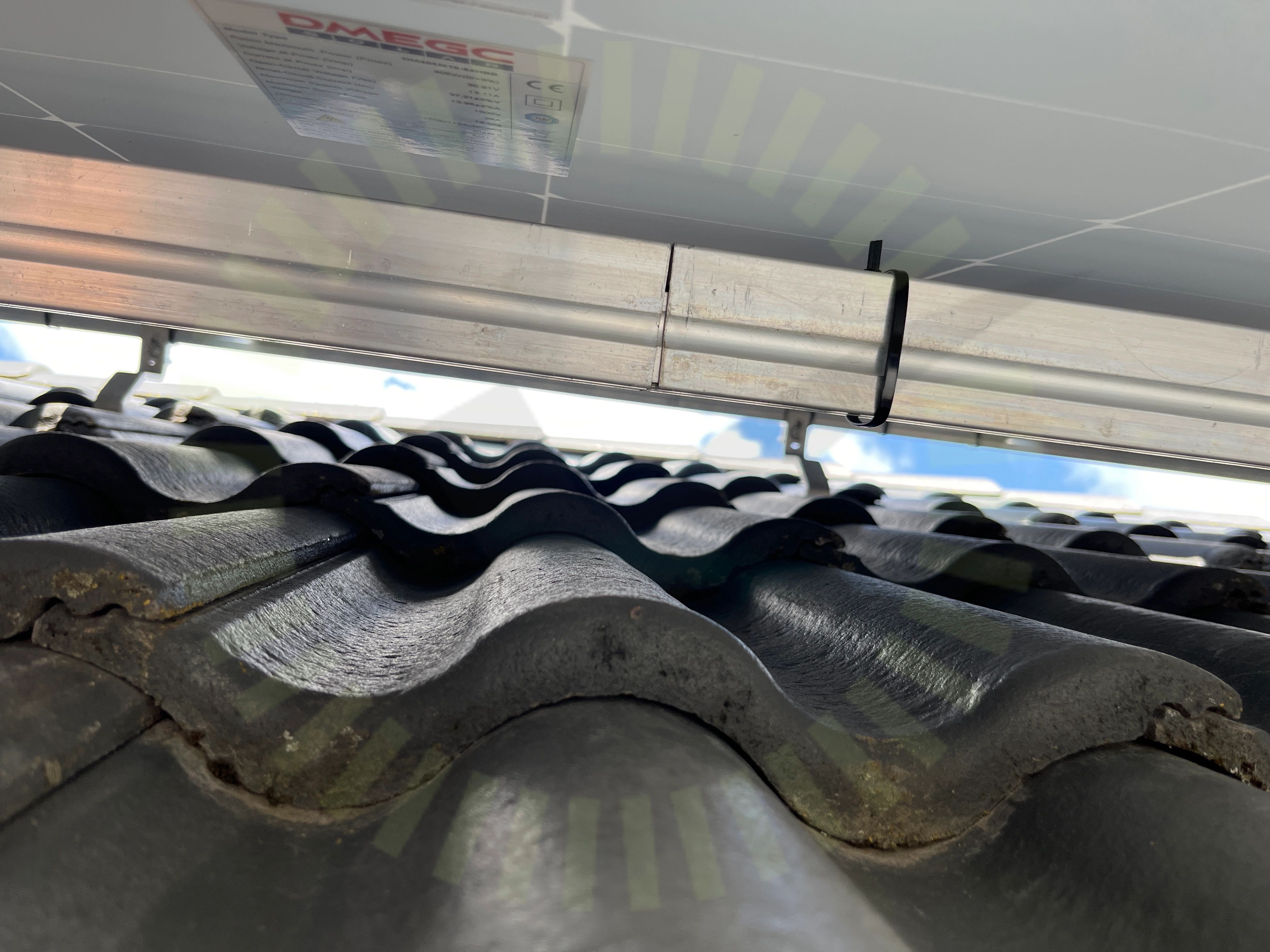

3.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

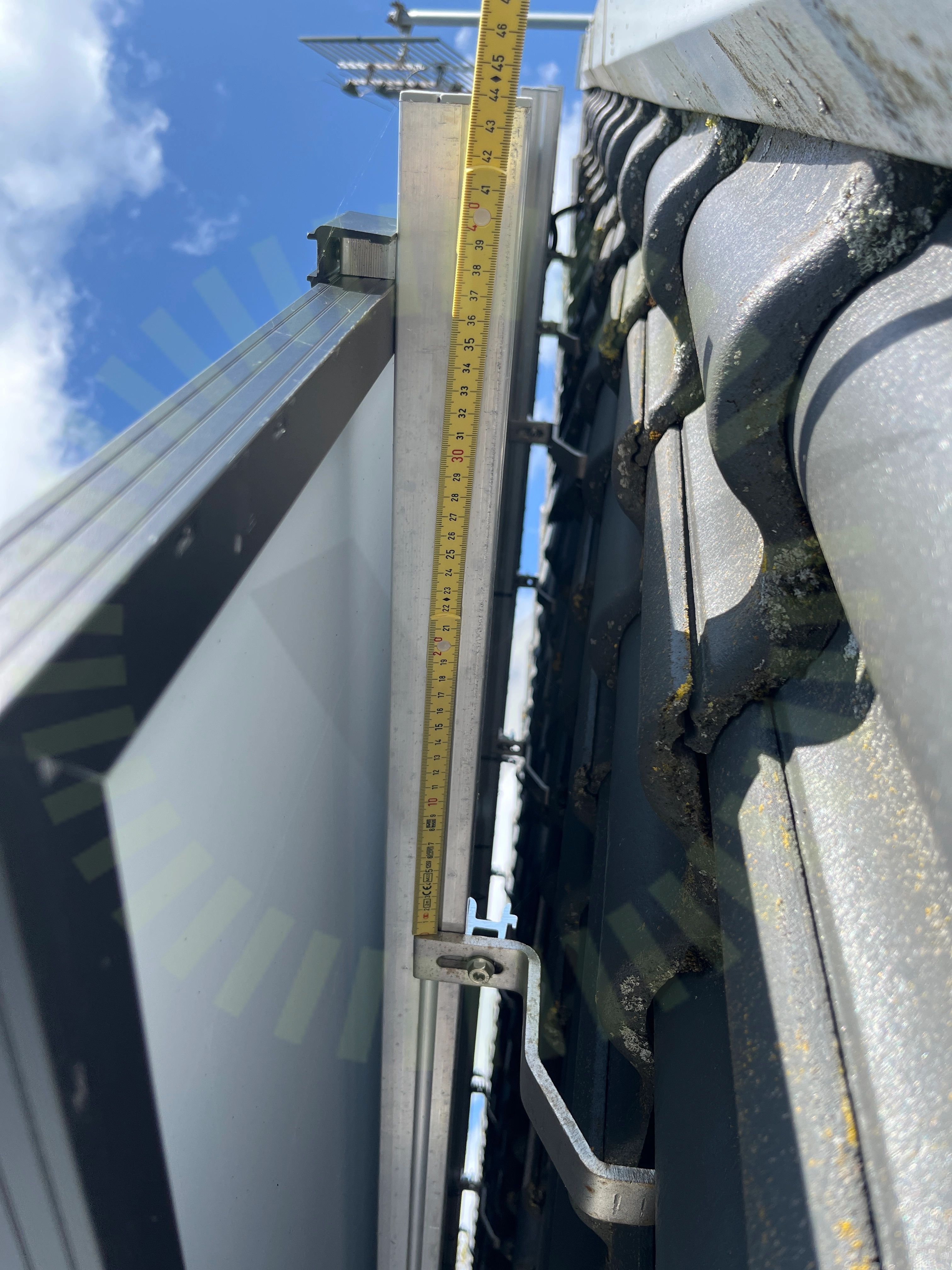

3.6 Takkrokarnas CC

Inte godkänd

Avstånd mellan infästningar är längre i verkligheten än det maximala måttet i lastberäkningen. Uppmätt 1350mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takstolsinfästning

Undercentral

Anmärkningar

2/10

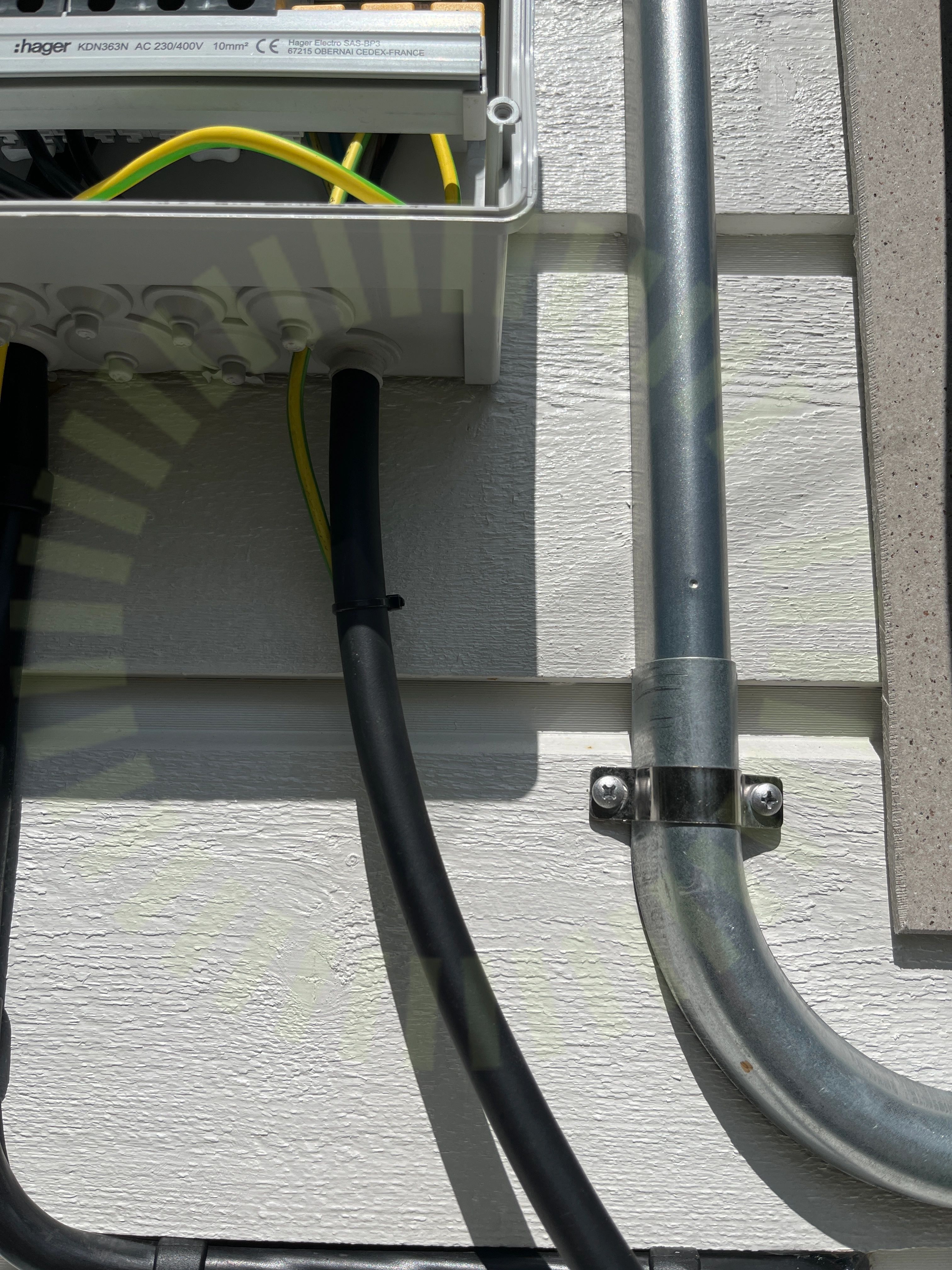

4.1 AC Kablage förläggning

Inte godkänd

Det finns ingen dragavlastning till AC kabeln.

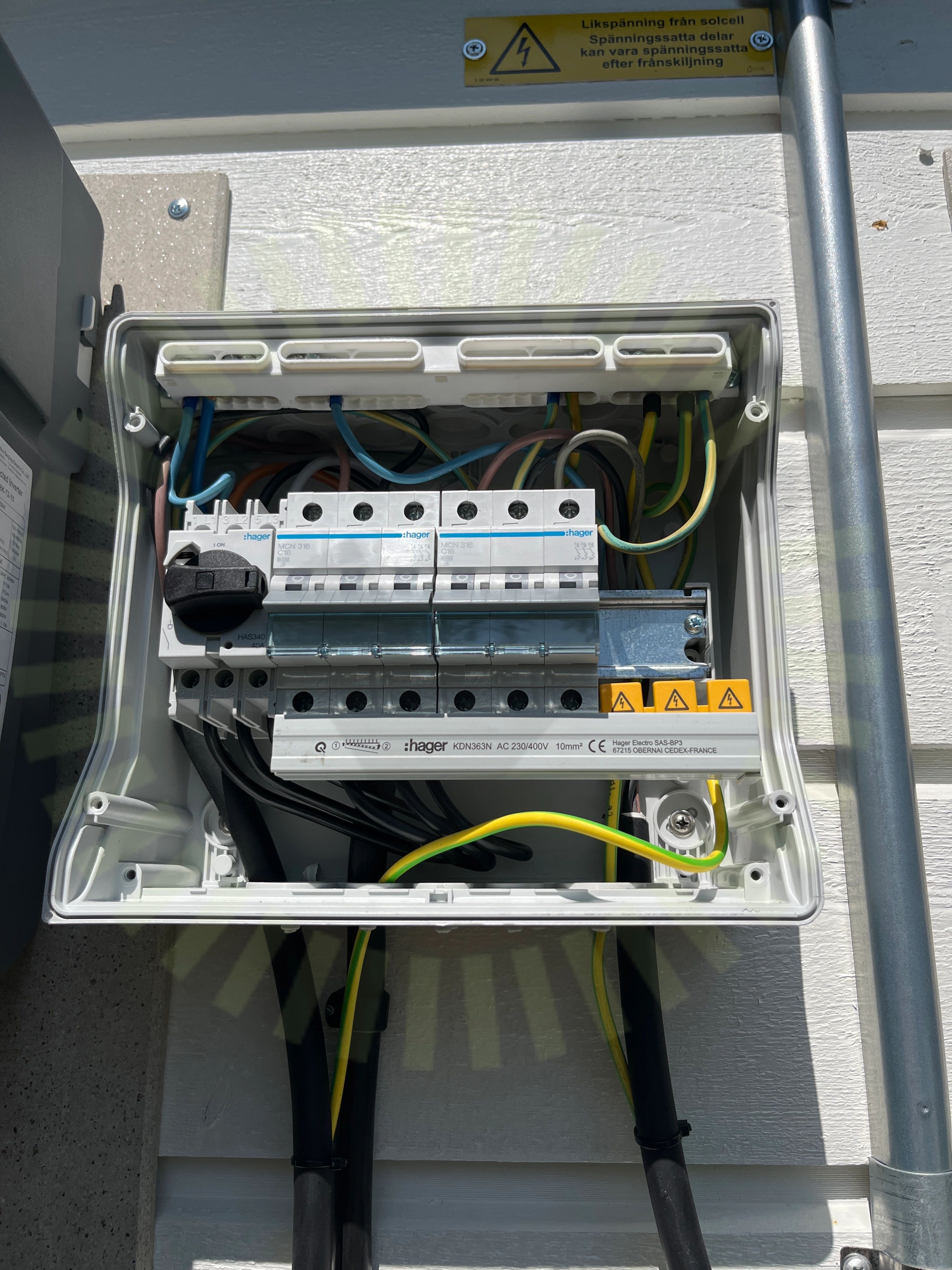

4.2 Fasskena

Inte godkänd

Fasskena ej lämpligt utomhus då det finns risk för kondens och kortslutning.

Godkända kontrollpunkter

8/10

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

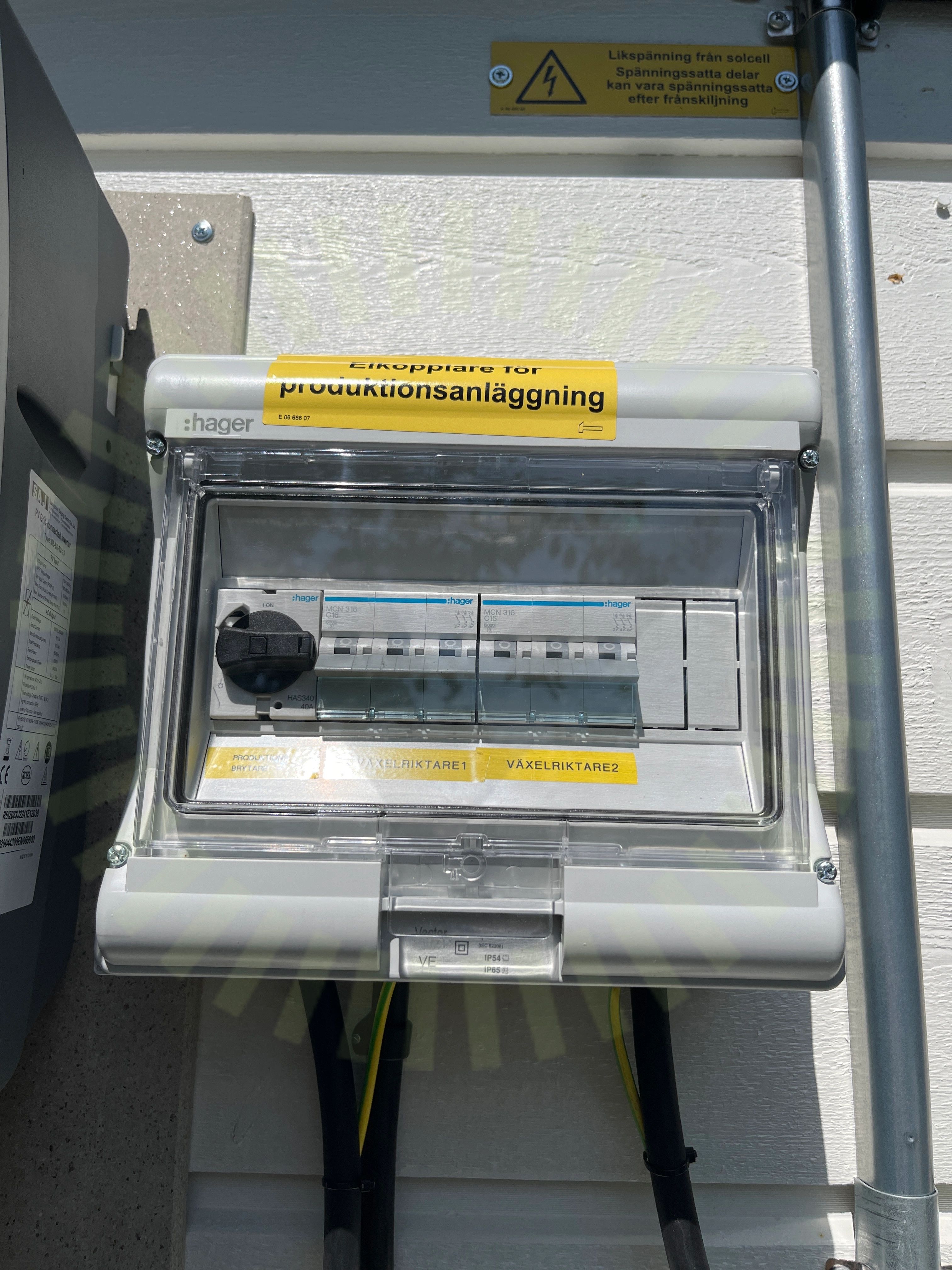

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

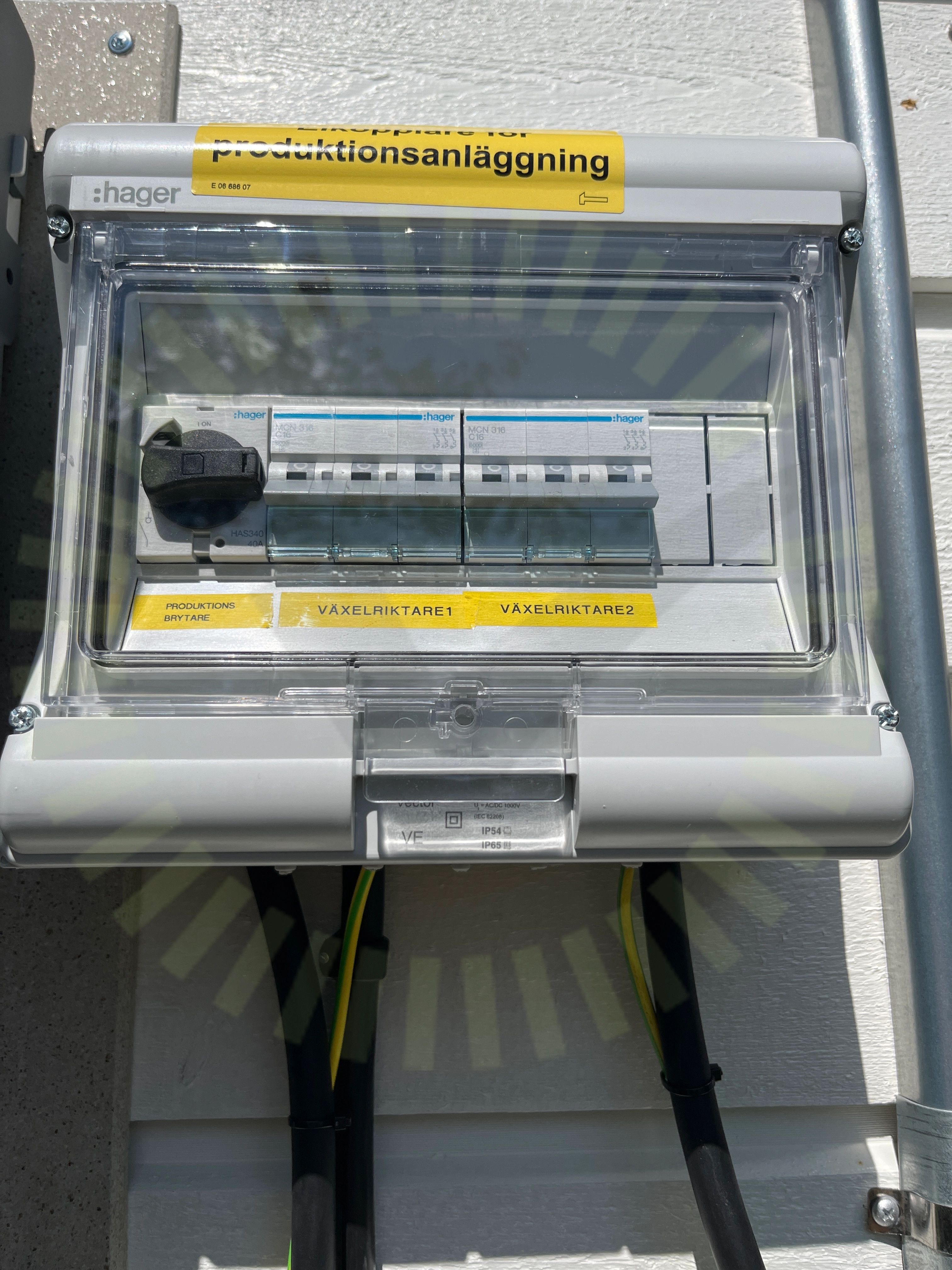

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Missvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

3/32

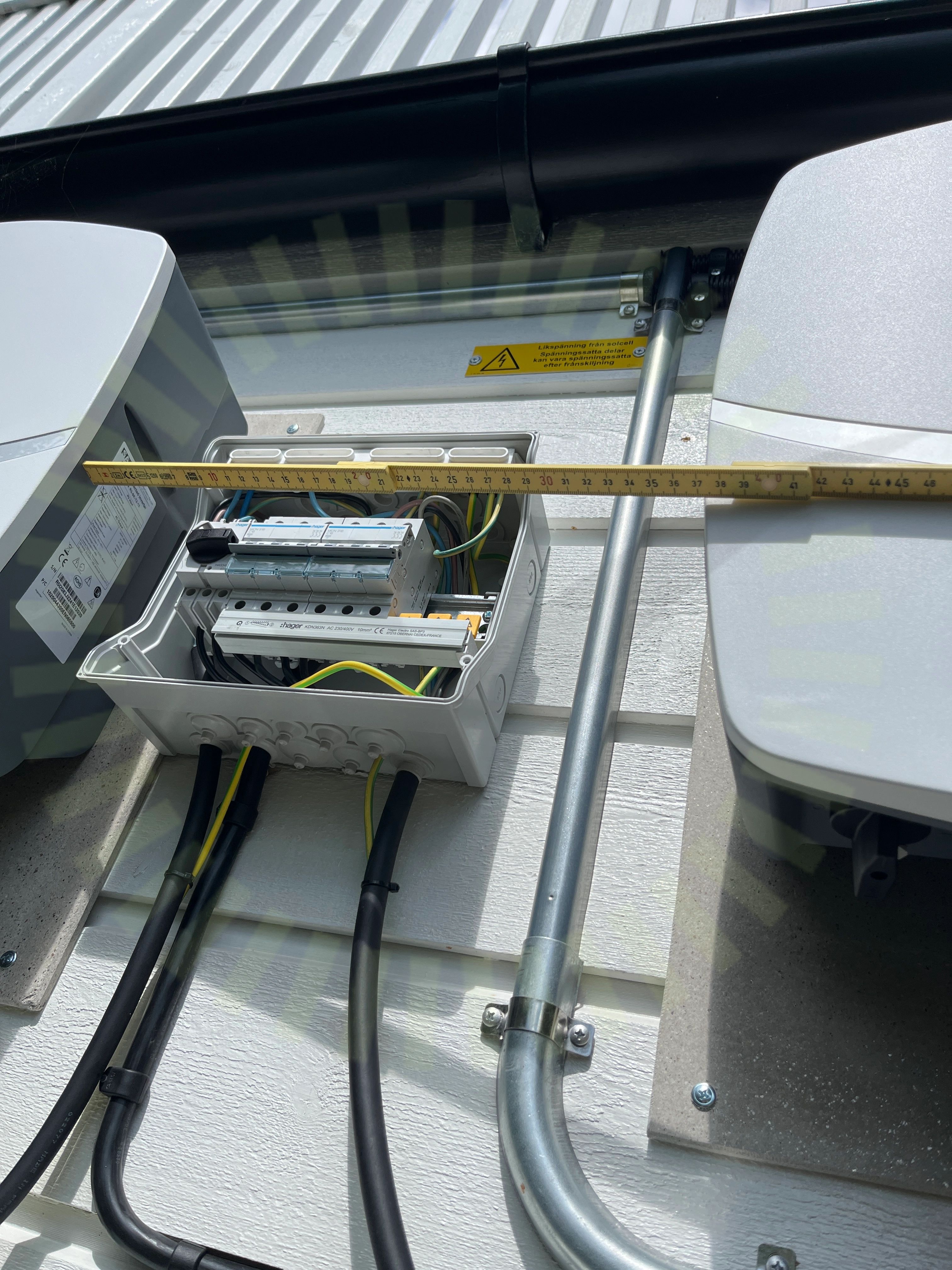

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar till närmaste objekt.

User Manual SAJ Solar Inverter, Sida 23

6.2 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

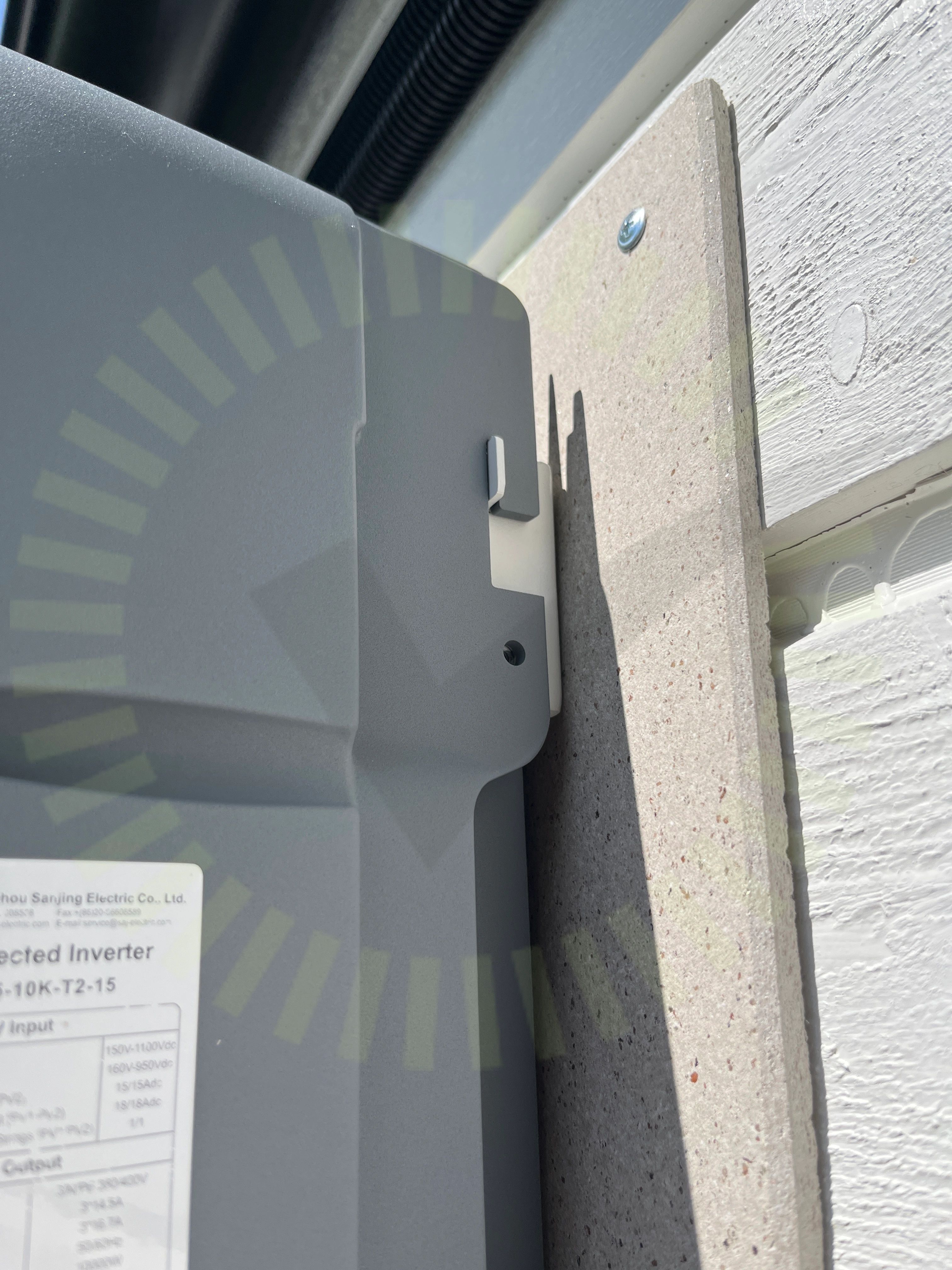

6.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

User Manual SAJ Solar Inverter, Sida 27

Godkända kontrollpunkter

29/32

AC Anslutning VäxelriktareAC BöjradieDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderskyddVäxelriktarens IP klassning
