1.1 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
Besiktningsrapport
6.3
Installation genom
Paneltaket
Datum
26 juni 2023
Ort
Oxie, Skåne län
71% godkända29% ej godkända
Om installationen
PanelerEurener: MEPV 144 HALF-CUT (425-450)
MontagesystemWeland Stål: Läktfästen
VäxelriktareSunGrow: SH5-10RT
Installerad av Paneltaket som har ett lågt snittbetyg på 6.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Eurener: MEPV 144 HALF-CUT (425-450)
Anmärkningar
4/14
1.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
Eurener Installation Guide
1.3 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
1.4 Spänningar i ram
Inte godkändPanelerna är monterade så spänningar skapas i ramen.
Godkända kontrollpunkter
10/14DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaStress på kontakterSträngförläggning
SunGrow: SH5-10RT
Anmärkningar
6/422.1 DC Max Spänning
Inte godkändProduktblad saknas samt strängschema
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
2.2 DC Max Ström
Inte godkändProduktblad saknas samt strängschema
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
2.3 DC Min Spänning
Inte godkändProduktblad saknas samt strängschema
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
2.4 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
2.5 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
2.6 Strängdesign
Inte godkändSträngdesignen går inte att kontrollera då underlag saknas.
Godkända kontrollpunkter
20/42Avstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktInfästningLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageTillförlitligt fästVarning för likspänningVentilationVäderbeständigt materialVäderskydd
Ej tillgängligt vid besiktning
16/42AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantFörskruvningHuvudsäkringInformering av solcellerJordning av chassiKabeldimensioneringLedare FastspändaMärkningSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för backspänningVäxelriktarens IP klassning
Weland Stål: Läktfästen
Anmärkningar
10/23

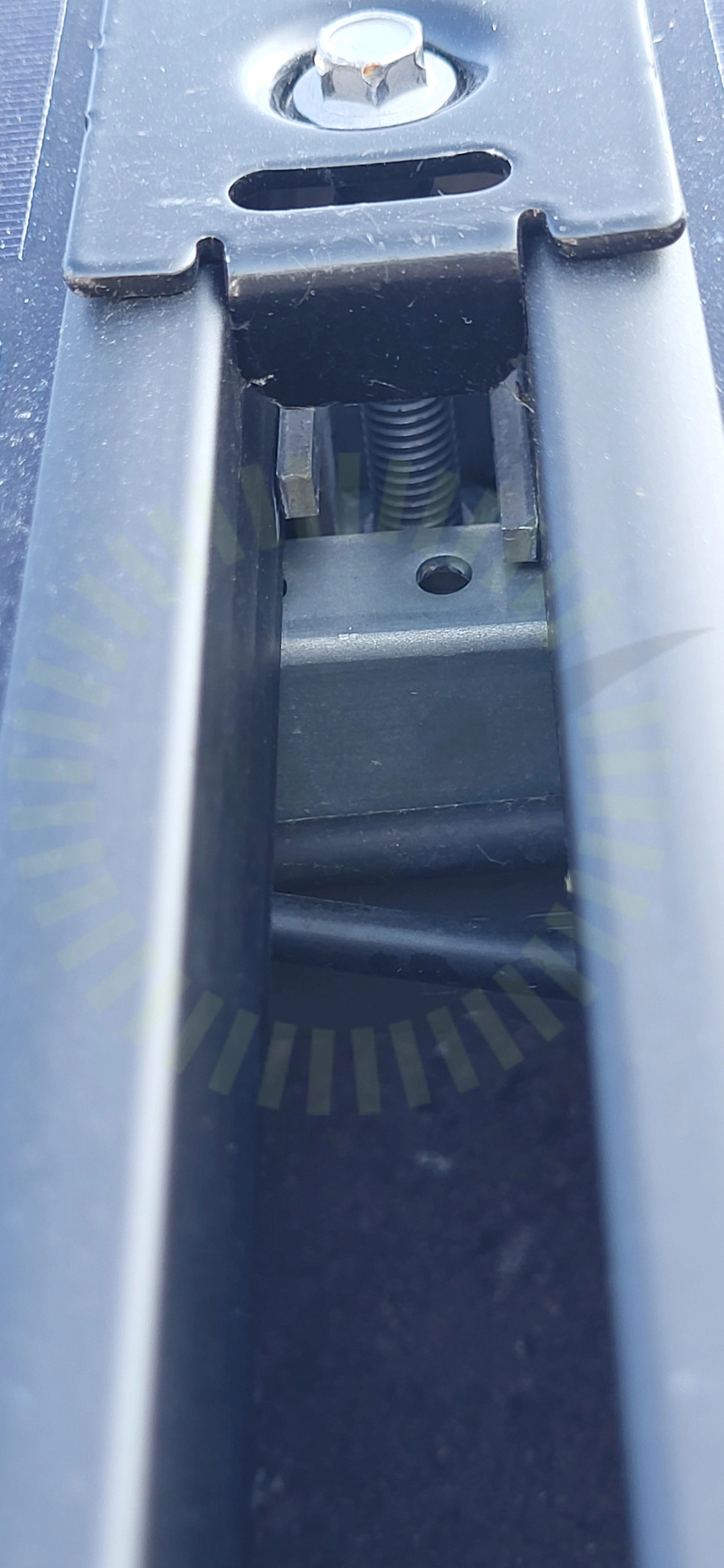

3.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

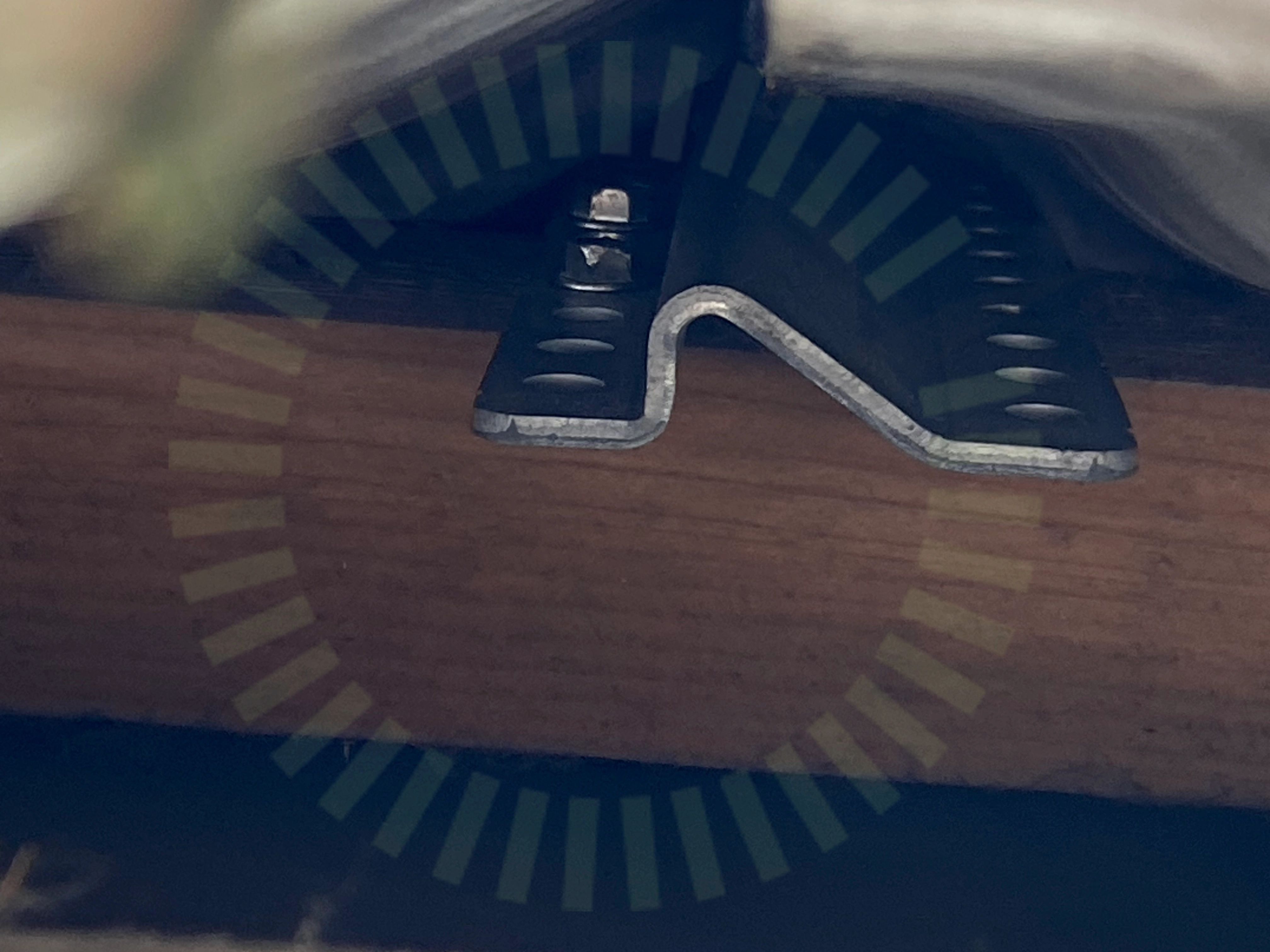

3.2 Läktinfästning
Inte godkändInfästning är inte korrekt utförd. Skruvar saknas.
MA5104. Sid 1 (1) | Version 4 - 221101

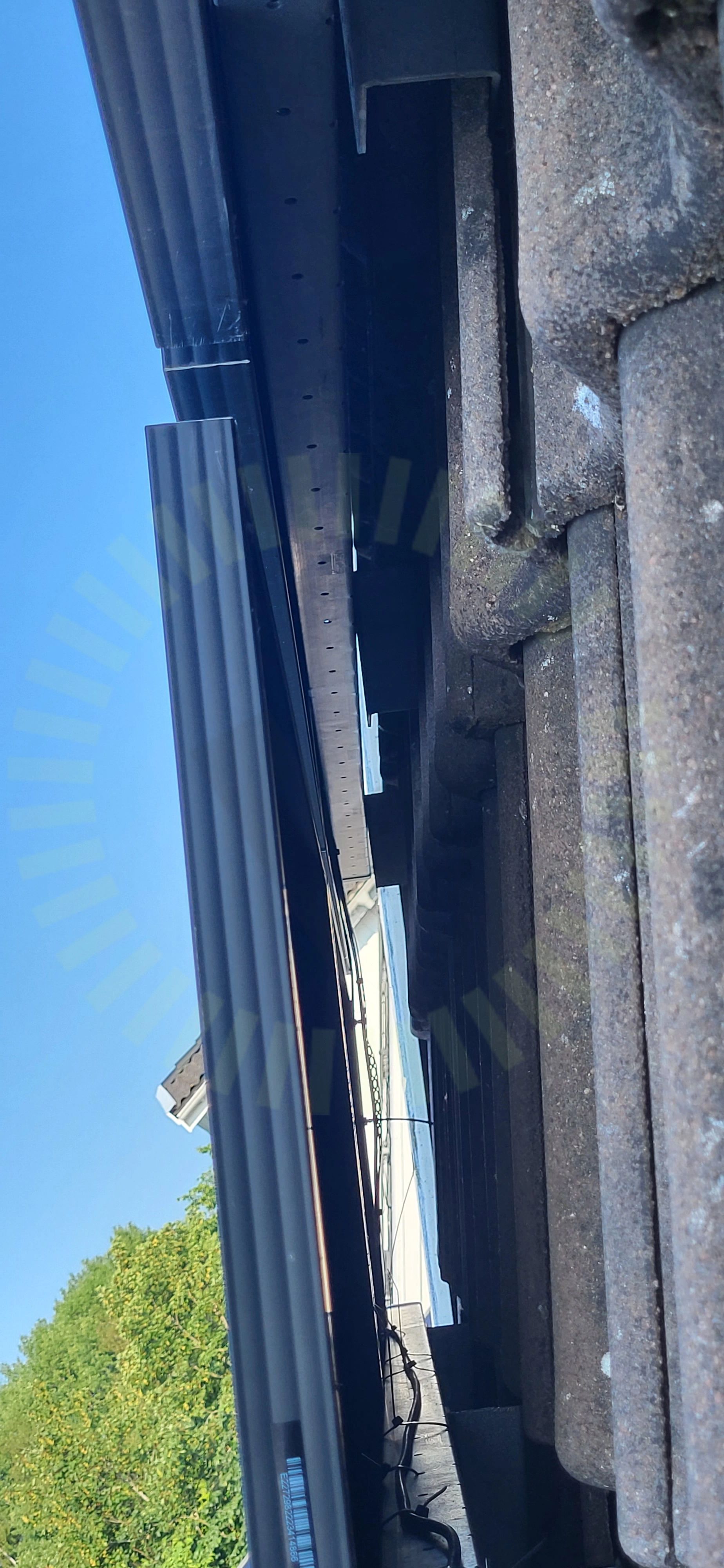

3.3 Skador
Inte godkändMontagesystemet är för spänt , man har tvingat ner skenorna till läktfästena.

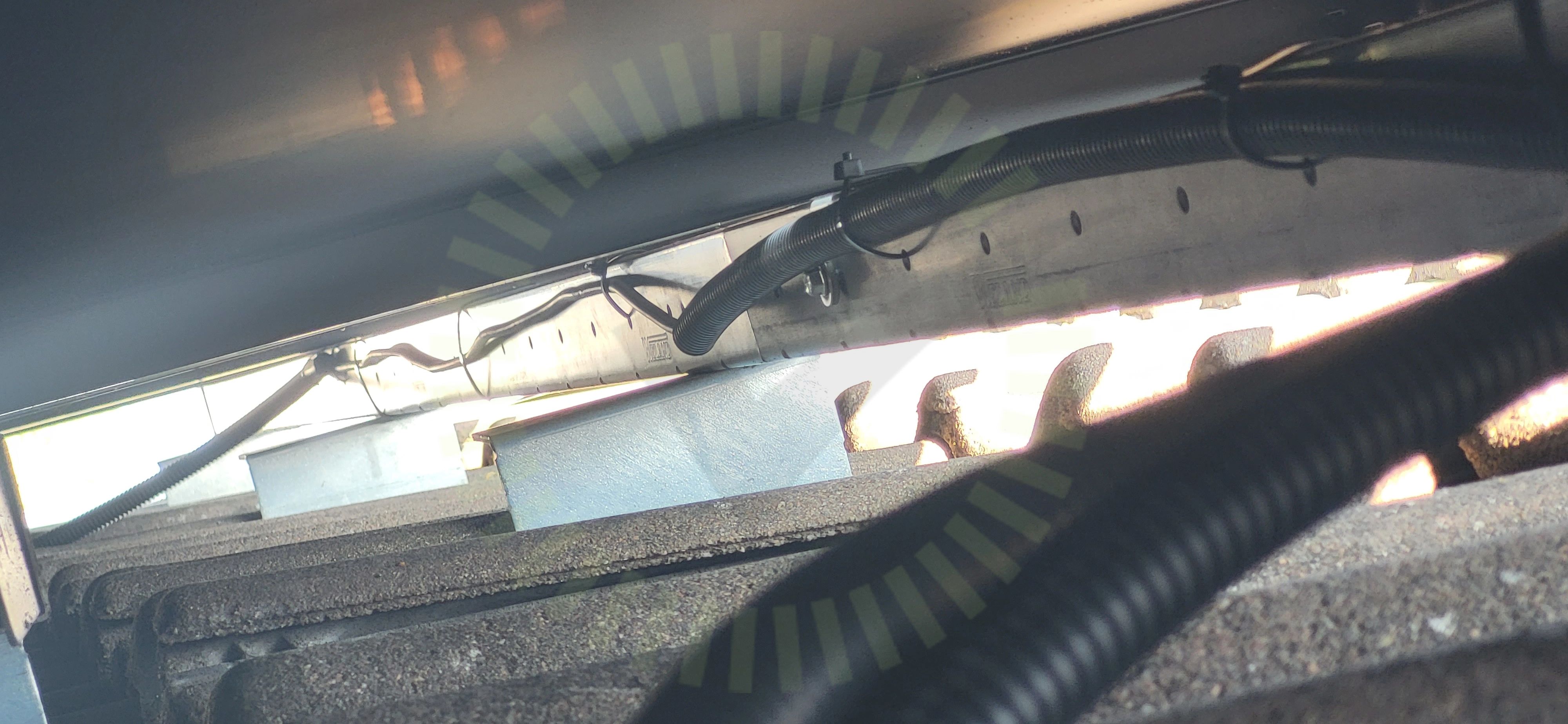

3.4 Skenskarvar
Inte godkändSkruvar saknas för skenskarv.
MA5104. Sid 1 (1) | Version 4 - 221101
3.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.6 Takkrokarnas CC
Inte godkändLastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. Uppmätt mått 1200mm.
MA5104. Sid 1 (1) | Version 4 - 221101
3.7 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
PD5109 | Version 4 - 221028 | Sid 1 (1)

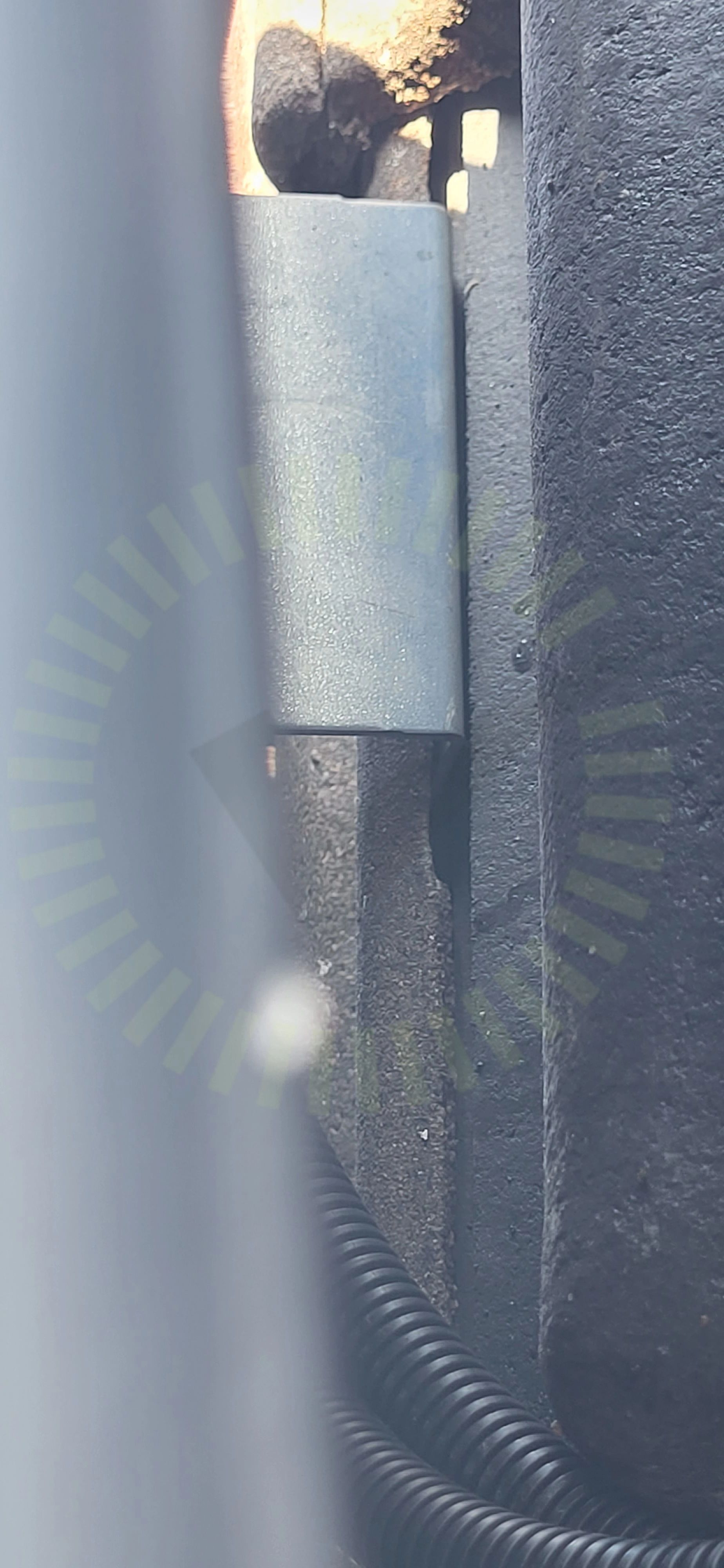

3.8 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101

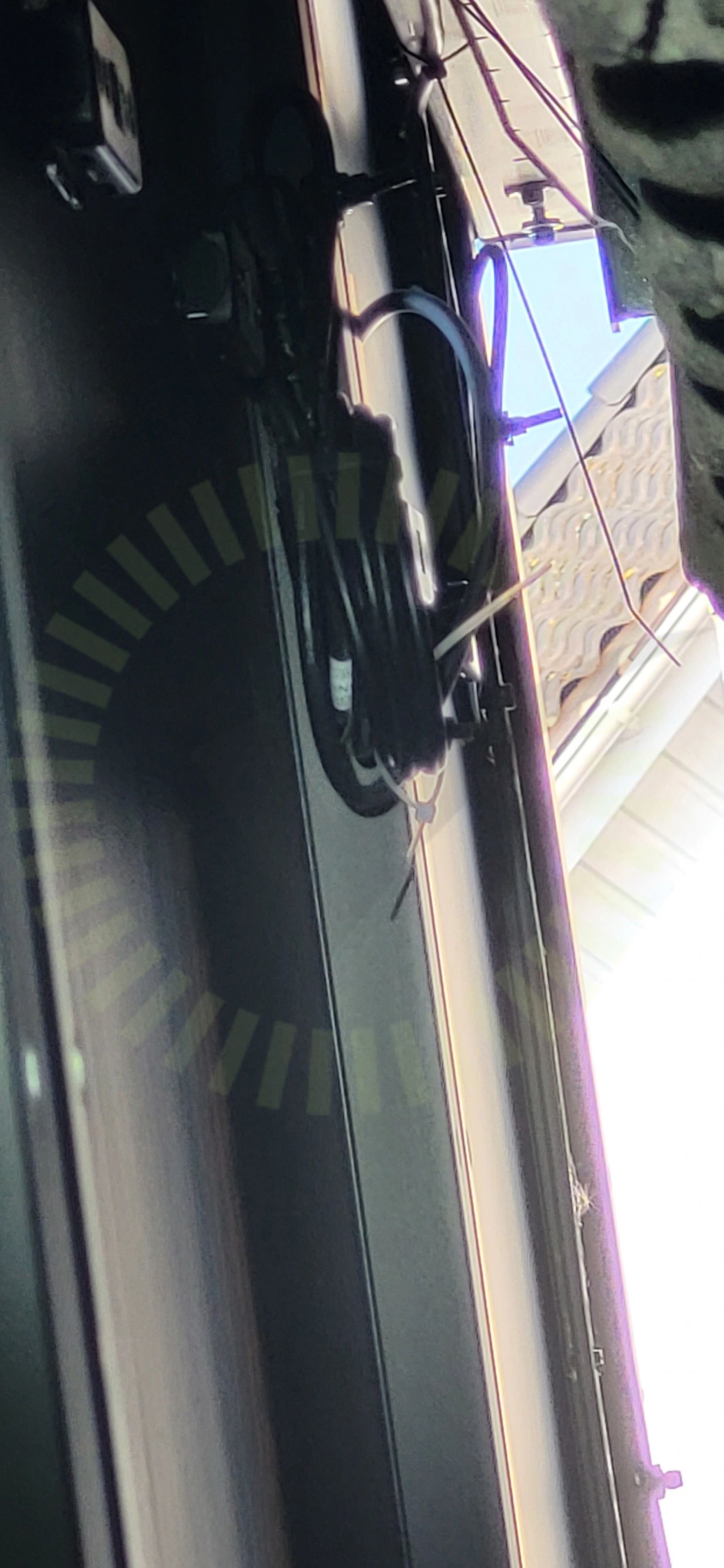

3.9 Väderbeständigt material
Inte godkändAnvänt material är inte väderbeständigt. Vita buntband är använda .
SS 436 40 00 (522.11)

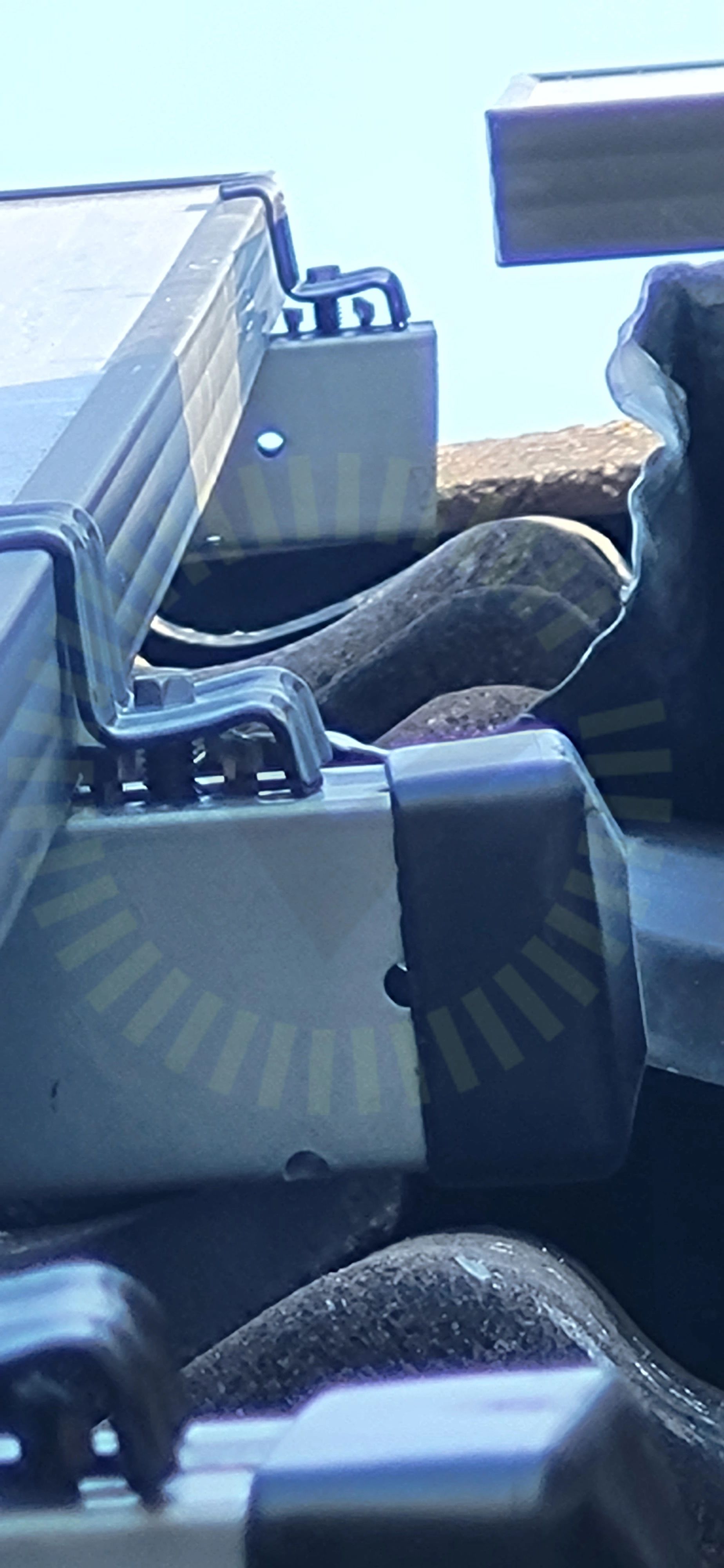

3.10 Ändklämmor skena
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
12/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängTvådelad TakkrokÄndklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
