Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Svea Solar

Datum

17 augusti 2023

Ort

Klagshamn, Skåne län
Panelkablagets böjradie
DC kabel förläggning
Ändklämmor
85% godkända15% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W
MontagesystemWasi: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/40

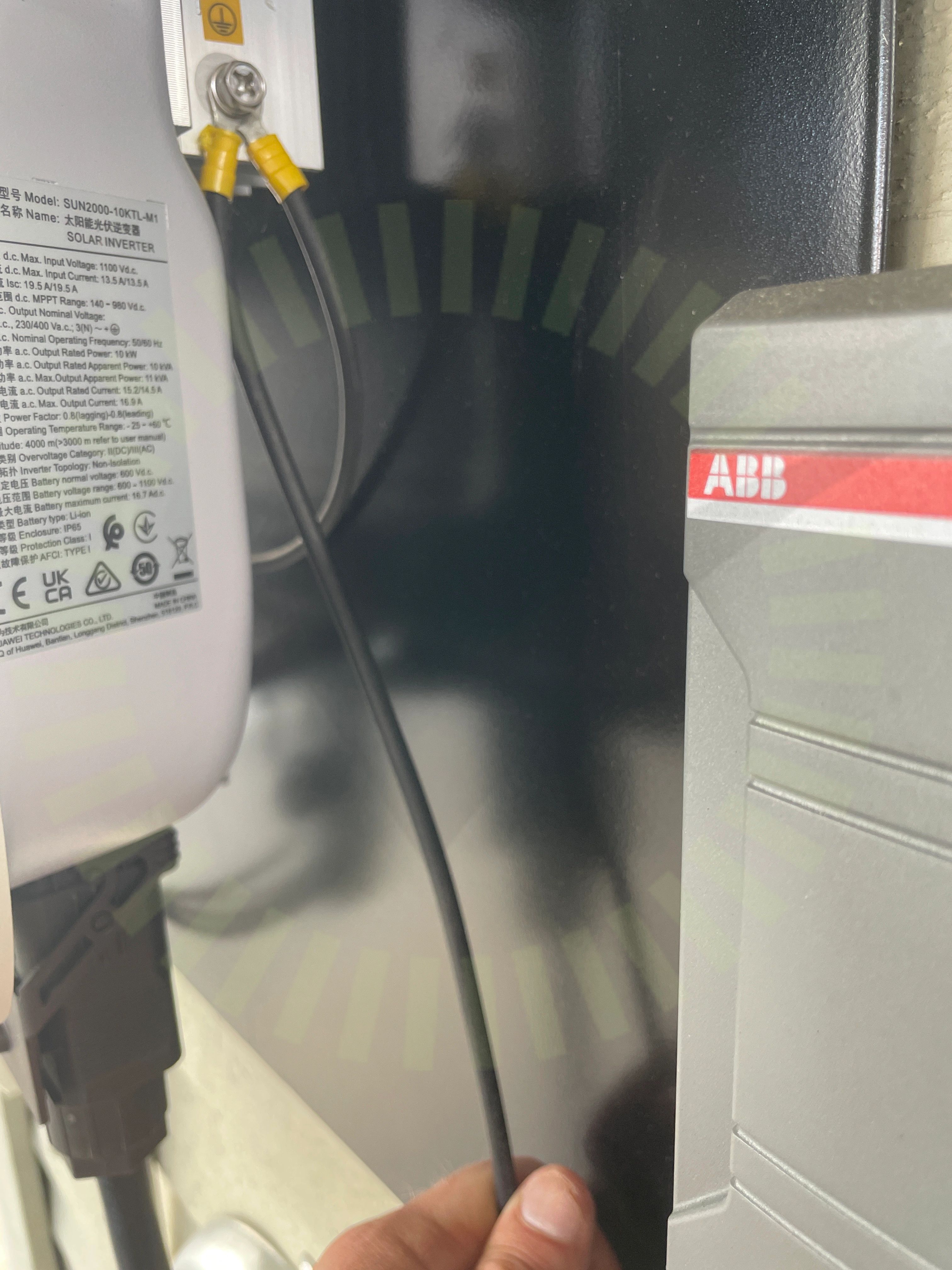

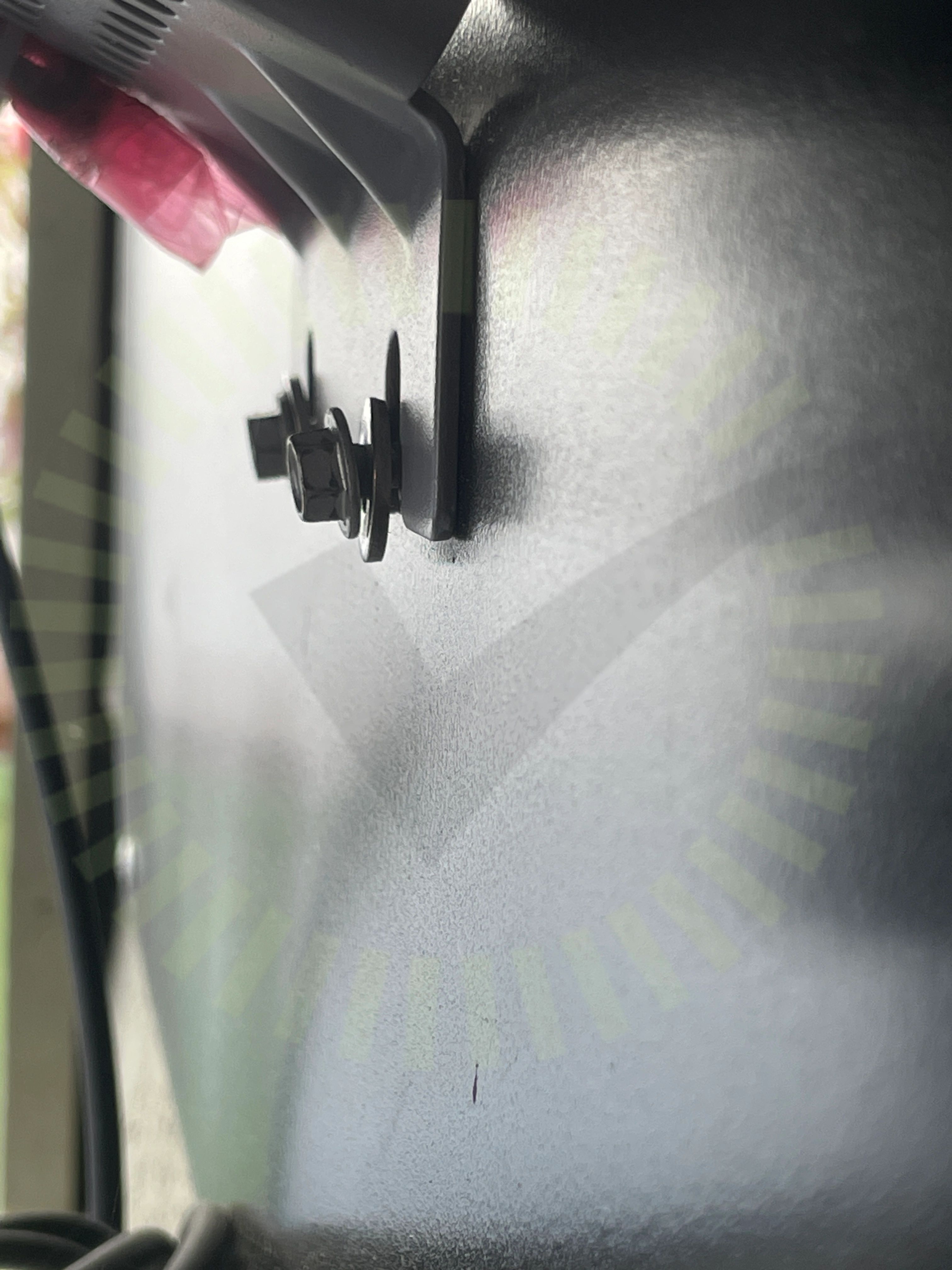

Jordning av chassi

1.1 Jordning av chassi

Inte godkänd

Felaktig färgmärkning på PE kabel som installerats på växelriktarens chassi. Skall vara grön/gul utefter hela sin längd.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Infästning

1.2 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fast.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

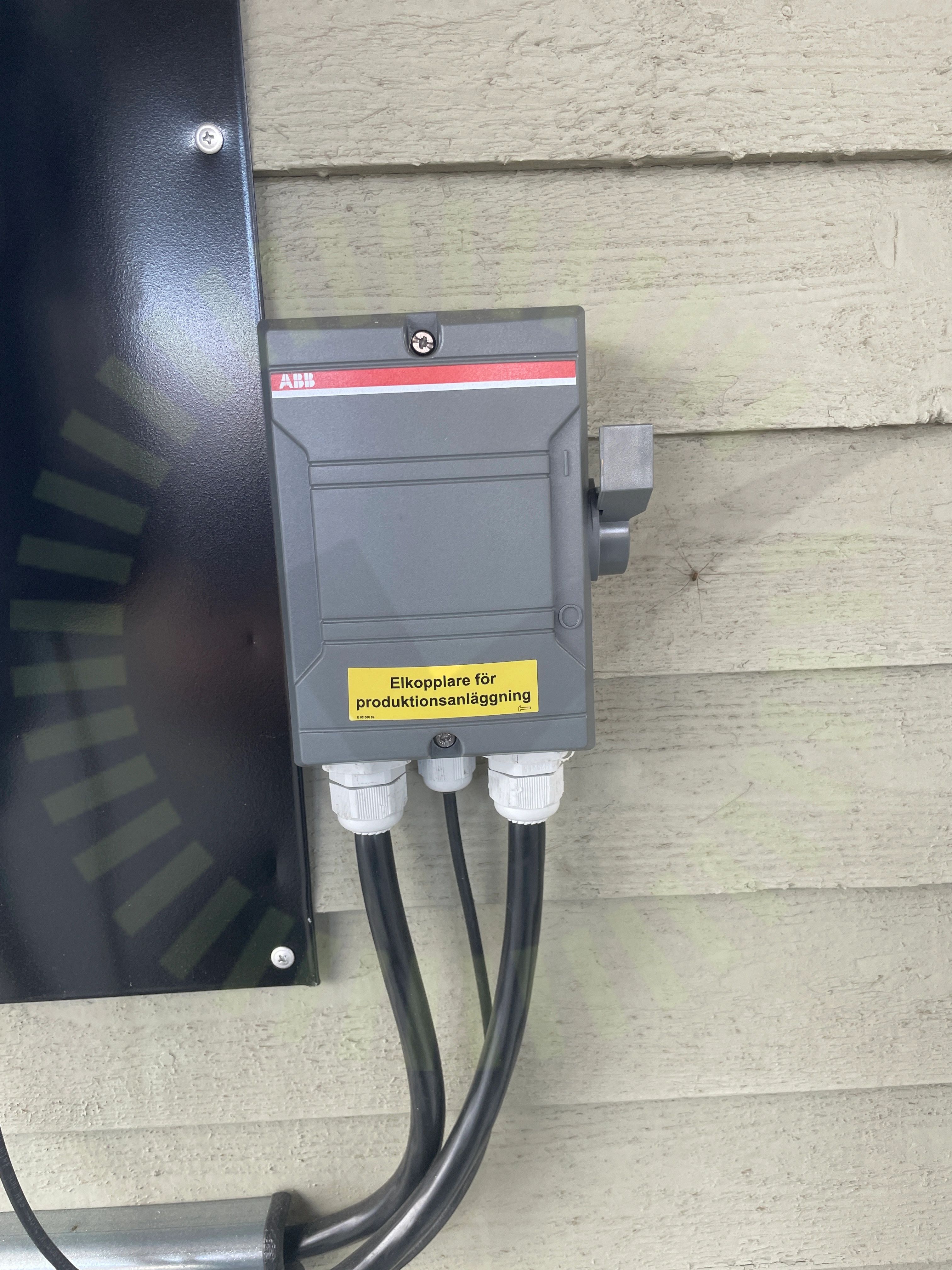

Varning för backspänning

1.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

32/40
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningGenomföringarHuvudsäkringInformering av solcellerKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

3/40
DC Max StrömSträngdesignTillförlitligt fäst

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Trina: TSM-DE09.08 390-405W

Anmärkningar

2/14

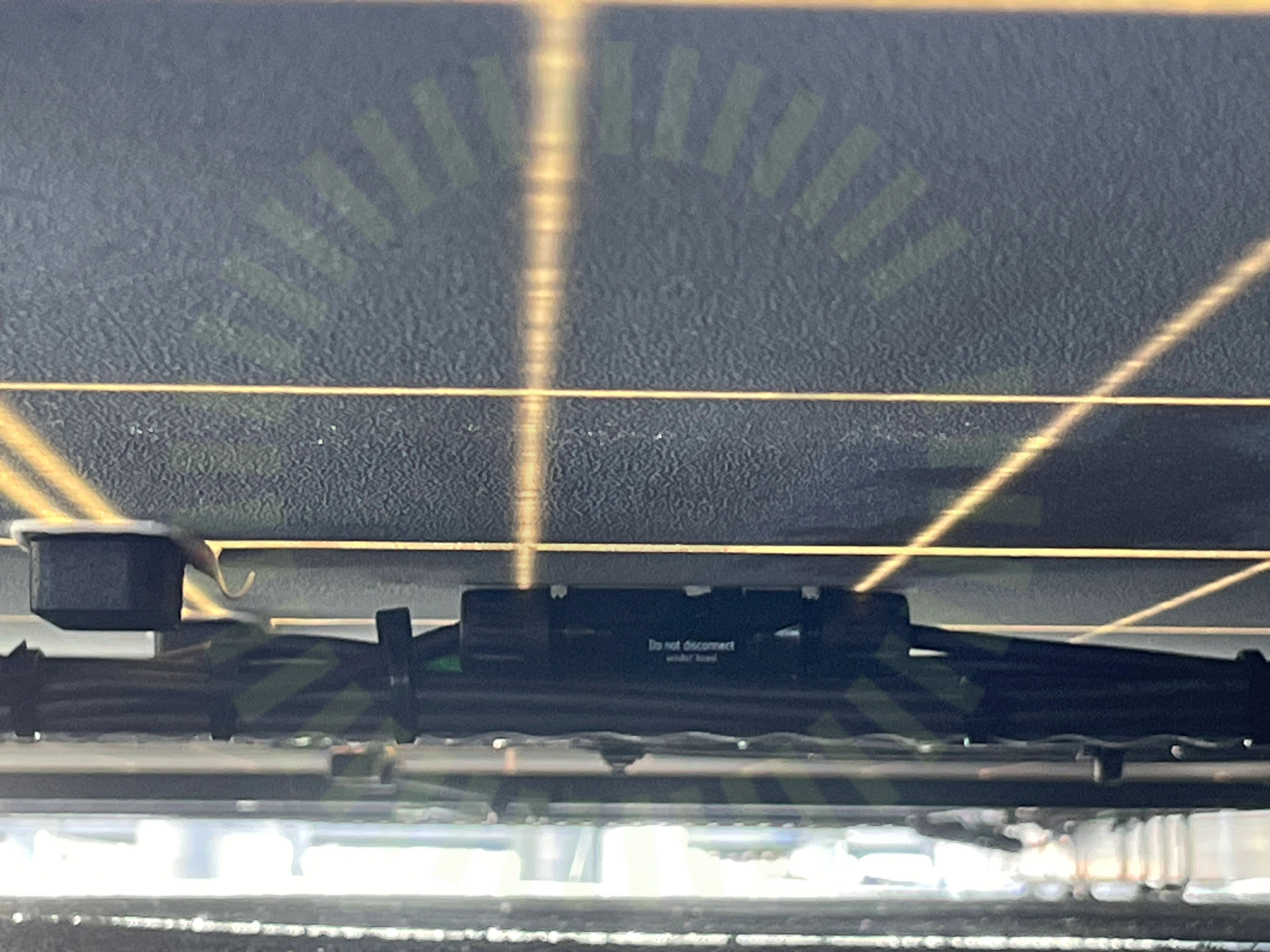

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke.

Panelkablagets böjradie

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/14
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Wasi: Papptak

Anmärkningar

5/17
Främmande material

4.1 Främmande material

Inte godkänd

Blandade montagesystem, infästningar från Schletter och skenor är från wasi.

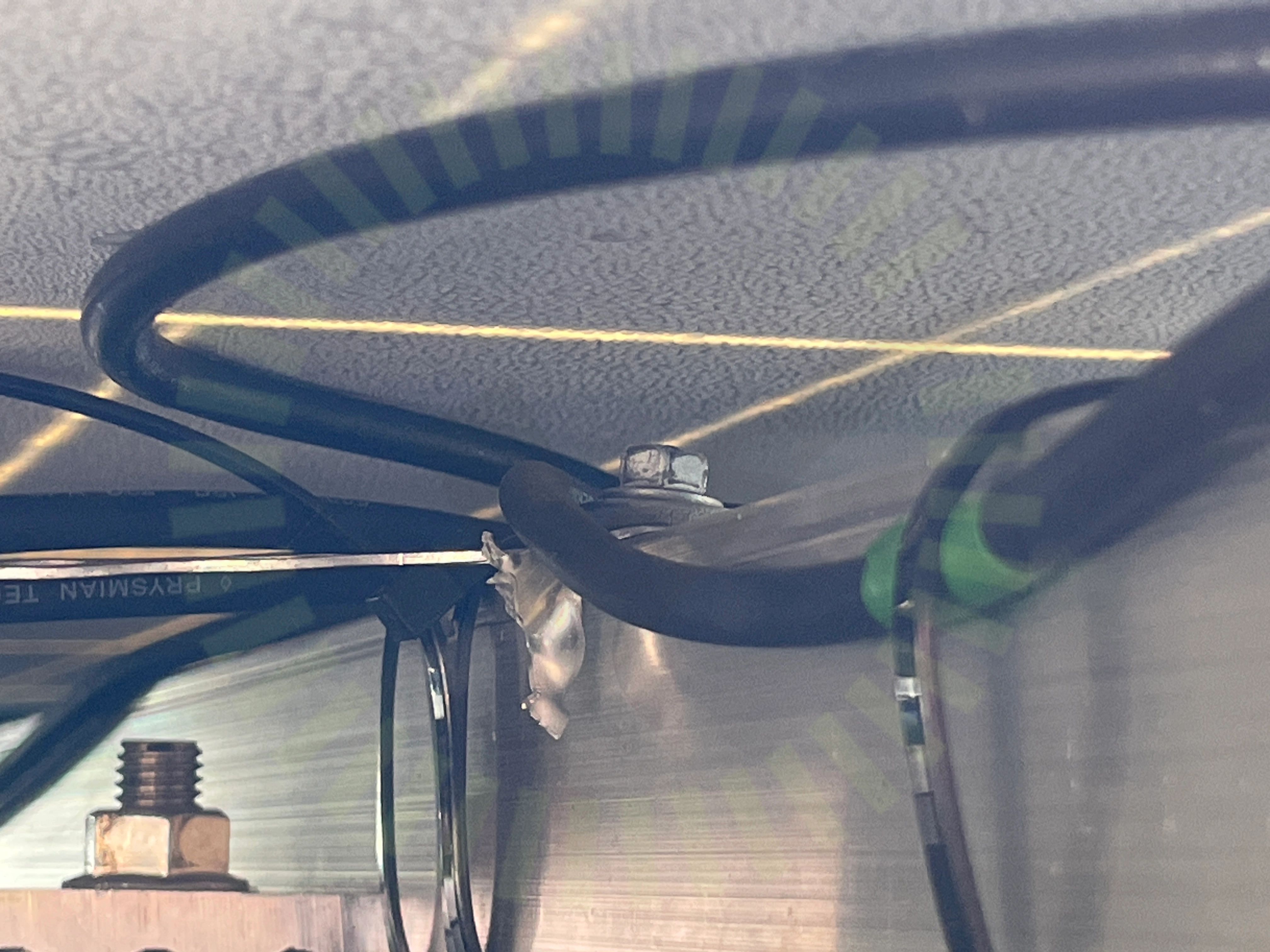

DC kabel förläggning

4.2 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

4.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas för projektet, uppmätt mått mellan infästningar 1000mm.

Tillverkarens anvisningar

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Ändklämmor

4.5 Ändklämmor

Inte godkänd

Ändklämma ligger inte dikt an panelram.

Godkända kontrollpunkter

11/17
Föremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSvetsning av takpappVäderbeständigt material

Ej tillgängligt vid besiktning

1/17
Mekanisk infästning
