1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.0
Installation genom
Cellera AB
Datum
22 augusti 2024
Ort
Åsa, Hallands län
79% godkända21% ej godkända
Om installationen
PanelerOkänd Solpanel
MontagesystemNordmount: Plåttak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörUndercentral
Installerad av Cellera AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Nordmount: Plåttak
Anmärkningar
5/192.1 CC mått Infästning
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

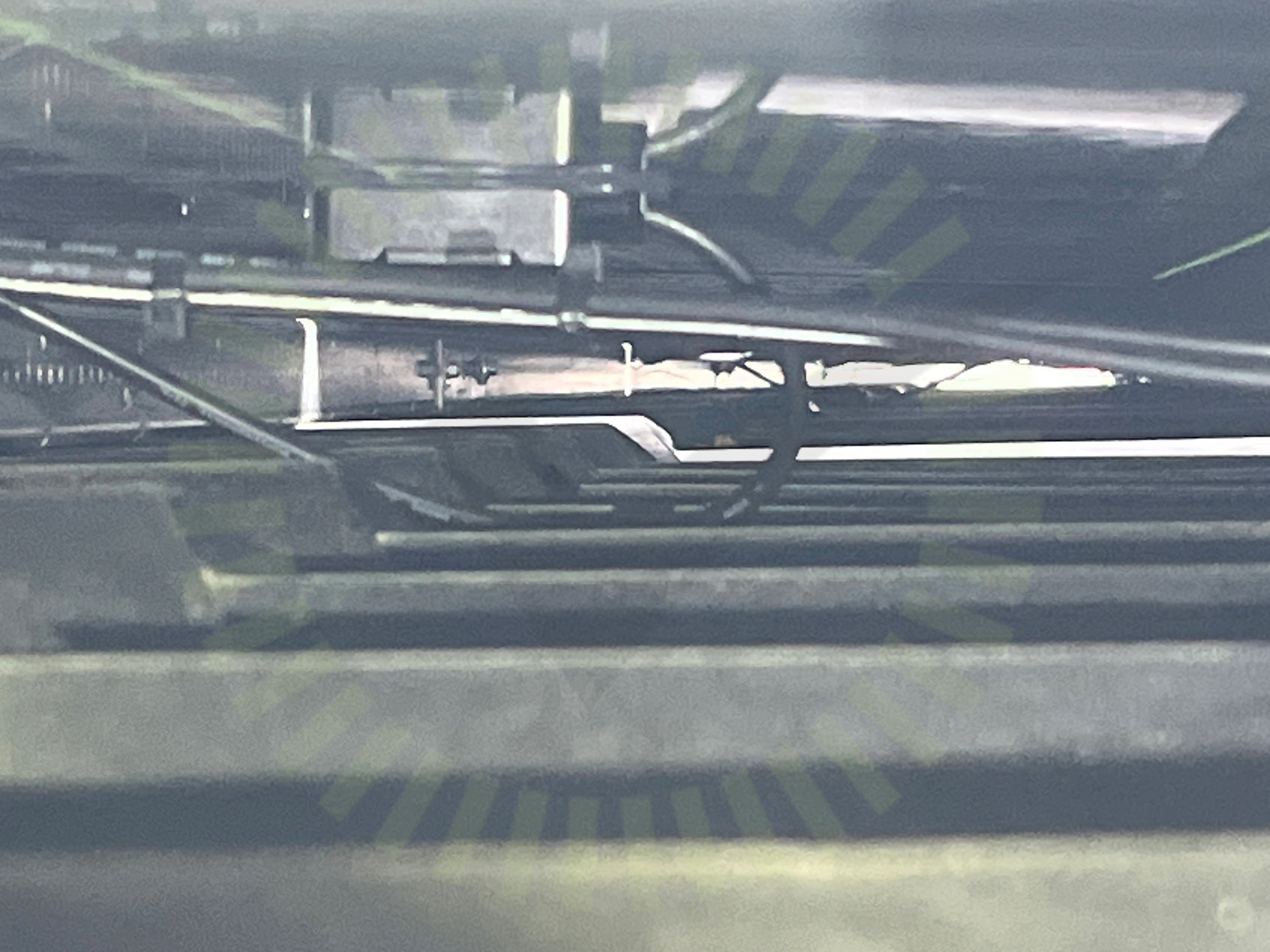

2.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

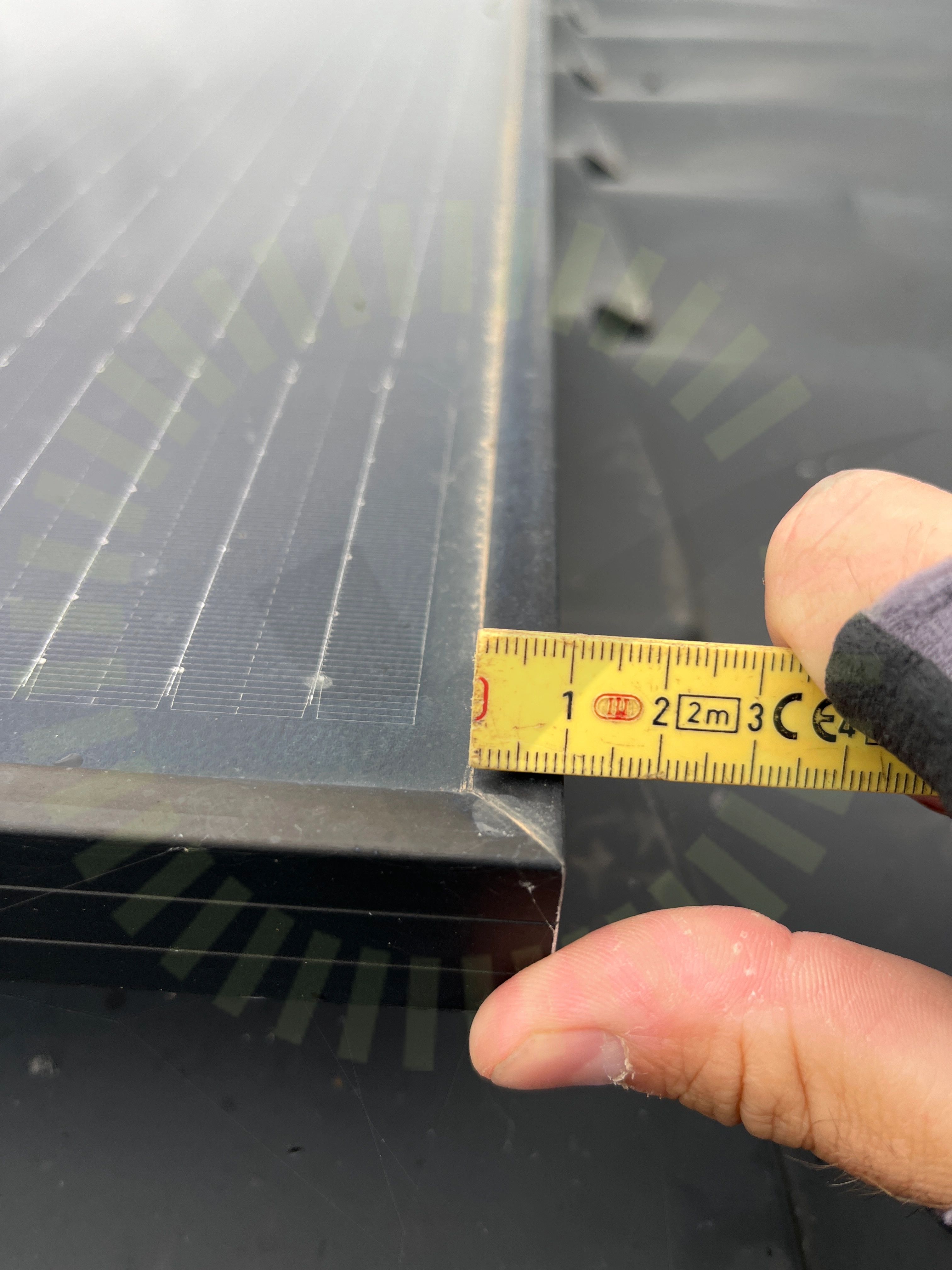

2.3 Klämmornas överlappning
Inte godkändKlämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Nordmount: produktblad-NM Hyper Mid/End Clamp

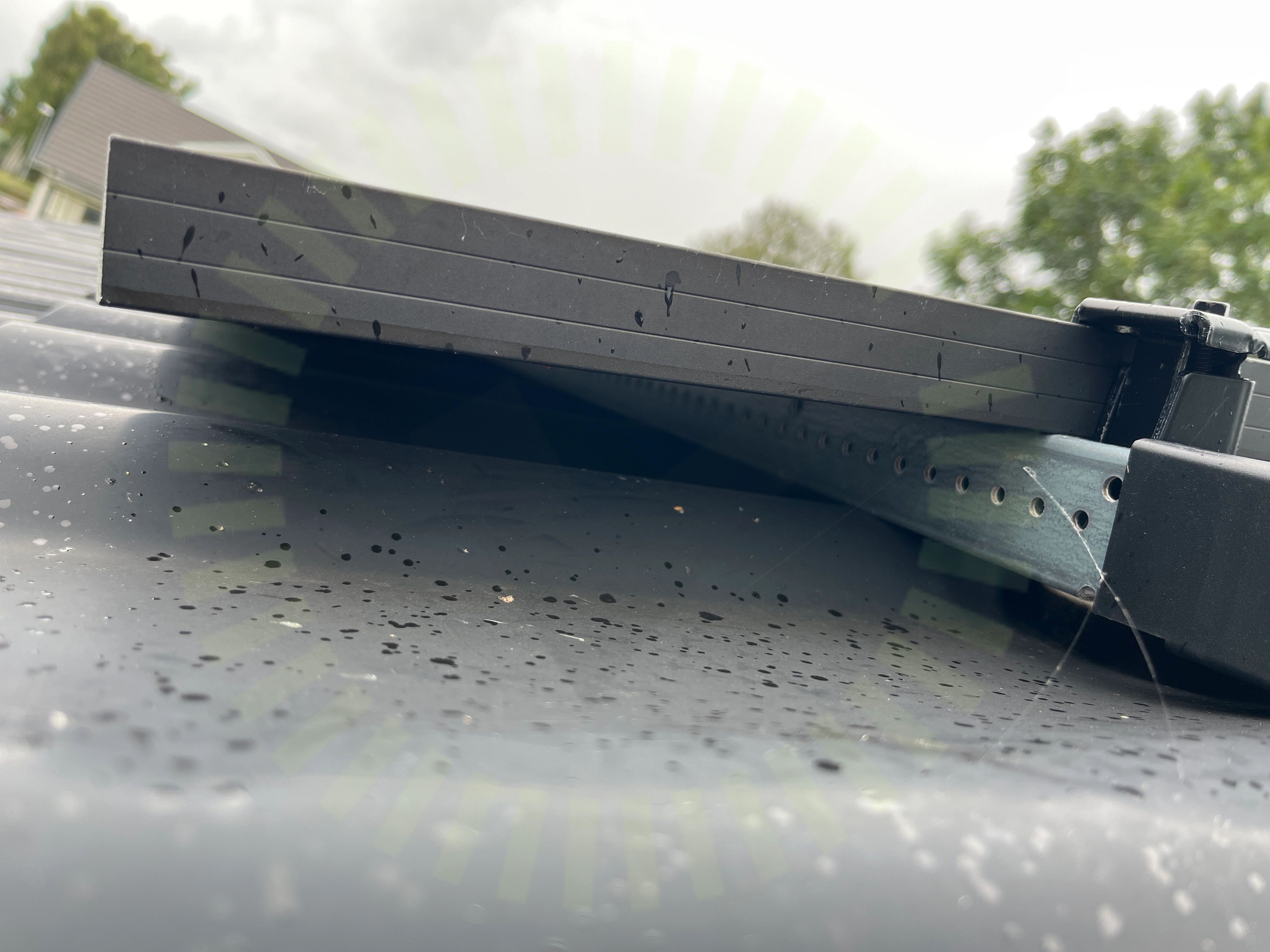

2.4 Skenornas orientering
Inte godkändSkenans rygg skall peka mot nocken.
2.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
14/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndVäderbeständigt materialÄndklämmor
Tak 1, Okänd Solpanel
Anmärkningar
4/183.1 Avsaknat underlag
Inte godkändKund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

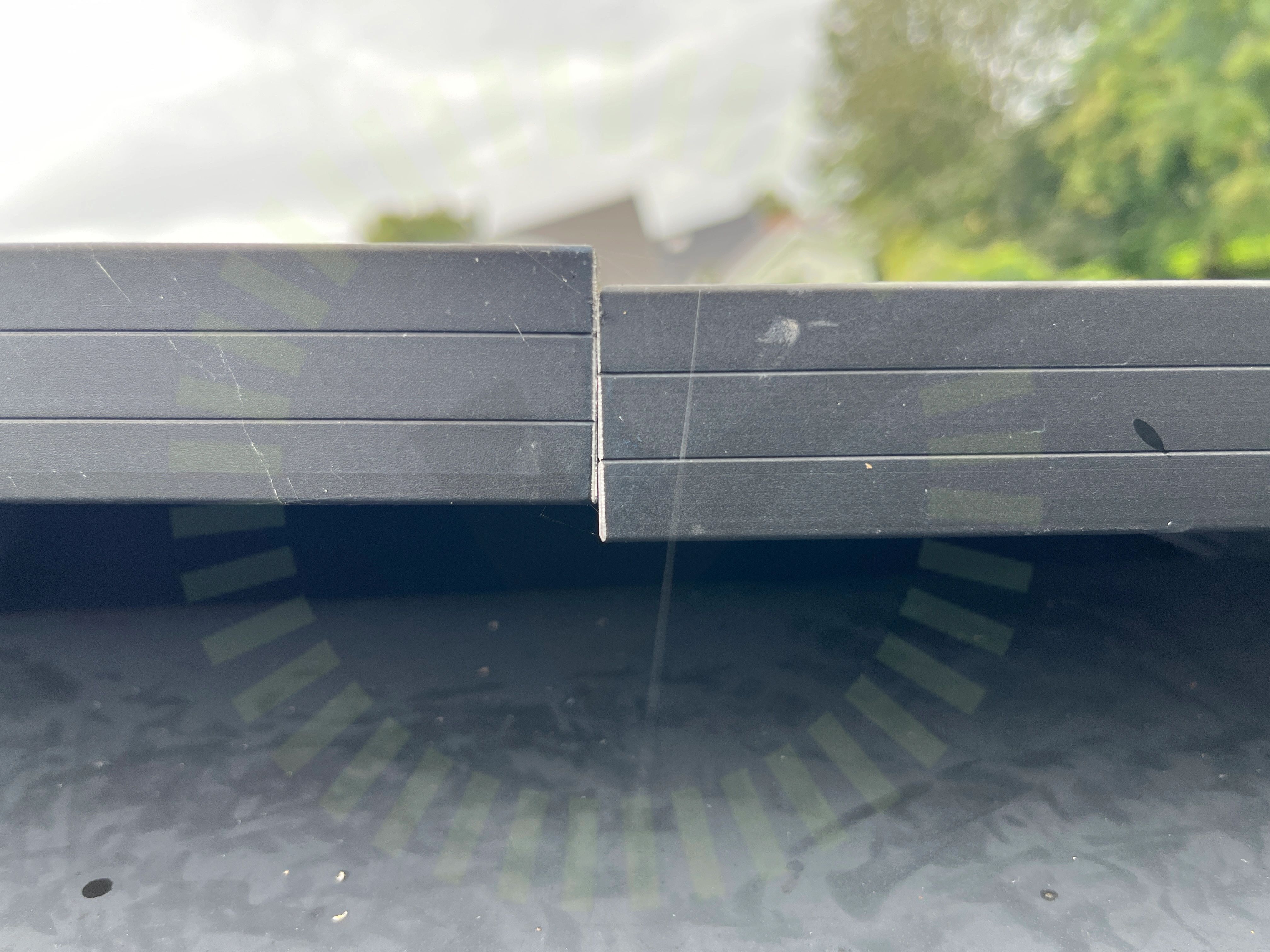

3.2 Panelramar separerade
Inte godkändPanelernas ramar ligger dikt an varandra.

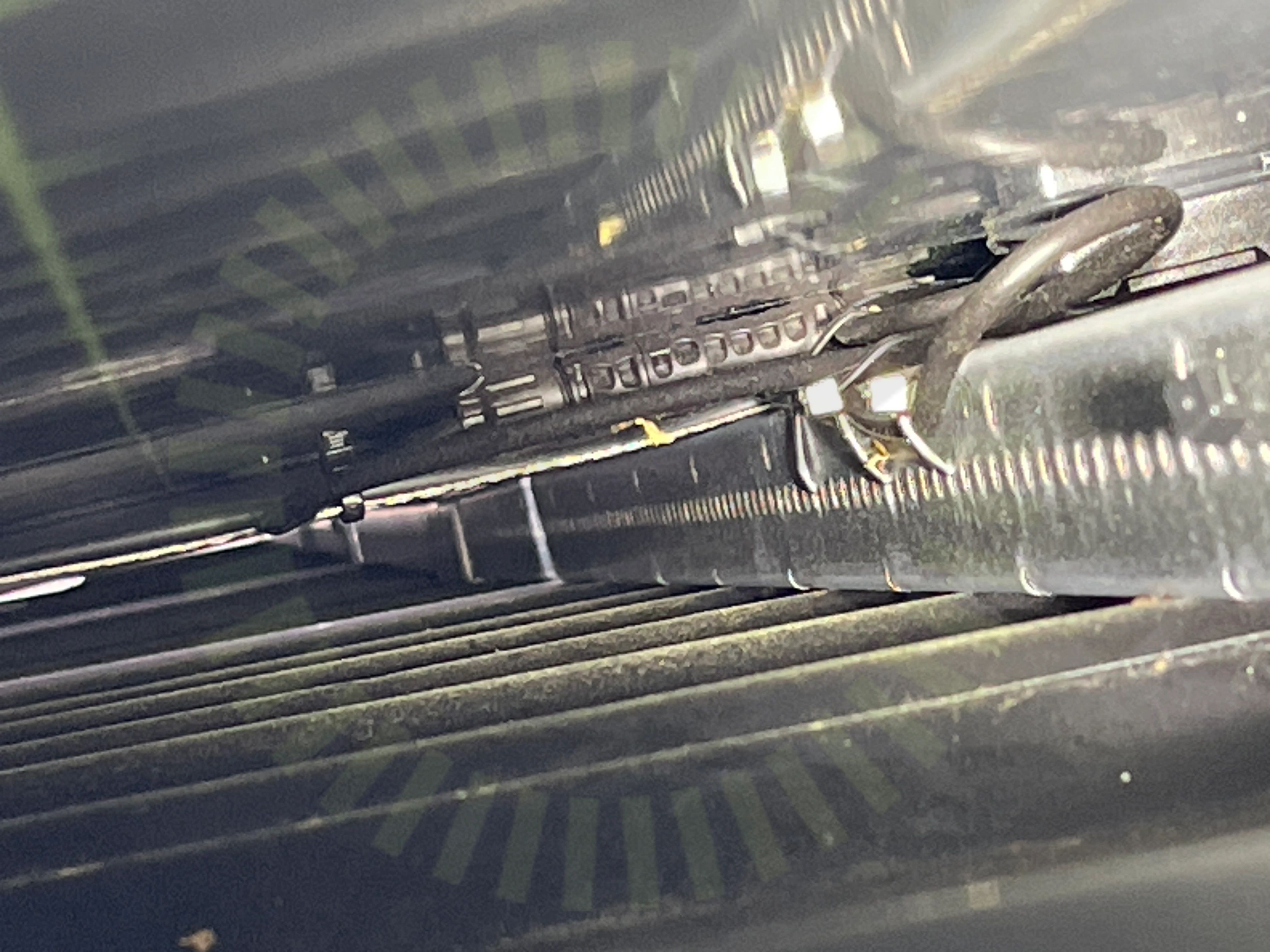

3.3 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.

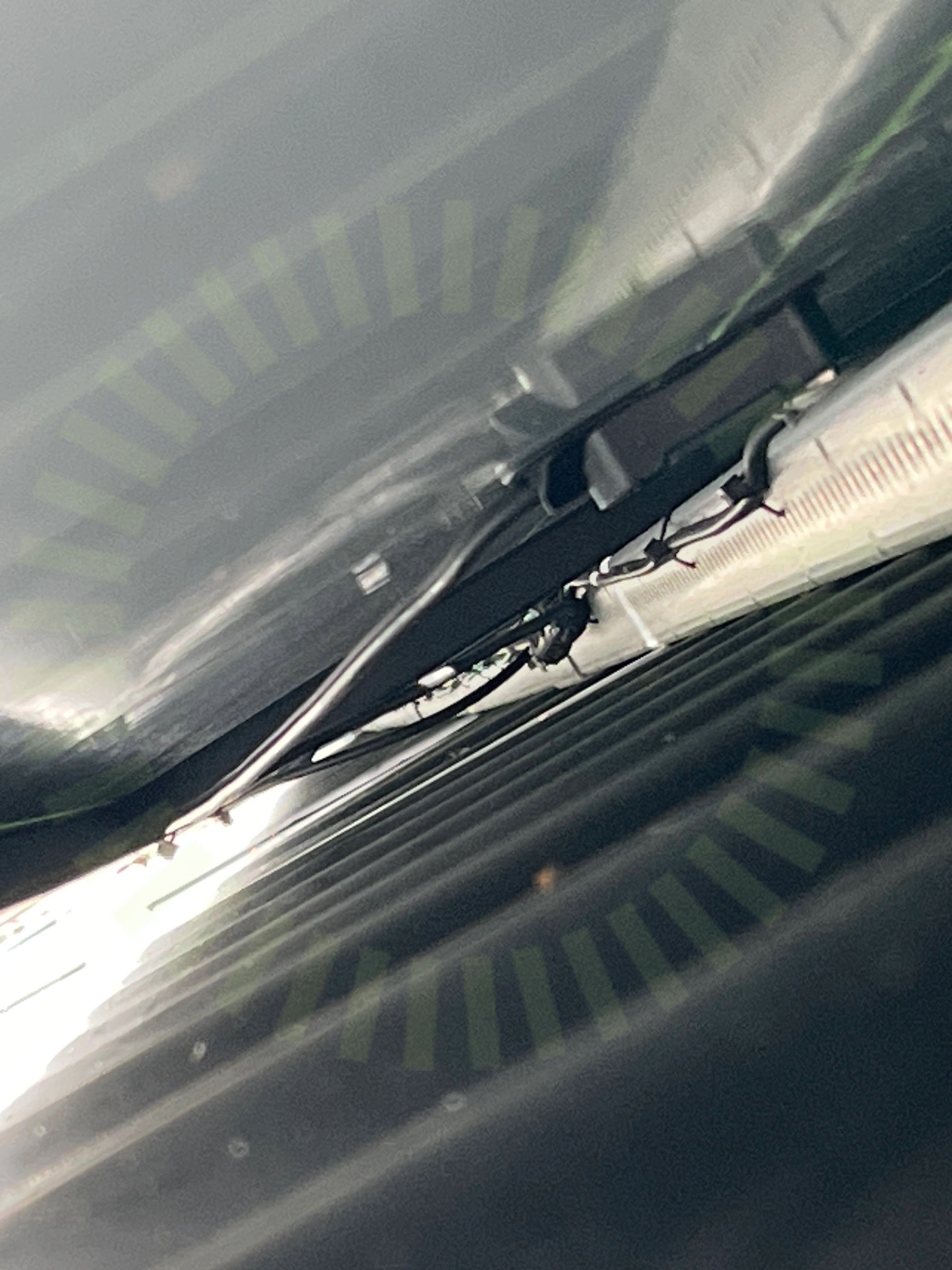

3.4 Kopplingslåda böjradie
Inte godkändKopplingslådans kabel är inte dragavlastad och utsätter kopplingslådan för stress.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
8/18DräneringshålFörbindelse av kontakterKontaktdonPanelkablaget böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
6/18Avstånd till ytaKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningSträngförläggning
Undercentral
Anmärkningar
2/7
4.1 Fasskena
Inte godkändFasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

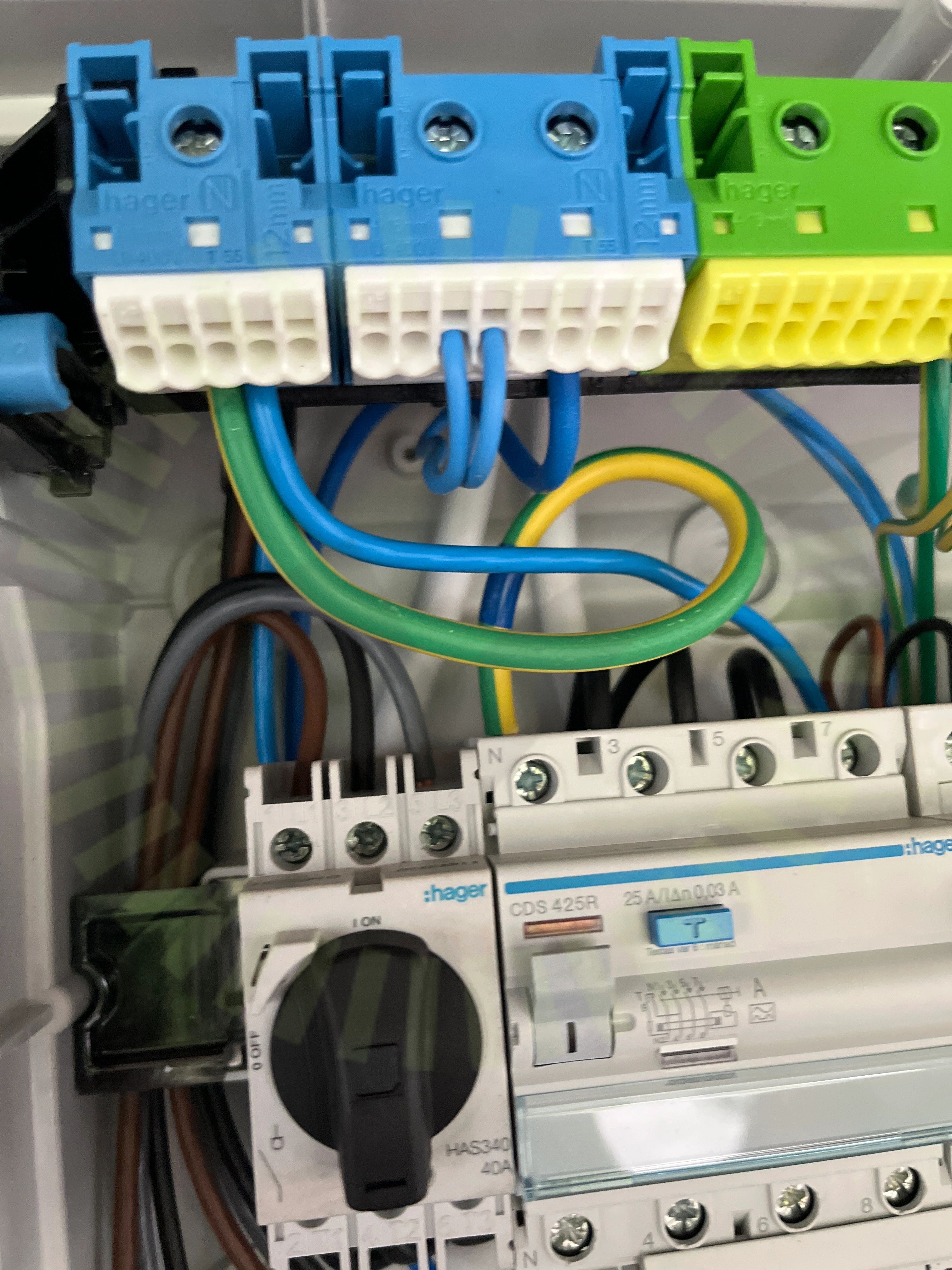

4.2 Femledarsystem
Inte godkändKabeln mellan neutralplint och jordfelsbrytare har fel färg.
Godkända kontrollpunkter
5/7InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

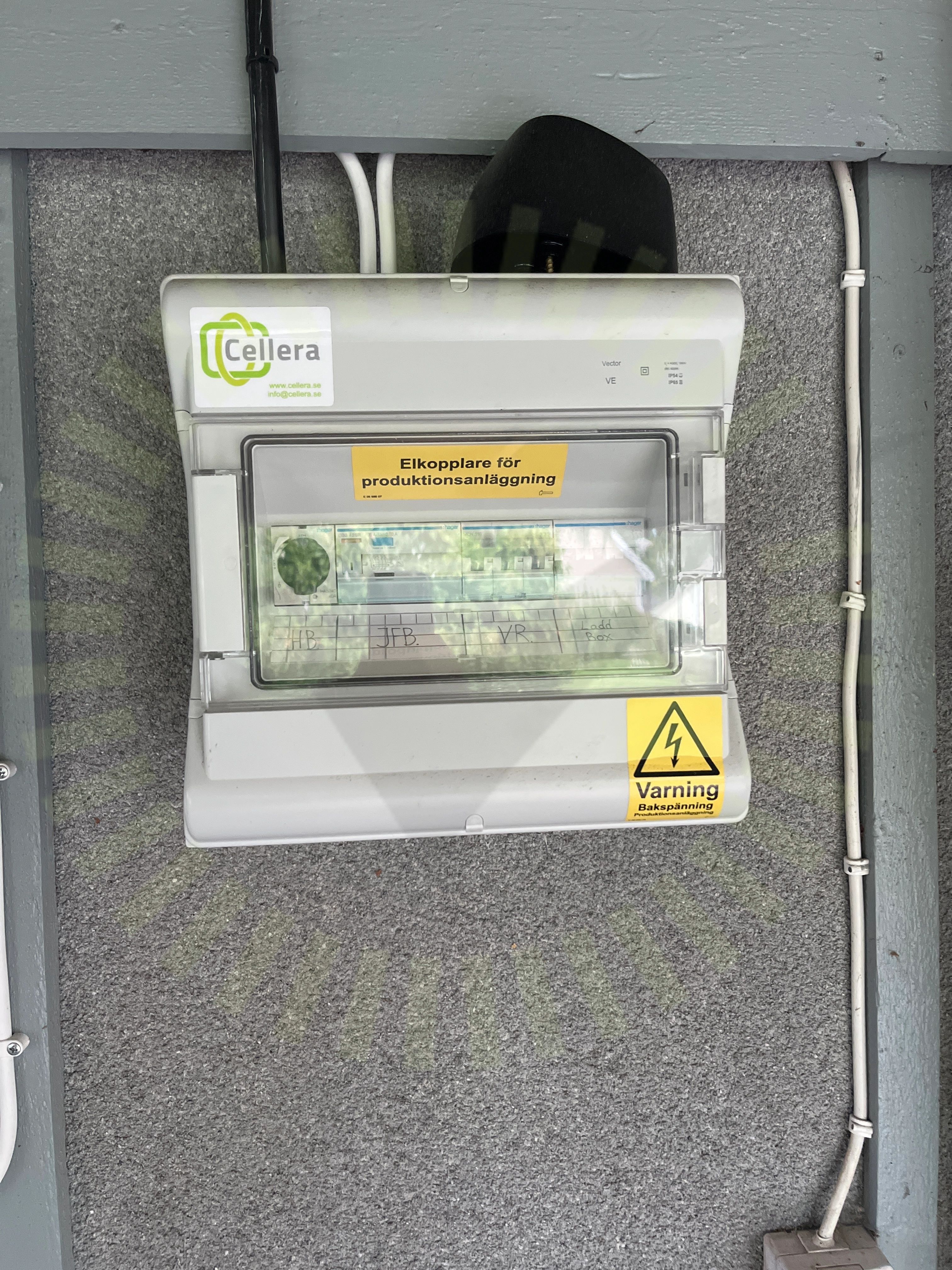

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

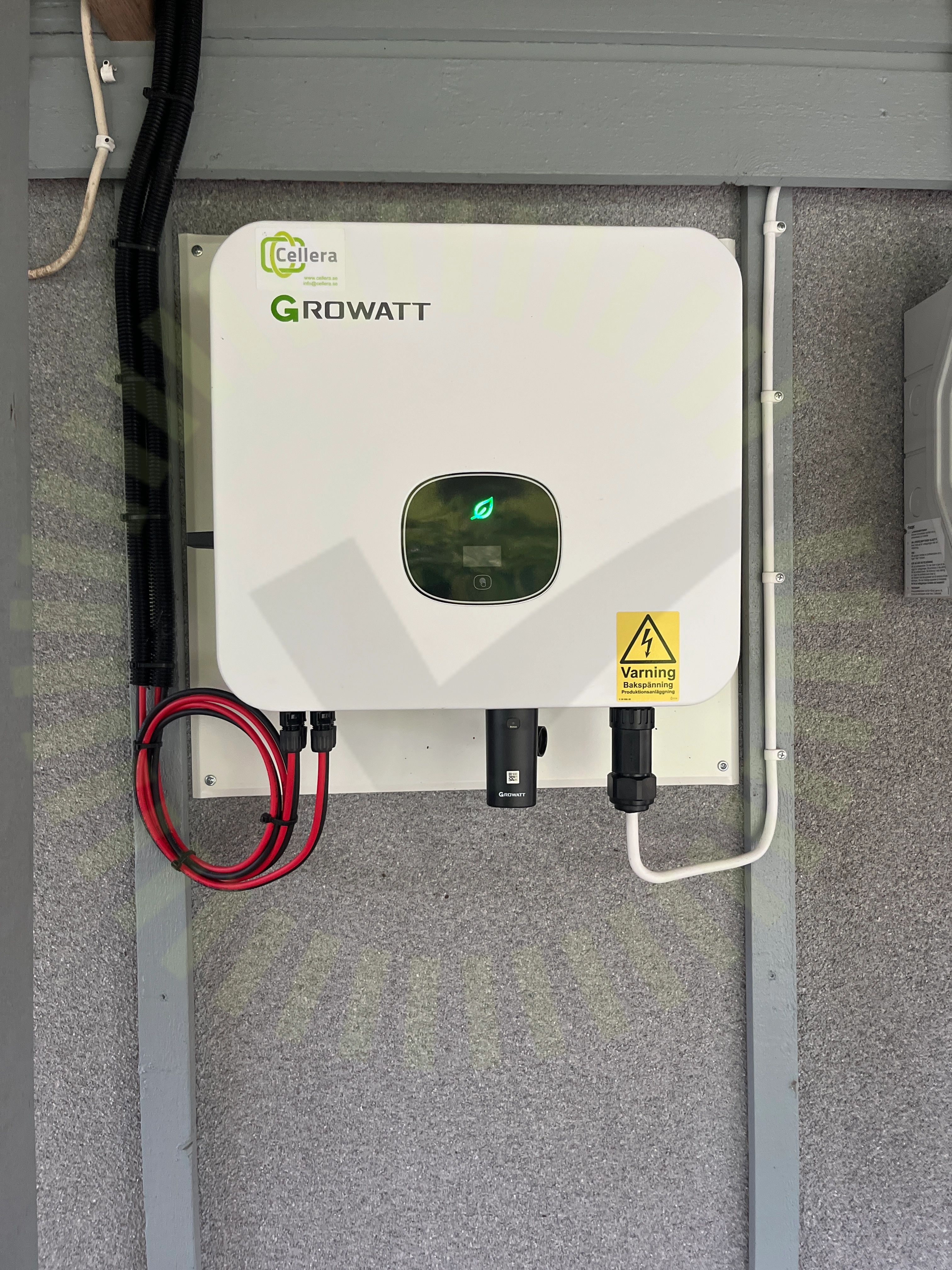

5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
3/35

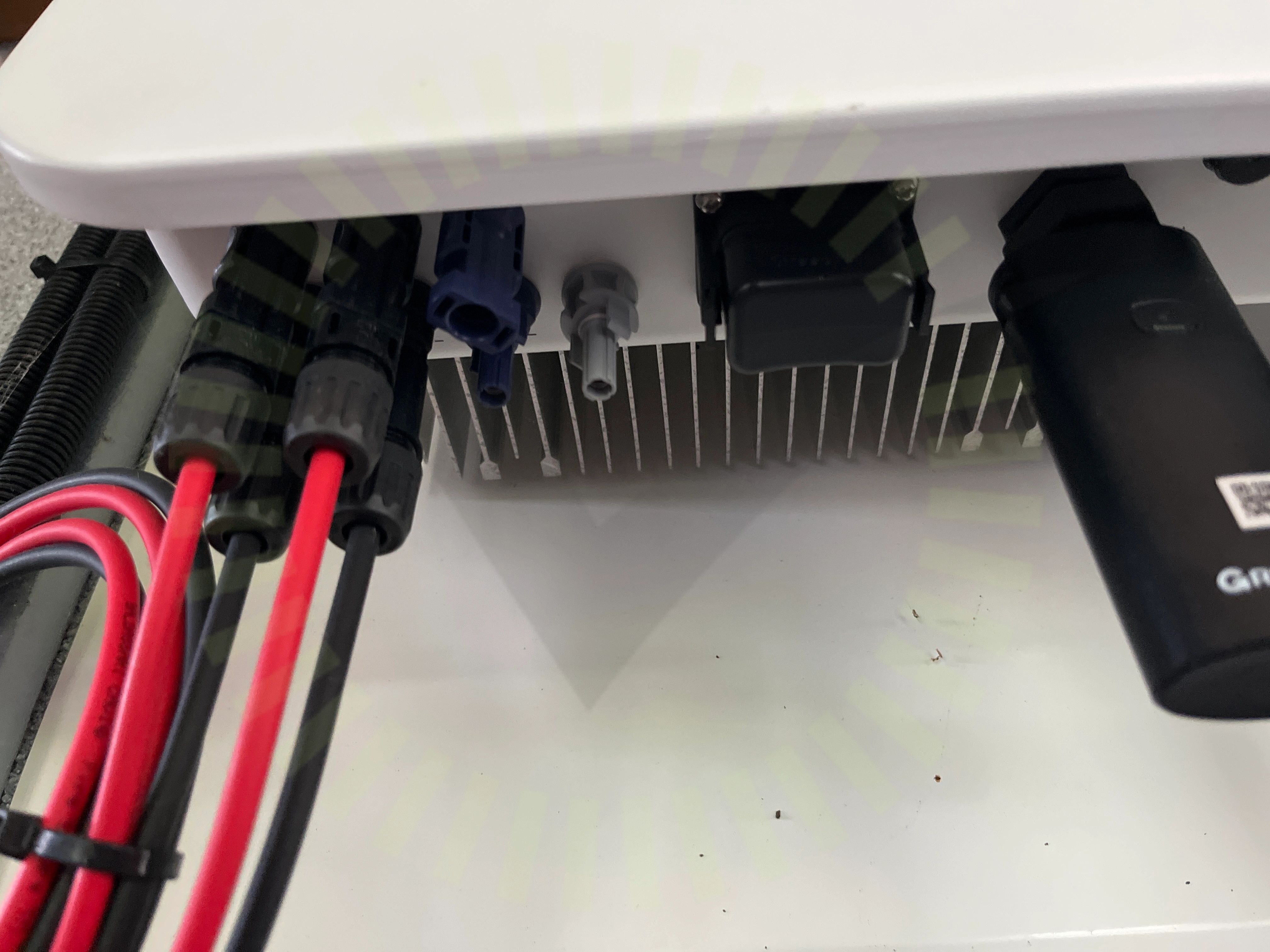

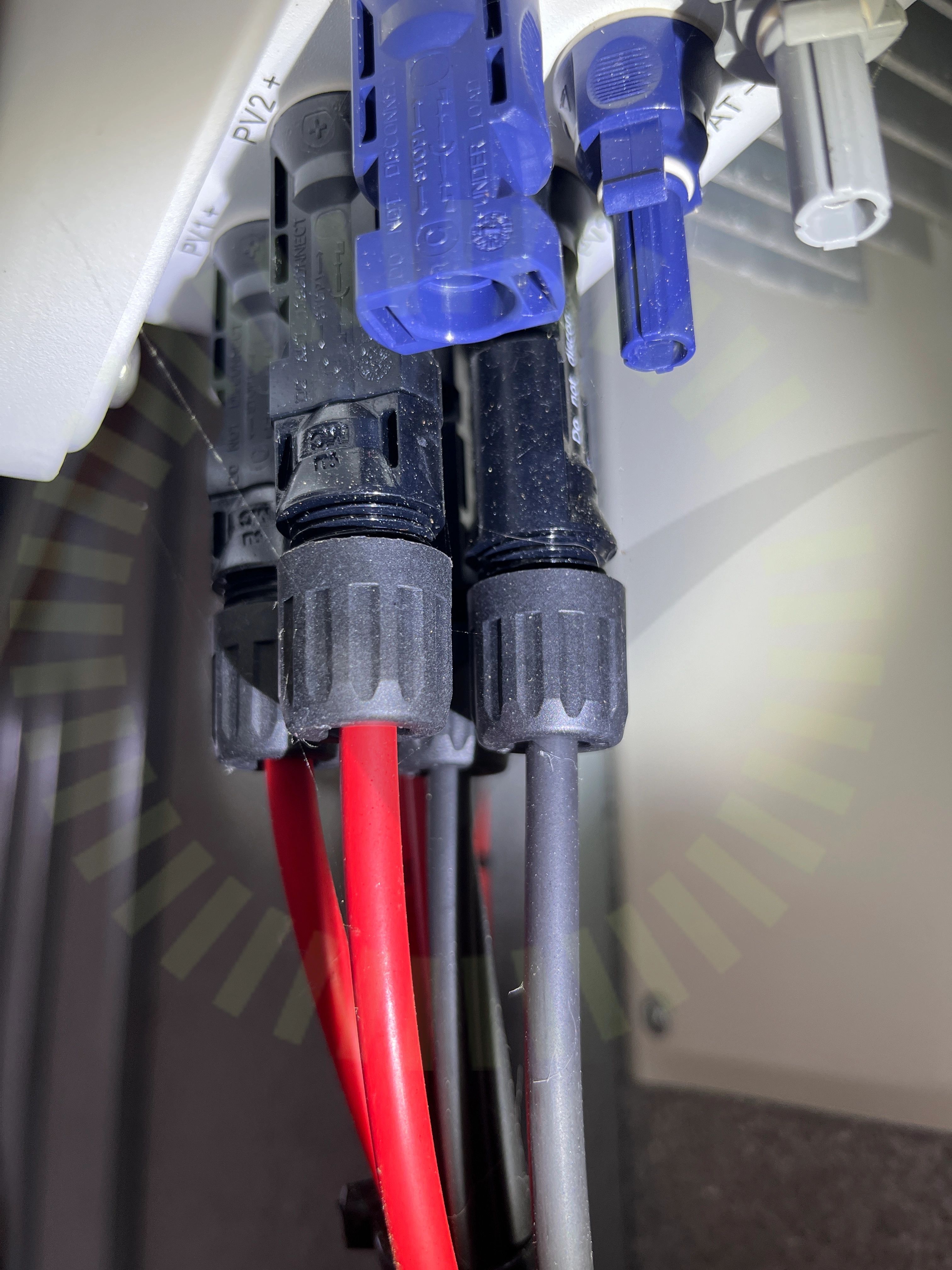

6.1 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)

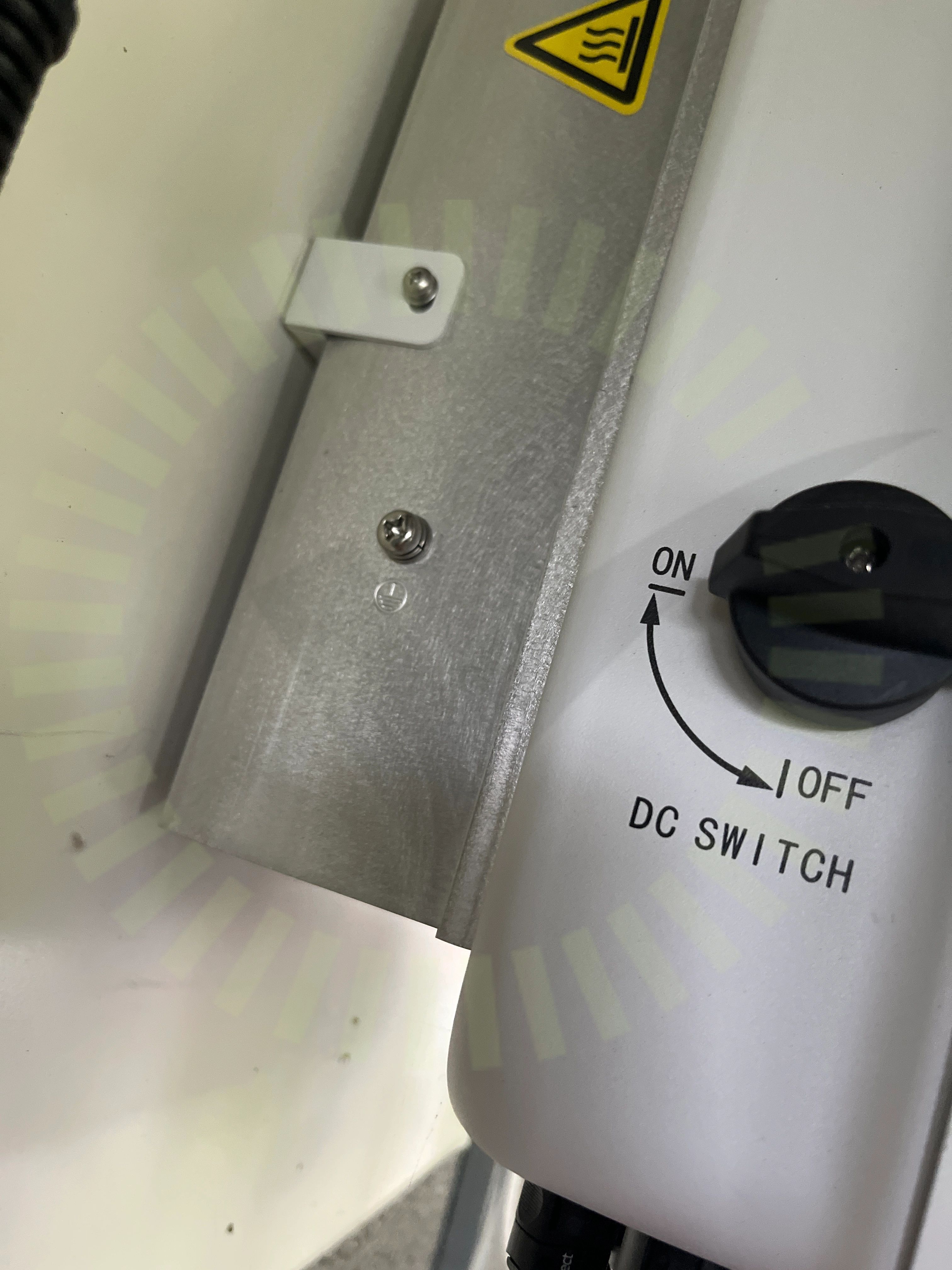

6.2 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
6.3 Växelriktarens IP klassning
Inte godkändTätningar saknas för ingångar som inte används.
Godkända kontrollpunkter
28/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskydd
Ej tillgängligt vid besiktning
4/35DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
