Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

VOLTEA

Datum

10 juni 2024

Ort

Askerön , Västra Götalands län
Jordning av chassi
Säkringsdimension
Fastsäkring av produkt
84% godkända16% ej godkända

Om installationen

PanelerLuxen: LNVT-(xxx)M
Montagesystem Chiko: Tile Roof System Tulip Hook
VäxelriktareFOXESS: H3-(5.0-12.0)-E
BatteriFOXESS: ECS4100- H2-H7
TillbehörUndercentral
TillbehörCHINT: DTSU666
VOLTEA

Installerad av VOLTEA som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

3/10

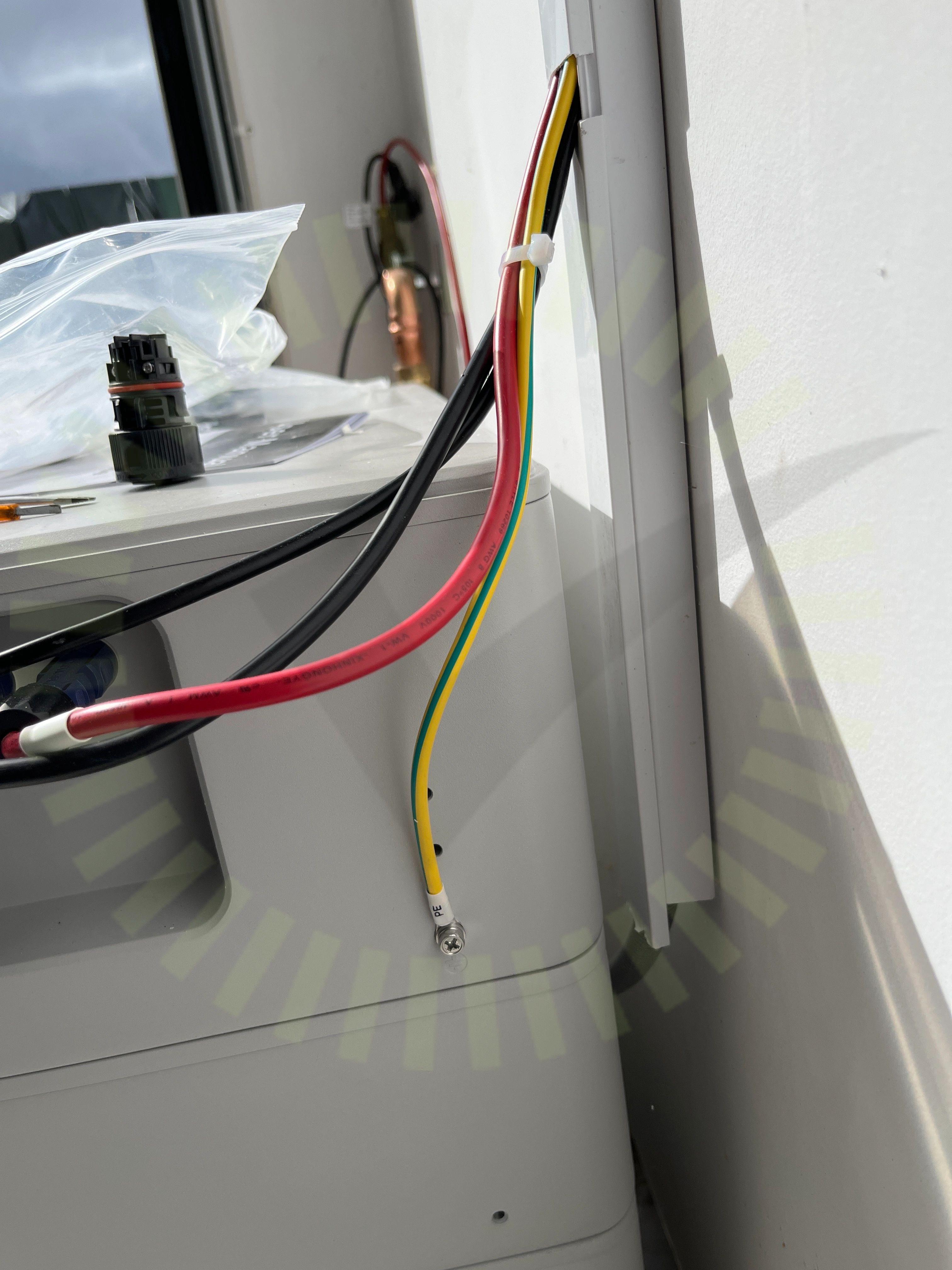

Batteri PE

2.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning. Denna kabel går bara till växelriktaren.

FOXESS ECS User Manual V1.0.5, Sida 24

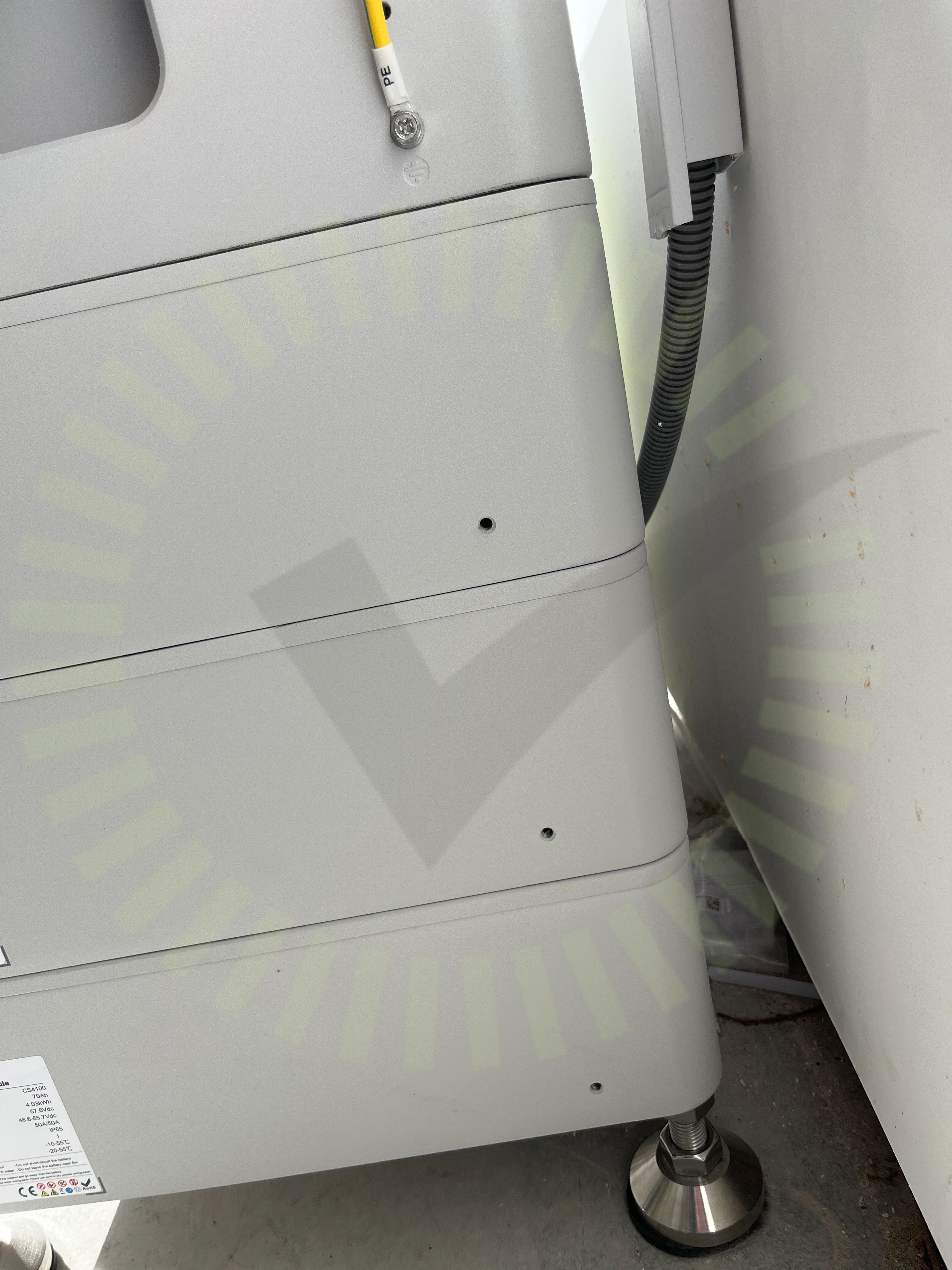

Sammansättning av komponenter

2.2 Sammansättning av komponenter

Inte godkänd

batterimoduler är inte fastsäkrade i varandra.

FOXESS ECS User Manual V1.0.5, Sida 22

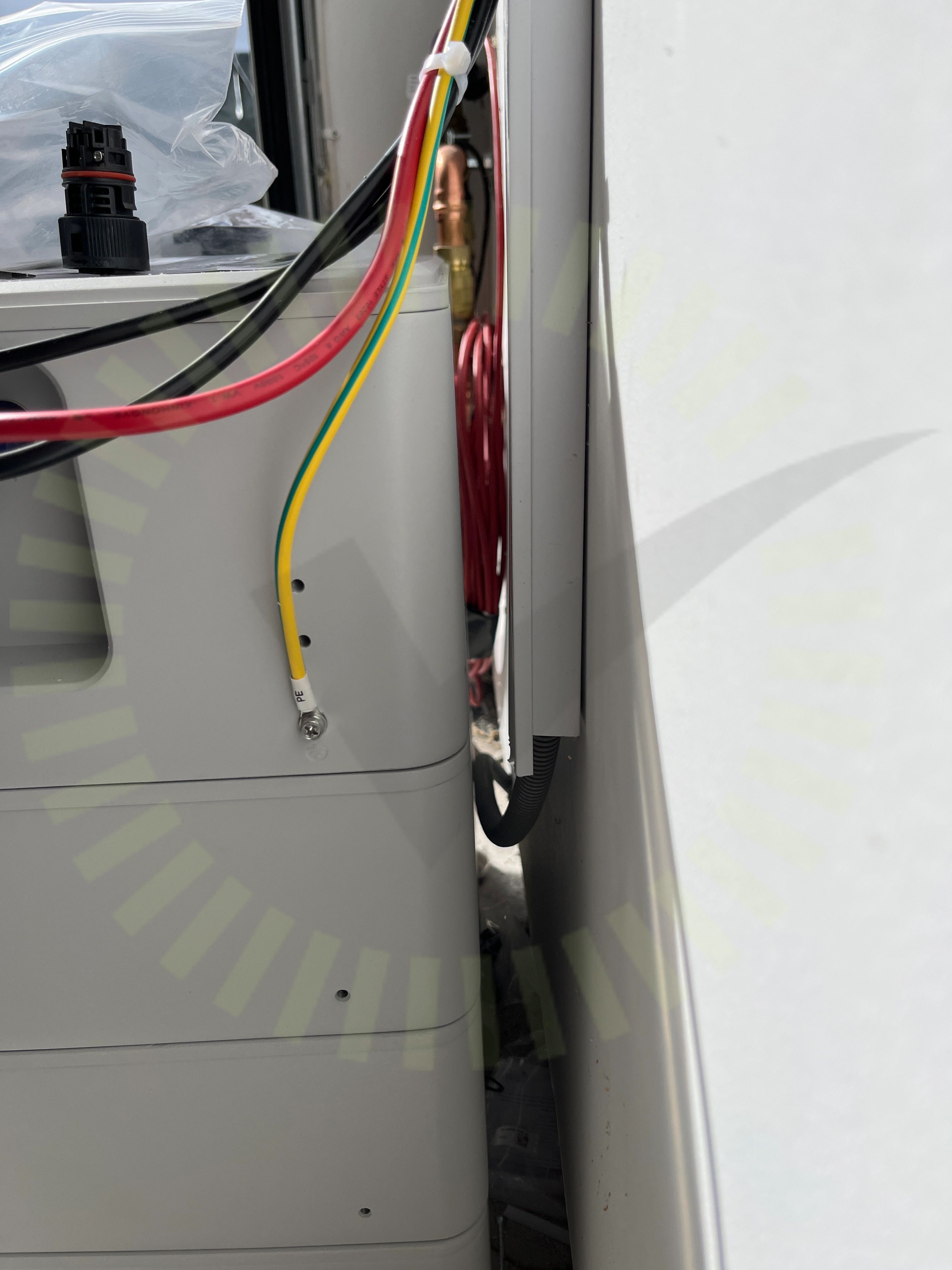

Fastsäkring av produkt

2.3 Fastsäkring av produkt

Inte godkänd

Golvinfästning är inte utförd. Alla batteripack måste då fästas i väggen. Infästningar saknas.

FOXESS ECS User Manual V1.0.5, Sida 21

Godkända kontrollpunkter

7/10
Avstånd närliggande objektDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablage

Smartmätare

Anmärkningar

1/3

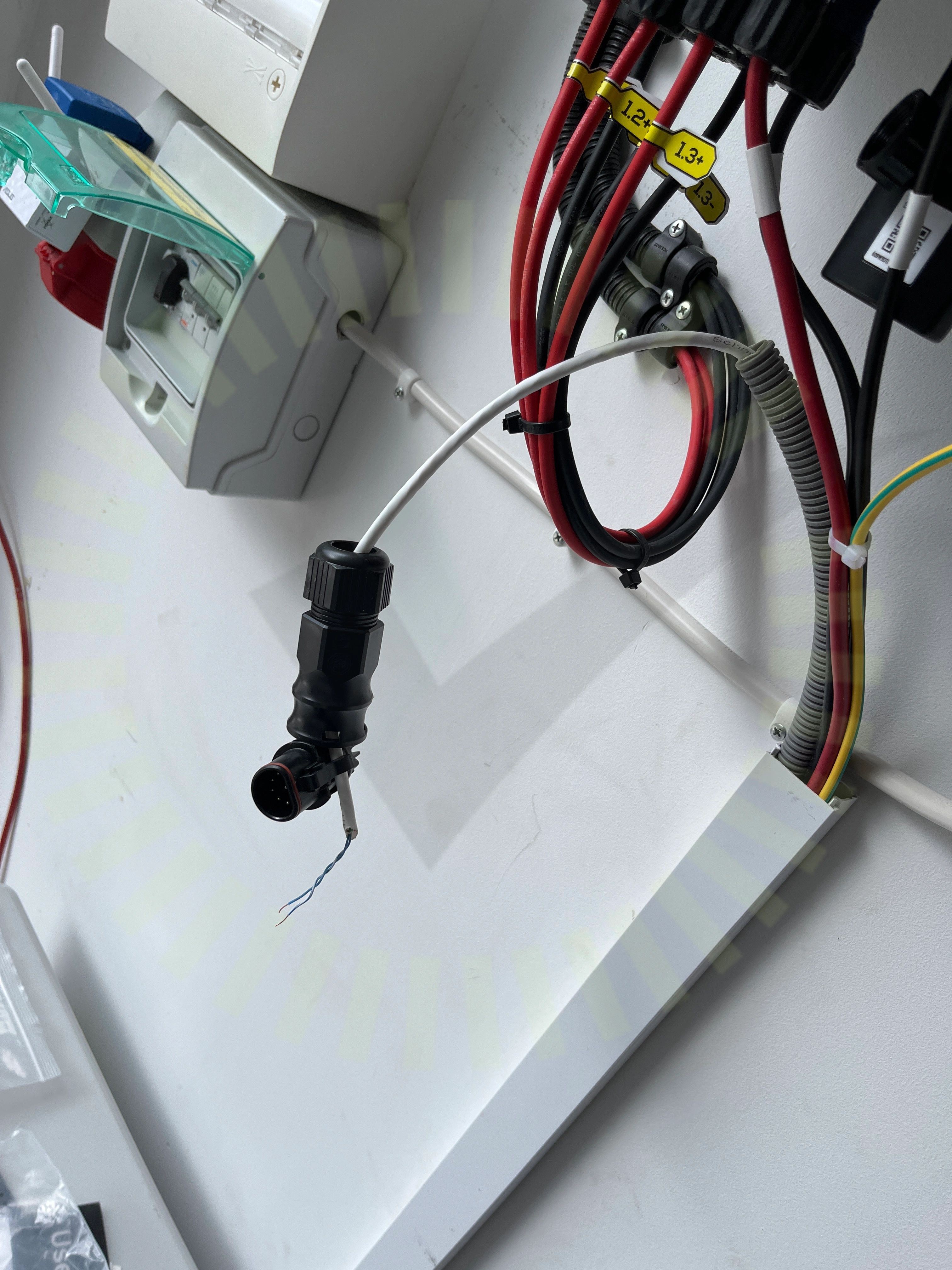

Signalkabel till växelriktaren

3.1 Signalkabel till växelriktaren

Inte godkänd

Signalkabel mellan växelriktaren och smartmätaren är inte korrekt ansluten.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Godkända kontrollpunkter

2/3
Matning till smartmätareSkador signalkablage

Tak 1, Chiko: Tile Roof System Tulip Hook

Anmärkningar

4/22

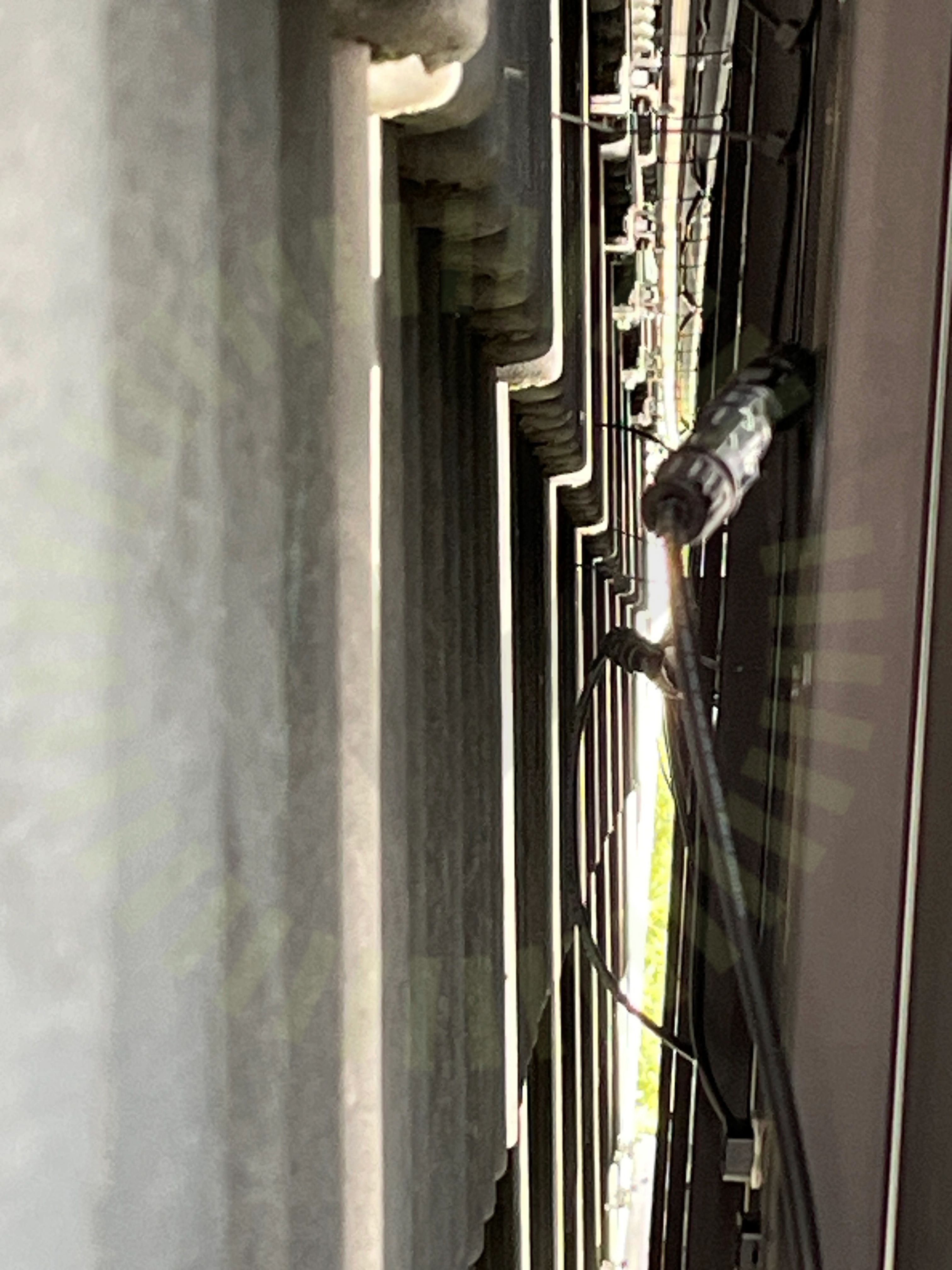

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

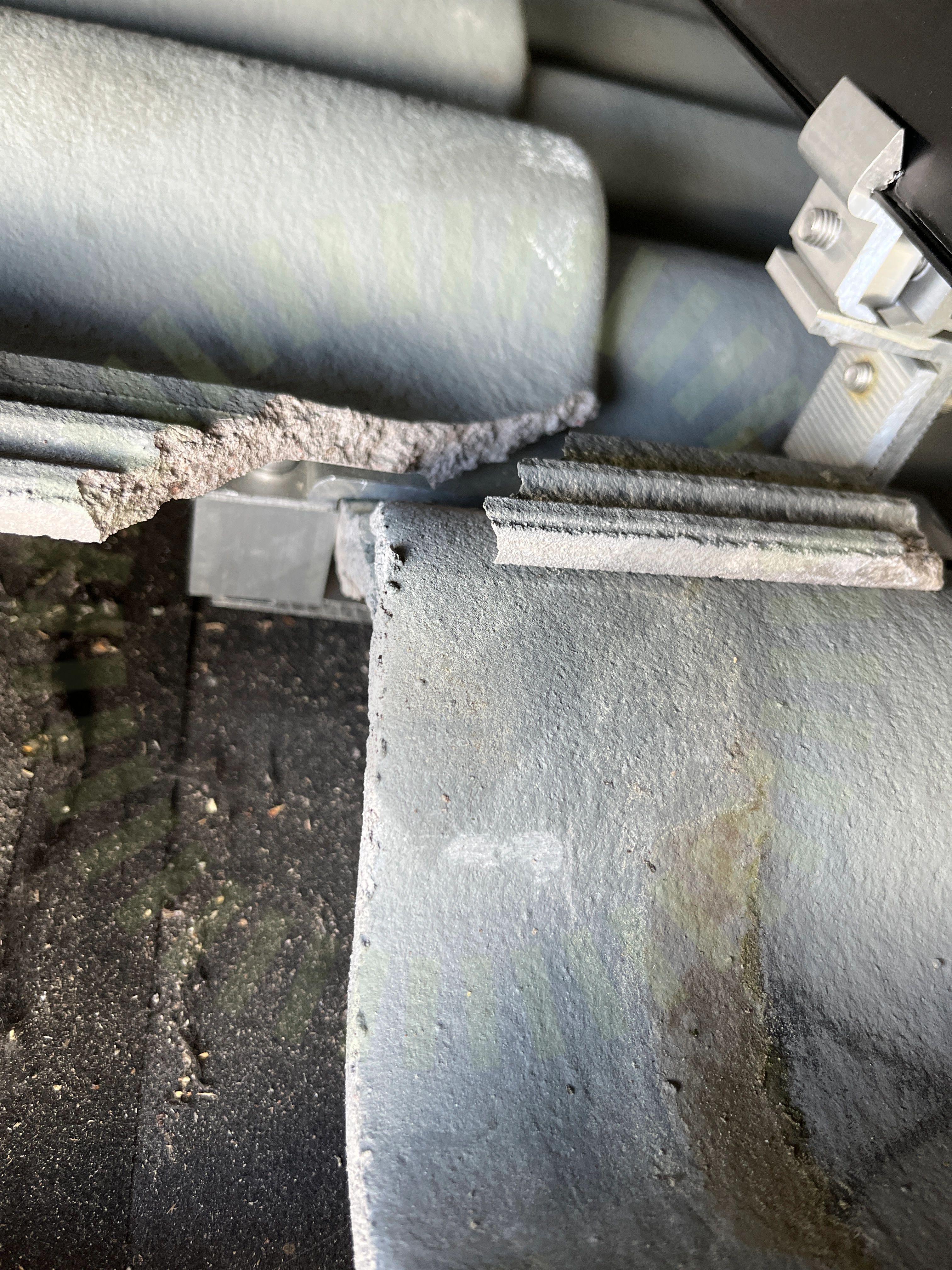

Skador

4.2 Skador

Inte godkänd

Skador noterade vid montaget.

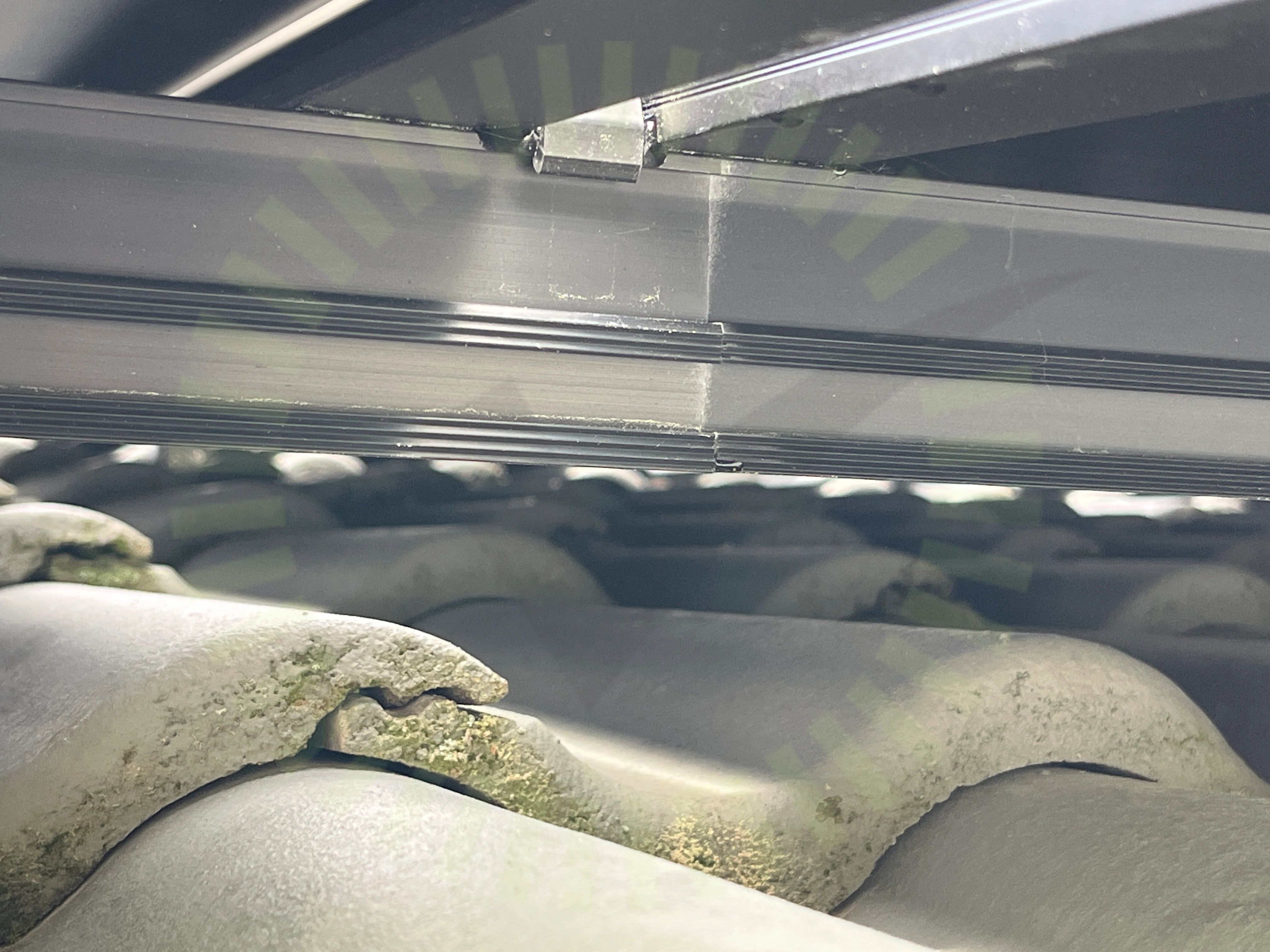

Skenskarvar

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. För få skruv, endast 2 skruv på andra sidan.

Tile Roof System Installation Manual CK-TR 20200710-V.02, Sida 6

4.4 Takkrokarnas CC

Inte godkänd

Läktfästena är inte monterade med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 120cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till modulkantSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringVäderbeständigt materialÄndklämmor

Tak 1, Luxen: LNVT-(xxx)M

Anmärkningar

4/17

5.1 Klämmornas placering

Inte godkänd

Underlag för klämzoner för den valda panelen saknas. Bedömning av klämzoner är inte möjligt utan underlag från tillverkaren.

LUXEN CRYSTALLINE SILICON PV MODULES INSTALLATION MANUAL V.2023, Sida 10

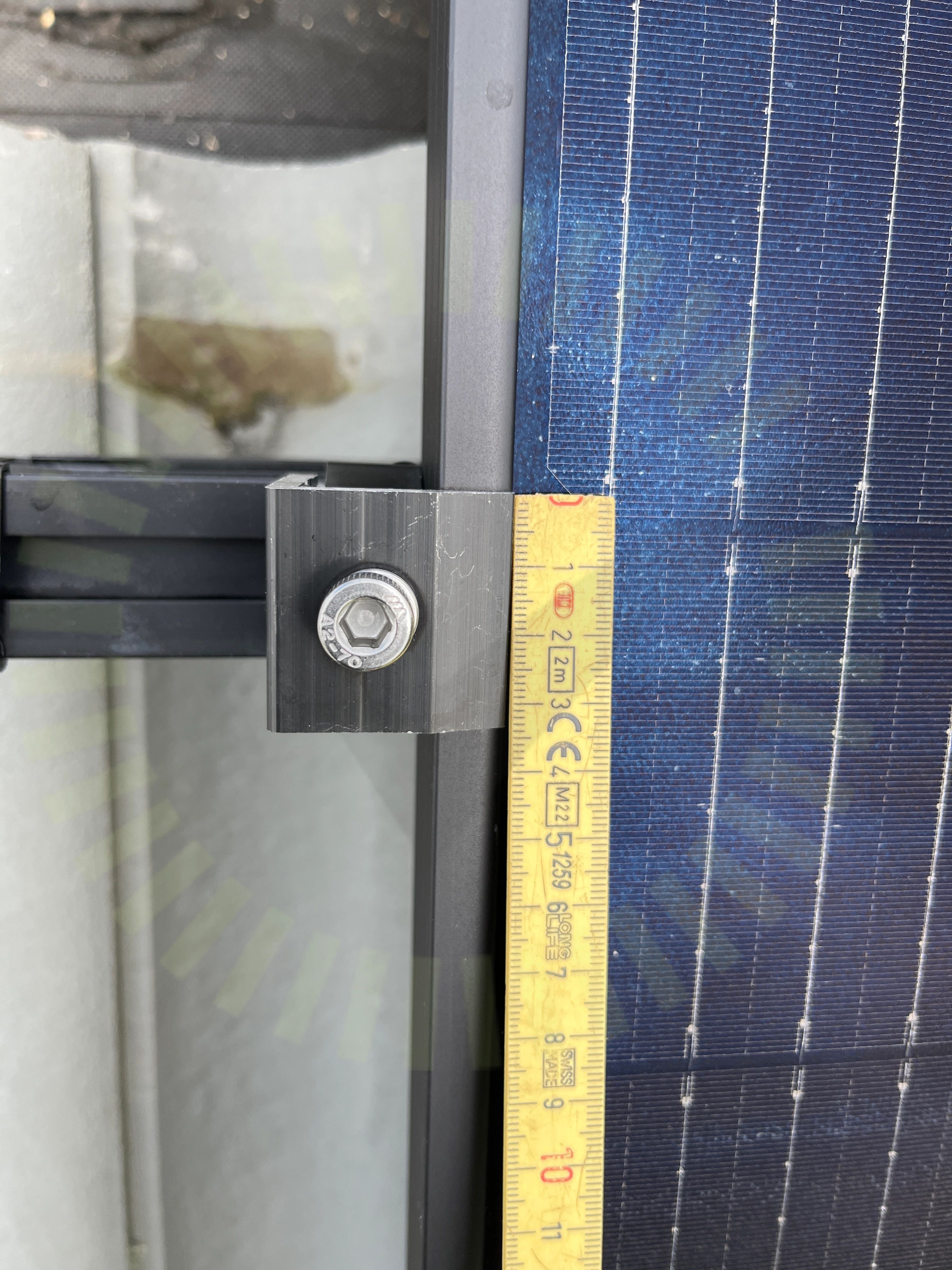

Klämmornas storlek

5.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

LUXEN CRYSTALLINE SILICON PV MODULES INSTALLATION MANUAL V.2023, Sida 12

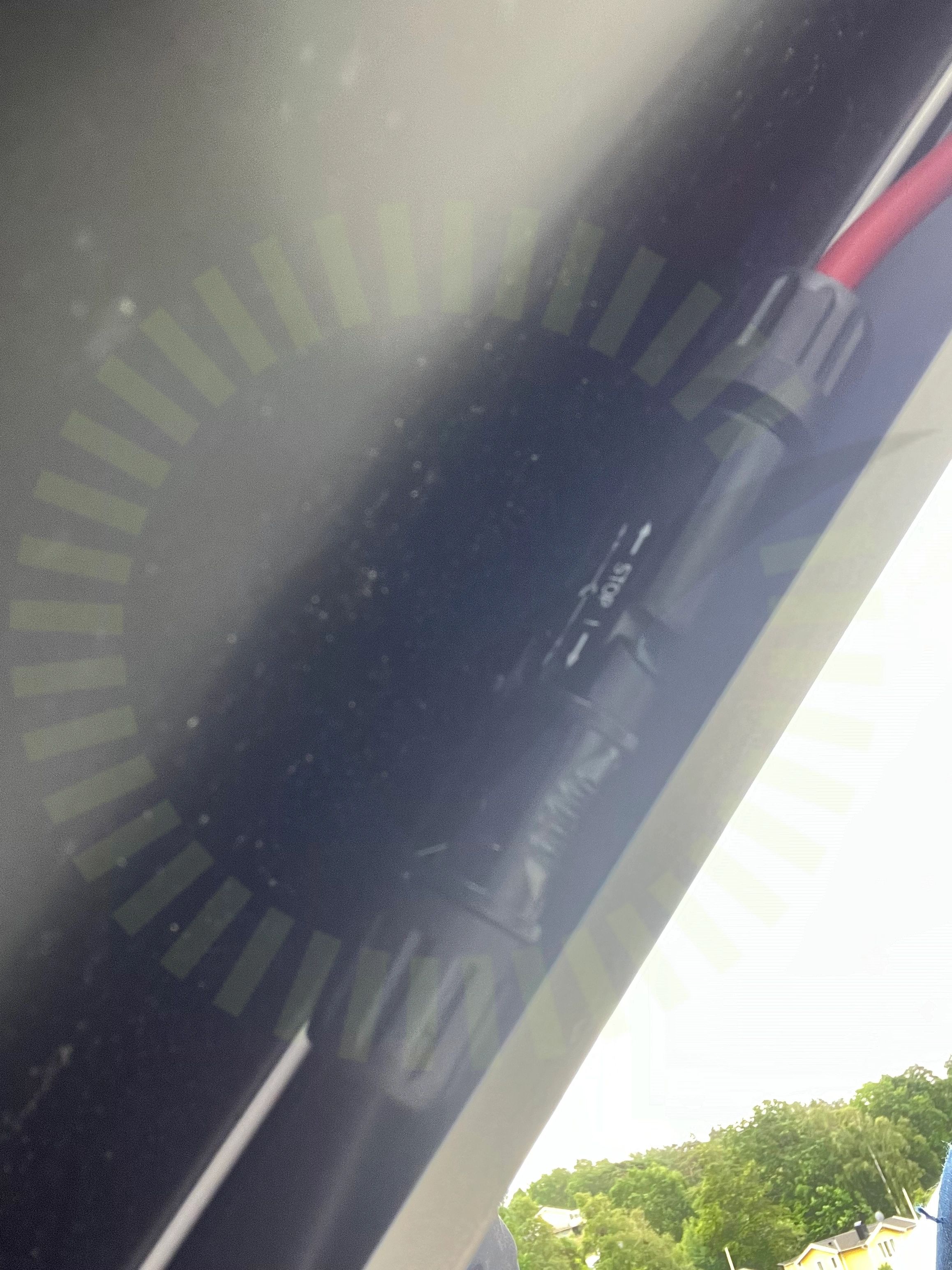

Förbindelse av kontakter

5.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

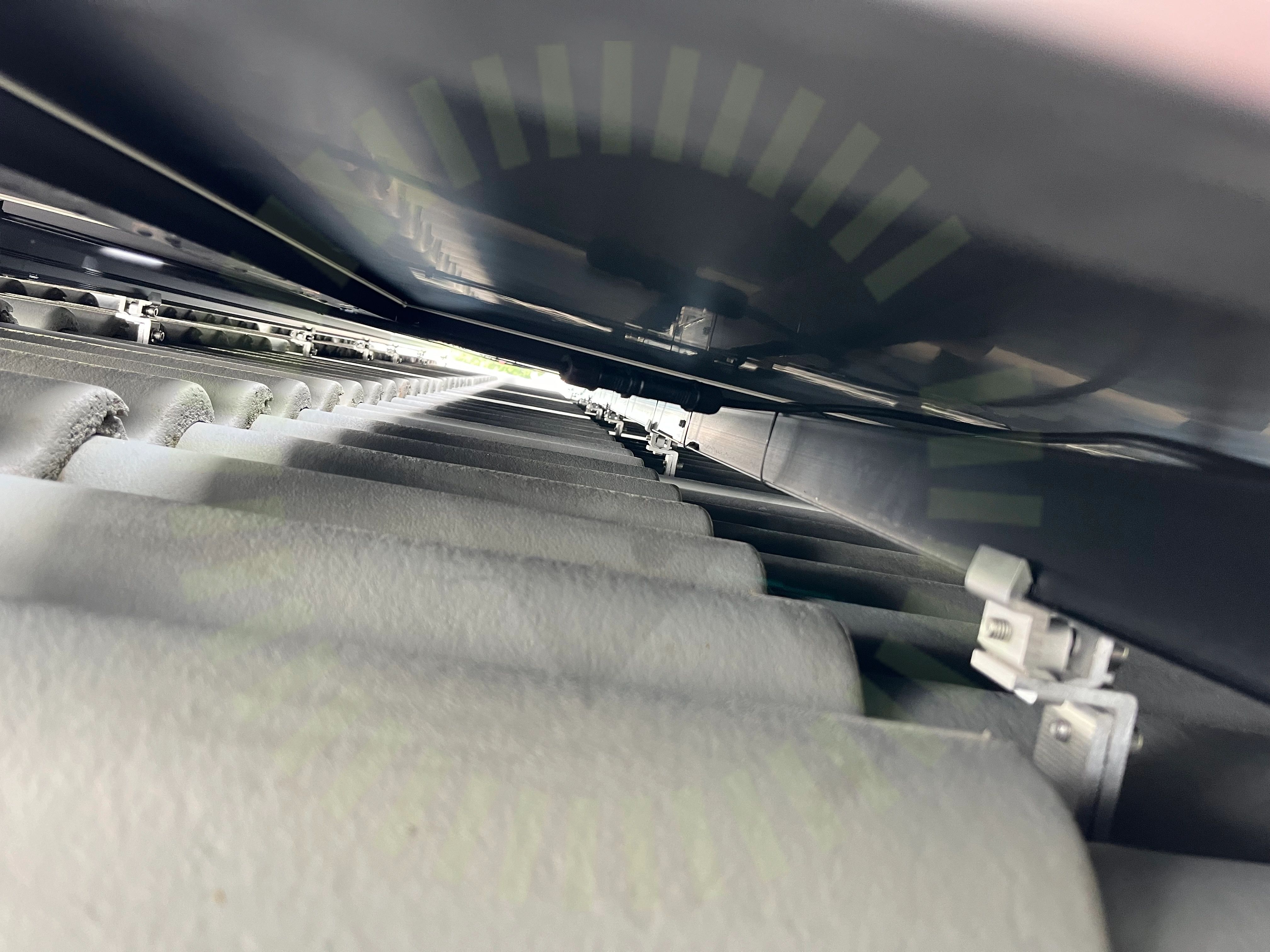

Stress på kontakter

5.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

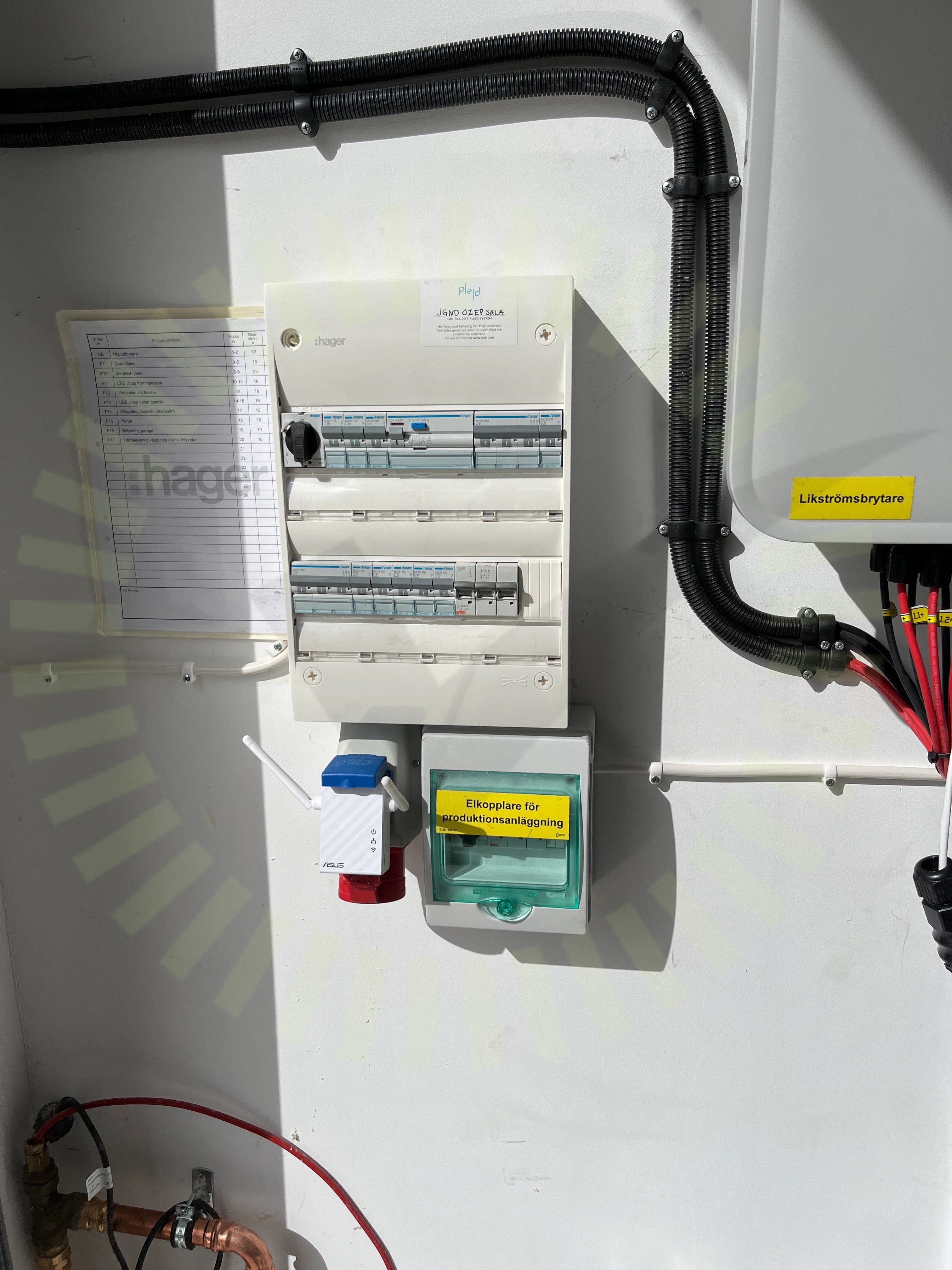

Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/36

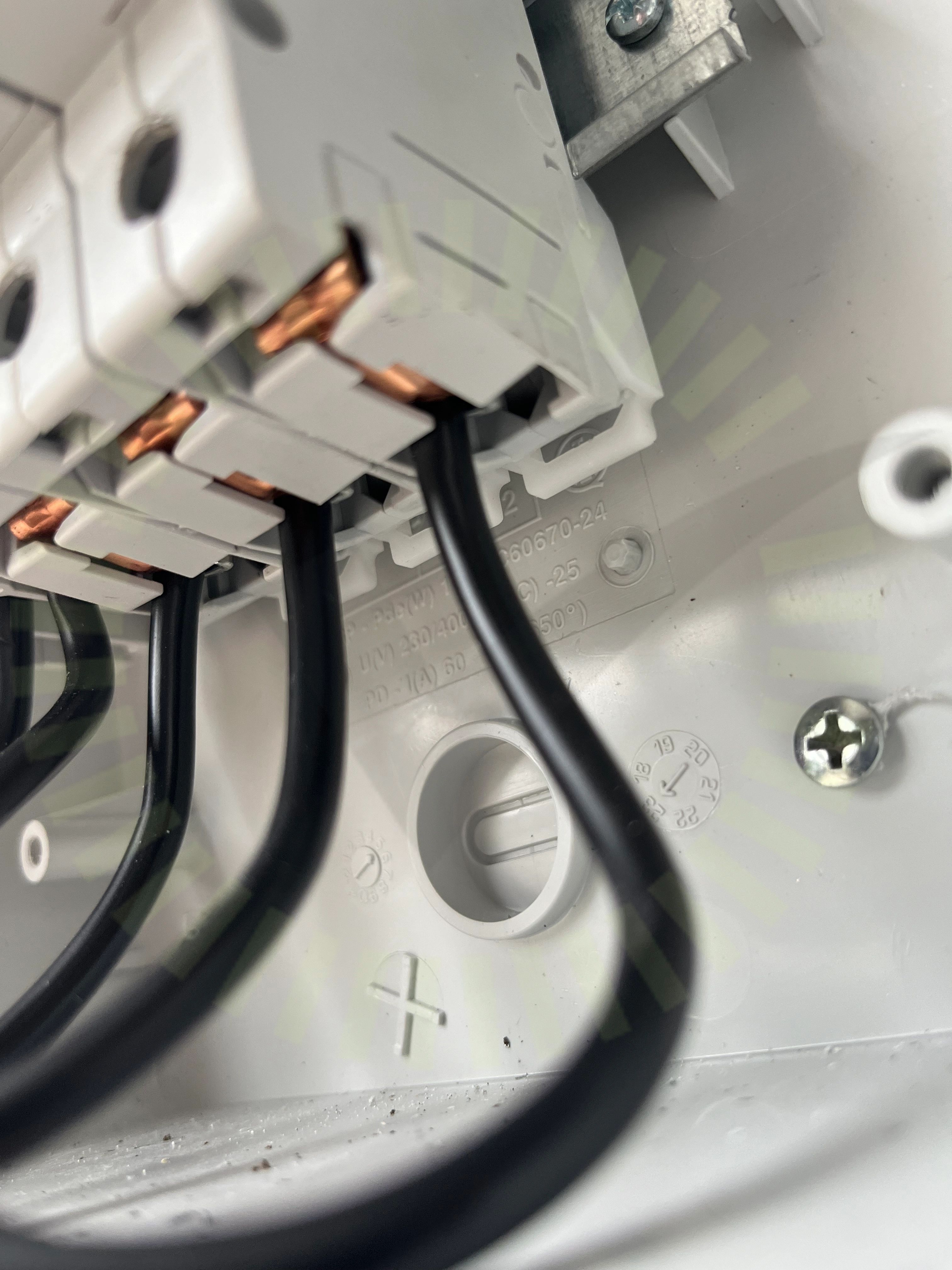

Anslutning av ledare

8.1 Anslutning av ledare

Inte godkänd

Isoleringen är klämd.

SS 436 40 00 (134.1.4)

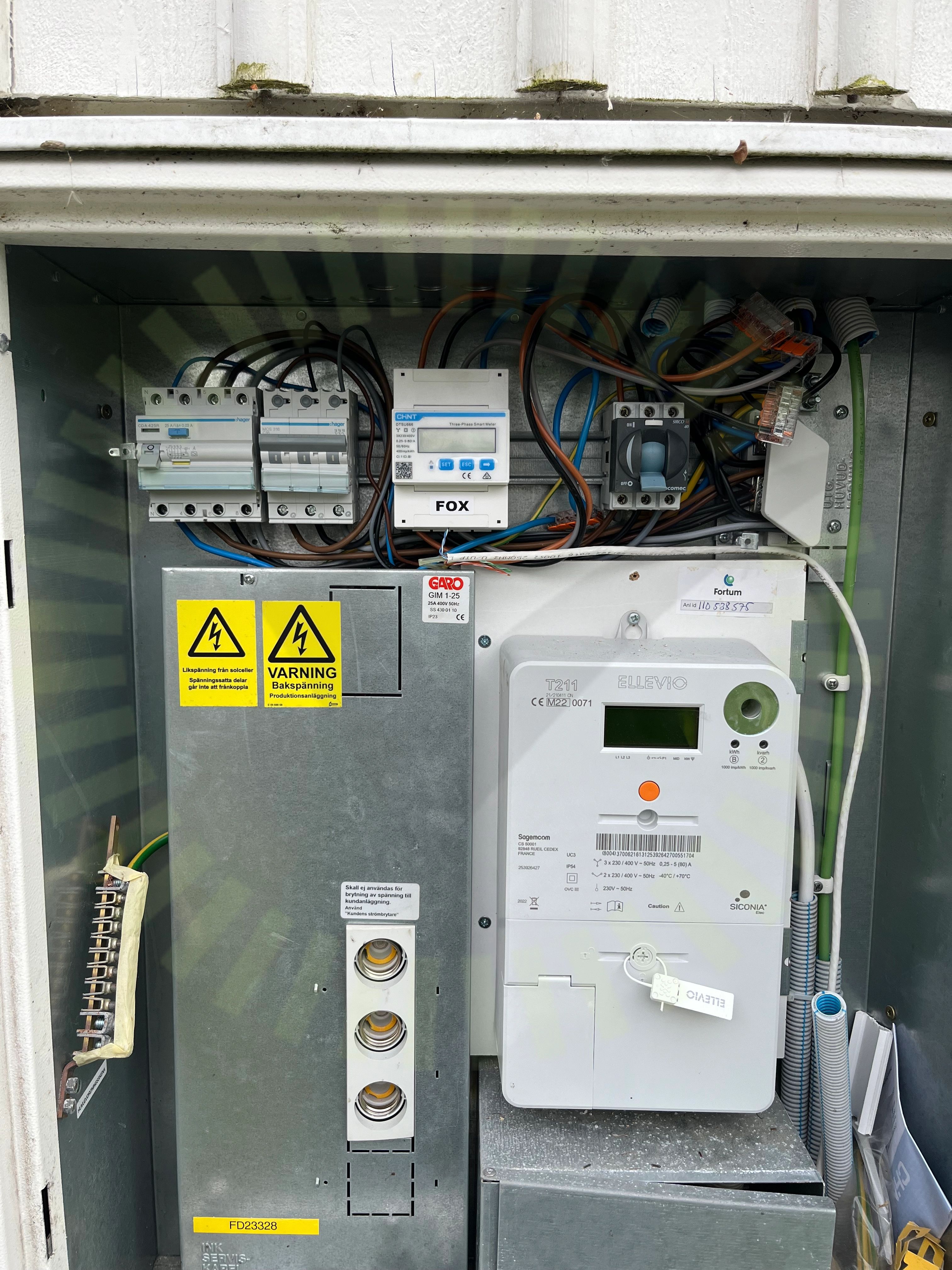

Dubbel matning

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

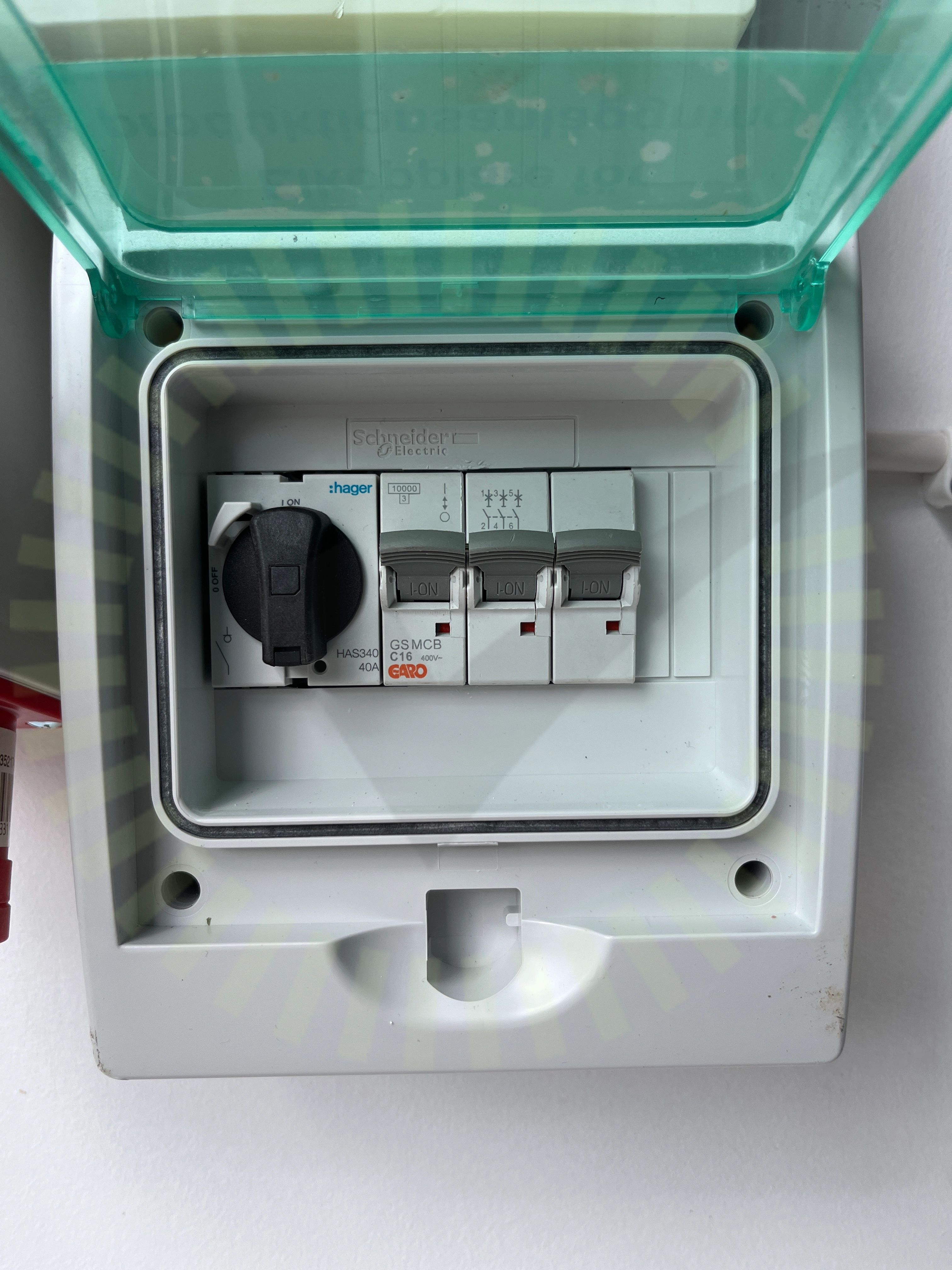

Identifiering

8.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Jordning av chassi

8.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Denna kabel går bara mellan batteriet och växelriktaren.

FOXESS H3/AC3 SERIES User Manual V1.3, Sida 26

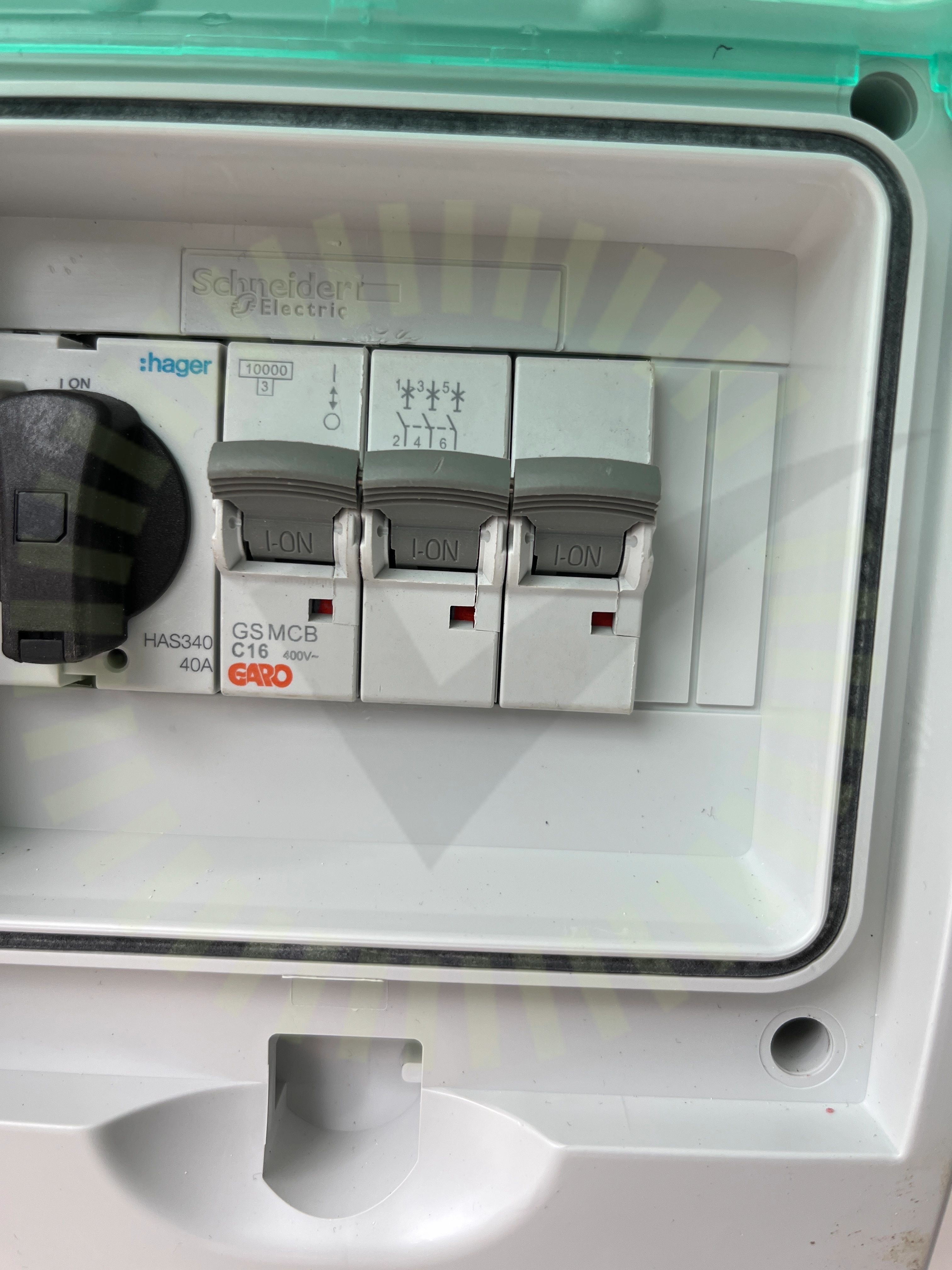

Säkringsdimension

8.5 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

31/36
