Besiktningsrapport
8.4
Installation genom
Sesol
Datum
22 augusti 2023
Ort
vassmolösa, Kalmar län
Förbindelse av kontakter
PEN-ledare
Klämmor rätt förläggning
+ 7
82% godkända
18% ej godkända
Om installationen
Paneler
Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)
Montagesystem
Weland Stål: Plåttak
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
3/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Avtal
Inte godkänd
Avtal anger Eurener. Överlämningsdokumentation anger att det är Longipaneler, monterat är Eurener
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1, Eurener: MEPV 144 HALF-CUT (BLACK 450Wp)
Anmärkningar
5/16

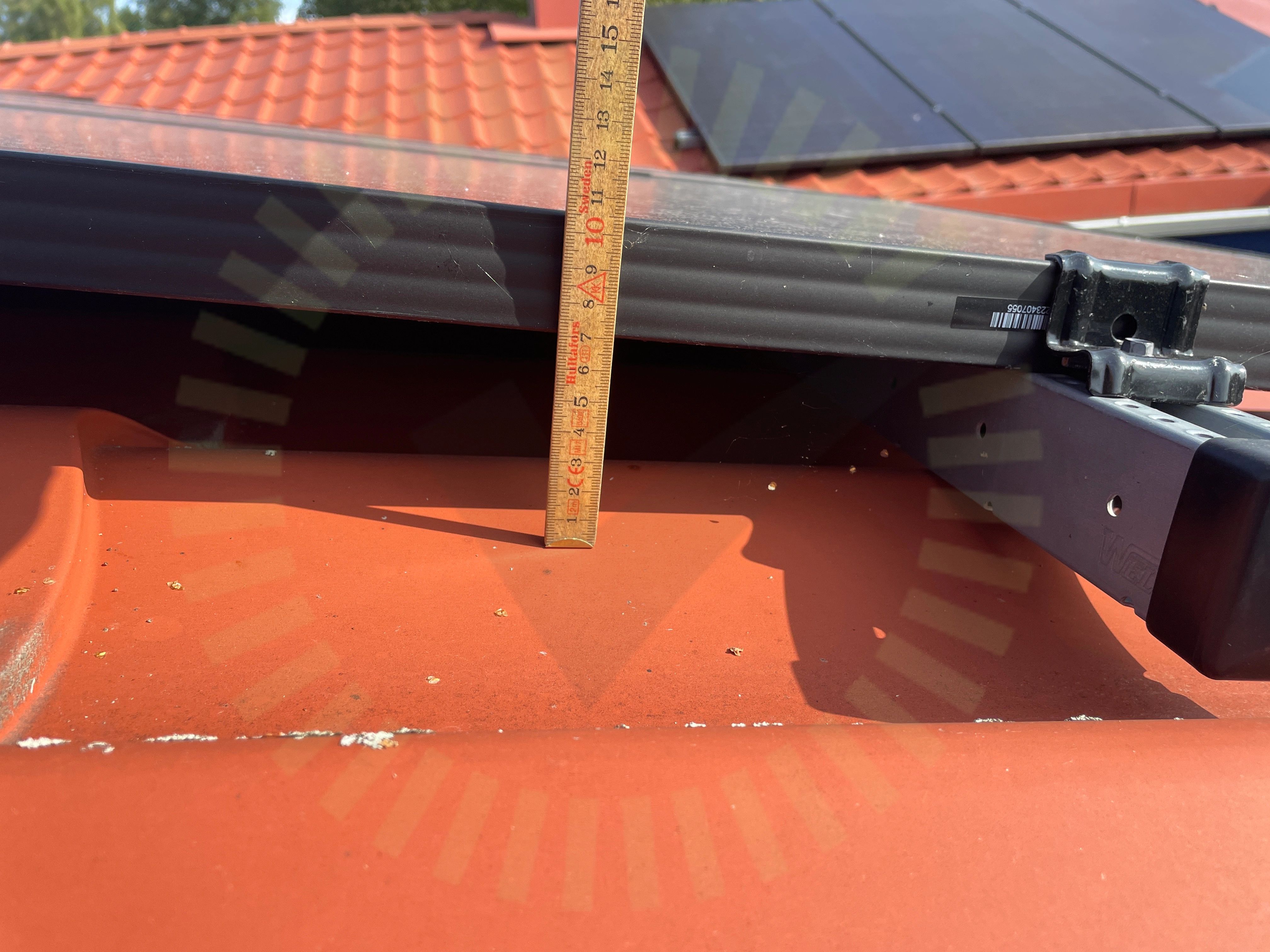

2.1 Avstånd till yta
Inte godkänd
Tillverkaren anvisar minst 115 mm mellan panel och takyta

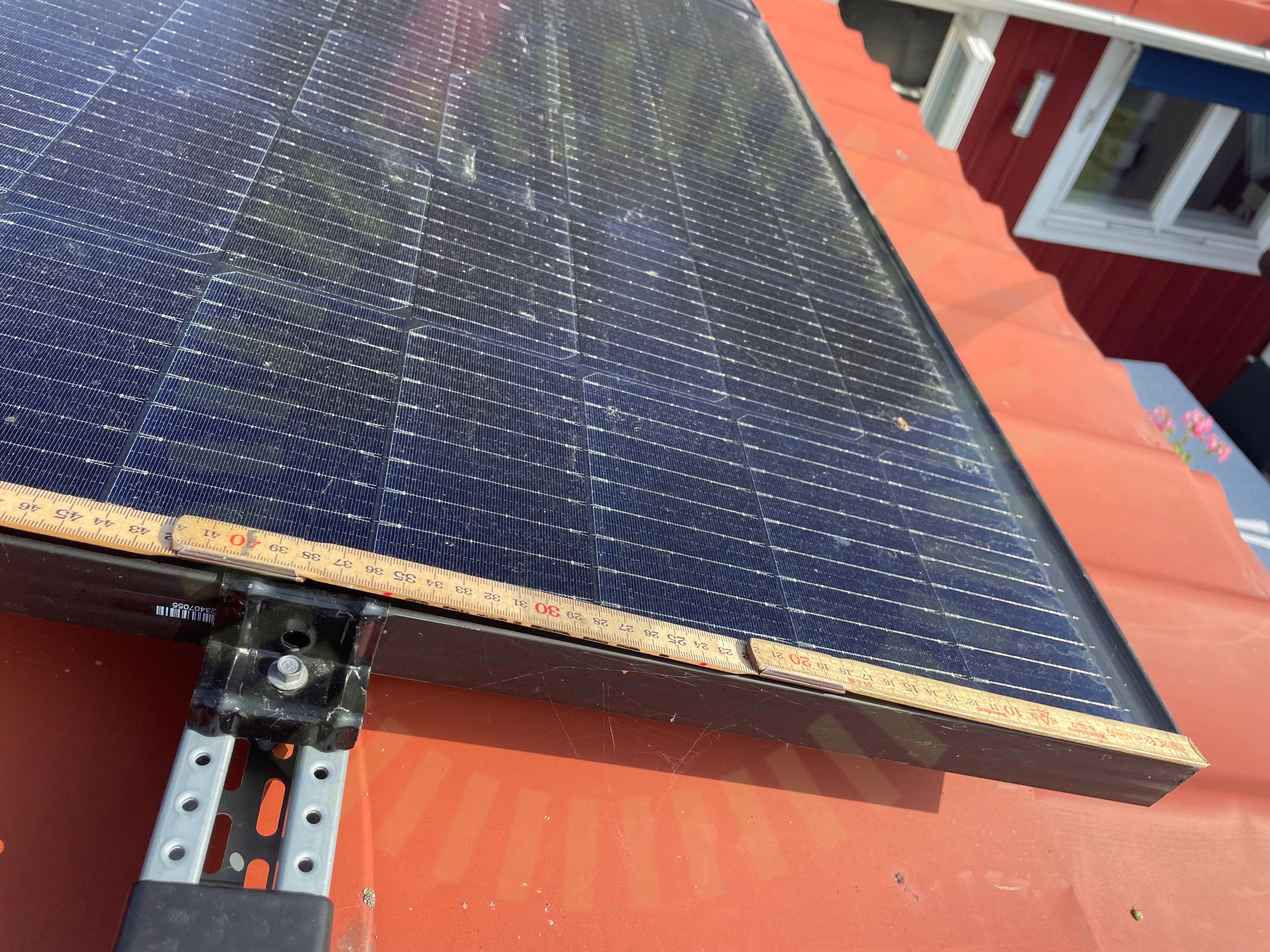

2.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.

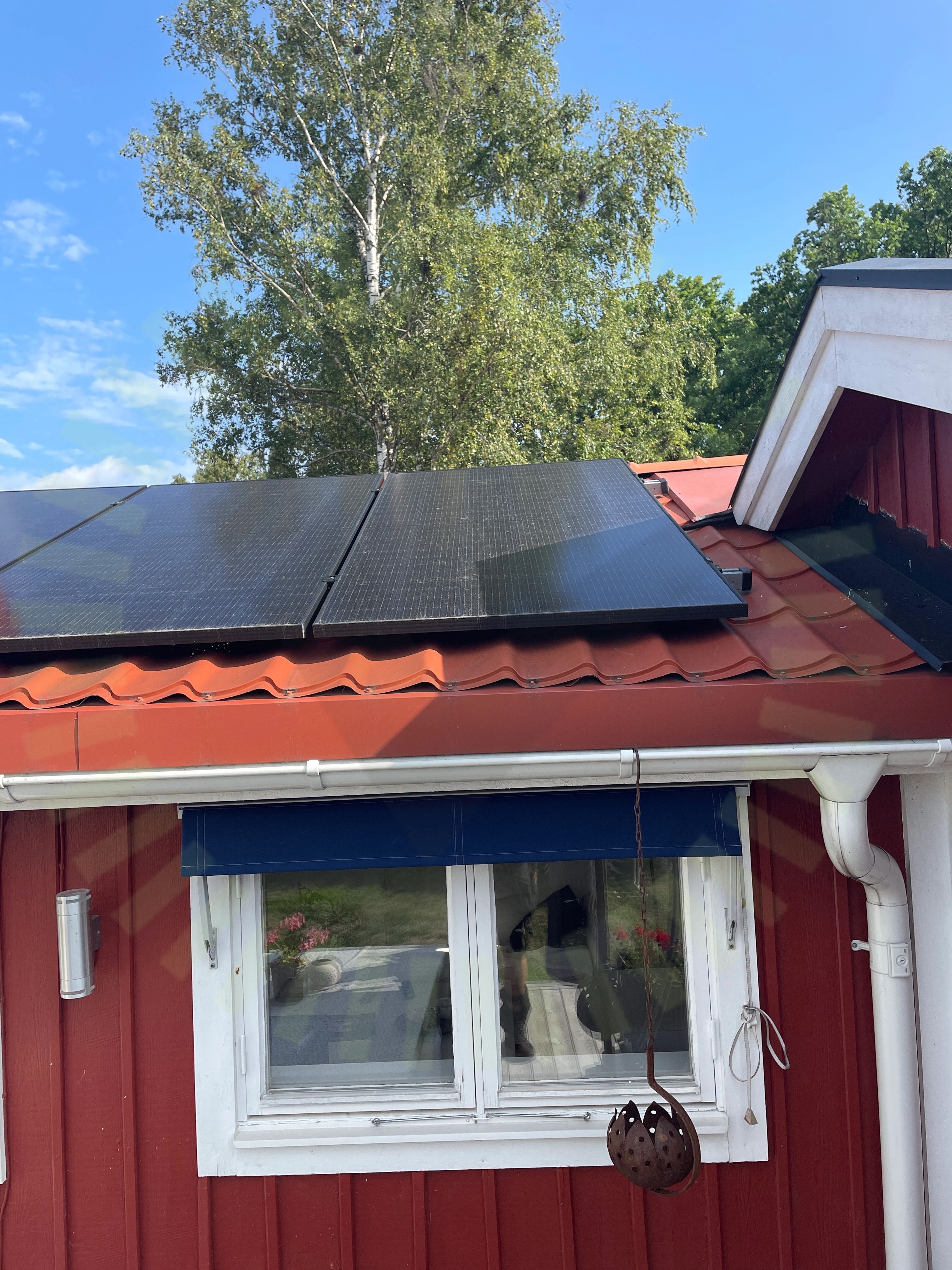

2.3 Skugga
Rekommendation
Hård skugga på panel rekommenderas att undvika

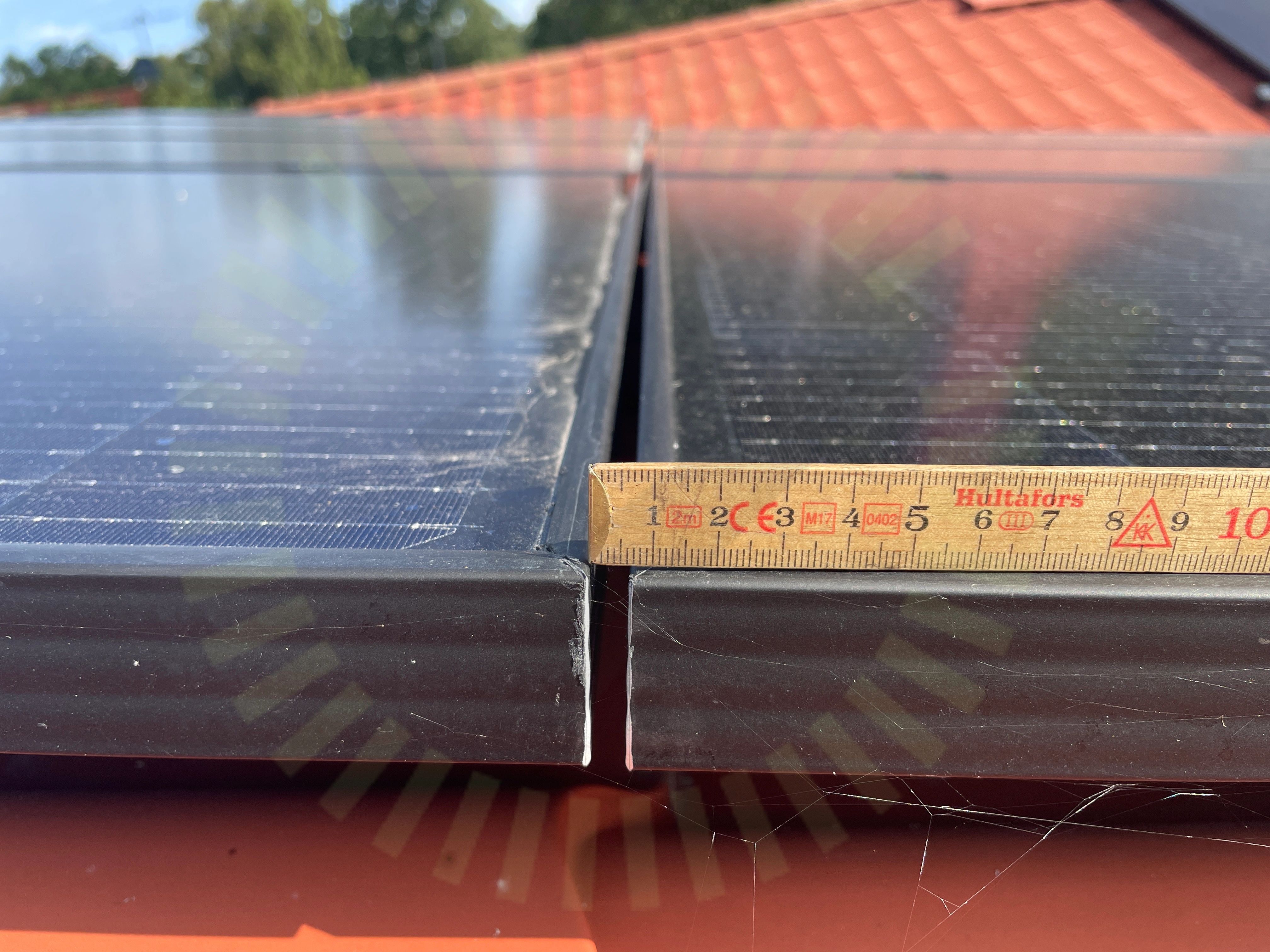

2.4 Panelramar separerade
Inte godkänd
Panelerna ska separeras minst 10 mm
2.5 Förbindelse av kontakter
Inte godkänd
DC kontakter som sammankopplats är från olika tillverkare
Godkända kontrollpunkter
11/16
Tak 1, Weland Stål: Plåttak
Anmärkningar
5/18

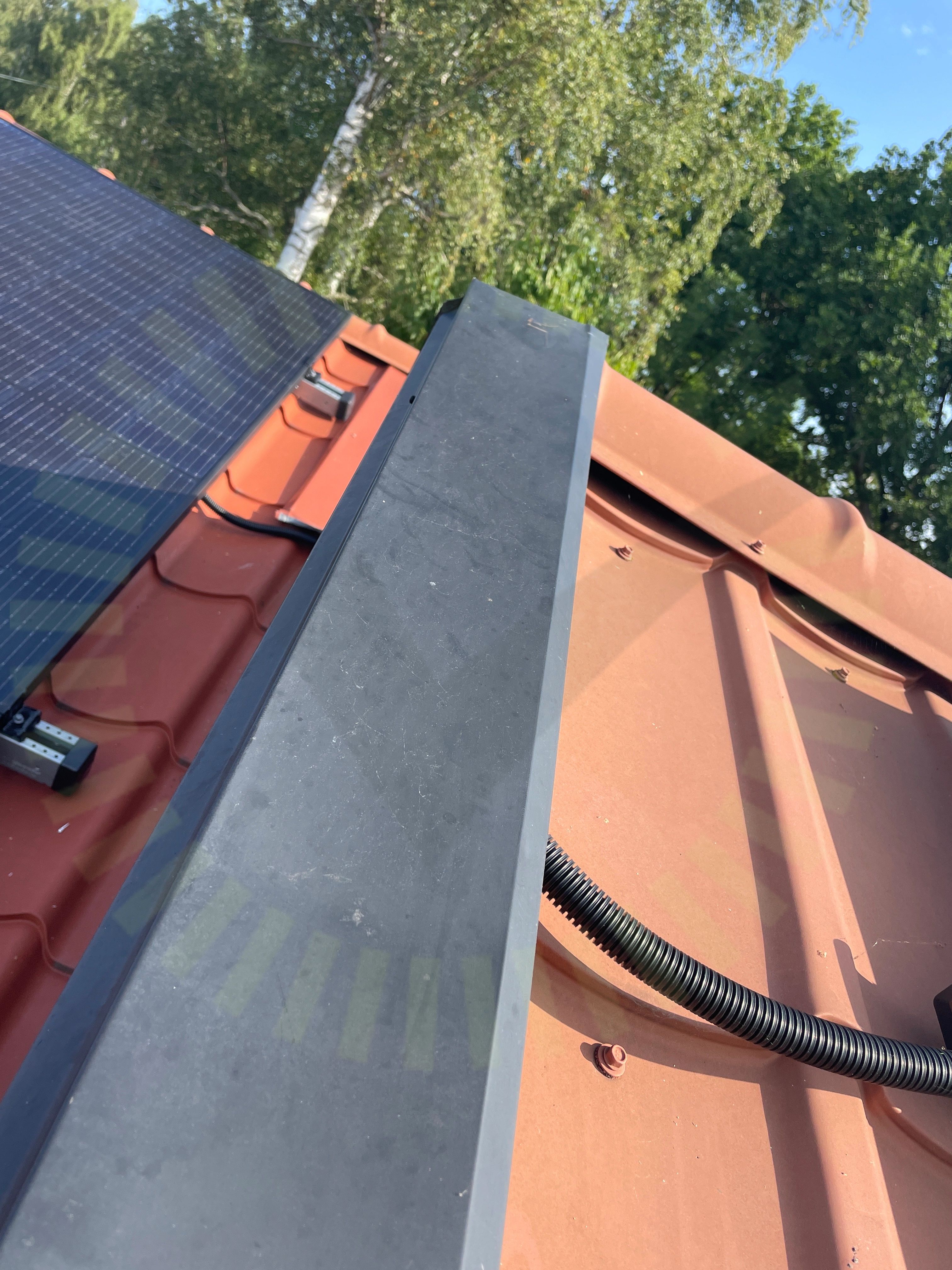

3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte fastsäkrad.

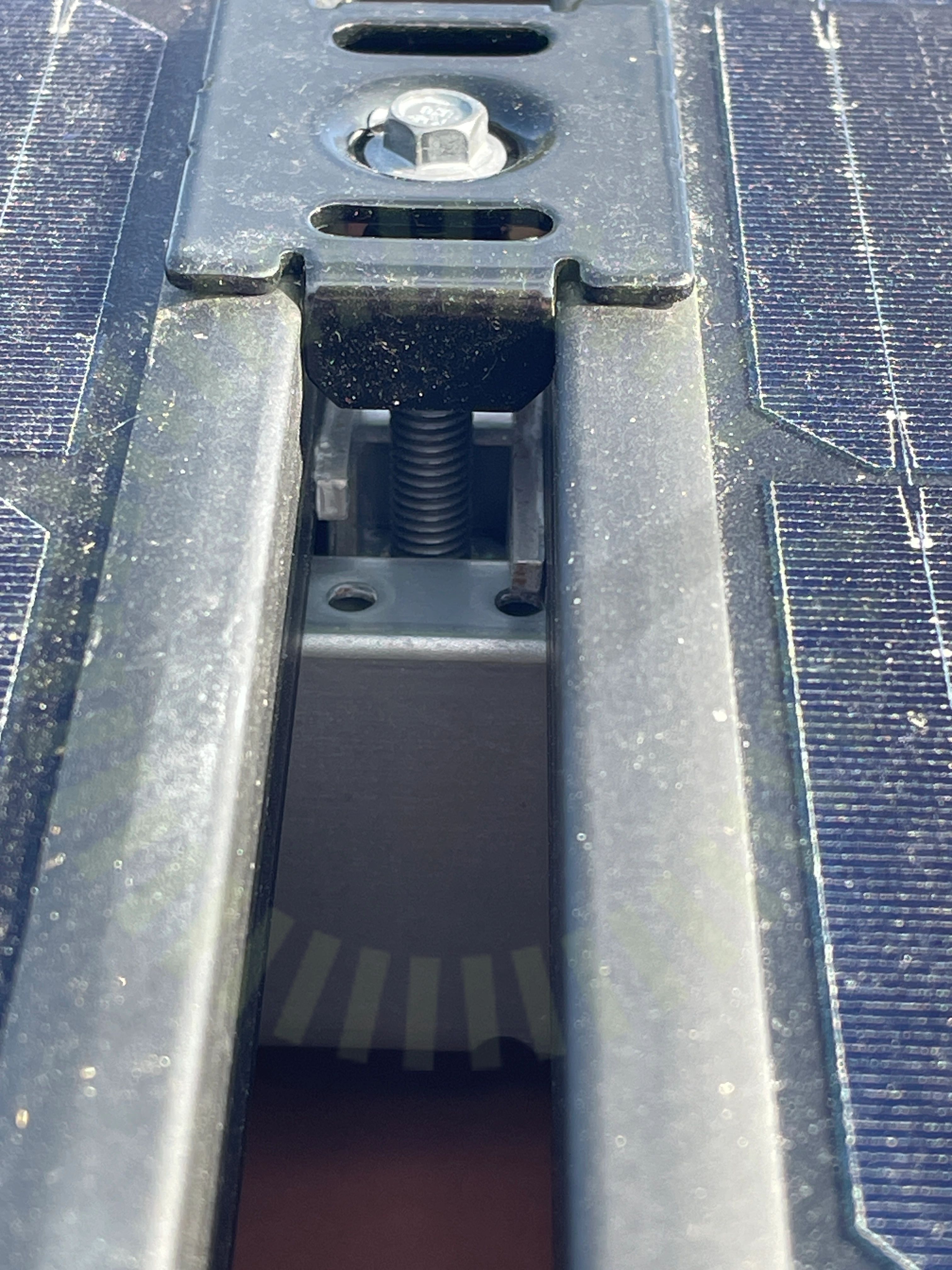

3.2 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

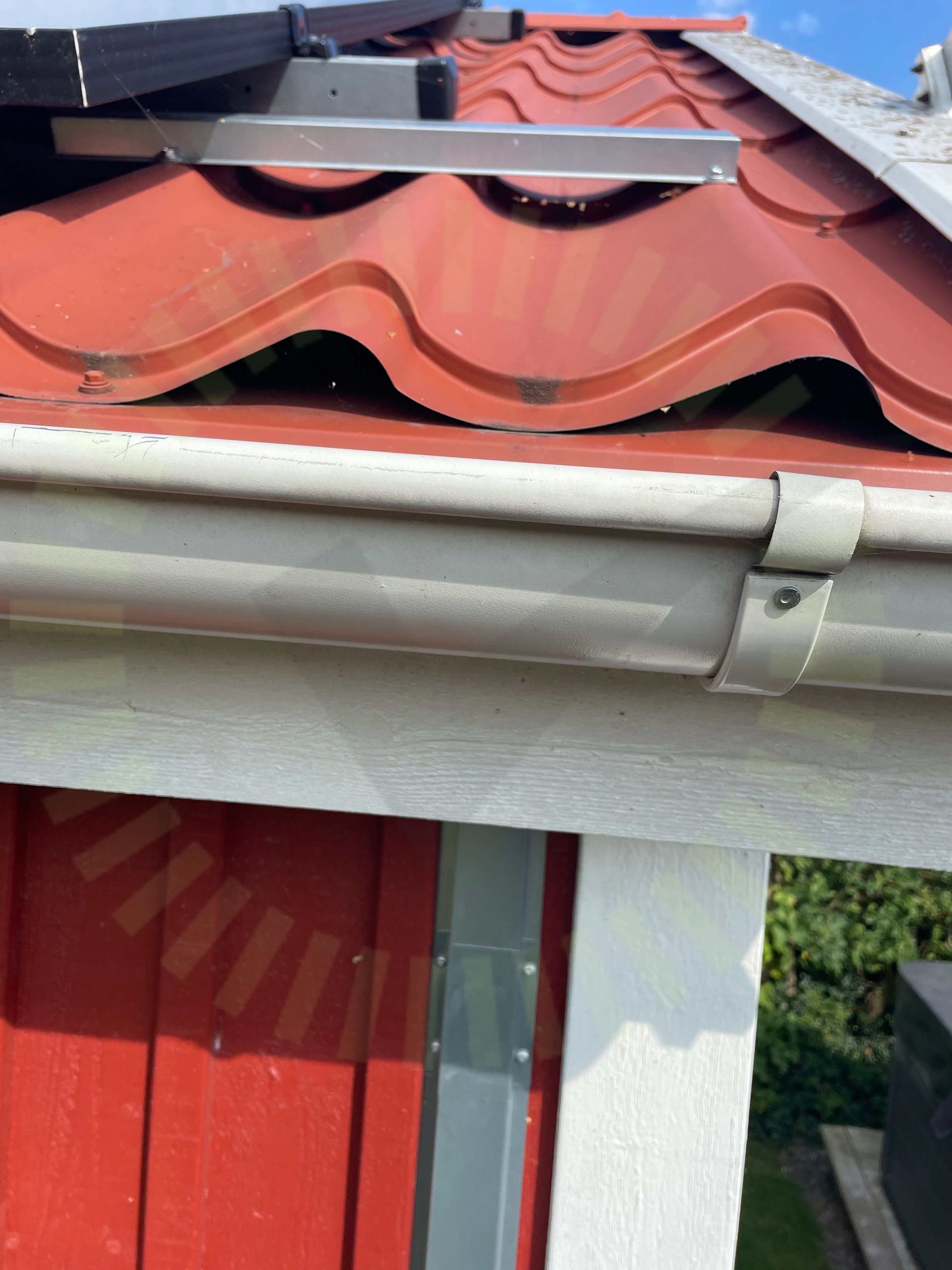

3.3 Takgenomföring
Inte godkänd
Tätning av undertak saknas. Syns under plegeltaket men kan ej fotograferas
3.4 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
3.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
12/18
Ej tillgängligt vid besiktning
1/18
Undercentral
Anmärkningar
1/8

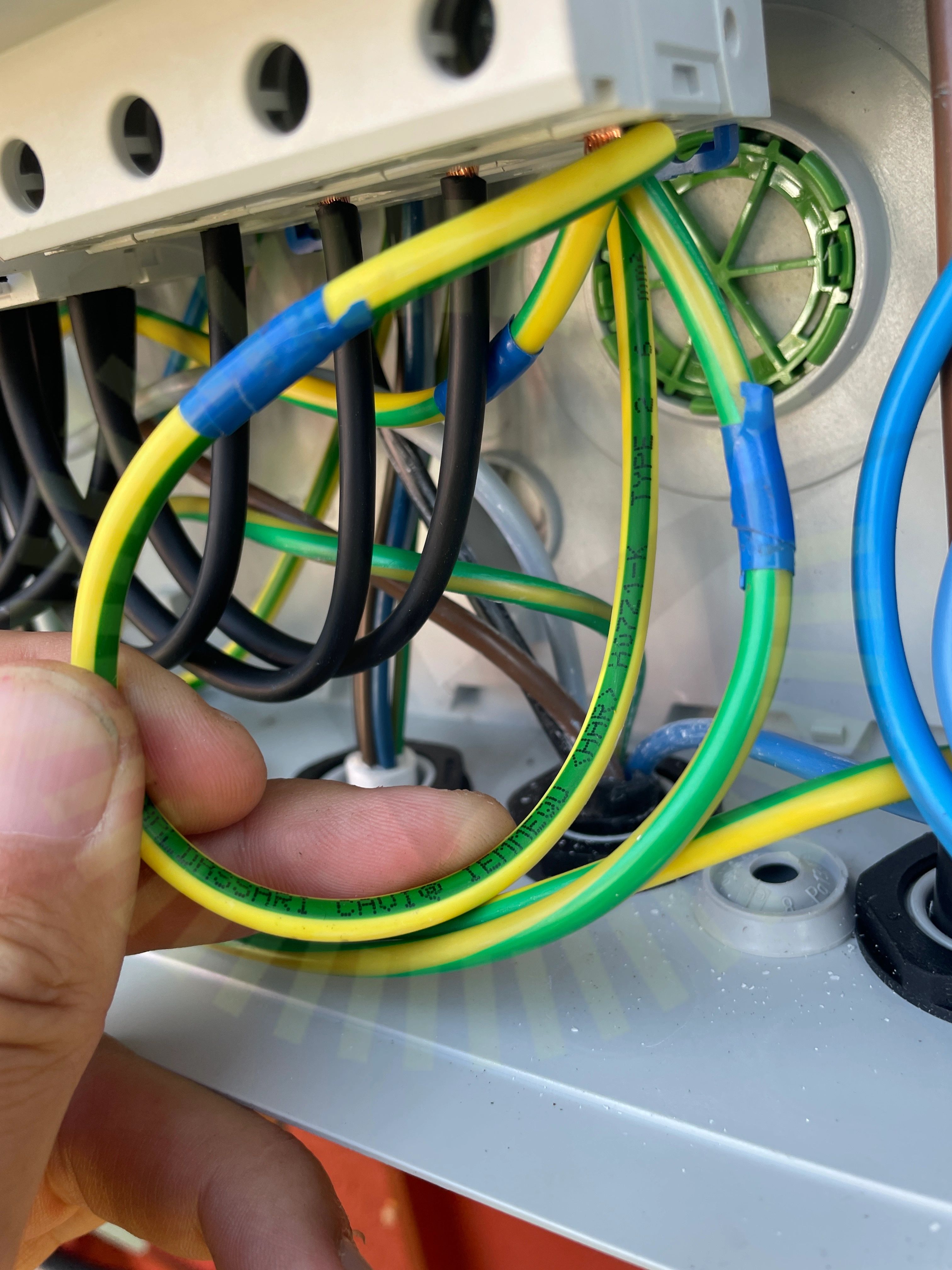

4.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
Godkända kontrollpunkter
7/8
Varselmärkning
Anmärkningar
1/4

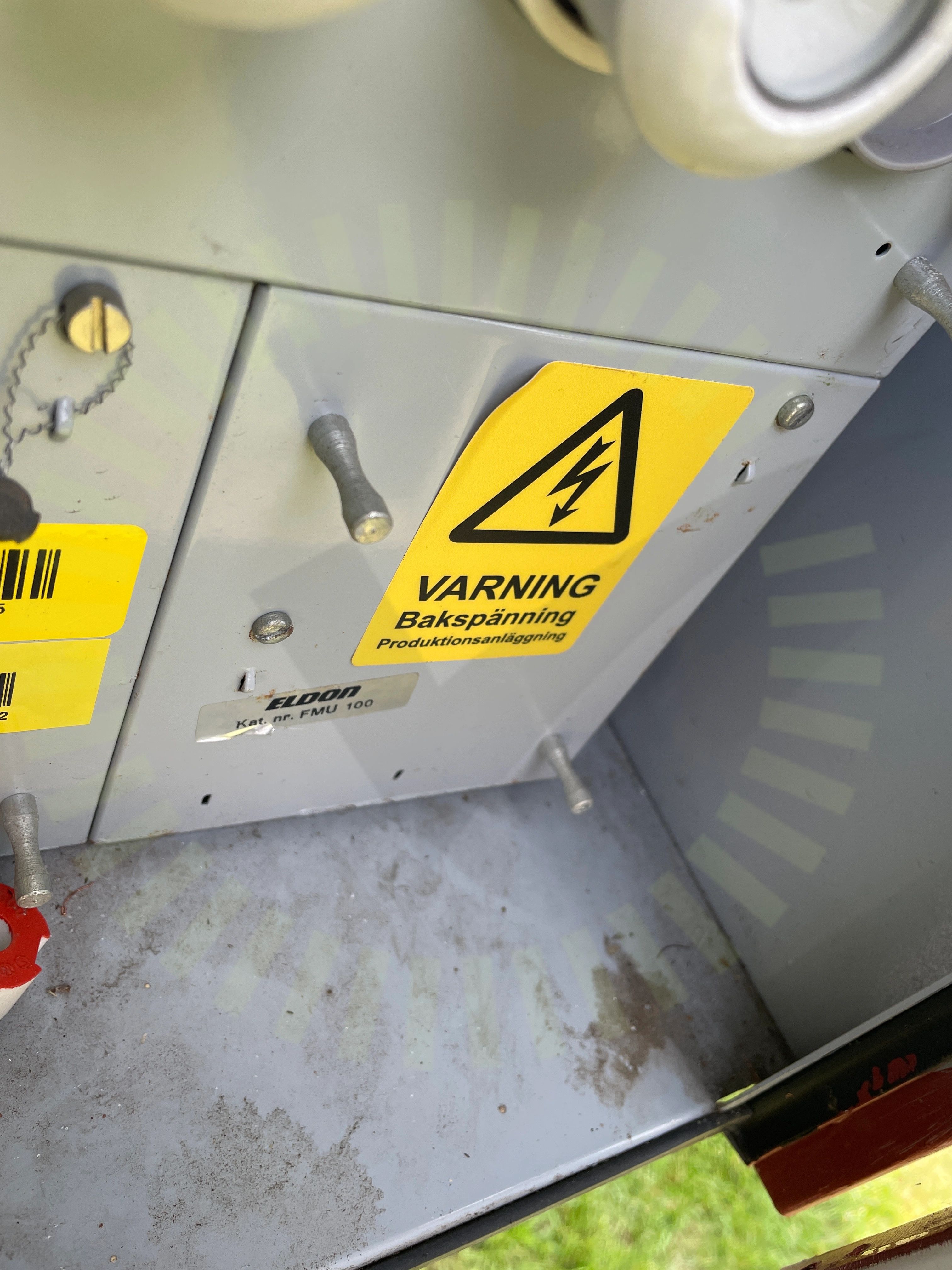

5.1 Tillförlitligt fäst
Inte godkänd
Varselmärkning har börjat lossna
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
1/33
6.1 Avstånd till havet
Inte godkänd
Växelriktare placerad utomhus ca 150 meter från hav
