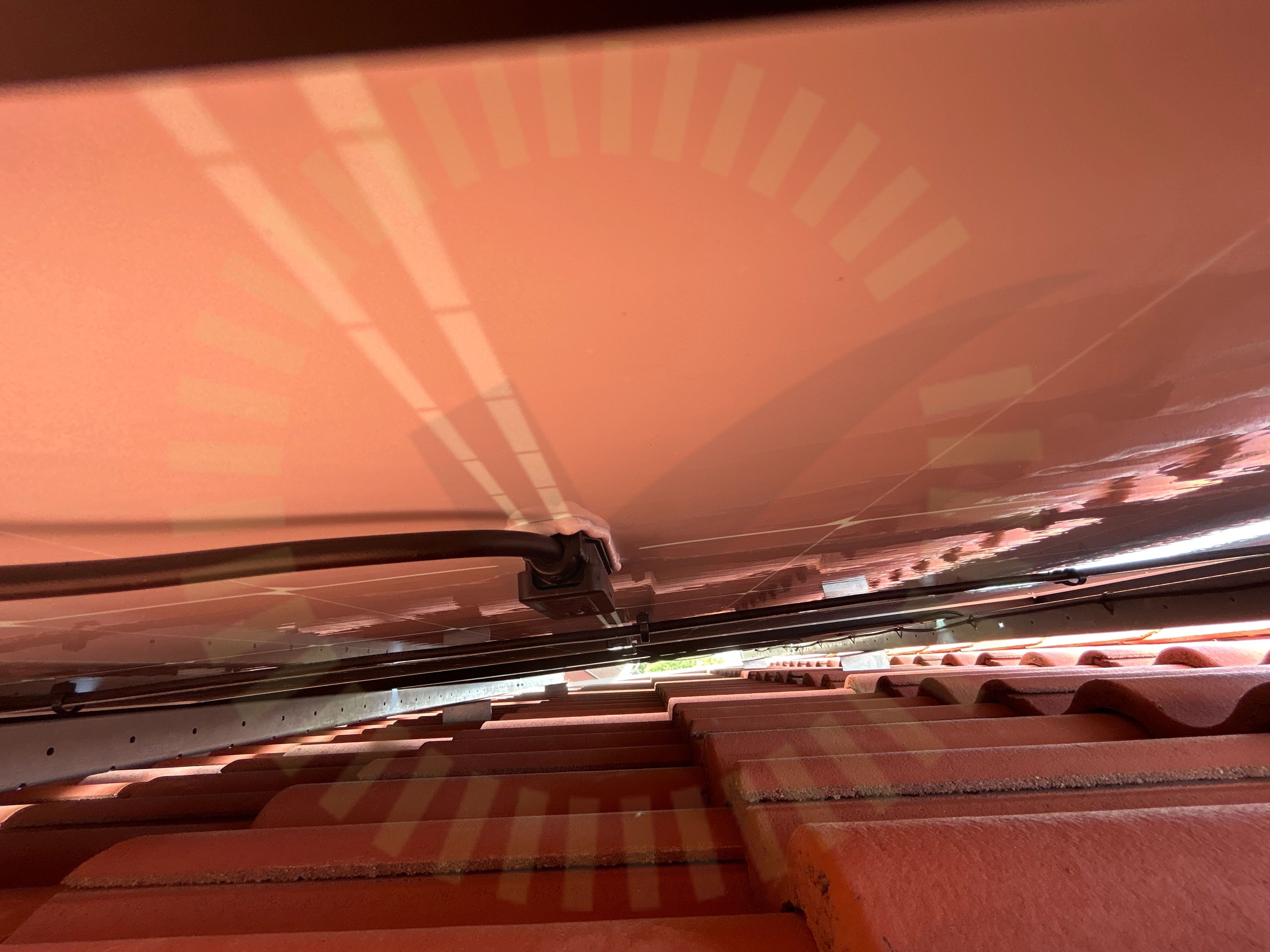

2.1 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
30 augusti 2023
Ort
Landvetter, Västra Götalands län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
3/17

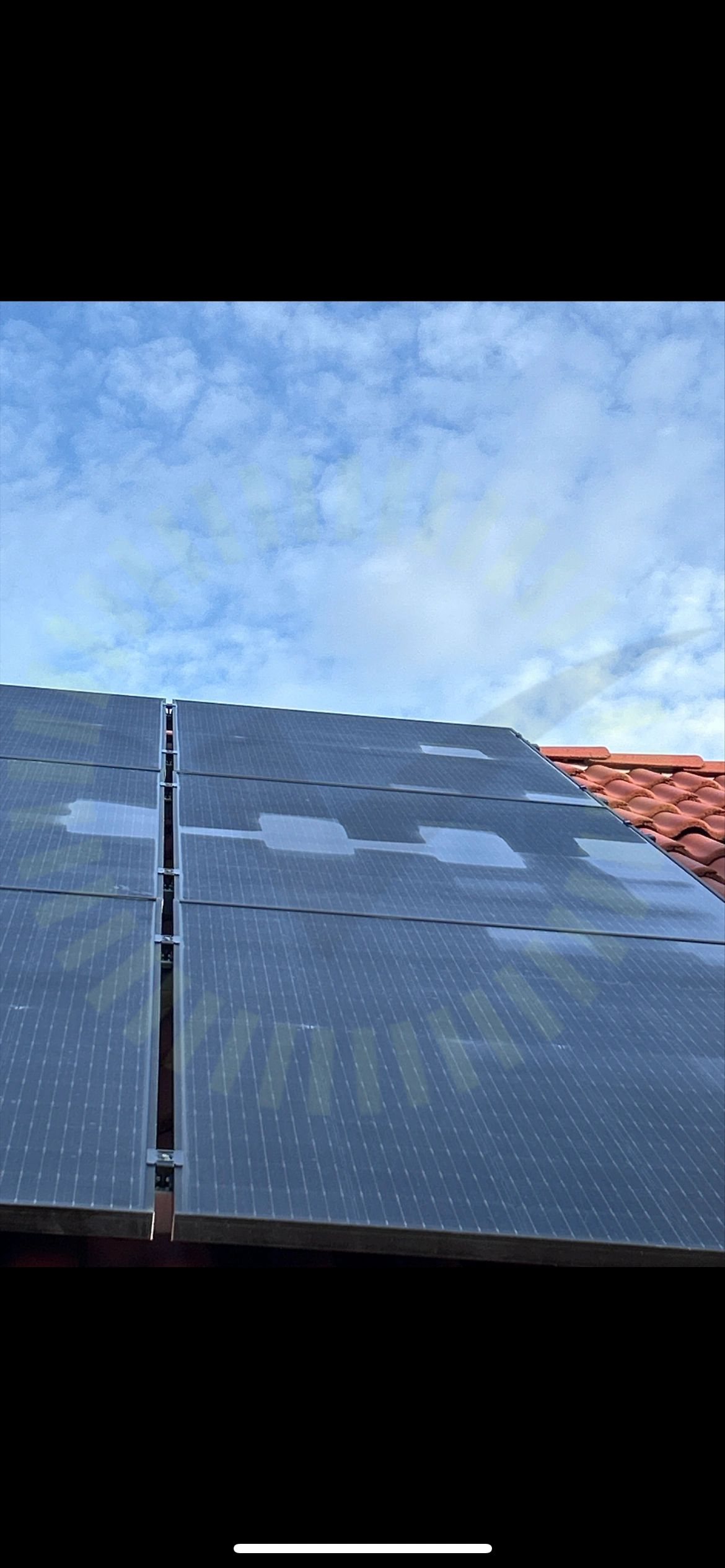

2.2 Punktbelastning
RekommendationPanelernas framsida kan ha utsatts för punktbelastning.

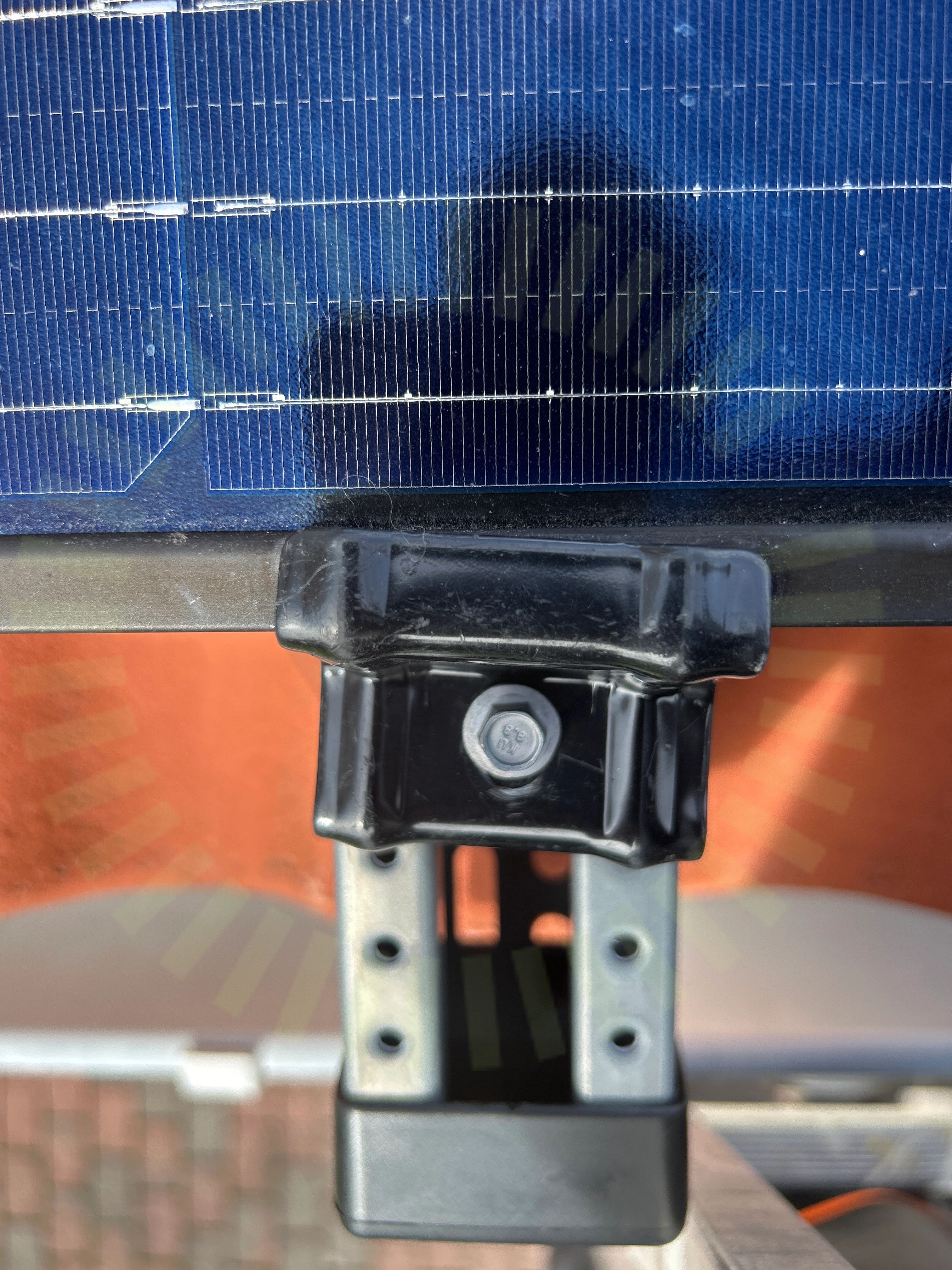

2.3 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
5/24
3.1 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
3.2 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Lägre takhöjd på lilla delen över garaget än i lastberäkning.
Tillverkarens montageanvisningar

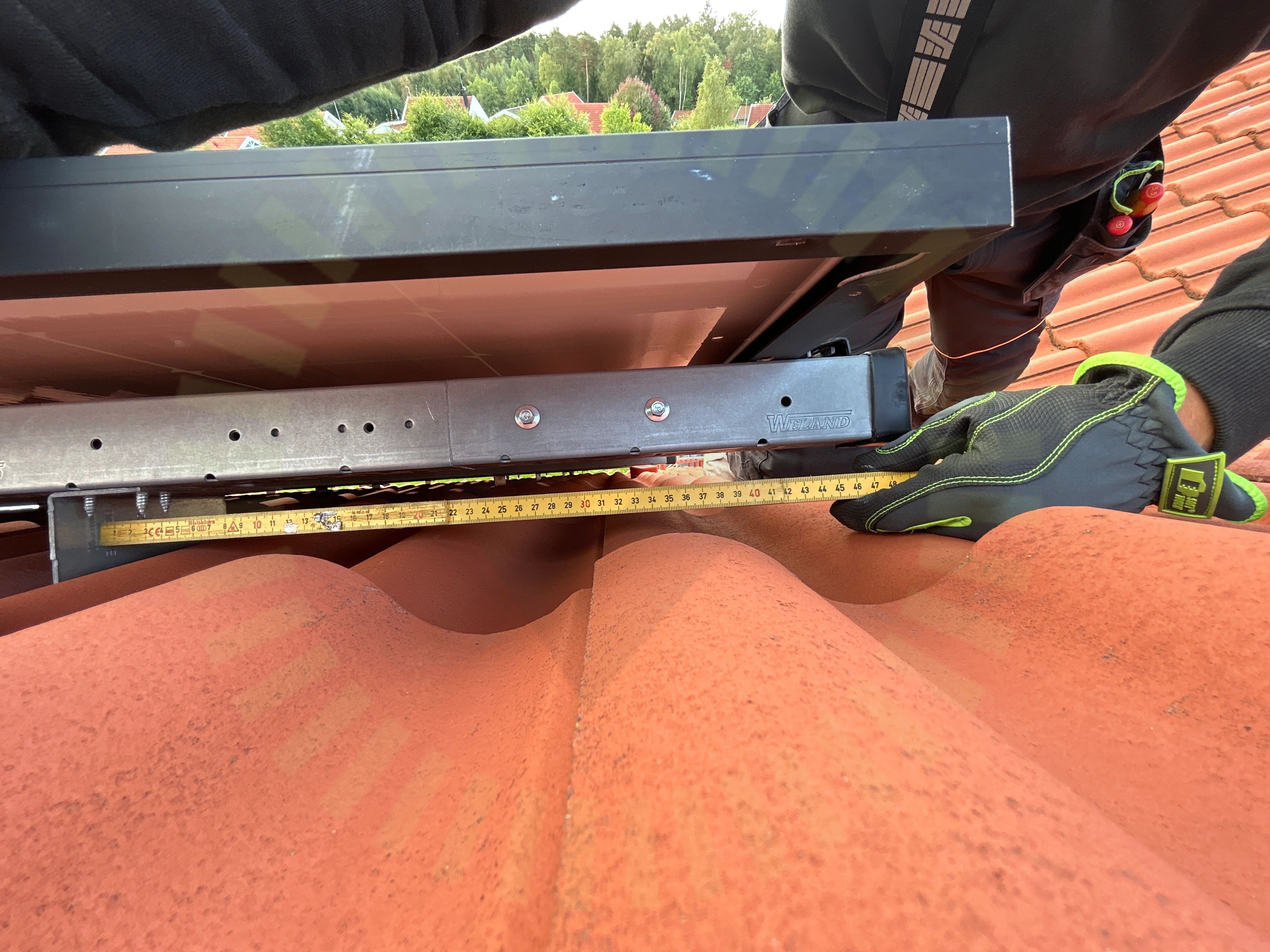

3.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Tillverkarens anvisningar
3.4 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Systemet är vertikalt i lastberäkning och liggandes på taket.
Snö- och vindlastberäkning
3.5 Takkrokarnas CC
Inte godkändFel antal infästningar, 24st istället för 30st enligt lastberäkning.
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
19/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenskarvarTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33

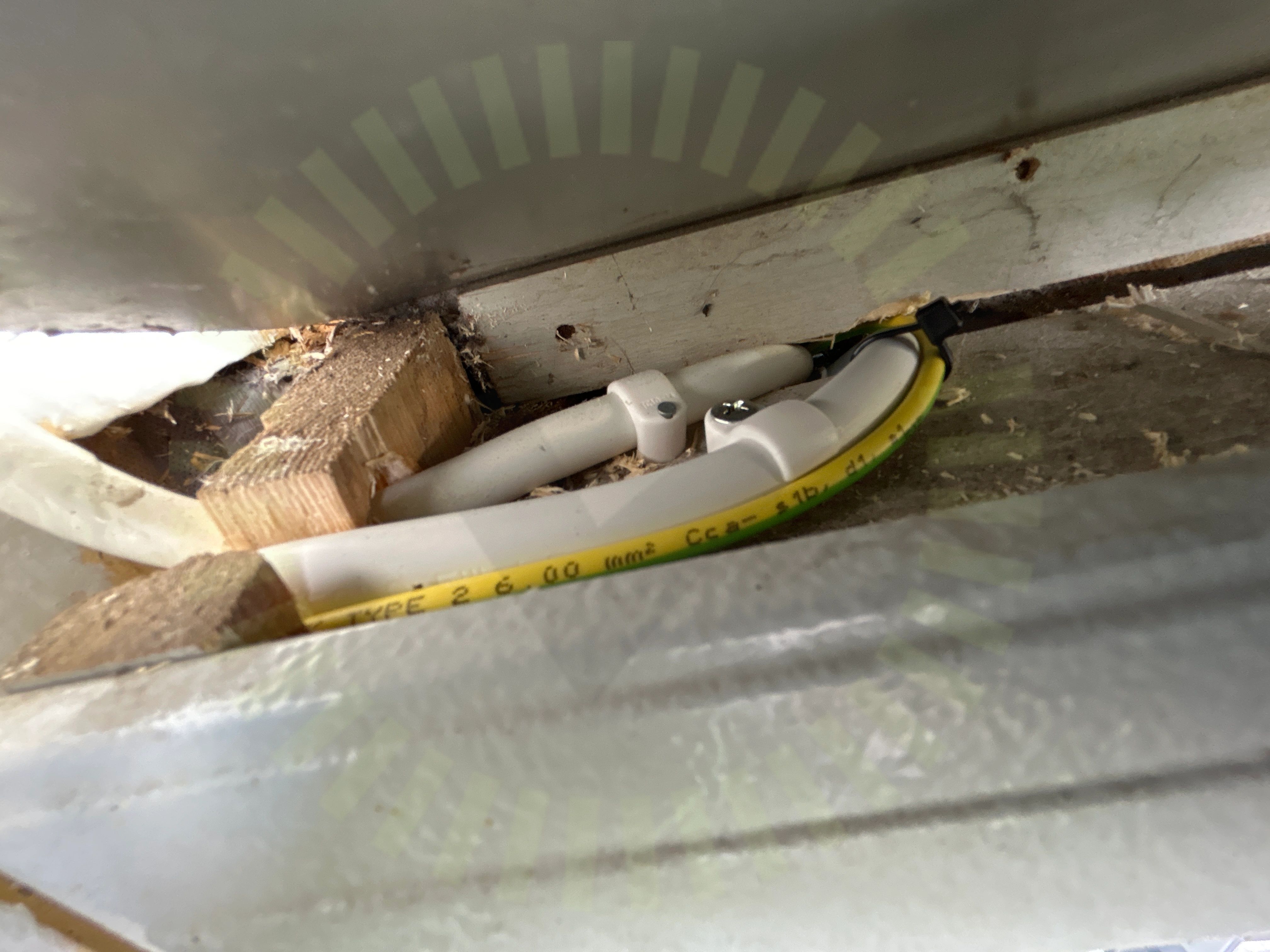

5.1 Genomföringar
Inte godkändGenomföring inte tätad.

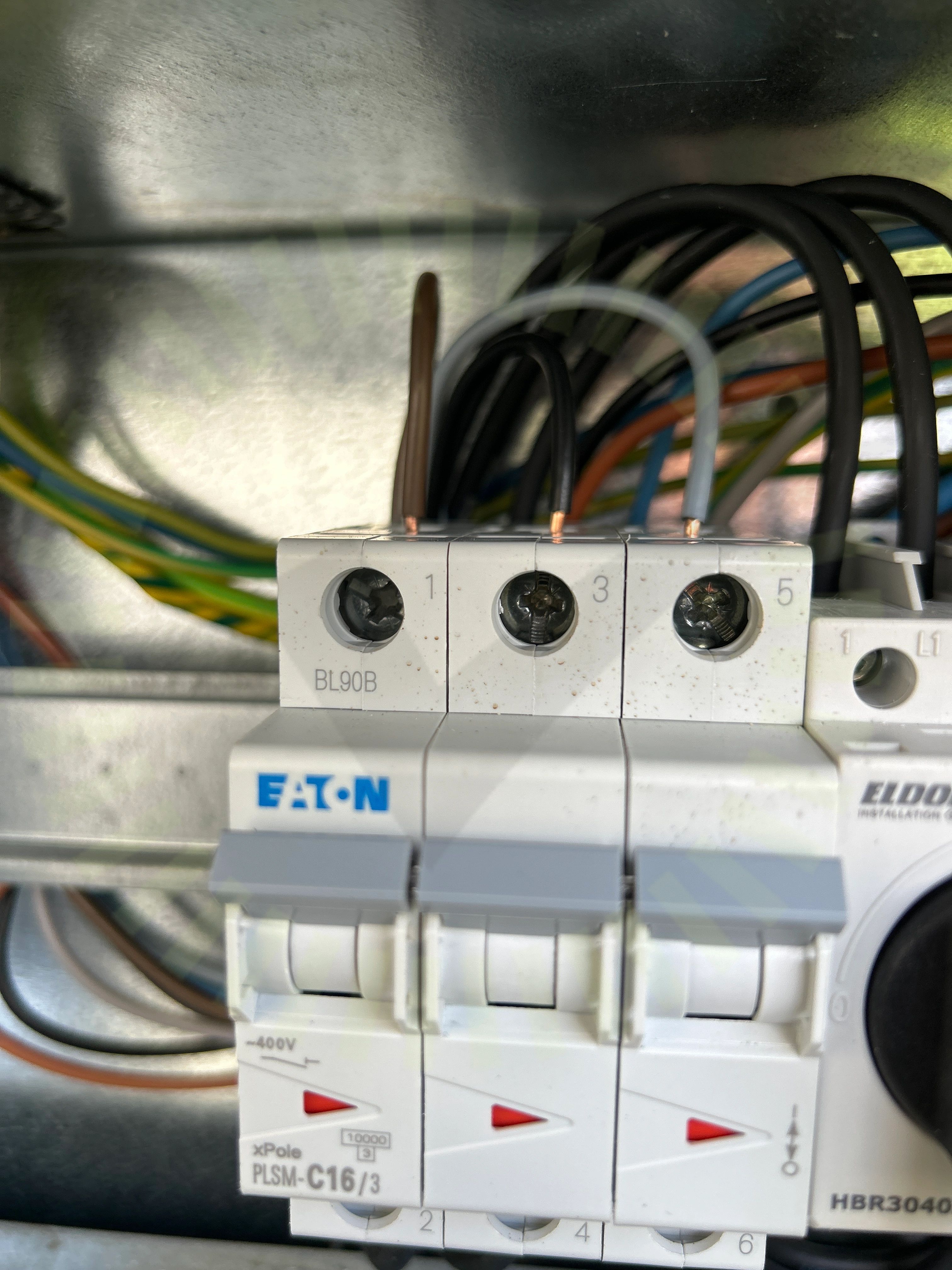

5.2 Uppskalad ledare
Inte godkändLedare är olämpligt långt uppskalade.
Godkända kontrollpunkter
31/33AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt material
