Besiktningsrapport

7.5

Installation genom

Alstra

Datum

28 augusti 2023

Ort

LOMMA, Skåne län

Klämmornas placering

Kontaktdon

Panelkablagets böjradie

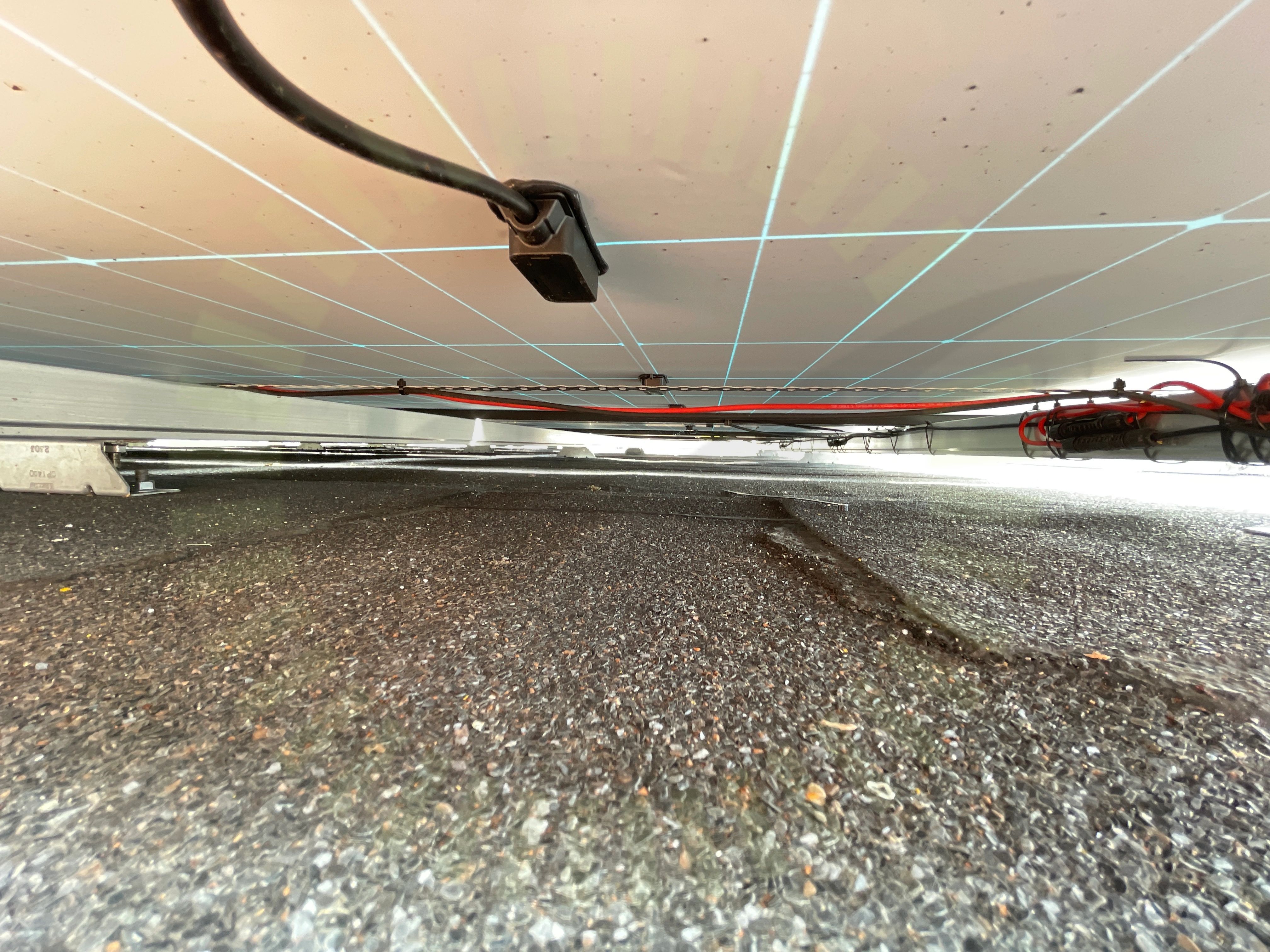

+ 8

81% godkända19% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W

MontagesystemK2 SolidRail med Weland tätskiktsplatta

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

TillbehörSmartmätare: CHINT DTSU666

TillbehörUndercentral

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, K2 SolidRail med Weland tätskiktsplatta

Anmärkningar

7/20

3.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Installation är utförd med två blandade system. Produktgarantier från tillverkare är inte giltiga.

3.2 CC infästningar

Inte godkänd

Två blandade montagesystem, underlag för att kontrollera rätt avstånd mellan infästningar går ej att ta fram.

MA1008 Sid 1 (1) | Version 3 - 220218

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

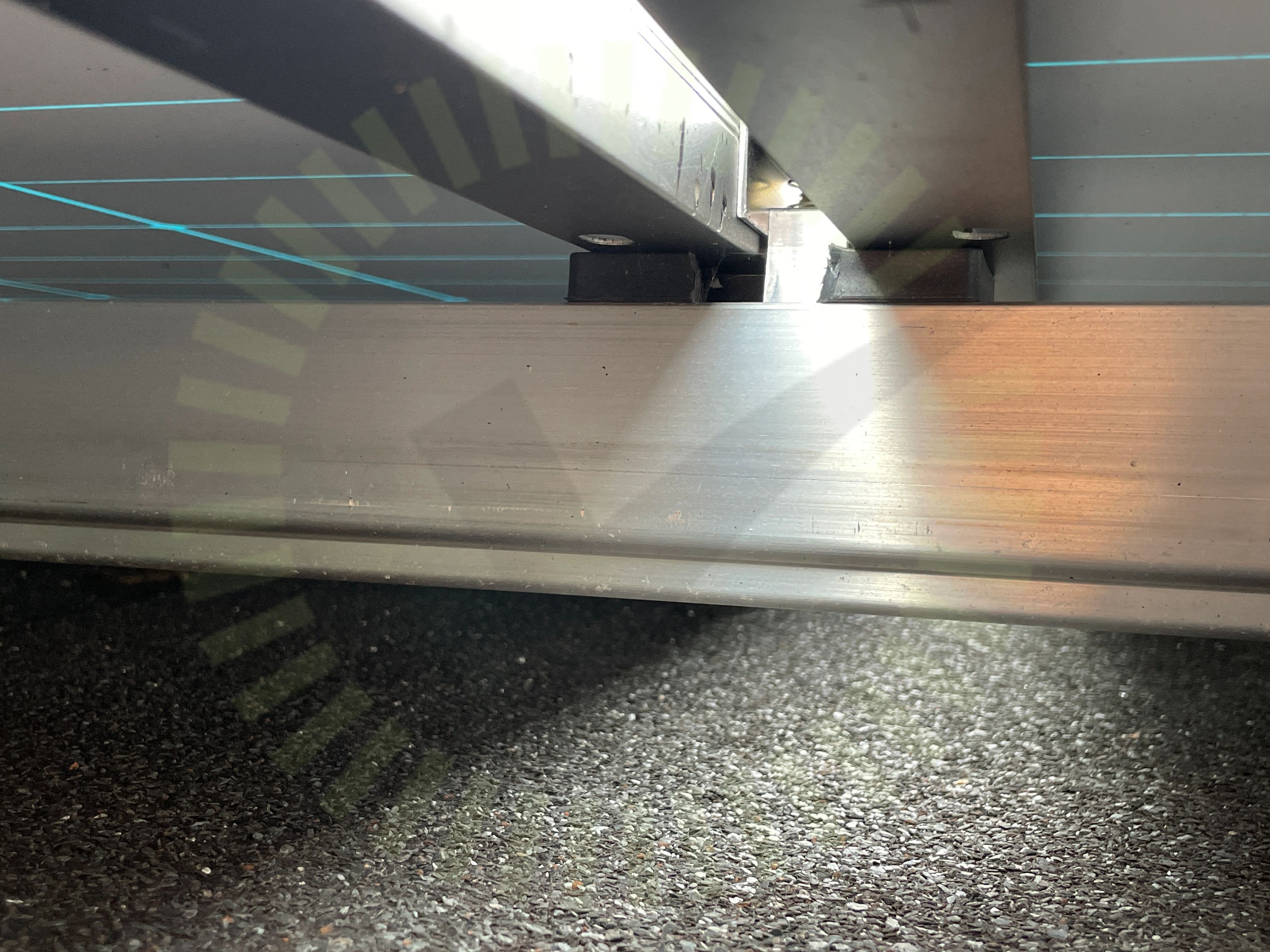

3.4 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

3.5 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas.

3.6 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

3.7 Snö- och Vindlastberäkning

Inte godkänd

Två blandade montagesystem, en korrekt lastberäkning går ej att ta fram.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/20

Använd skruv för klämmaAnvänd tätskiktsdukKlämmans placering i skenaMittklämmaPanelramens höjdSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenskarvarSkyddSvetsning av pappVäderbeständigt material

Tak 1, Trina: TSM-DE09R.05 405-425W

Anmärkningar

3/15

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 19-22

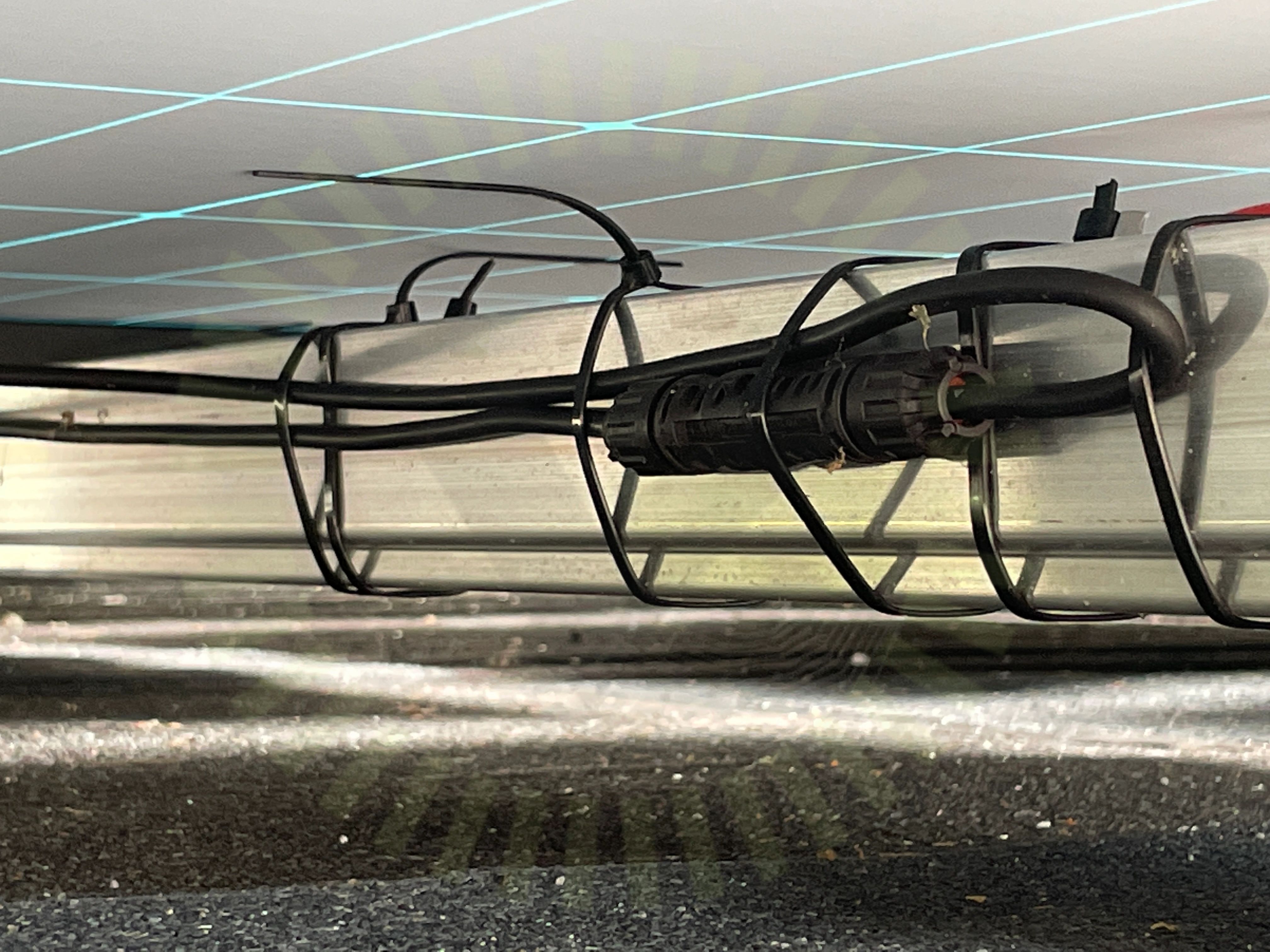

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

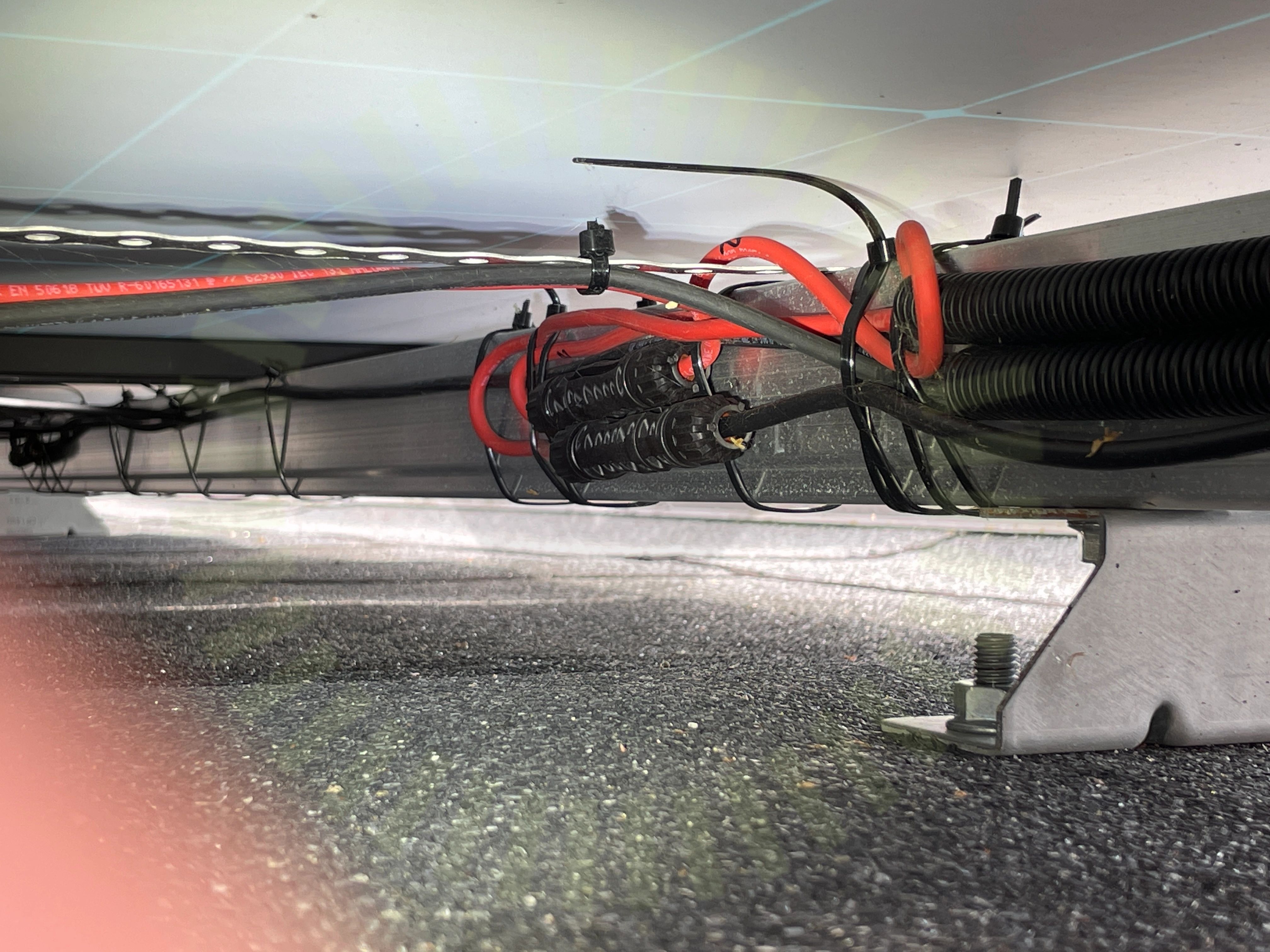

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/6

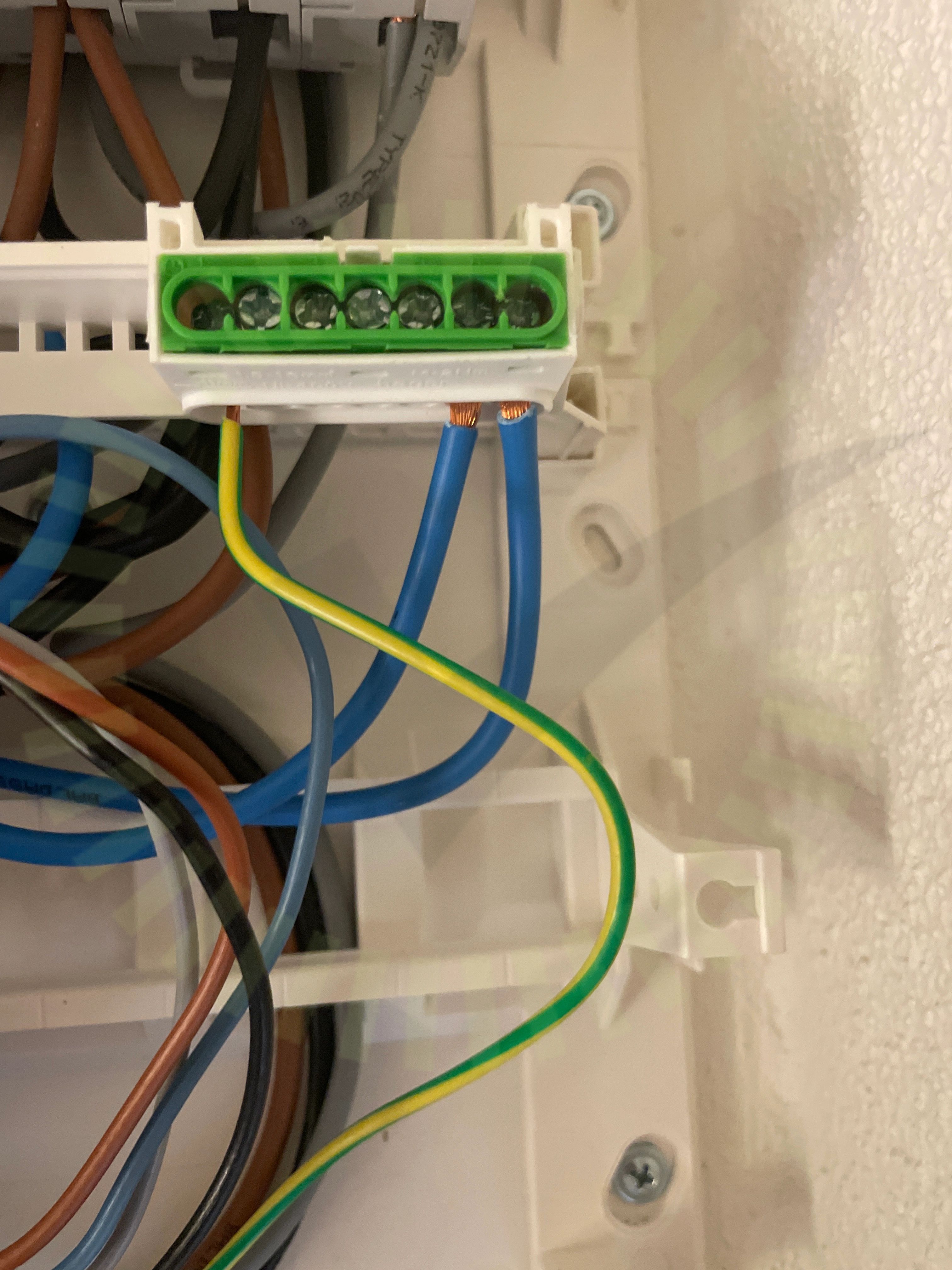

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/6

BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

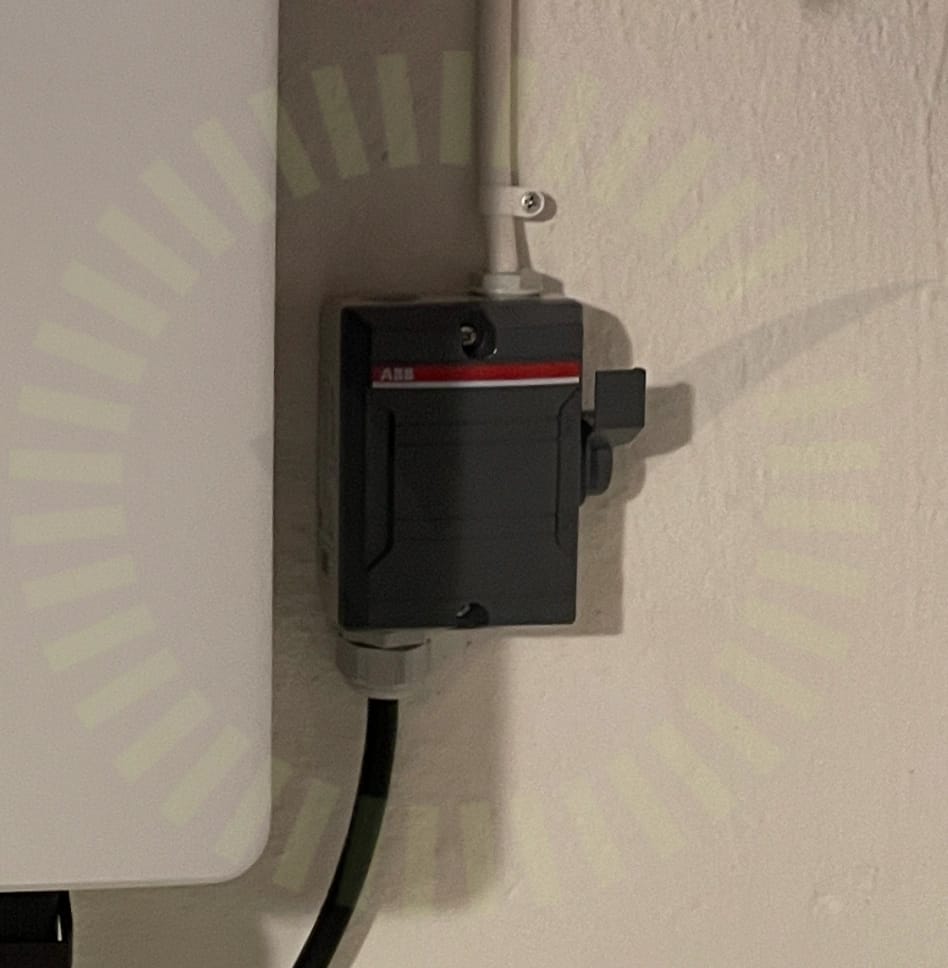

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav på arbetsbrytare för växelriktare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

5/35

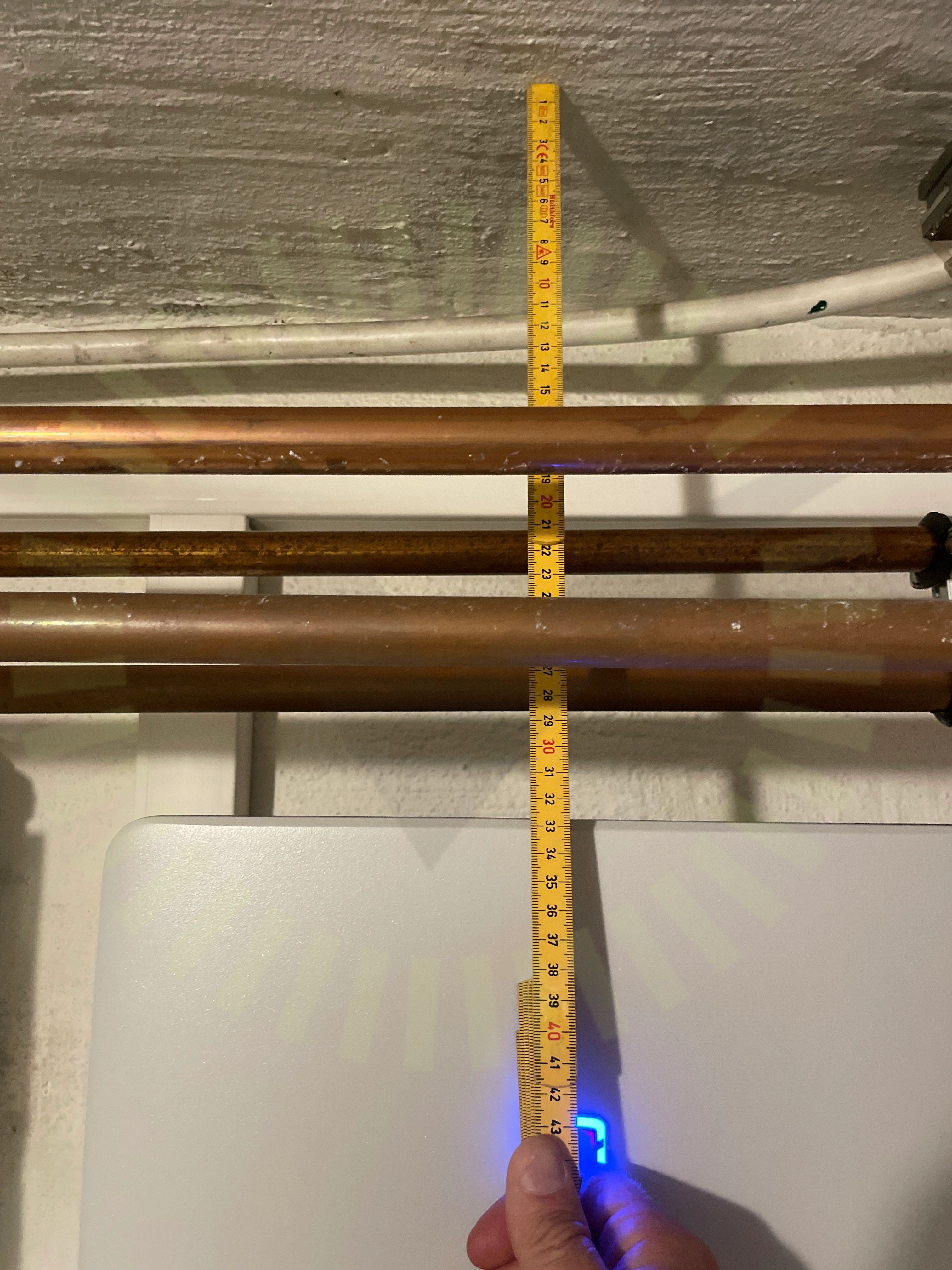

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

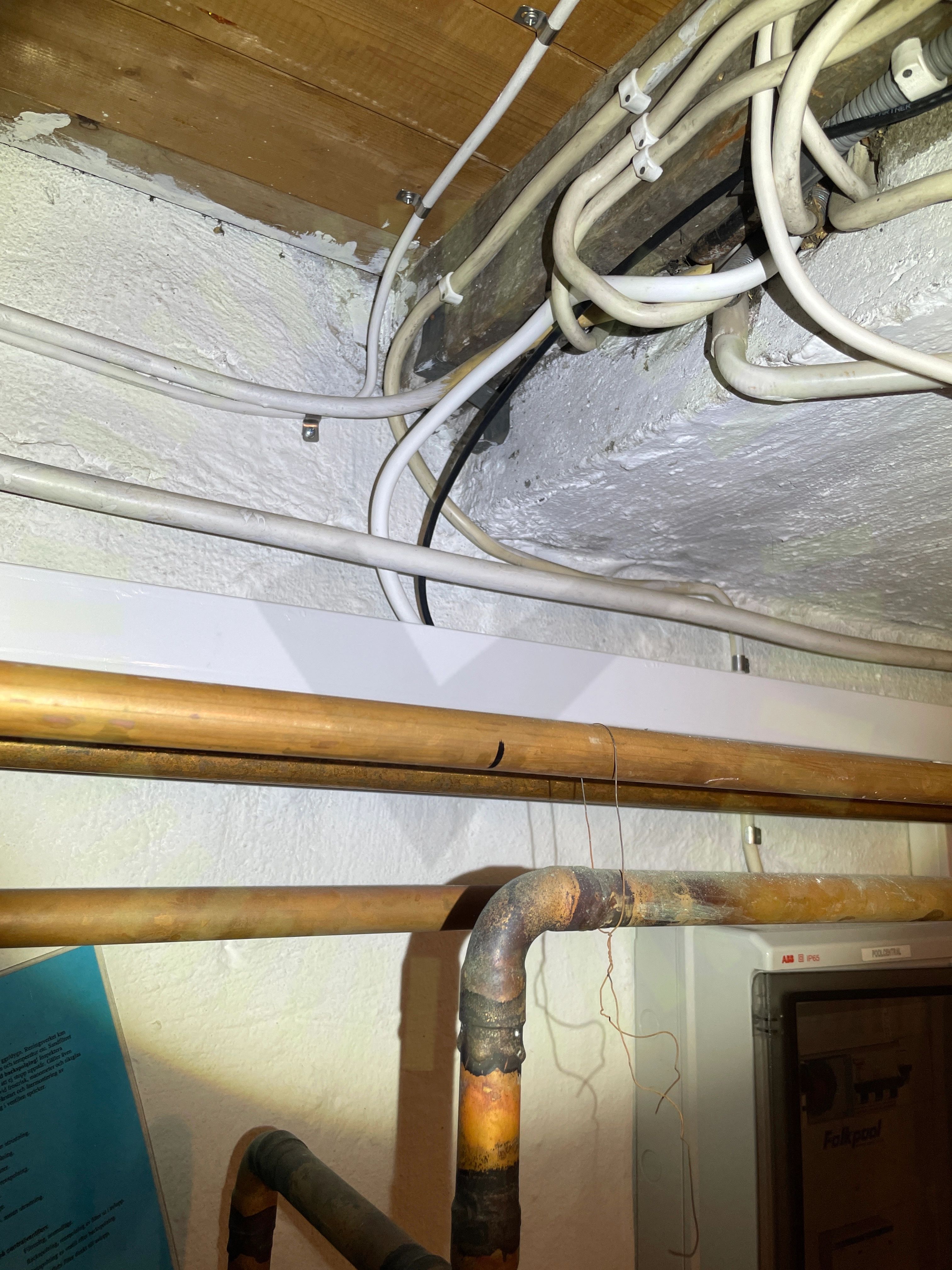

7.2 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst.

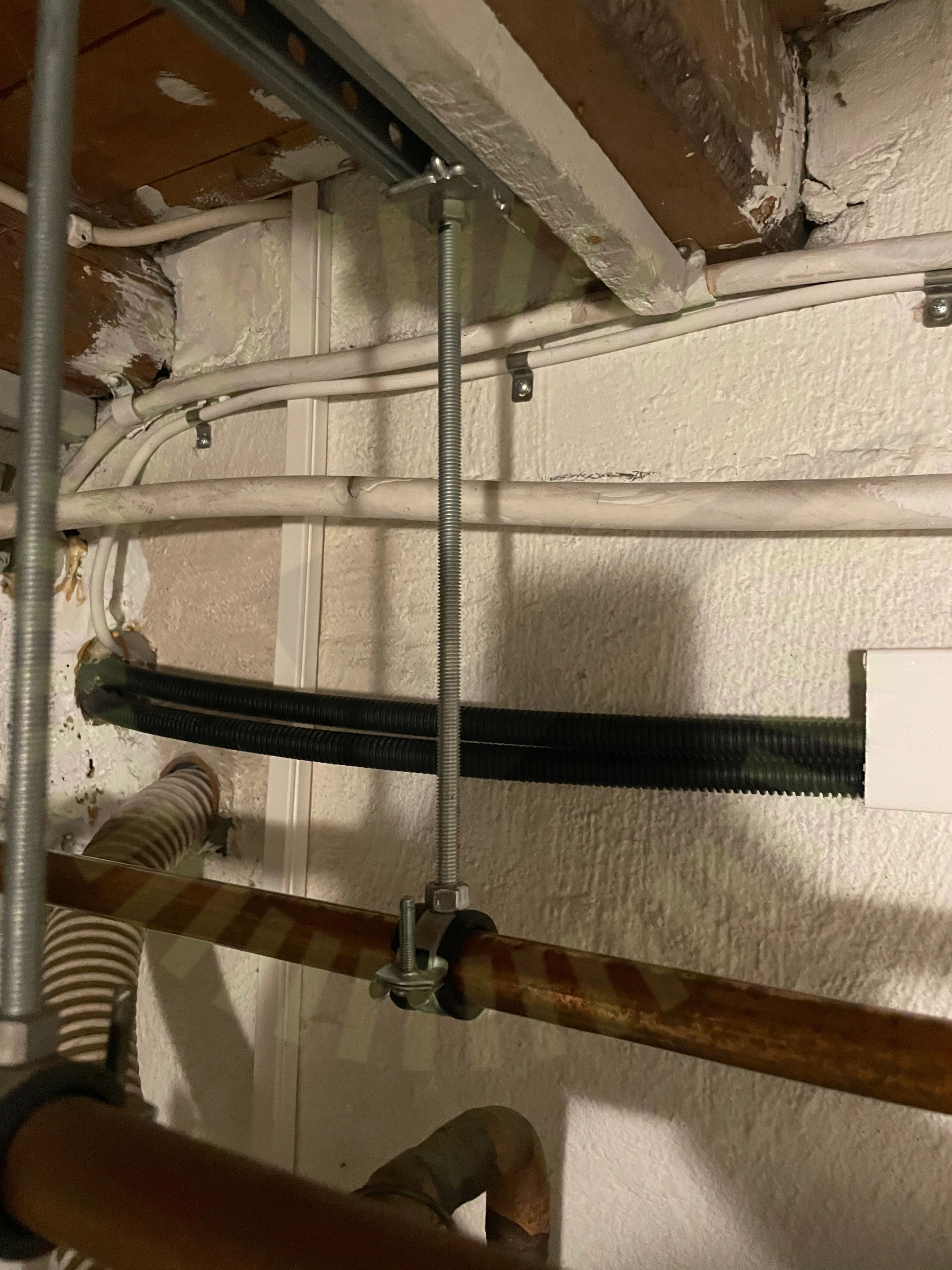

7.3 DC Kablage förläggning

Inte godkänd

Slangarna för DC kablage är inte uppfästa så de har tillräckligt stöd.

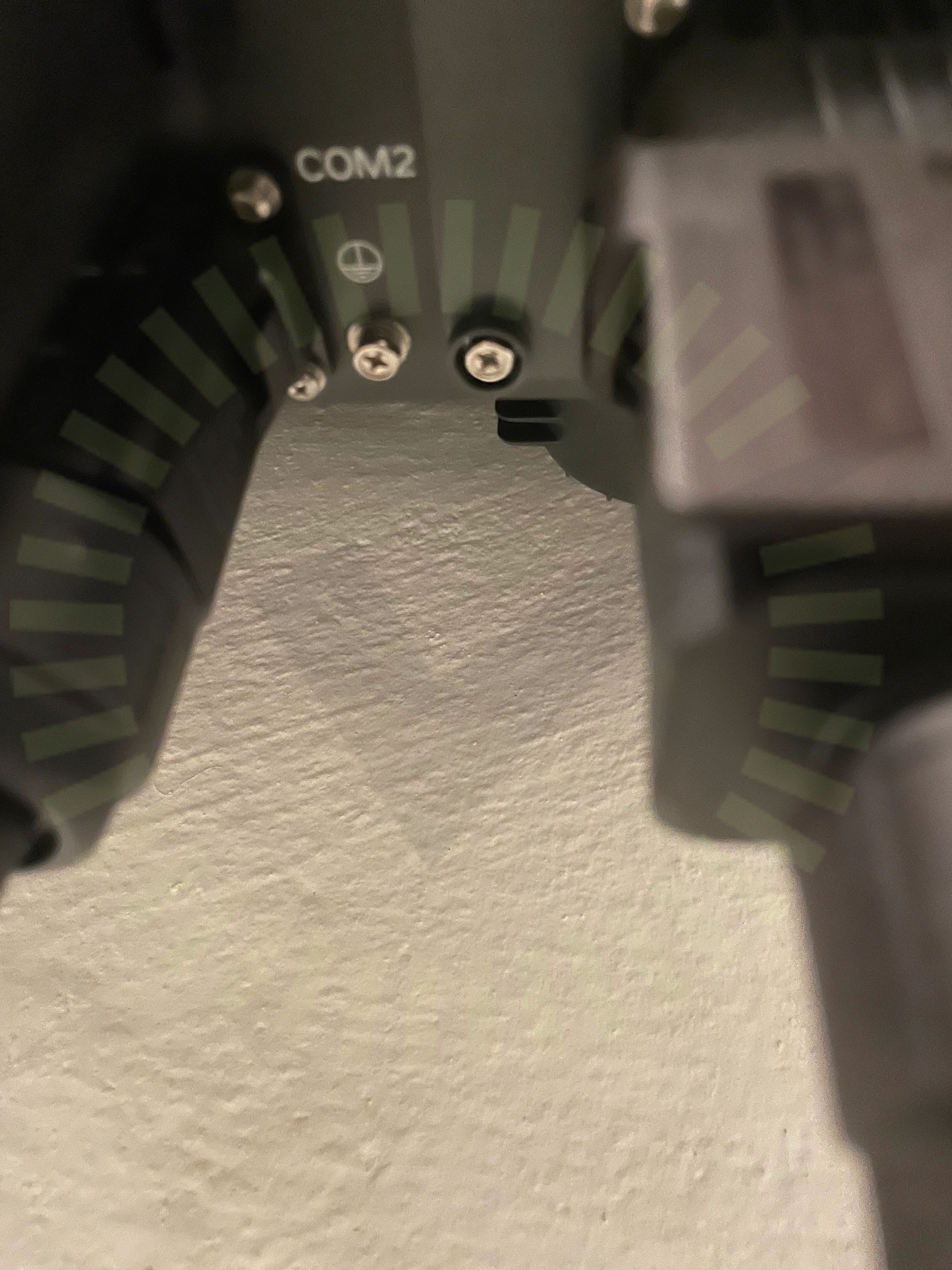

7.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

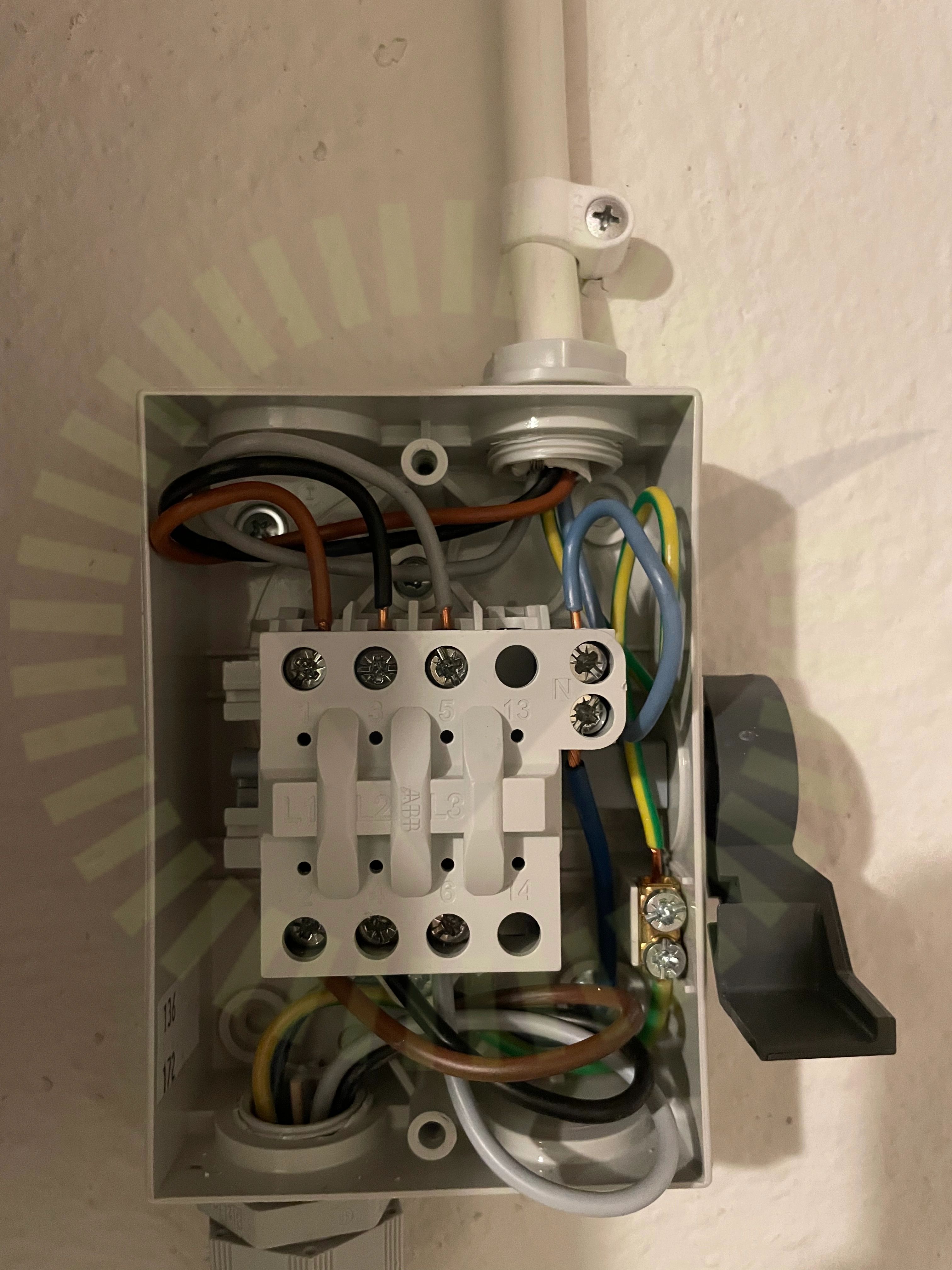

7.5 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade, detta gäller i arbetsbrytare.

Godkända kontrollpunkter

30/35

AC Anslutning VäxelriktareAC BöjradieBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
