Besiktningsrapport

9.5

Installation genom

Sesol

Datum

21 september 2023

Ort

Mölnlycke, Västra Götalands län

Skenskarvar

Skydd mot beröring

Panelkablagets böjradie

+ 2

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/41

2.1 Väderskydd

Rekommendation

Står i sol någon timme på förmiddagen.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

2.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

2.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

38/41

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkarp kantVarning för backspänningVäderbeständigt materialSkadat kablageSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för likspänningVäxelriktarens IP klassning

Longi: LR5-54HPB 390-410M

Anmärkningar

1/16

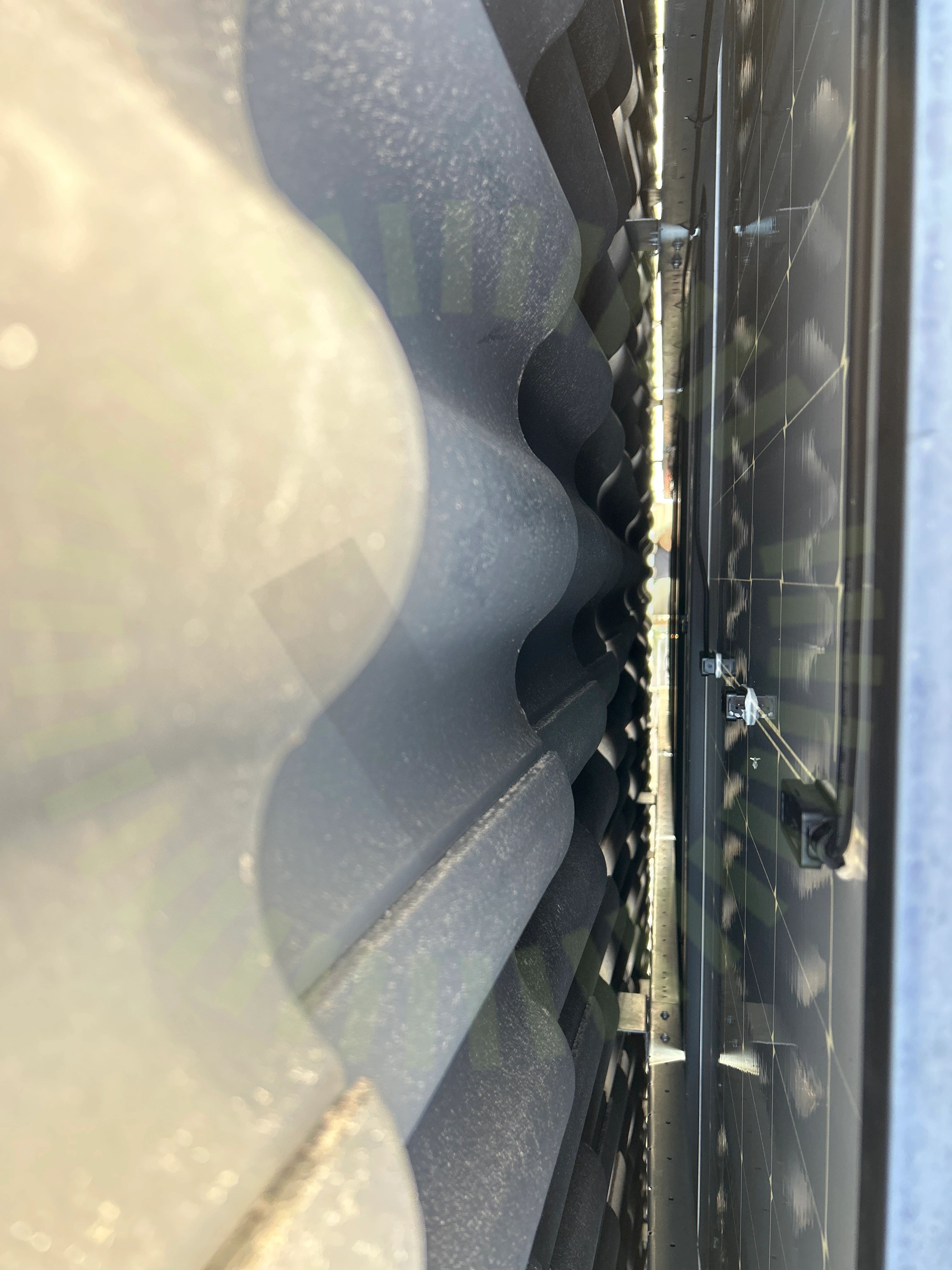

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kopplingslådan.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/1

4.1 Olika färg på paneler.

Kundkommentar

6st paneler har olika färg. Kund har bättre bilder.

Undercentral

Anmärkningar

1/7

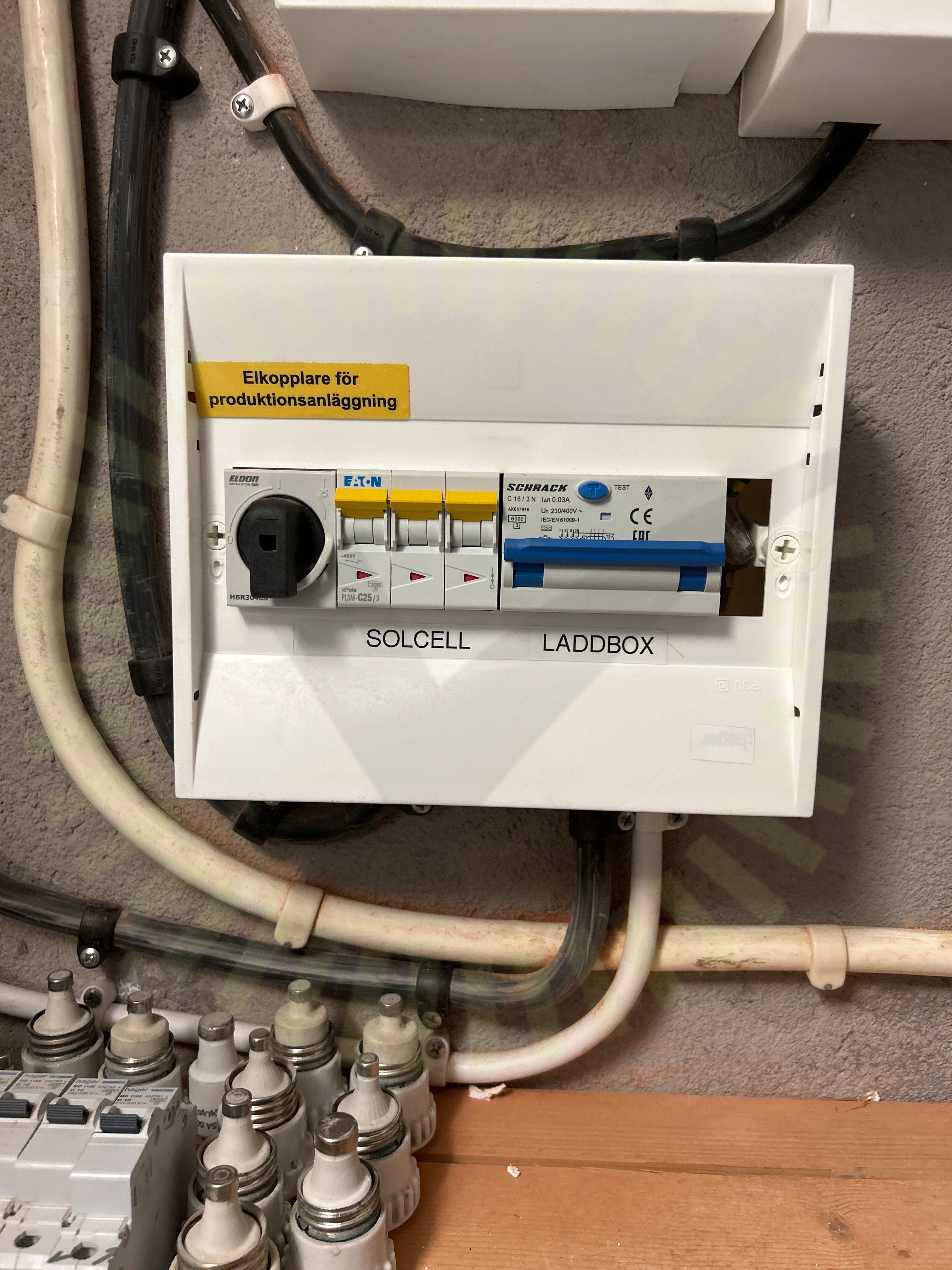

5.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

6/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlacering

Växelriktare

Anmärkningar

1/1

6.1 Underlag förväntad produktion

Inte godkänd

Produktionen begränsas under sommaren, upp till 5 h per dag. Större växelriktare är ej möjligt pga huvudsäkringens begränsning. Kund ifrågasätter om detta beaktades vid beräkning av årsproduktion i offerten. Projekteringsunderlag saknas.

Weland Stål: Råspont

Anmärkningar

2/22

7.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild ej möjlig att ta. Bild finns hos Sesols egenkontroll.

7.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Underbyggnad
