Besiktningsrapport

9.1

Installation genom

Sun4Energy

Datum

29 december 2023

Ort

Söderby, Stockholms län

Skenans utstick för klämma

Skenornas överhäng

Kabeluppfästning

+ 6

90% godkända10% ej godkända

Om installationen

PanelerEurener: MEPV 108

MontagesystemESDEC Lutande Panntak

VäxelriktareSolax X3-Hybrid G4 5.0-15.0kW

BatteriSolaX Triple Power 5.8-23 kWh

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: DTSU666

Anmärkningar

1/4

2.1 Placering av CT klämmor

Inte godkänd

Mätaren är inte rätt placerad, den skall placeras så den mäter alla laster i fastigheten.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Godkända kontrollpunkter

3/4

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

ESDEC Lutande Panntak

Anmärkningar

4/24

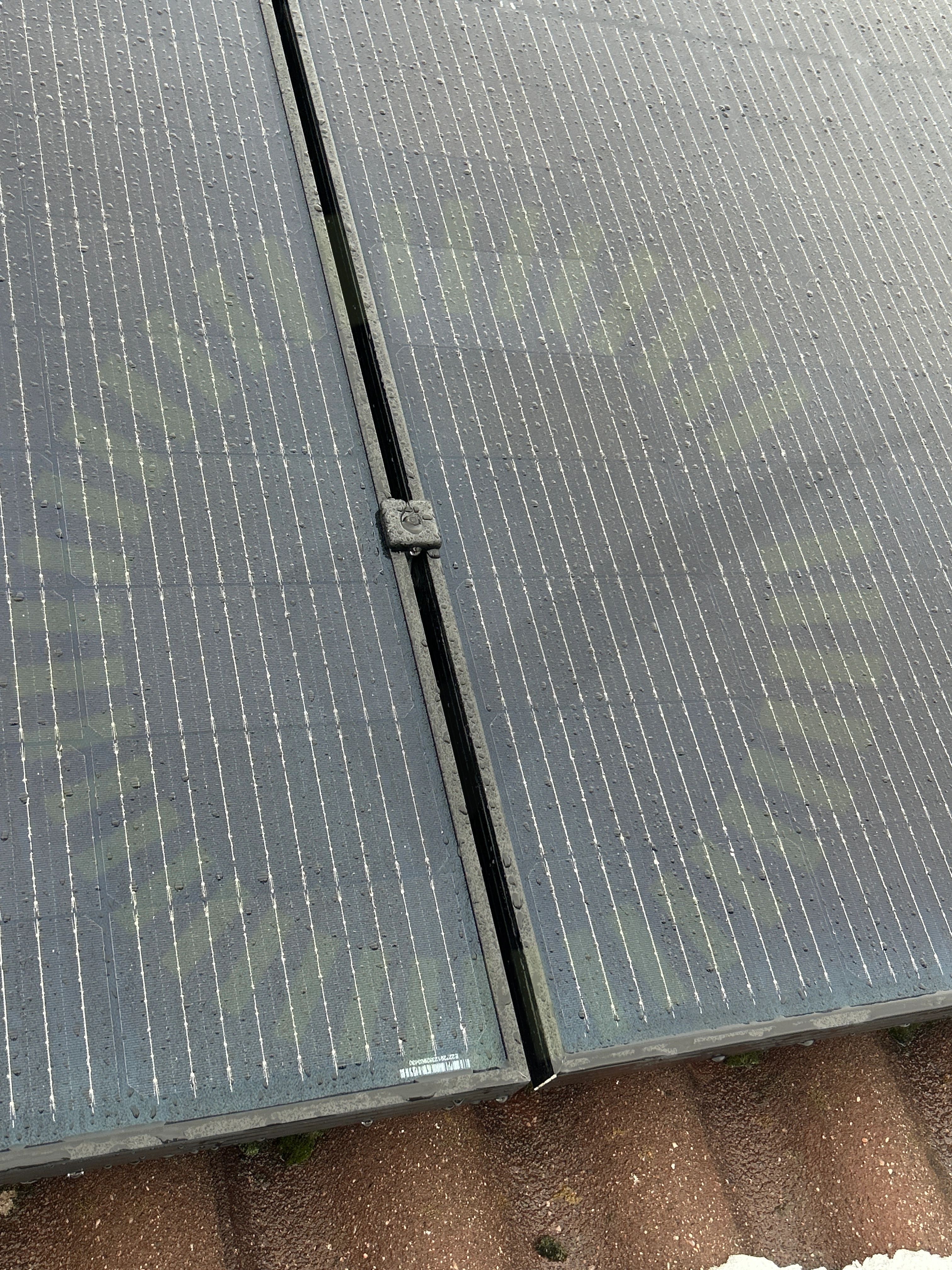

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

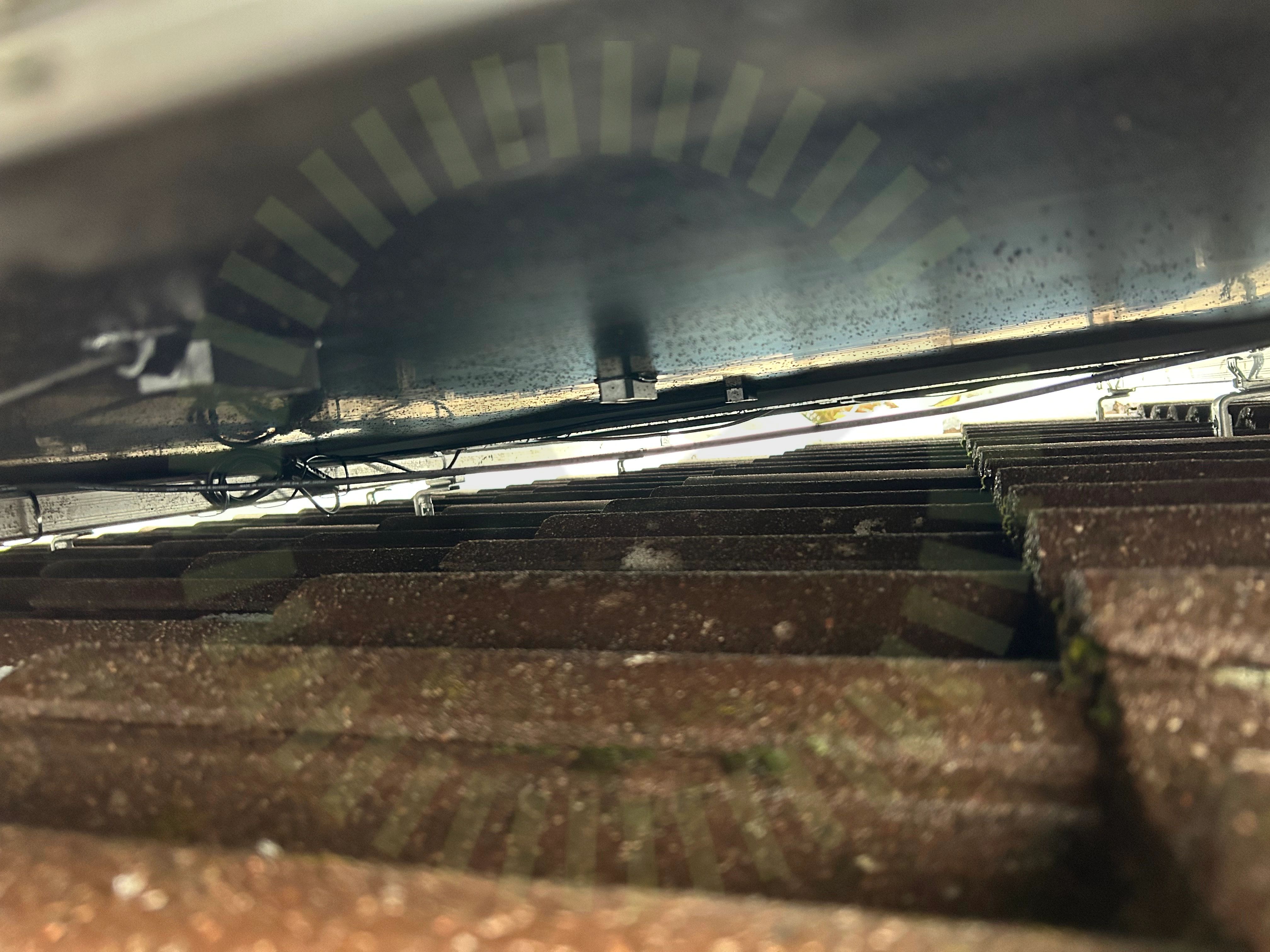

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

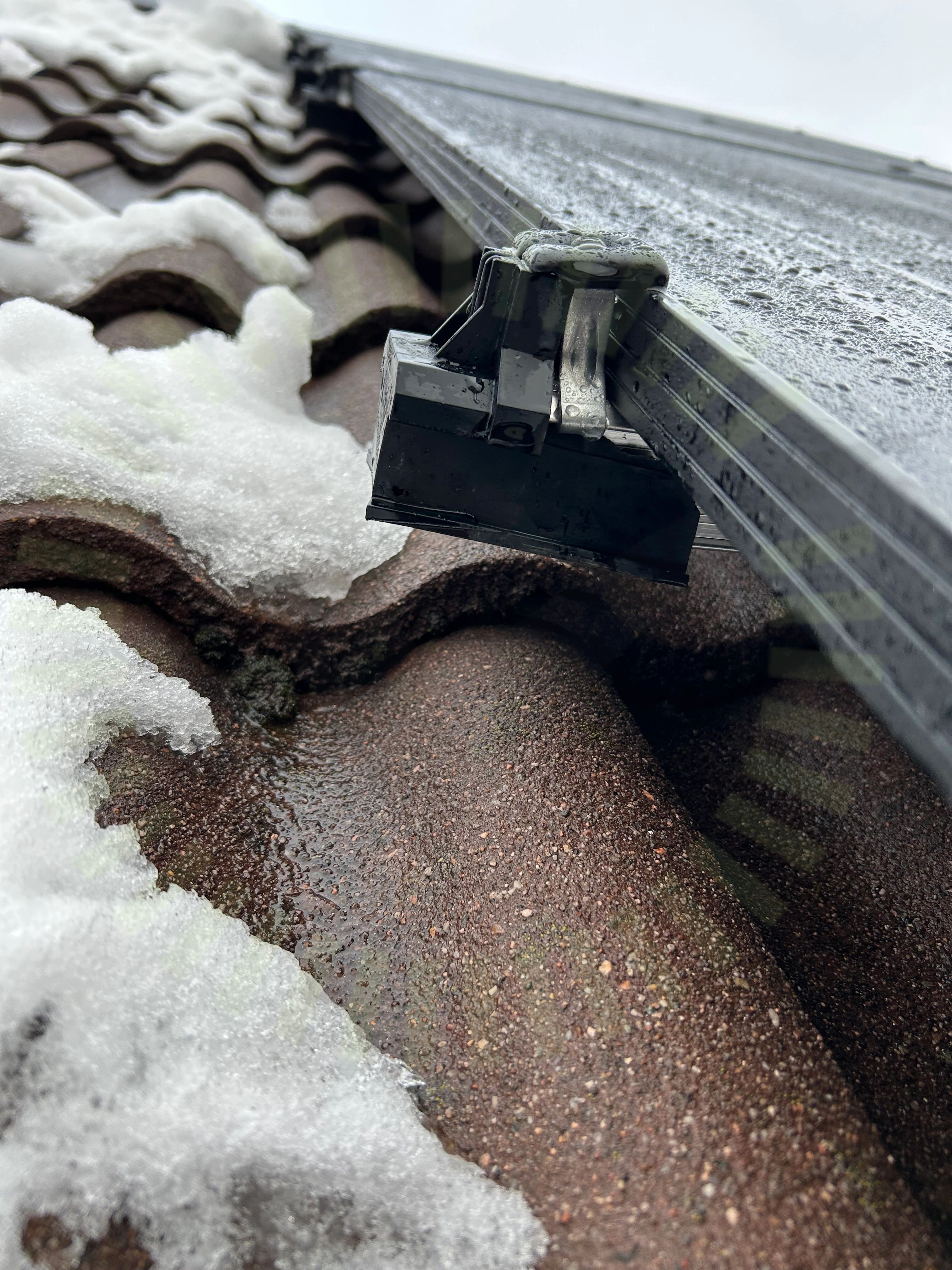

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändstycke ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

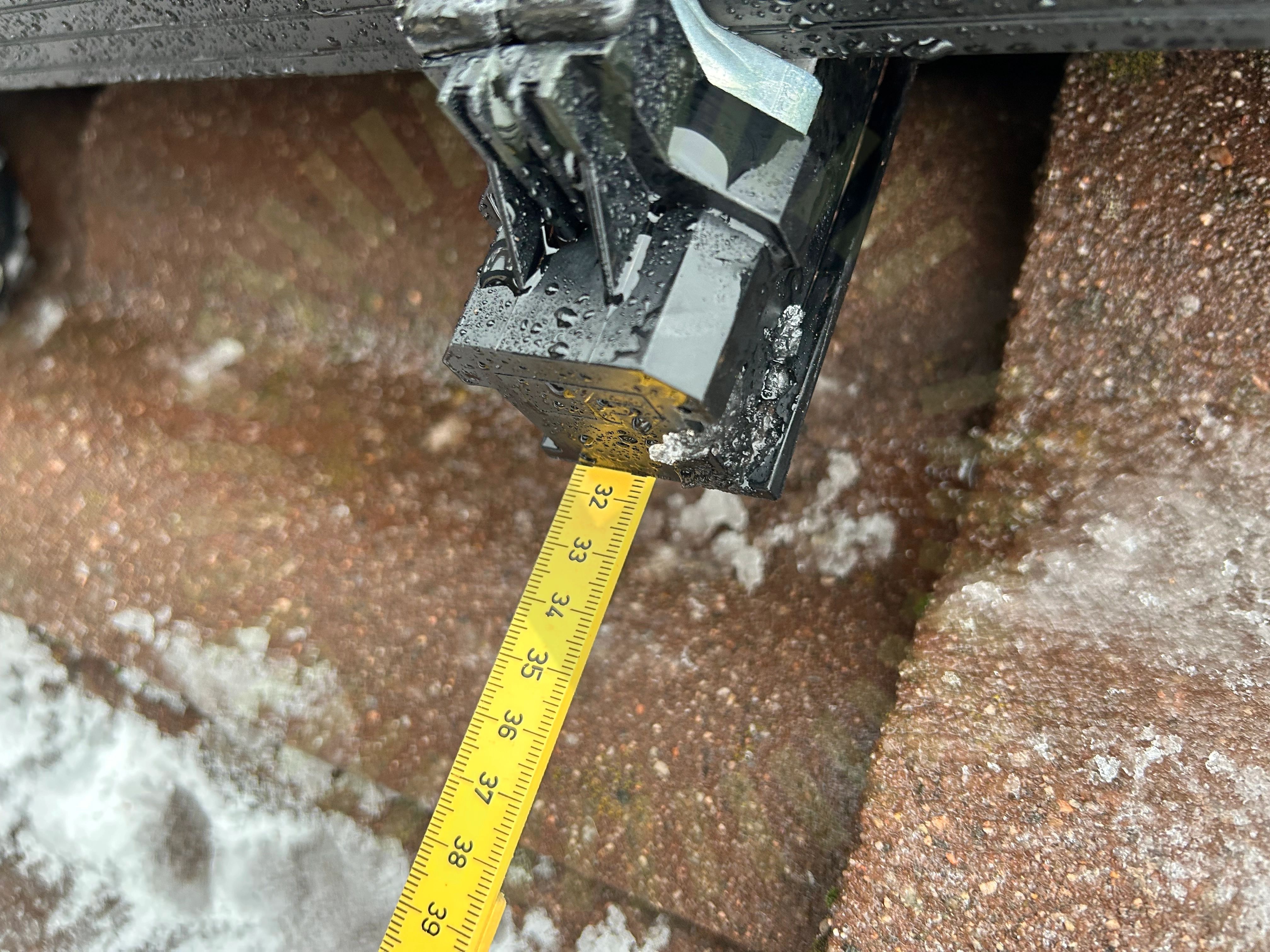

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

20/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Eurener: MEPV 108

Anmärkningar

1/14

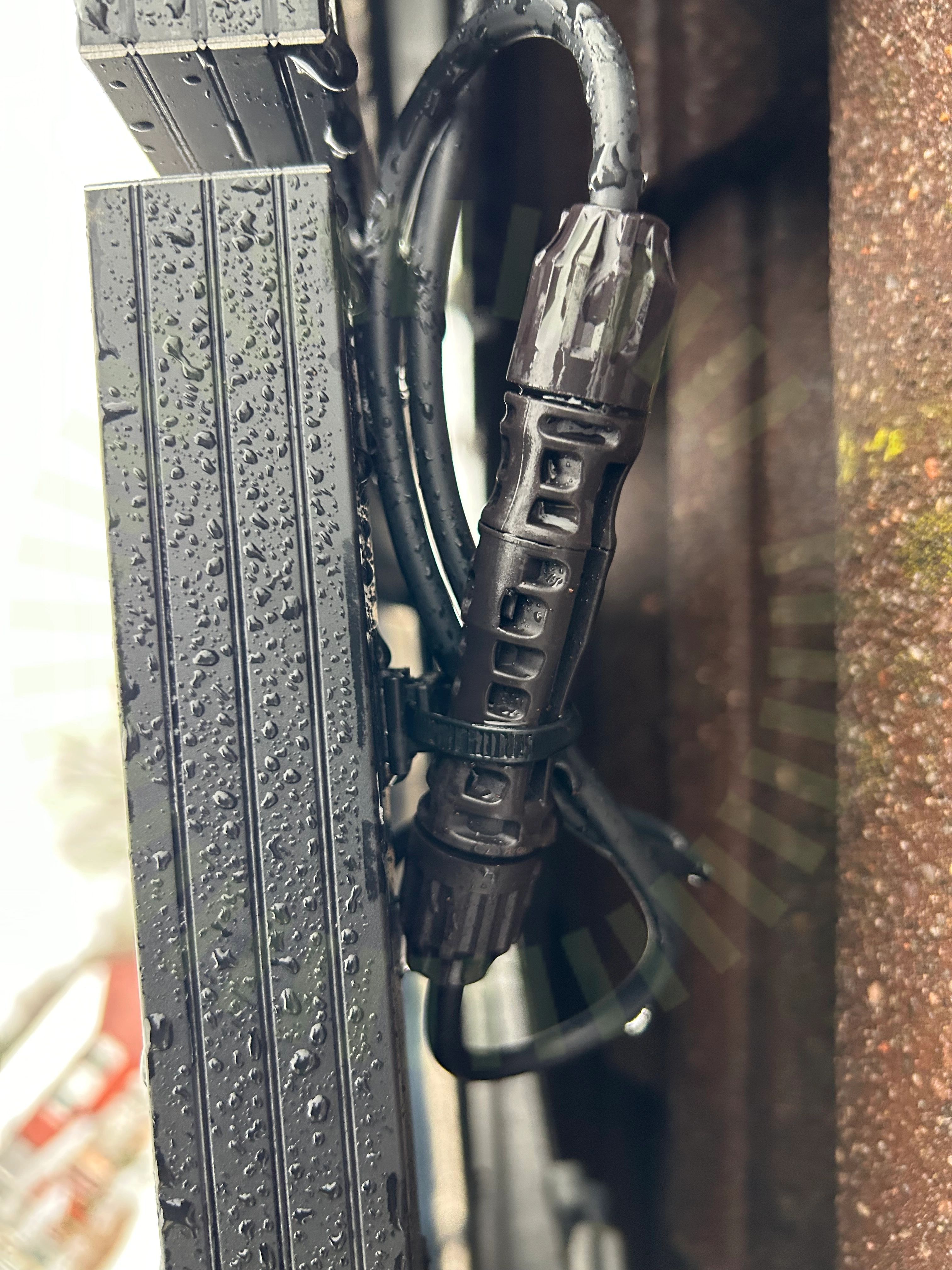

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolaX Triple Power 5.8-23 kWh

Godkända kontrollpunkter

10/10

AnslutningFastsäkring av produktJordning av chassiKabeluppfästningKommunikationskabelKontakterPlaceringRakt placeradUtrymmeVäderskydd

Solax X3-Hybrid G4 5.0-15.0kW

Anmärkningar

6/41

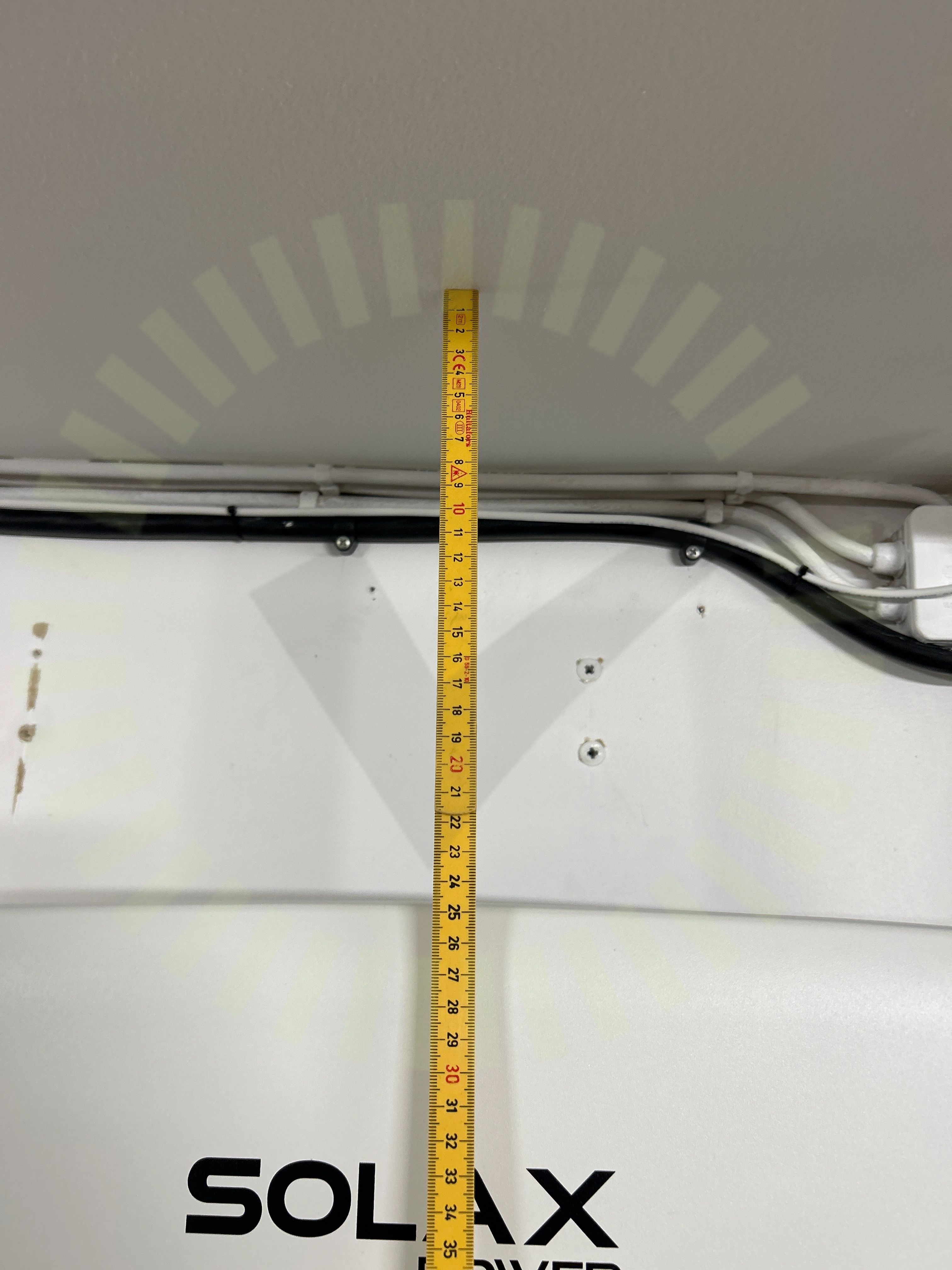

6.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte placerad enligt tillverkarens anvisningar. Kund och installatör överrens om avvikelse.

Solax X3-Hybrid Series 5 - 15 kW User Manual, Sida 28

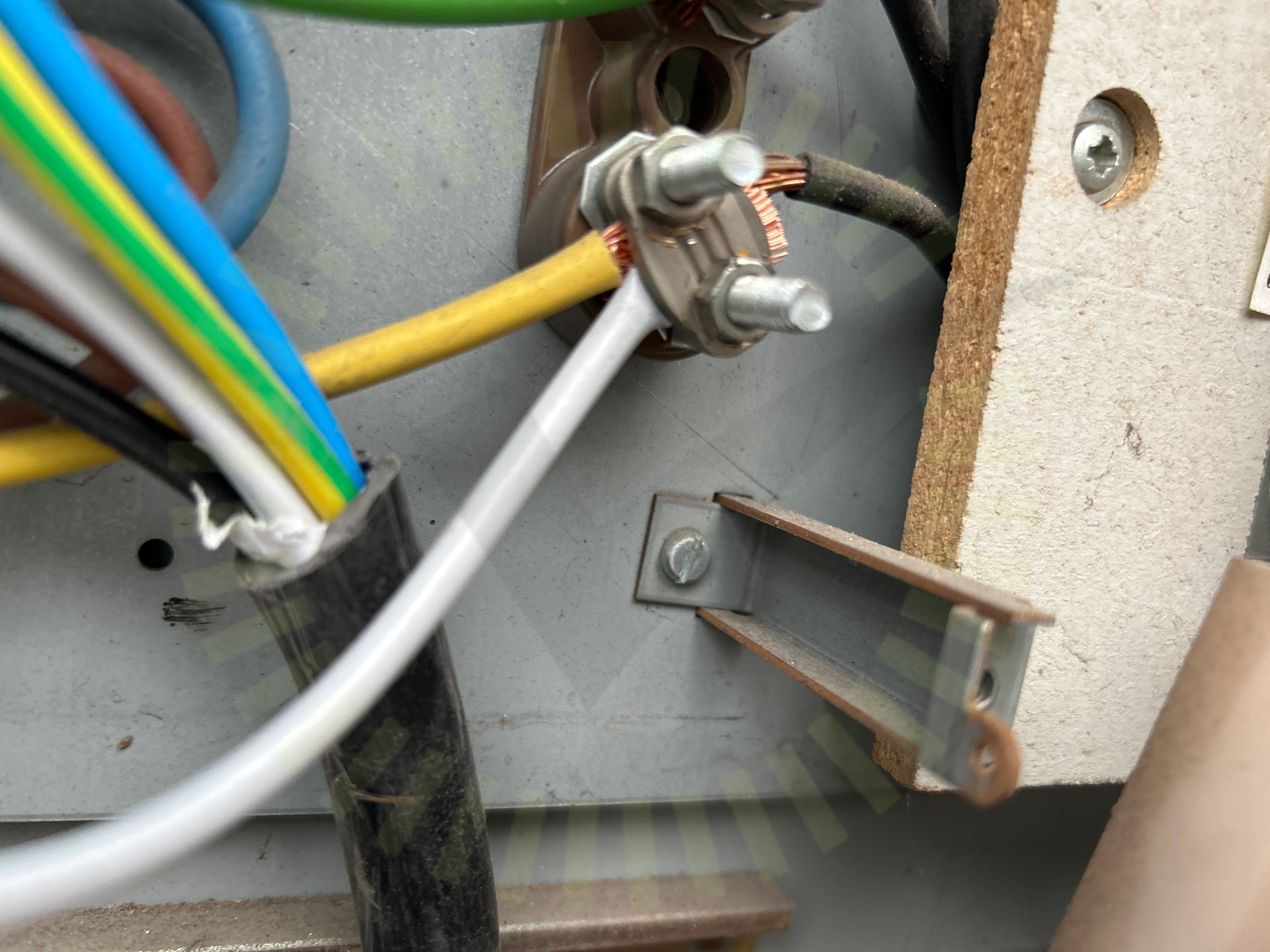

6.2 Anslutning av ledare

Inte godkänd

Isolering klämd i plint.

SS 436 40 00 (134.1.4)

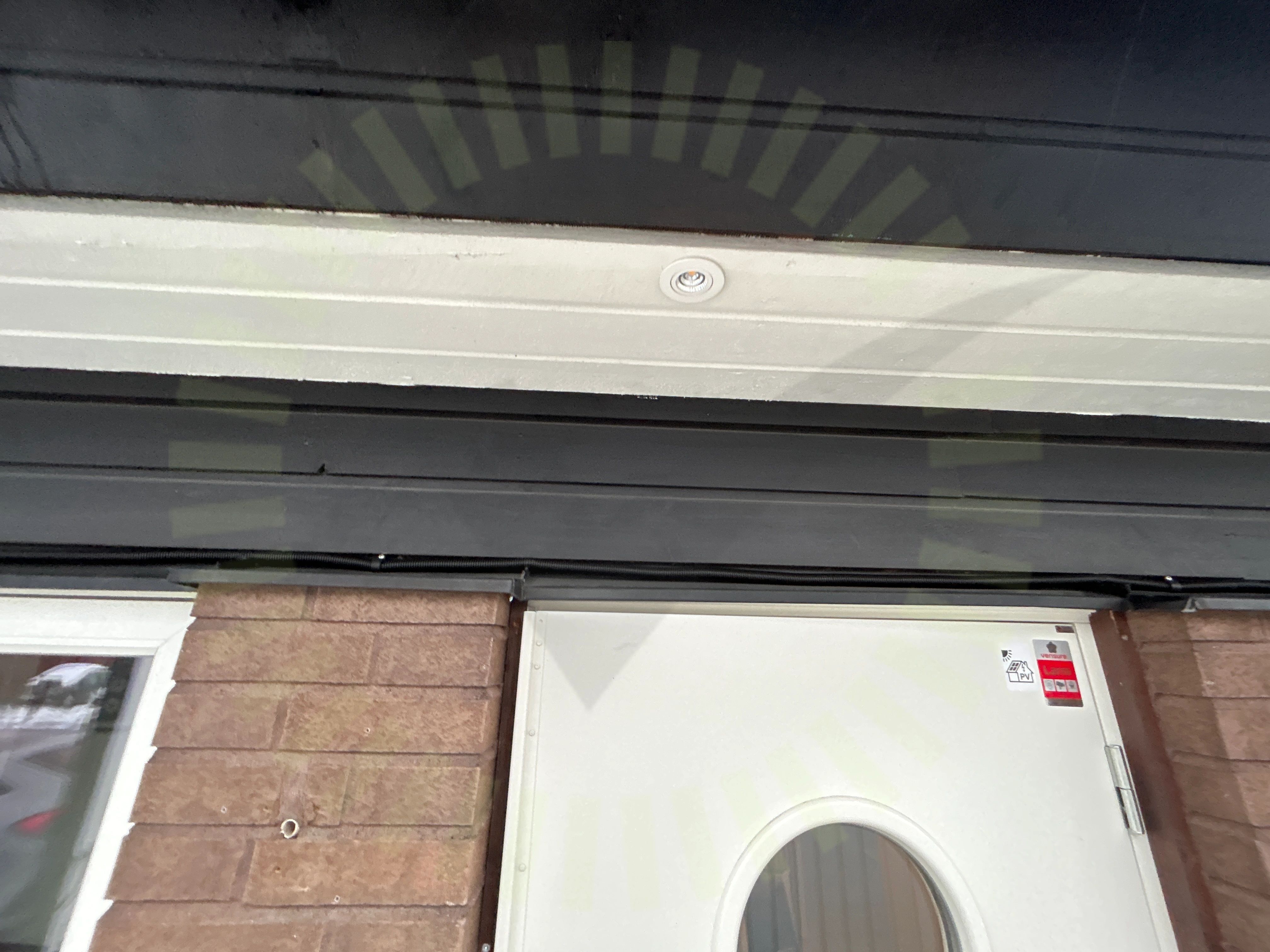

6.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

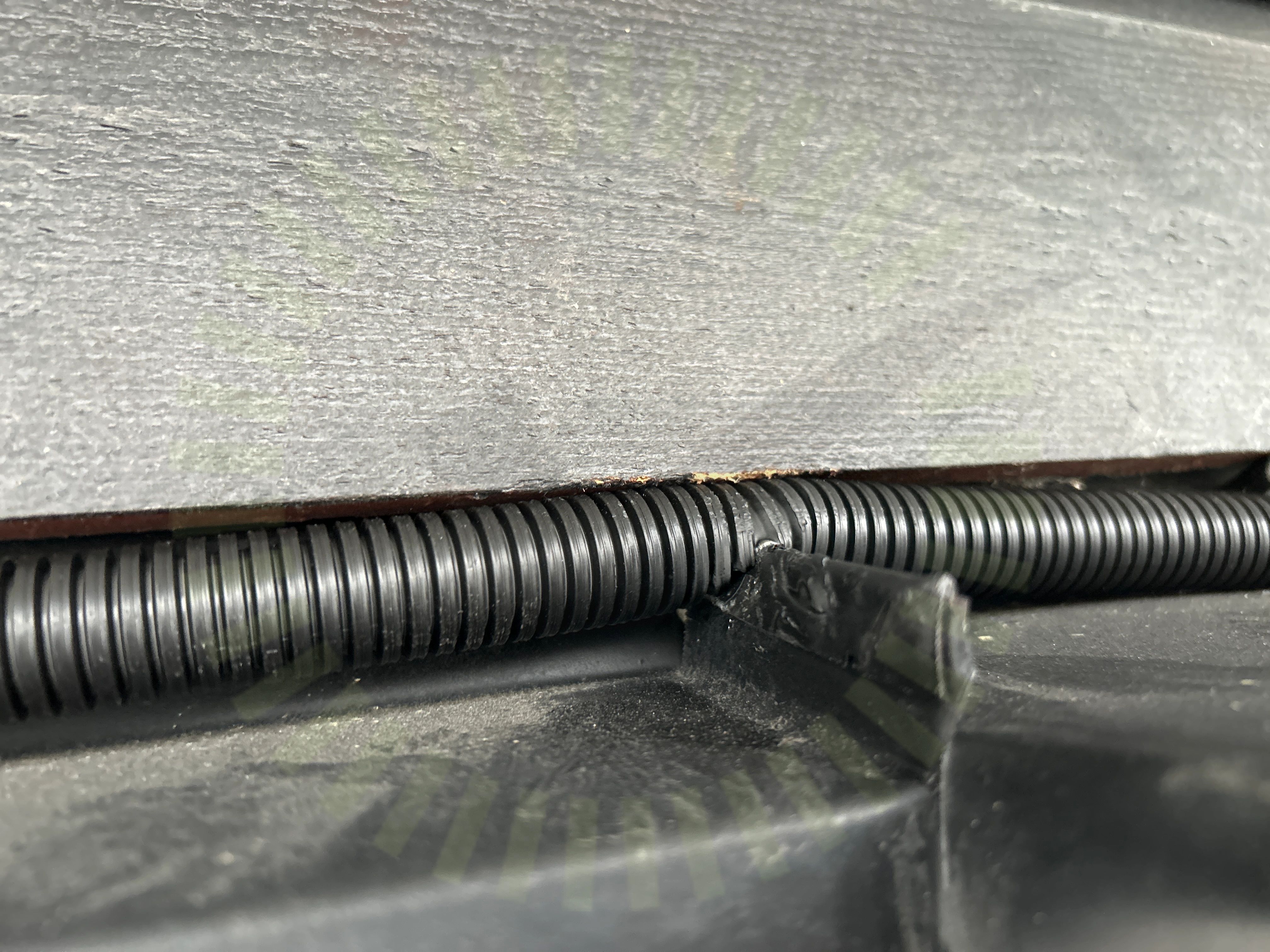

6.4 DC Kablage skydd

Inte godkänd

Slang har klämts fast. Risk att kablaget i tar skada.

6.5 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

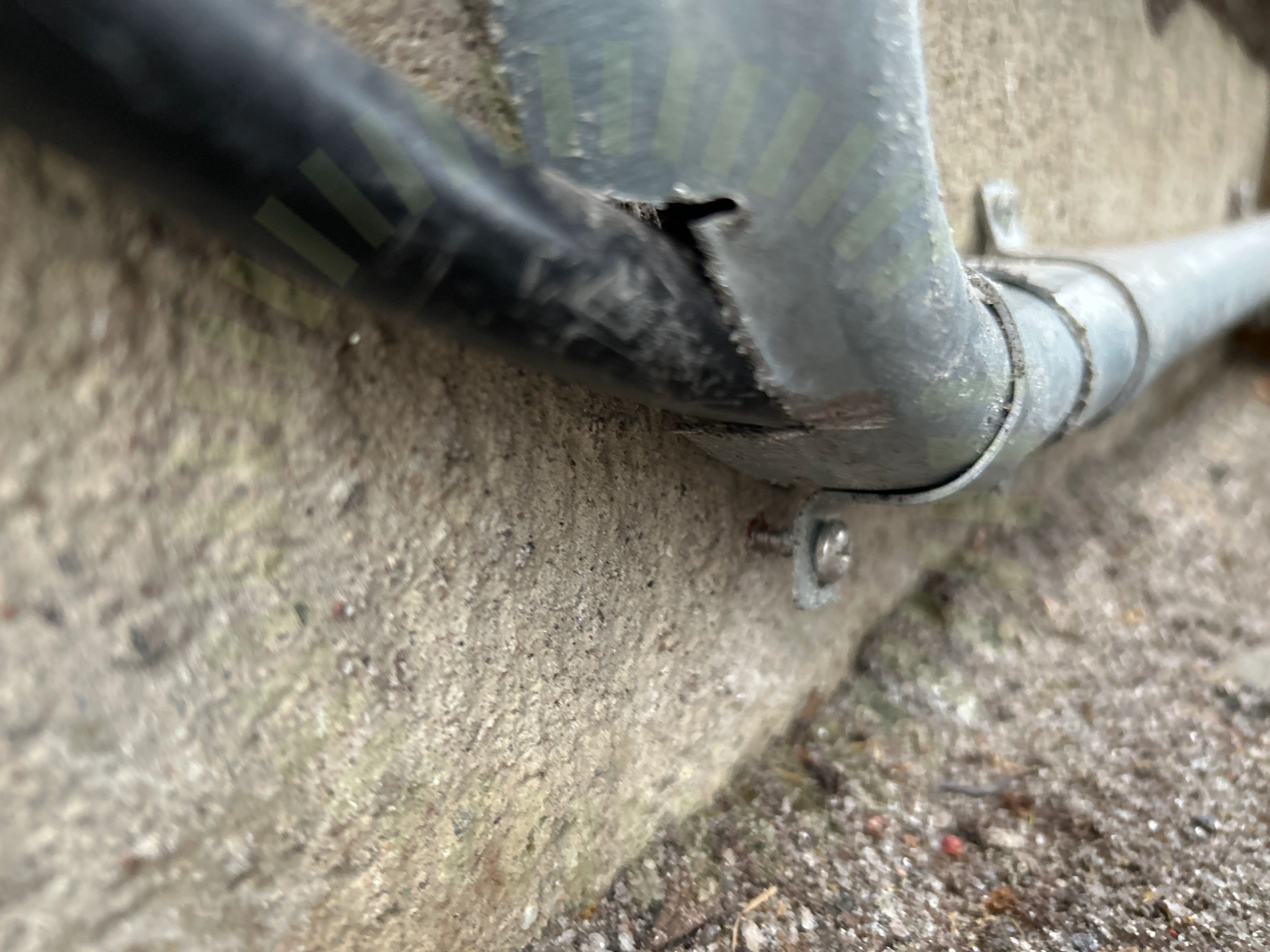

6.6 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

34/41

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/41

Genomföringar

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
