Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Svea Solar

Datum

23 januari 2023

Ort

Hovås, Västra Götalands län
Fästens placering
Infästningarnas CC mått
Kabeluppfästning
87% godkända13% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB
MontagesystemCC90- UNUM Betongpannor
VäxelriktareGoodWe: GW20KT-DT
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

2/19
Kabeluppfästning

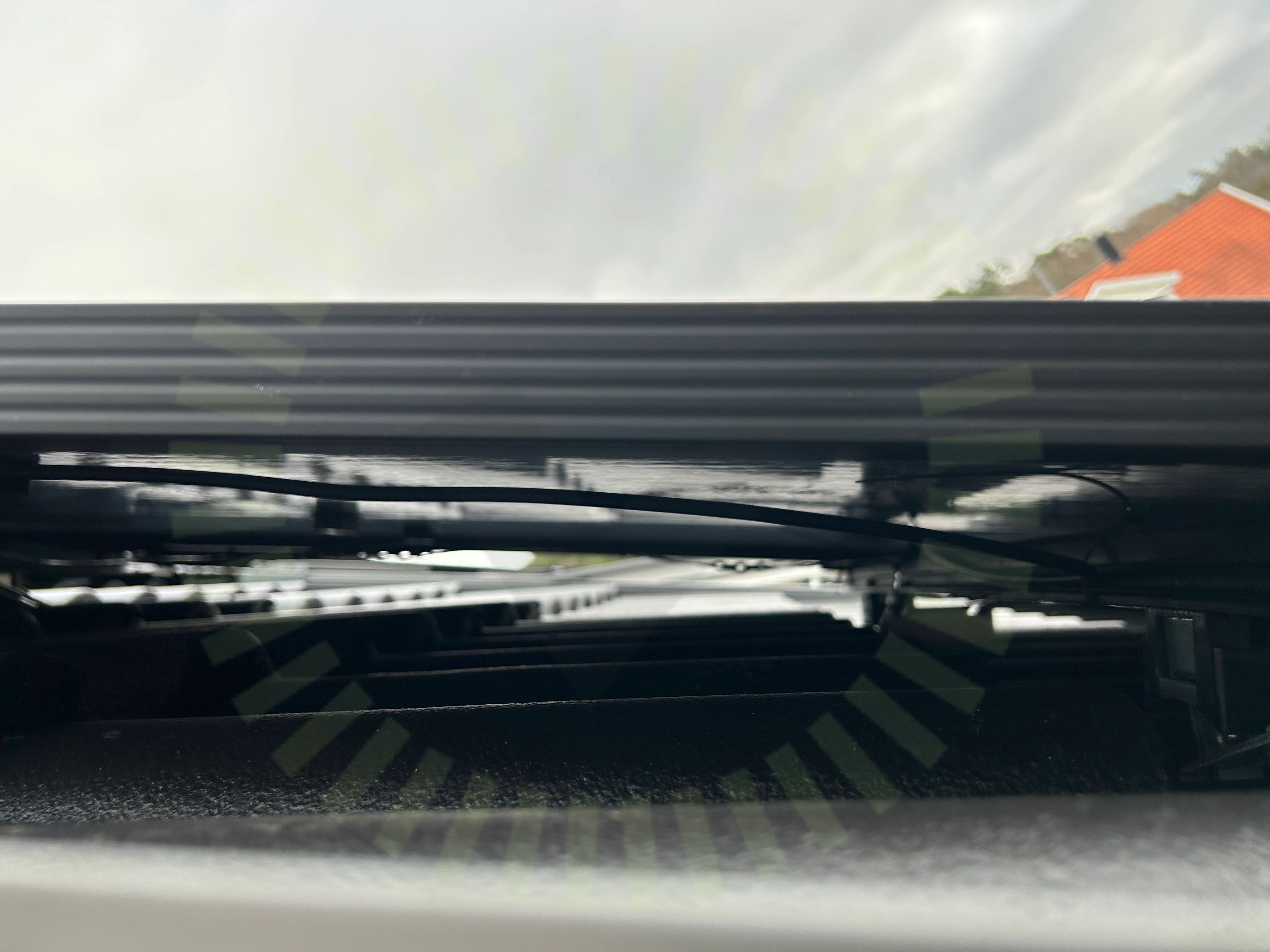

1.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)
Infästningarnas CC mått

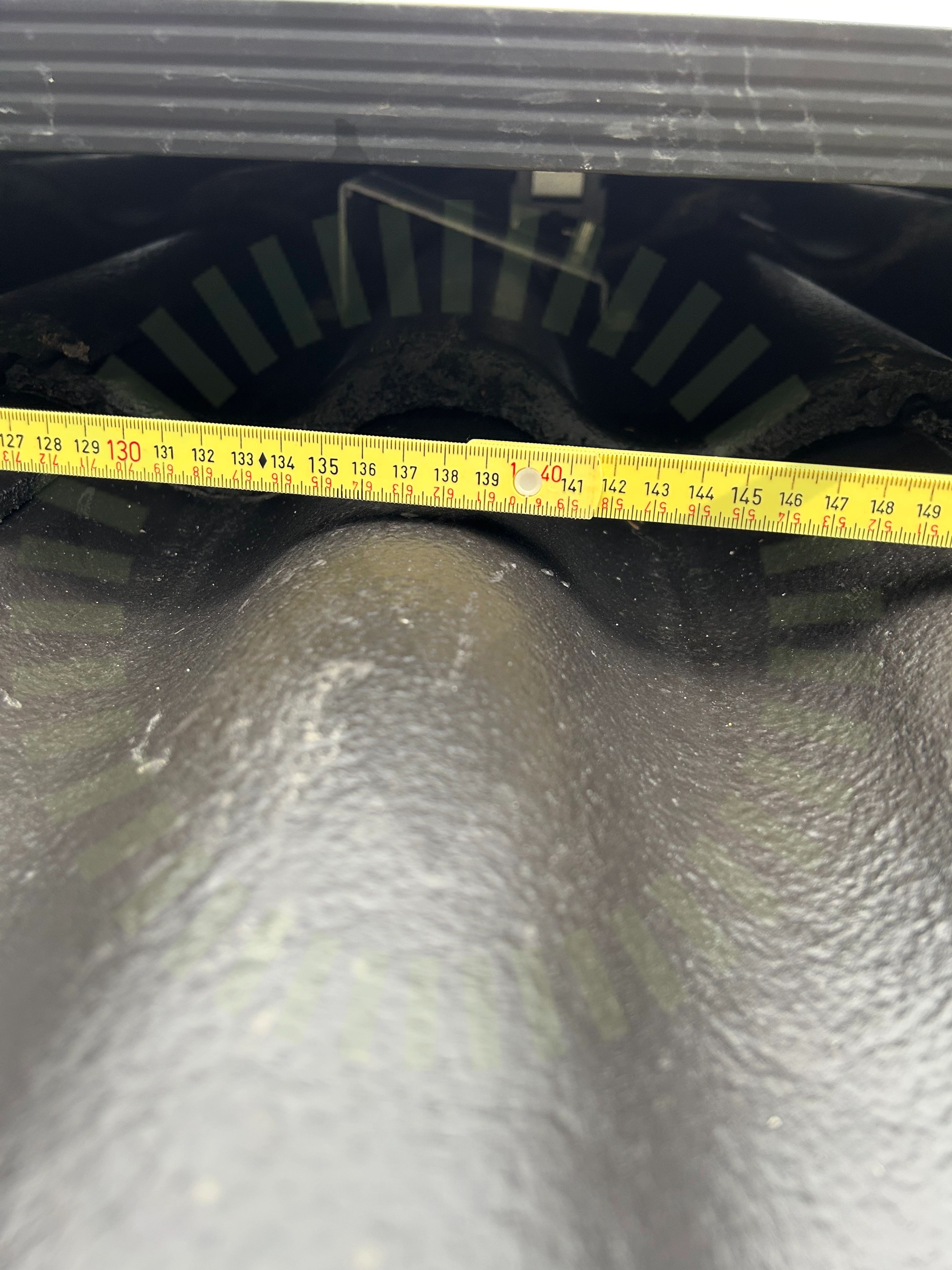

1.2 Infästningarnas CC mått

Inte godkänd

För långt avstånd mellan takkrokar 138cm

MI – Montageinstruktion CC90- UNUM på takpannor av betong. Datum 210604. Revision 4. Sida 4.

Godkända kontrollpunkter

16/19
Avstånd till takkantFrämmande materialHög vindlastMittklämmorPanelmåttShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvSkyddSnö- och VindlastberäkningTermisk brytpunktVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/19
Takgenomföring

GoodWe: GW20KLV-MT

Anmärkningar

3/22

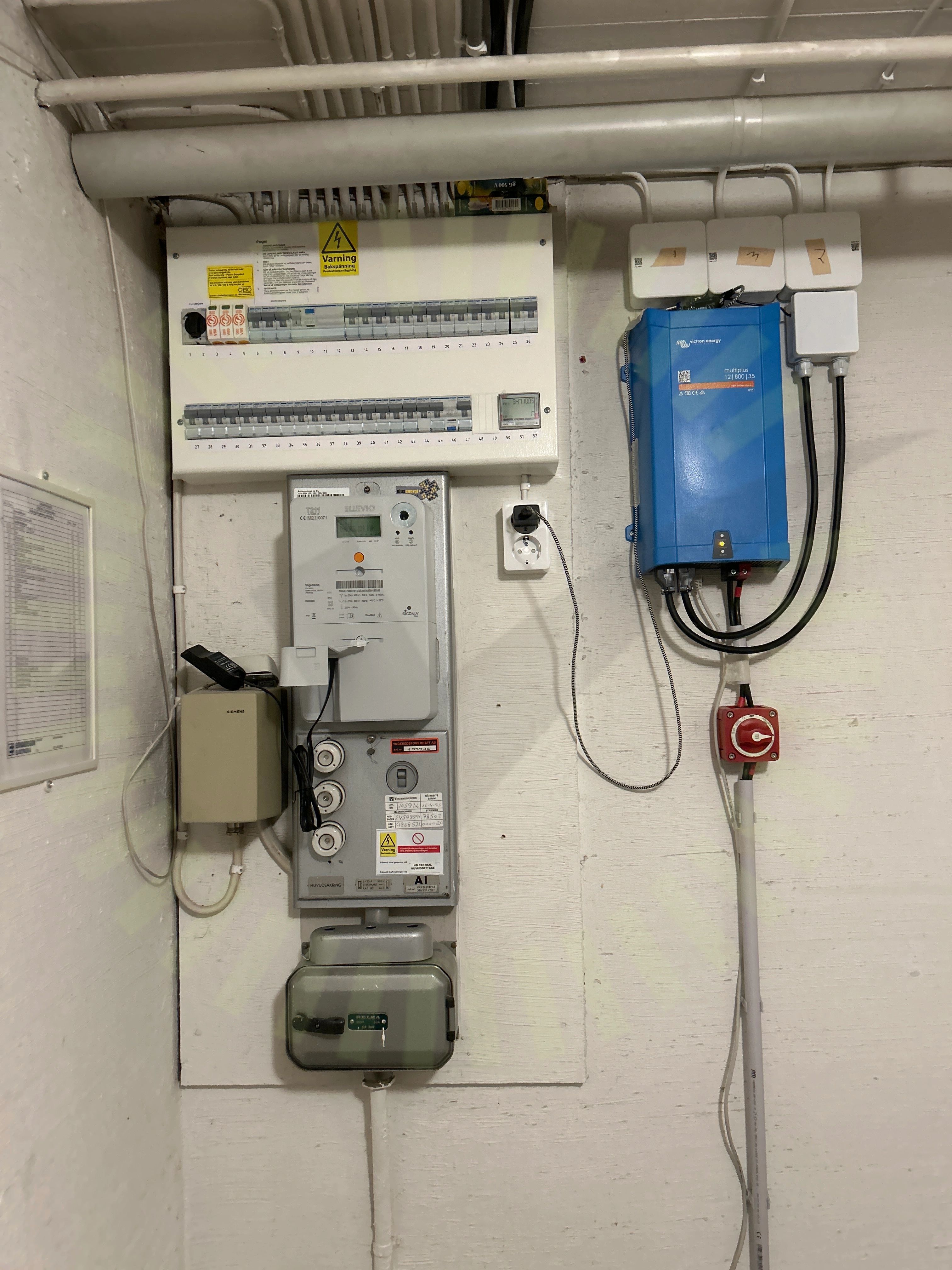

Informering av solceller

2.1 Informering av solceller

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

2.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll stämmer ej med volt angett per slinga.

ELSÄK-FS 2022:1 (3 kap. 6 §)
Varning för likspänning

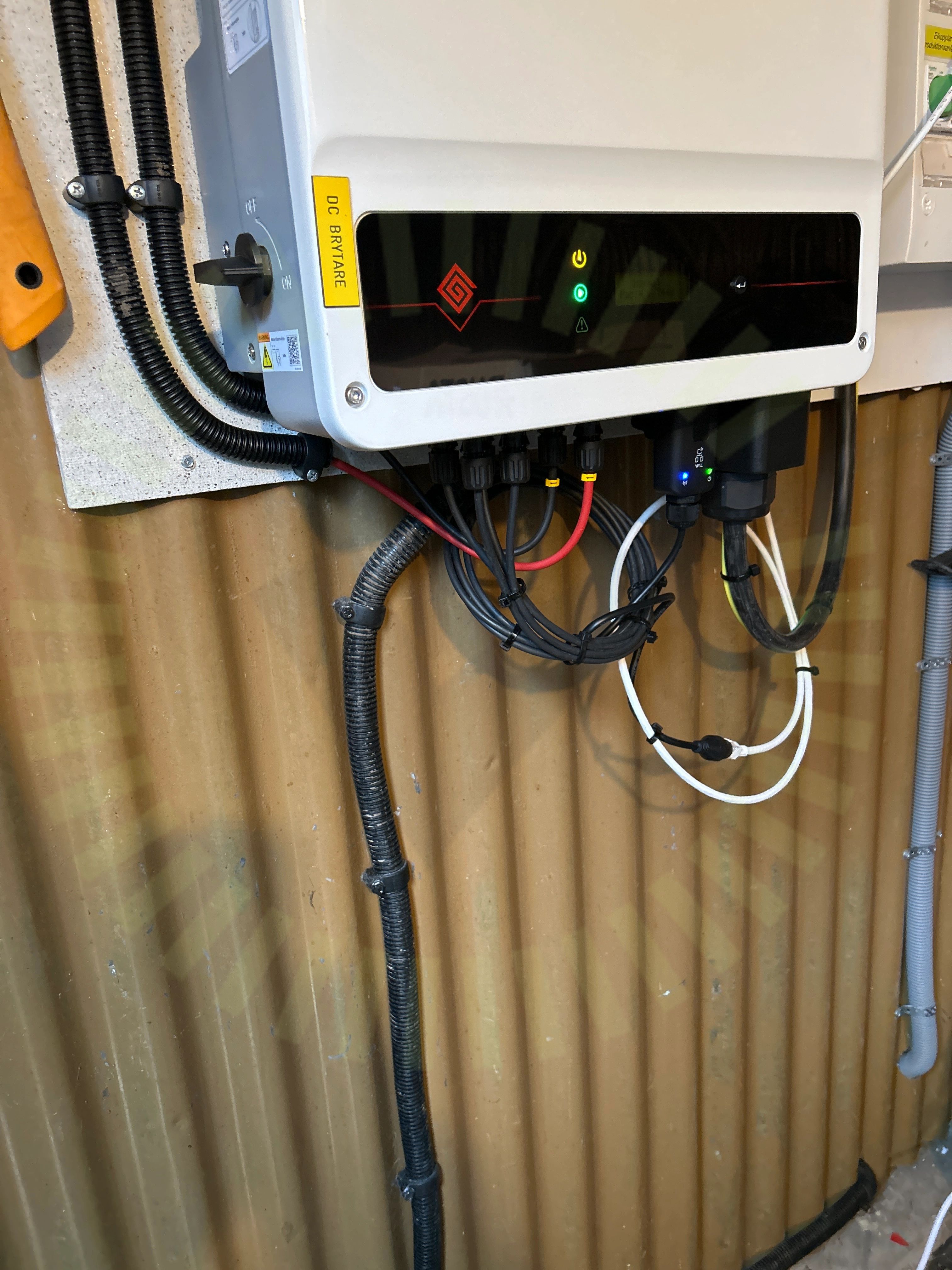

2.3 Varning för likspänning

Inte godkänd

Dekal saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

19/22
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringKabelLedare fastspändaMärkningSträngschemaSäkringTillförlitligt fästVarning för backspänning

Risen: RSM40-8-xxxMB

Anmärkningar

2/12

3.1 Dragavlastade

Inte godkänd

Kablar är spända

SS 436 40 00 (522.8.3)
Fästens placering

3.2 Fästens placering

Inte godkänd

För kort avstånd 25cm

Tillverkarens anvisningar

Godkända kontrollpunkter

10/12
DräneringshålFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmans överlappningPanelramar separeradeSeparering av ramarSkadorSkuggaSträngförläggning
