Besiktningsrapport

9.1

Installation genom

Skandica Solar

Datum

9 november 2023

Ort

Öjersjö, Västra Götalands län

Klämmans placering i skena

Överlappning

Jordning av chassi

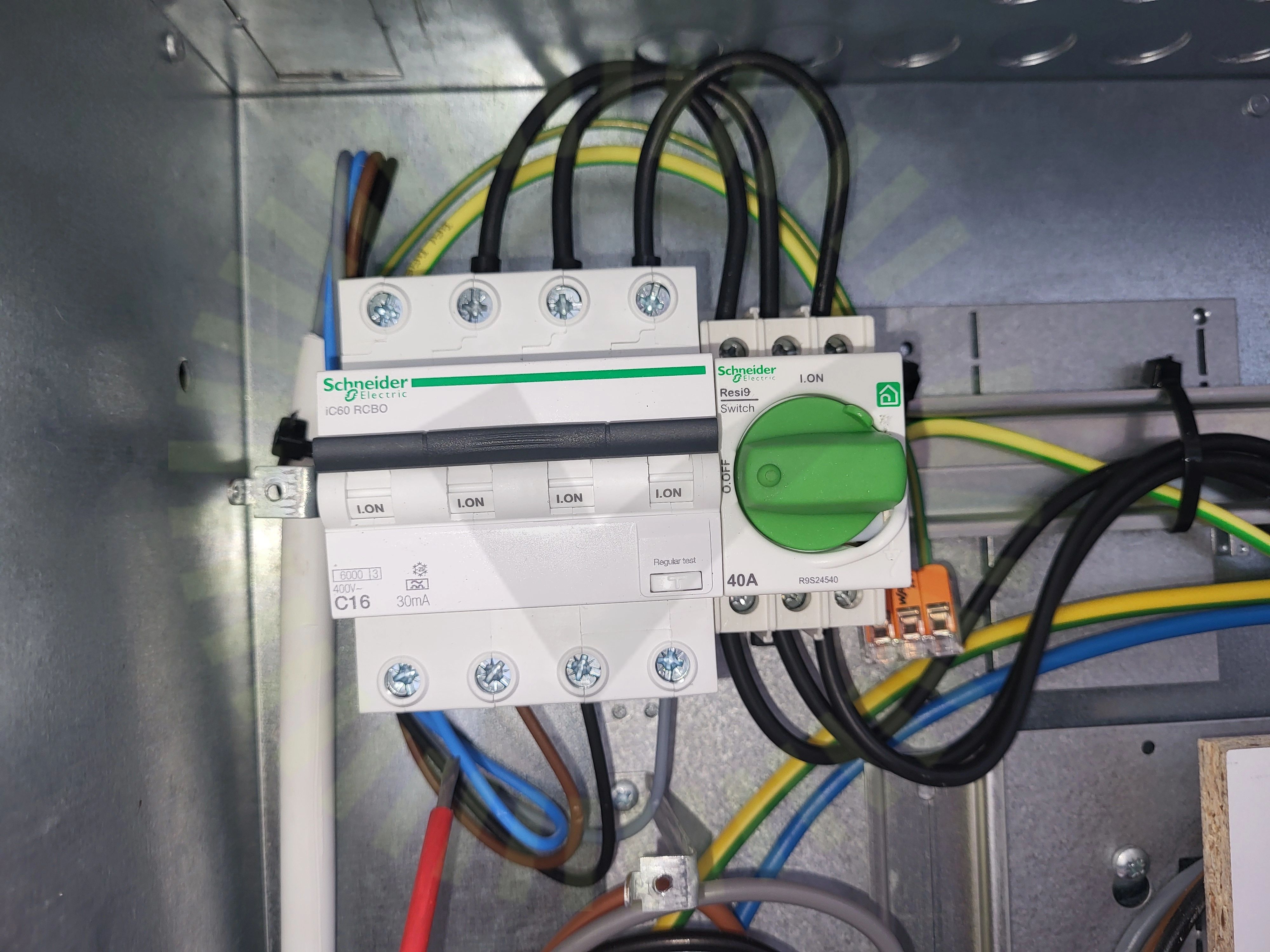

+ 8

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/5

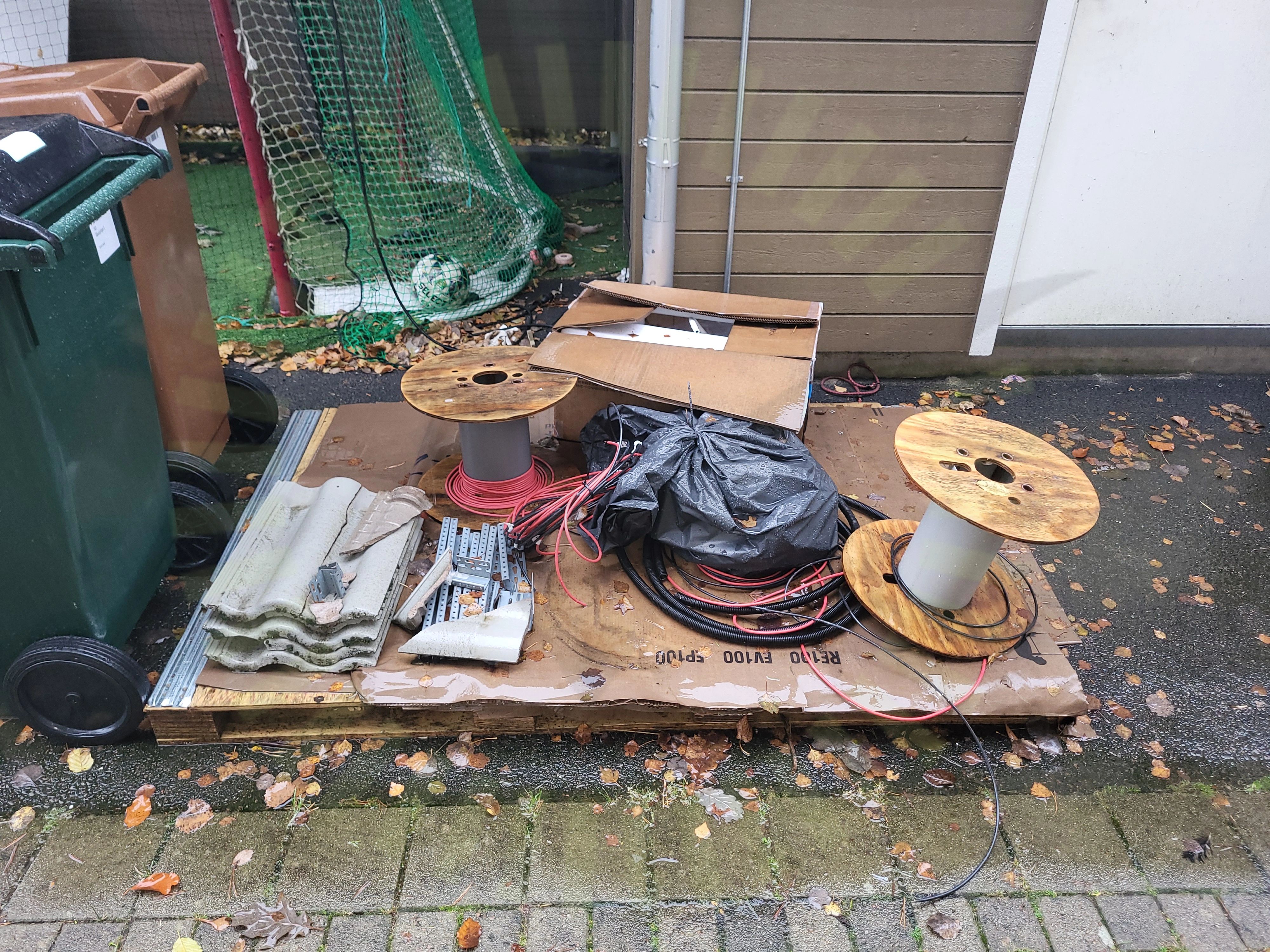

1.1 Skräphantering

Kundkommentar

Överblivet material har lämnats kvar utan medgivande från kund.

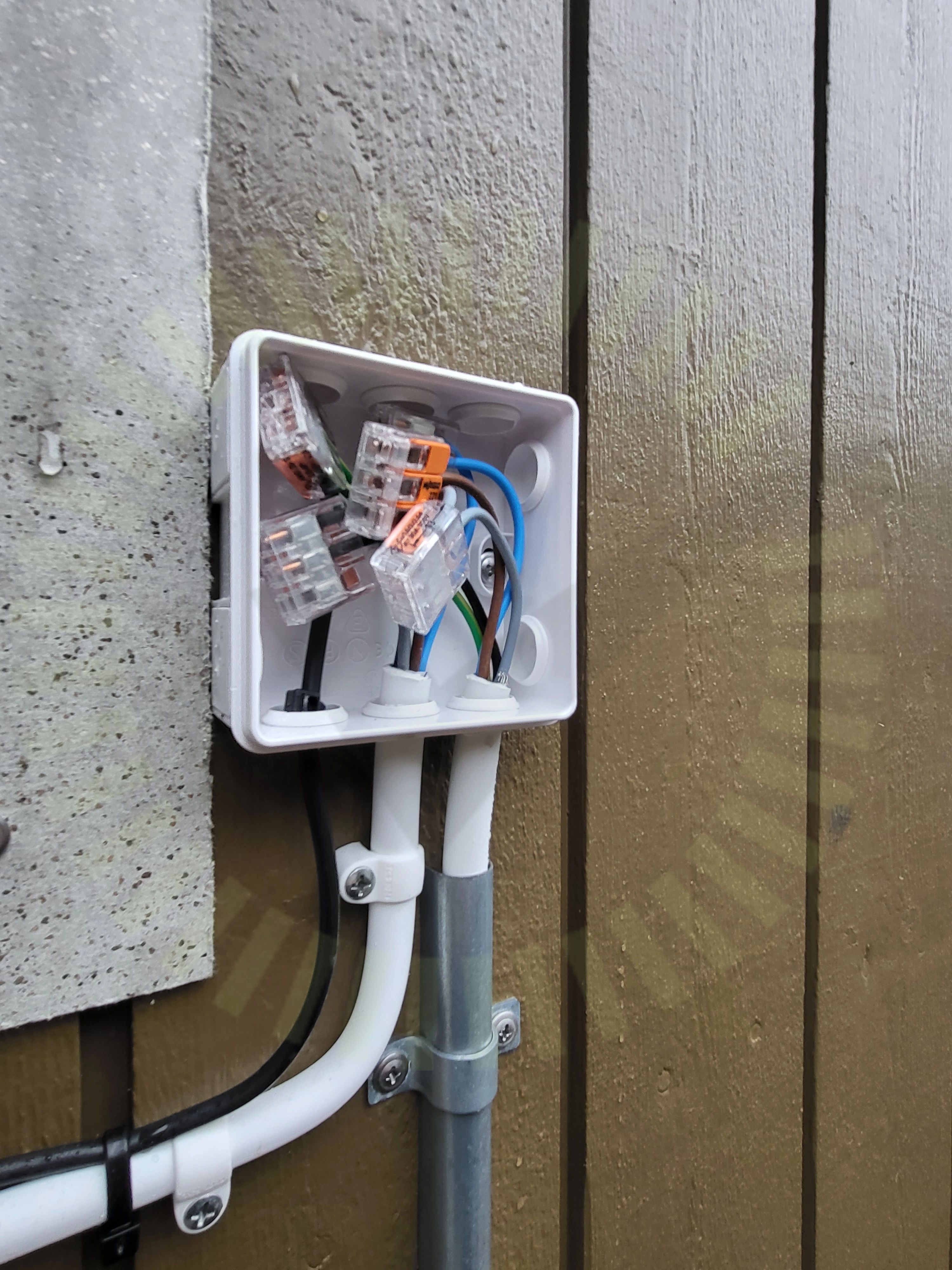

1.2 Kopplingsdosa: Dragavlastning PE kabel

Inte godkänd

Dragavlastning på PE kabel i kopplingsdosa ej korrekt utförd.

Godkända kontrollpunkter

3/5

AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

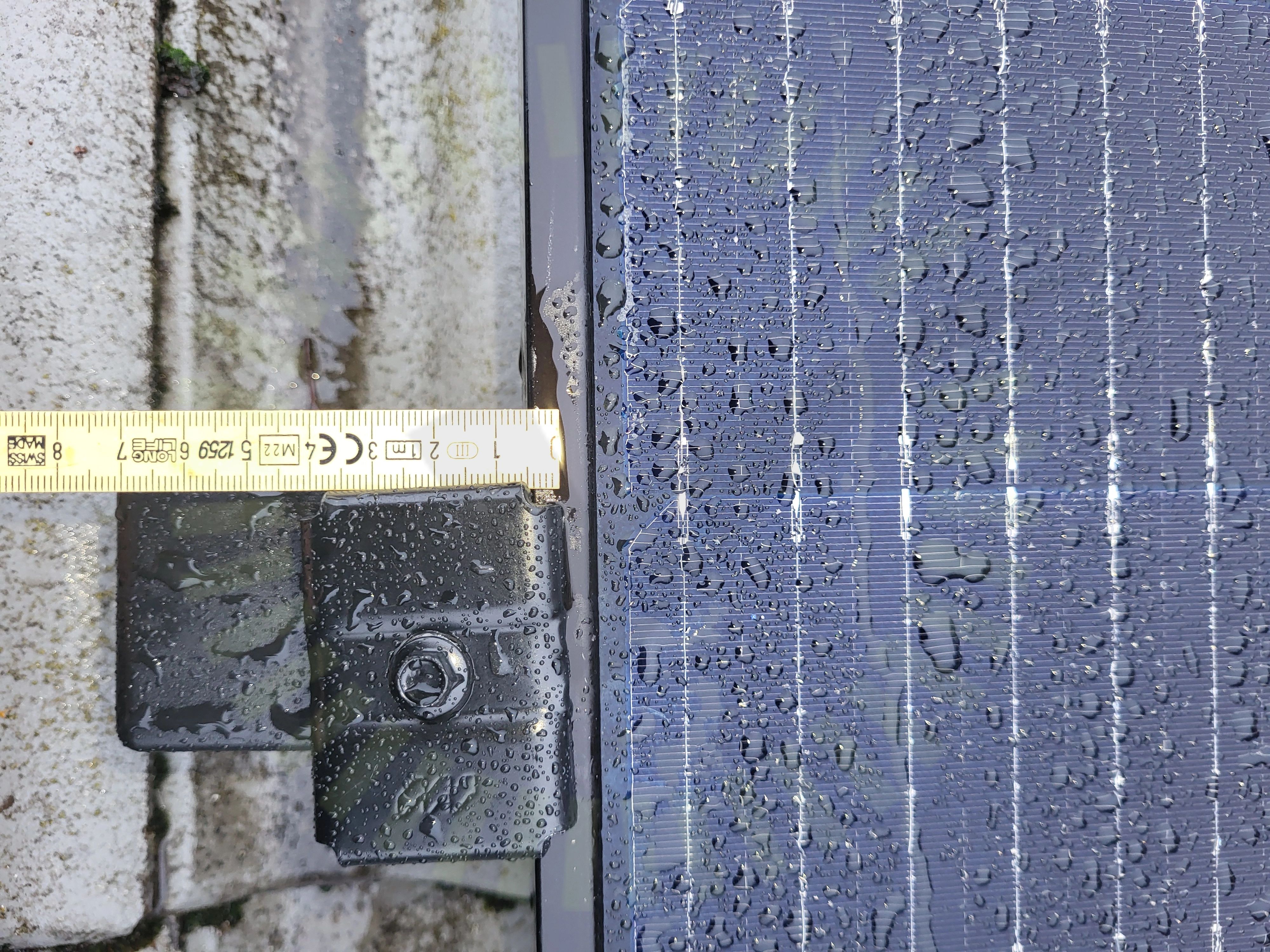

2.1 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

16/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

5/23

3.1 Klämmans placering i skena

Inte godkänd

Klämman är inte korrekt åtdragen, går att vicka på.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

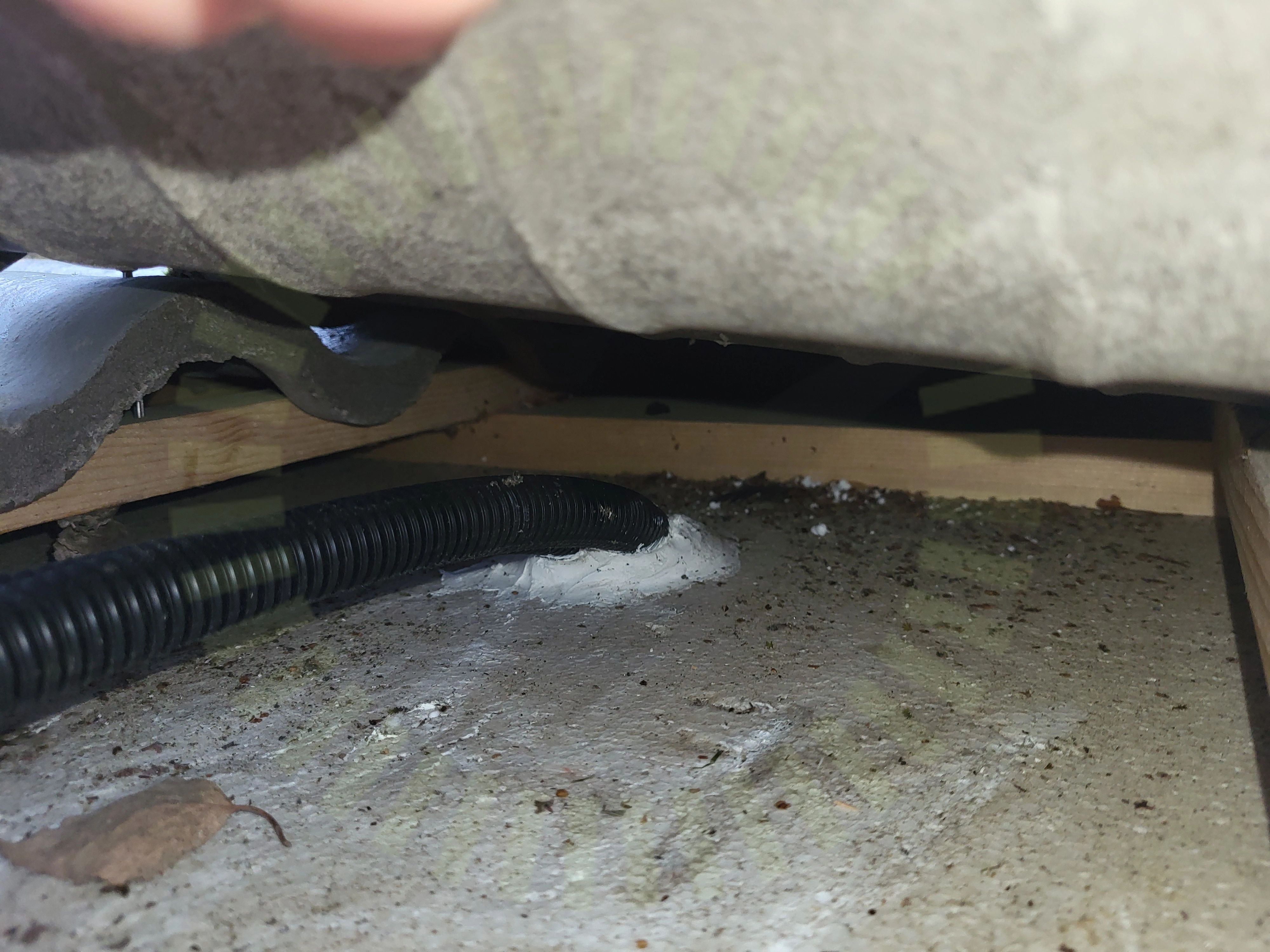

3.2 Takgenomföring

Kundkommentar

Dokumentation som styrker vald metod för takgenomföring saknas. Kund har godkänt genomföringen i sms-konversation med installatör.

3.3 Snö- och Vindlastberäkning

Inte godkänd

Layout i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

3.4 Takkrokarnas CC

Inte godkänd

En korrekt Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

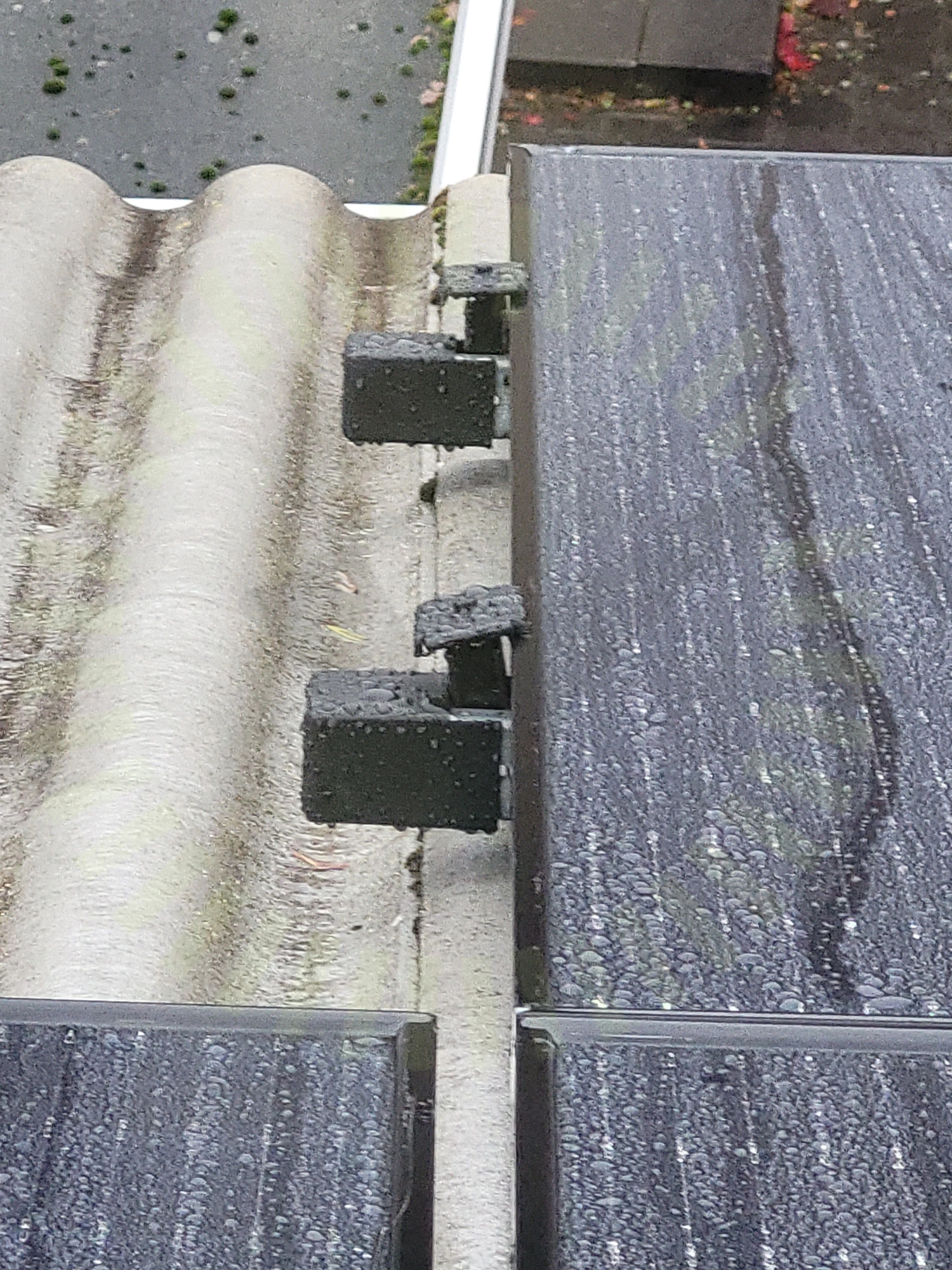

3.5 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram på flertalet ställen.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

18/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

7/36

5.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

5.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

5.3 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Personskyddsbrytarens neutralledare ska anslutas till nollpunkt och vara av blå färgmarkering.

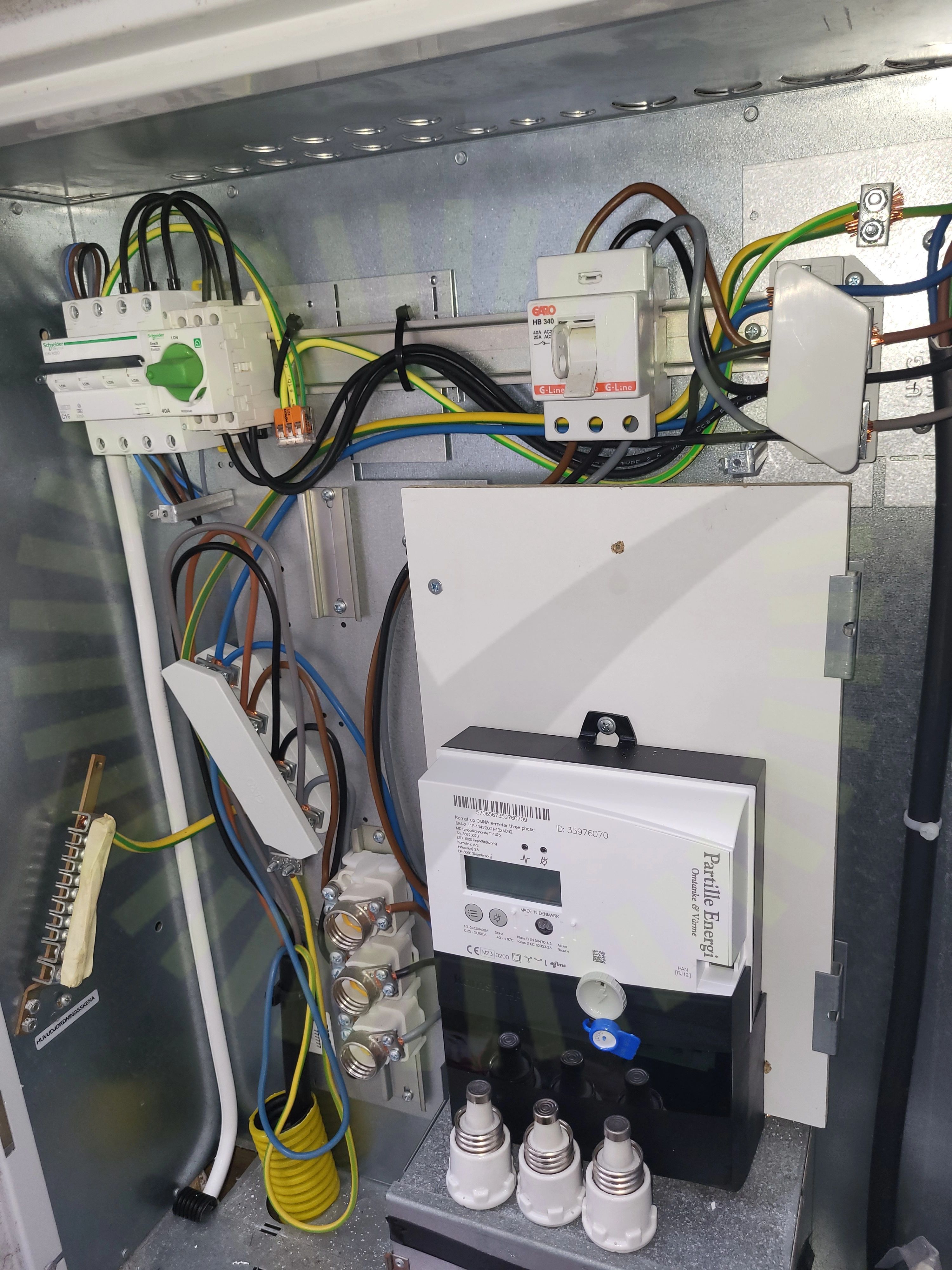

5.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

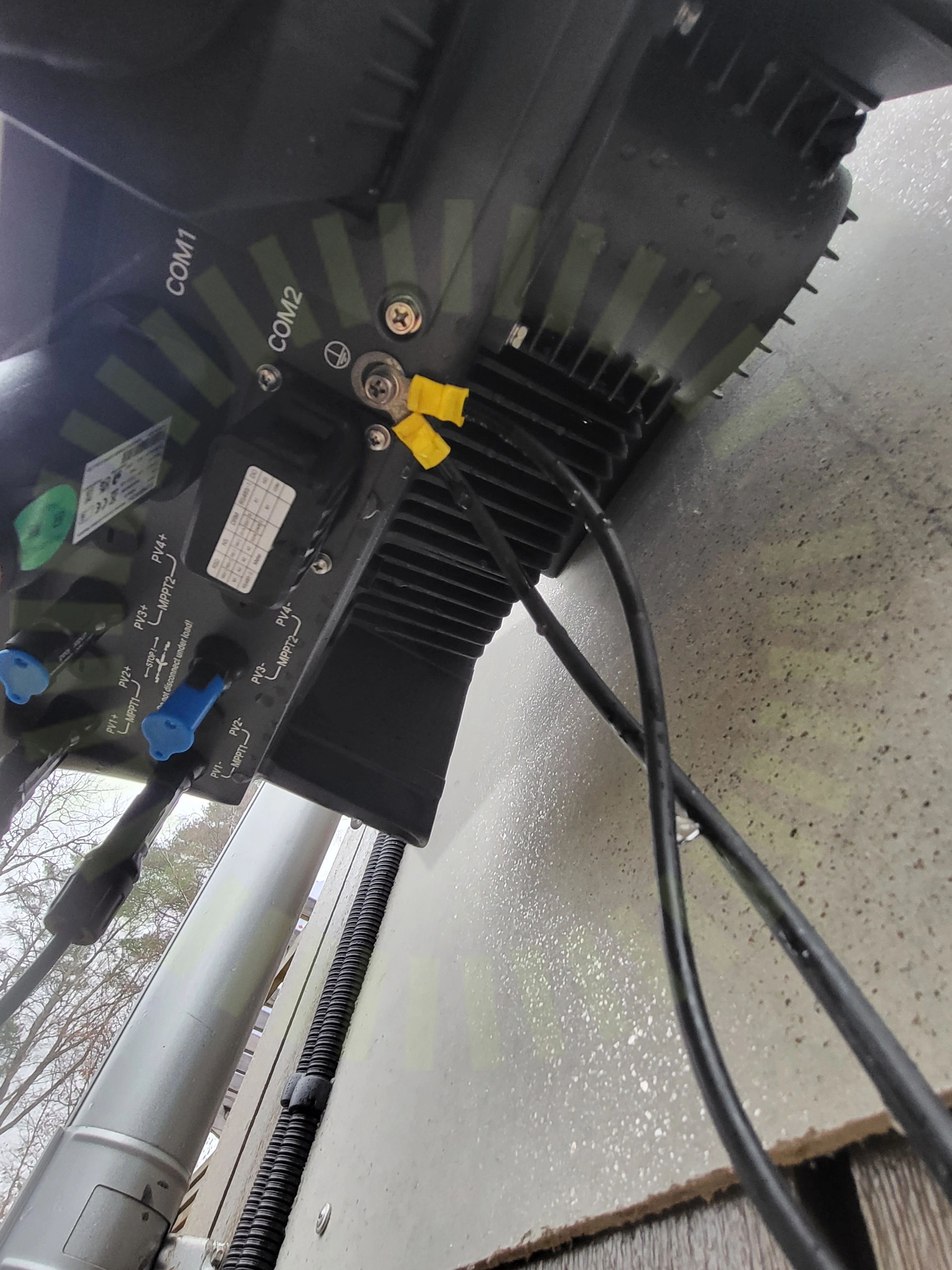

5.5 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

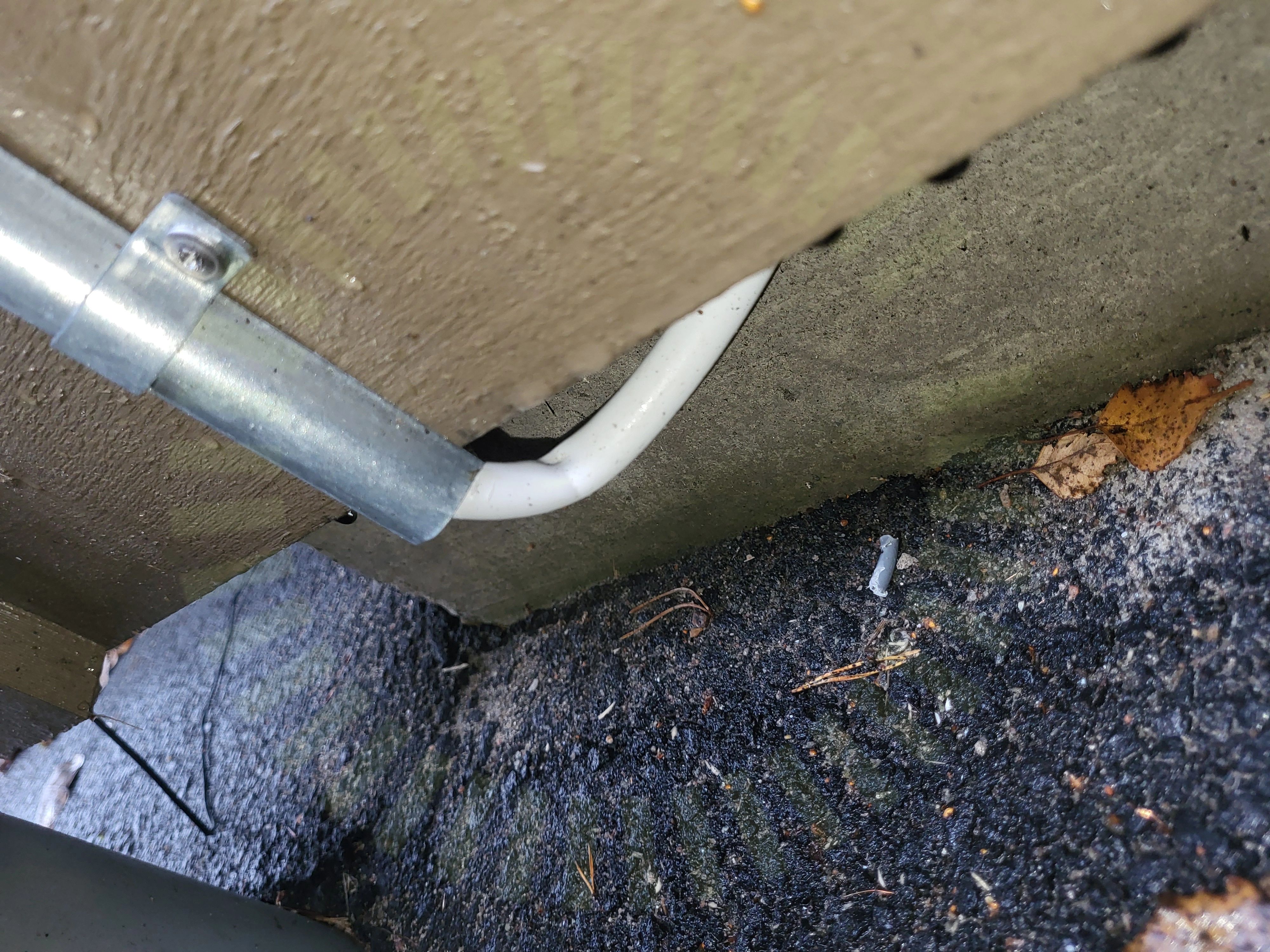

5.6 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

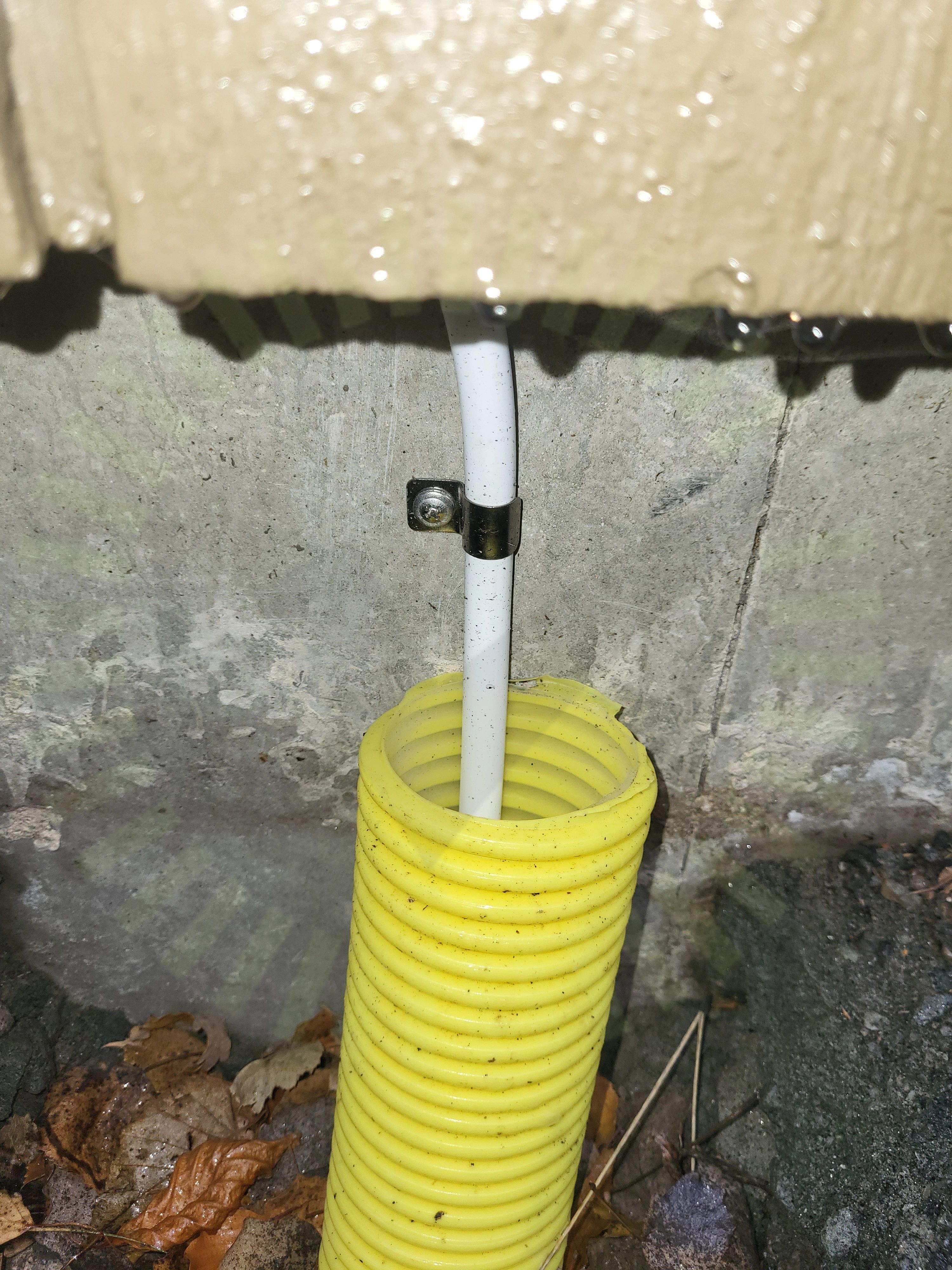

5.7 Mekanisk påverkan

Inte godkänd

Tätning saknas på markrör, risk för att kabel ligger i vattensamling.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

29/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
