3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Besiktningsrapport
9.3
Installation genom
Nova Solar
Datum
21 november 2023
Ort
Kullavik, Hallands län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
OptimerareOkänd optimerare
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
2/17
3.2 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/22

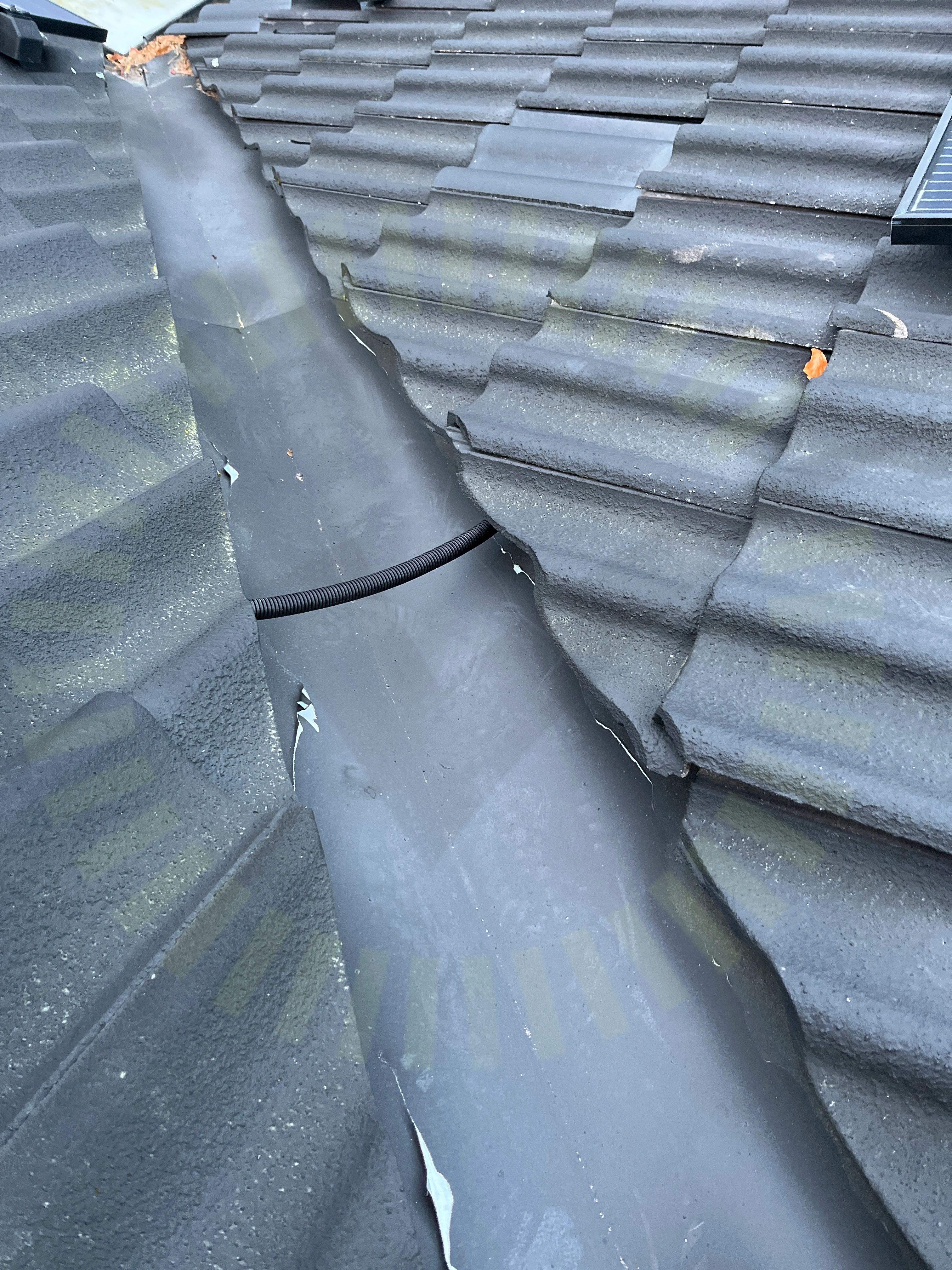

4.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt fastsäkrad.
SS 436 40 00 (712.522.101)

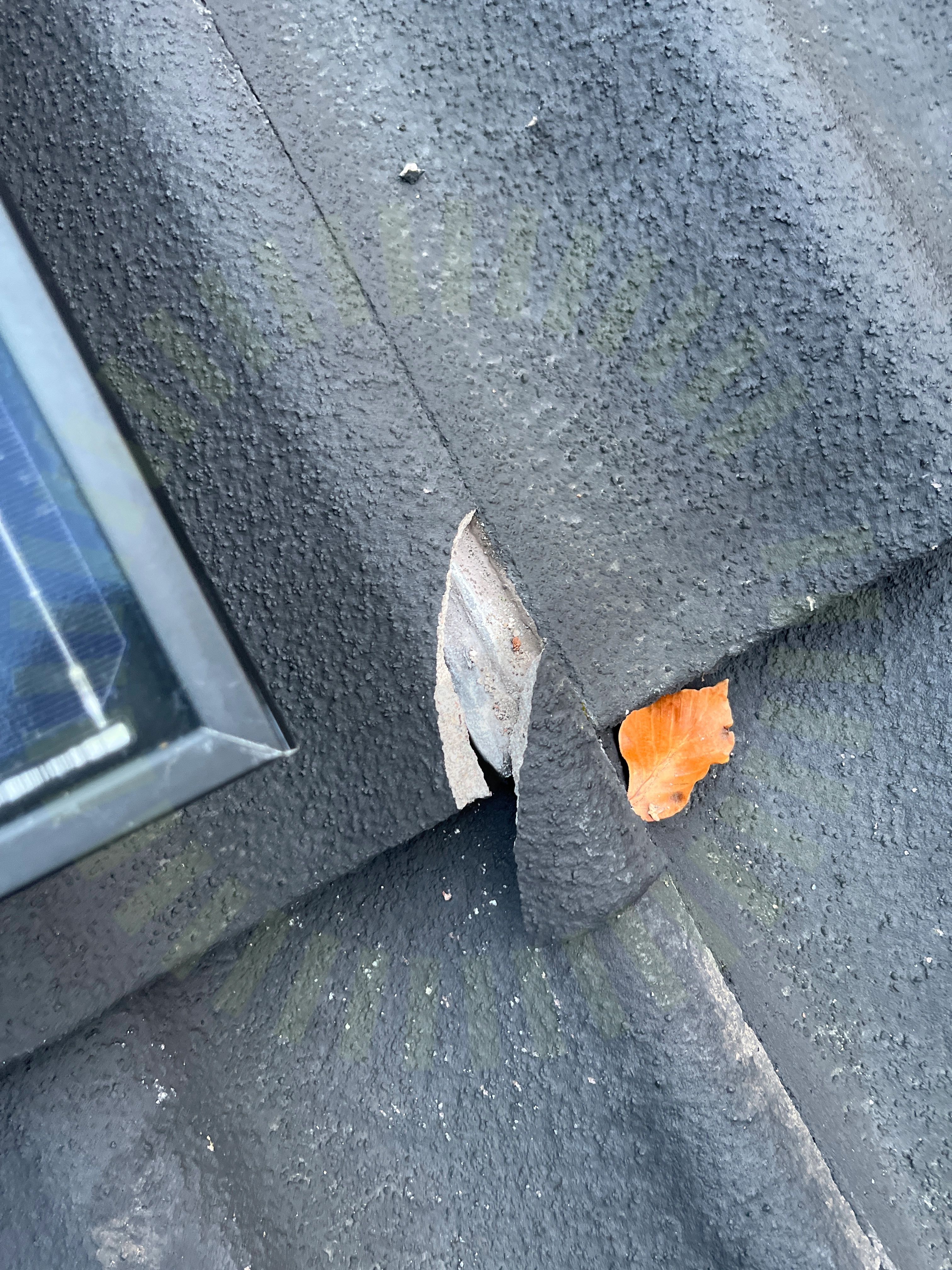

4.2 Skador
Inte godkändSkador noterade på taket runt installationen.
4.3 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
18/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Takgenomföring
Tak 1, Okänd optimerare
Anmärkningar
1/3

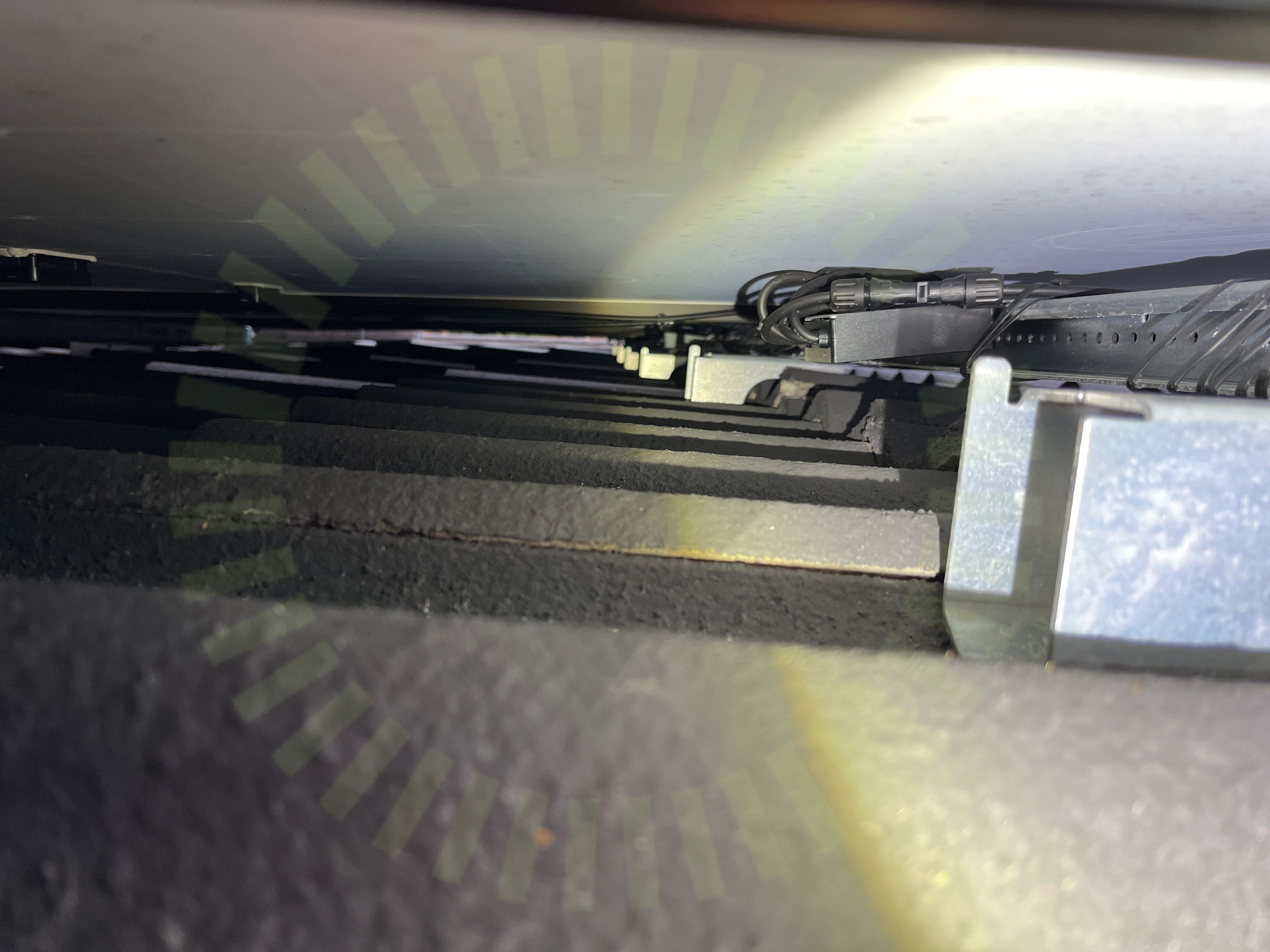

5.1 Dragavlastade
Inte godkändFör skarpa böjar på kablage ut från optimerarnas utgångar.
Godkända kontrollpunkter
2/3 KontakterFastsäkring av optimerare
Undercentral
Anmärkningar
1/6
6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36
8.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
8.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
8.3 Infästning
Inte godkändVäxelriktaren sitter inte tillförlitligt fast.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34
Godkända kontrollpunkter
33/36AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringIdentifieringJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
