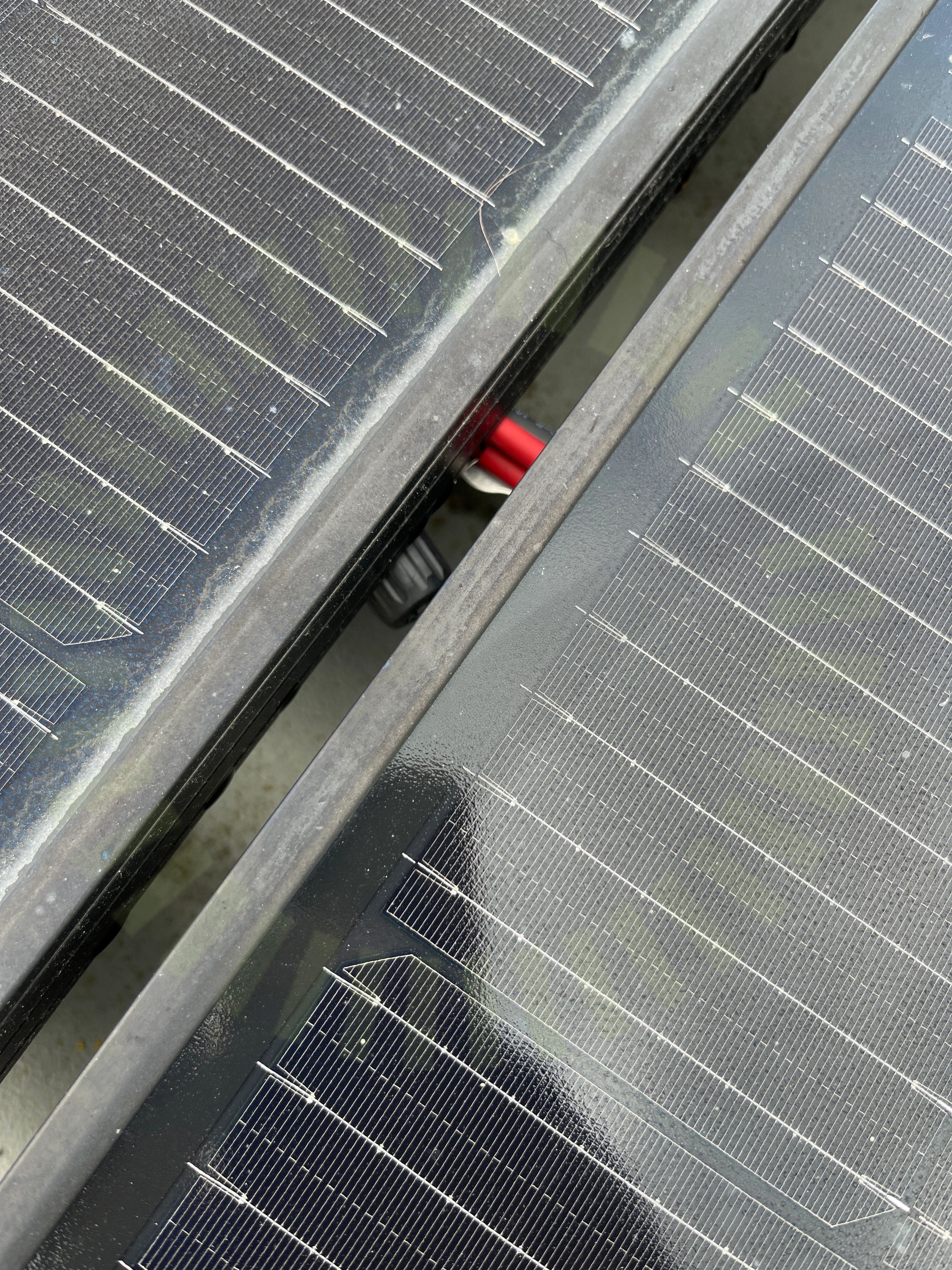

4.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9
Besiktningsrapport
8.3
Installation genom
Delidel
Datum
30 maj 2024
Ort
Kullavik , Hallands län
89% godkända11% ej godkända
Om installationen
Paneler DMEGC: DM(XXX)M10-72HBB/-V
PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemIBC: TopFix 200 (Betongkrok)
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
3/18

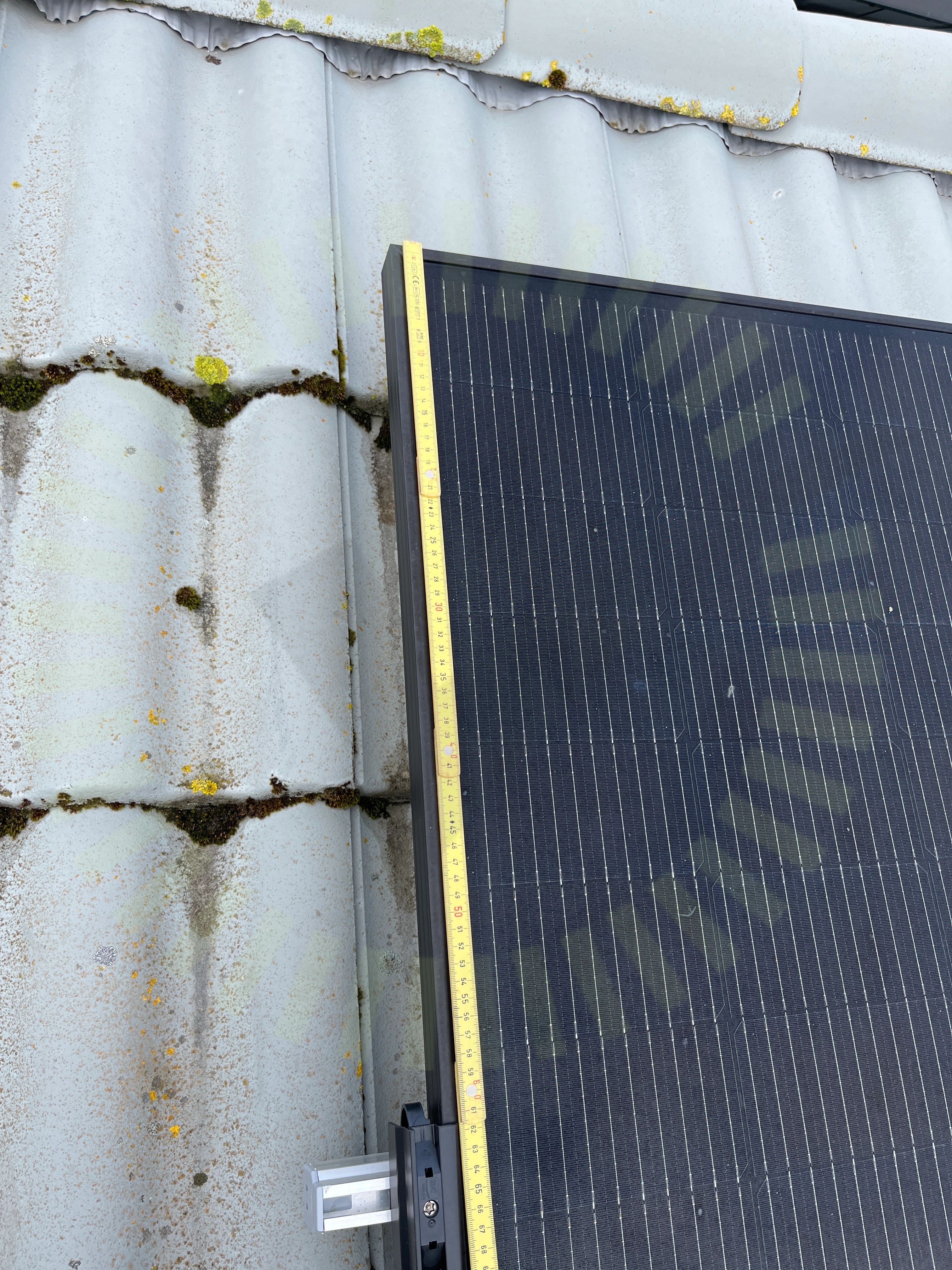

4.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 12

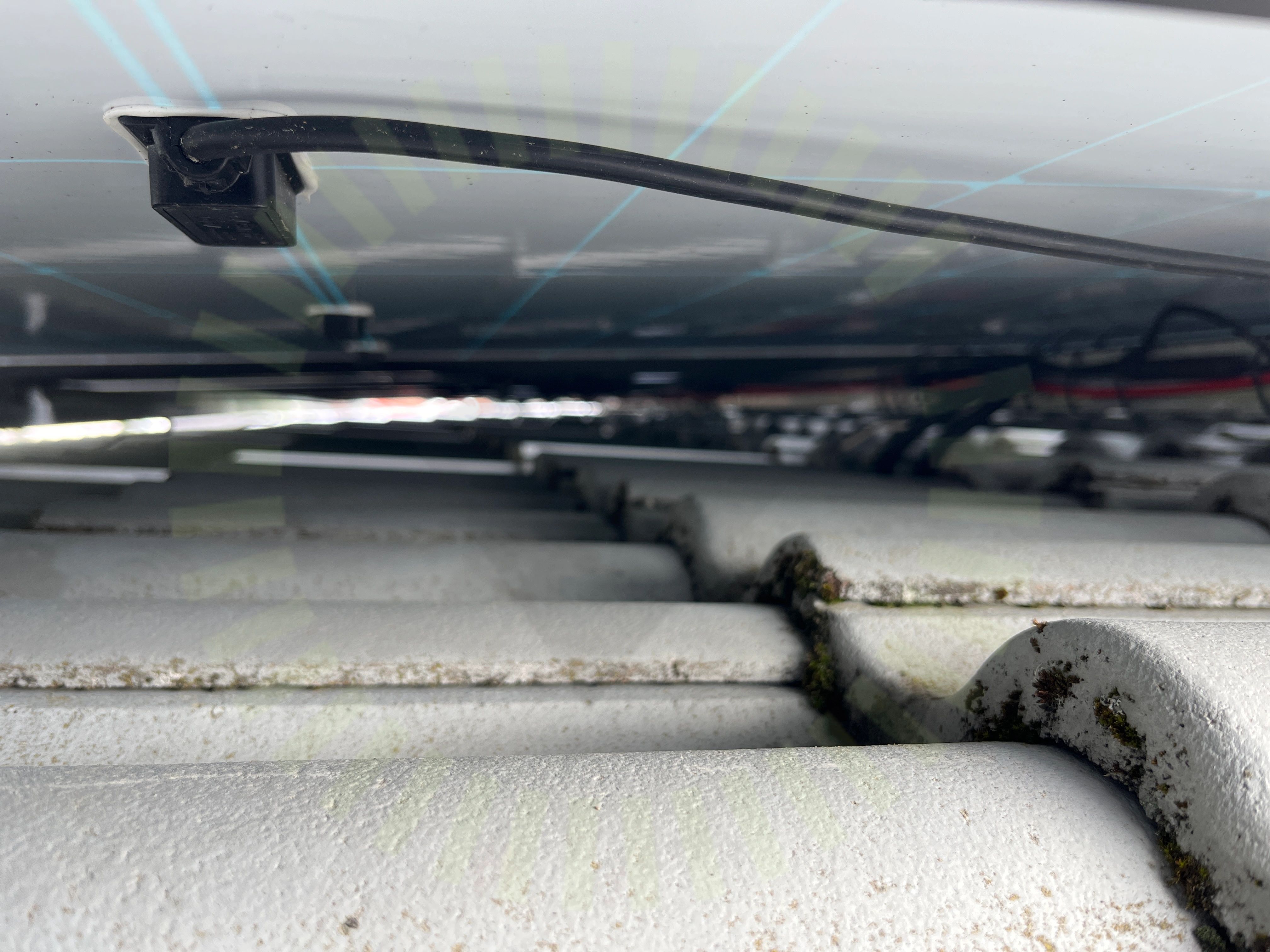

4.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
14/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, IBC: TopFix 200 (Betongkrok)
Anmärkningar
6/22

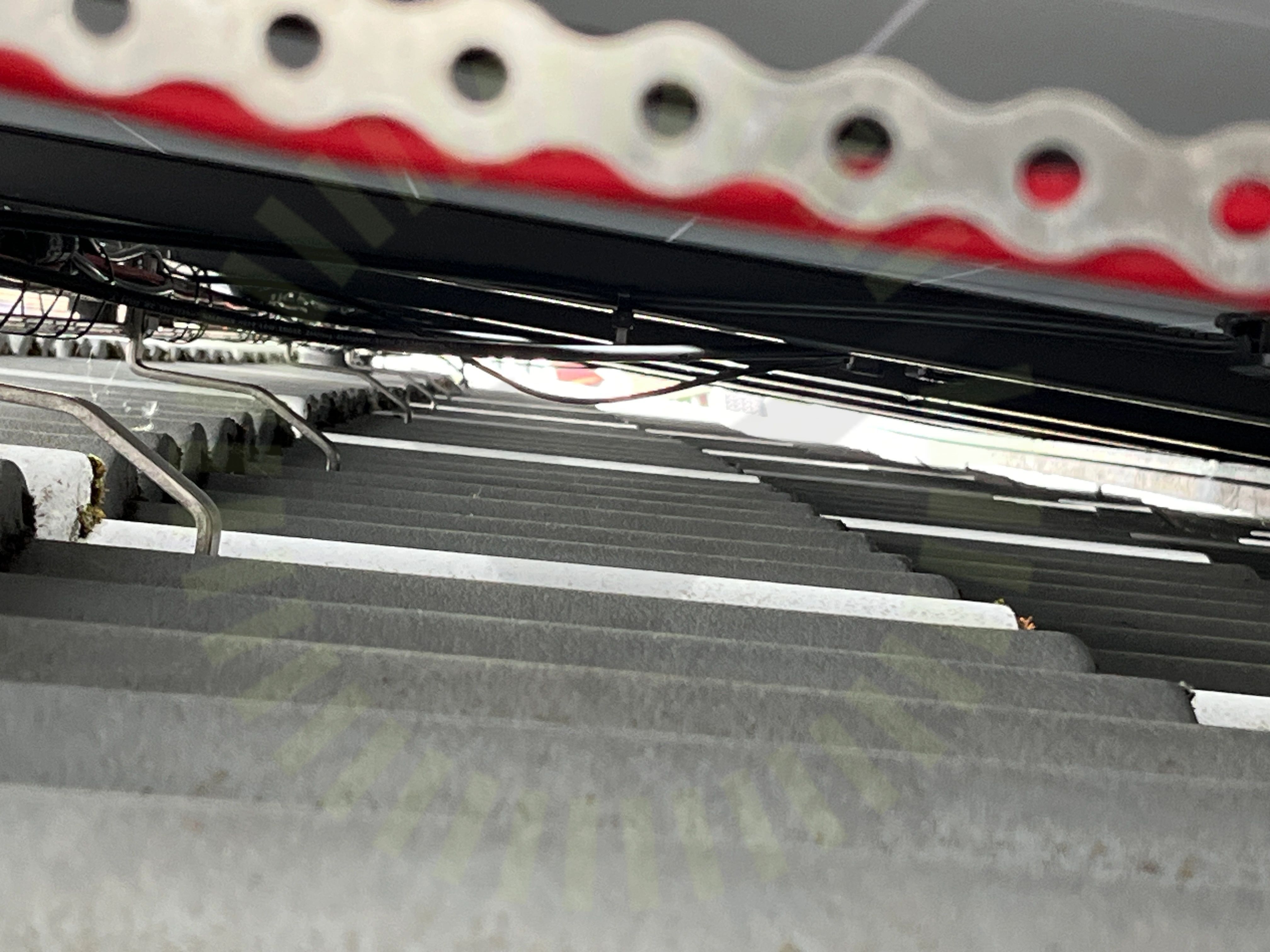

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

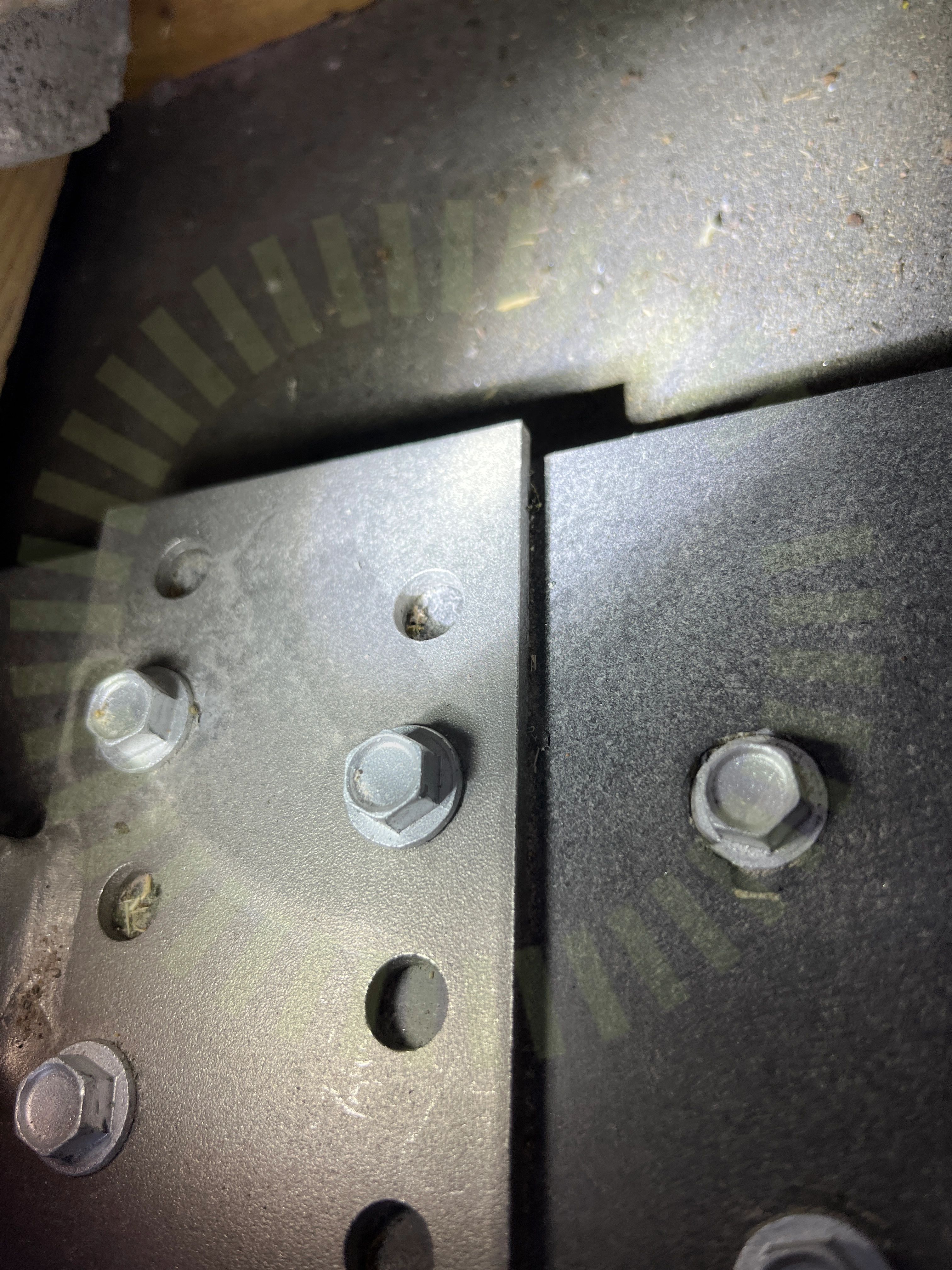

5.2 Råspontsinfästning
Inte godkändKroken ligger utanför basplattan.
Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

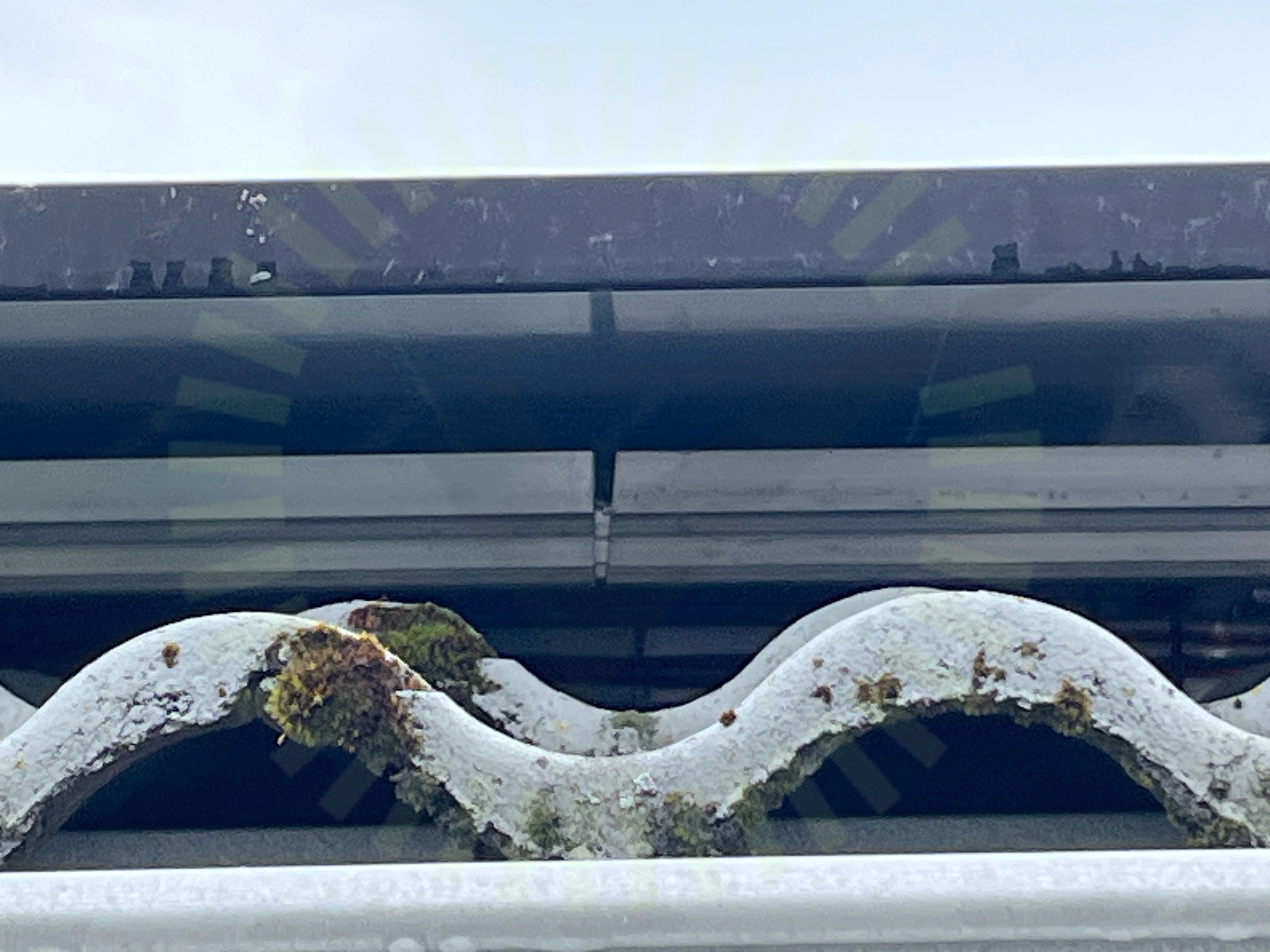

5.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 66

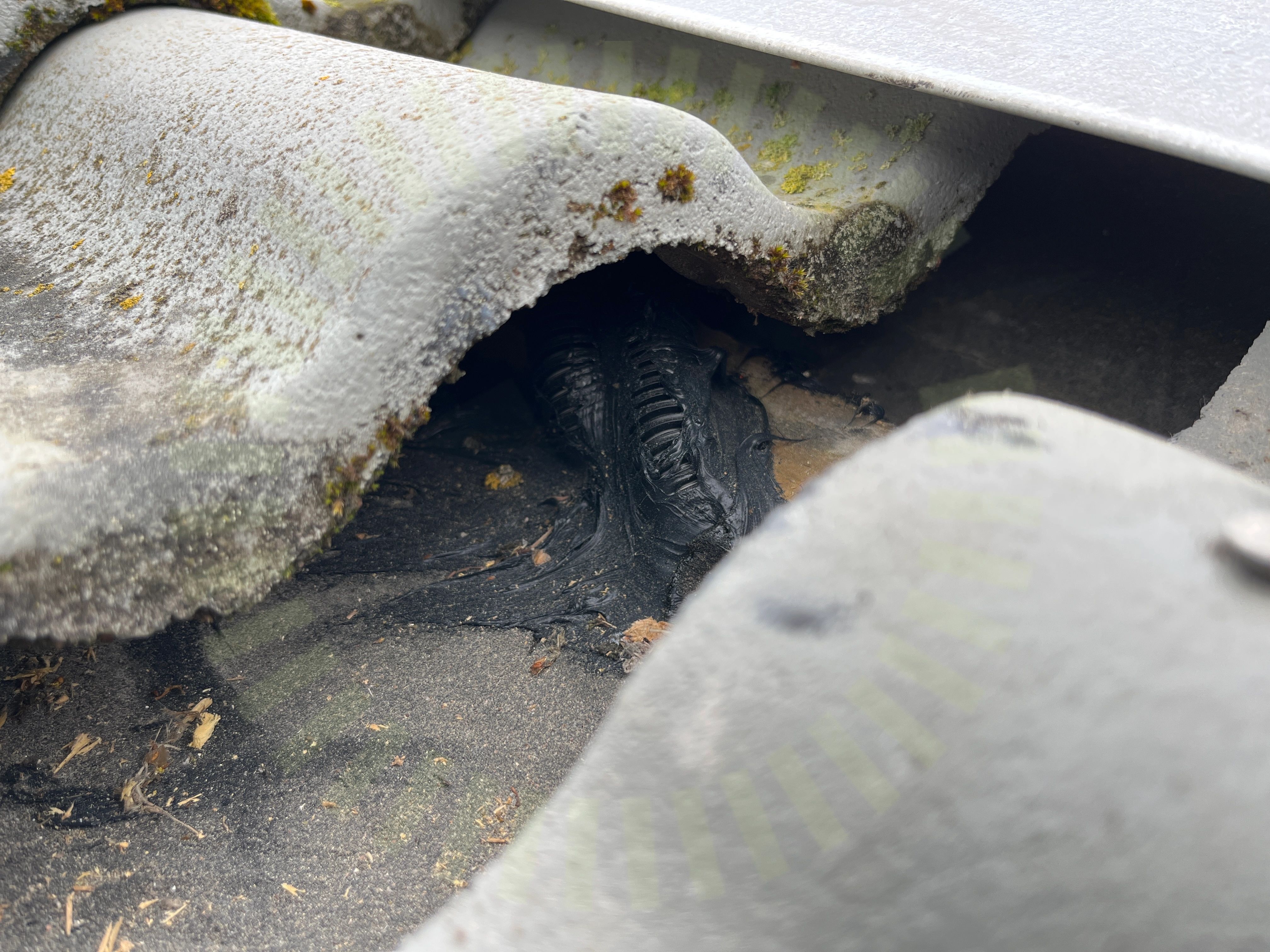

5.4 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.

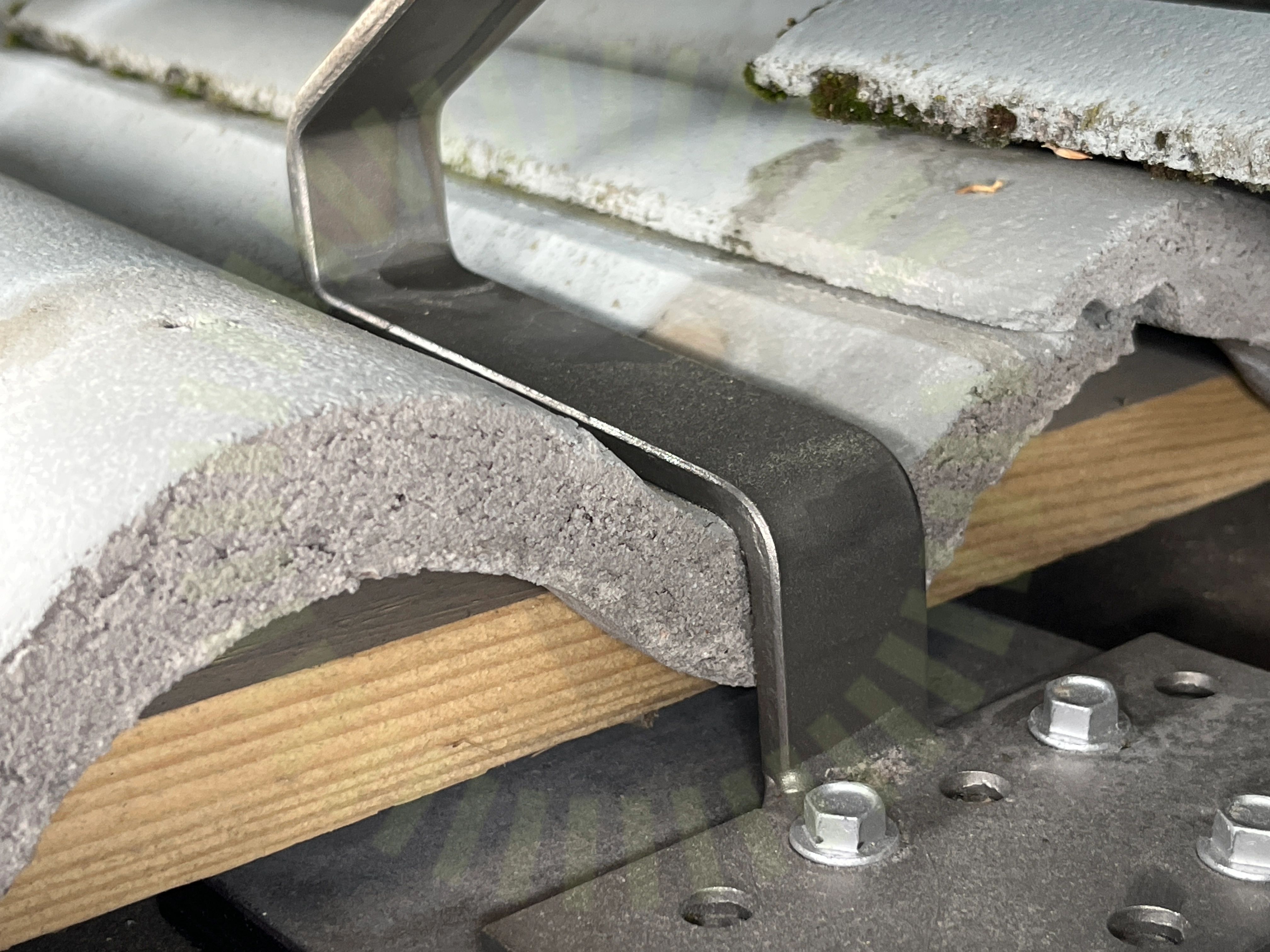

5.5 Underliggande takpanna
Inte godkändTakkrok ligger på den underliggande takpannan.
Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 14
5.6 Takkrokarnas CC
Inte godkändTakkrokar inte monterade med korrekt avstånd. Uppmätt 135cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakets lutningTakstolsinfästningVäderbeständigt materialÄndklämmor
Tak 1, JA Solar: JAM54S31 xxx/MR
Anmärkningar
2/15

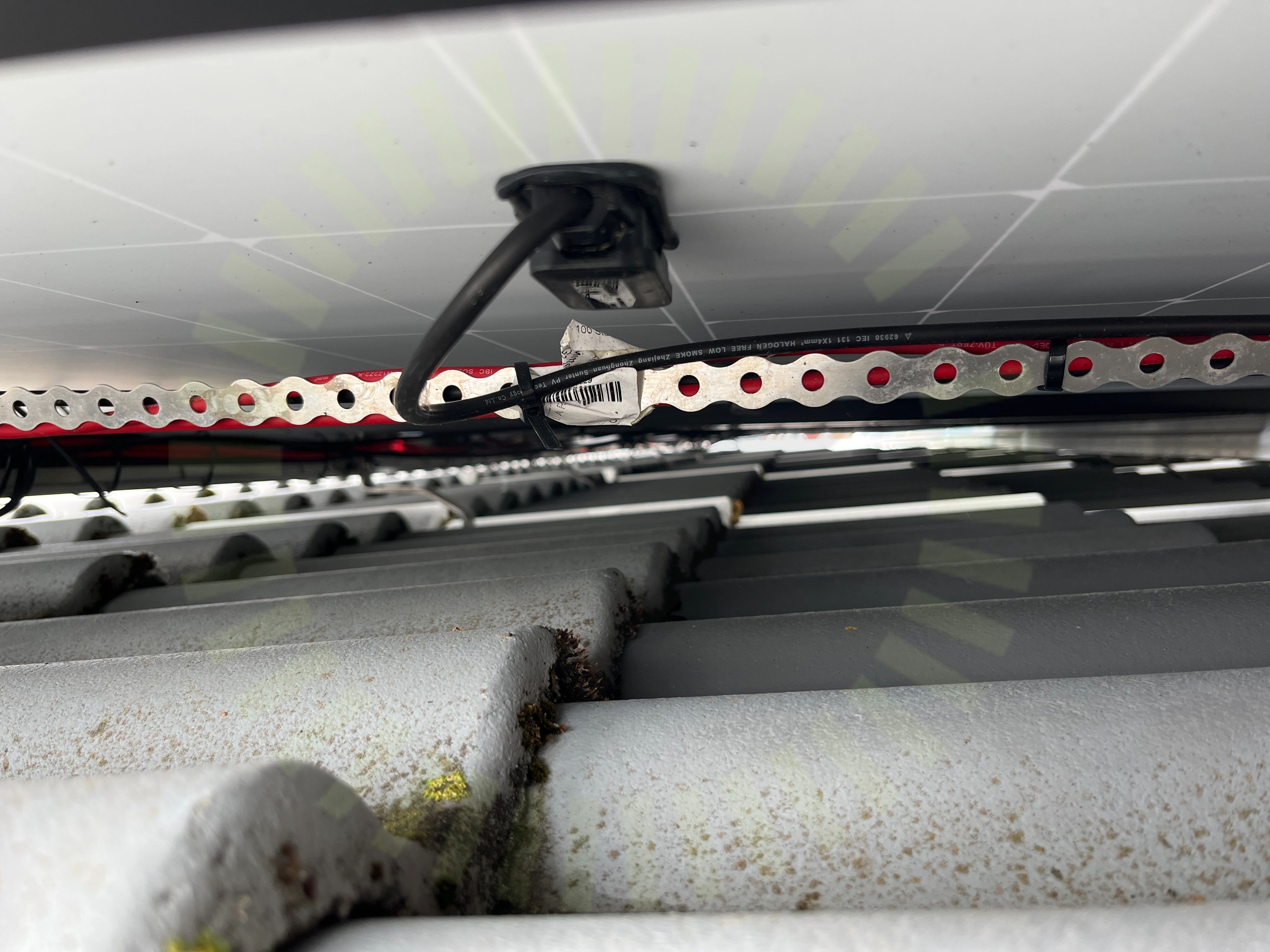

6.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

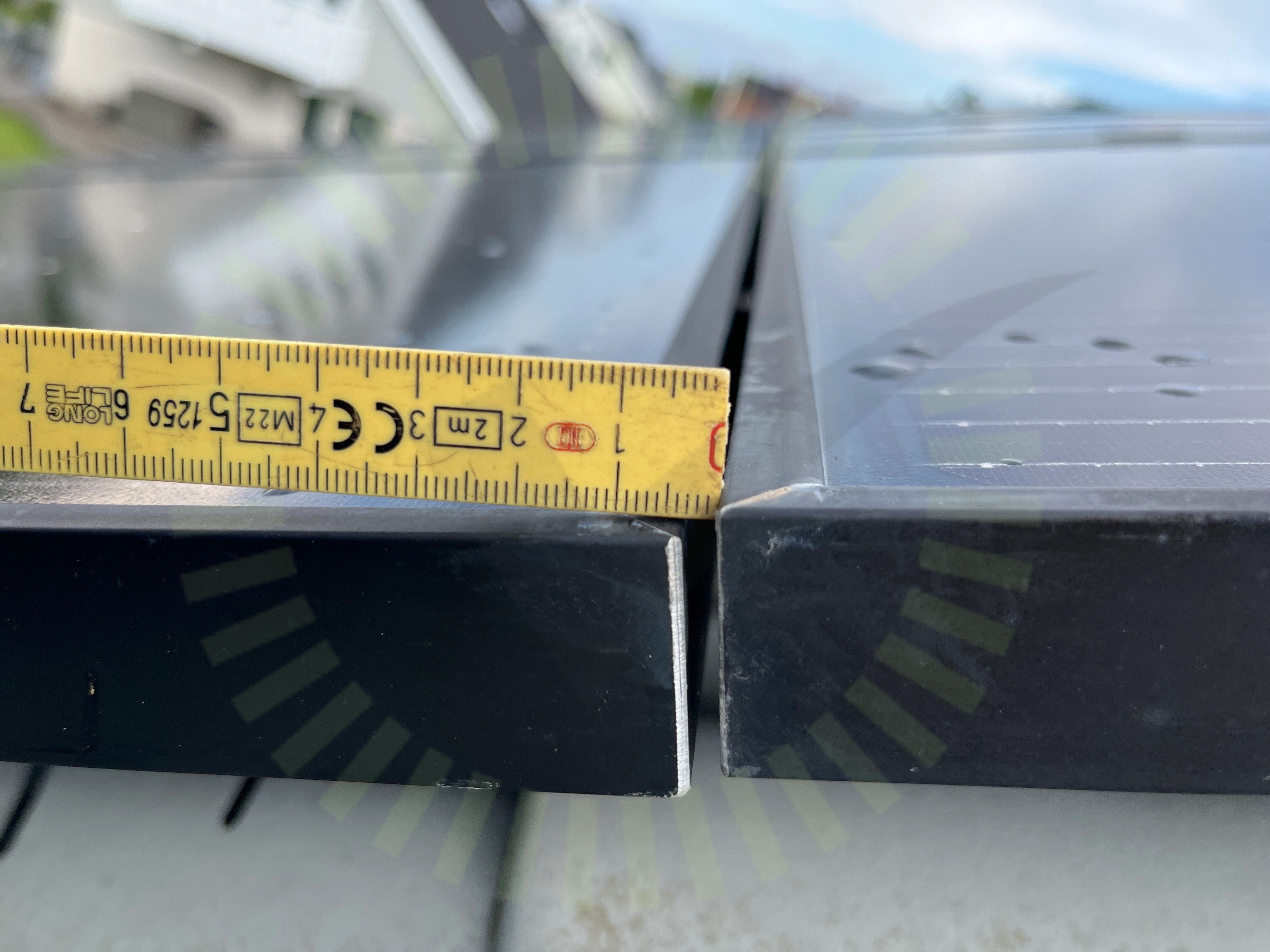

6.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5
Godkända kontrollpunkter
12/15Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Varselmärkning
Anmärkningar
1/4
7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36
8.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)
8.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
8.3 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt. Markrör är ej UV beständigt.
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
