Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Dynamo Elteknik

Datum

22 mars 2024

Ort

Partille, Västra Götalands län
AC anslutning växelriktare
Infästning
Informering av solceller
89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSäkerhetsbrytare DC
TillbehörCHINT: DTSU666
Dynamo Elteknik

Installerad av Dynamo Elteknik som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

15/15
Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

3/5
Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/5
Anslutning av CT klämmorPlacering av CT klämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC

Anmärkningar

4/8
Förskruvningar på ovansidan

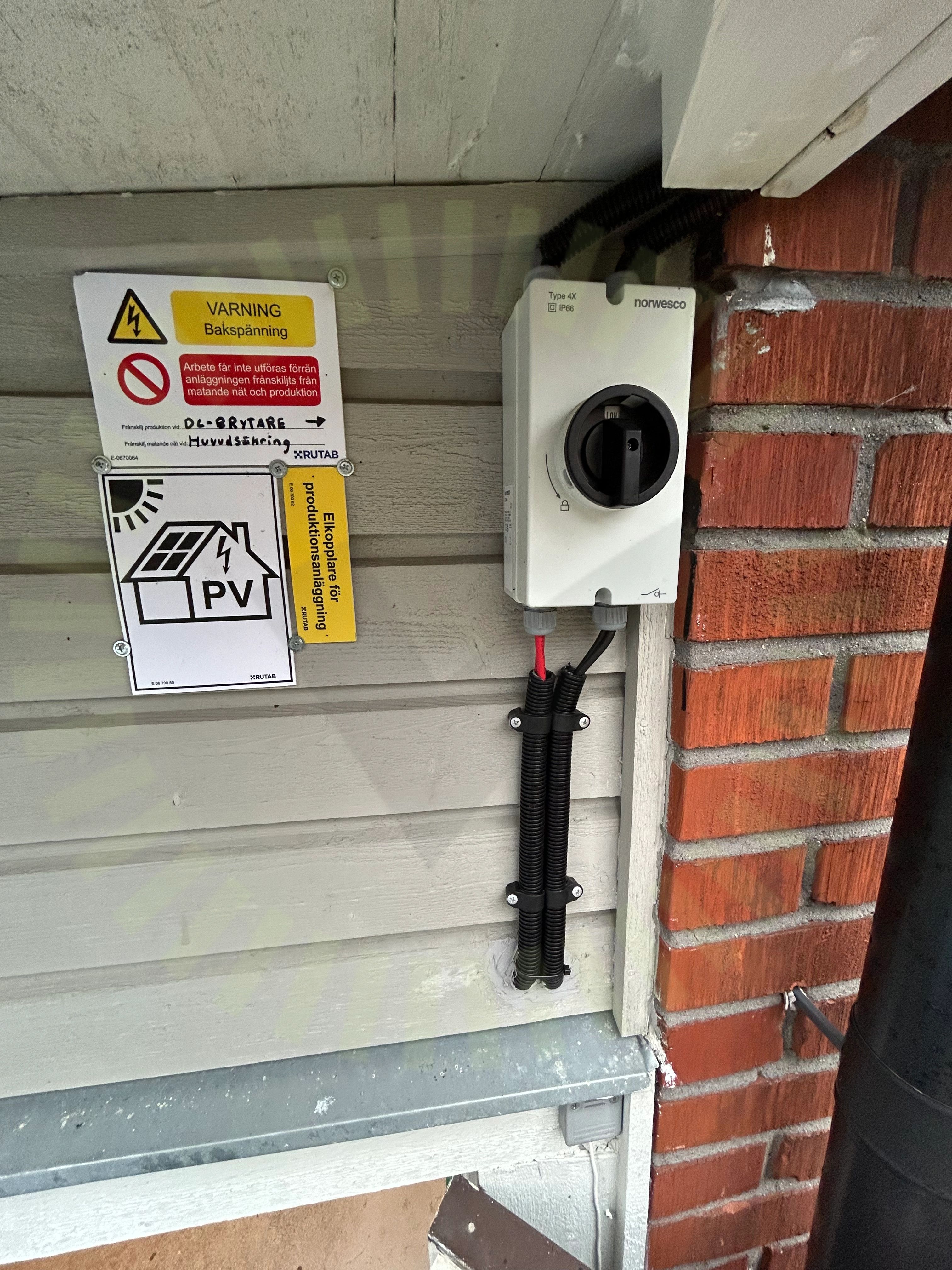

5.1 Förskruvningar på ovansidan

Inte godkänd

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

Identifiering

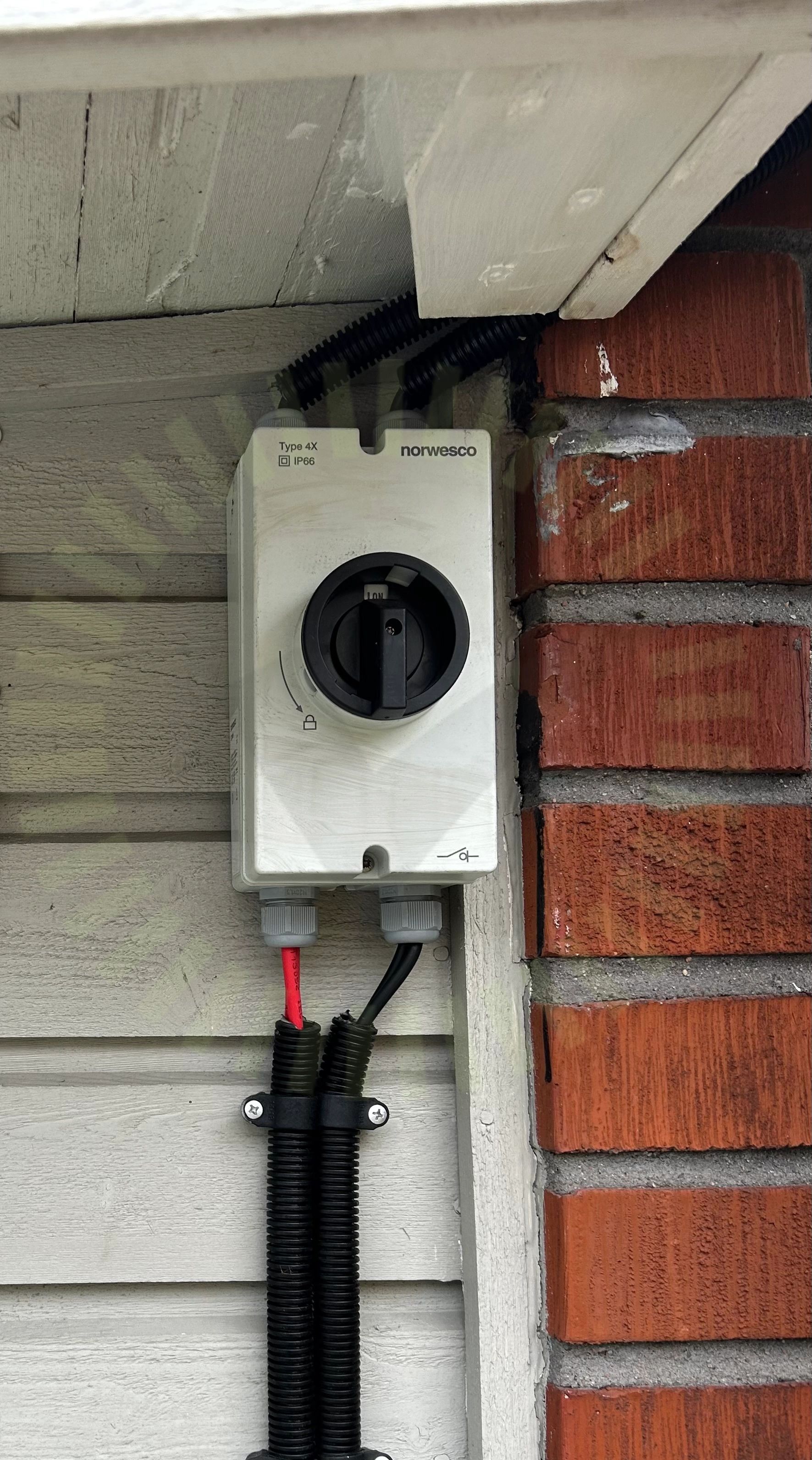

5.2 Identifiering

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid DC-brytaren.

SS 436 40 00 (514.1)
Kabelinföringar

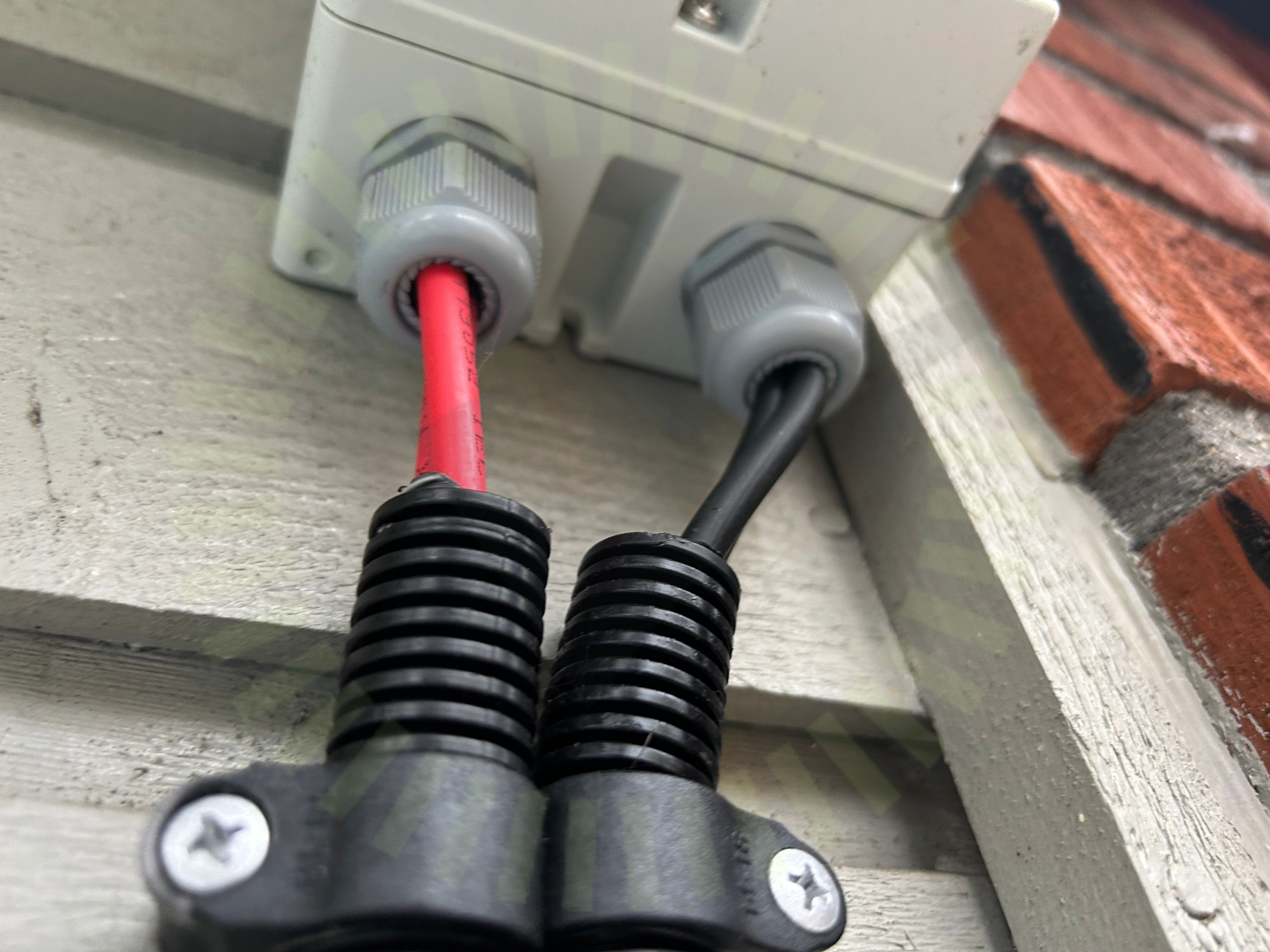

5.3 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Placering Säkerhetsbrytare

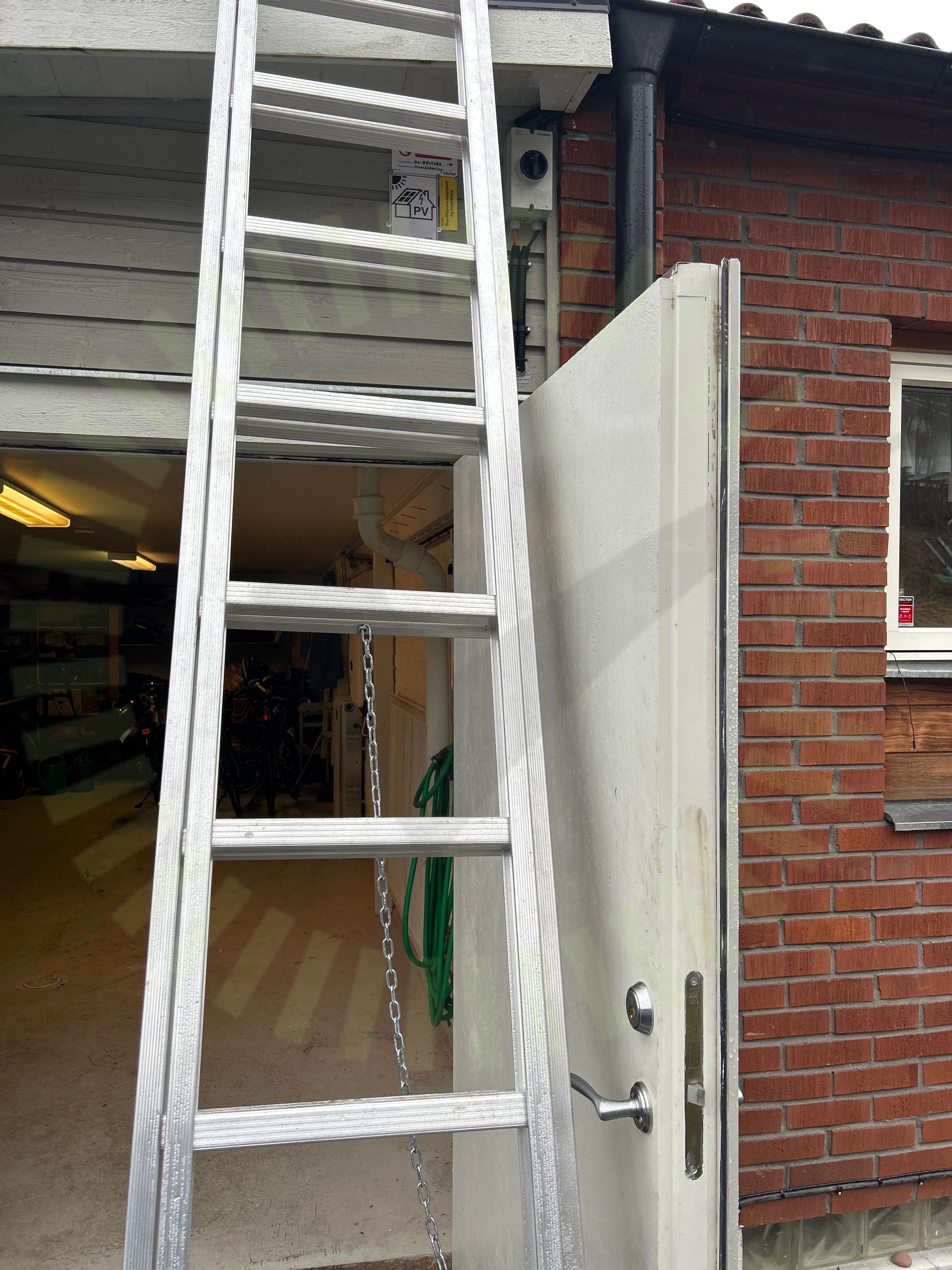

5.4 Placering Säkerhetsbrytare

Inte godkänd

Brytaren är inte lämpligt placerad. Placering kräver stege för att nå brytaren.

Godkända kontrollpunkter

4/8
Anslutningar i brytareEgenskaperInfästningSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Informering av solceller

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/36
AC anslutning växelriktare

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Infästning

8.2 Infästning

Inte godkänd

Växelriktaren sitter inte tillförlitligt fast.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

Godkända kontrollpunkter

33/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
