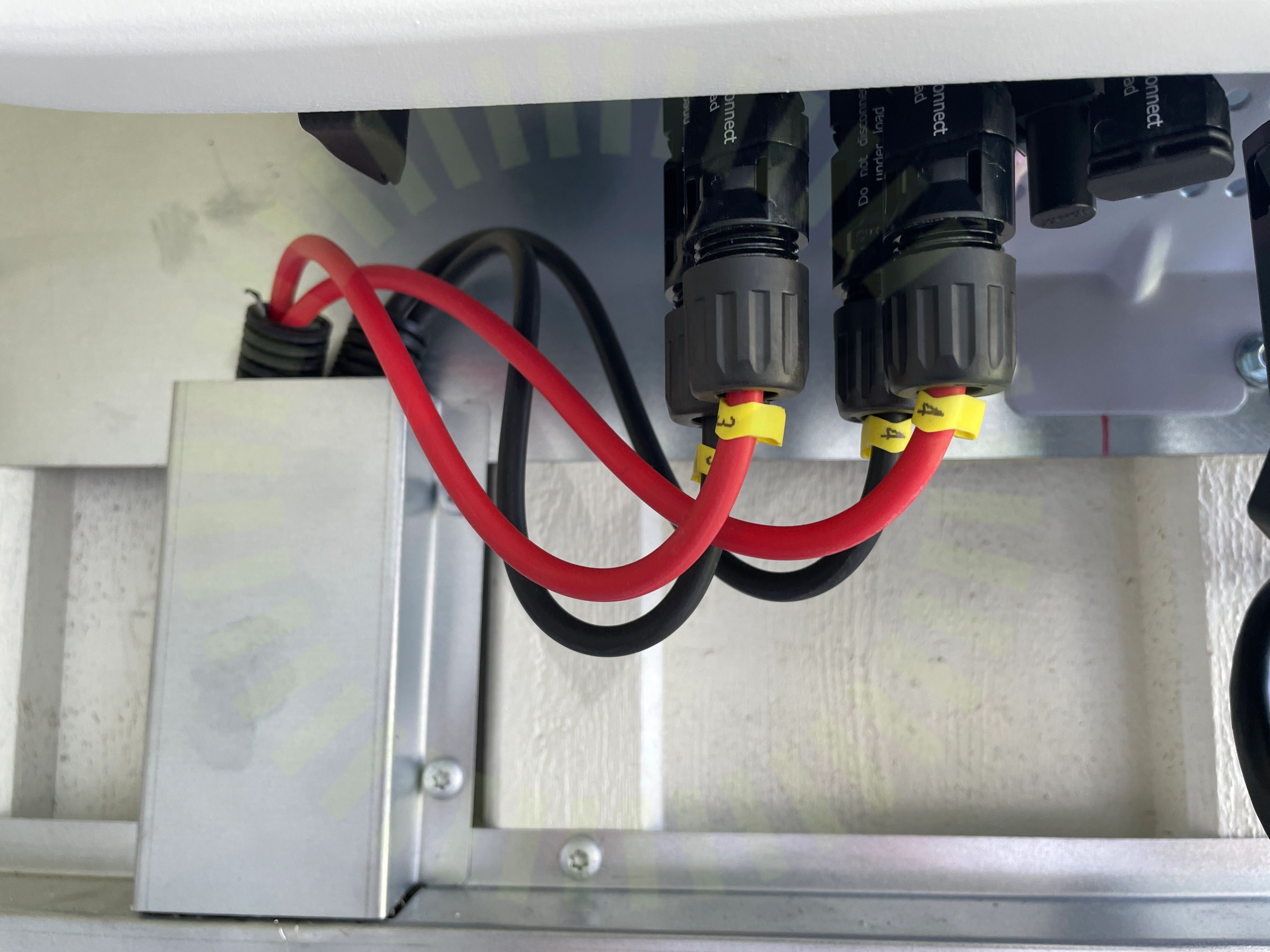

1.1 DC Kontakter stress
Inte godkändFör båda växelriktaren gäller att kabeln ej går rakt ur kontakten och att kablar är spända så att kontakten utsätts för konstant stress
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
5 juli 2023
Ort
Kalmar, Kalmar län
81% godkända19% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
4/391.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.

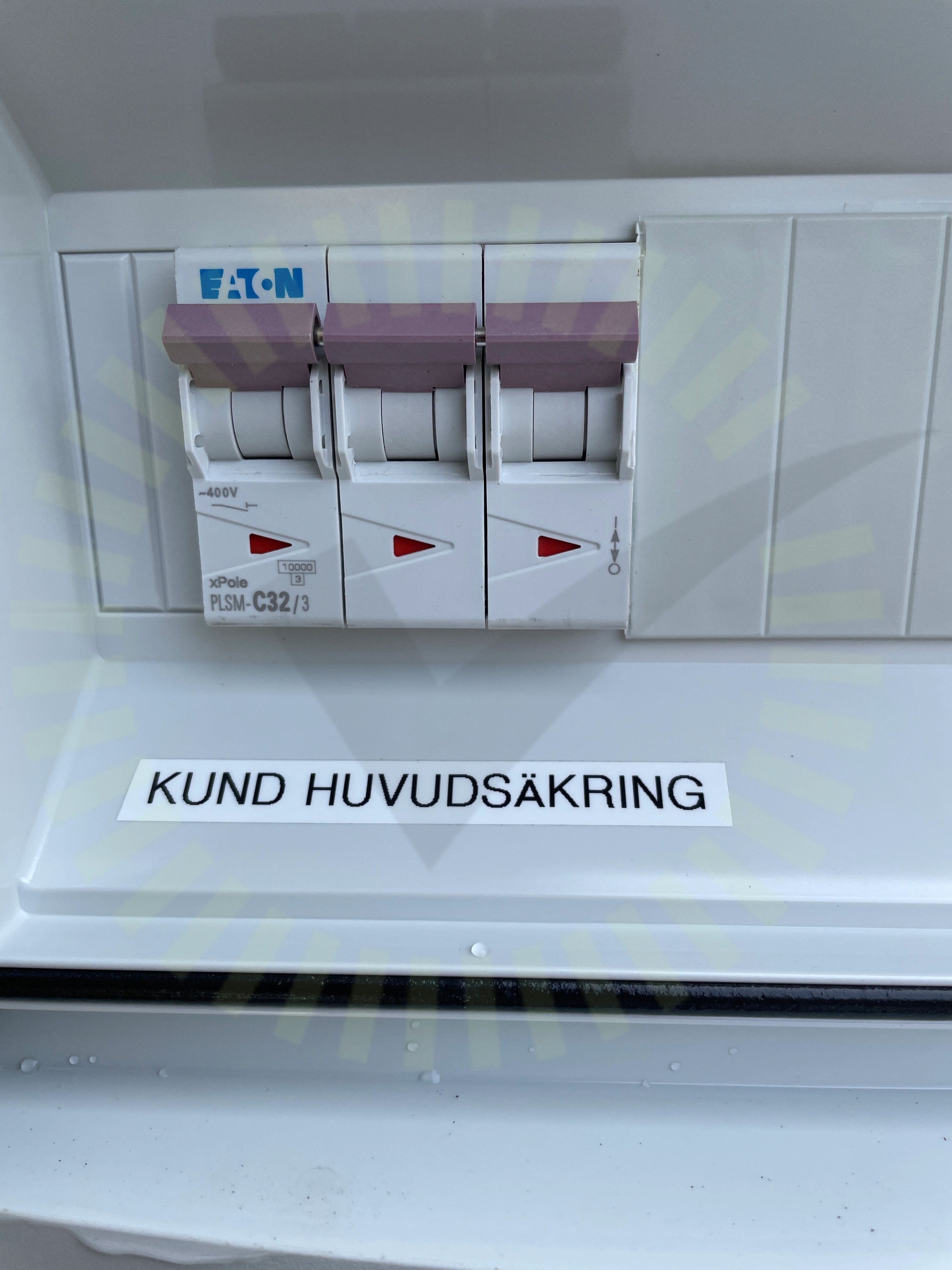

1.3 Kabeldimensionering
Inte godkändUnderlag för kabeldimensionering saknas. Kabel med ledararea 6 mm2 med längd ca 35m avsäkrad 32A
1.4 Strängschema
Inte godkändI strängschemat ska garaget vara ansluten till VR1. I verkligheten är garaget ansluten till VR2, och vice versa.
Godkända kontrollpunkter
35/39AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material
Longi LR5-66HPH
Anmärkningar
9/40
2.1 Klämmornas placering
Inte godkändKlämmor är inte placerade inom tillverkarens angivna zon, 35-45 cm. Uppmätt 25 cm
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

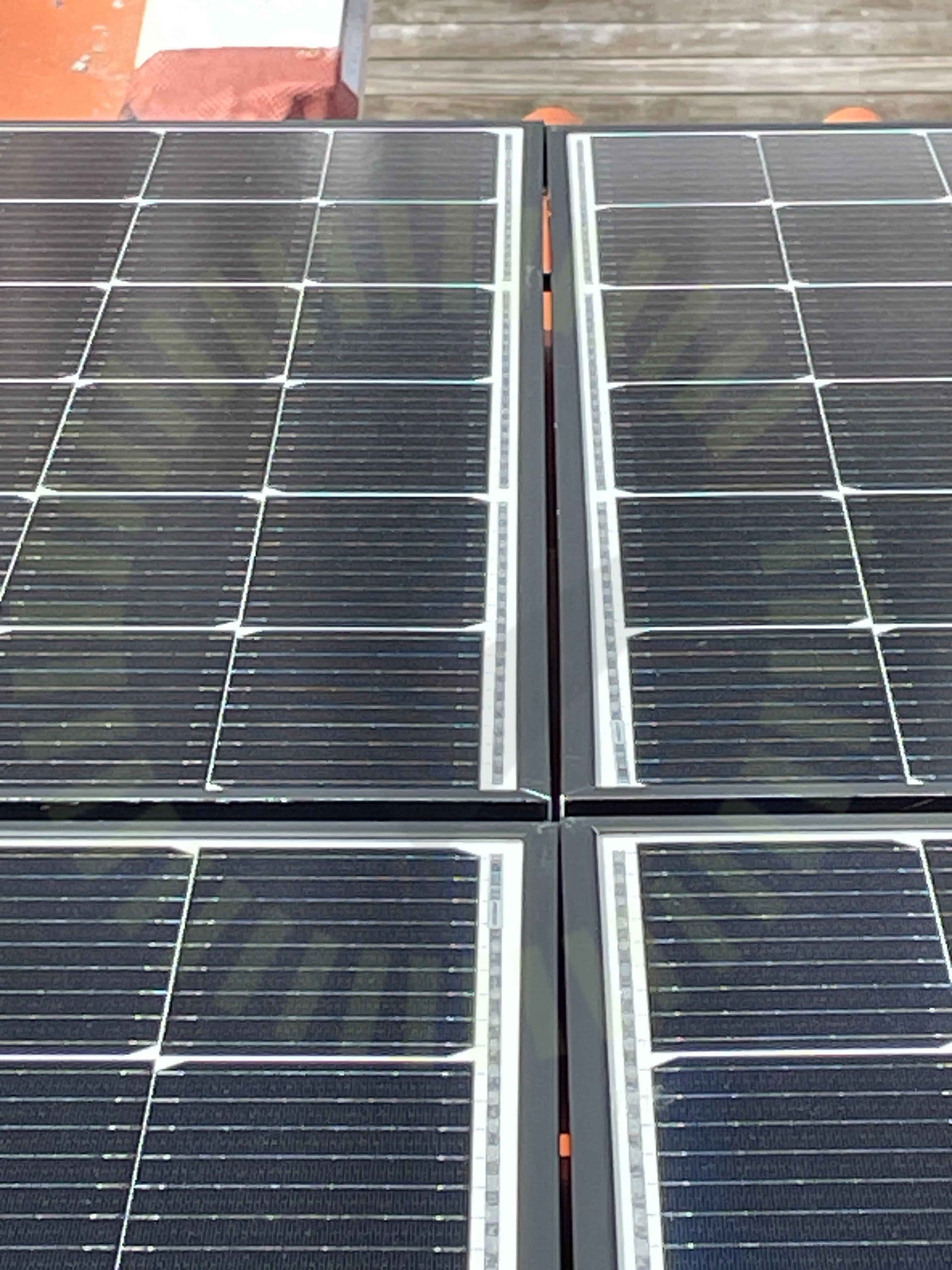

2.2 Panelramar separerade
Inte godkändPanelernas ramar är inte separerade.

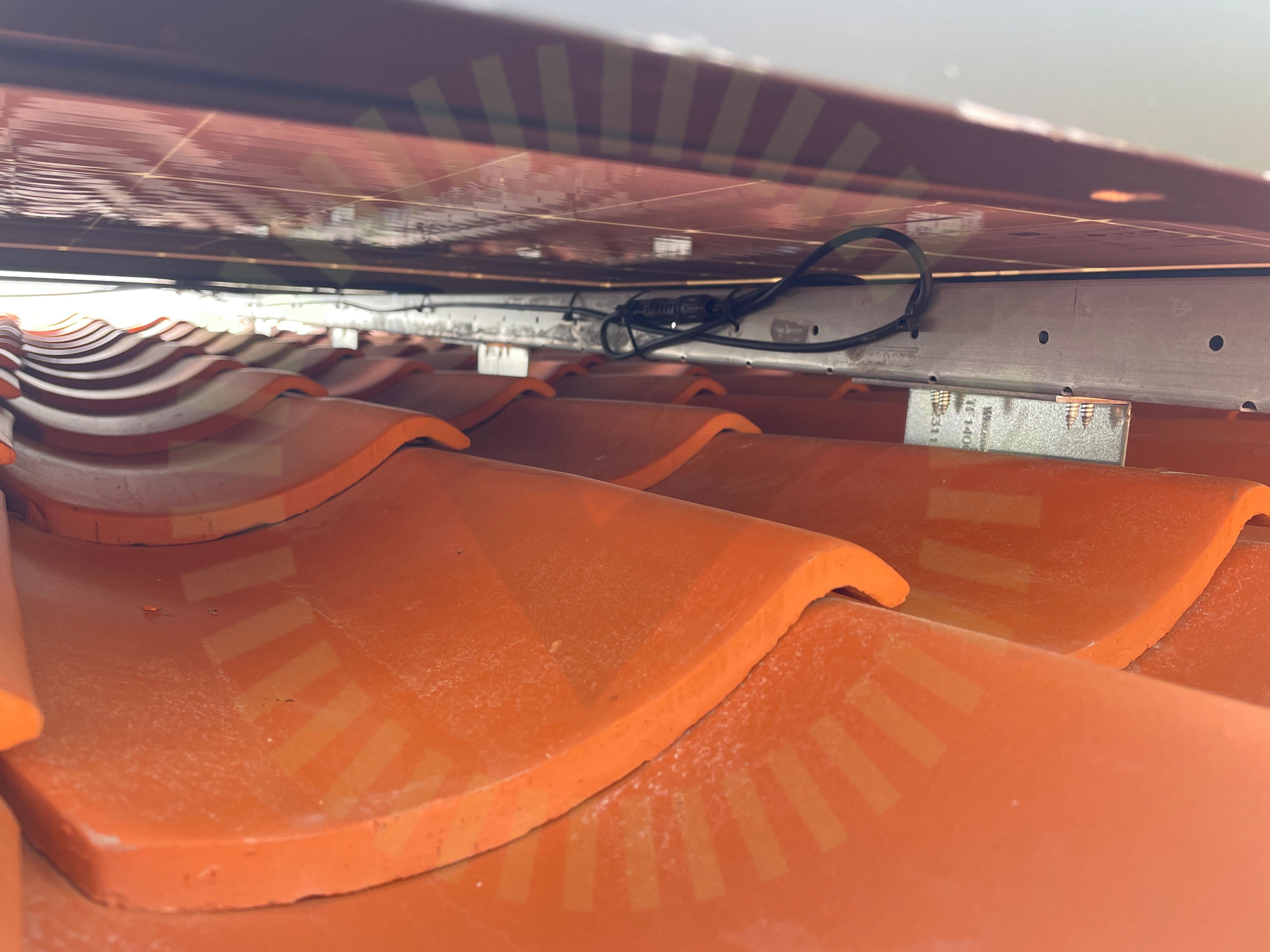

2.3 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

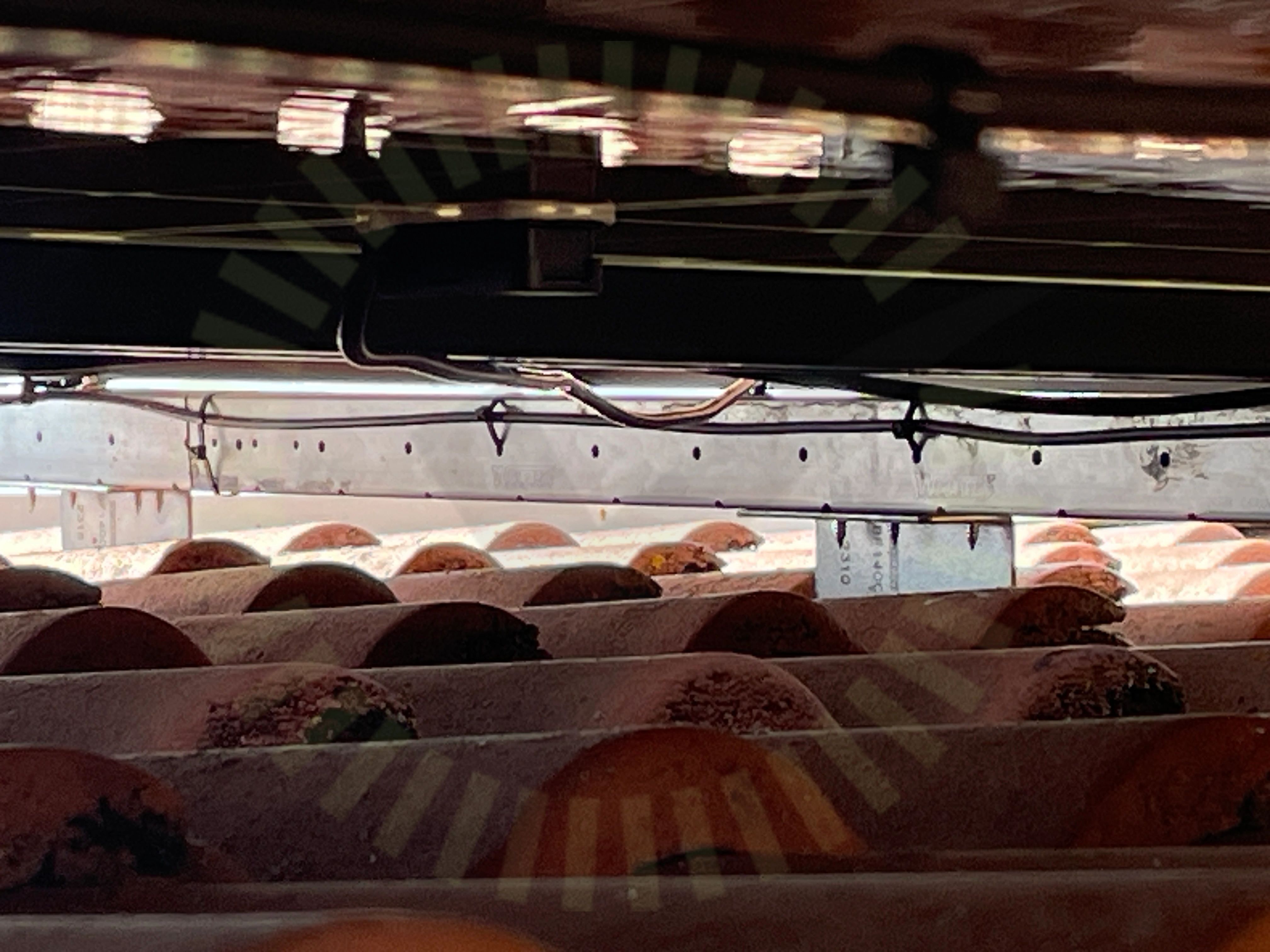

2.4 Kopplingslåda
Inte godkändKabel från kopplingslåda hänger ner så den kan belastas av tex snö

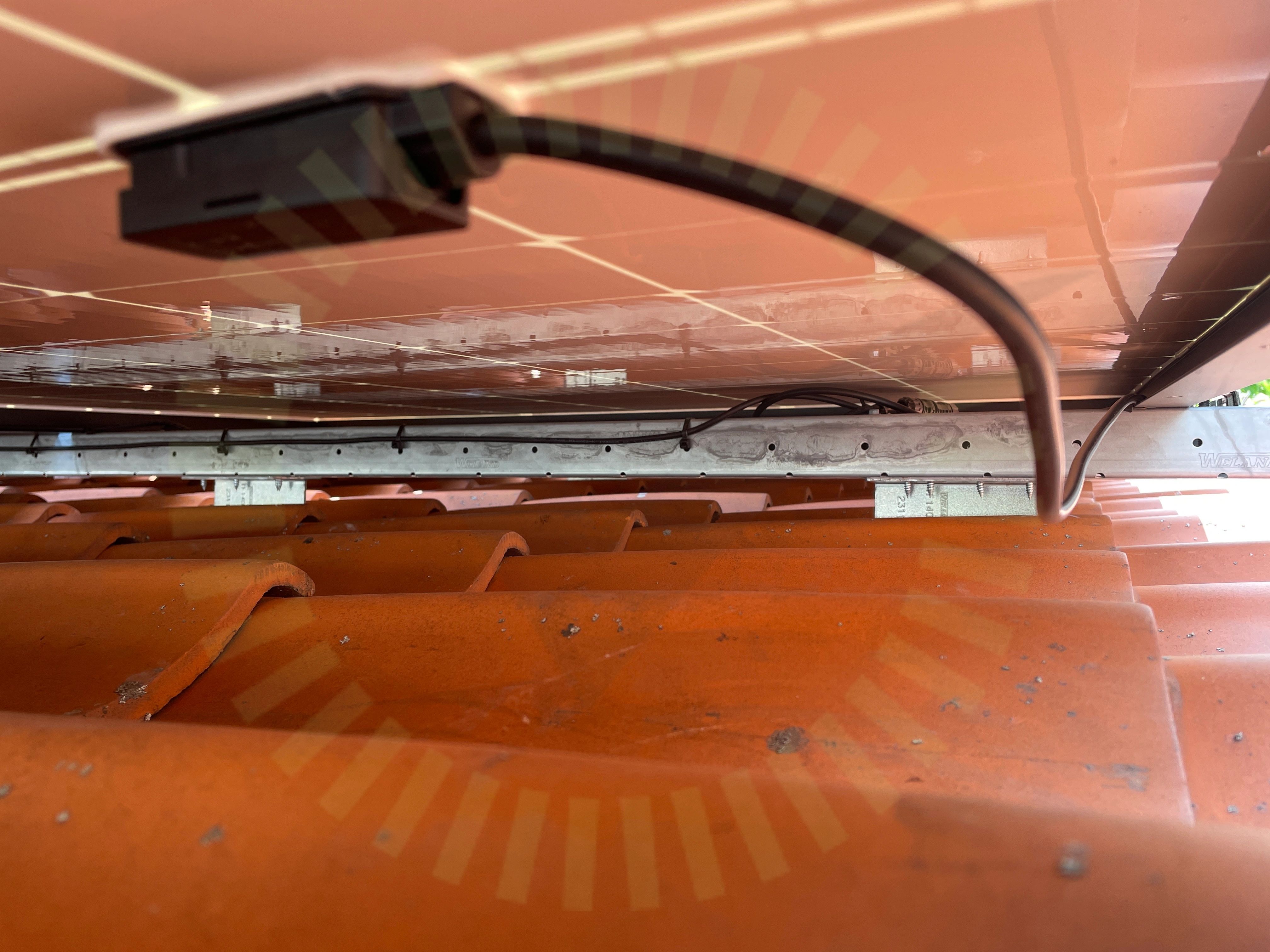

2.5 Kopplingslåda
Inte godkändKabel ansluten i kopplingslådan frihänger ca 90 cm och stressar anslutningen

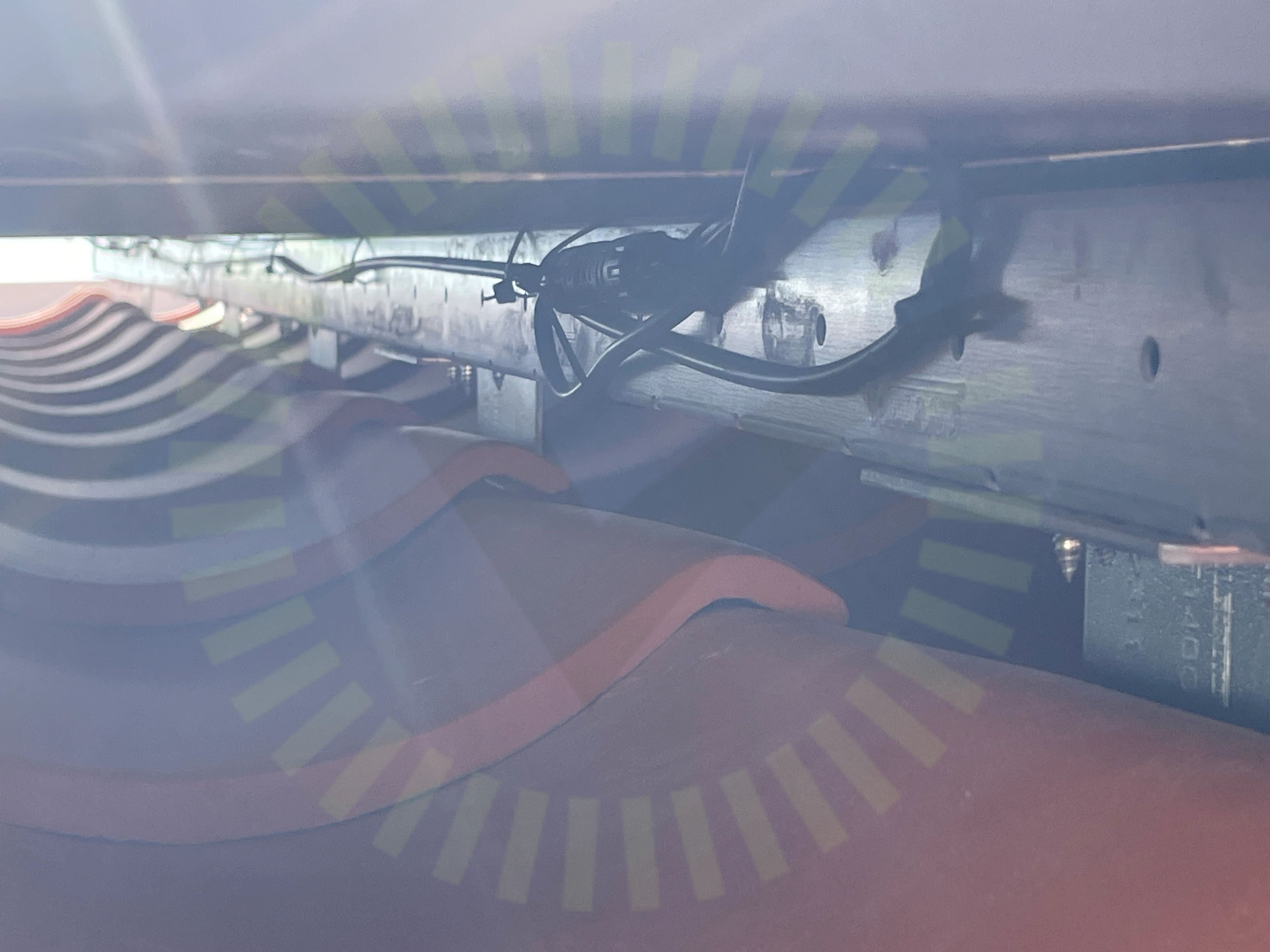

2.6 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Uppmätt 20 mm

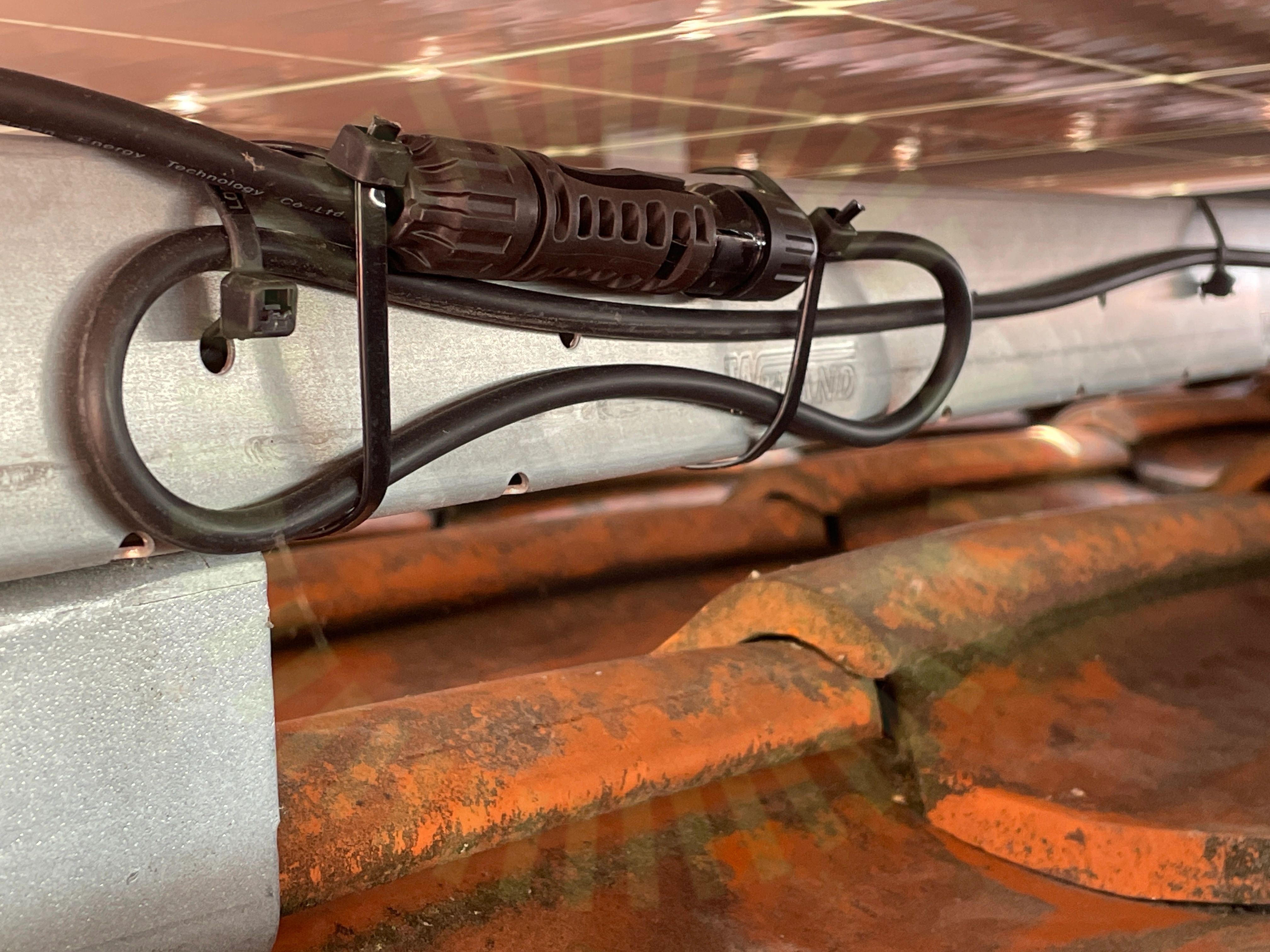

2.7 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.

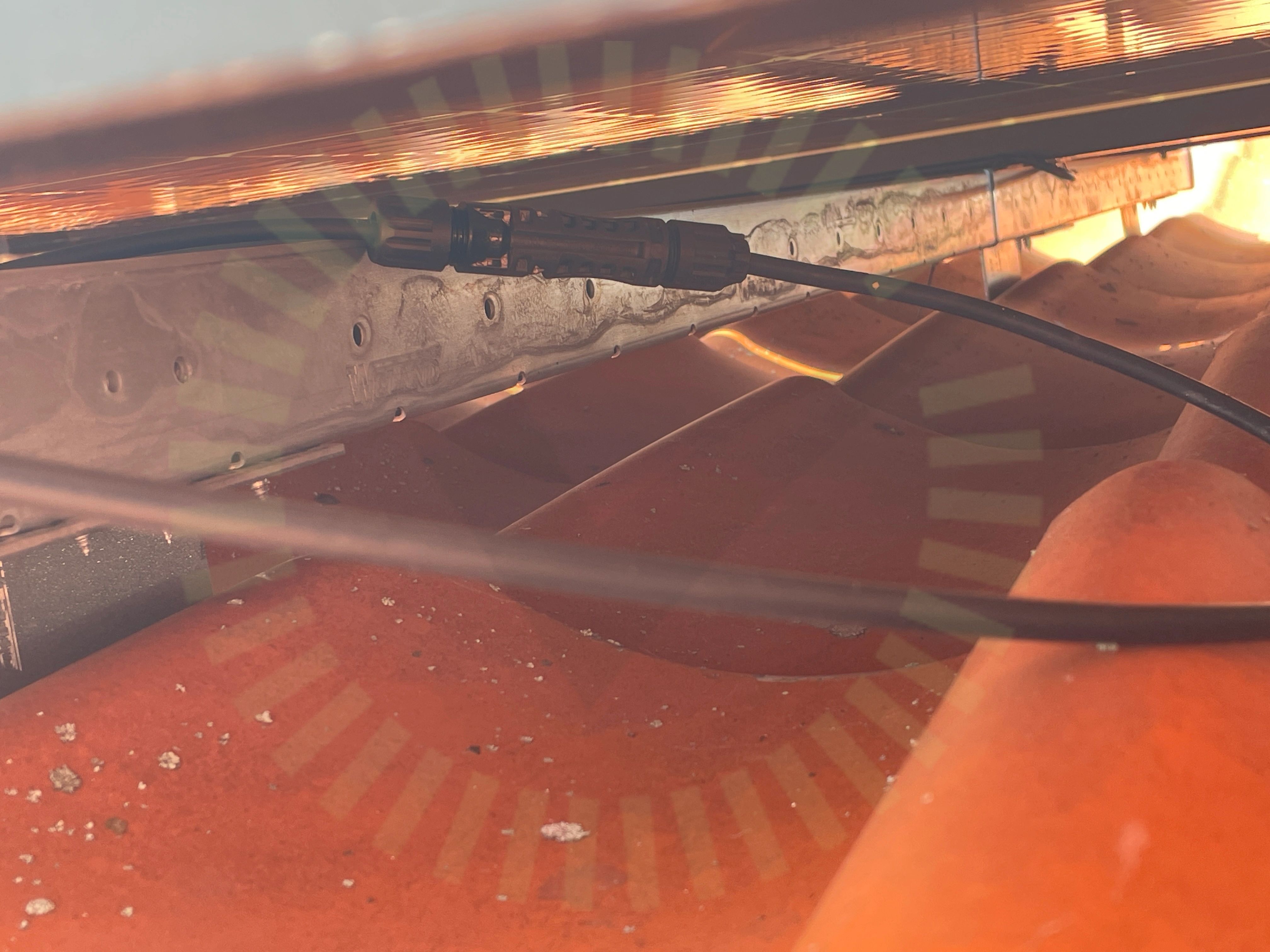

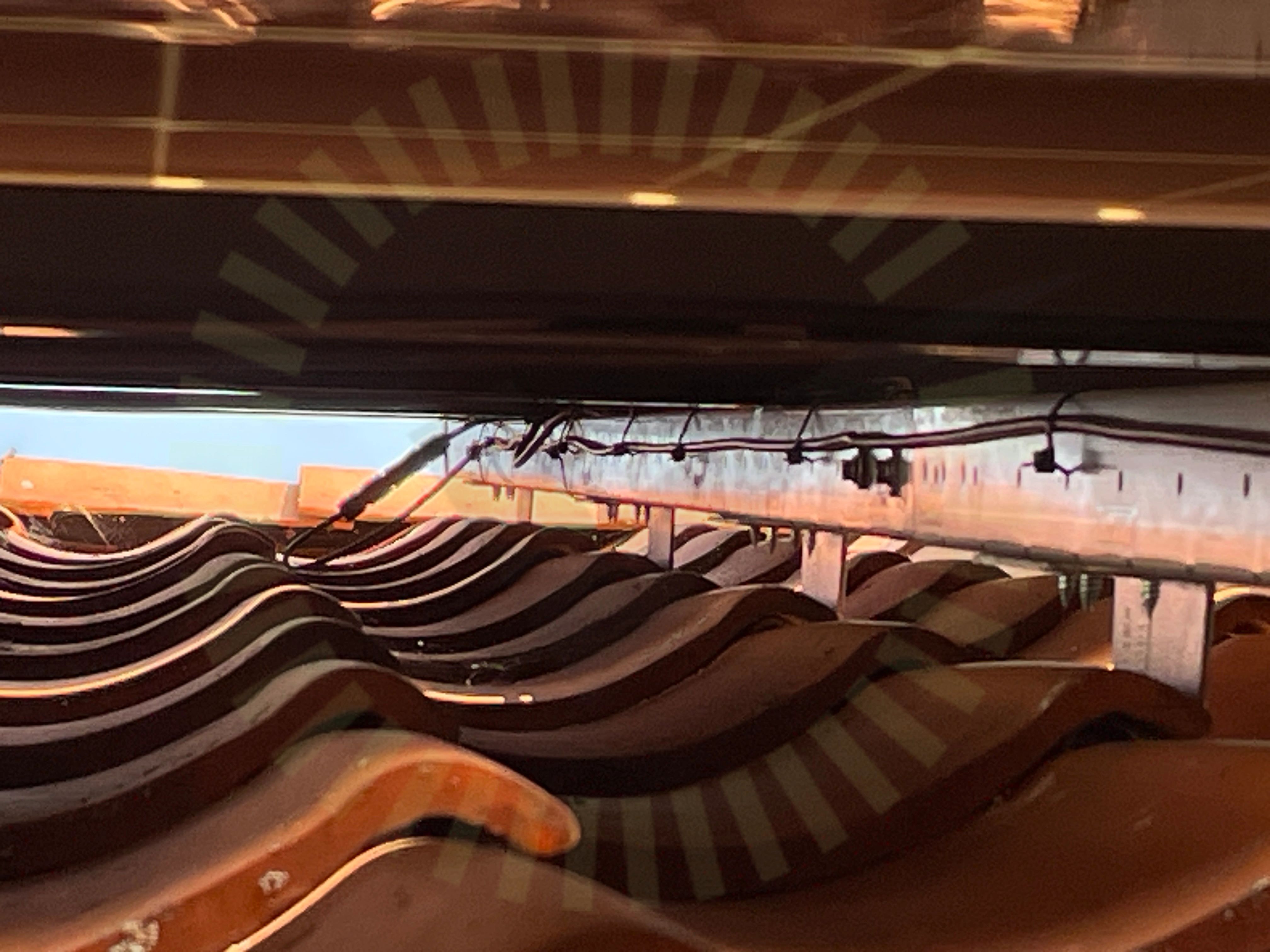

2.8 Stress på kontakter
Inte godkändKontaktdonet ej dragavlastad på båda sidor
SS 436 40 00, 712.526
2.9 Stress på kontakter
Inte godkändKontakt ej korrekt dragavlastad
SS 436 40 00, 712.526
Godkända kontrollpunkter
25/40DräneringshålDräneringshålDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKlämmornas överlappningKontaktdonPanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkuggaSkuggaSkuggaSpänningar i ramSpänningar i ramSpänningar i ramStress på kontakterSträngförläggningSträngförläggning
Ej tillgängligt vid besiktning
6/40Förbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslådaPanelkablagets böjradieSträngförläggning
Tegel villatak, Weland Stål: Råspont
Anmärkningar
1/1

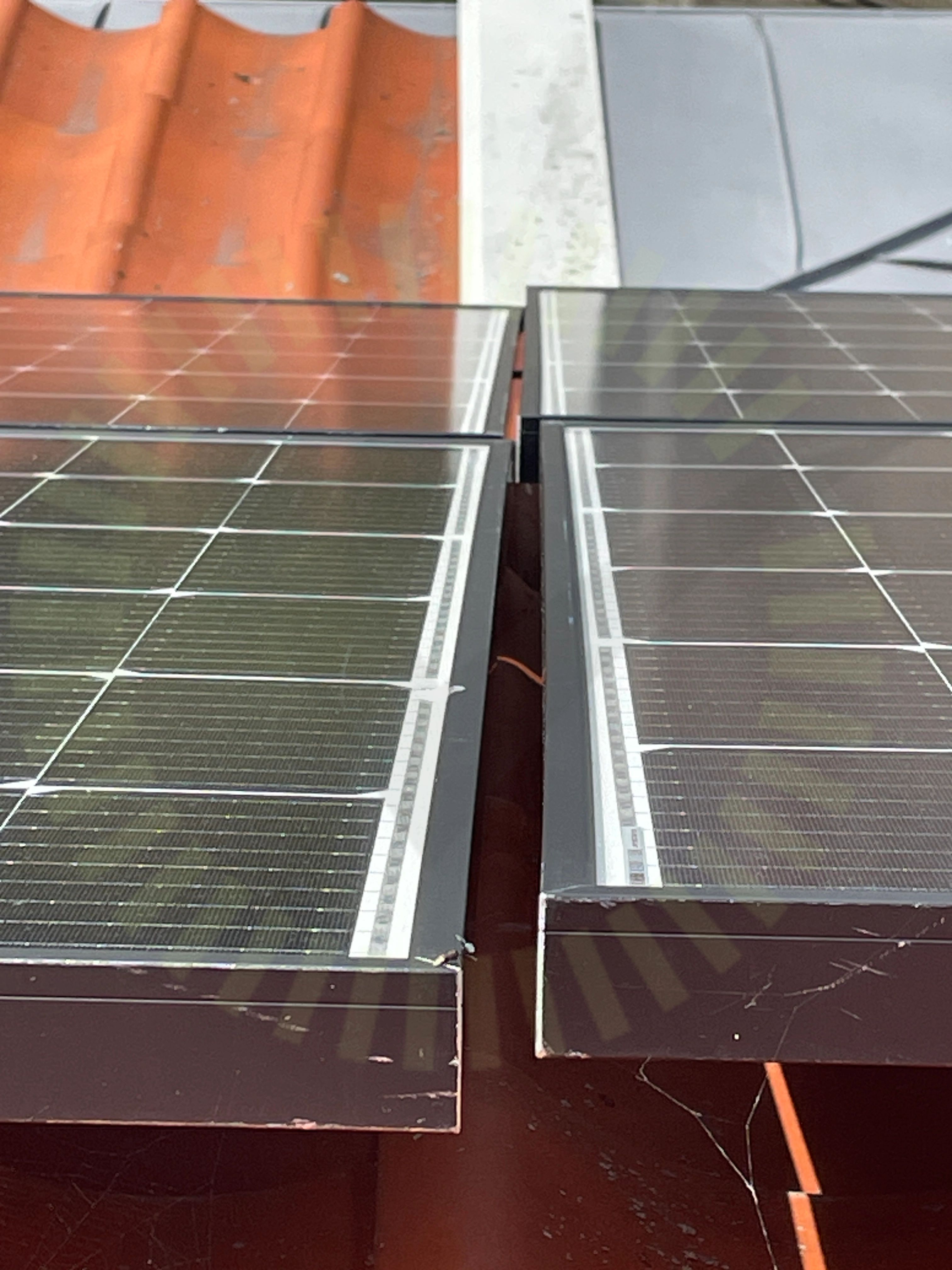

3.1 Bristande fastsättning
Inte godkändPaneler är ej kvar på den plats de troligtvis förlagts.
Undercentral
Anmärkningar
1/8

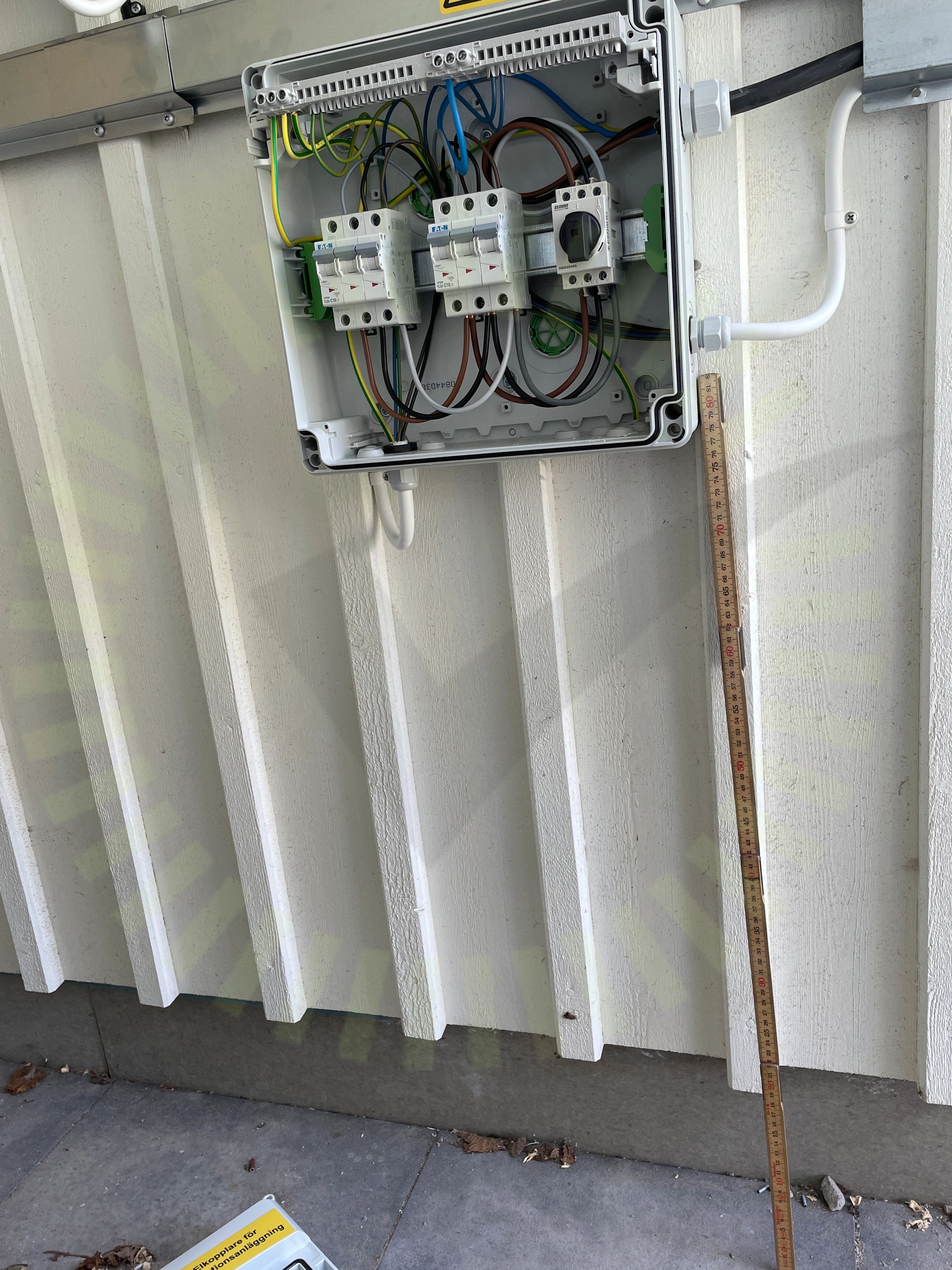

4.1 Placering
Inte godkändKapsling är olämpligt placerad.
Godkända kontrollpunkter
6/8BrytareBöjradieFörskruvningarInfästningIP-KlassningSkydd mot beröring
Ej tillgängligt vid besiktning
1/8Femledarsystem
Weland Stål: Råspont
Anmärkningar
14/69

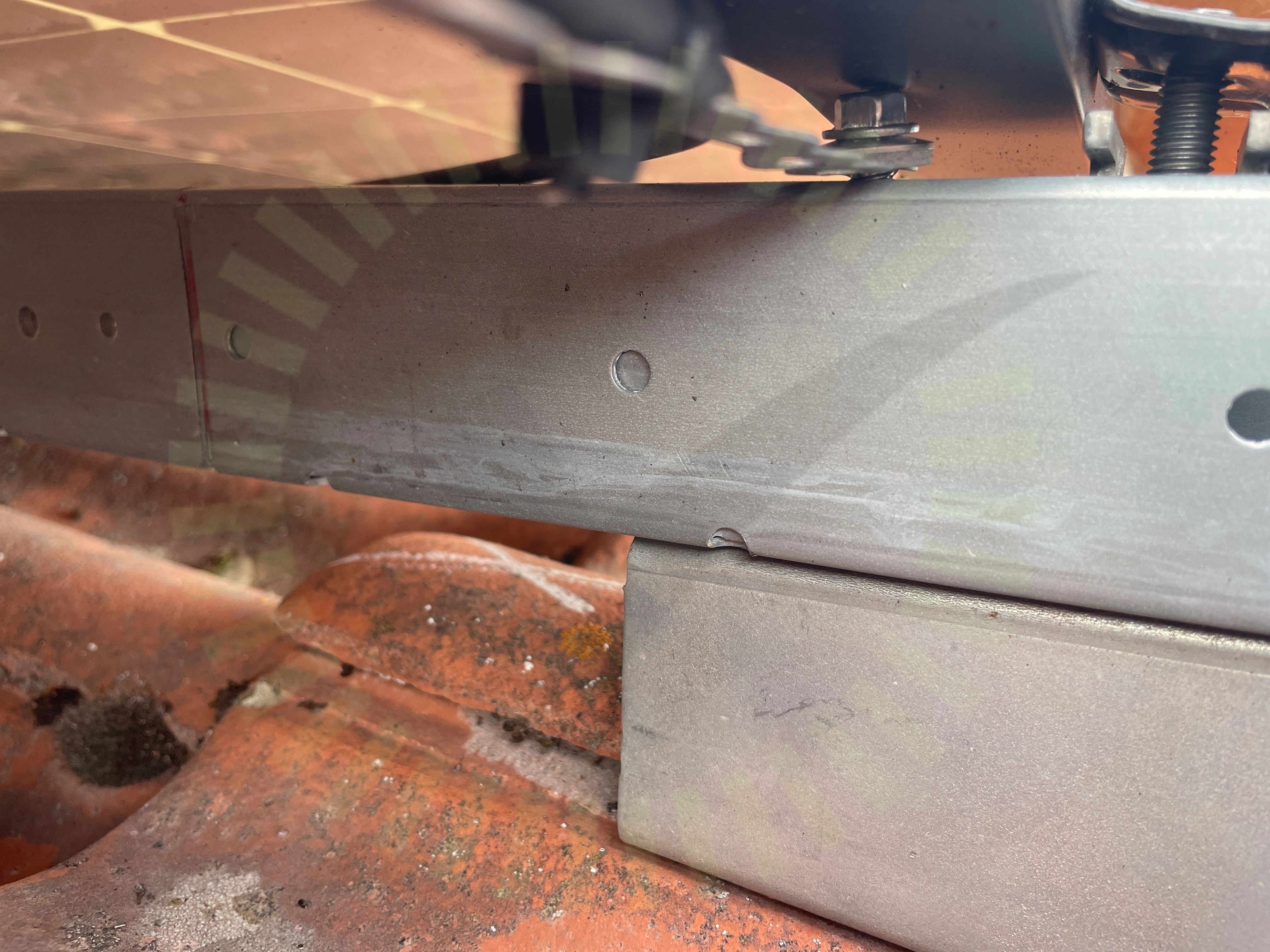

5.1 Föremål mellan skena och panelram
Inte godkändPanelram ligger ej med lämpligt stöd

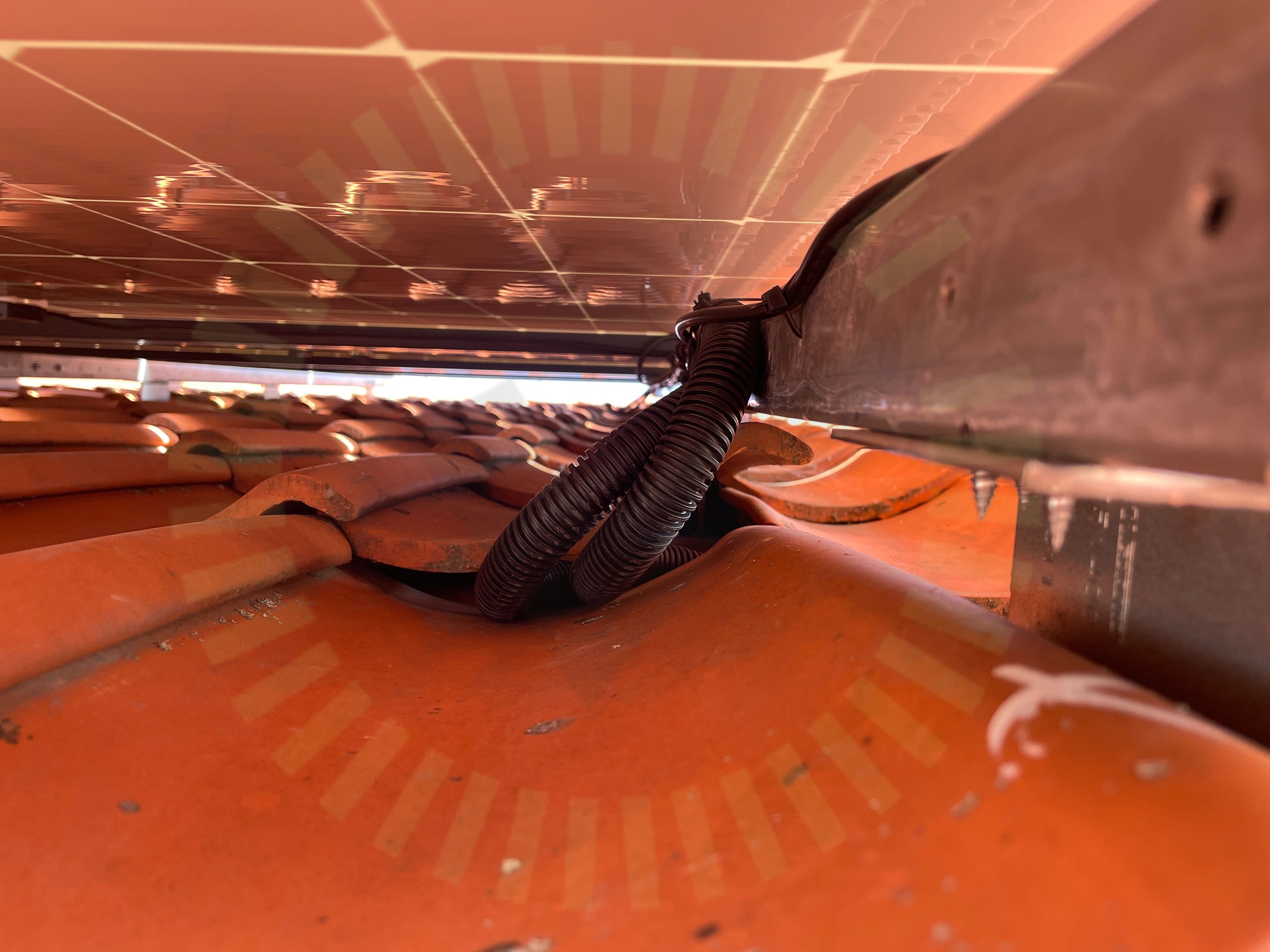

5.2 Kabeldragning mellan takytor
Inte godkändFörläggning utförd utan hänsyn till tegelpannornas risk att spricka.

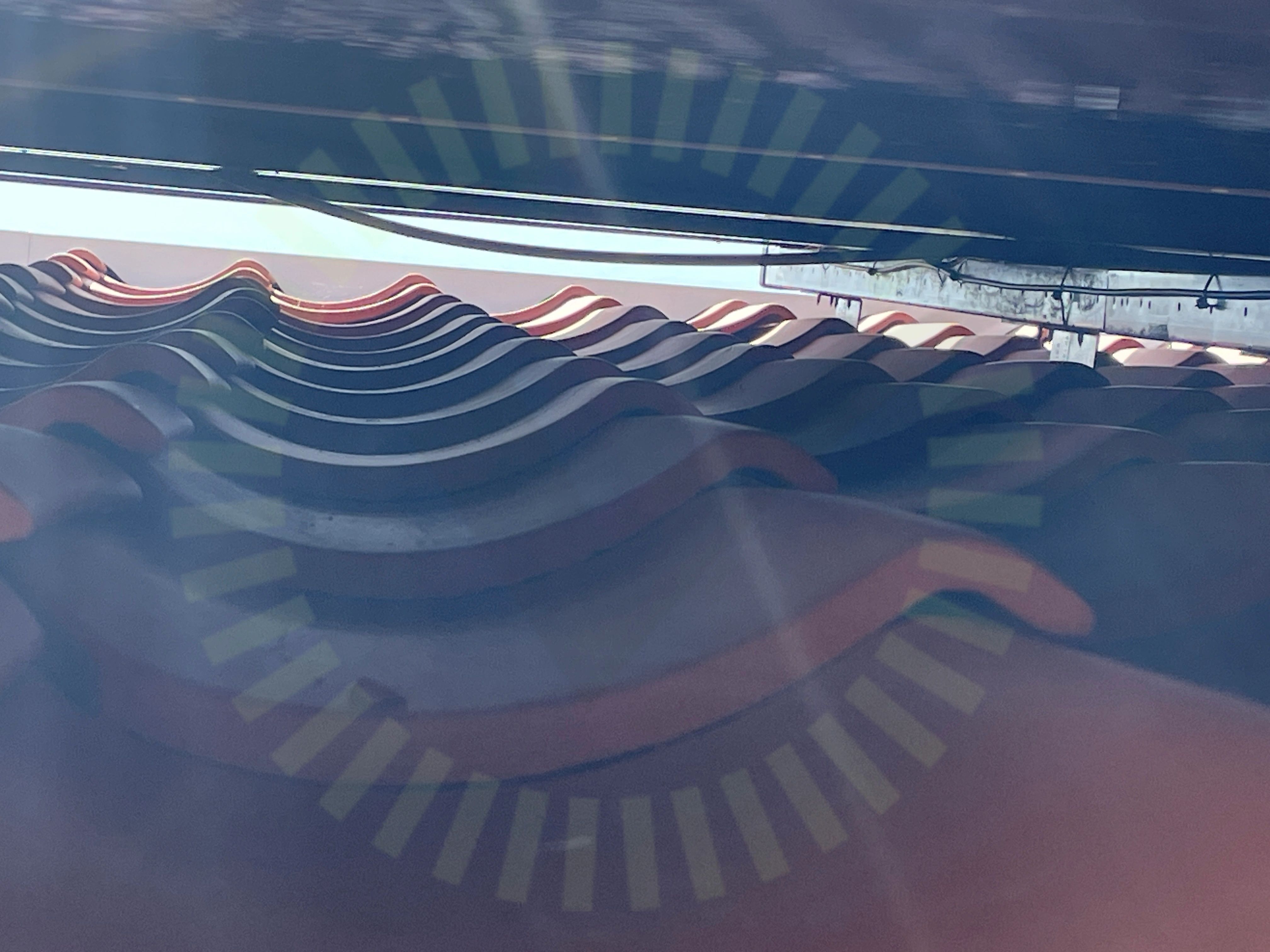

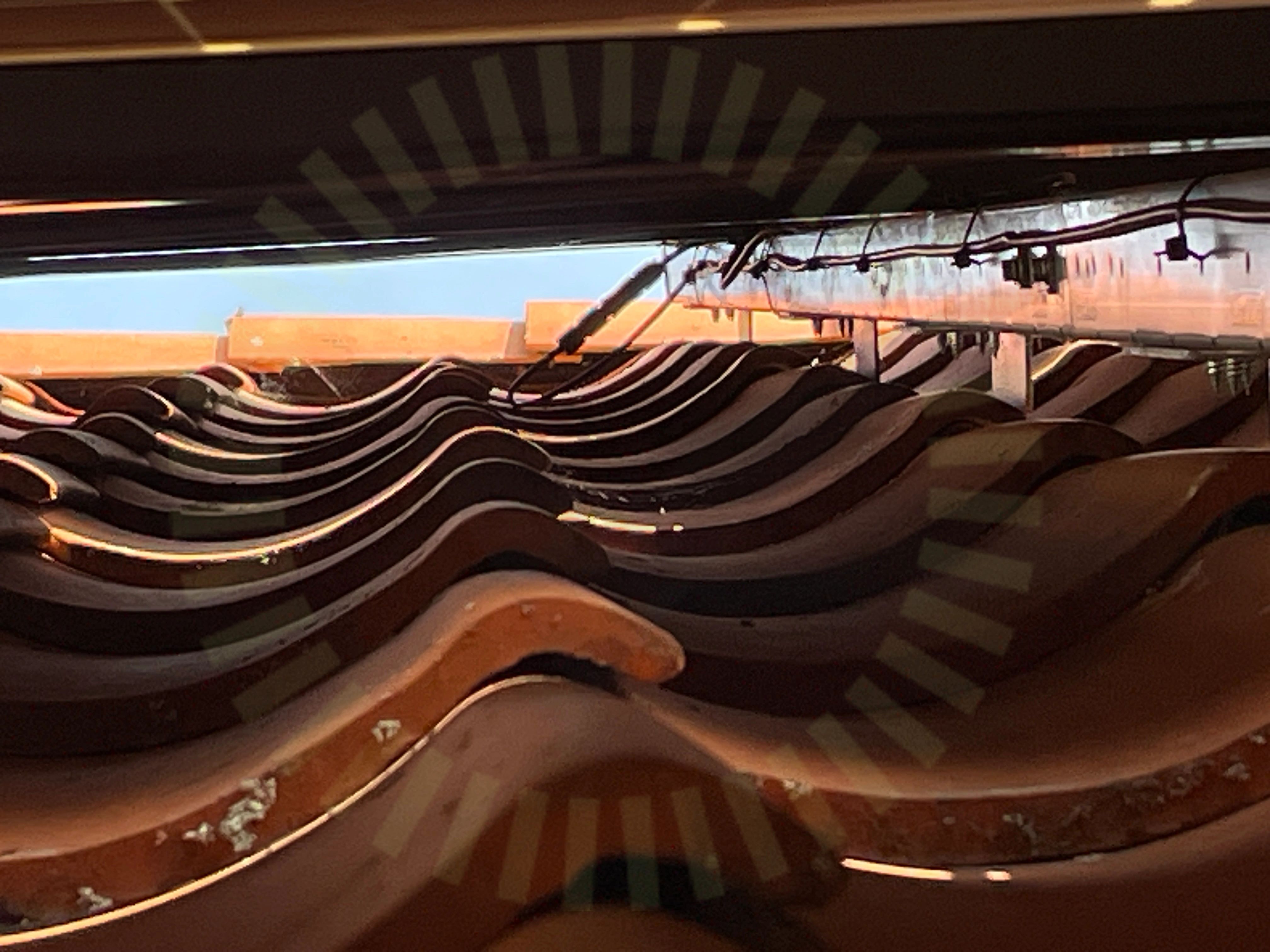

5.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Frihänger ca 65 cm och kan påverkas av tex snö.

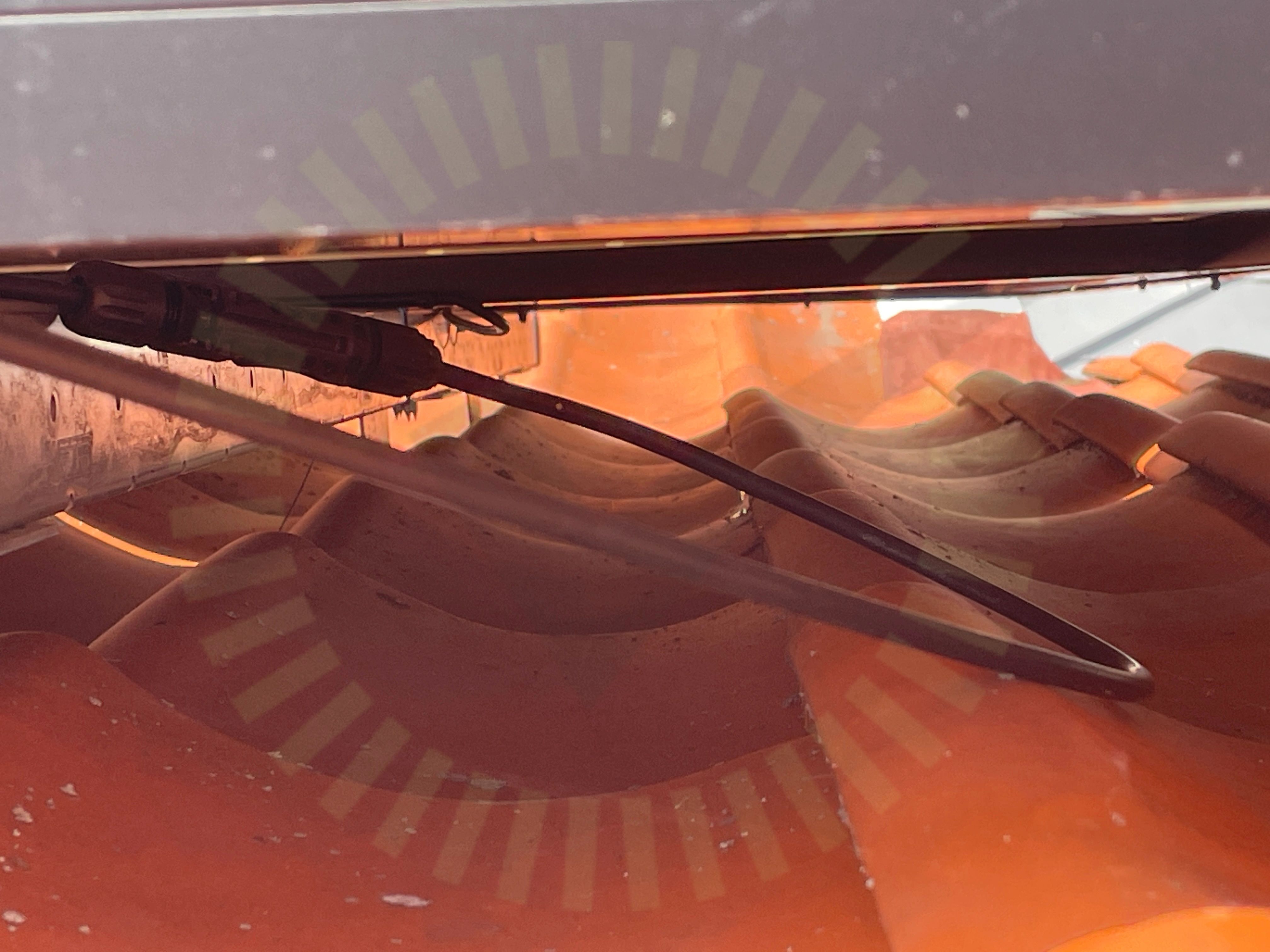

5.4 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
5.5 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.

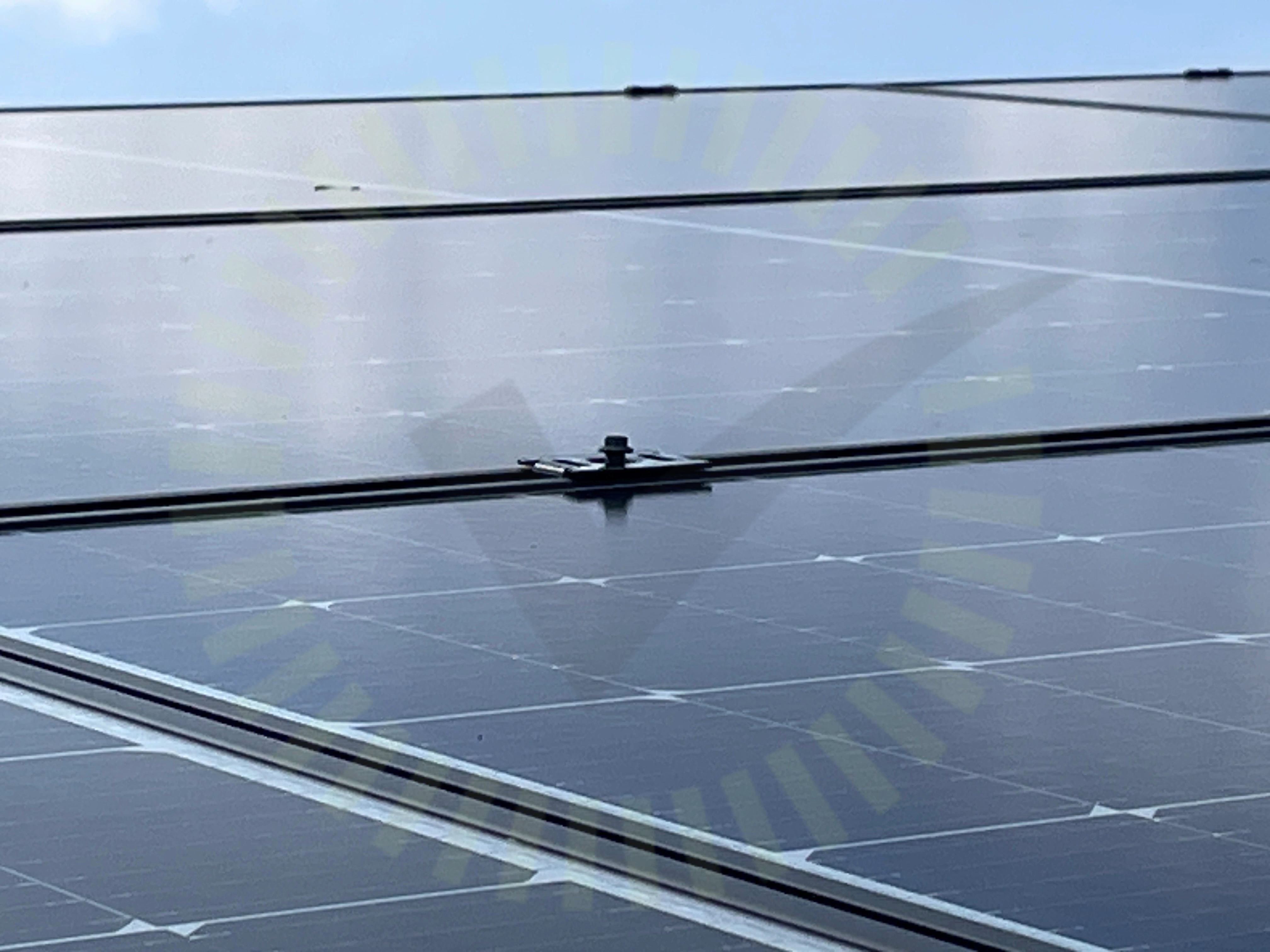

5.6 Mittklämma skruv
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar. Skruv ej neddragen.
Tillverkarens anvisningar

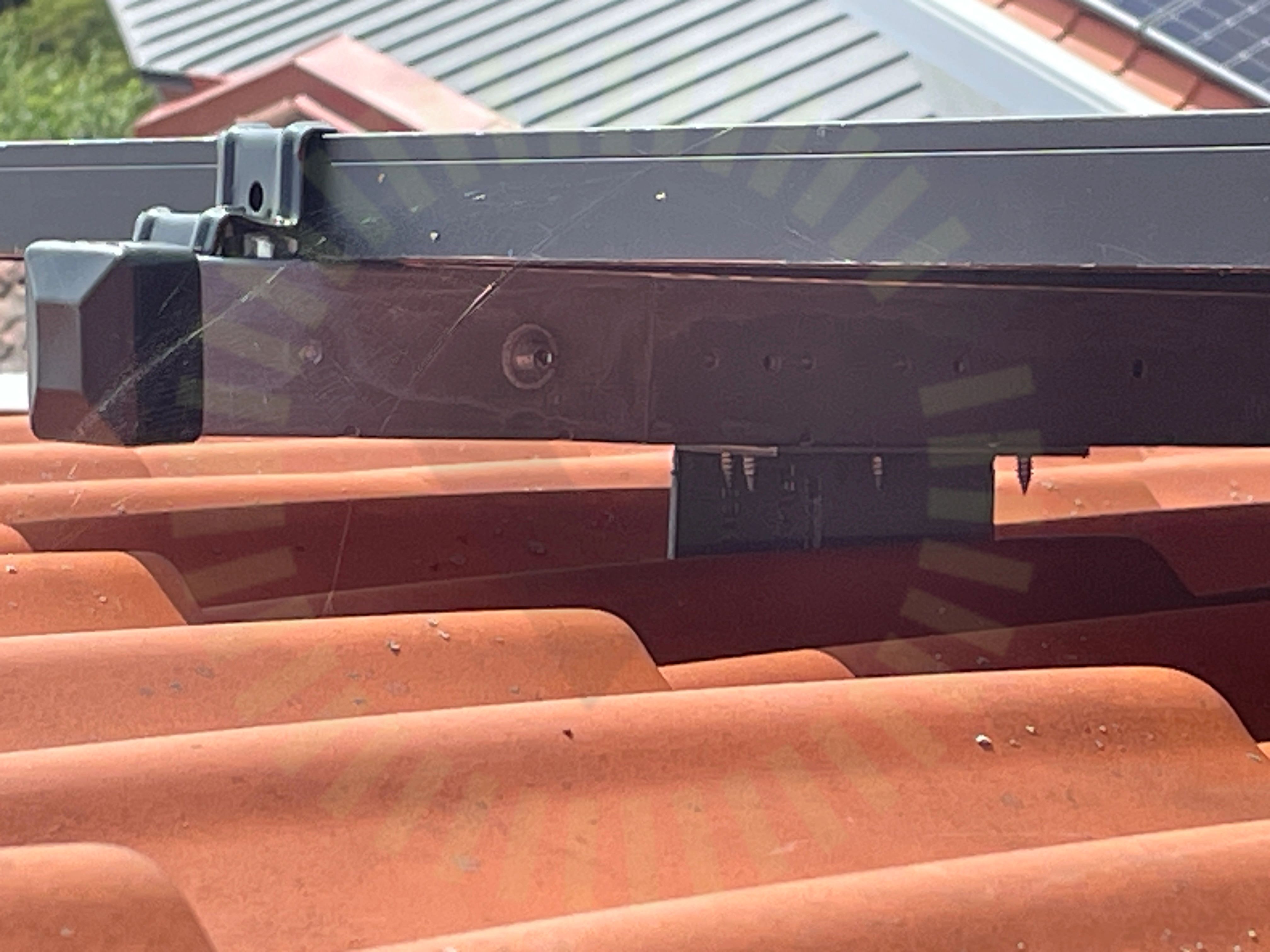

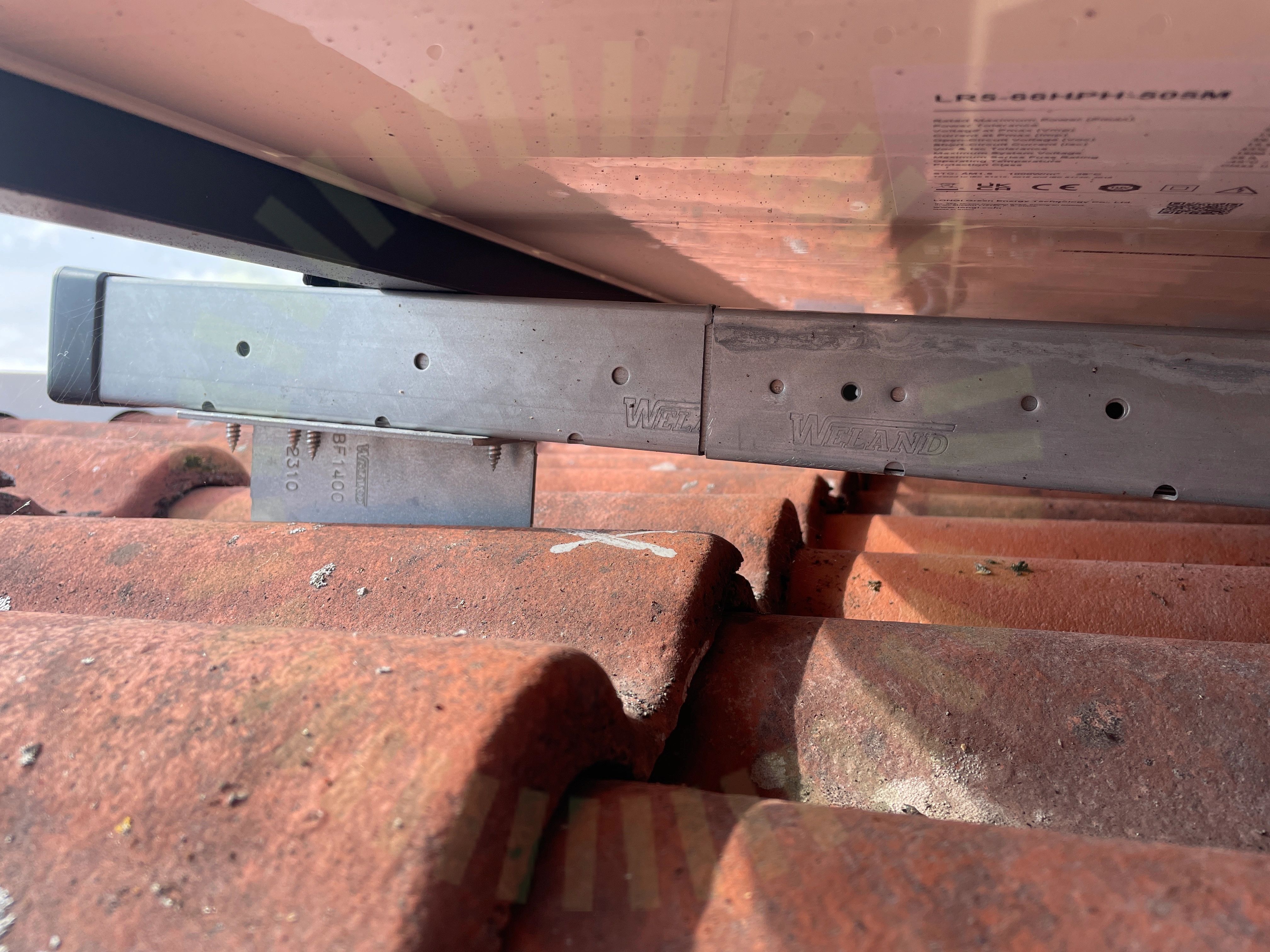

5.7 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
5.8 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101

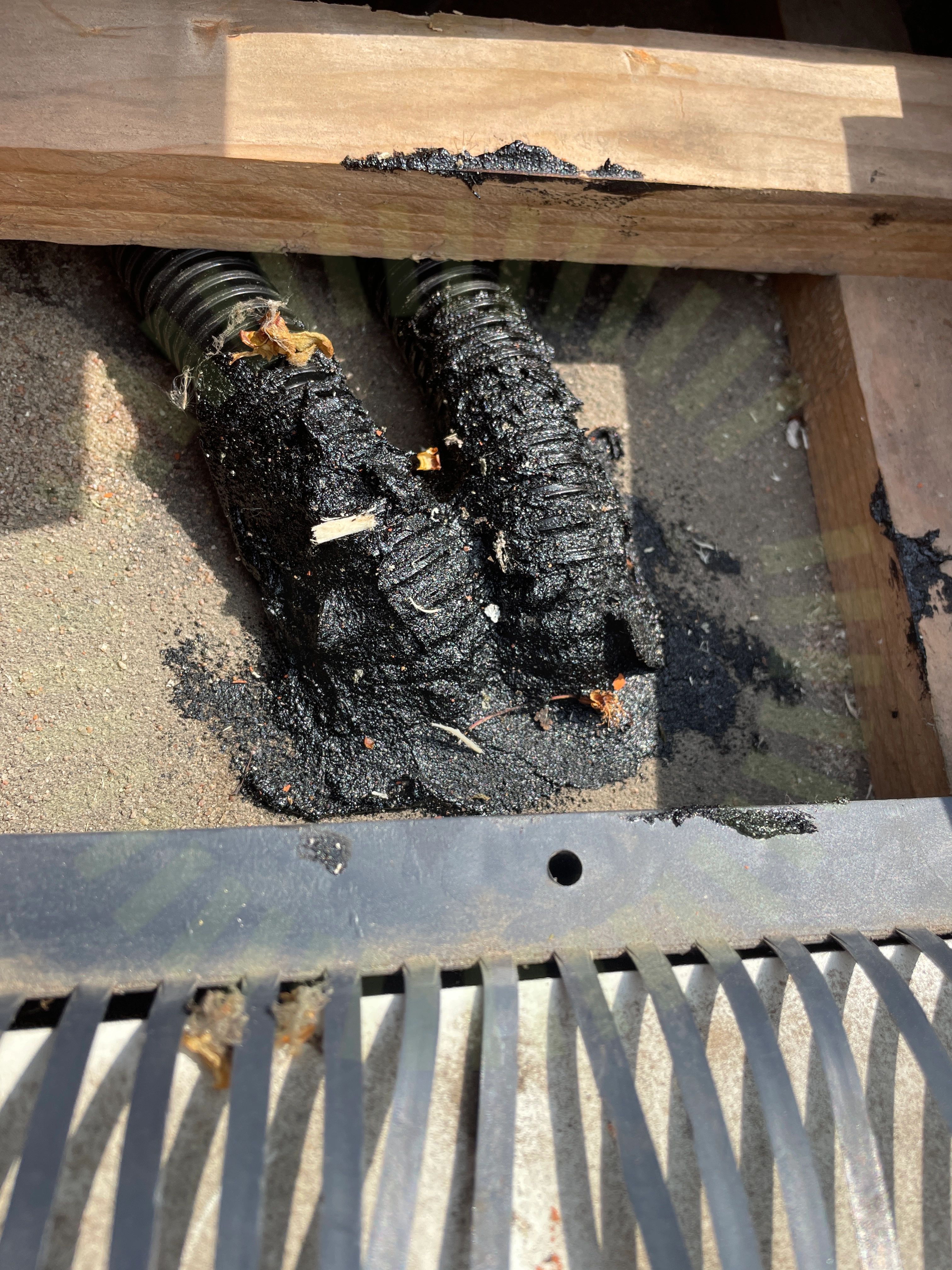

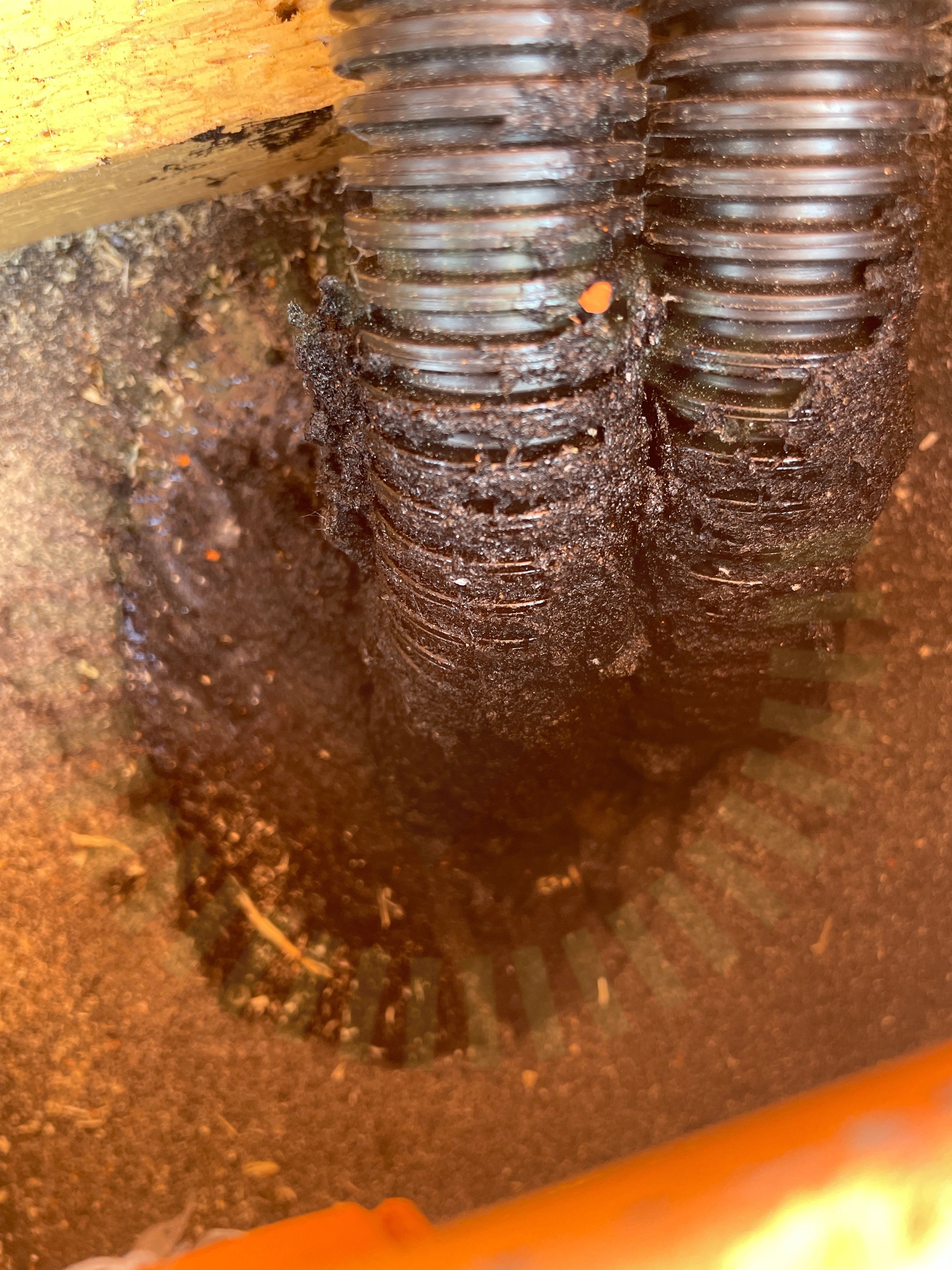

5.9 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
5.10 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
AMA HUS 21 JSB.62

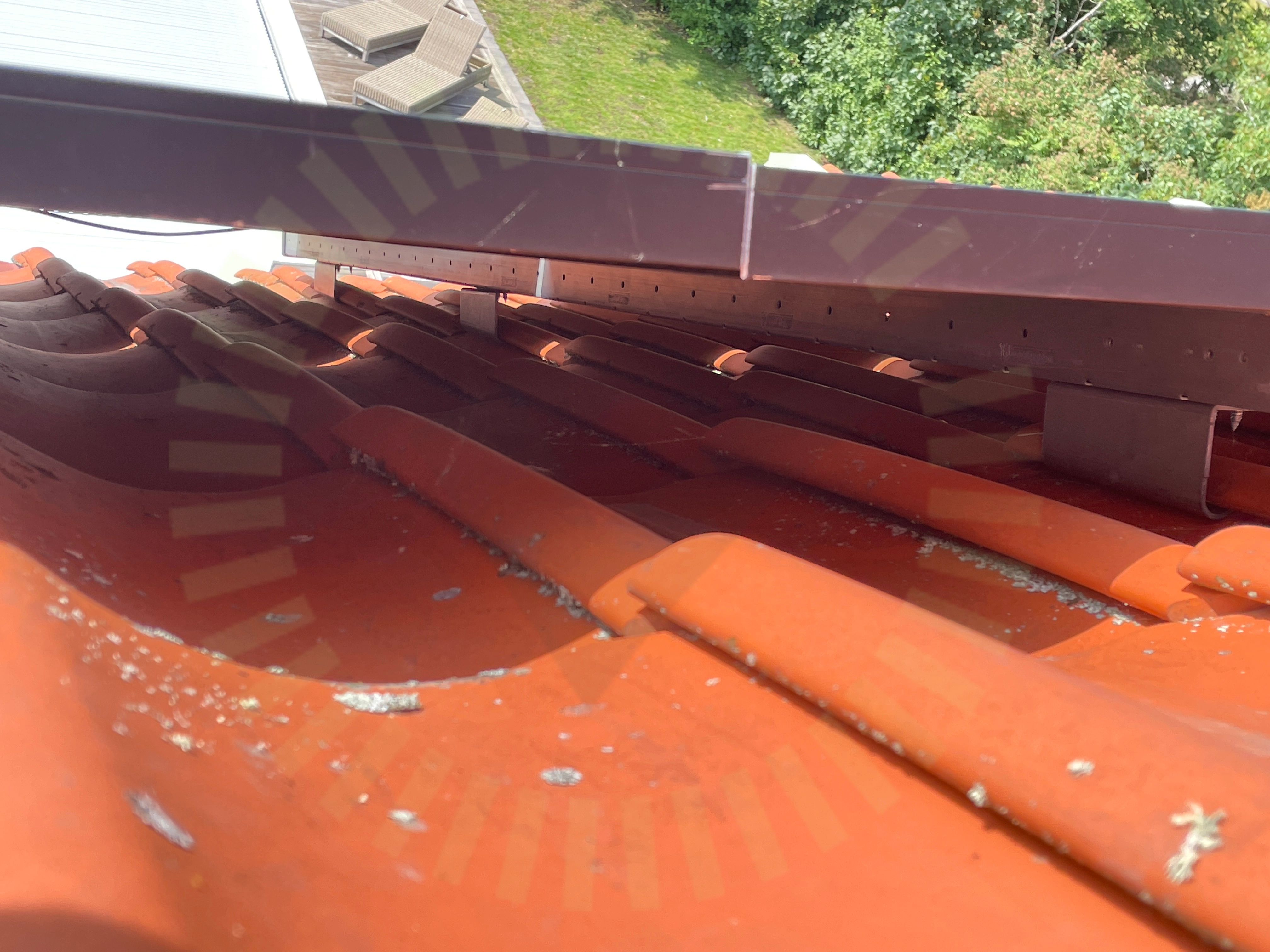

5.11 Takkrokarnas CC
Inte godkändMax cc avstånd enligt Lastberäkning är 75 cm. Uppmätt ca 115 cm
MA5102 Sid 1 (1) | Version 3 - 221101

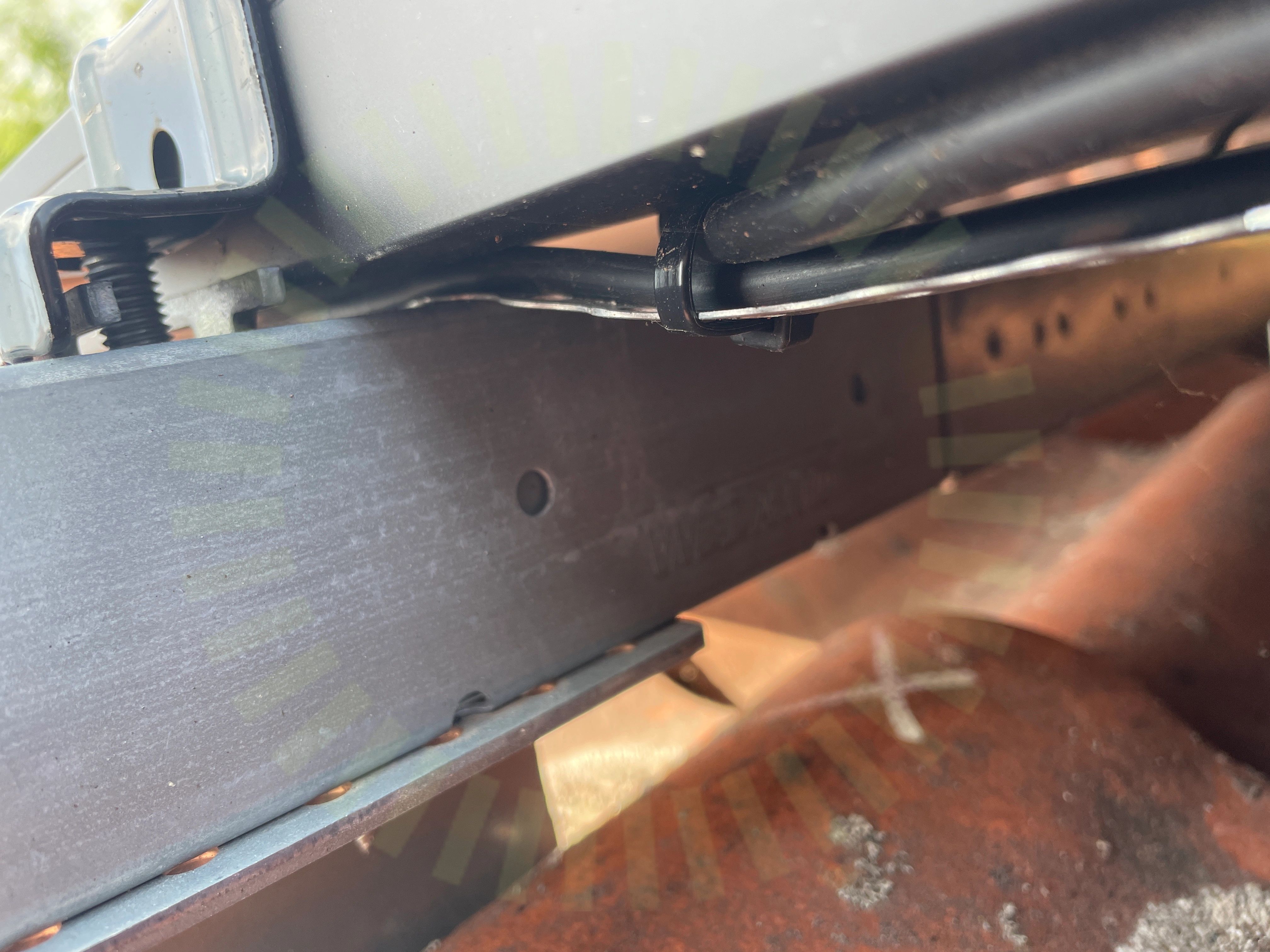

5.12 DC kabel förläggning
Inte godkändKablage ligger klämt.

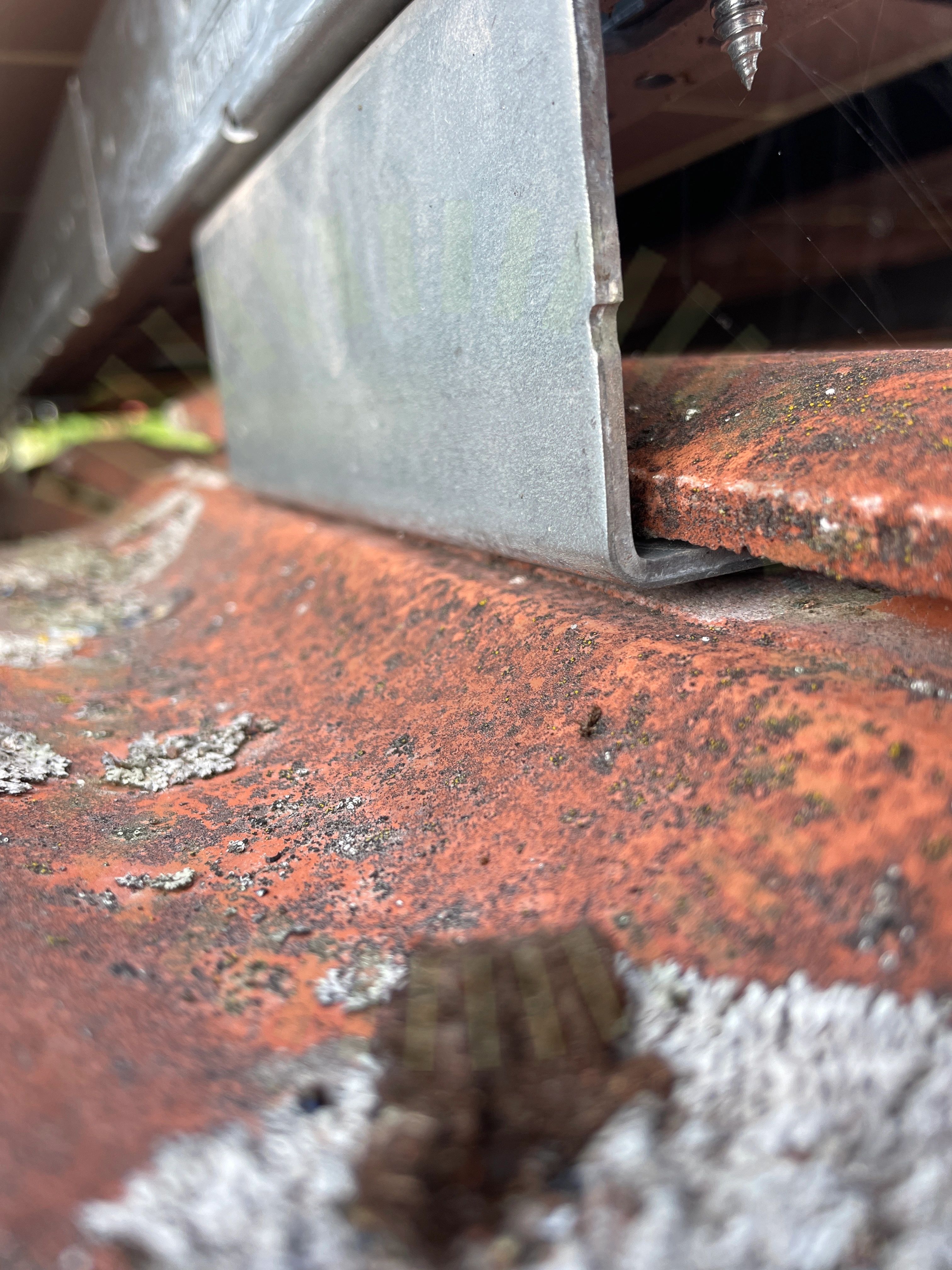

5.13 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101

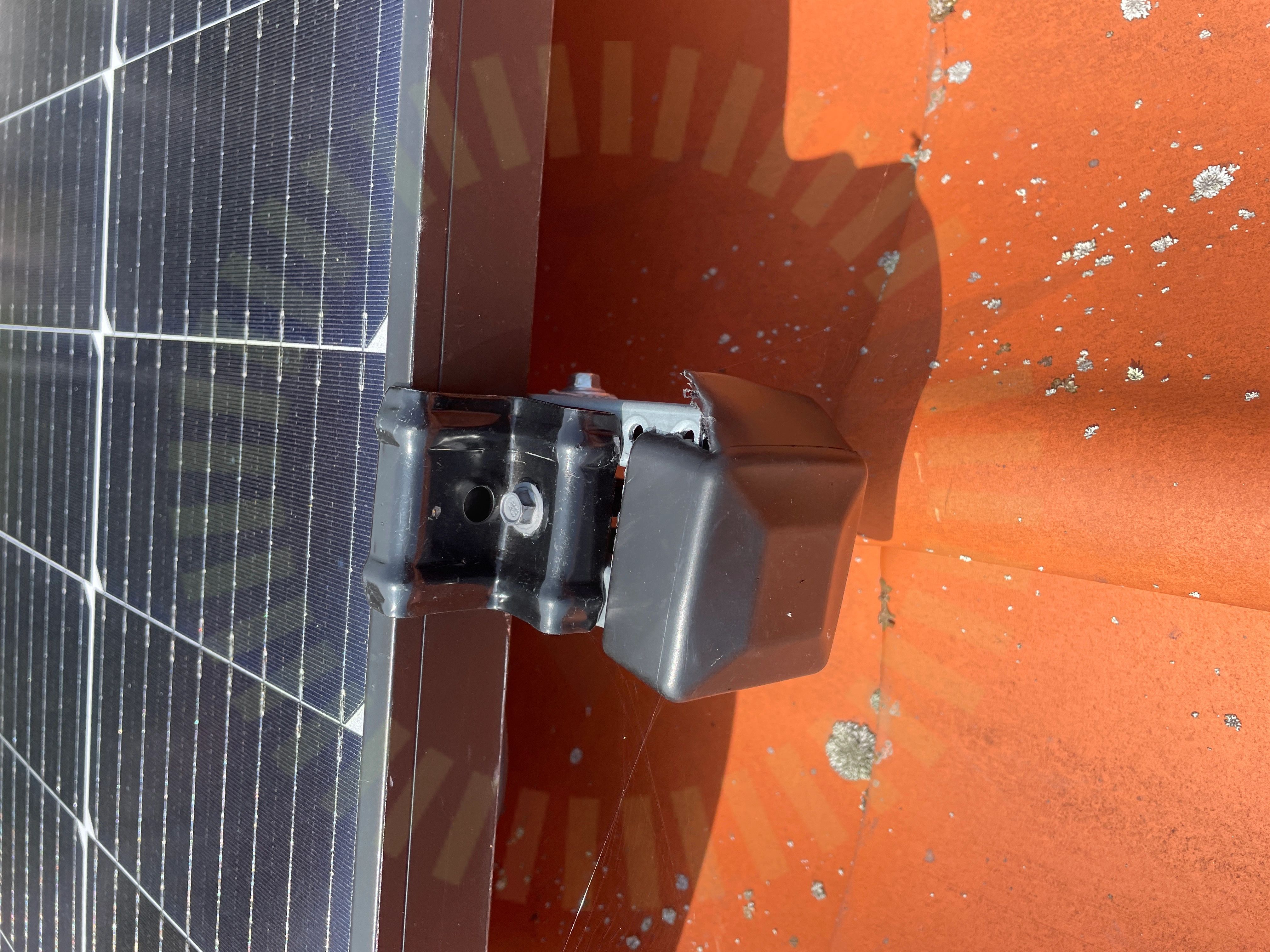

5.14 Ändklämmor skena
Inte godkändÄndskydd är trasigt
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
46/69DC kabel förläggningFrämmande materialFrämmande materialFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningKlämmor rätt förläggningMittklämma skruvMittklämmorMittklämmorMittklämmorPlaceringPlaceringPlaceringPotentialutjämningsledareRåspontsinfästningRåspontsinfästningSkadorSkadorSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTakkrokarnas CCSnö- och VindlastberäkningSnö- och VindlastberäkningTvådelad TakkrokTvådelad TakkrokUnderbyggnadUnderbyggnadUnderbyggnadUnderliggande takpannaUnderliggande takpannaVäderbeständigt materialVäderbeständigt materialVäderbeständigt materialÄndklämmor skena Ändklämmor skena Ändklämmor skruvÄndklämmor skruvÄndklämmor skruv
Ej tillgängligt vid besiktning
9/69DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvRåspontsinfästningSkenornas infästningTakgenomföringTvådelad Takkrok
