Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

27 juli 2023

Ort

Vällingby, Stockholms län

Stress på kontakter

Skenornas överhäng

Falsinfästning

+ 4

86% godkända

14% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Falsfäste

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (5)Optimerare: Allmänt (5)Säkerhetsbrytare AC (6)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (15)Tak 1, Weland Stål: Falsfäste (25)Varselmärkning (5)Växelriktare (29)

Allmänt

Anmärkningar

2/5

1.1 Felaktig färgmarkering

Inte godkänd

Vid installation av extra jordplint har det dragits en ny kabel från huvudplint till denna. Denna kabel är av fel färgtyp, då det är en jordkabel skall denna vara grön/gul efter hela sin längd.

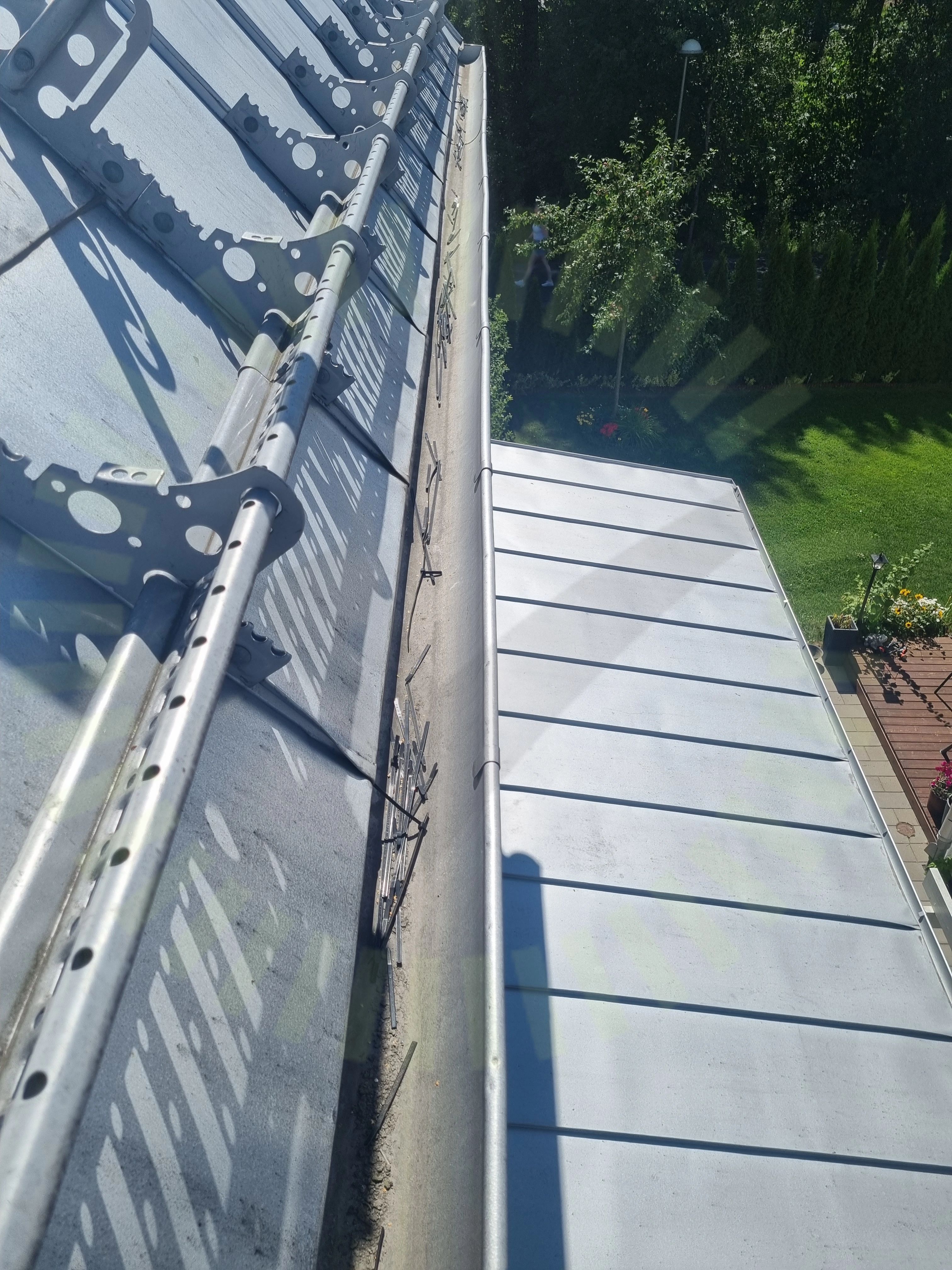

1.2 Städning

Rekommendation

Avklippta buntband ligger i hängrännor.

Godkända kontrollpunkter

3/5

Avtal

Mätprotokoll DC

Strängschema

Optimerare: Allmänt

Anmärkningar

2/5

2.1 Dragavlastade

Inte godkänd

Kablage hårt spänt från optimerare, utsätts för konstant drag

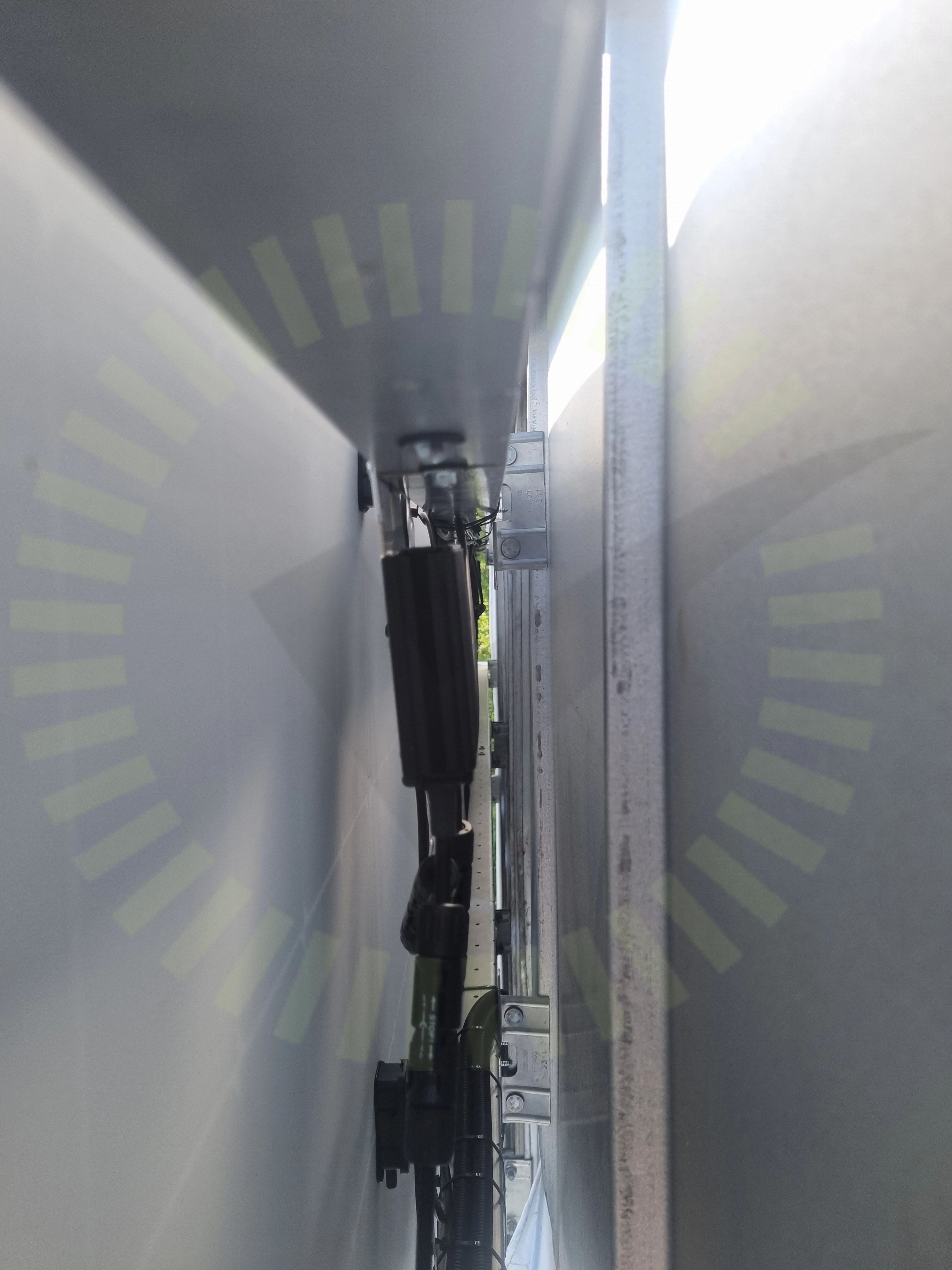

2.2 Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/15

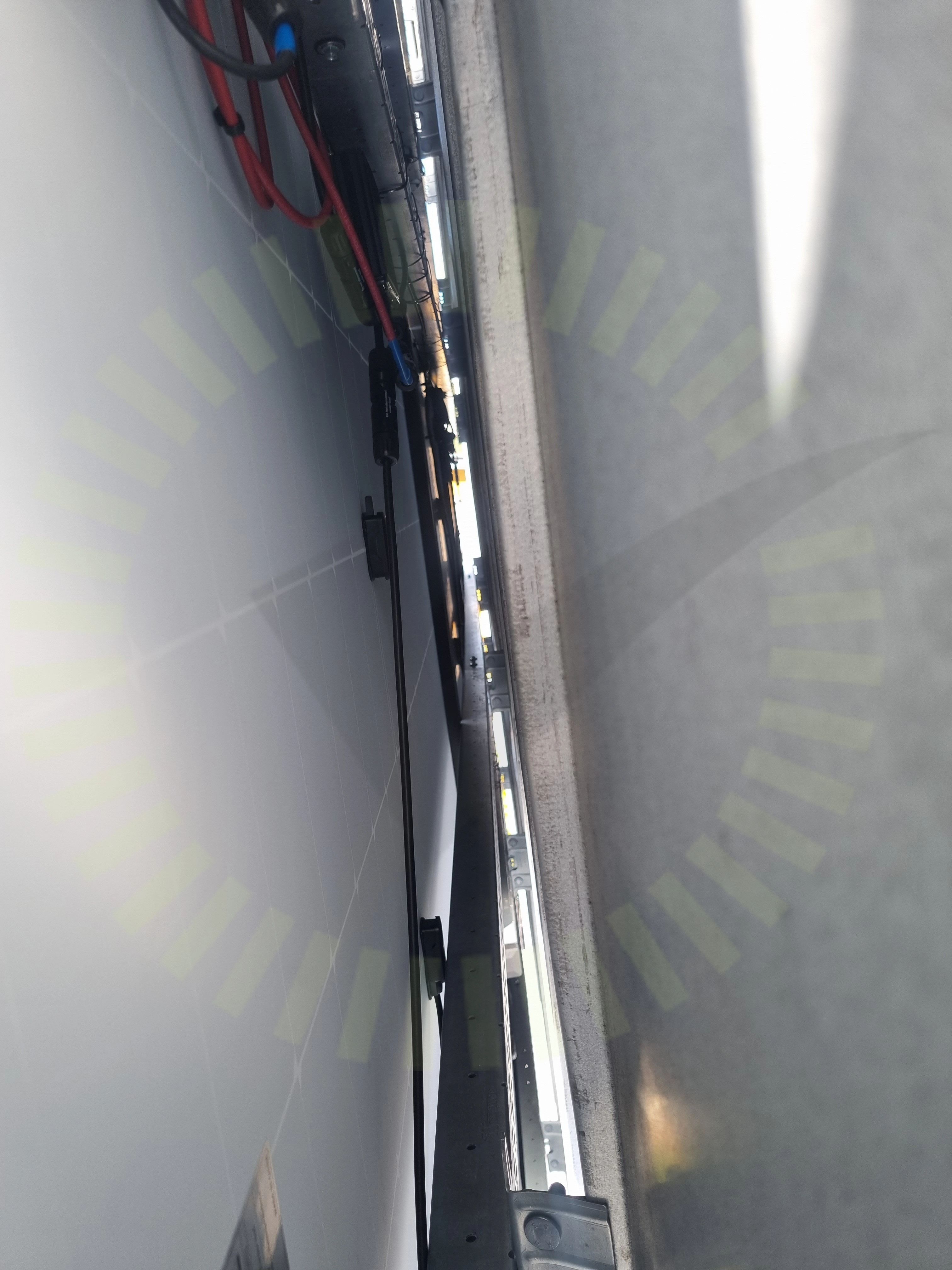

4.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/15

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

4/20

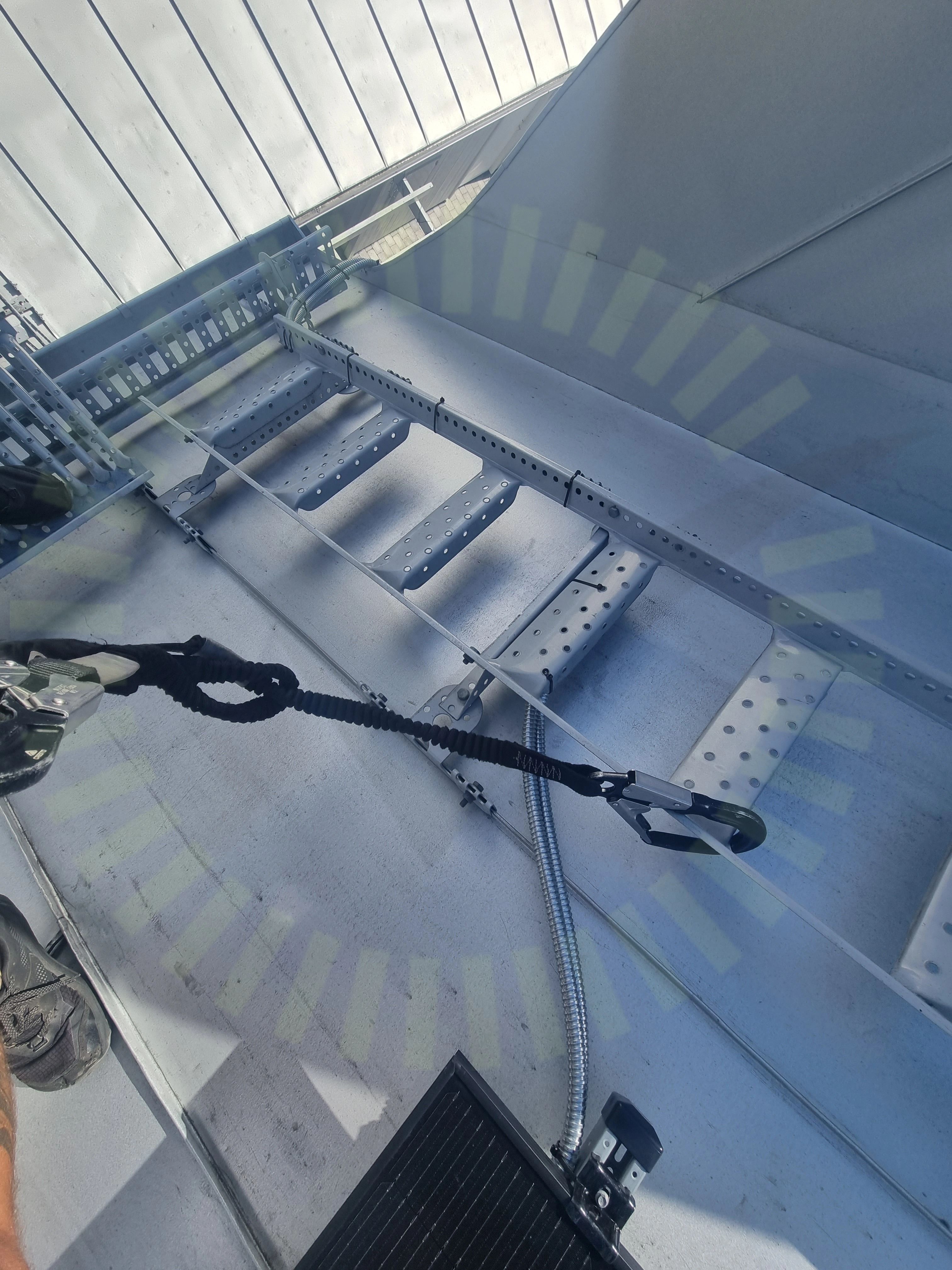

5.1 DC kabel förläggning

Rekommendation

Slang för DC kablage rekommenderas inte att fästas i takstege. Detta kan påverka installationen ifall man bytar ut/flyttar takstege.

5.2 Falsinfästning

Inte godkänd

Infäsntingar ligger inte korrekt över falsen. Klämmor sitter snett

MA5101 Sid 1 (1) | Version 4 - 221219

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

5.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takhöjd står 6 meter närmare 10 meter till nock

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/20

Falsfästenas CC

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas infästning

Skenskarvar

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

2/29

7.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

7.2 Strängdesign

Inte godkänd

Strängar är inte korrekt utförda. En sträng installerad med 14800wp. Vilket överstiger datablad max. Underlag från tillverkarens mjukvara behövs för att säkerställa strängen välmående

S440/S500/S500B/S650B Power Optimizer DS-000091-ENG

Godkända kontrollpunkter

27/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter
