Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

Sesol

Datum

1 mars 2023

Ort

Kalmar, Kalmar län
Checklista för solcellsanläggning
Väderskydd
Avstånd närliggande objekt
92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/13

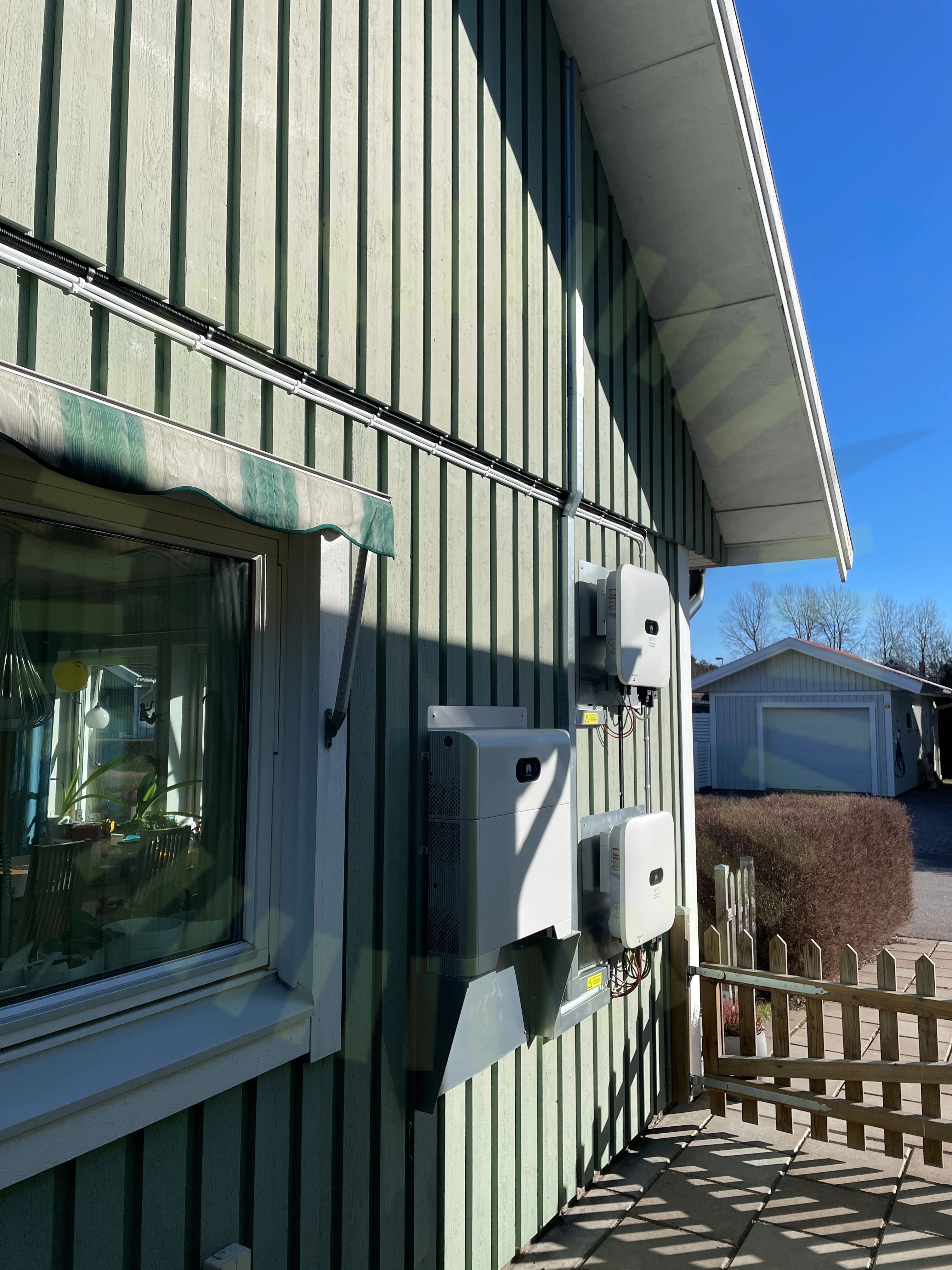

Väderskydd

1.1 Väderskydd

Inte godkänd

Batteriet ska monteras väderskyddat

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/13
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelRakt ståendeSkadorSmart Power SensorTemperaturUtrymme

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

5/32

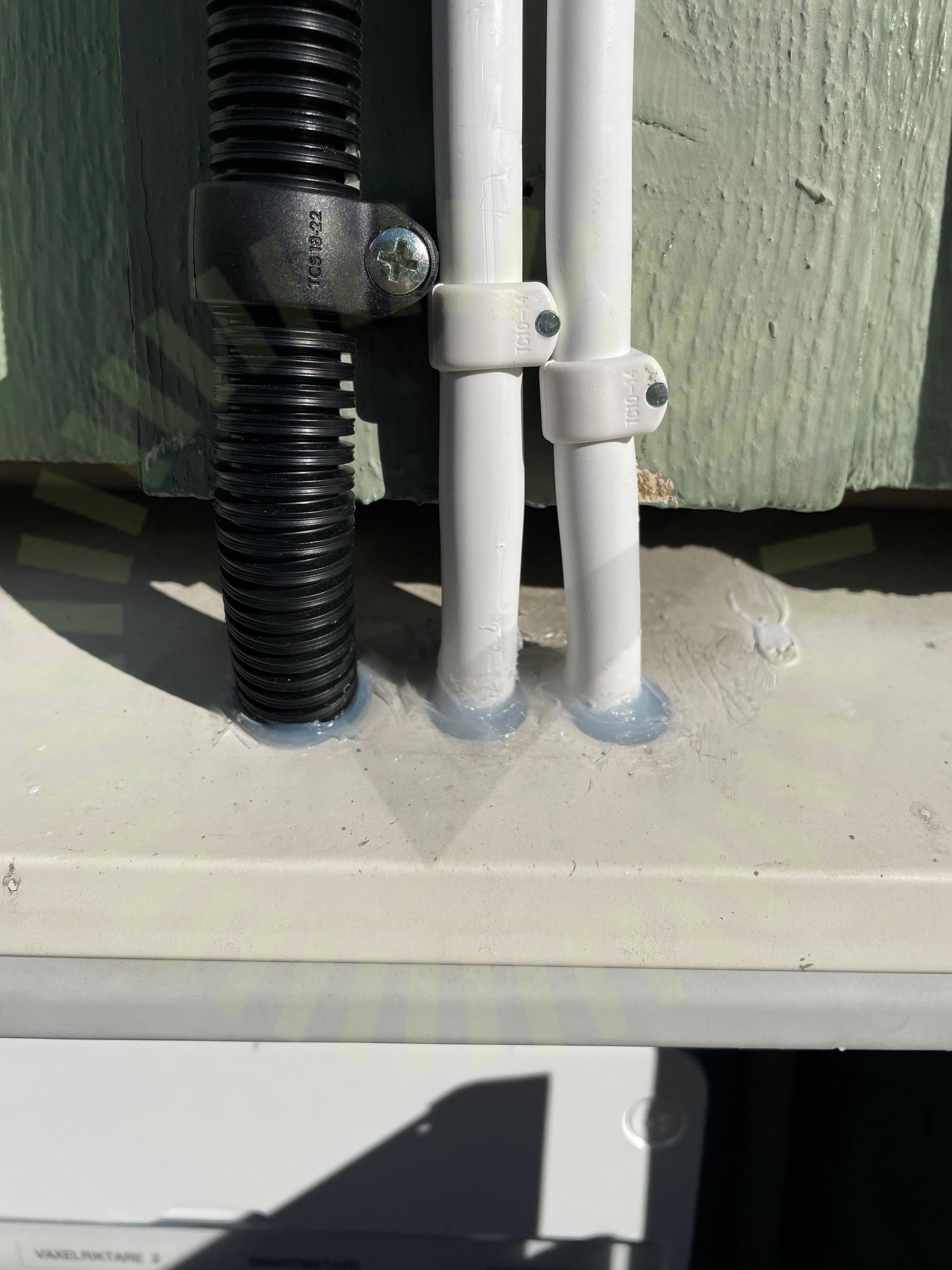

AC Genomföringar

2.1 AC Genomföringar

Rekommendation

Vattenavledande plåt genomborrad och tätad med ESSVE Byggfog. Då ledare ej dragits in underifrån finns risk att vatten leds in i elektriska komponenter via ev otät förläggning. Rekommenderas att fastighetsägaren regelbundet kontrollerar ev fukt.

SS 436 40 00 (527.2.1)

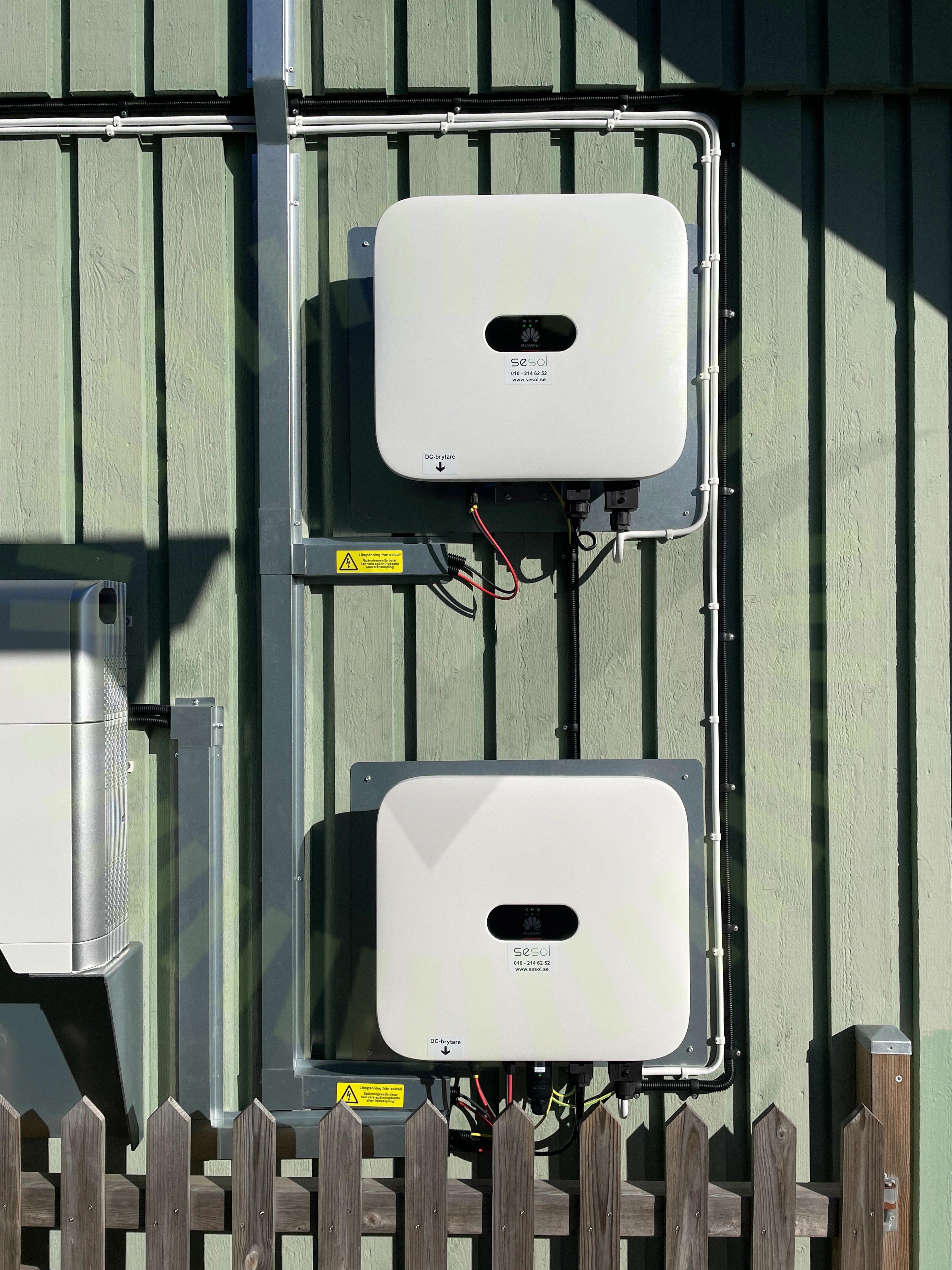

Avstånd närliggande objekt

2.2 Avstånd närliggande objekt

Rekommendation

Växelriktare bör ej placeras över varandra

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

2.3 Avtal

Inte godkänd

Muntlig info vid påskrift att pris minskar 5% pga höjt bidrag 2023 men avdraget var redan max utnyttjat så priset sjönk ej. 5% rabatt för medlemmar i LRF erbjuds men när kund blivit medlem och påtalade detta sa säljaren att alla hade 3 % rabatt så de fick bara 2% ytterligare rabatt.

Avtal
Checklista för solcellsanläggning

2.4 Checklista för solcellsanläggning

Inte godkänd

Enligt avtal ska installationen ske enligt Länsförsäkringars Checklista. Den är signerad av installatör men utförandet stämmer ej med intyget. Intygad dokumentation saknas helt efter driftsättning

Avtal

2.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll ej överlämnat för växelriktare

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

27/32
AC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation
