Institutet för Solenergikvalitet

Besiktningsrapport

7.5
x

Installation genom

E.ON

Datum

9 april 2025

Ort

MATFORS, Västernorrlands län
Råspontsinfästning
Underliggande takpanna
Förbindelse av kontakter
87% godkända13% ej godkända

Om installationen

PanelerJA Solar: JAM60S12/PR
MontagesystemRenusol: VS+
VäxelriktareFronius: SYMO 3-8.2 kW
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: Fronius
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Smartmätare

Godkända kontrollpunkter

1/1
Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, JA Solar: JAM60S12/PR

Anmärkningar

3/19

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

Förbindelse av kontakter

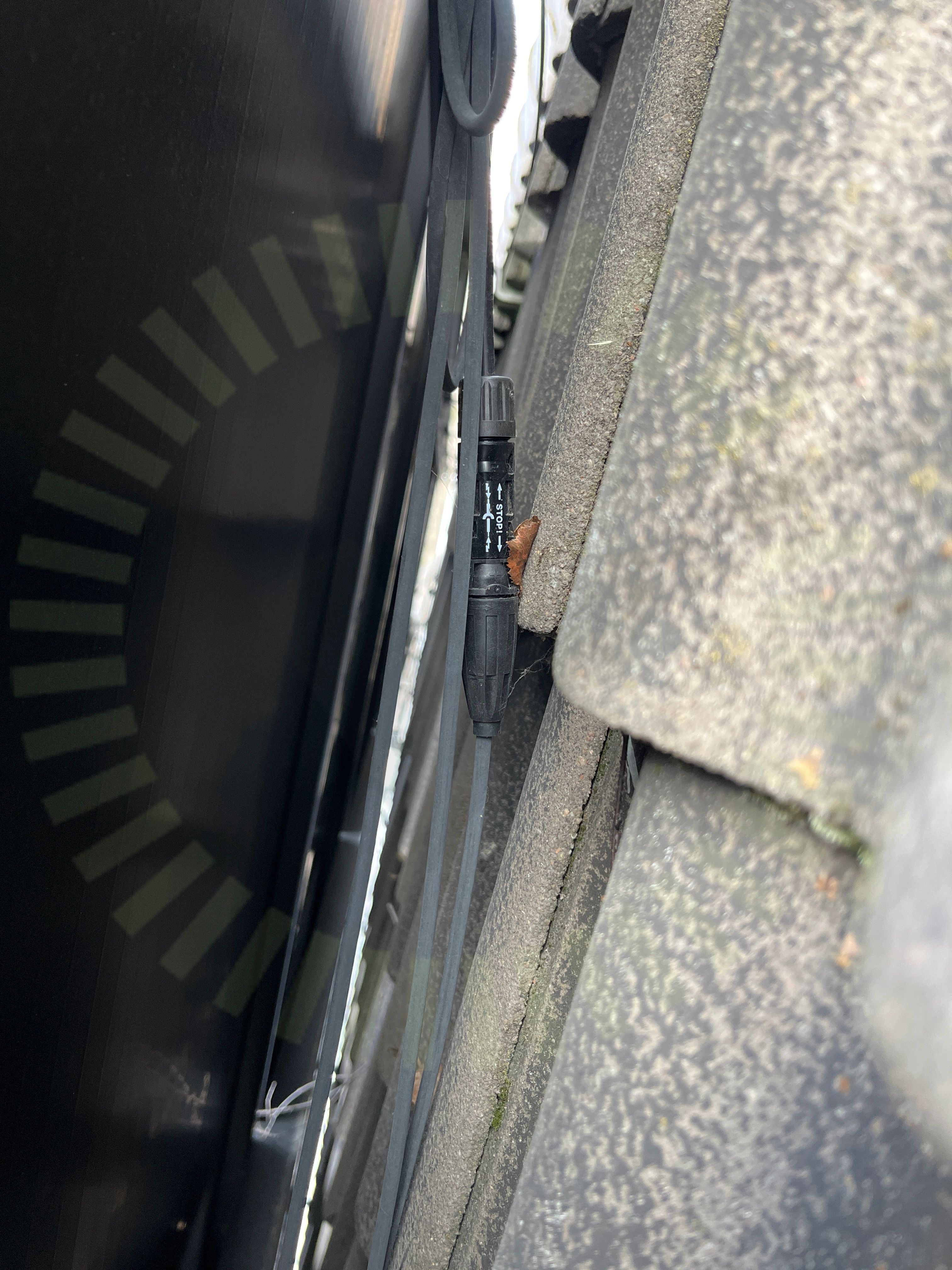

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Stress på kontakter

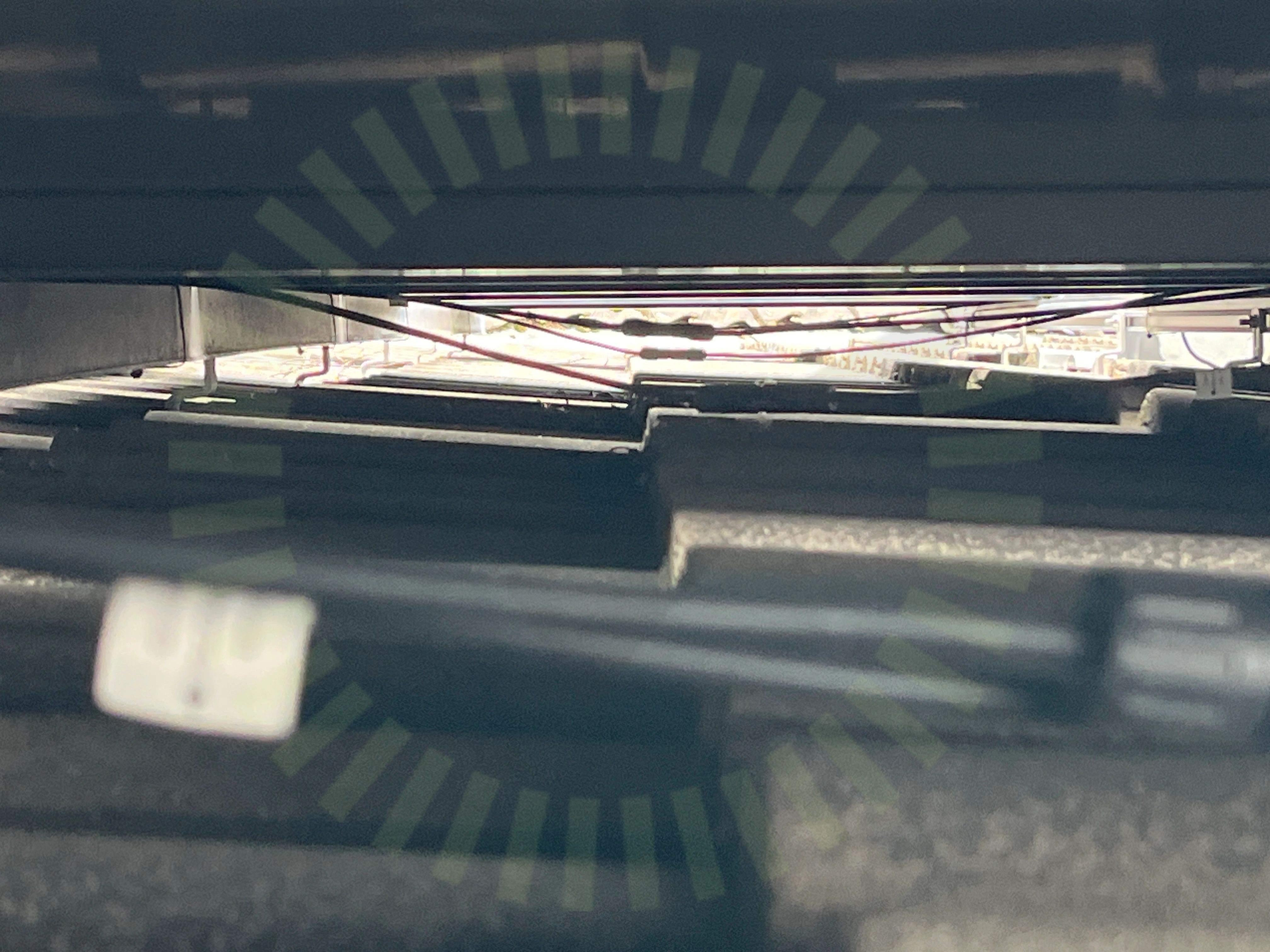

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/19
DräneringshålFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

7/19
Avstånd till havAvstånd till ytaKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

6/20
Kabeldragning mellan takytor

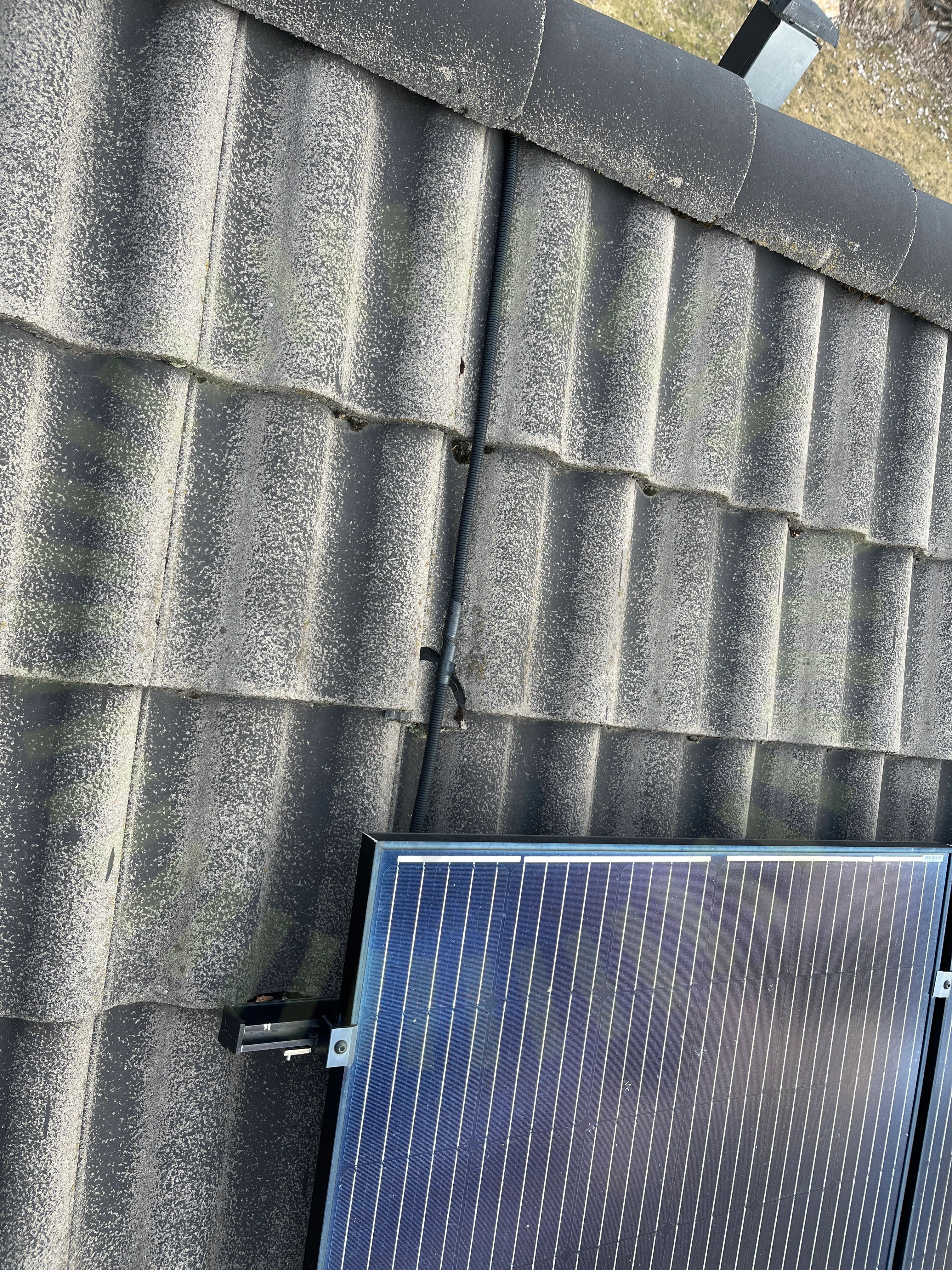

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

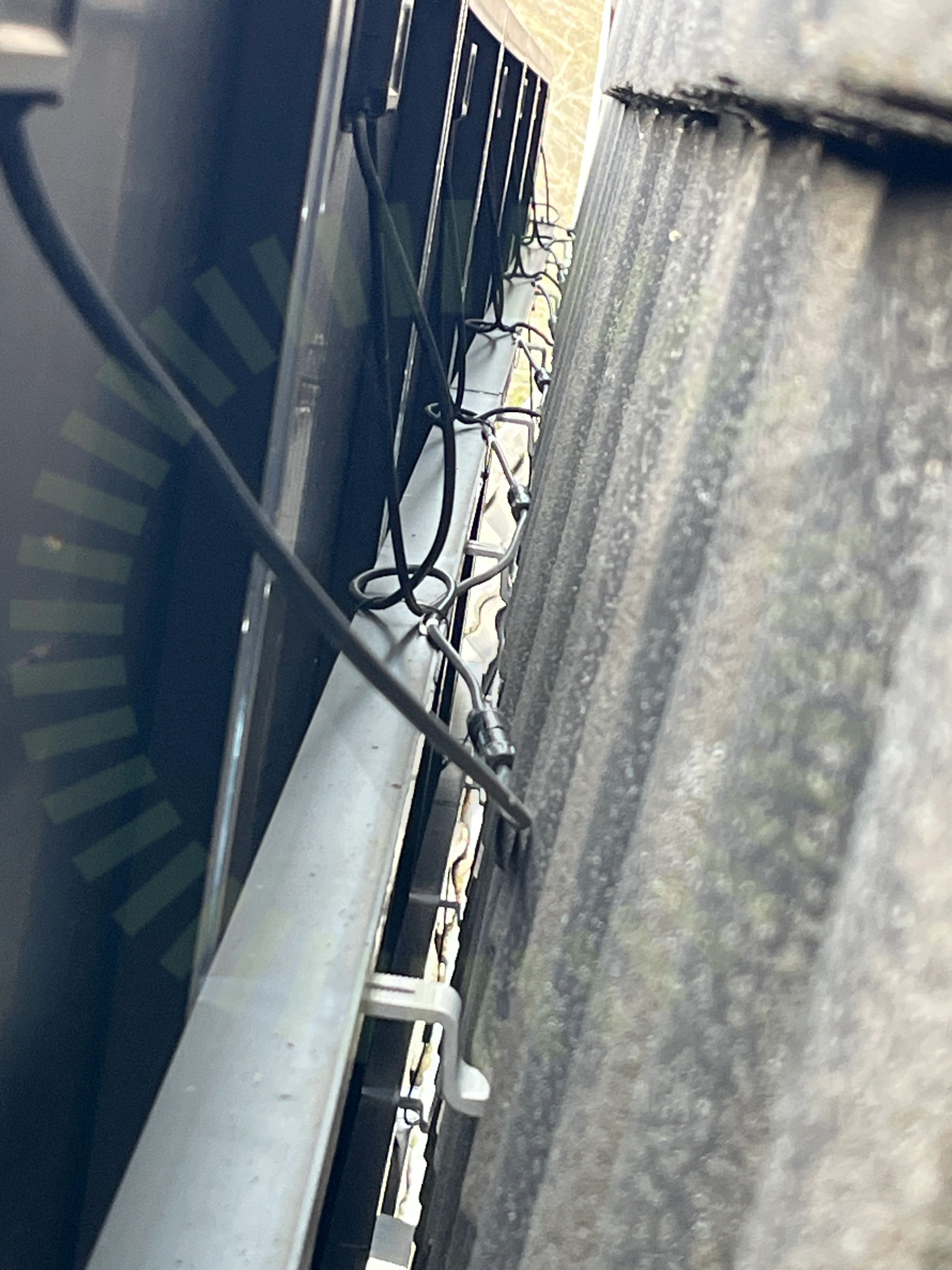

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Råspontsinfästning

5.4 Råspontsinfästning

Inte godkänd

Infästning får ske i råspont eller takstol, enligt tillverkarens anvisningar. I det här fallet är det plywood eller annat skivmaterial och det saknas anvisningar från tillverkaren på om detta är tillåtet och lämpligt, samt beräkningar på materialets bärighetsförmåga.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 37

5.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 120cm.

Snö- och vindlastberäkning
Underliggande takpanna

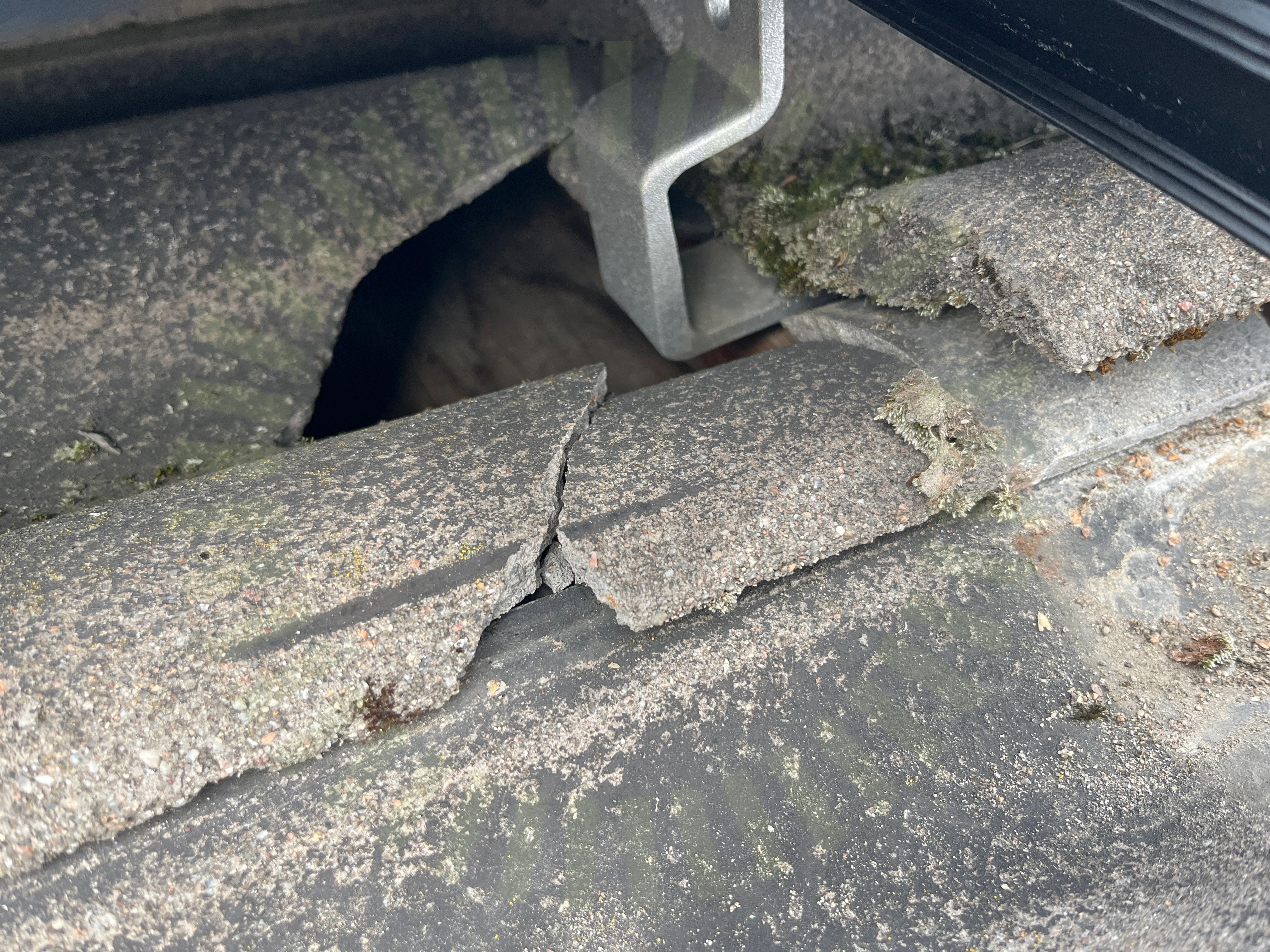

5.6 Underliggande takpanna

Inte godkänd

Takkroken har legat emot underliggande takpanna och pannan har gått sönder, detta är på flertalet ställen.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 12 och 37

Godkända kontrollpunkter

14/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarTakets lutningVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37
Överspänningsskydd

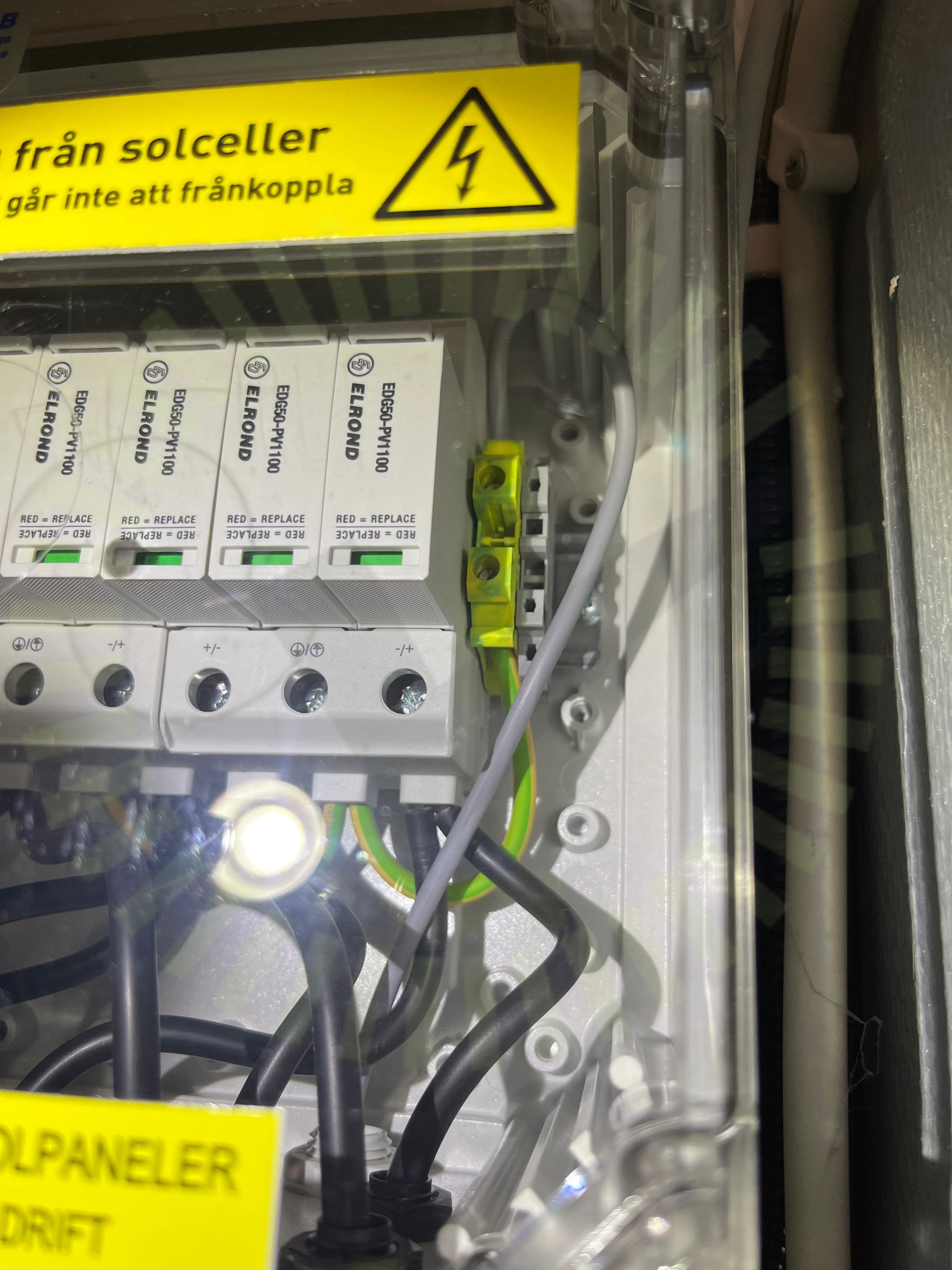

8.1 Överspänningsskydd

Inte godkänd

Jorden till överspänningsskyddet går endast till växelriktaren.

Överspänningsskydd kontakter

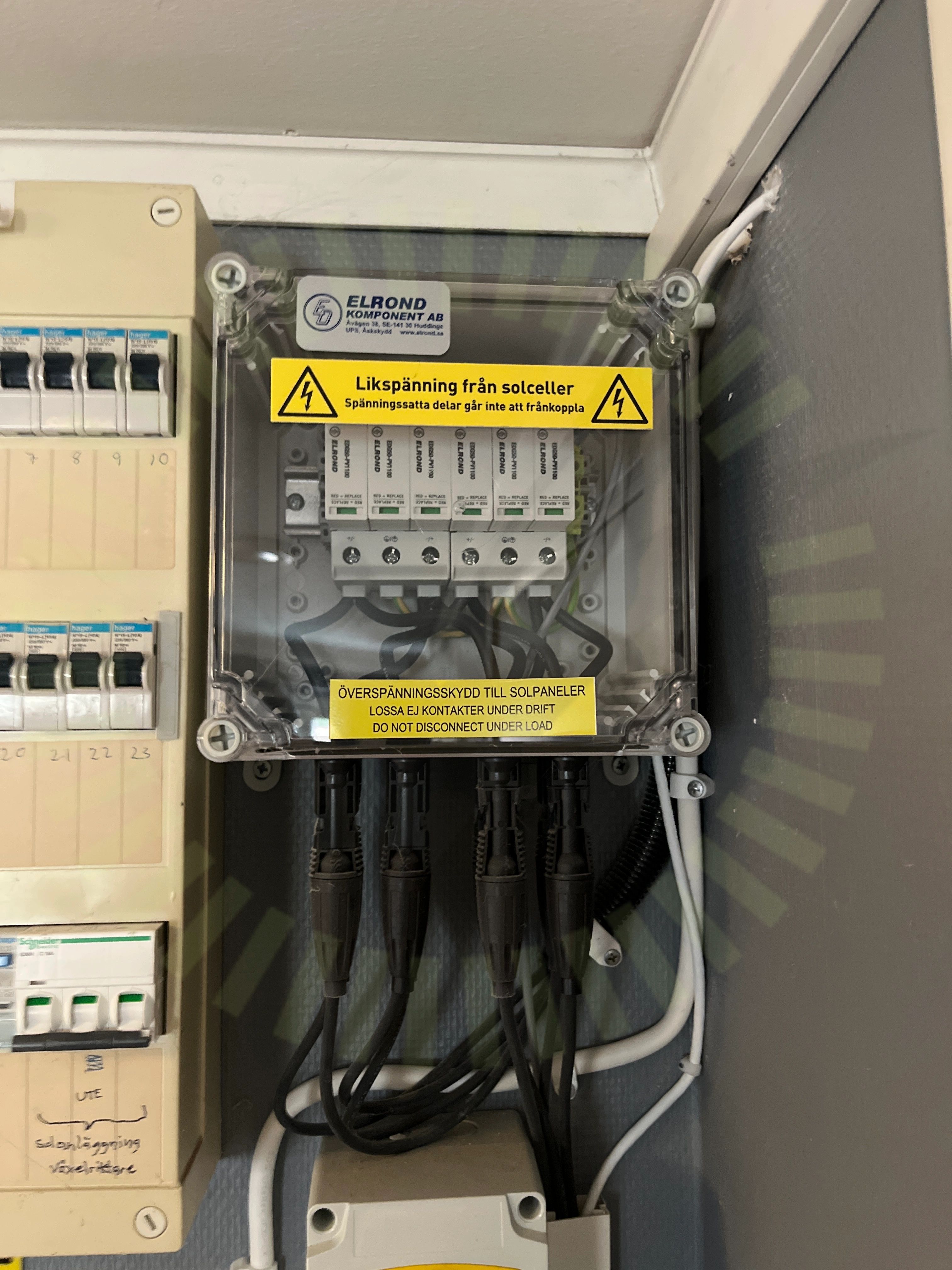

8.2 Överspänningsskydd kontakter

Inte godkänd

Kontakter i förbindelse är från olika tillverkare.

Godkända kontrollpunkter

32/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37
DC Max SpänningDC Min SpänningSträngdesign
