Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Skandica Solar

Datum

11 juni 2024

Ort

Hönö, Västra Götalands län
Skenornas infästning
DC kabel förläggning
Förskruvning
93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: R5 3-20K-T2
TillbehörSäkerhetsbrytare AC
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Det finns bara mätningar på sträng 2 och 3.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Allmänt

Anmärkningar

1/1

2.1 Allmänt

Inte godkänd

Kundens jordfelsbrytare slår ut 1-2 gånger om dagen vid hög produktion.

Nordmount Panntak: Bärläkt

Anmärkningar

3/24
DC kabel förläggning

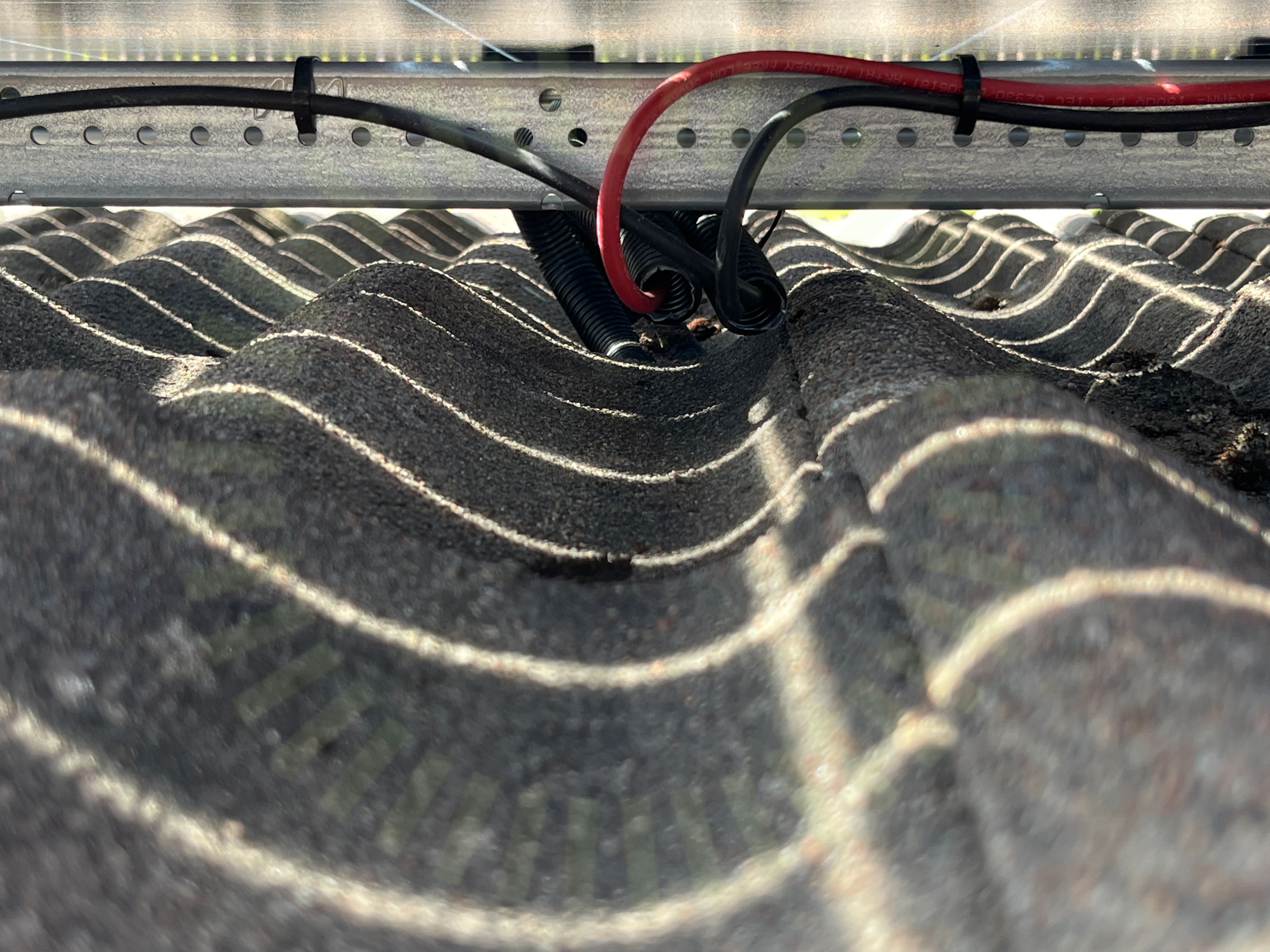

3.1 DC kabel förläggning

Inte godkänd

Slangarna pekar uppåt vilket kan göra att vatten tar sig in.

Ändklämmor

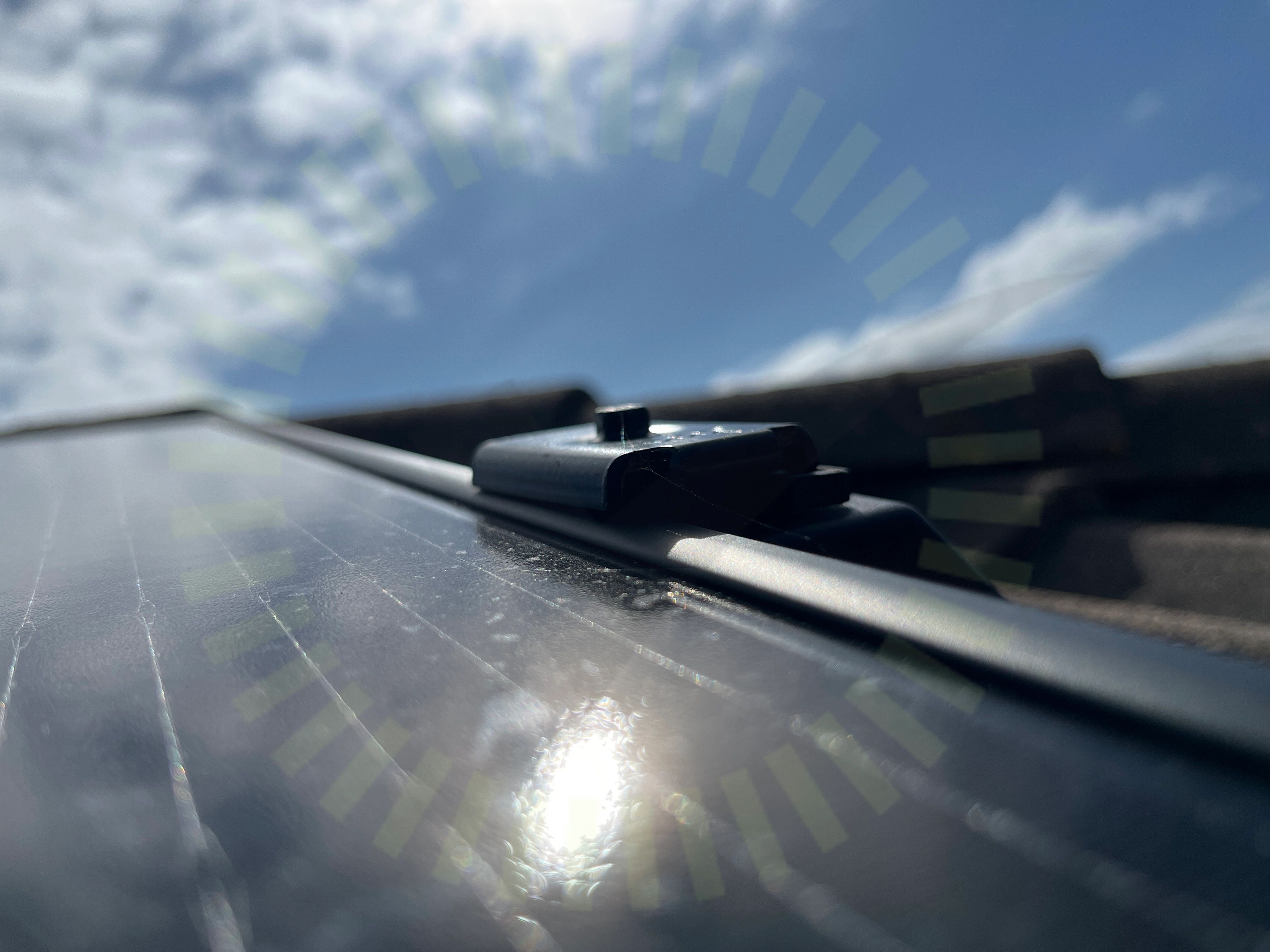

3.2 Ändklämmor

Inte godkänd

Ändklämman klämmer bara på ena sidan.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Skenornas infästning

3.3 Skenornas infästning

Inte godkänd

Skruvarna är monterade i dom yttersta hålen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

Godkända kontrollpunkter

21/24
Använd skruvBärläktens dimensionFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

SAJ: R5 3-20K-T2

Anmärkningar

2/39
Förskruvning

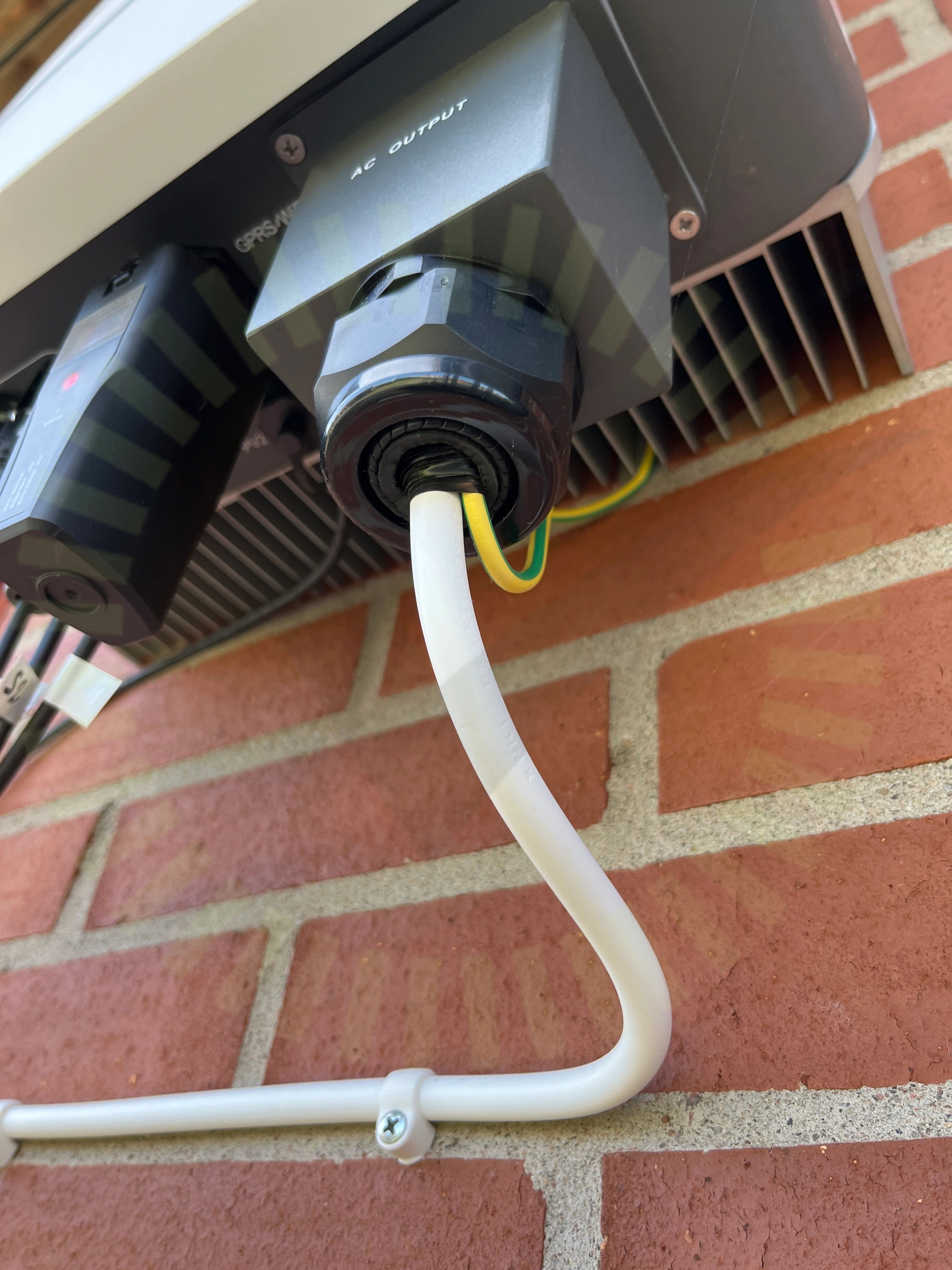

4.1 Förskruvning

Inte godkänd

Förskruvningen är gjord för en kabel, inte två.

Varning för likspänning

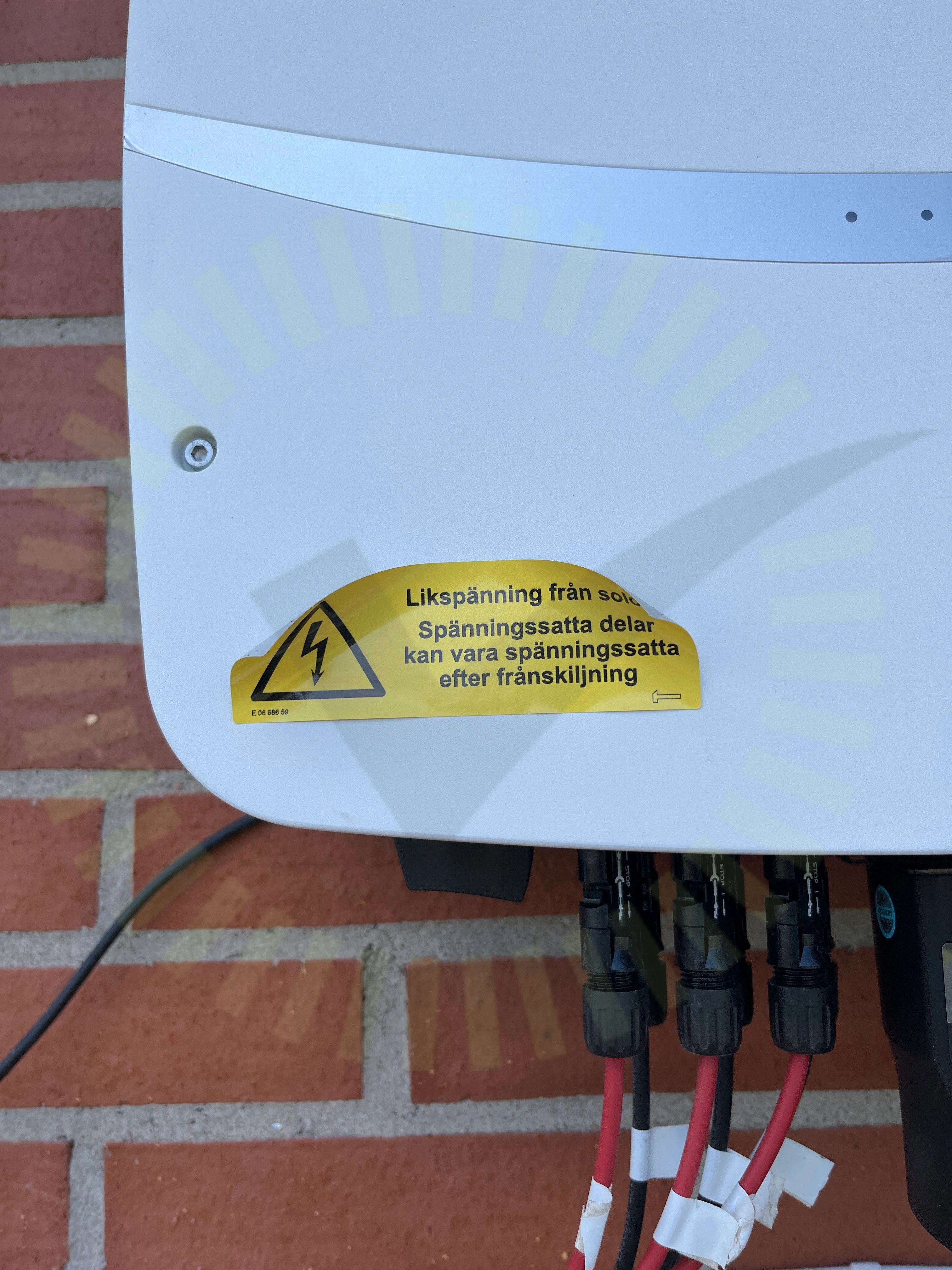

4.2 Varning för likspänning

Inte godkänd

Märkning är inte tillförlitligt fäst.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

34/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/39
DC Max SpänningDC Min SpänningSträngdesign

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning
