Besiktningsrapport
9.5
Installation genom
SunBro
Datum
26 september 2023
Ort
Stenungsund, Västra Götalands län
Yttre påverkan
Infästning skena
Panelkablagets böjradie
Förskruvningar
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Plåttak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Anmärkningar
1/8
2.1 Yttre påverkan
Inte godkänd
Säkerhetsbrytare har utsatts för yttre påverkan. Hål har inte tätats, detta påverkar IP-klassningen.
Godkända kontrollpunkter
7/8
Anslutning
Böjradie
Egenskaper
Förskruvningar
Identifiering
Infästning
Placering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/16
3.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie ut från kopplingslådan samt vid kabeldragning efter skenor.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
15/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Mellanrum
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 1, Weland Stål: Plåttak
Anmärkningar
1/16
4.1 Infästning skena
Inte godkänd
Infästning av skenan följer inte tillverkarens anvisningar.
MA5101 Sid 1 (1) | Version 4 - 221219
Godkända kontrollpunkter
15/16
Använd skruv
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Undercentral
Anmärkningar
1/7

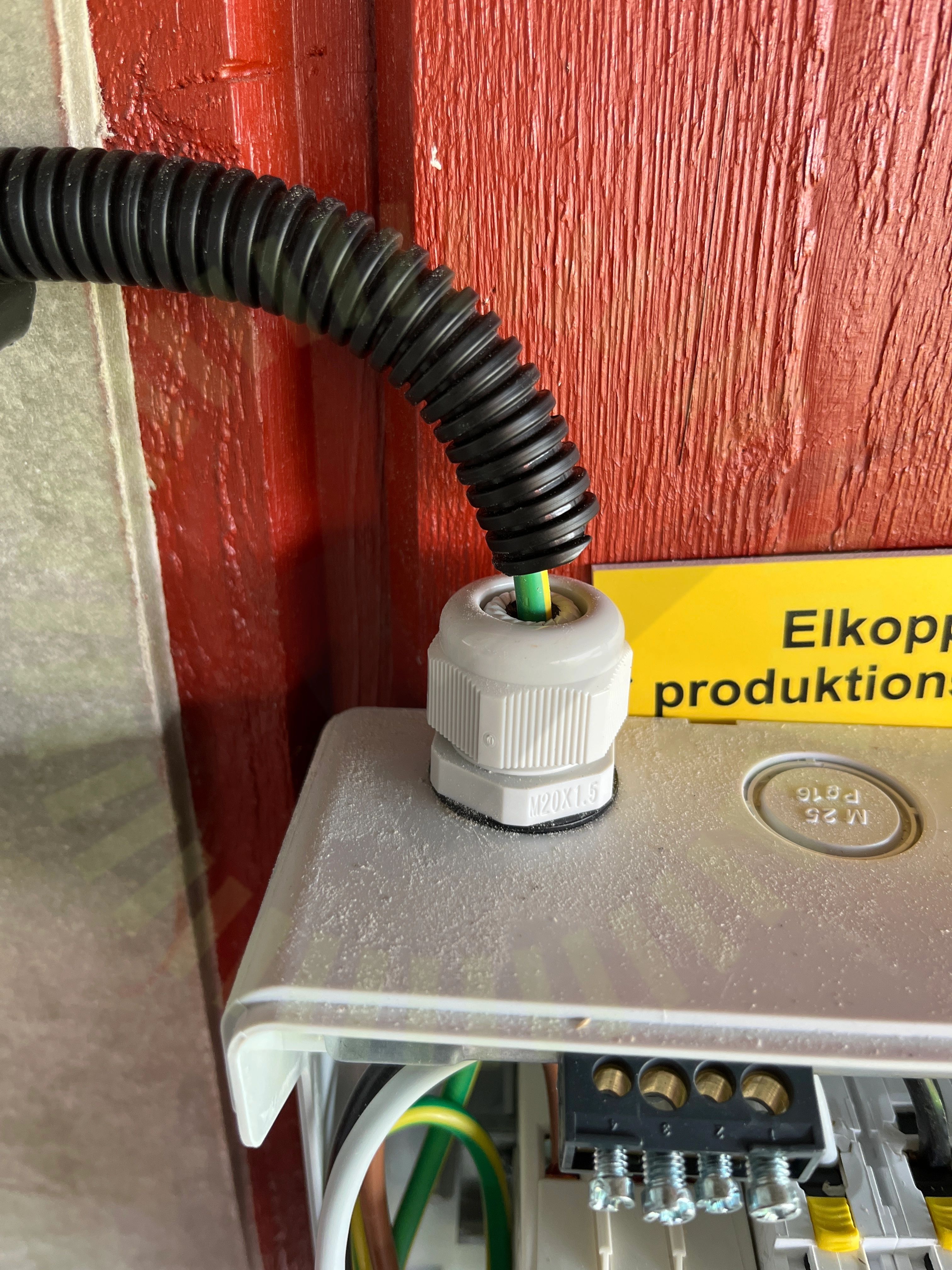

5.1 Förskruvningar
Inte godkänd
Kabel sitter inte fast i förskruvningen.
Godkända kontrollpunkter
6/7
Böjradie
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
