Besiktningsrapport

8.6

Installation genom

Nova Solar

Datum

14 november 2023

Ort

vallda, Hallands län

Avstånd mellan skenor

Stress på kontakter

Säkerhetsavstånd

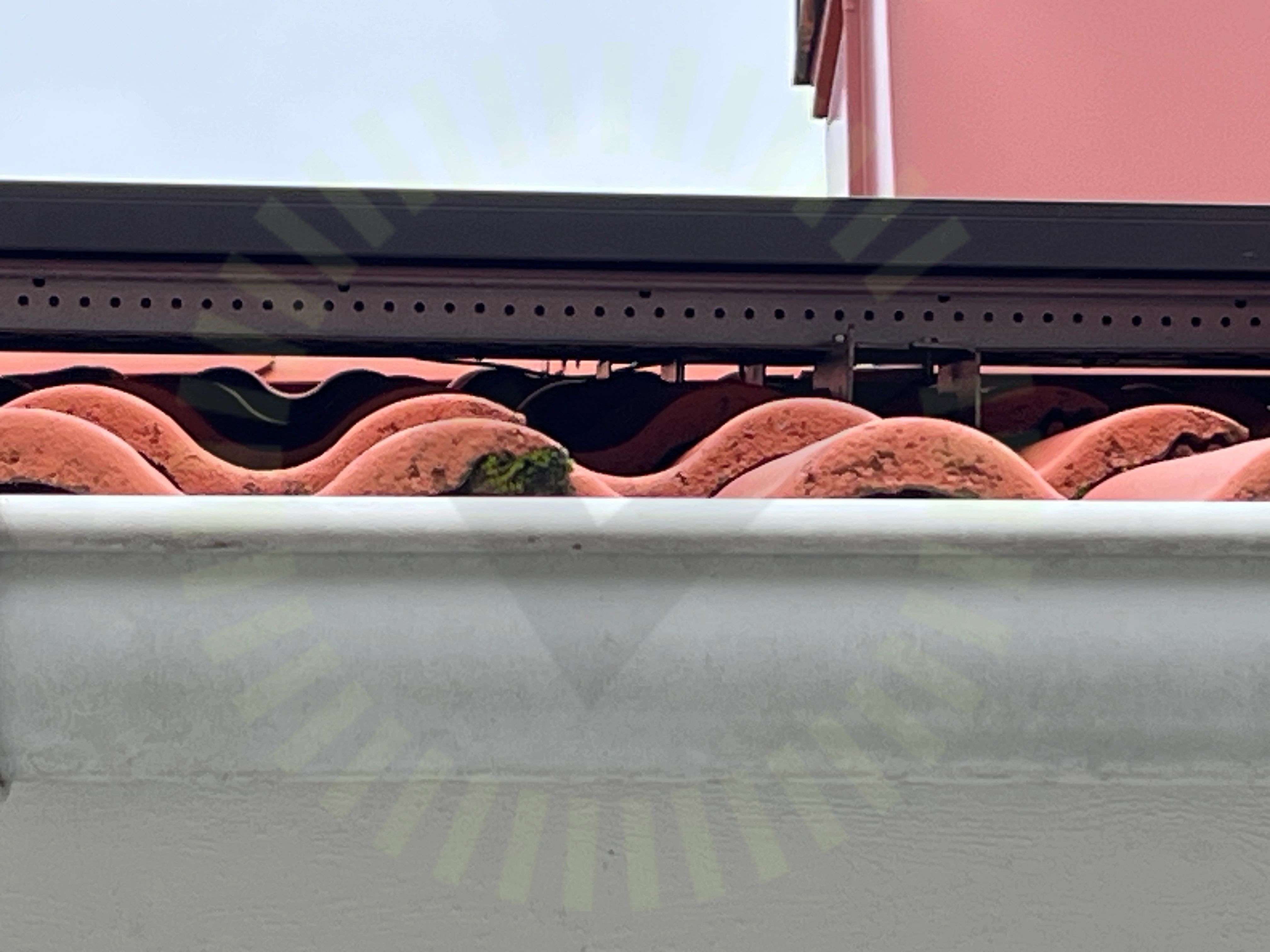

+ 7

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000-12-25KTL-M5

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Huawei: SUN2000-12-25KTL-M5

Anmärkningar

3/43

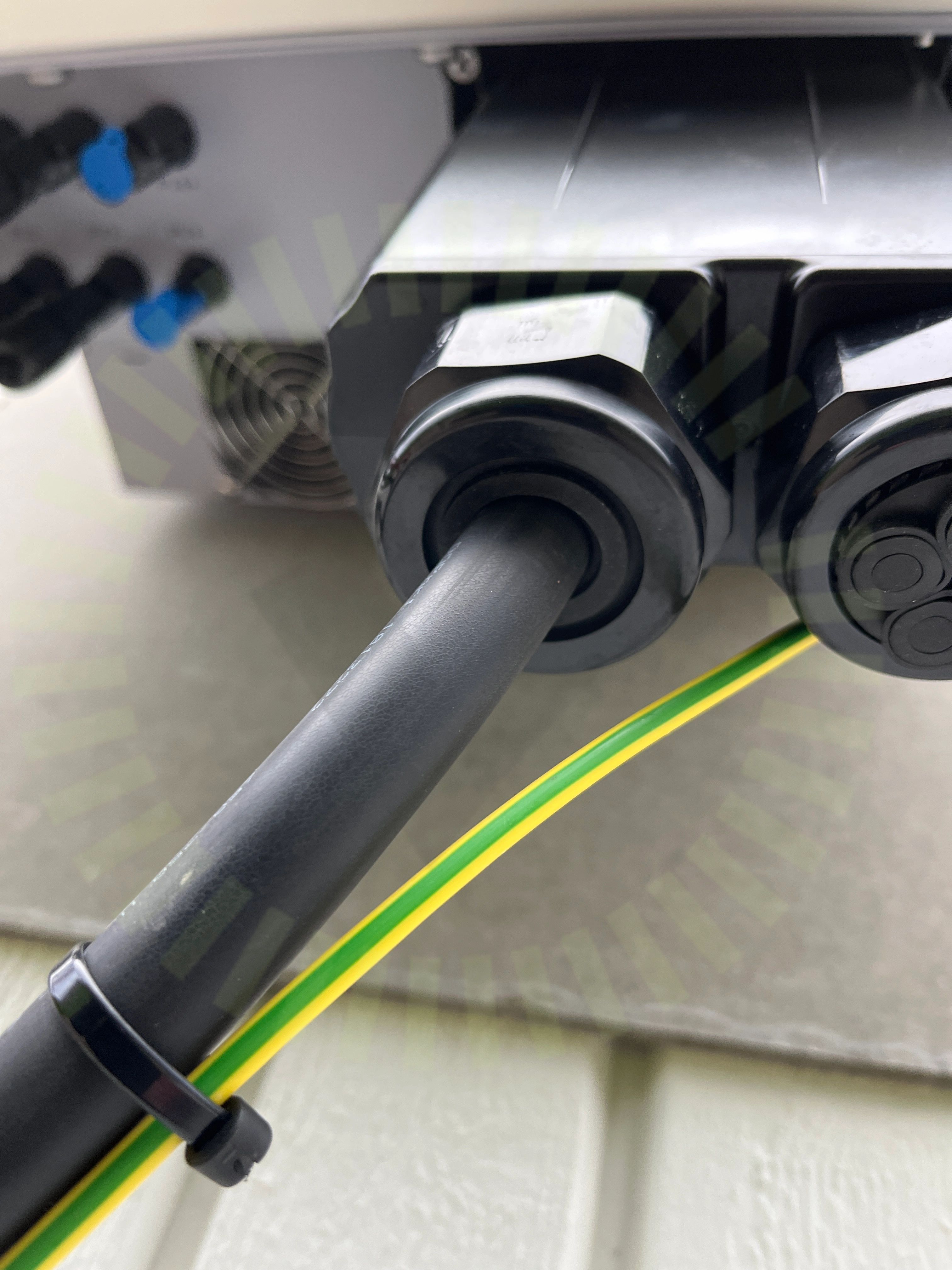

2.1 Förskruvning

Inte godkänd

Förskruvningen håller inte fast kabeln ordentligt, går att dra in och ut.

SUN2000-(12KTL-25KTL)-M5 Series User Manual, 2023-04-12, sid 43

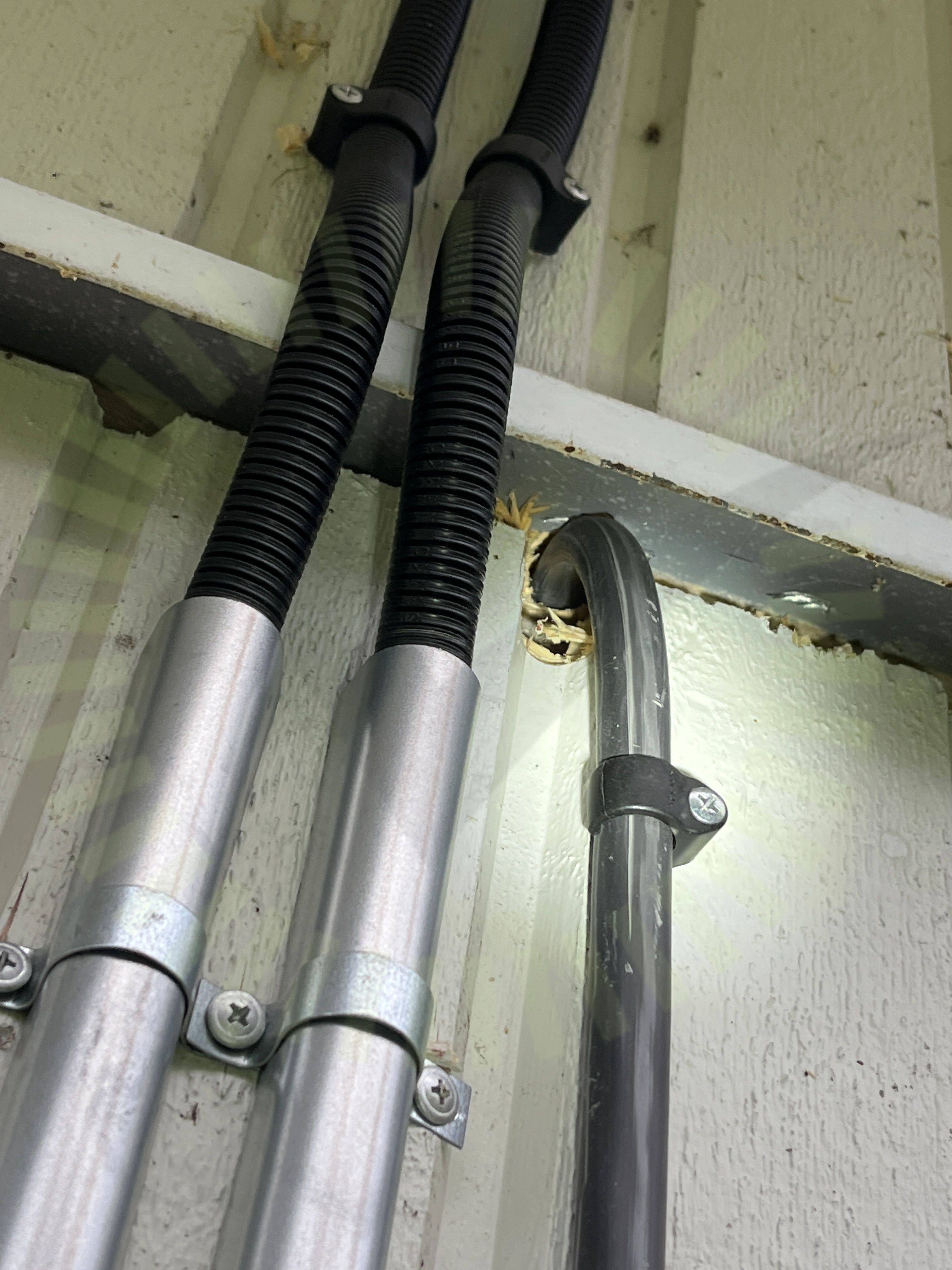

2.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

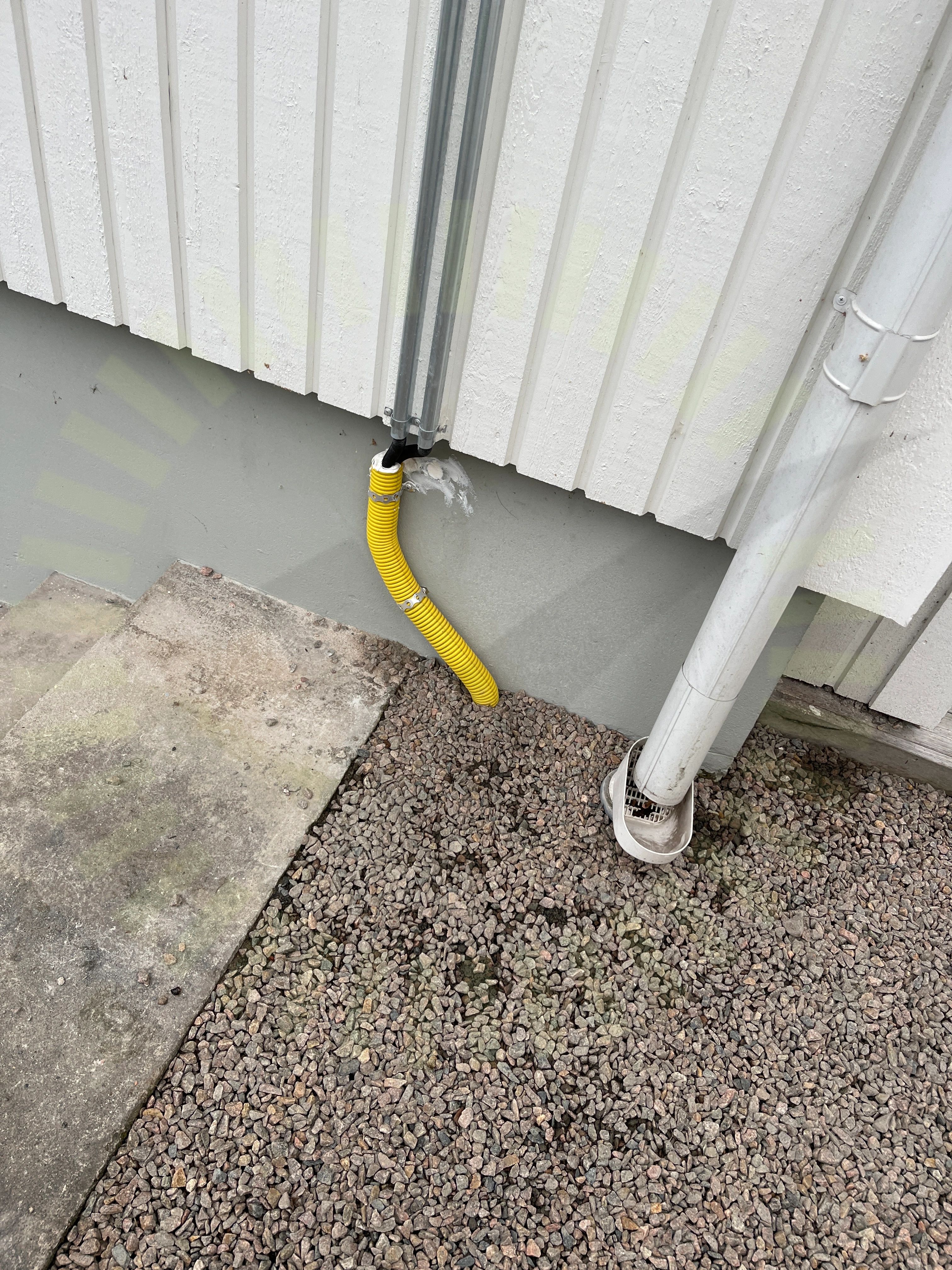

2.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Markrör ej väderbeständigt.

Godkända kontrollpunkter

40/43

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB

Anmärkningar

2/17

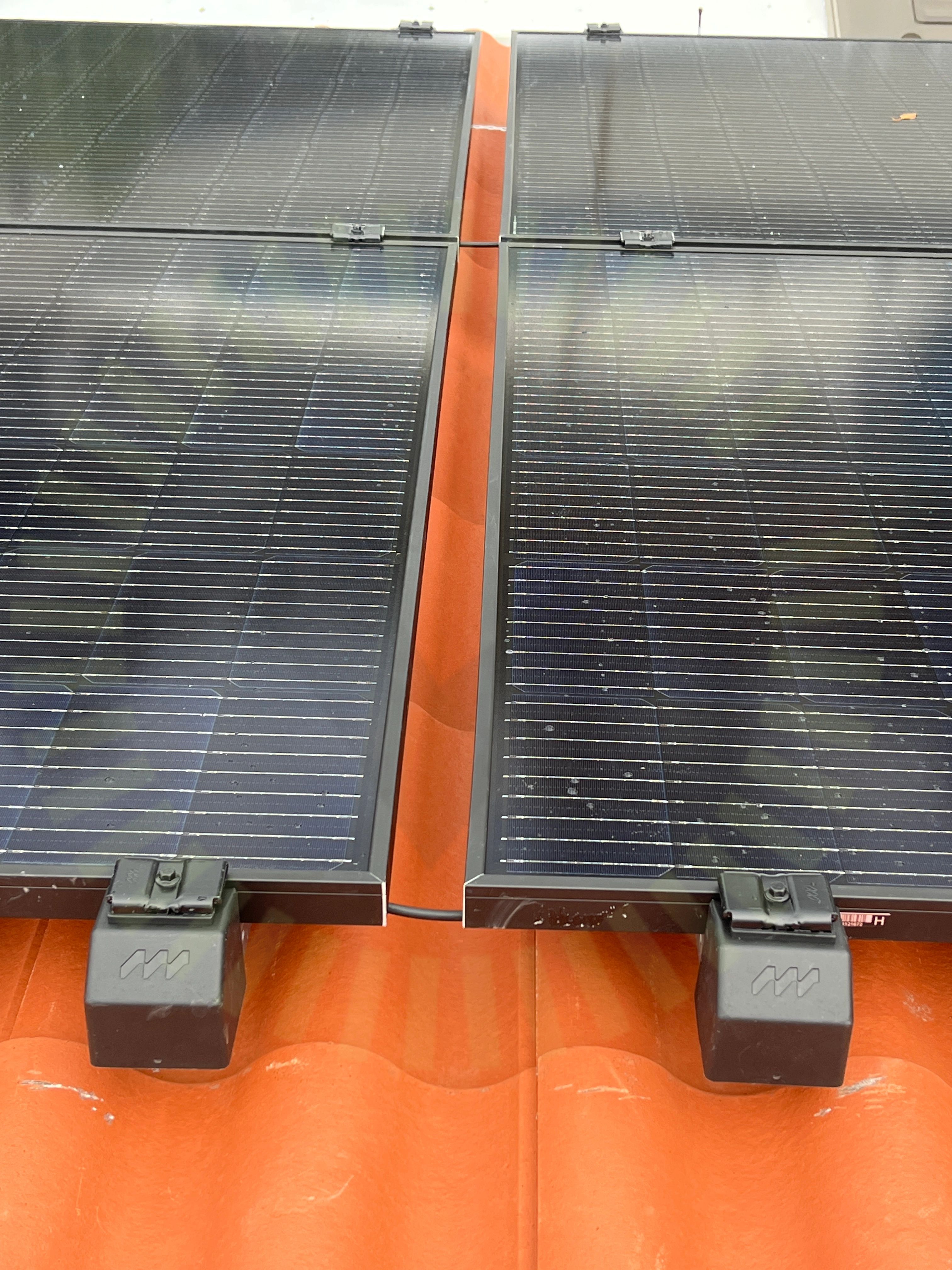

3.1 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

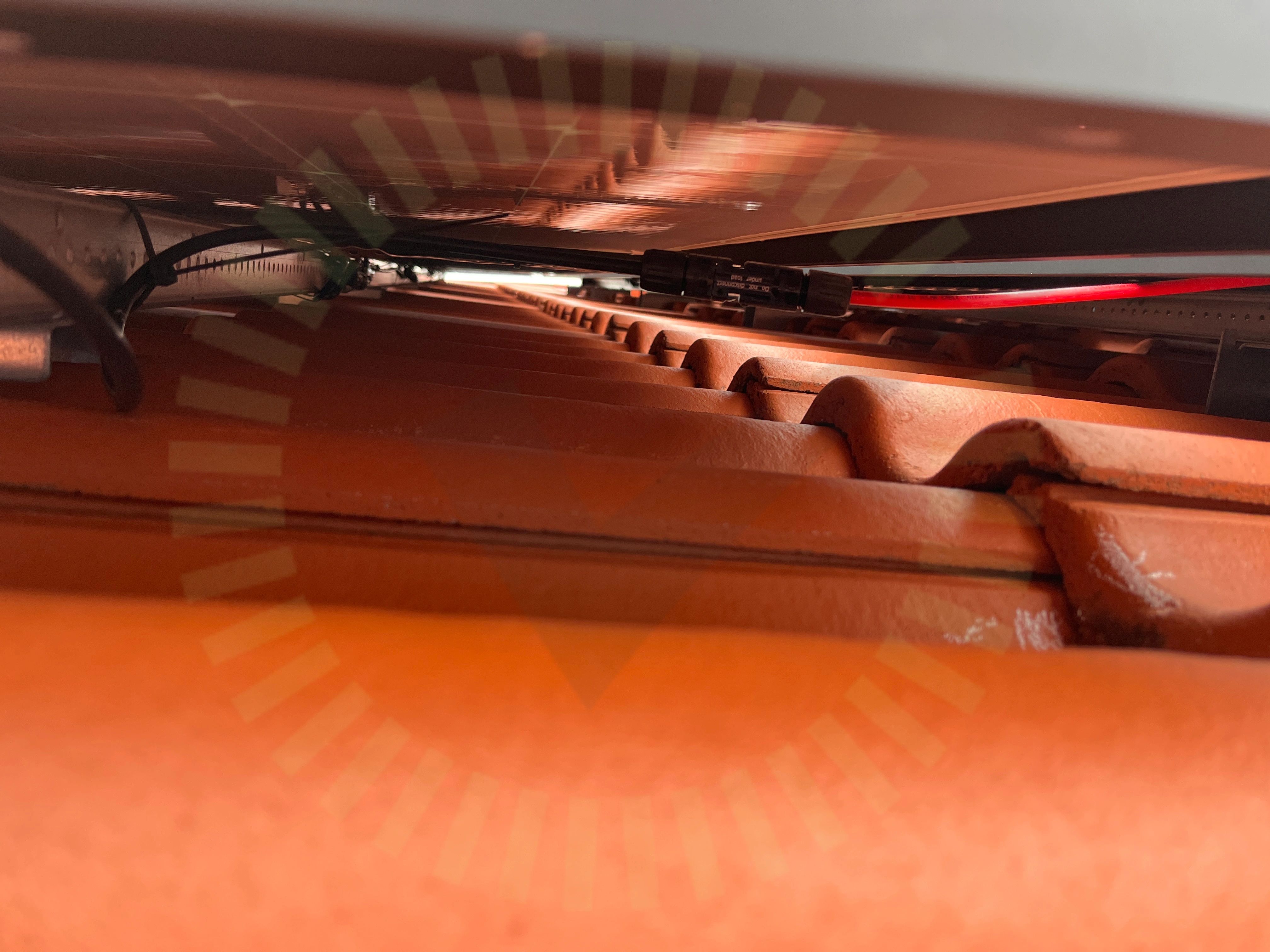

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning

Nordmount Panntak: Bärläkt

Anmärkningar

6/22

4.1 Avstånd mellan skenor

Inte godkänd

Avstånd mellan skenor är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Maximalt 98cm, uppmätt ca 135cm.

Snö- och vindlastberäkning

4.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

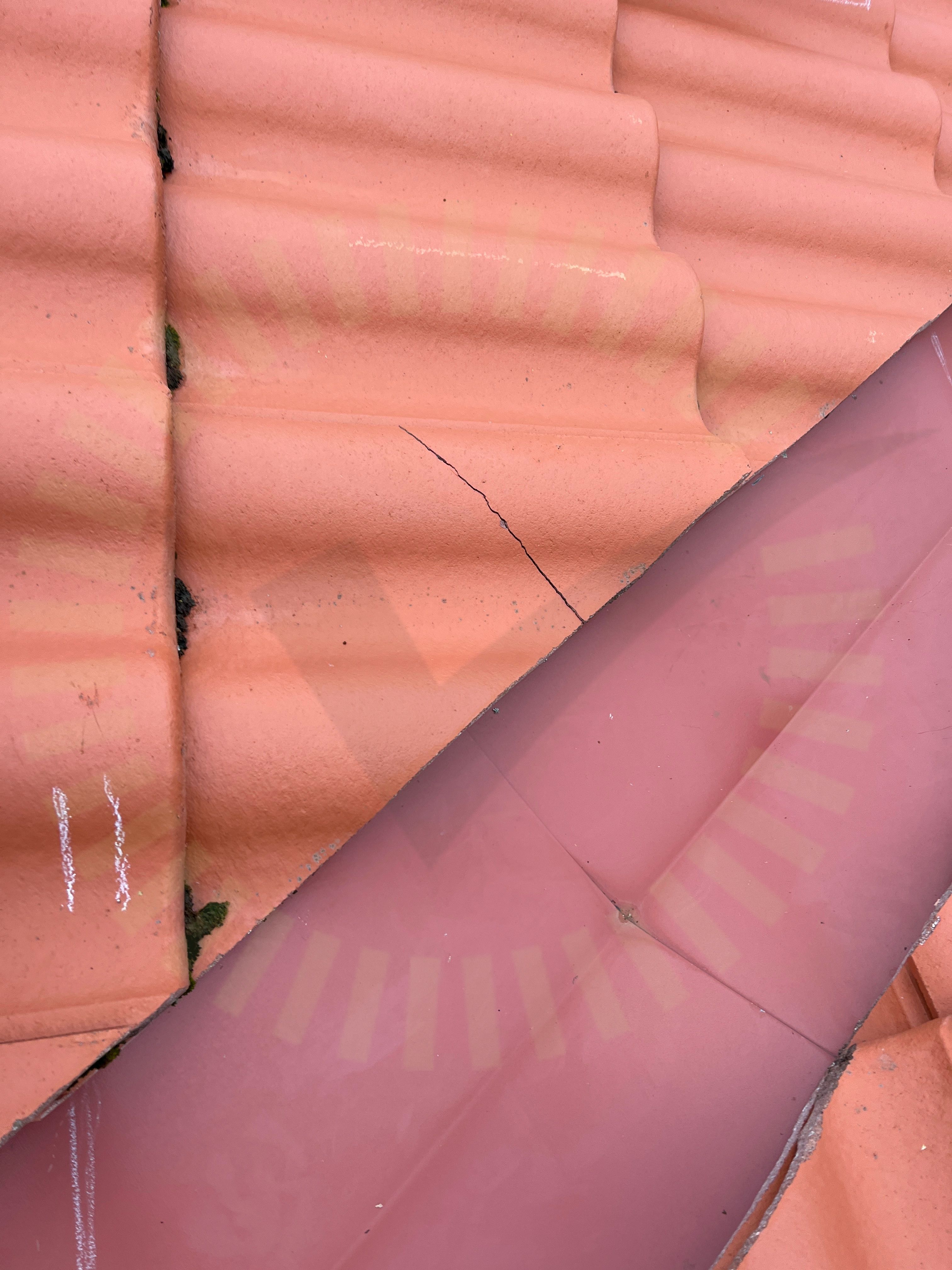

4.3 Skador

Inte godkänd

Skador noterade på taket runt installationen.

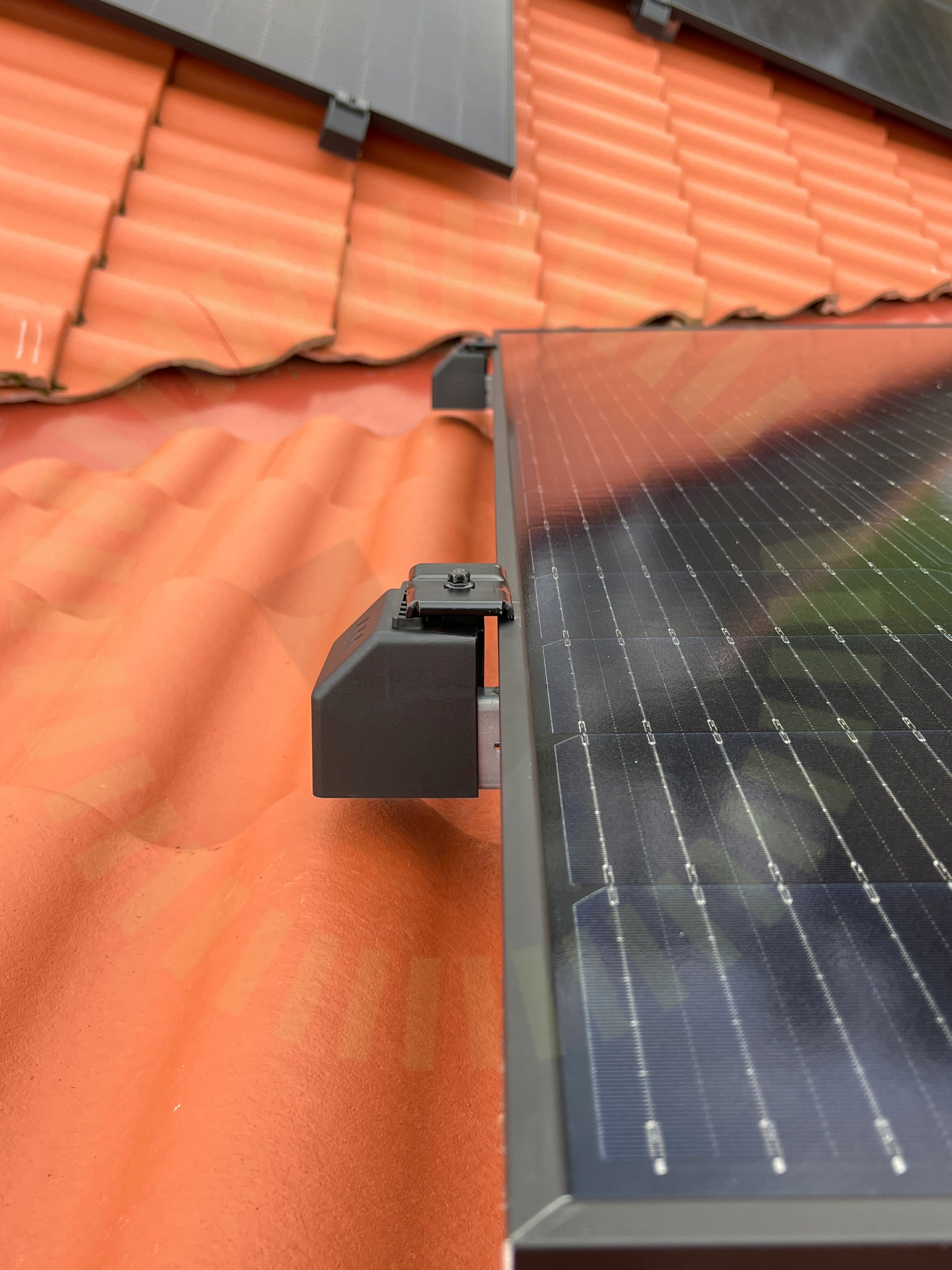

4.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

4.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Detta gäller östsidan.

Tillverkarens montageanvisningar

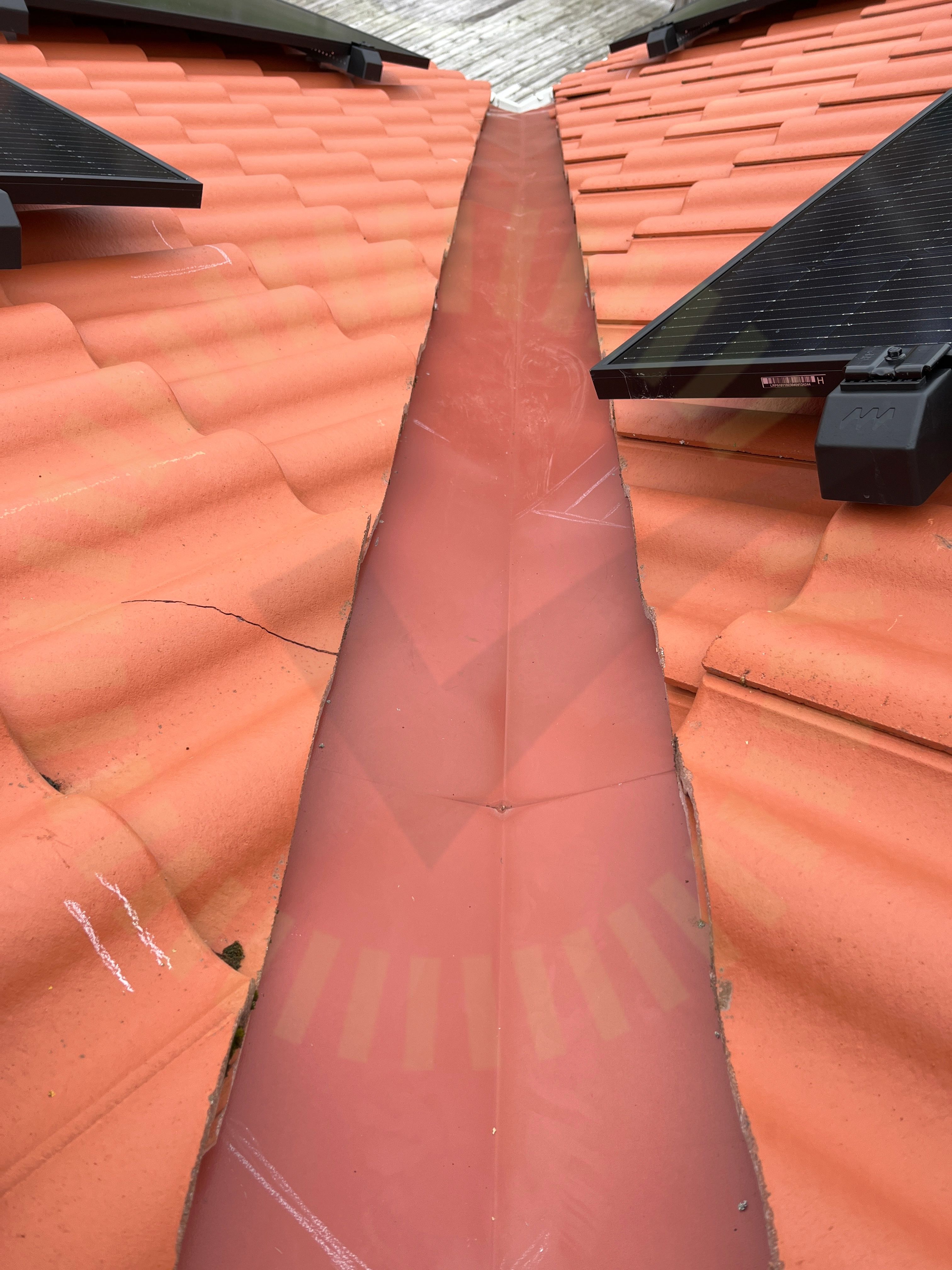

4.6 Säkerhetsavstånd

Inte godkänd

Paneler sticker utanför takets kant.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/22

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialTakgenomföringUnderliggande takpanna

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

1/1

Takkrokarnas CC

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

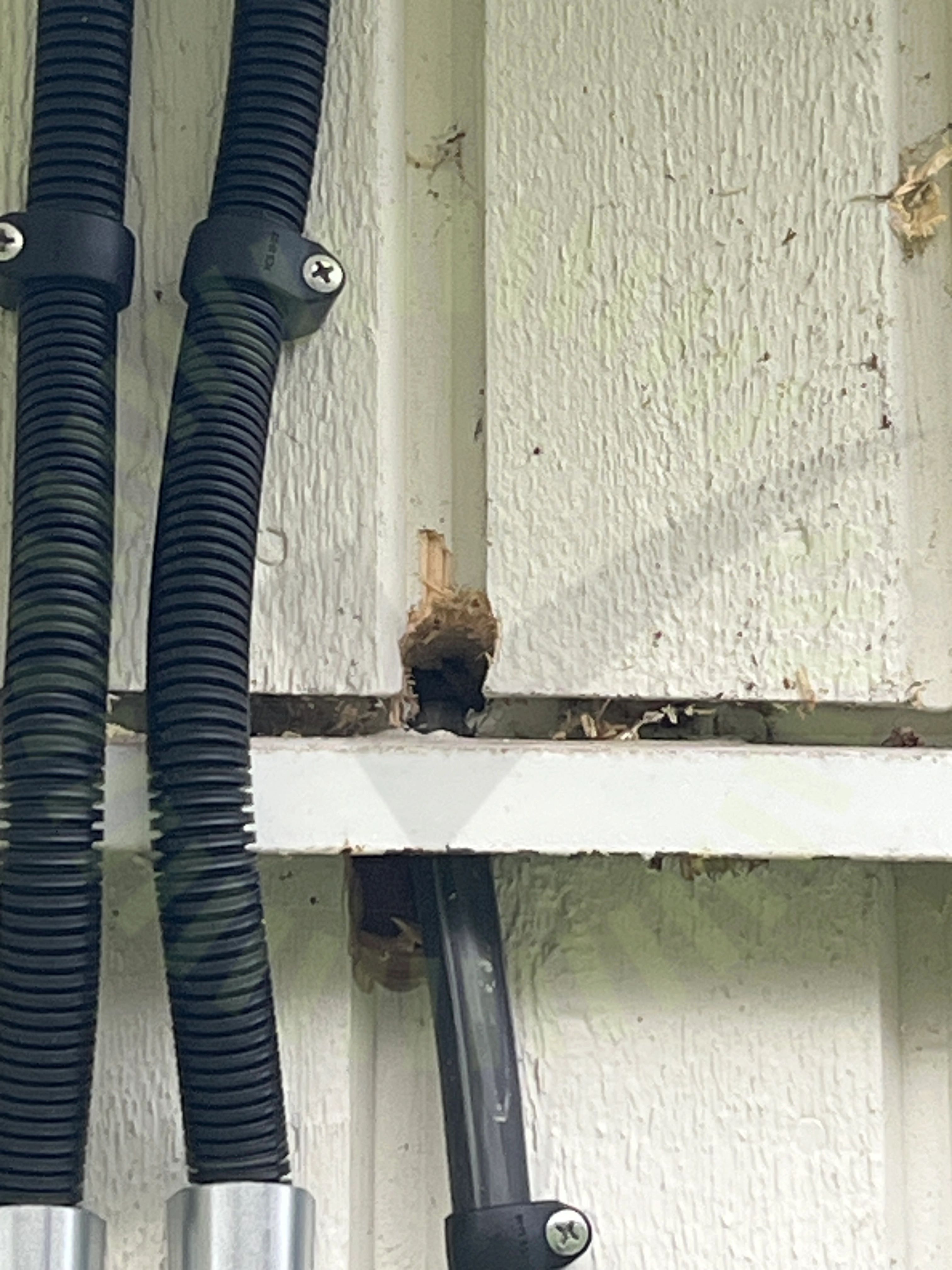

8.1 Skador

Inte godkänd

Håltagning gjord utan att återställa.
