Besiktningsrapport

8.8

Installation genom

Skandica Solar

Datum

4 oktober 2024

Ort

Hönö, Västra Götalands län

Skenans utstick för klämma

Stående skenor

Anslutning av ledare

Enkelisolerade ledare

91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: R5 (3-12K)-T2-15

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/22

2.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för långt så locket sitter inte fast ordentligt.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6

2.2 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 105cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/22

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas infästningSkenornas överhängSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

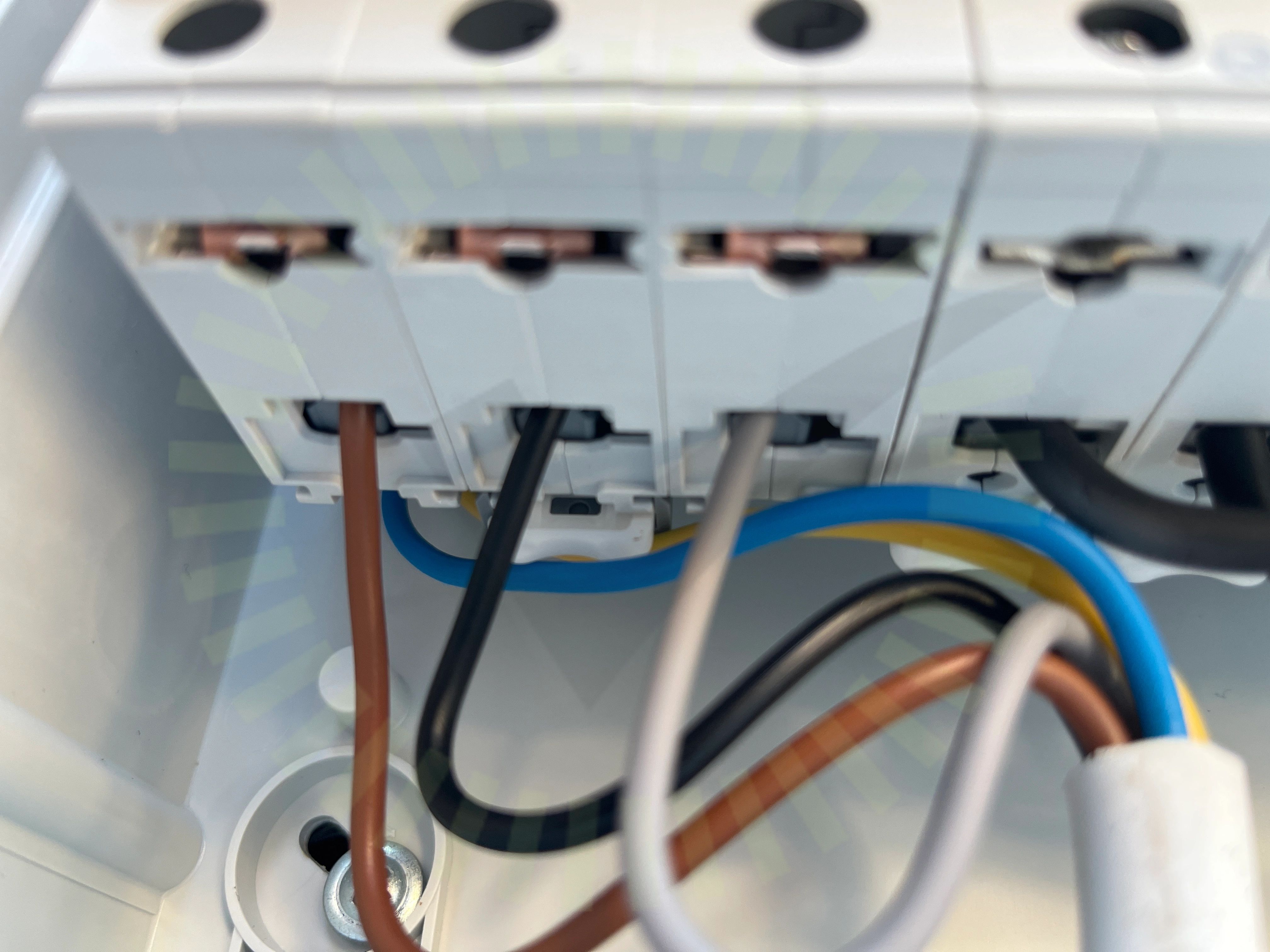

6.1 Anslutning av ledare

Inte godkänd

Isoleringen är klämd i plinten, flertal ställen.

SS 436 40 00 (134.1.4)

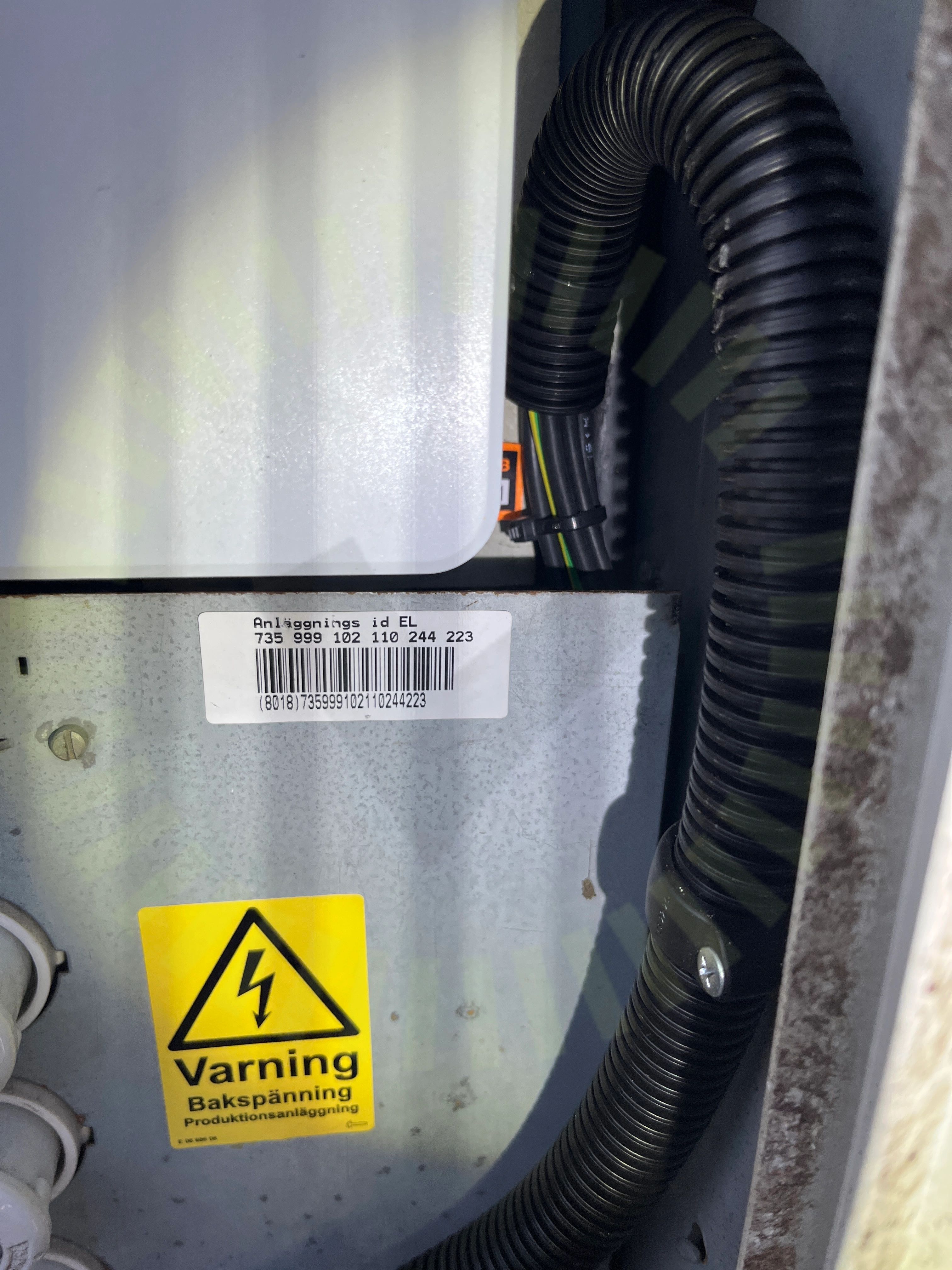

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

30/35

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/35

DC Max SpänningDC Min SpänningSträngdesign
