Besiktningsrapport

8.4

Installation av

Elteknik i Lund

Datum

11 september 2023

Ort

Bara (DominiqueBara), Skåne län

Kopplingslåda

Kabeldragning mellan takytor

Kabeluppfästning

+ 8

78% godkända

22% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

Weland Stål: Solpanelsfäste papptak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Säkerhetsbrytare AC

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, Weland Stål: Solpanelsfäste papptak (30)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Yttre påverkan

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

1/17

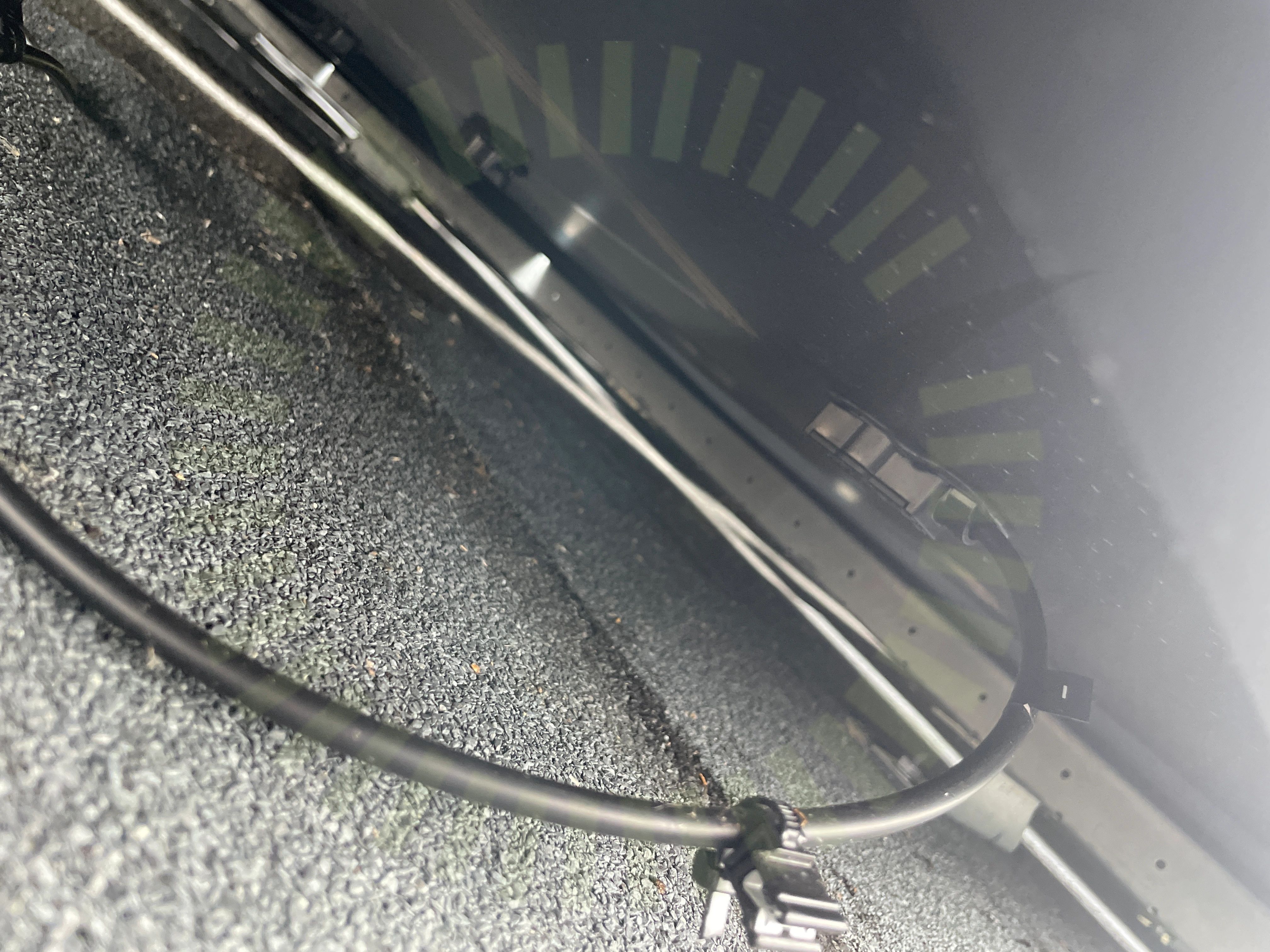

3.1 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress.

Godkända kontrollpunkter

13/17

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakter

Kontaktdon

Strängförläggning

Tak 1, Weland Stål: Solpanelsfäste papptak

Anmärkningar

8/23

4.1 CC infästningar

Inte godkänd

Lastberäkning saknas, uppmätt 1500mm mellan krokar.

MA1008 Sid 1 (1) | Version 3 - 220218

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning upp till takyta är inte fastsäkrad.

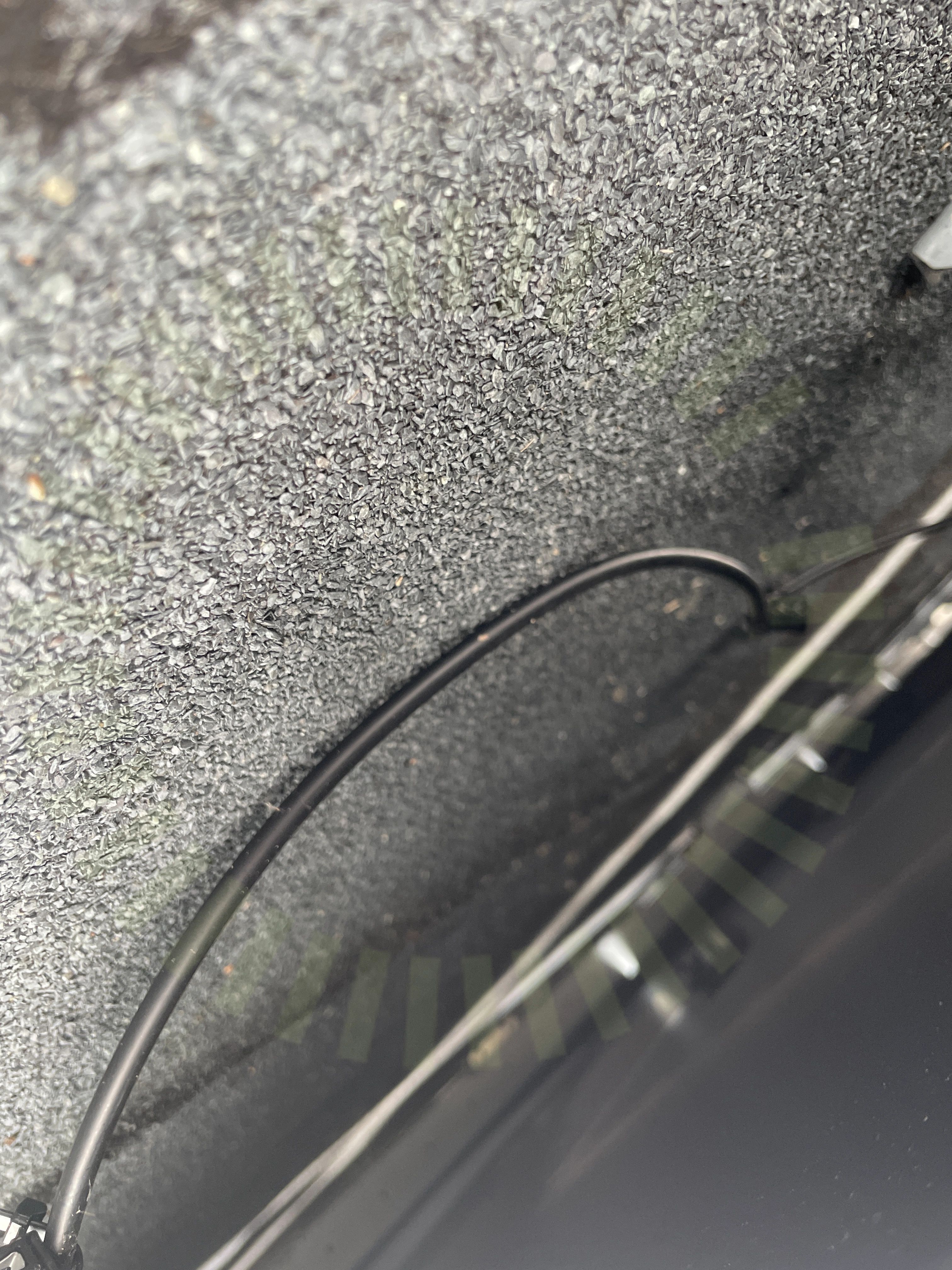

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

4.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.5 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5103 Sid 1 (2) | Version 4 - 201103

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

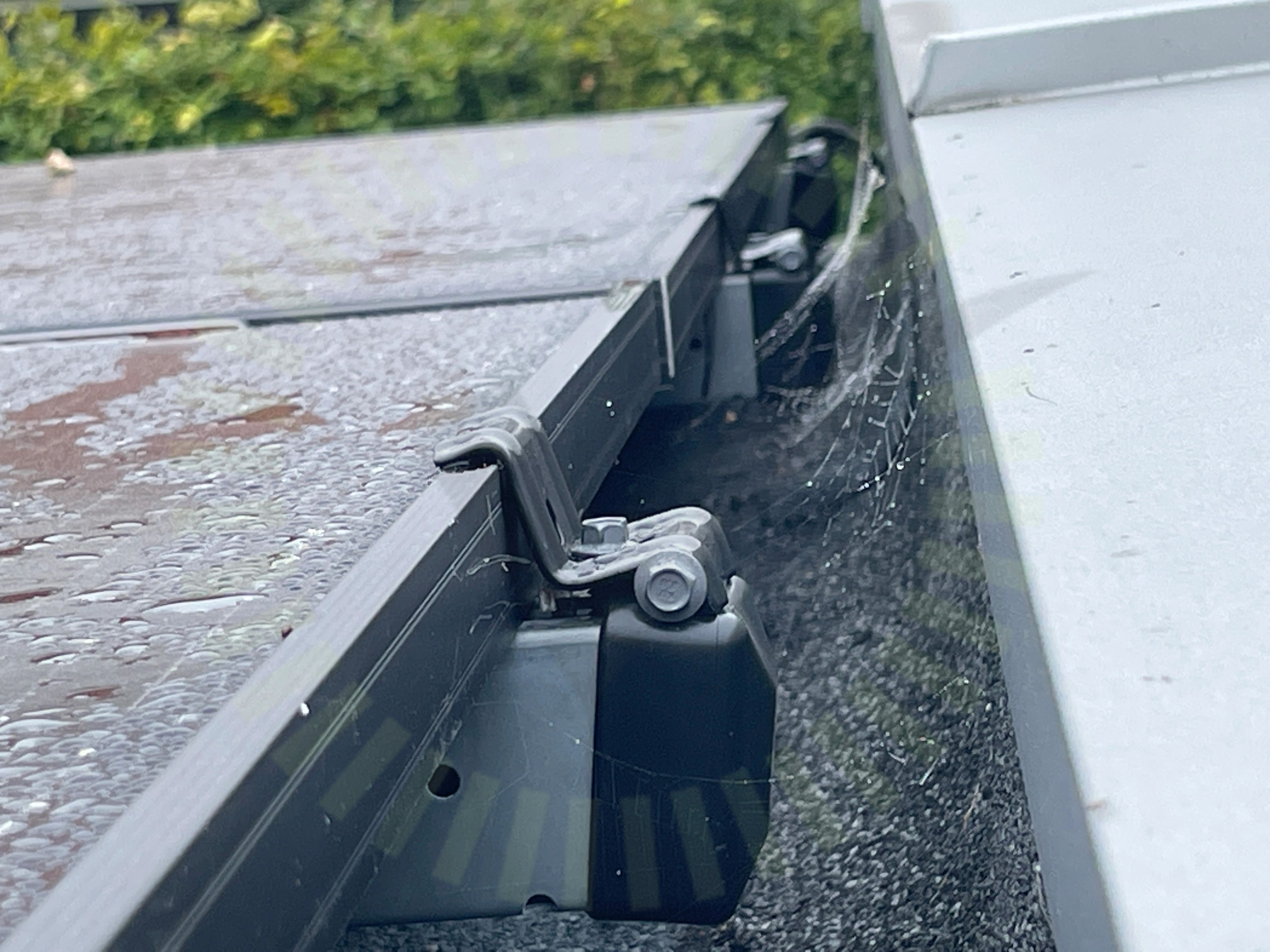

4.8 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/23

Använd tätskiktsduk

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Svetsning av papp

Väderbeständigt material

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Infästning i råspont

Varselmärkning

Anmärkningar

1/5

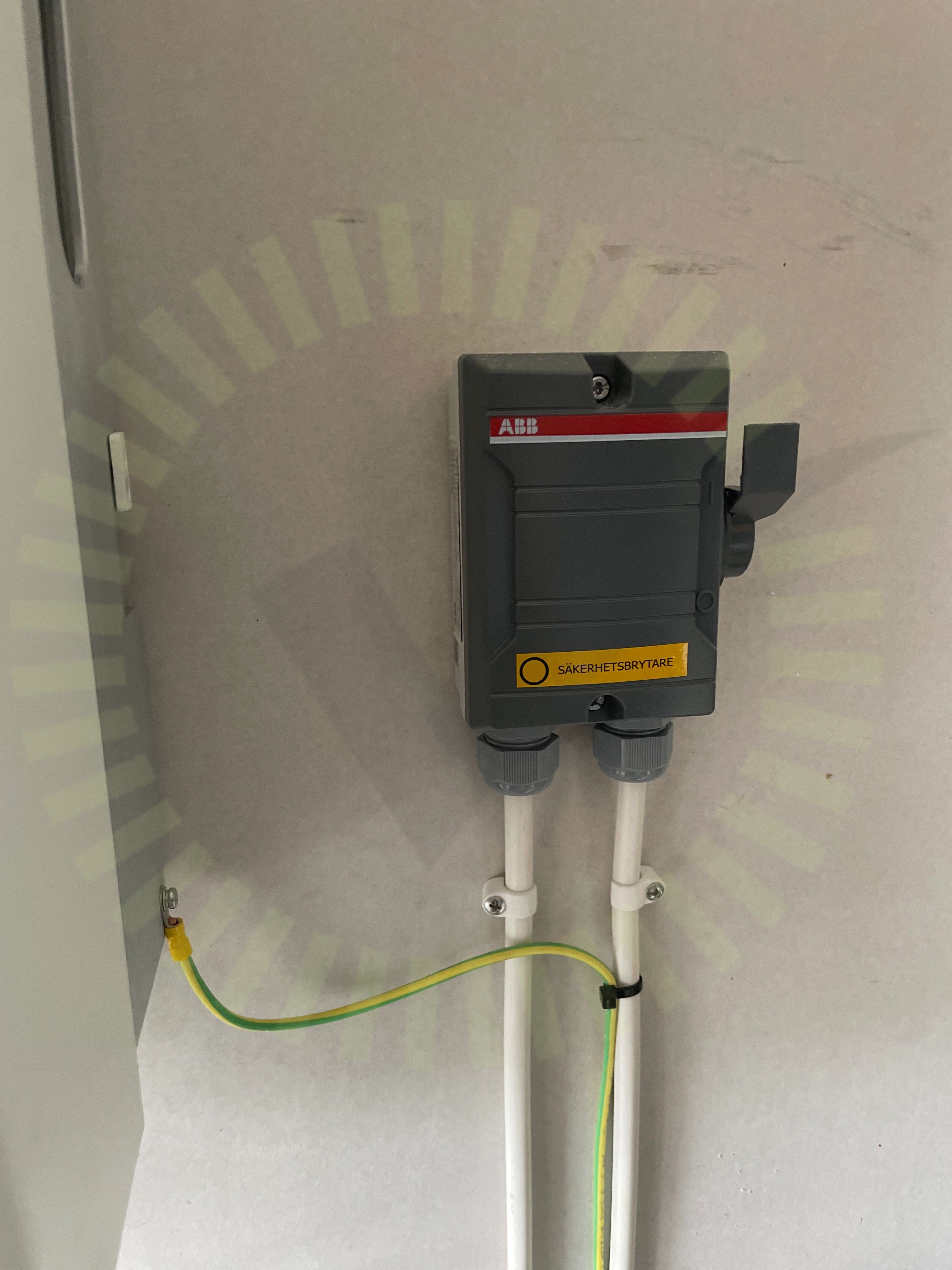

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

6/33

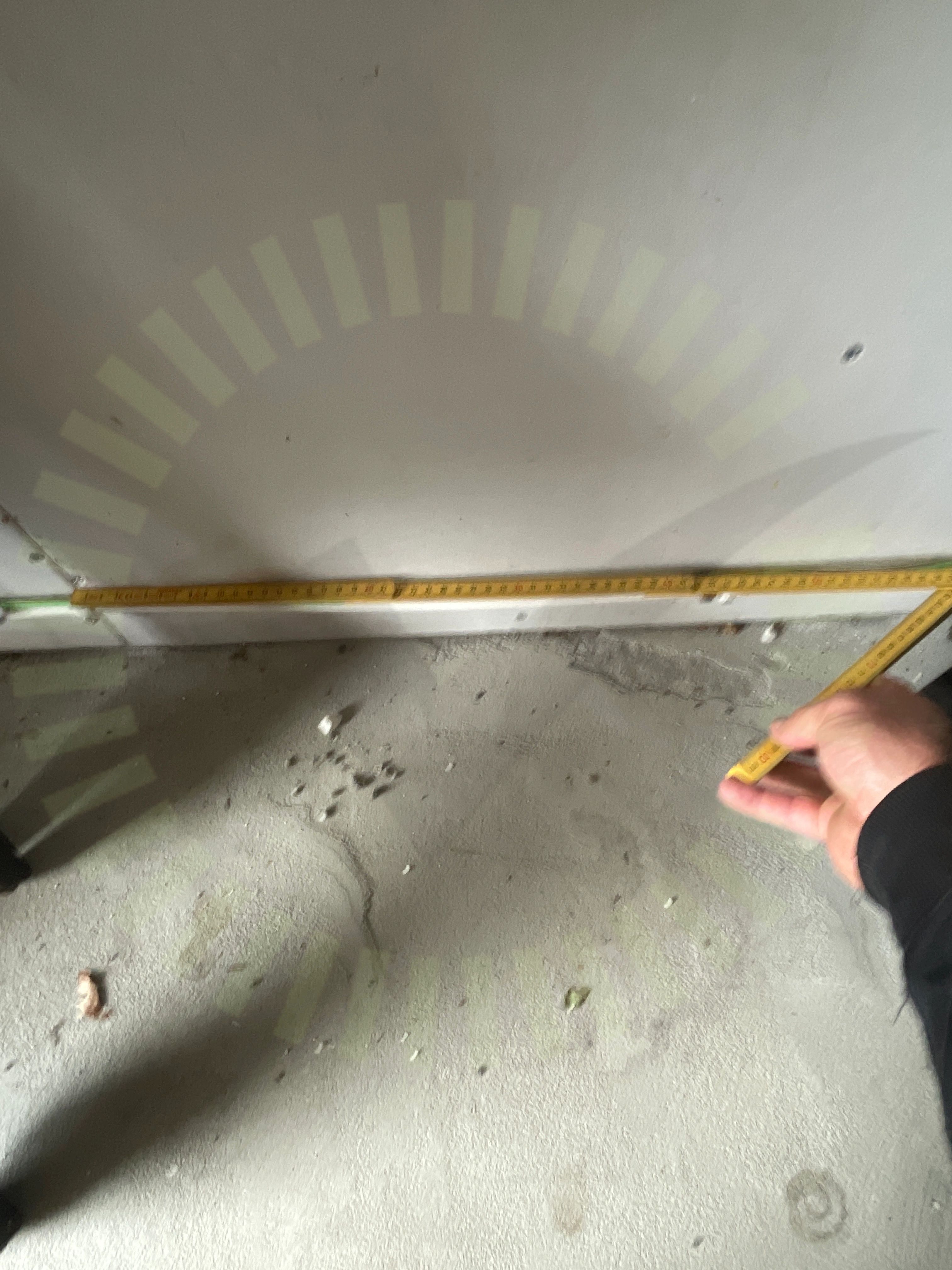

6.1 AC Kablage förläggning

Inte godkänd

AC kablage är inte lämpligt uppfäst. För långt avstånd mellan klammerna. Uppmätt mått 450mm.

6.2 Dubbel matning

Rekommendation

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

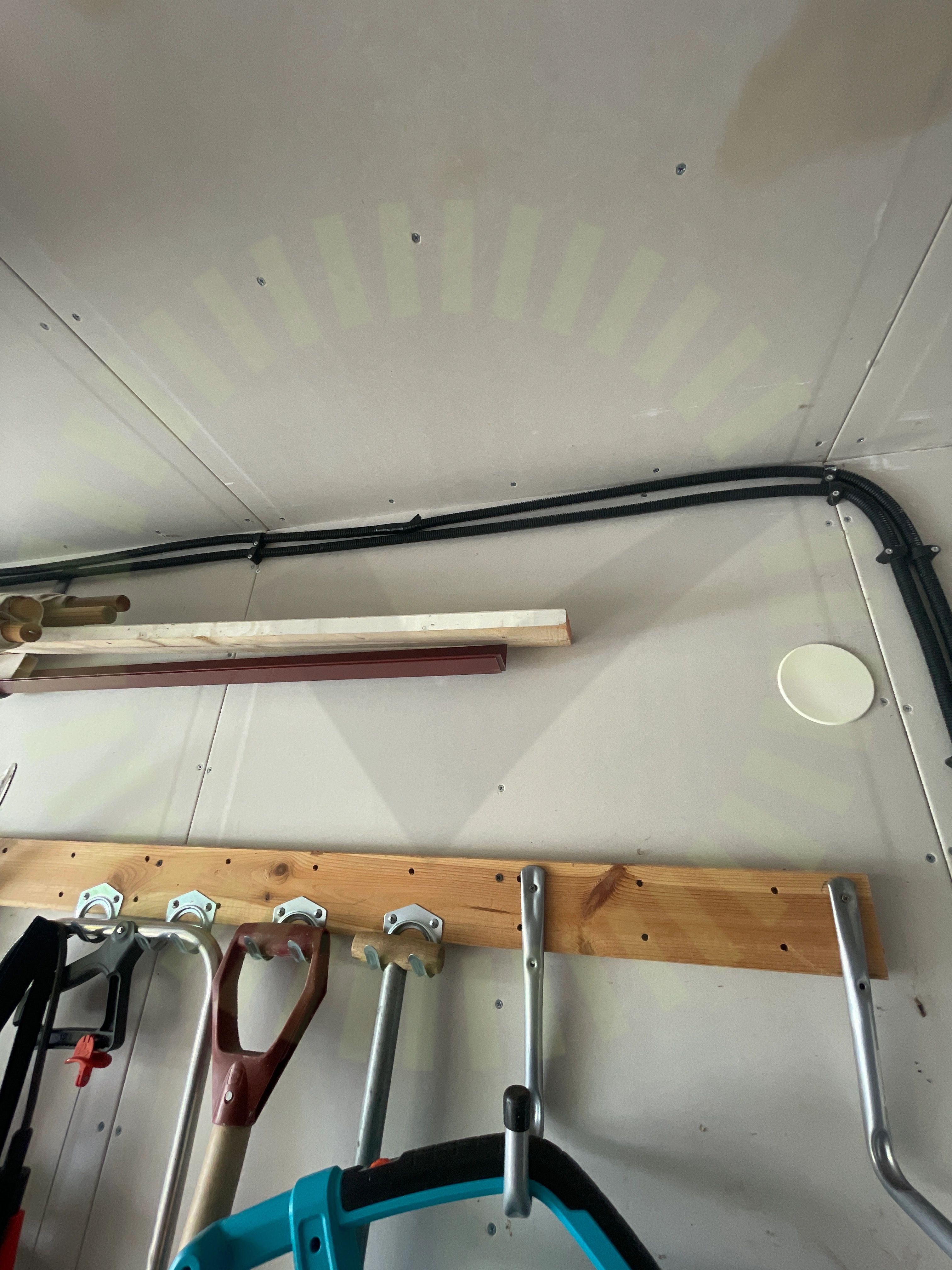

6.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

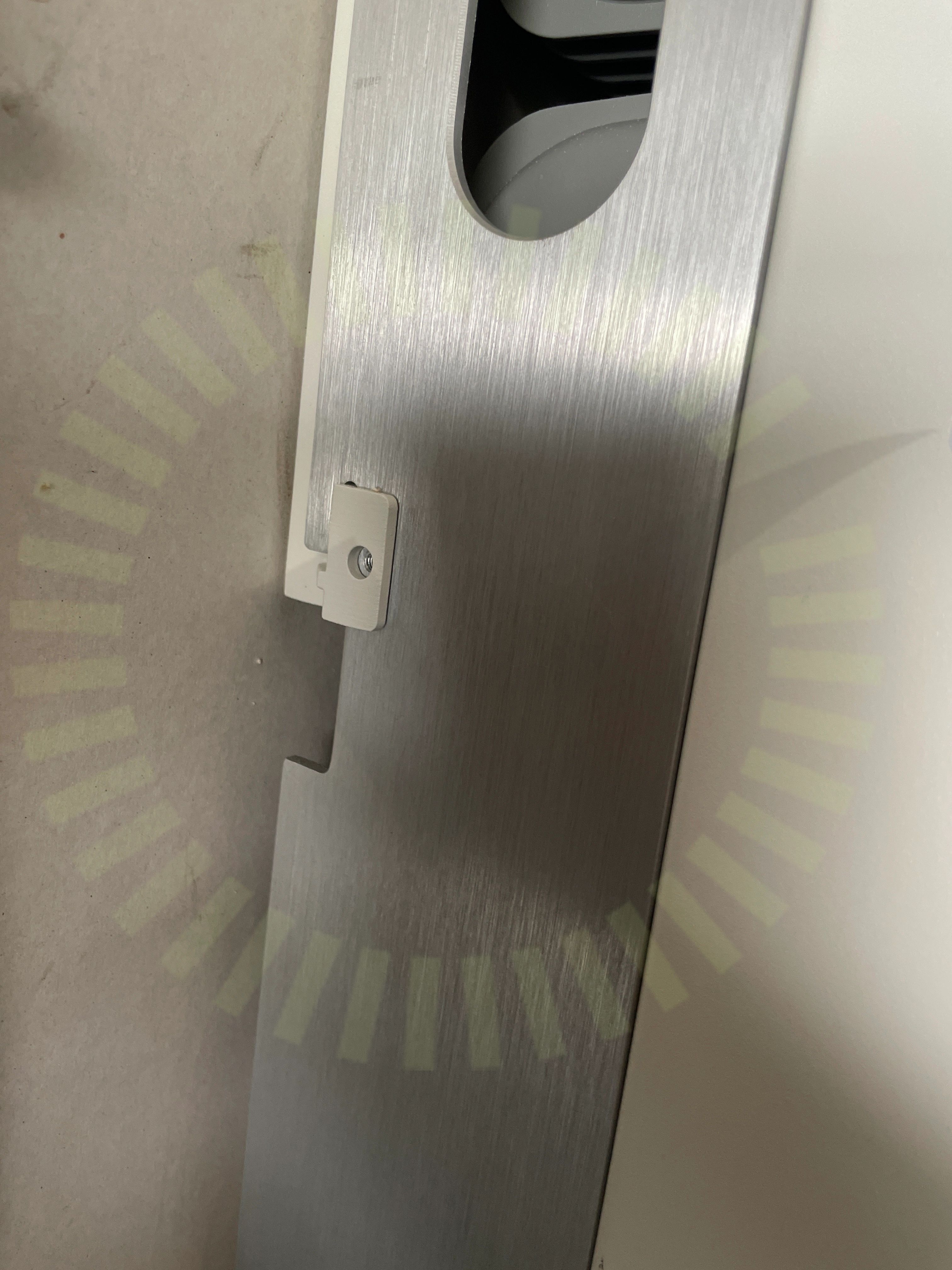

6.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

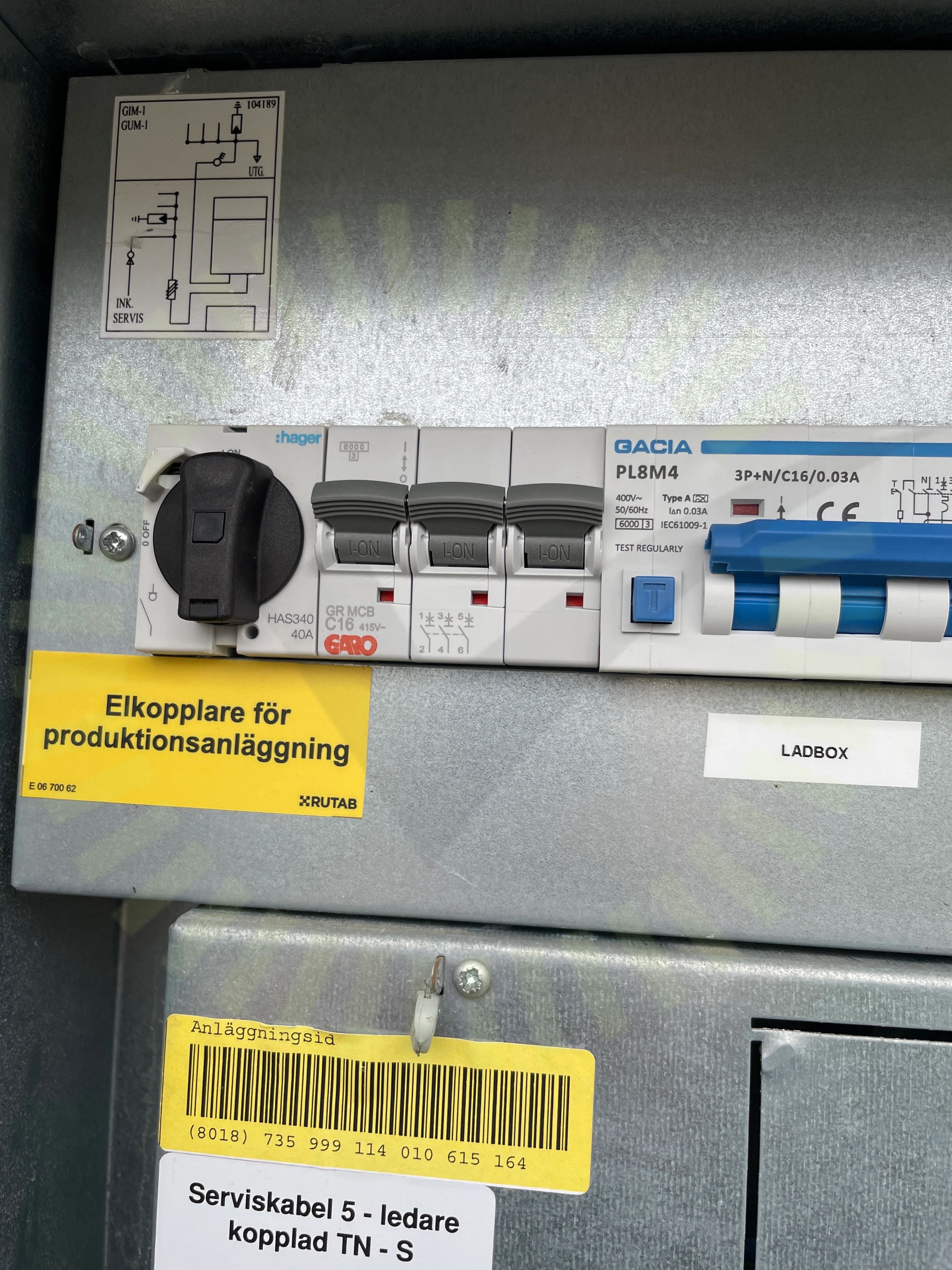

6.5 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

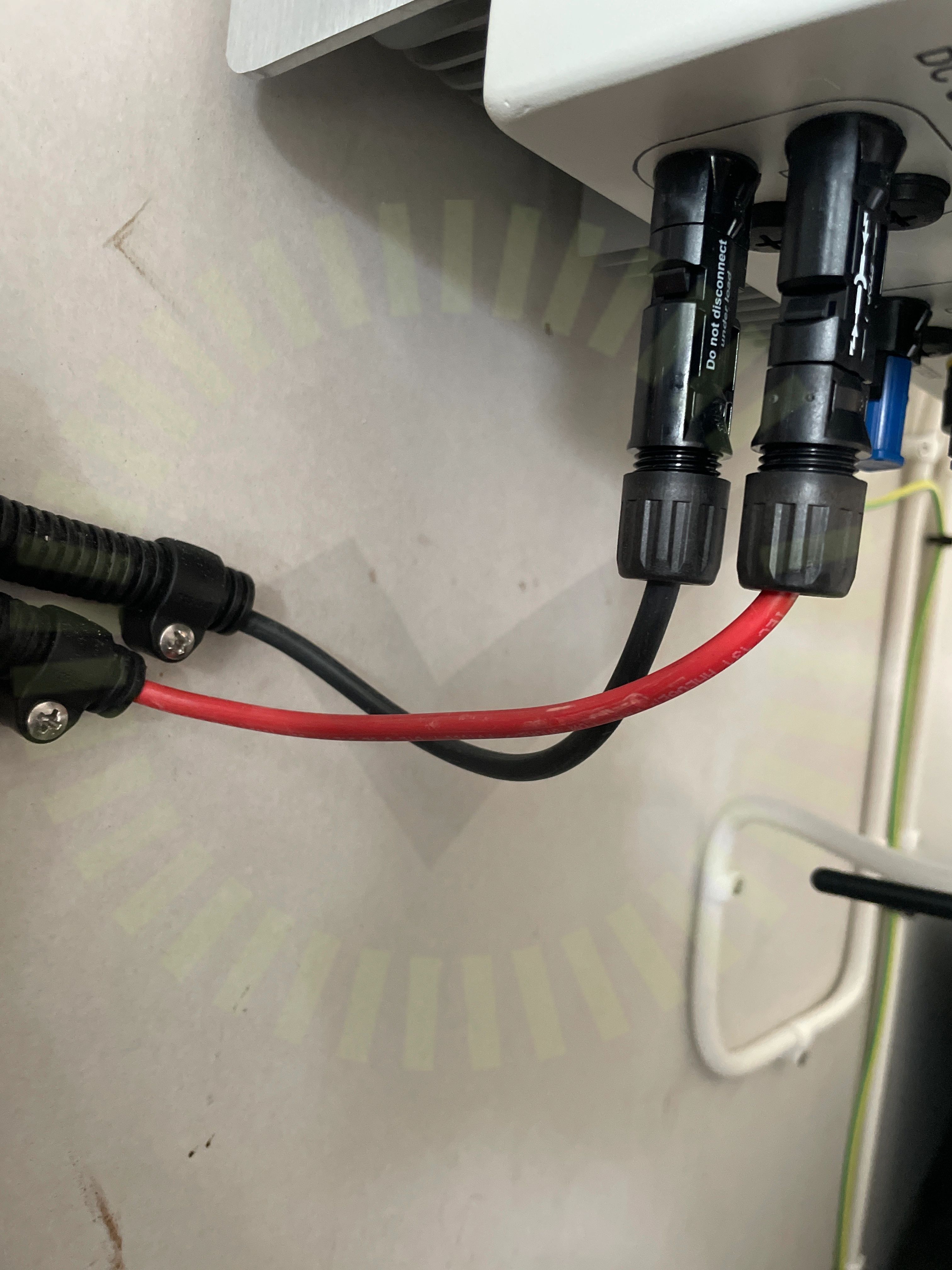

6.6 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

25/33

AC Anslutning Växelriktare

AC Böjradie

Anslutning av ledare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Placering

Skadat kablage

Skarp kant

Säkringsdimension

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/33

DC Max Ström

Strängdesign
