Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Sesol

Datum

26 april 2023

Ort

Hönö, Västra Götalands län
Skenskarvar
Skenskarvar
AC anslutning växelriktare
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/40
AC anslutning växelriktare

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC Böjradie

2.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)

2.3 Avstånd till hav

Inte godkänd

Vr placerade utomhus på ö med cirka 500 m till havet

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

2.4 DC Min Spänning

Inte godkänd

Strängen med 6 paneler uppnår precis minimum spänning med 206volt, men då den är placerad bakom en skorsten har de svårt att komma upp i spänning och lägger därför av och slutar producera

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

2.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

35/40
AC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

2/33
Kontakter

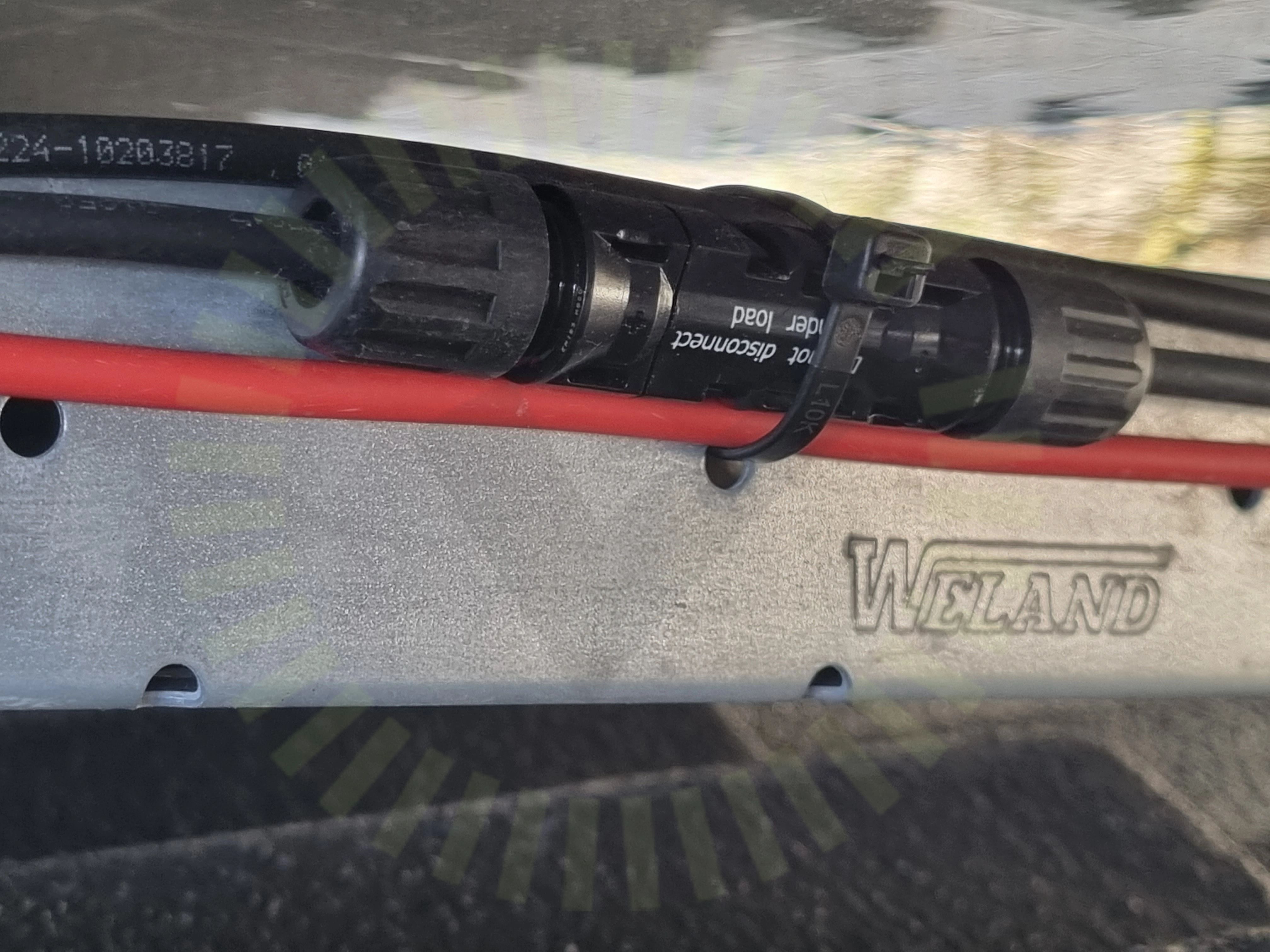

3.1 Kontakter

Inte godkänd

Buntband får inte placeras över kontakterna.

3.2 Kontakter

Inte godkänd

Buntband får inte placeras över kontakter.

Godkända kontrollpunkter

28/33
Avstånd till takAvstånd till takDräneringshålDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKopplingslådaKopplingslådaMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkadorSkadorSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterÖverlappningÖverlappning

Ej tillgängligt vid besiktning

3/33
Förbindelse av kontakterSträngförläggningSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Weland Stål: Läktfästen

Anmärkningar

2/23
Skenskarvar

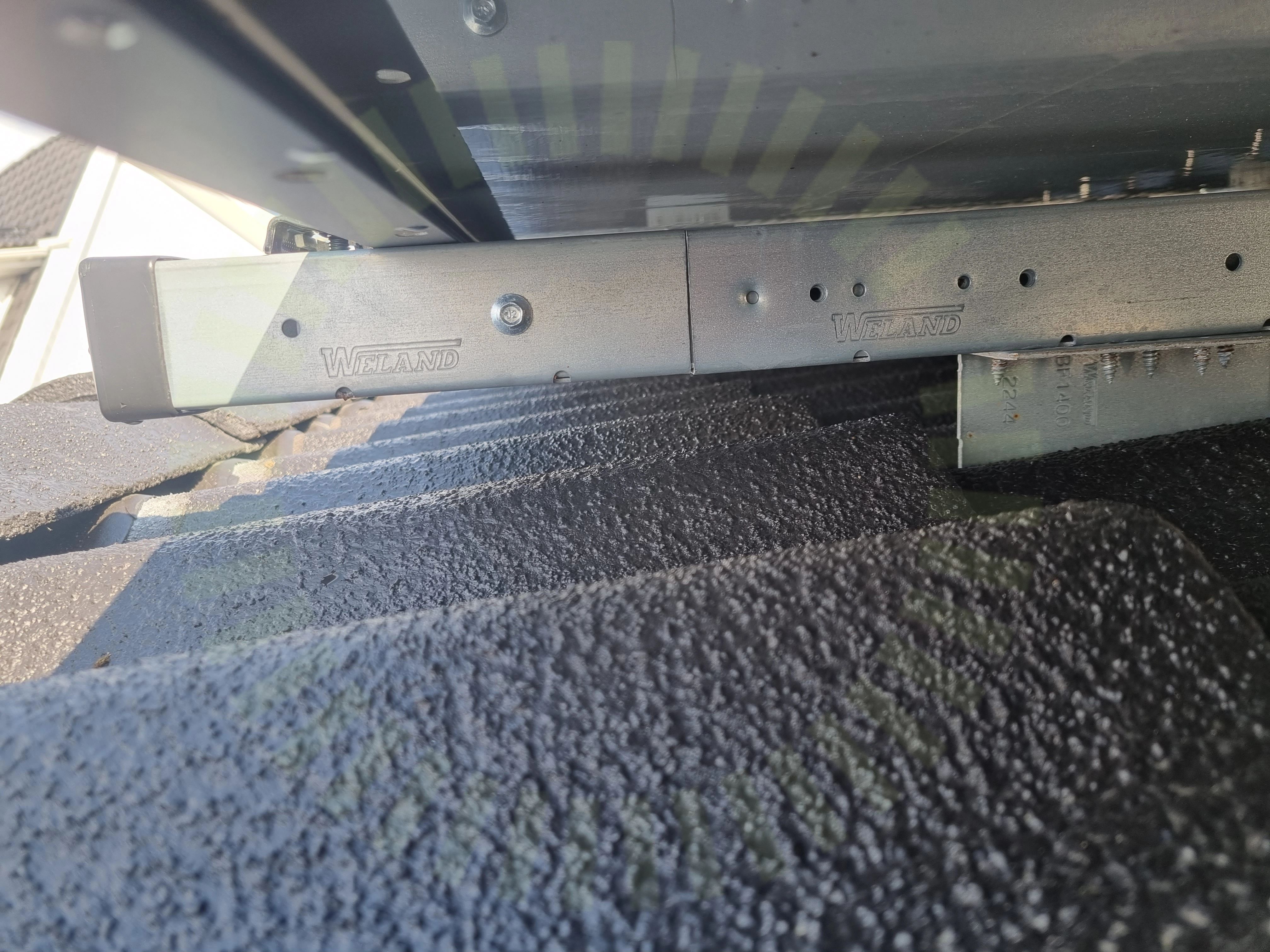

5.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5104. Sid 1 (1) | Version 4 - 221101
Takgenomföring

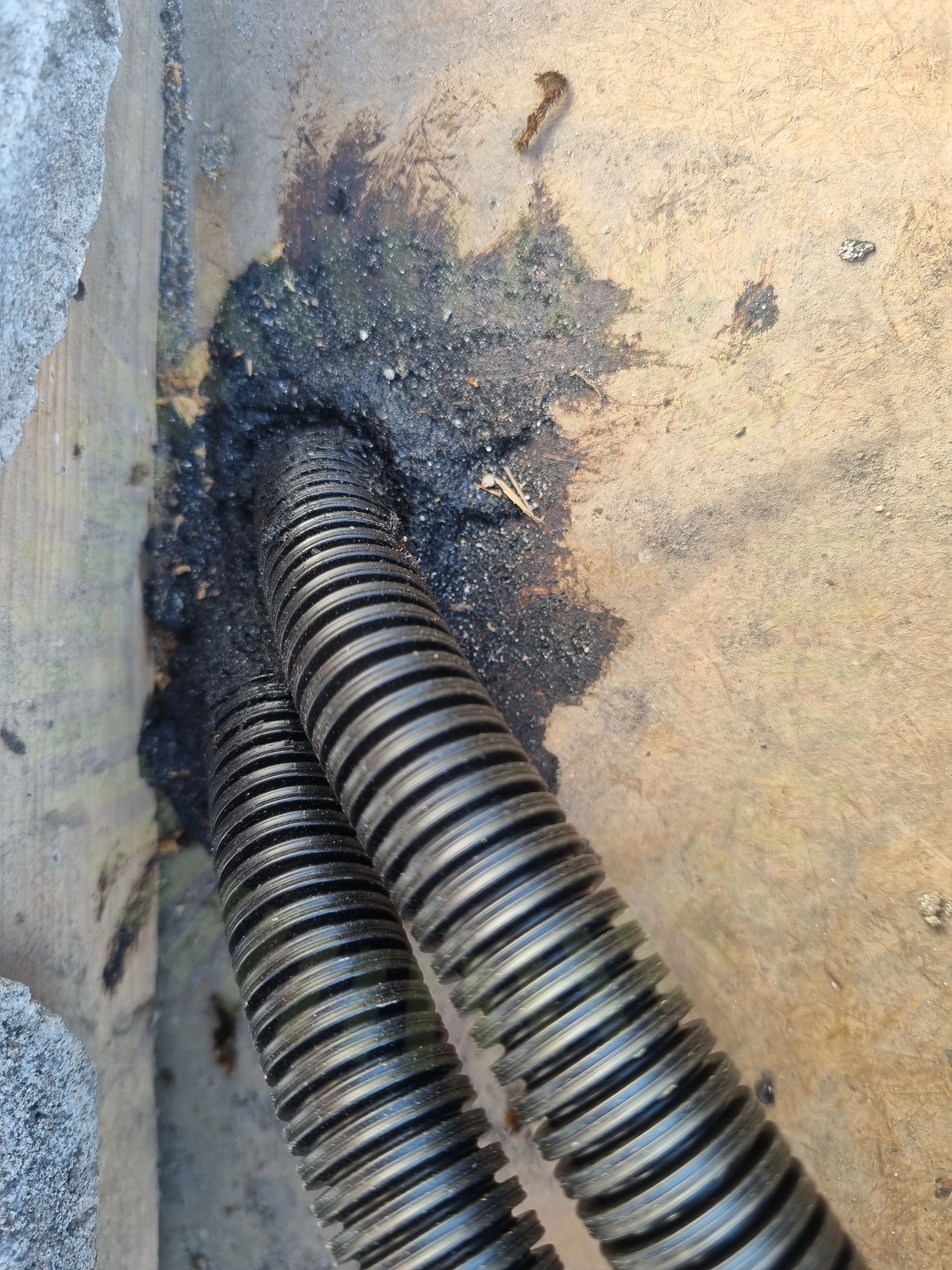

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Weland Stål: Råspont

Anmärkningar

1/23
Skenskarvar

6.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

21/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23
Takgenomföring
