1.1 Främmande material
Inte godkändAnvända skruvar är inte från tillverkaren av montagesystemet.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Besiktningsrapport
9.1
Installation genom
Svea Solar
Datum
23 maj 2023
Ort
Staffanstorp, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
OptimerareHuawei: SUN2000P - 450W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
CC90- UNUM Betongpannor
Anmärkningar
6/25
1.2 DC kabel förläggning
Inte godkändKablage ligger mot skarp kant.

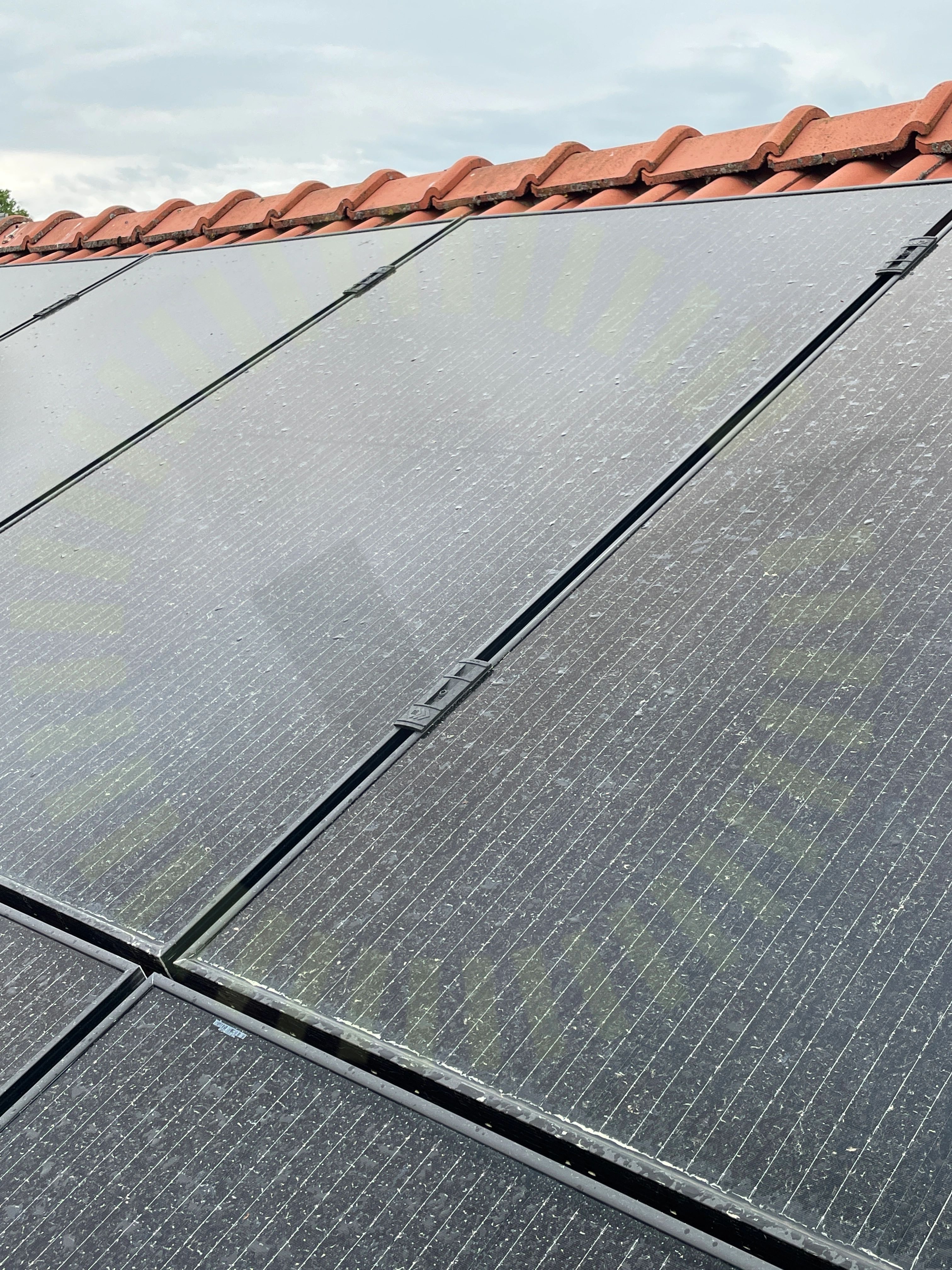

1.3 Klämmans orientering
Inte godkändKlämmor är felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

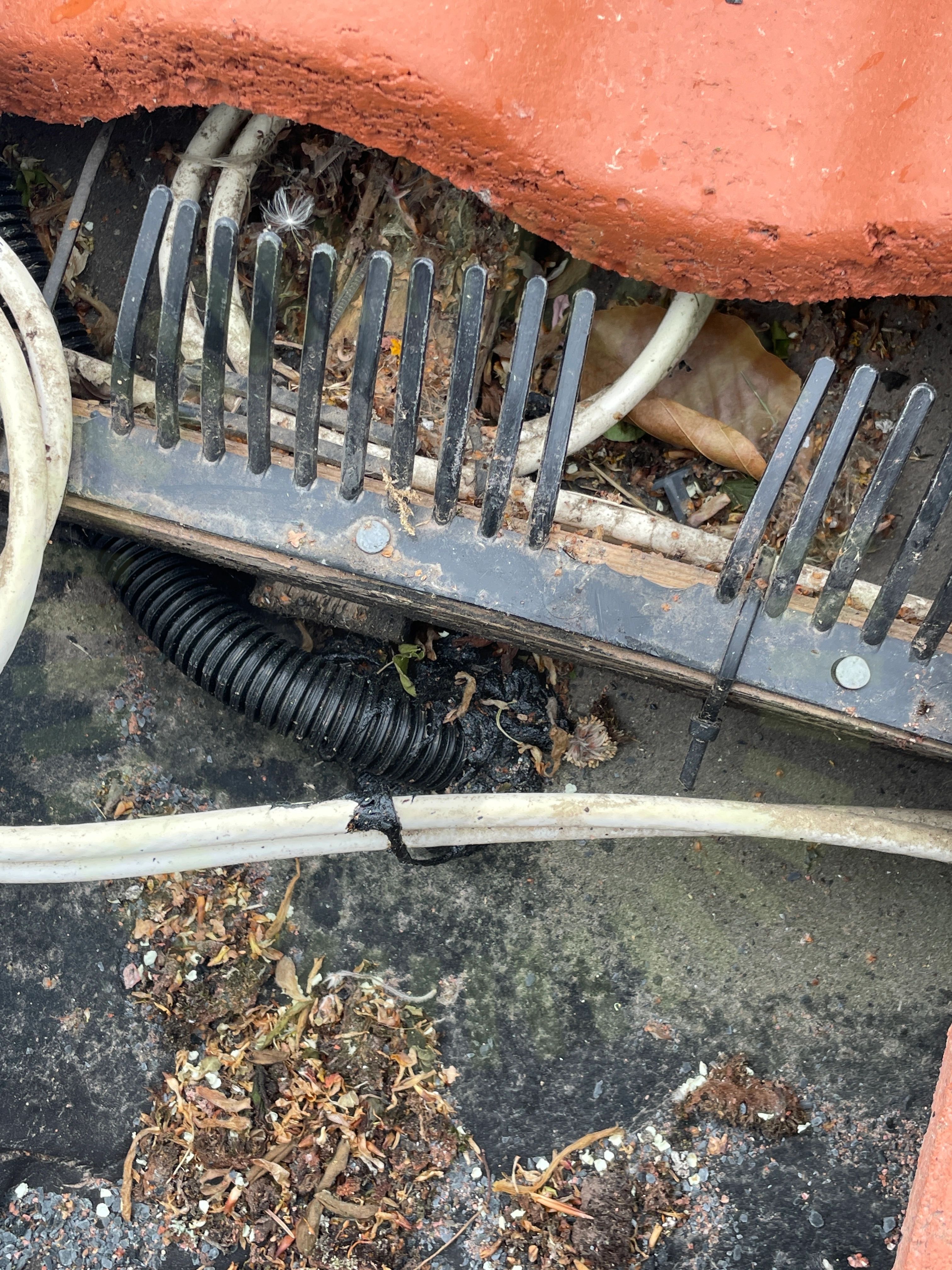

1.4 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
1.5 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt för ändklämman.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
1.6 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
19/25Föremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor
Huawei: LUNA2000-5-15-S0
Anmärkningar
1/12
2.1 Avstånd
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/12Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
2/41
3.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd.
3.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytaren för växelriktare
SEK 457, Sida 42
Godkända kontrollpunkter
38/41AC anslutning växelriktareAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
1/41Tillförlitligt fäst
Huawei: SUN2000P - 450W
Anmärkningar
1/5
4.1 Dragavlastade
Inte godkändKablage hårt draget ut från utgångarna på optimerarna.
Godkända kontrollpunkter
4/5Fastsäkring av produktFörutsättningarKontakterPlacering
Risen: RSM40-8 385-405W
Anmärkningar
1/16

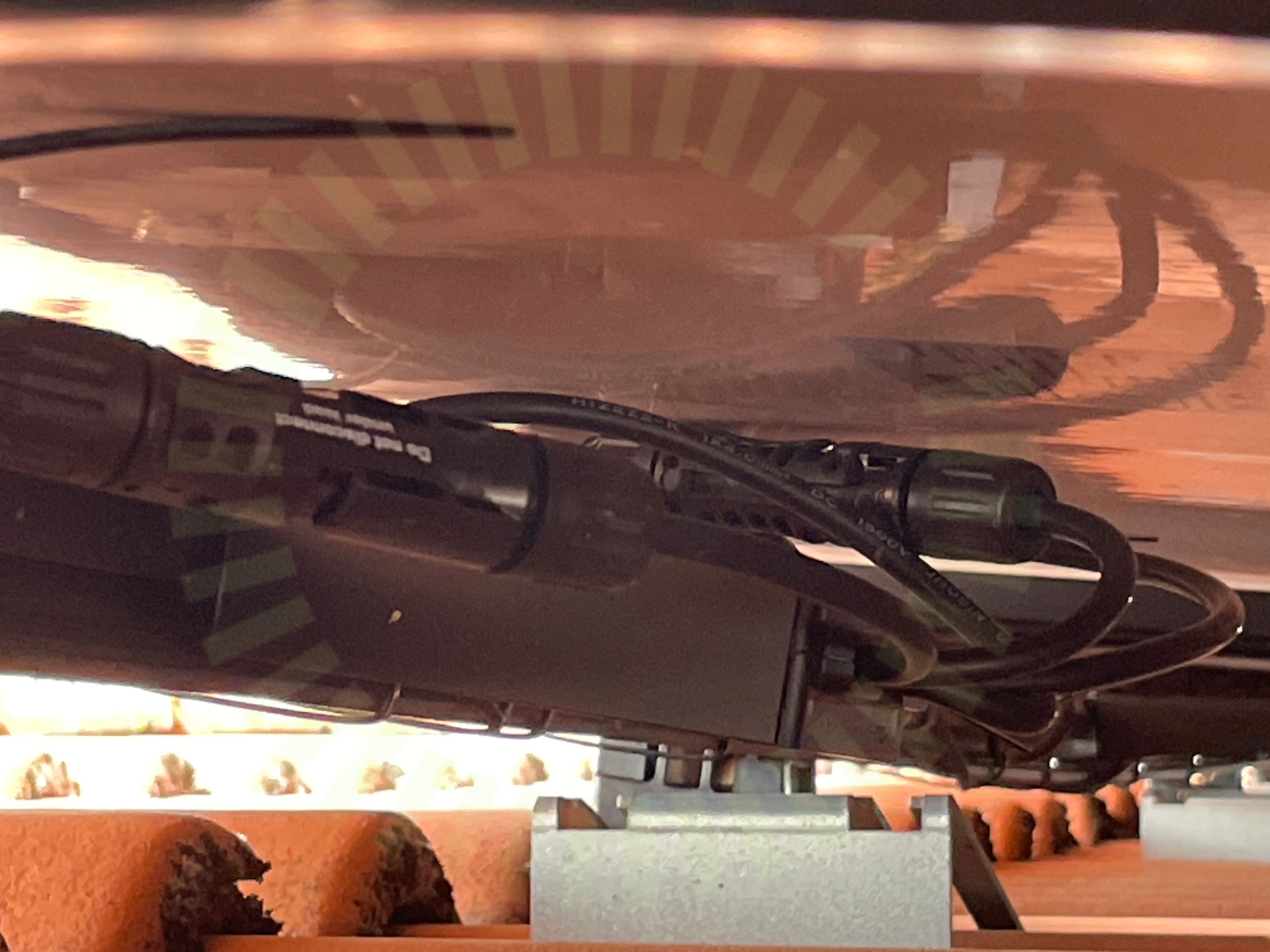

5.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
Godkända kontrollpunkter
15/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Smartmätare: CHINT DTSU666
Anmärkningar
1/16.1 Smartmätare
KundkommentarInstallation av smartmätare är inte utförd korrekt.
Tillverkarens anvisningar
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
