Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

EcoKraft

Datum

17 april 2025

Ort

Mariefred, Södermanlands län
CC infästningar
Kabeluppfästning
Föremål mot bakstycke
88% godkända12% ej godkända

Om installationen

PanelerSolarWatt: Vision M 5.0 Black/Pure
MontagesystemWeland Stål: Papptak
BatteriEmaldo: Power Core
TillbehörUndercentral
TillbehörSäkerhetsbrytare DC Norwesco
TillbehörAcrel: ADL400-D
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, SolarWatt: Vision M 5.0 Black/Pure

Anmärkningar

3/15

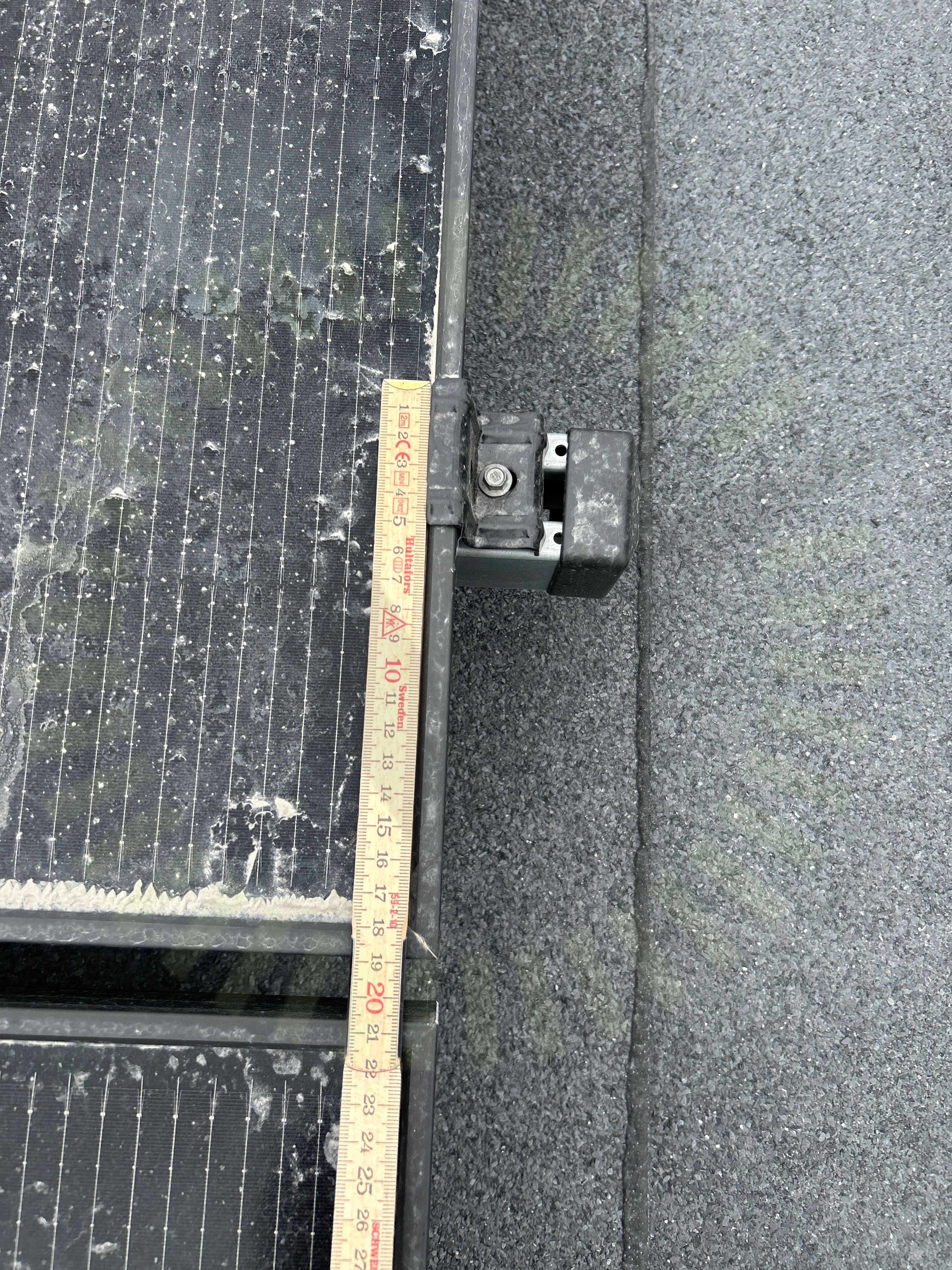

Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Lastberäkning anger högre laster än vad nyttjad klämzon klarar enligt tillverkarens anvisningar.

SolarWatt Vision M 5.0 Black/Pure/Style Installation Instructions | Rev 7 | 05.11.2024, Sida 20-21

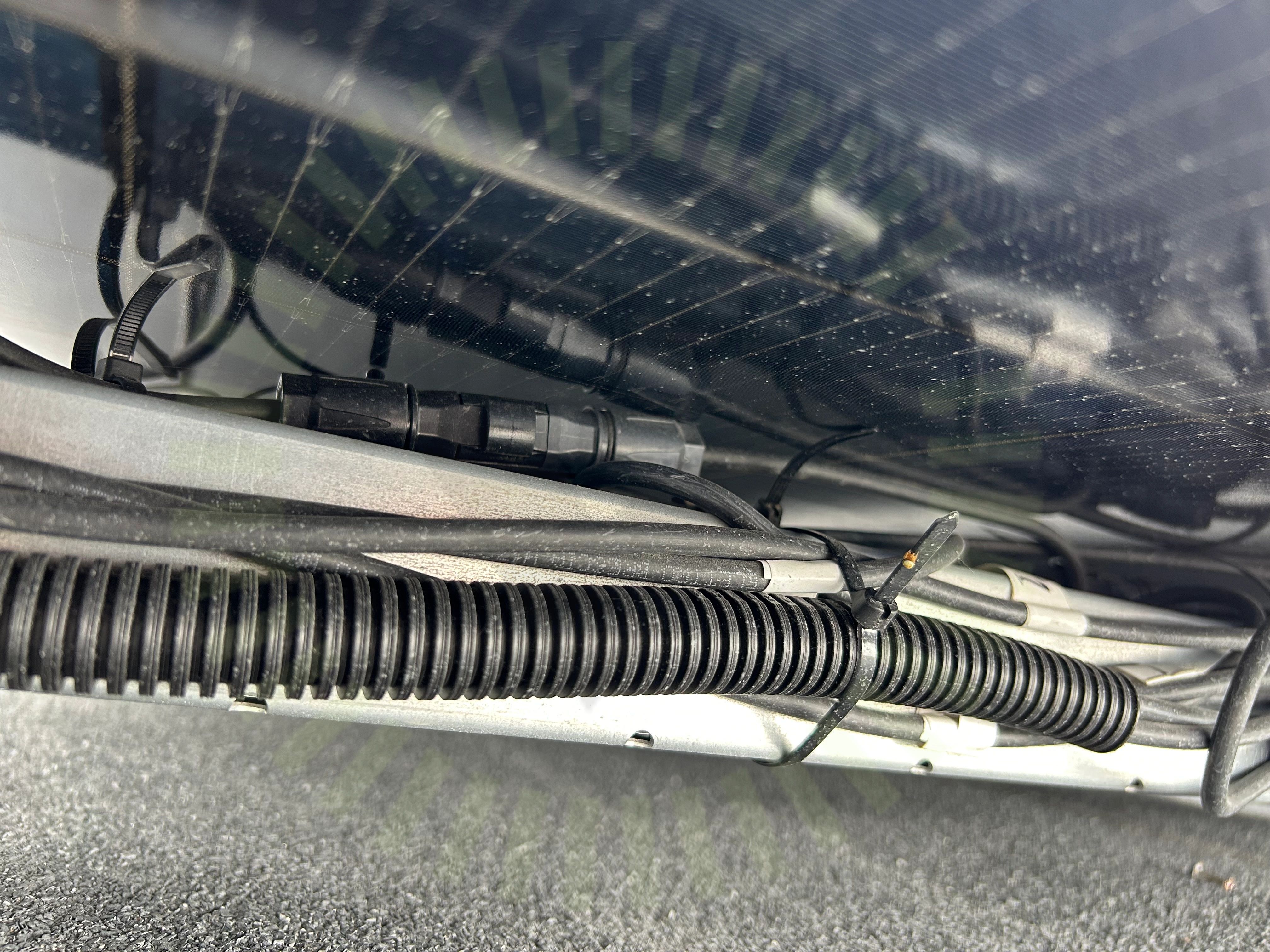

Föremål mot bakstycke

3.2 Föremål mot bakstycke

Inte godkänd

Kontakter skaver mot panelens undersida.

SolarWatt Vision M 5.0 Black/Pure/Style Installation Instructions | Rev 7 | 05.11.2024, Sida 18

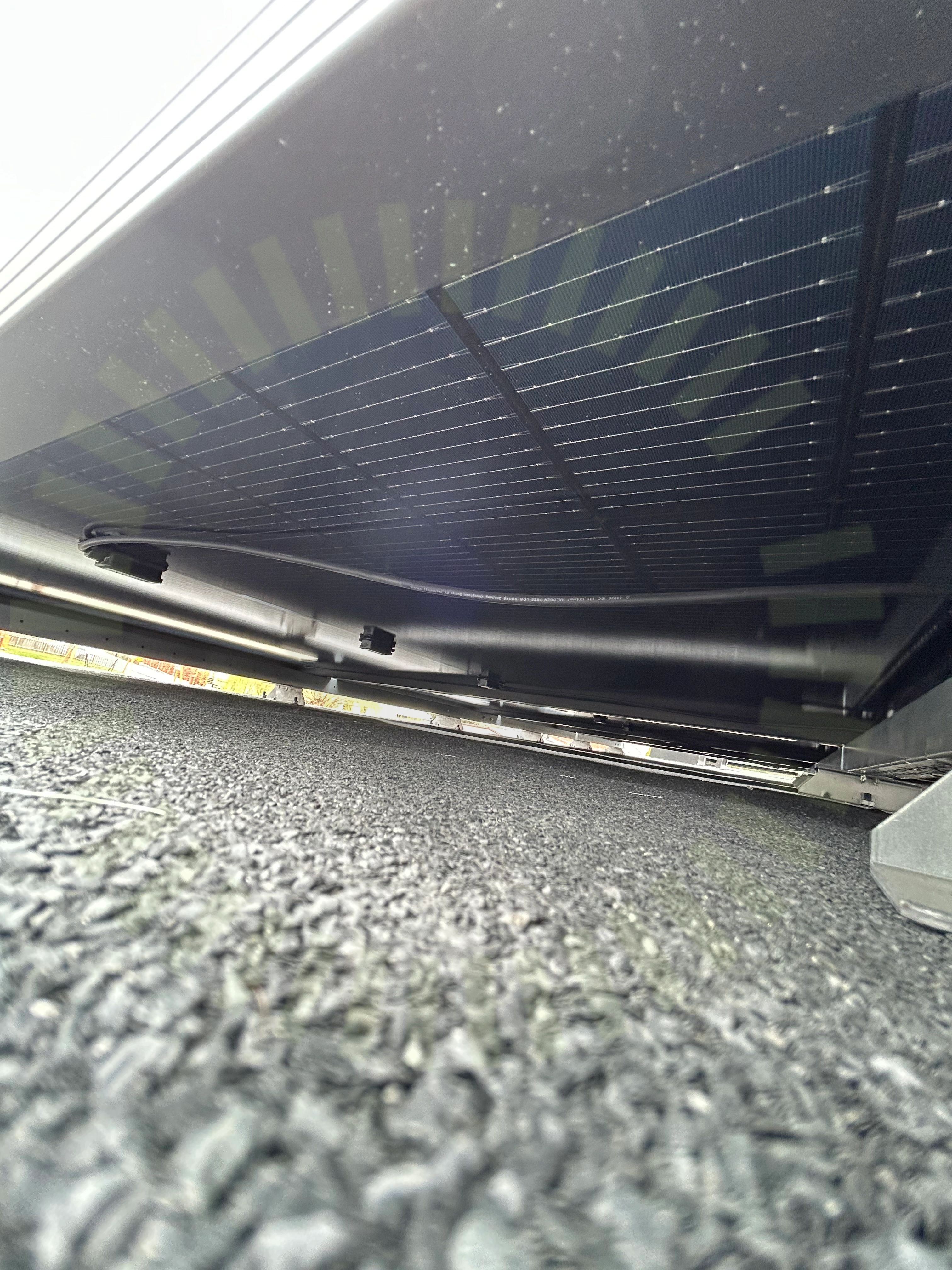

Kopplingslåda böjradie

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/15
DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKontaktyta klämmaPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

2/19
CC infästningar

4.1 CC infästningar

Inte godkänd

Antal infästningar uppfyller inte lastberäkningens krav. Gäller sektion 1.3.

Snö- och vindlastberäkning

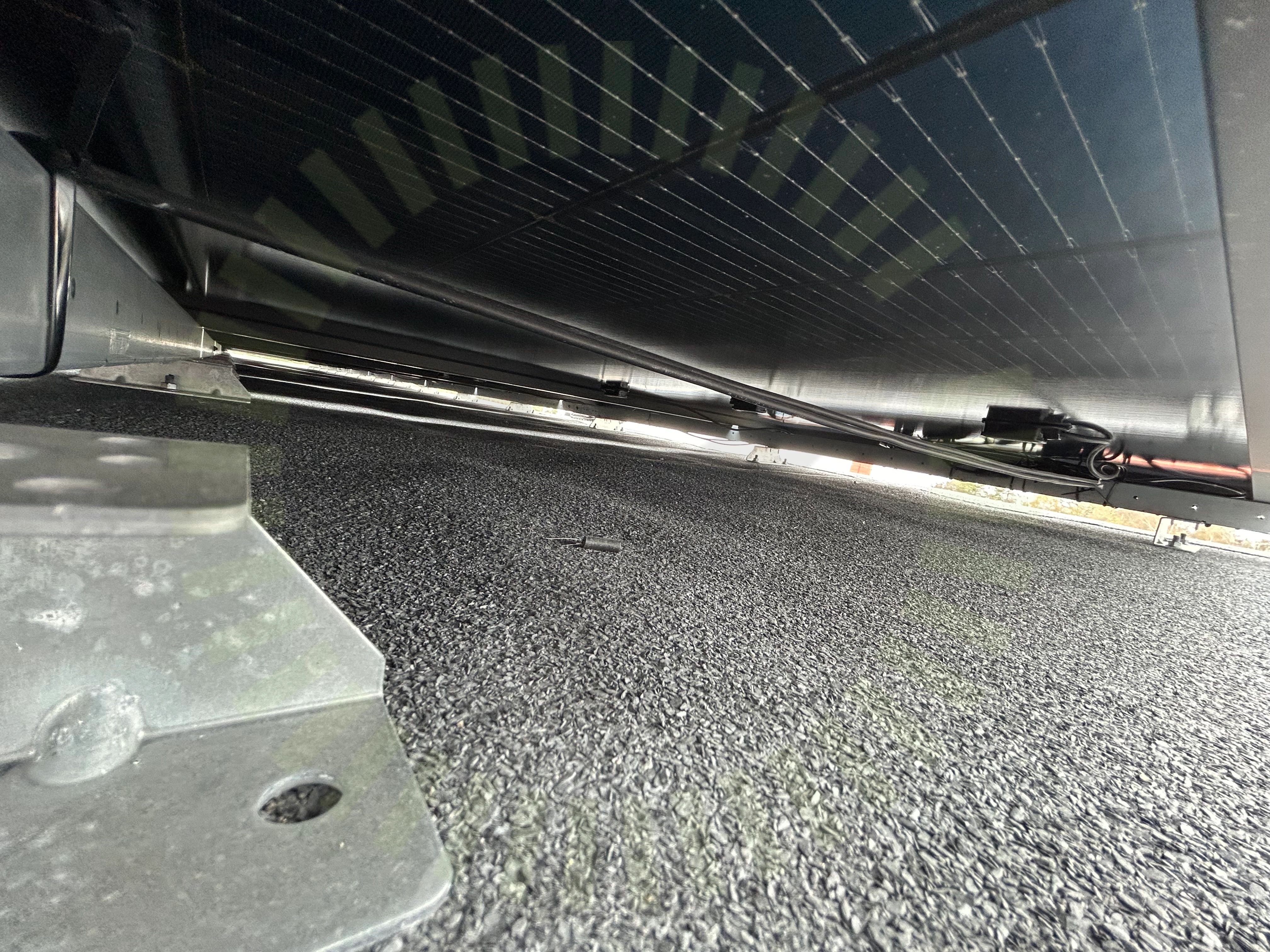

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

16/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/19
Infästning i råspont

Undercentral

Anmärkningar

3/8

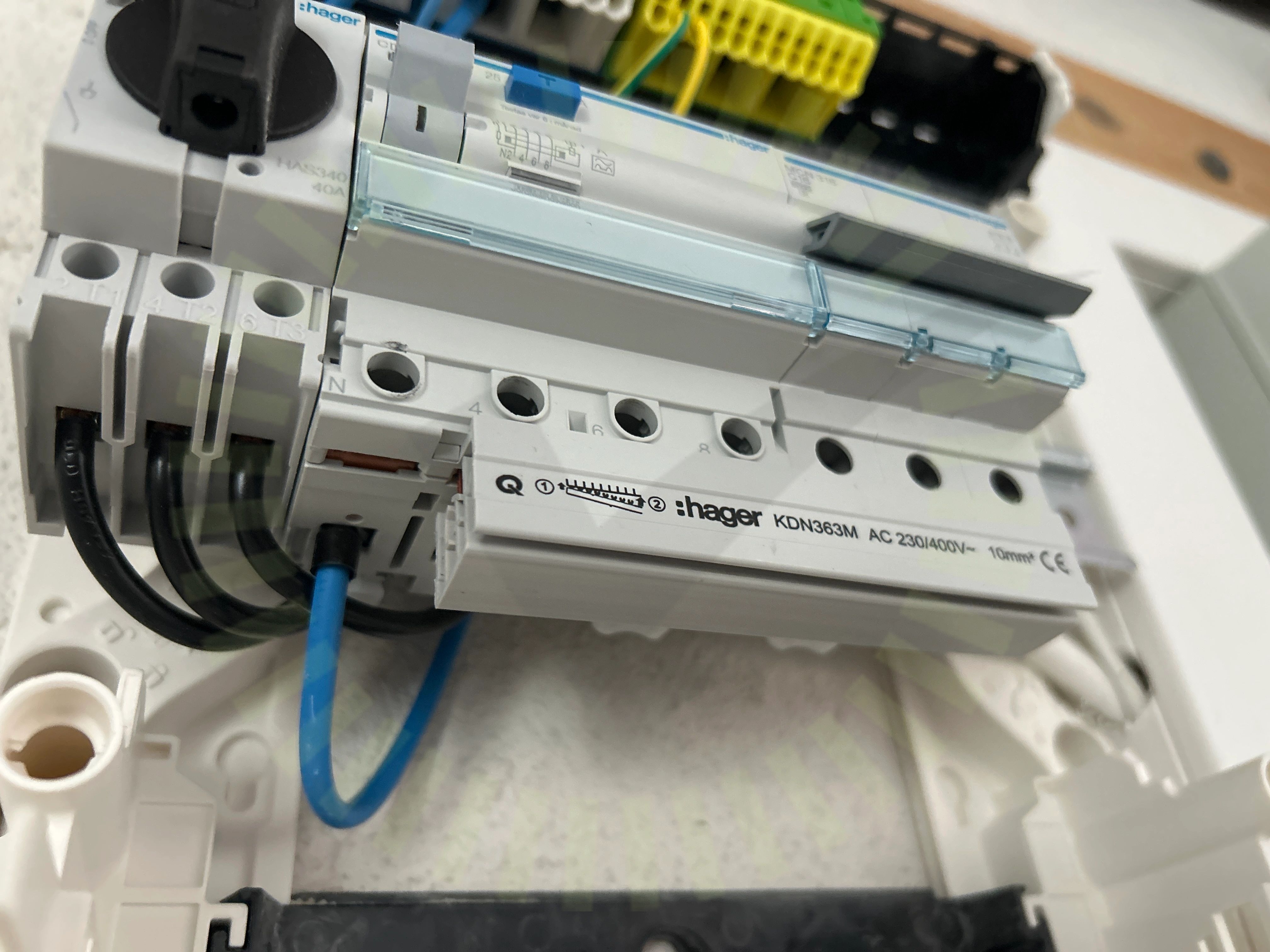

Fasskena

5.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

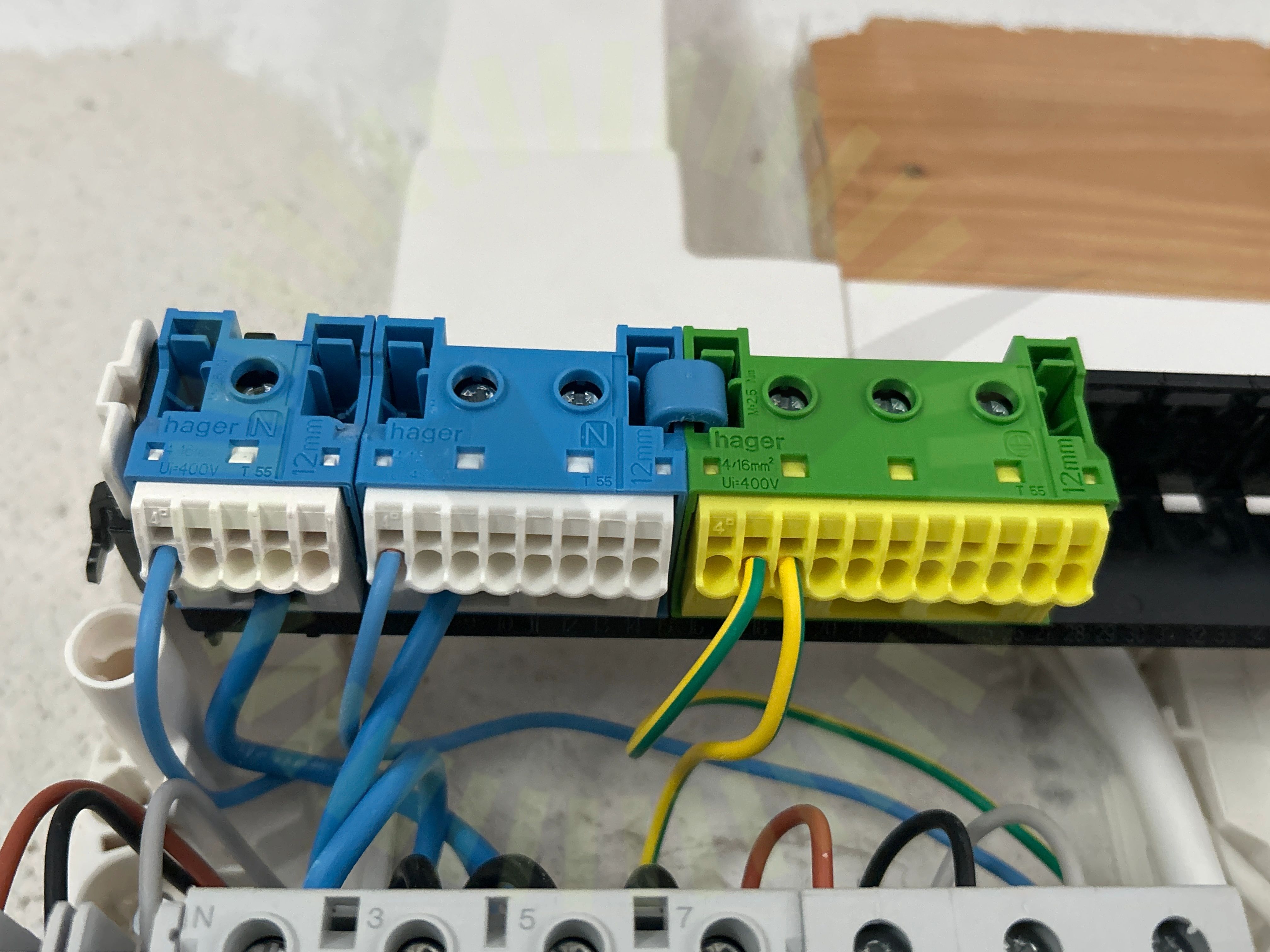

Femledarsystem

5.2 Femledarsystem

Inte godkänd

N- och PE-plint är byglade trots att installation är utförd med femledare.

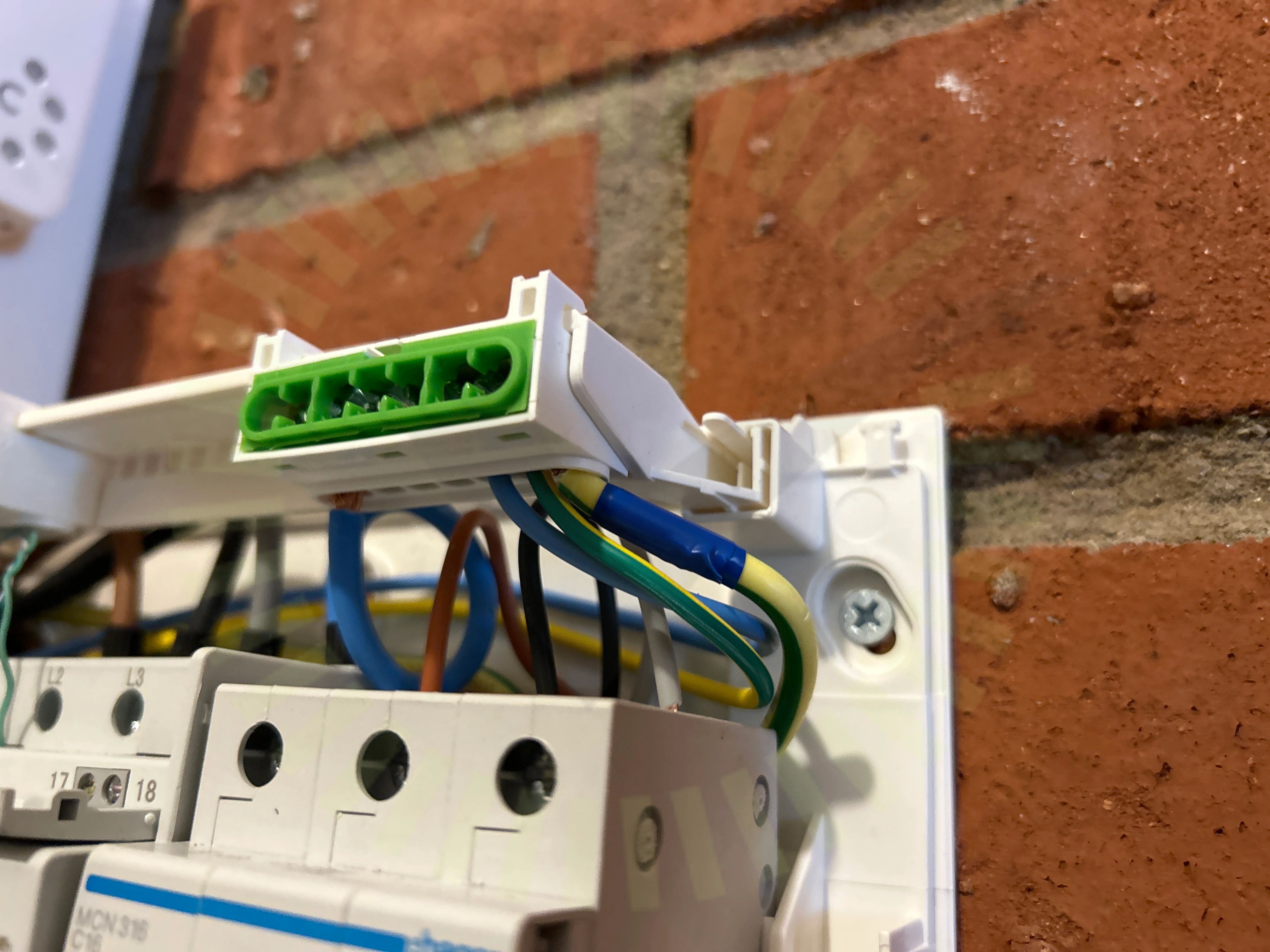

PEN-ledare

5.3 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/8
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4
Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för backspänning

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare/DC brytare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

1/25

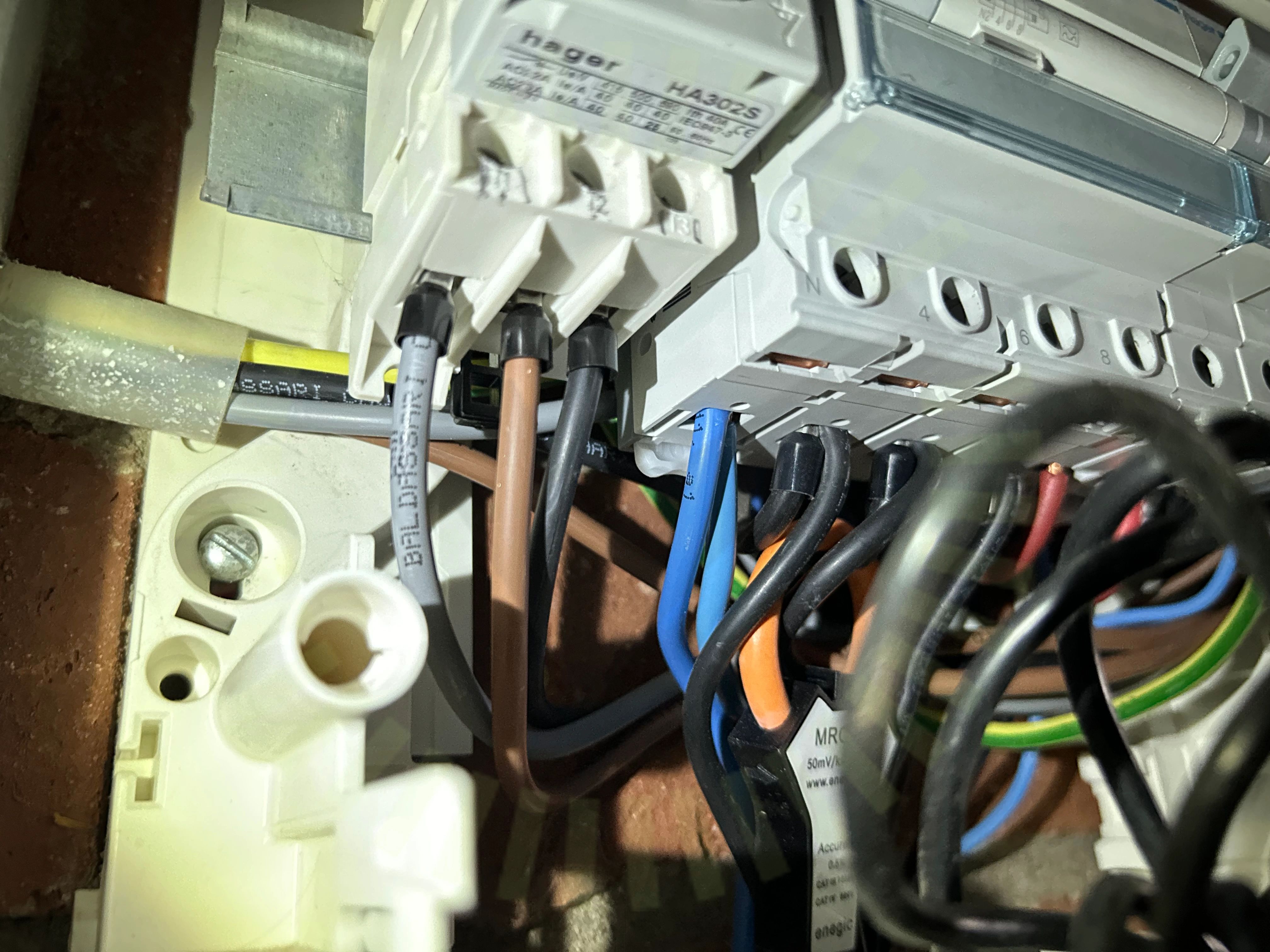

Fasföljd

7.1 Fasföljd

Inte godkänd

Anslutning i elcentral är utförd med felaktig fasföljd.

Godkända kontrollpunkter

24/25
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Växelriktare/Batteri

Anmärkningar

1/14

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket kan leda till något förlorad produktion.

Emaldo Full Installation Manual - Version 3.0 - 23.08.24, Sida 33

Godkända kontrollpunkter

13/14
Avstånd närliggande objektDC KontakterDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningJordfelsbrytarePlaceringSkadorSmartmätareSträngdesignTillgång till batterietVäderskydd
