Besiktningsrapport
8.8
Installation genom
Täta tak Energi
Datum
28 mars 2023
Ort
Borrby, Skåne län
Skenornas infästning
Dräneringshål pekar neråt
Skydd
+ 3
90% godkända
10% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC Lutande Panntak
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet.
Godkända kontrollpunkter
2/3
Tak 1, ESDEC Lutande Panntak
Anmärkningar
5/28

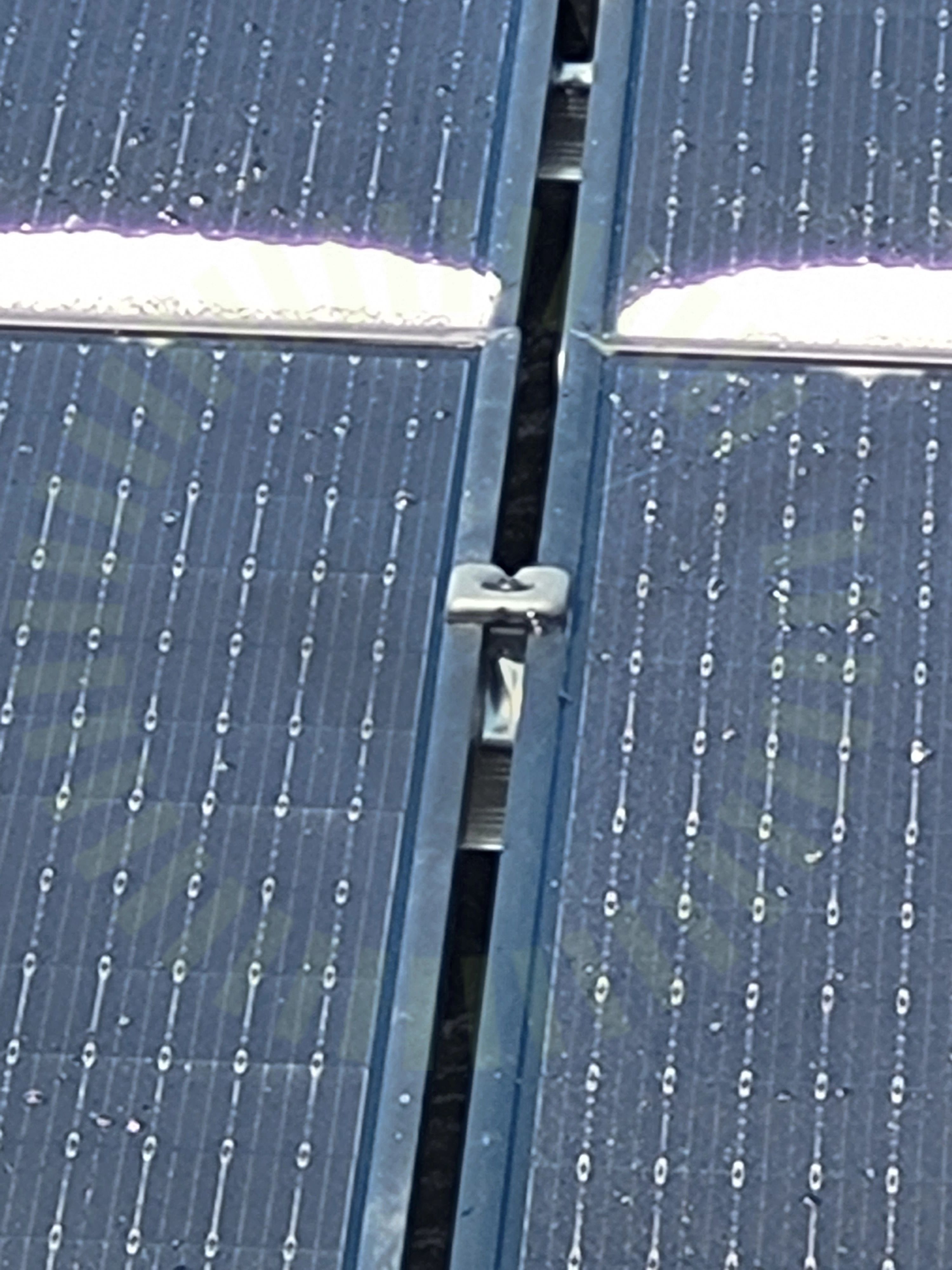

2.1 Dräneringshål pekar neråt
Inte godkänd
Klämma vänd åt fel håll.
2.2 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid.

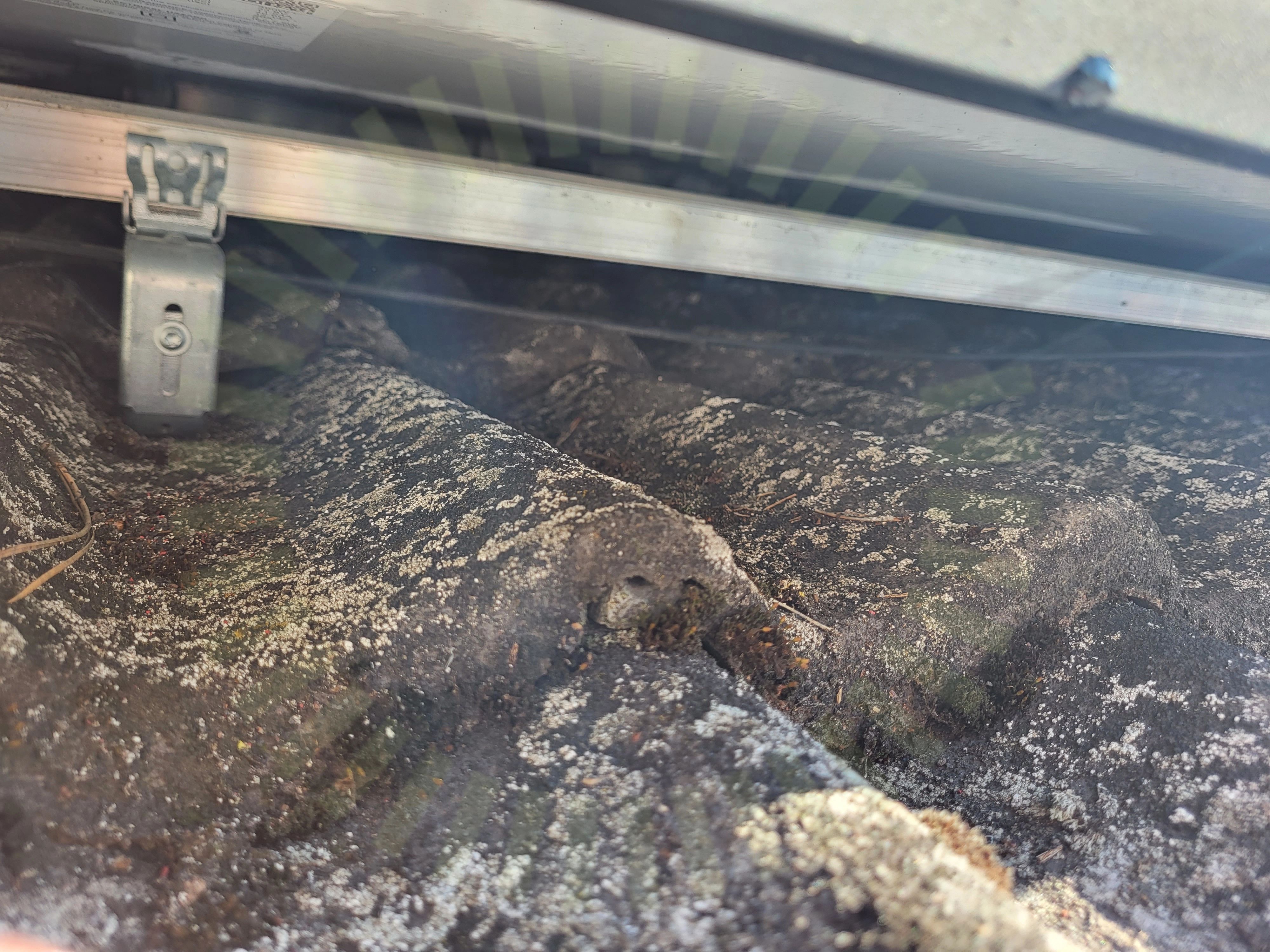

2.3 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt.

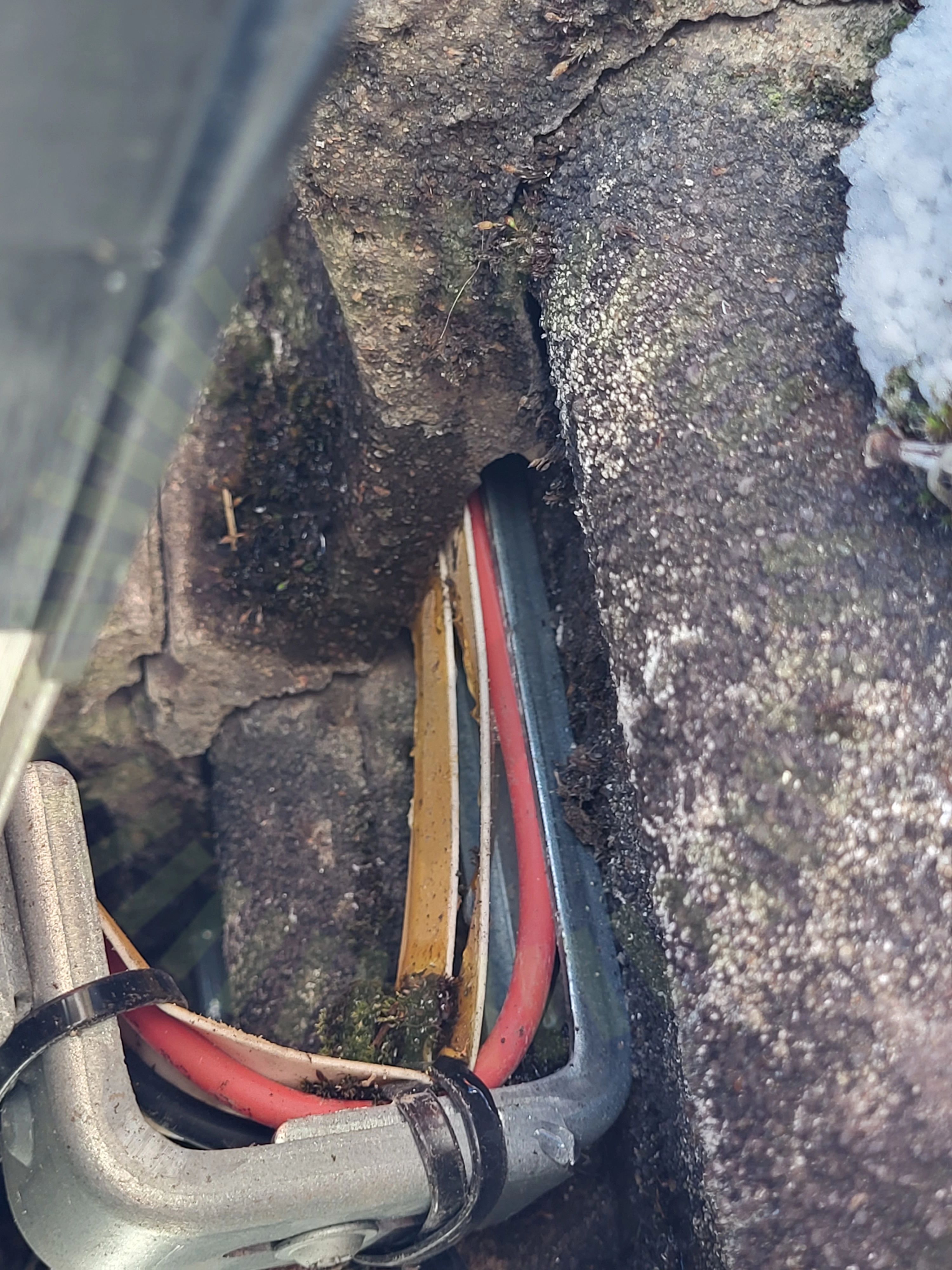

2.4 Skydd
Inte godkänd
Kablage ligger utan skydd.
2.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkningen stämmer inte med verkligheten. Antal paneler är fel .
Godkända kontrollpunkter
22/28
Ej tillgängligt vid besiktning
1/28
Tak 1, Trina: TSM-DE09.05 380-395W
Godkända kontrollpunkter
16/16
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
3/32

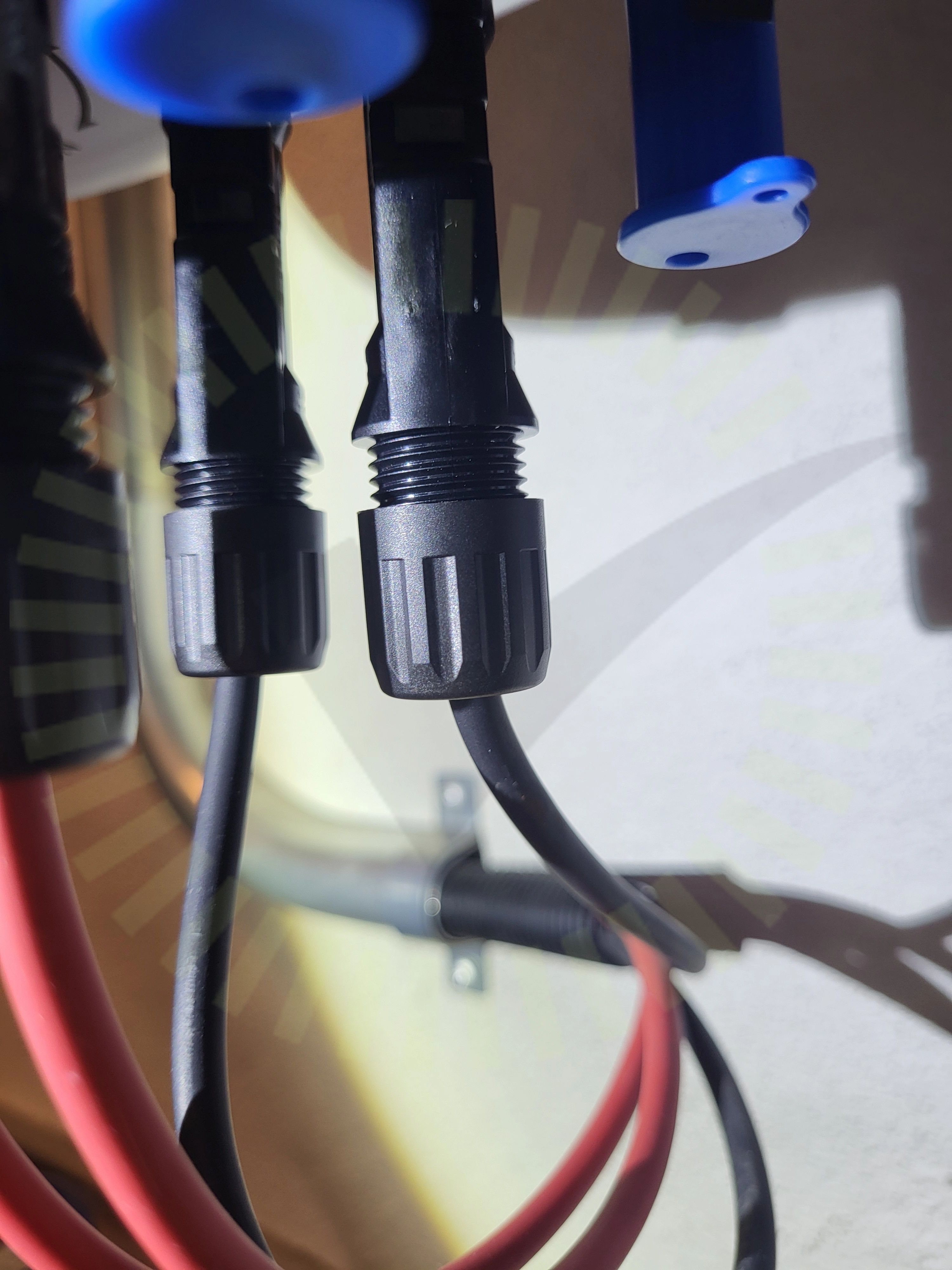

5.1 DC Kontakter anslutning
Inte godkänd
Dragavlastningar på kontakterna är ej spända.

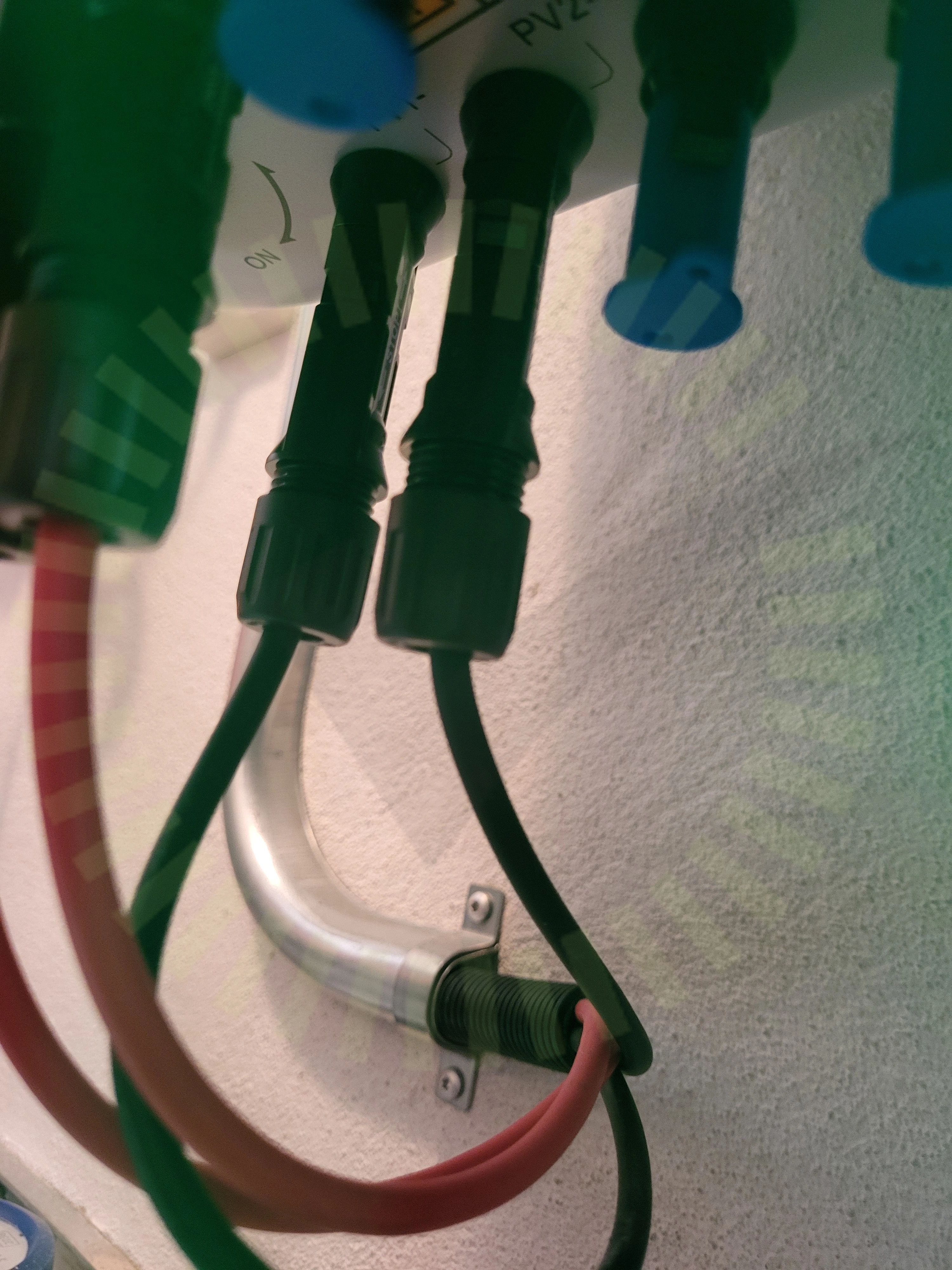

5.2 DC Kontakter stress
Inte godkänd
En av kontakterna är ansträngd.

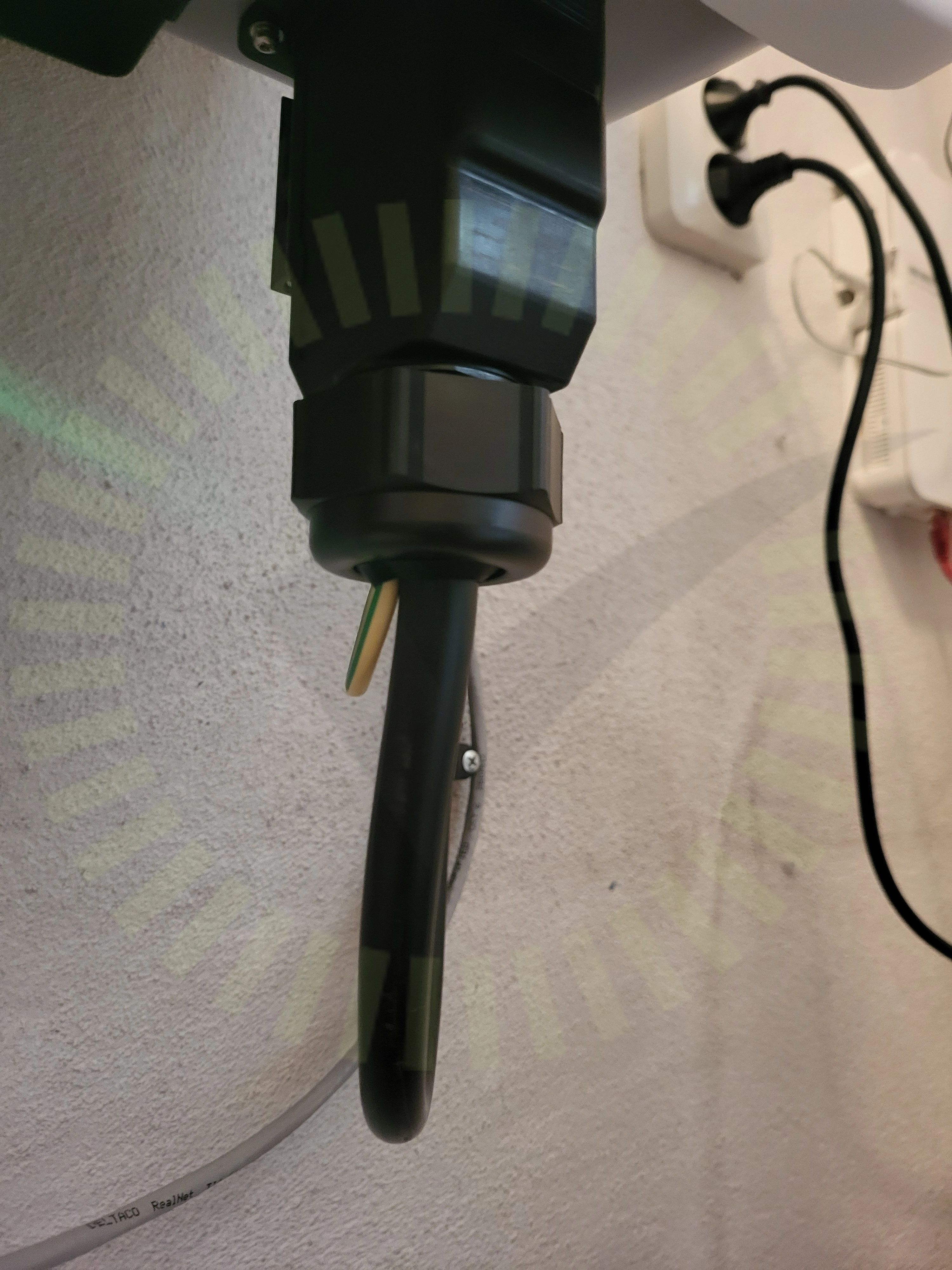

5.3 Förskruvning
Inte godkänd
Förskruvningen ska hålla tätt. Förskruvning är ej gjord för 2st kablar.
