Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Sun4Energy

Datum

6 mars 2023

Ort

Vallentuna, Stockholms län
Kopplingslåda
Stress på kontakter
Skenornas överhäng
85% godkända15% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W ALL BLACK MODULE
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörElmaterial: Kapsling
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Saknas vid besiktning. Flera vädersträck.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Avtal

Kapsling

Godkända kontrollpunkter

17/17
BrytareBrytareBöjradieBöjradieFörskruvningarFörskruvningarInfästningInfästningInstallationIP-KlassningIP-KlassningPlaceringPlaceringTermisk påverkanTermisk påverkanYttre påverkanYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/30
Kabeluppfästning

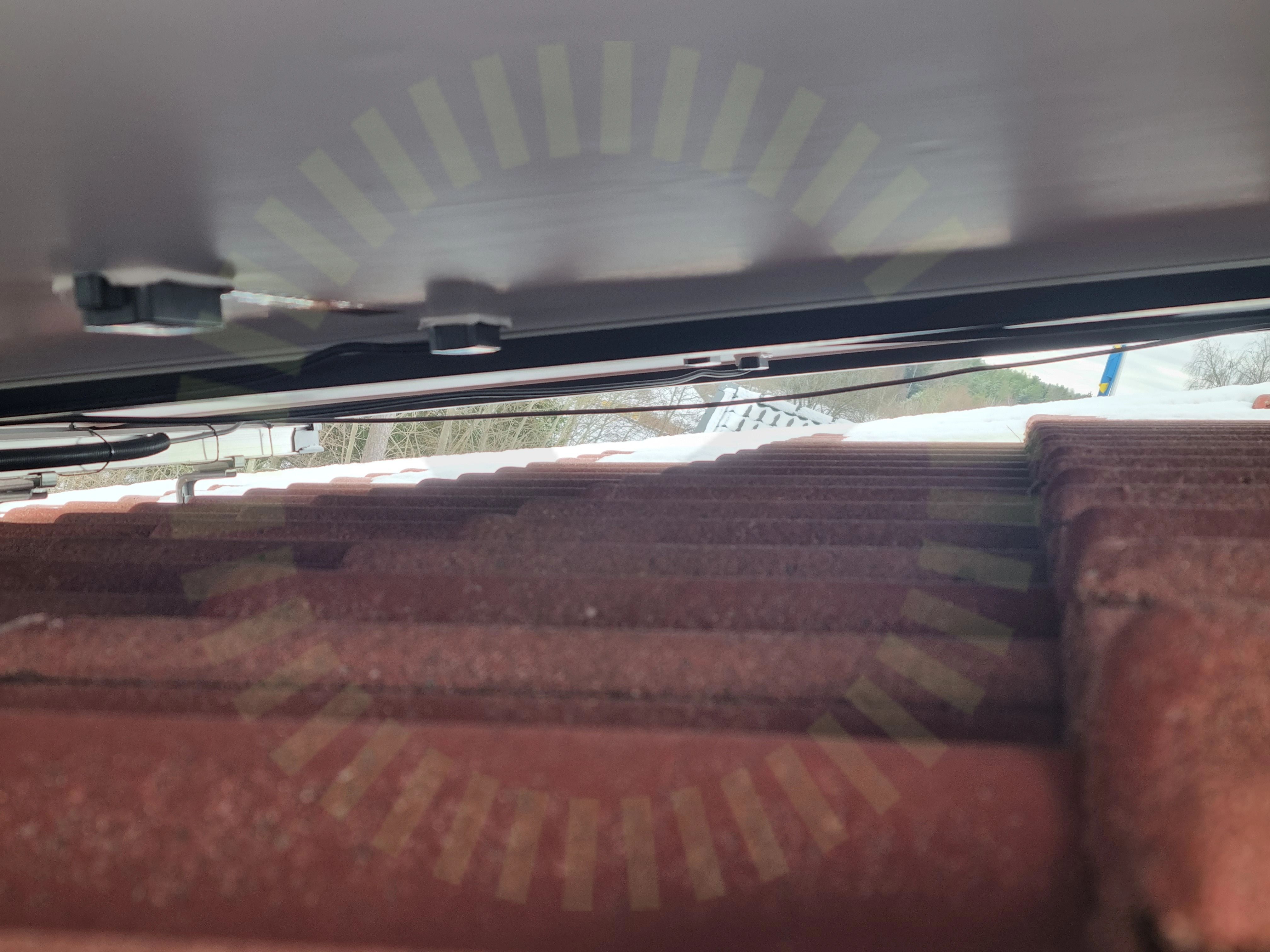

3.1 Kabeluppfästning

Inte godkänd

Kablage hänger långa sträckor utan att vara fastsatt

SS 436 40 00 (712.521.101 och 522.8.4)
Panelstorlek

3.2 Panelstorlek

Inte godkänd

Saknas lastberäkning, uppmätt 980mm mellan skenor

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1
Skenornas överhäng

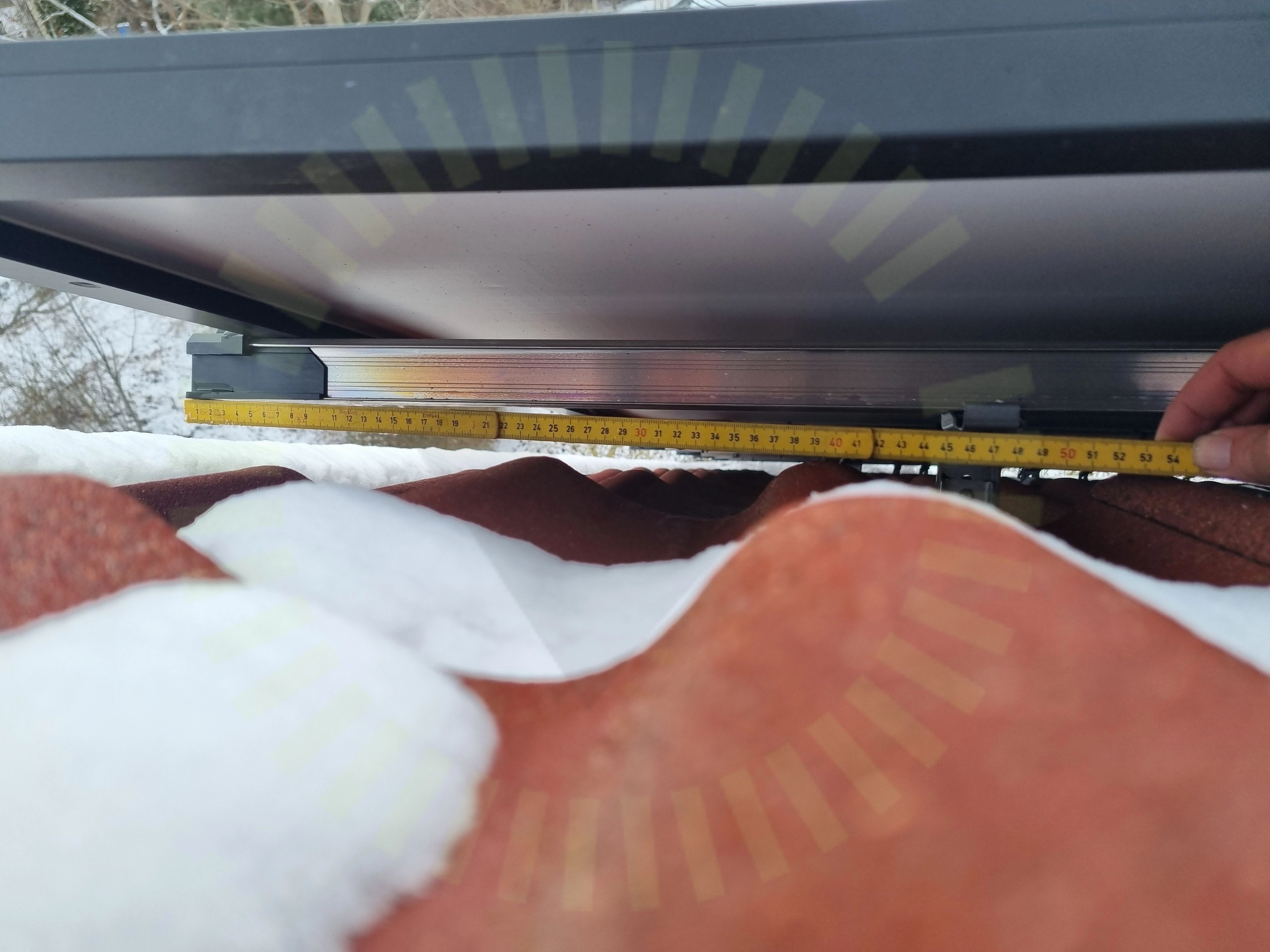

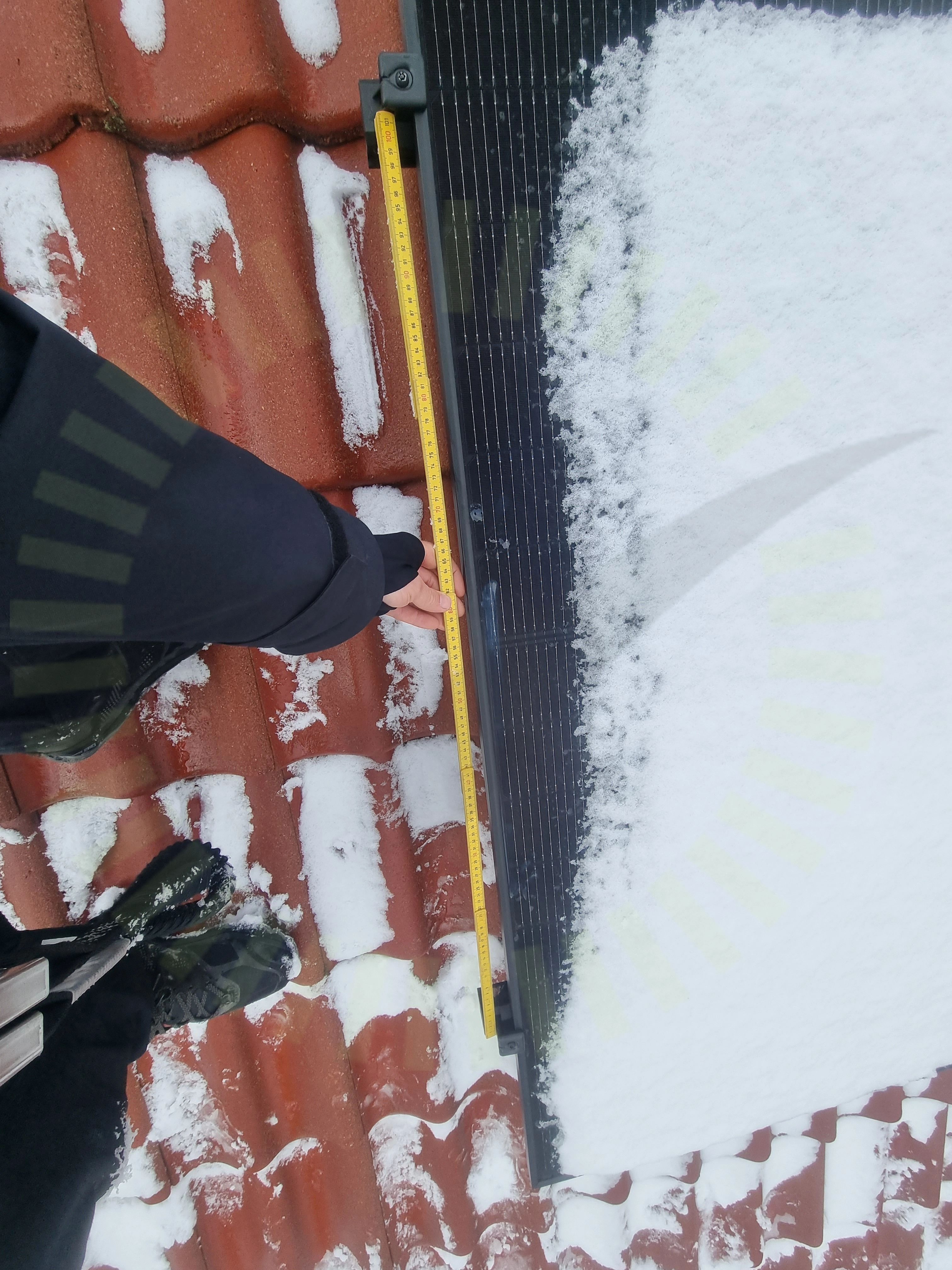

3.3 Skenornas överhäng

Inte godkänd

Uppmätt överhäng från sista infästning till skenslut 450mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Snö- och Vindlastberäkning

Inte godkänd

Saknas lastberäkning

Tillverkarens montageanvisningar
Säkerhetsavstånd

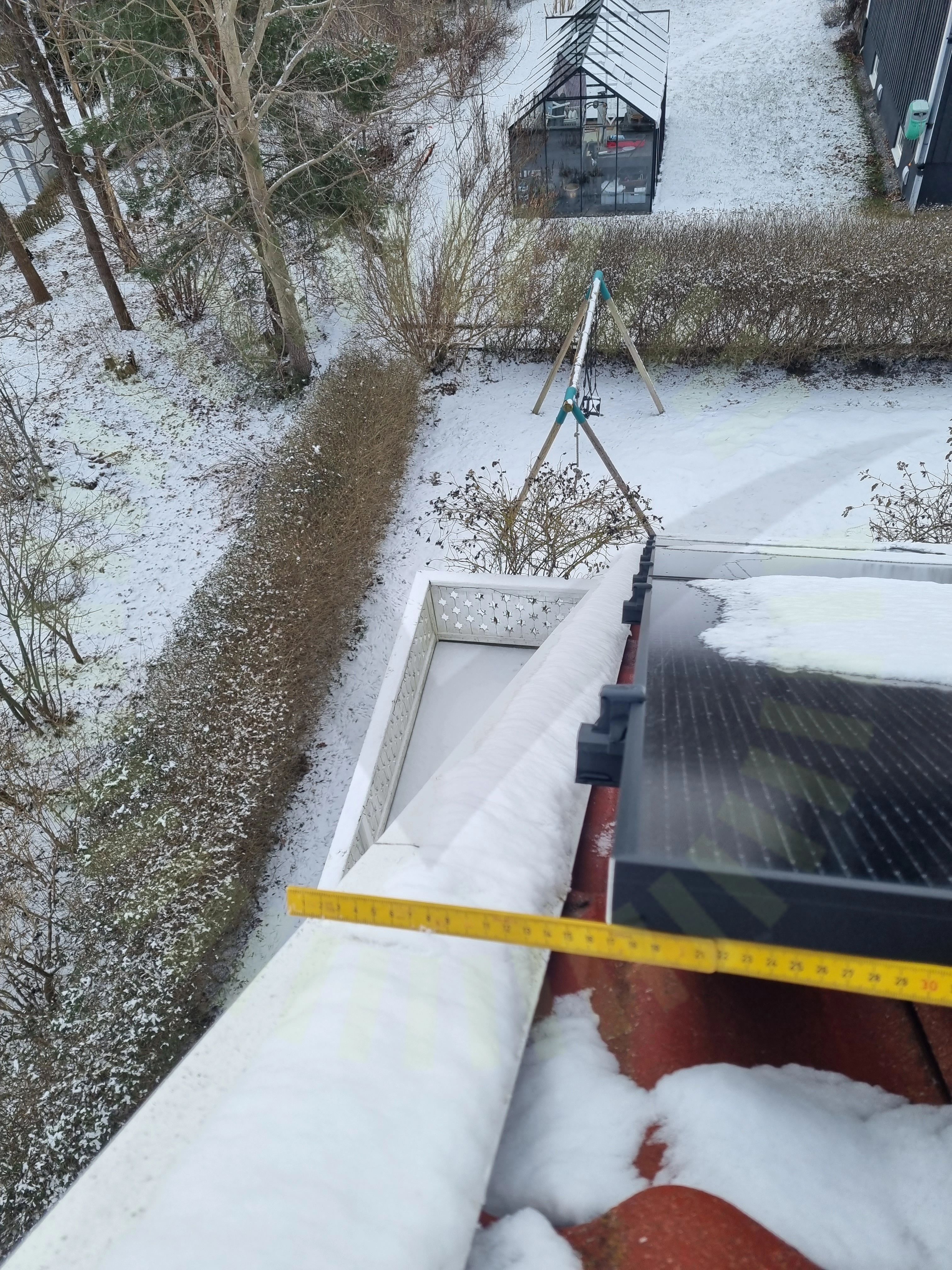

3.5 Säkerhetsavstånd

Inte godkänd

Avstånd till takkant 160mm.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Ändklämmor

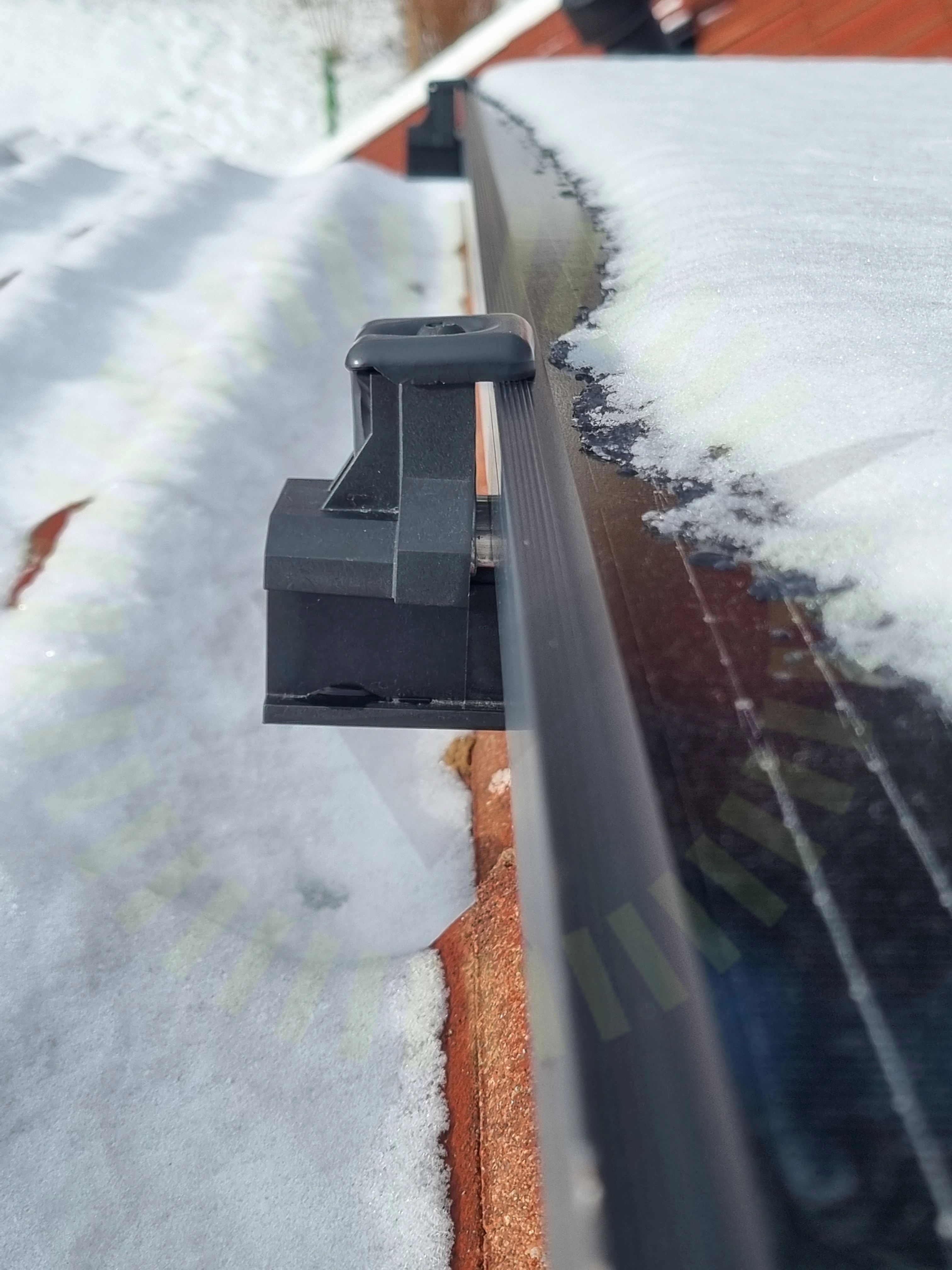

3.6 Ändklämmor

Inte godkänd

Ändklämmor Ligger ej mot panelram, glapp mellan klämma och panelram, på fält på kupa

3.7 Takkrokarnas CC

Inte godkänd

Saknas lastberäkning uppmätt max 900 cc men varierar beroende på panelfält. 400cc på vissa

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/30
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas infästningSkenskarvarSkyddTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/30
Takgenomföring

Tak 1, Jinko: 54HL4-B 400-420W

Anmärkningar

3/19
Klämmornas storlek

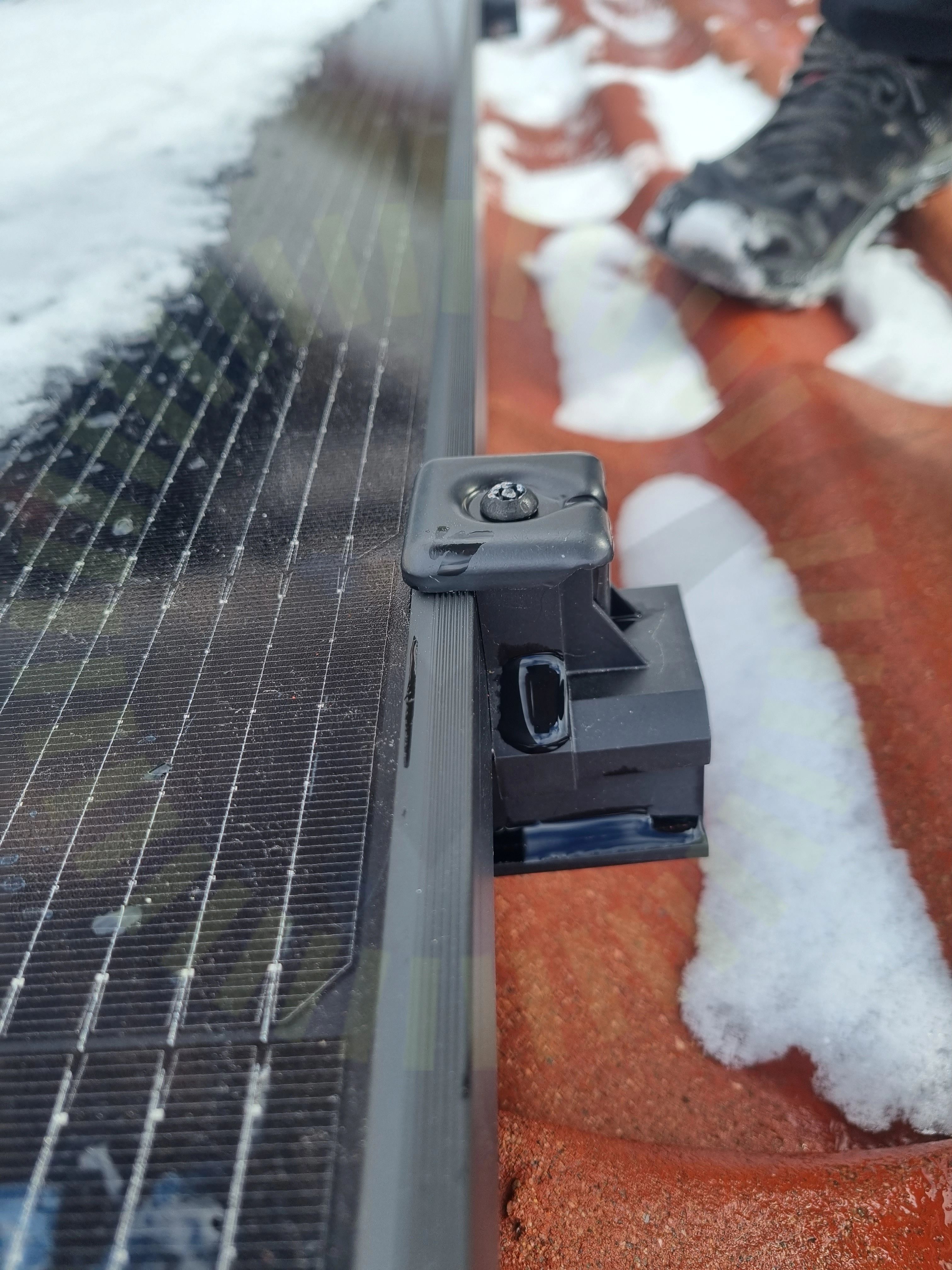

4.1 Klämmornas storlek

Inte godkänd

klämman uppfyller ej paneltillverkarens krav på minst 50mm längd på klämma och 10 mm som klämman ska ligga över panel

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablage ur kopplingslåda draget långt, utan att vara fastsatt I panelram eller skena.

Stress på kontakter

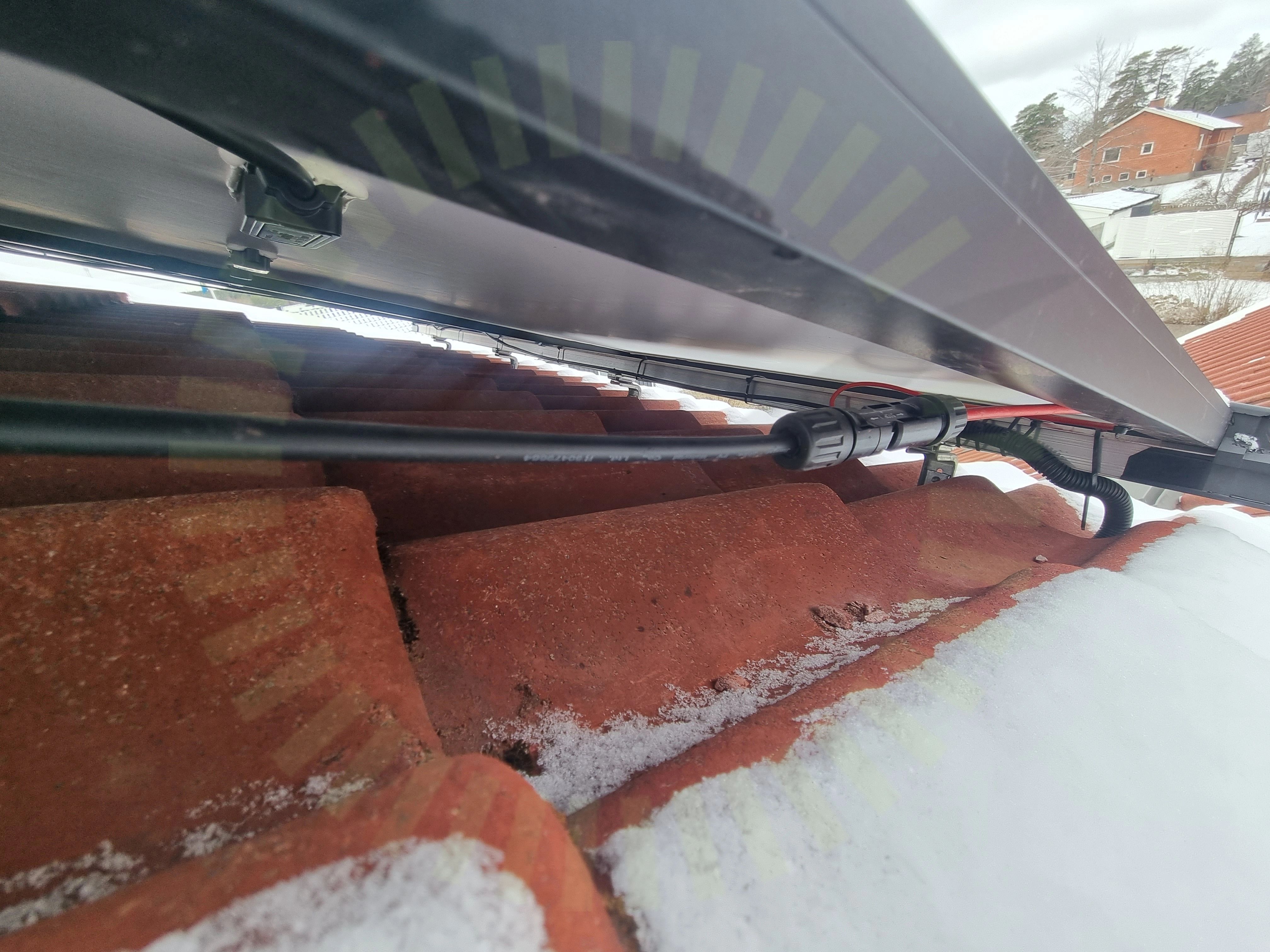

4.3 Stress på kontakter

Inte godkänd

Kontakt hänger fritt, på panelfält på kupan

Godkända kontrollpunkter

15/19
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/19
Strängförläggning

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

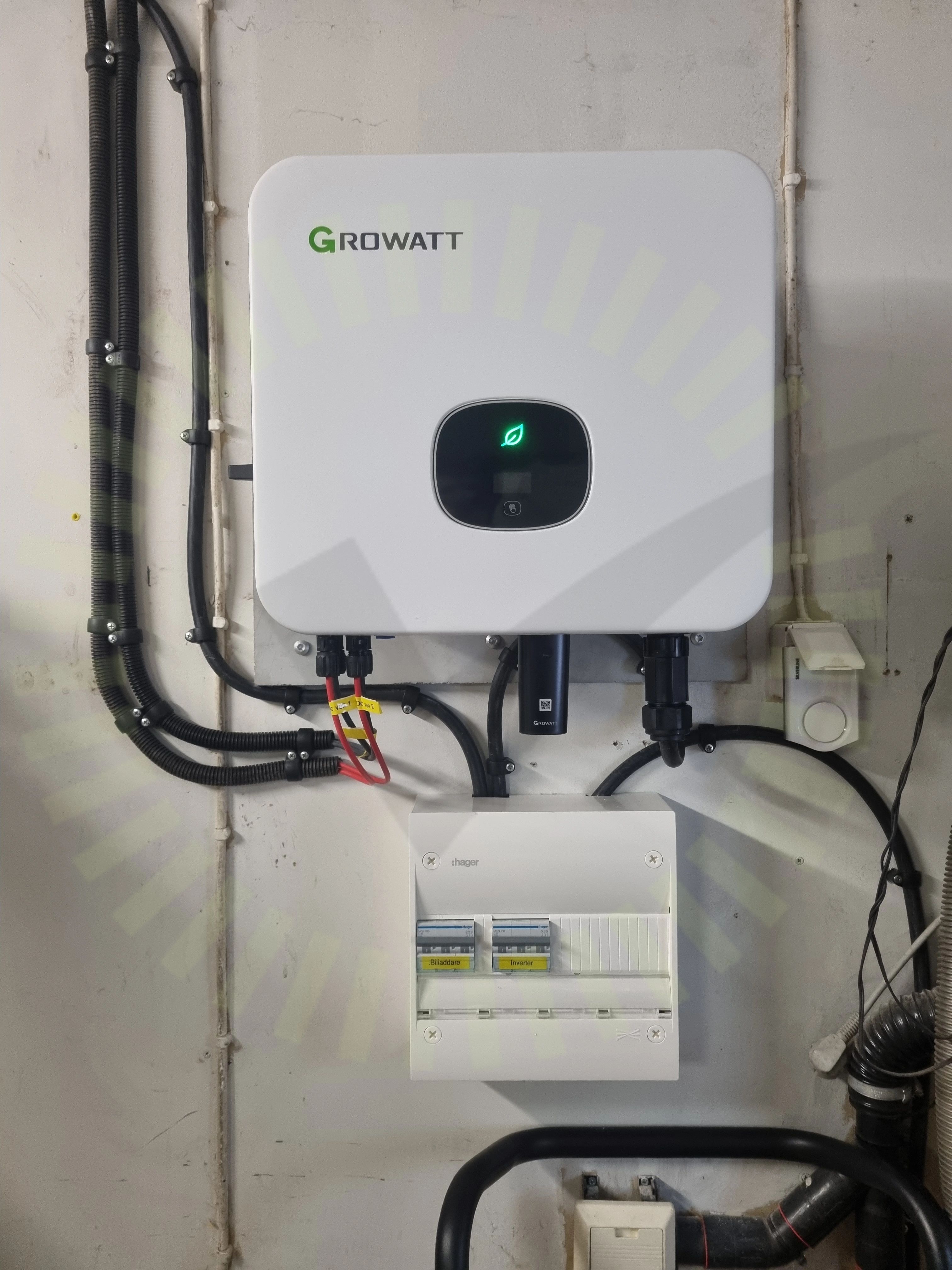

5.1 Varning för likspänning

Inte godkänd

Saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/27
DC Genomföringar

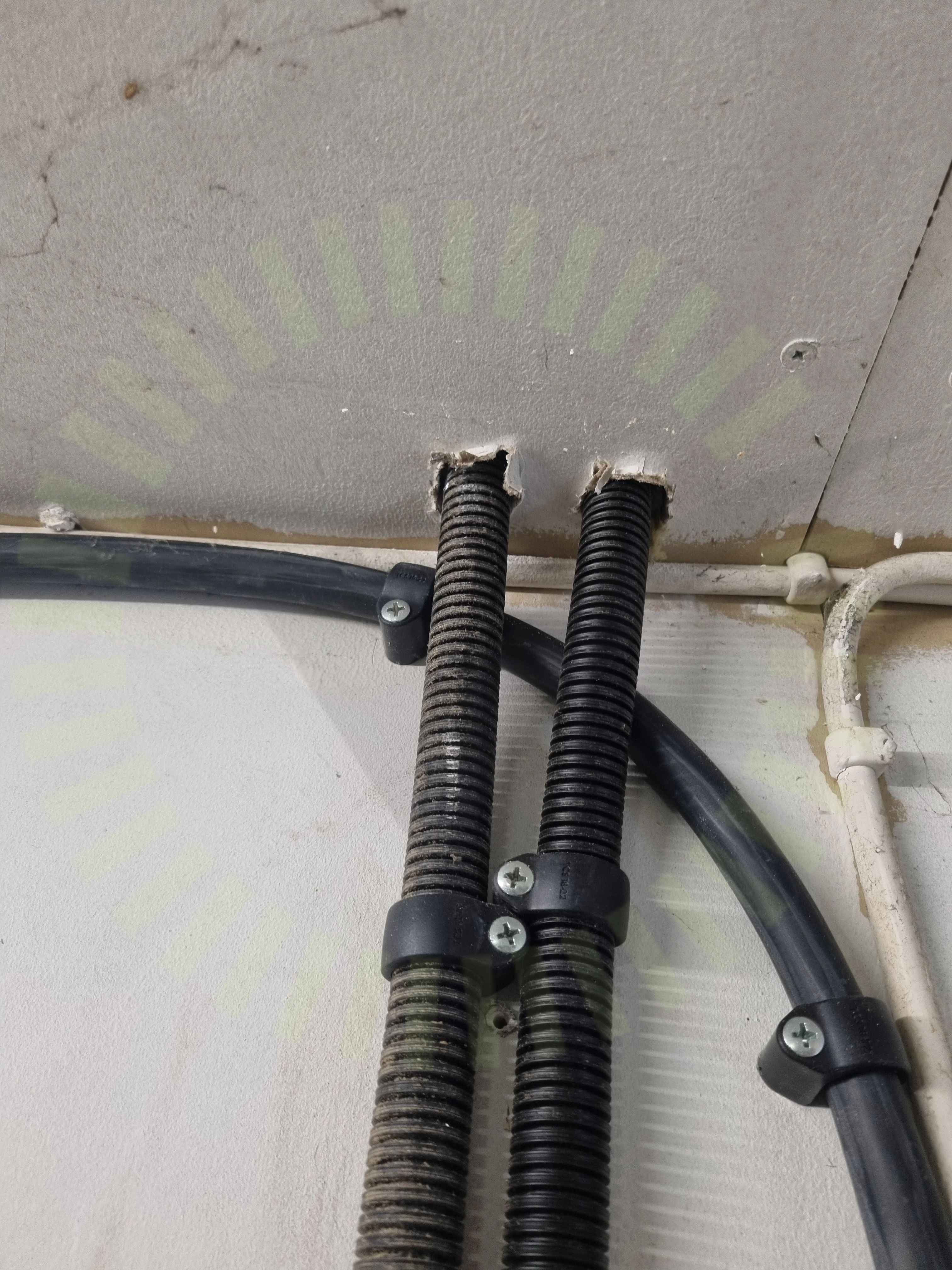

6.1 DC Genomföringar

Inte godkänd

Ej tätat från insidan tak ej kontrollerbart pga genomförning under panelfält

SS 436 40 00 (527.2.1)
DC Kontakter anslutning

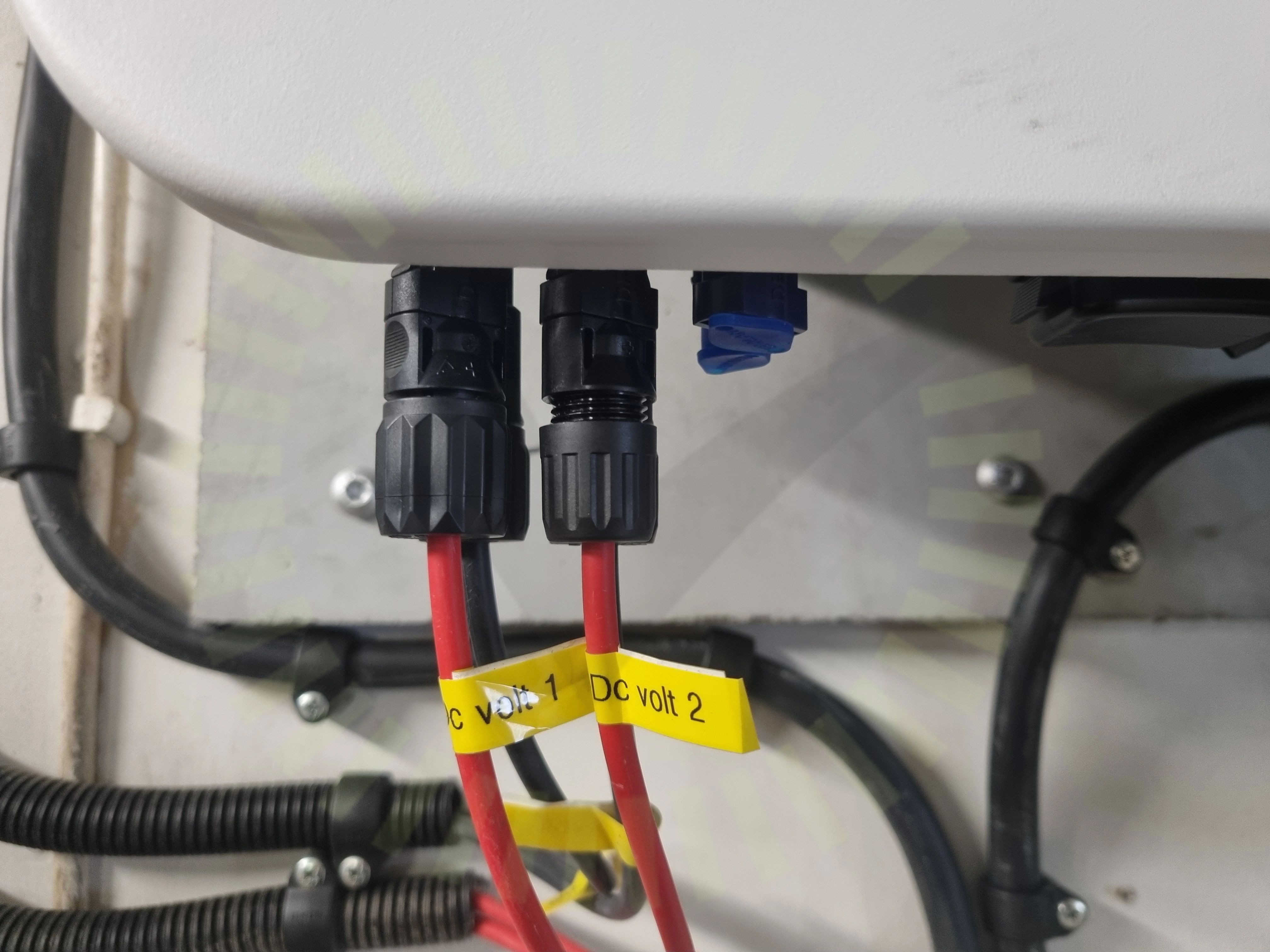

6.2 DC Kontakter anslutning

Inte godkänd

Olika tillverkare på kontakter

Jordning av chassi

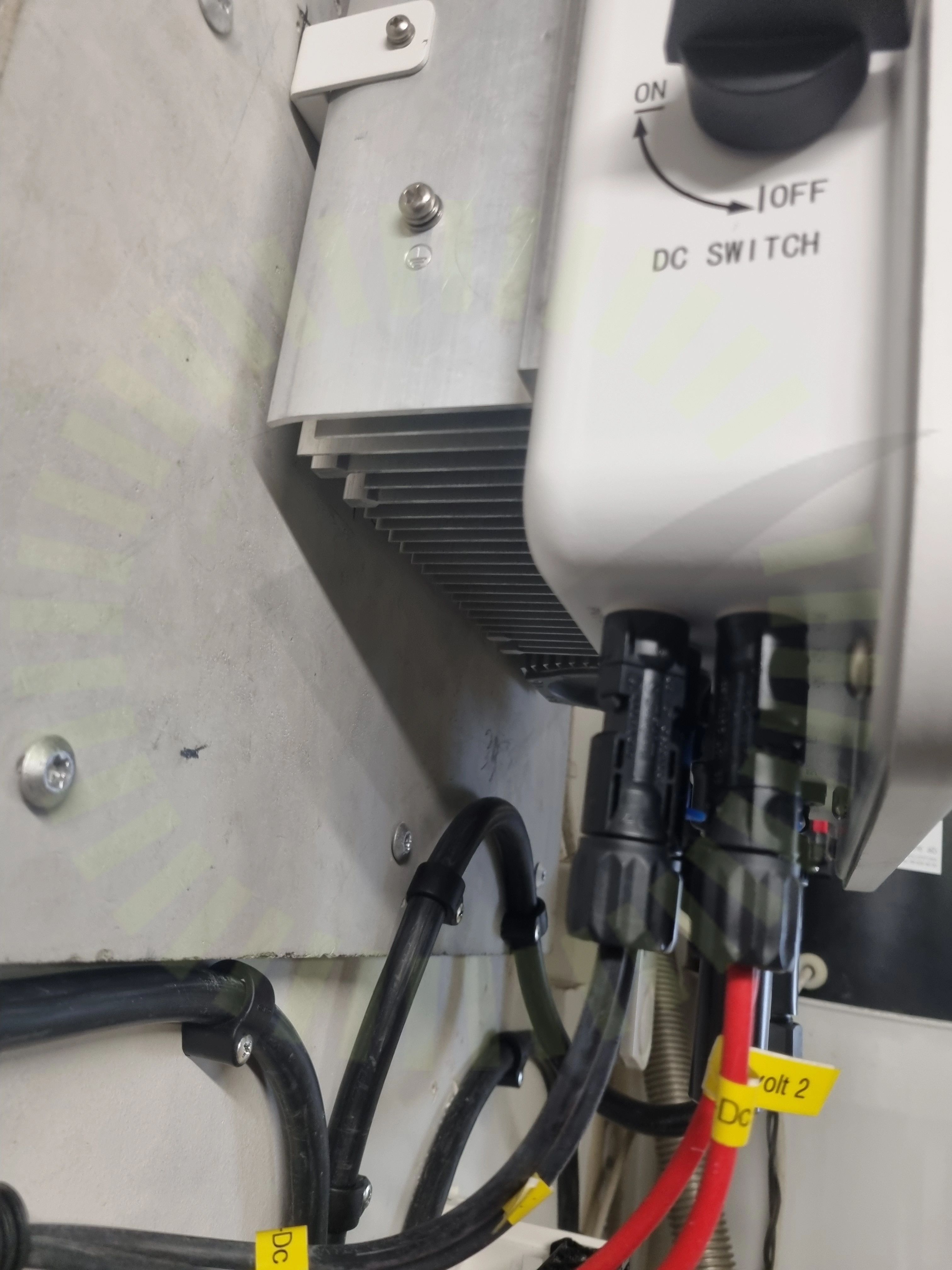

6.3 Jordning av chassi

Inte godkänd

Extern PE anslutning saknas.

GroWatt User Manual XH EN 202206, Sida 17

Godkända kontrollpunkter

24/27
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInfästningLedare fastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
