Besiktningsrapport

9.0

Installation av

Sesol

Datum

15 maj 2023

Ort

Karlstad, Värmlands län

Kopplingslåda

Klämmor rätt förläggning

Underliggande takpanna

+ 7

79% godkända

21% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (5)Batteri (12)Tegeltak, Longi: LR5-54HPB 390-410M (15)Tegeltak, Weland Stål: Råspont (26)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

5/5

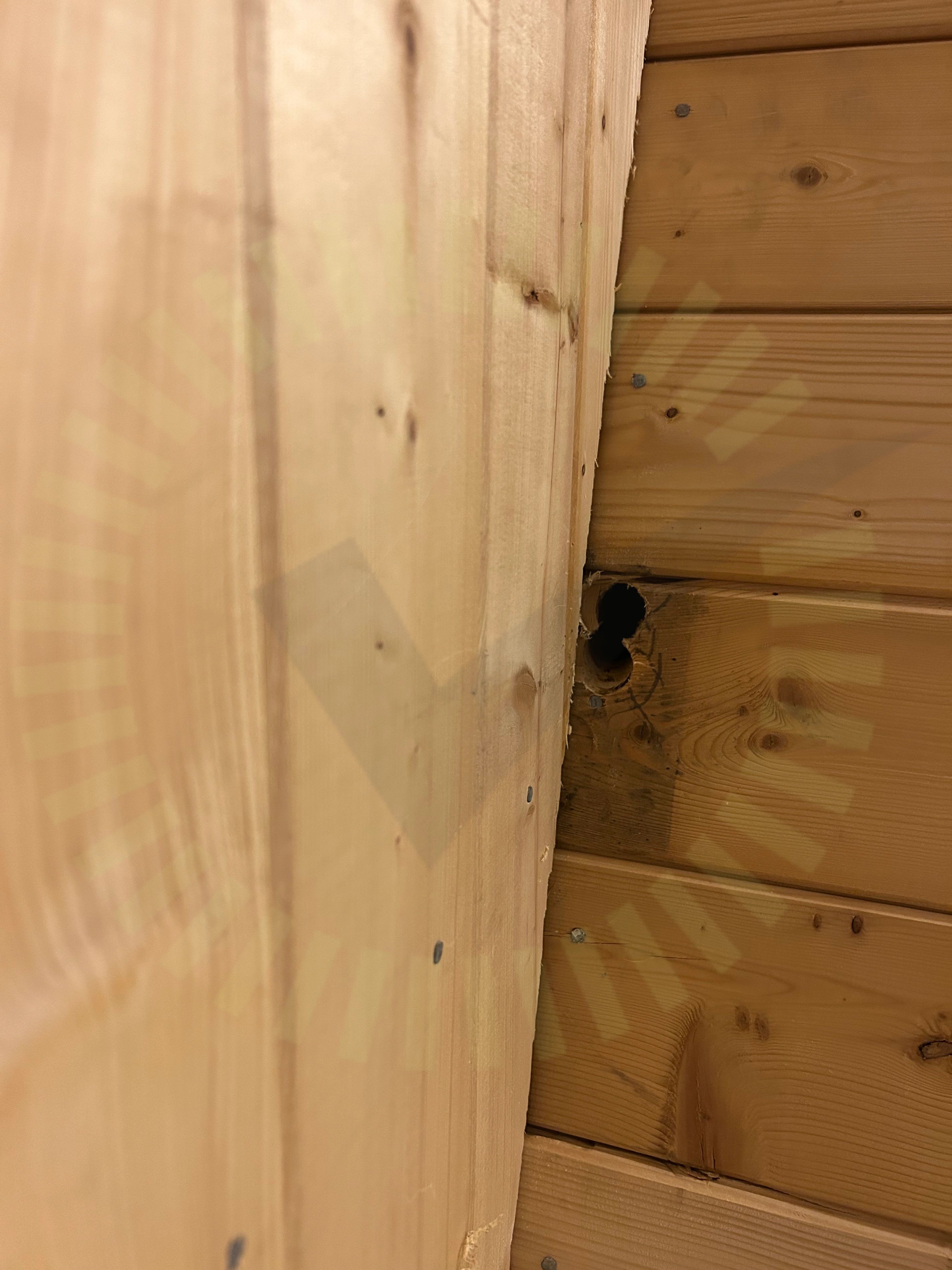

1.1 Önskemål om takgenomföring

Kundkommentar

Kund blev lovad att ingen genomföring skulle göras i taket men detta gjordes ändå. Installatören har lagat hålet utvändigt men inte återställt invändigt.

1.2 Avtal

Rekommendation

Enligt avtal är det en 400w panel men på taket sitter en 405w panel.

Avtal

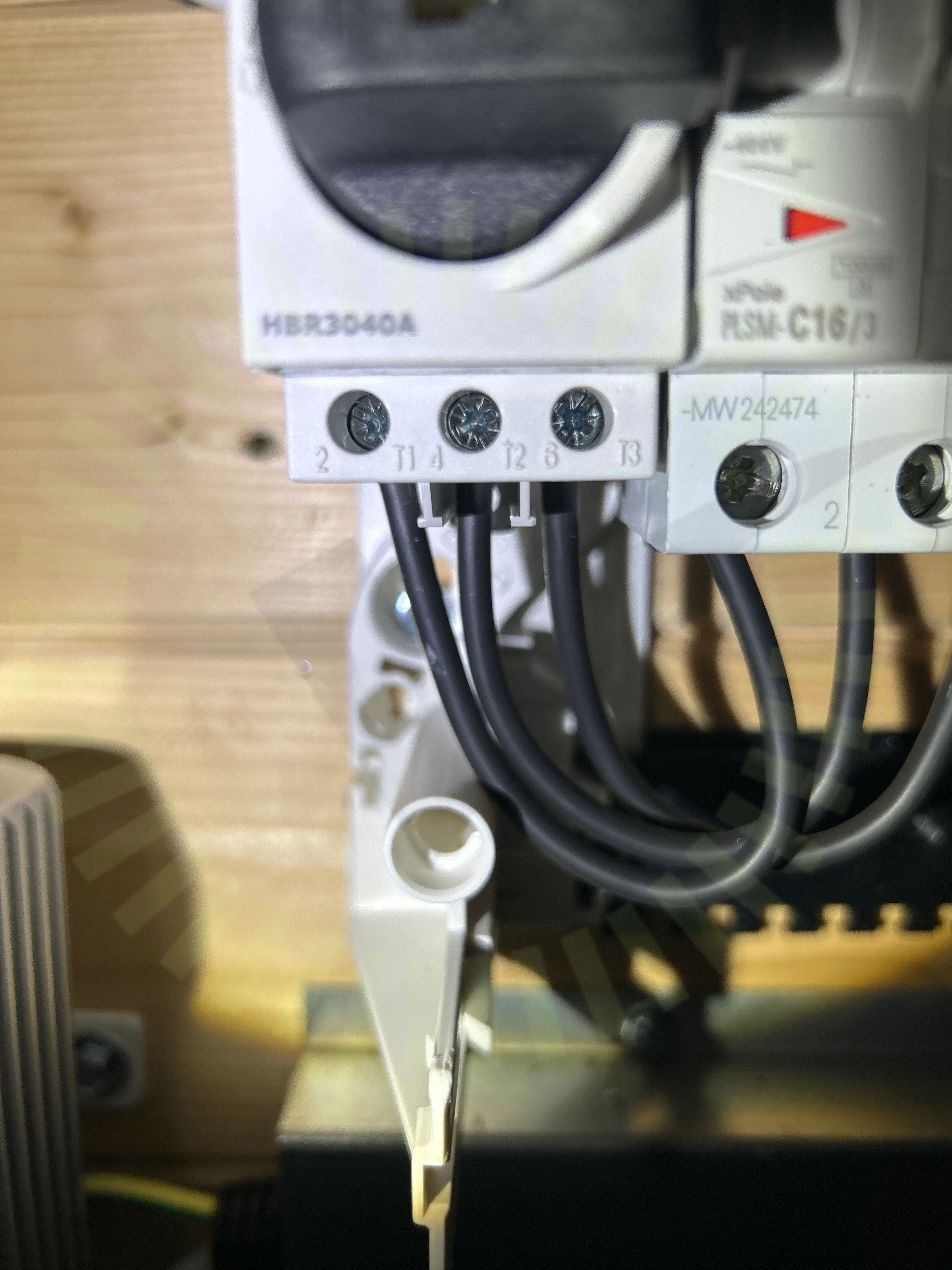

1.3 Lös skruv i brytaren

Inte godkänd

Skruv är ej ordentligt iskruvad.

1.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Godkända kontrollpunkter

11/11

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tegeltak, Longi: LR5-54HPB 390-410M

Anmärkningar

3/15

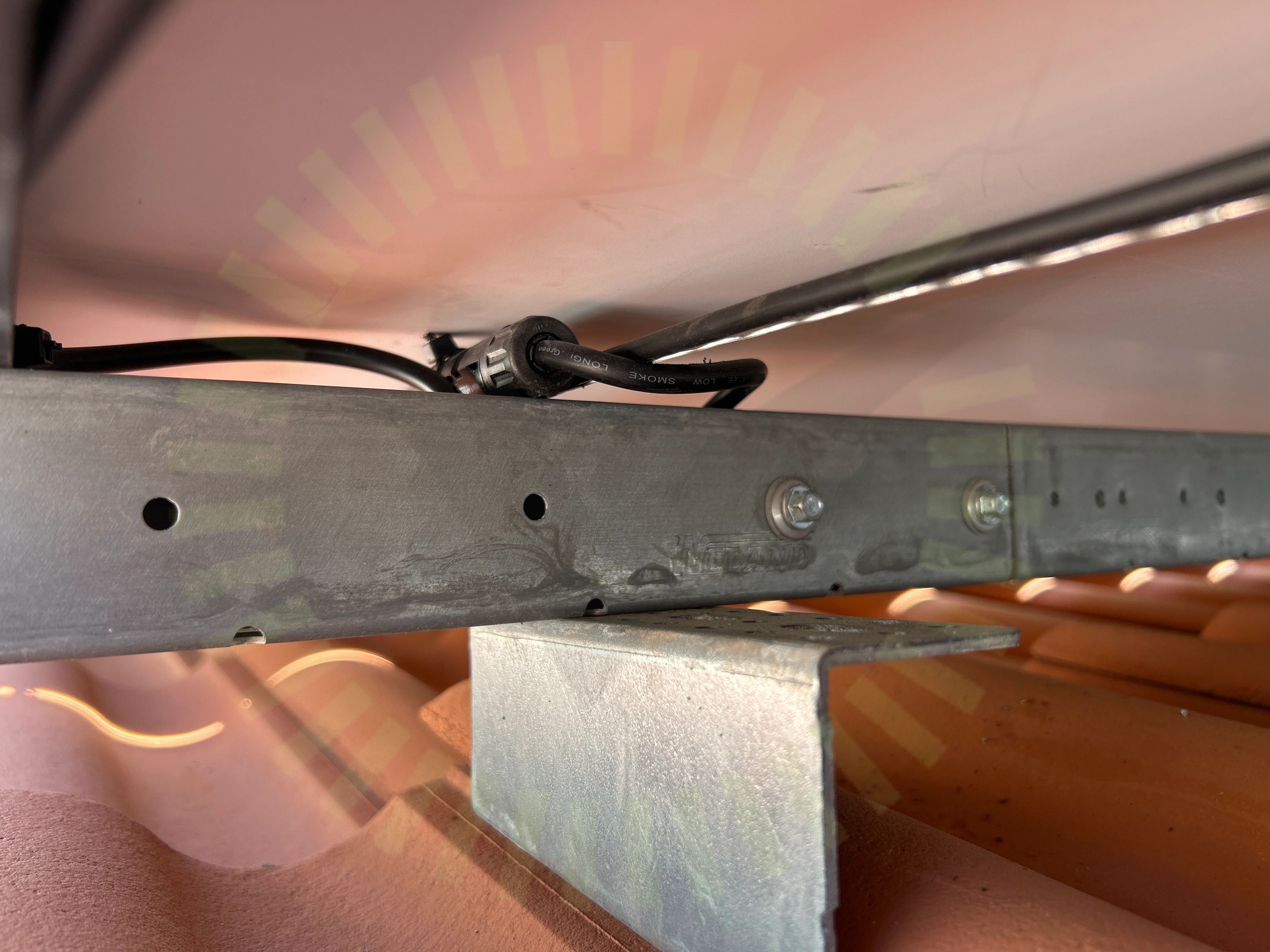

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

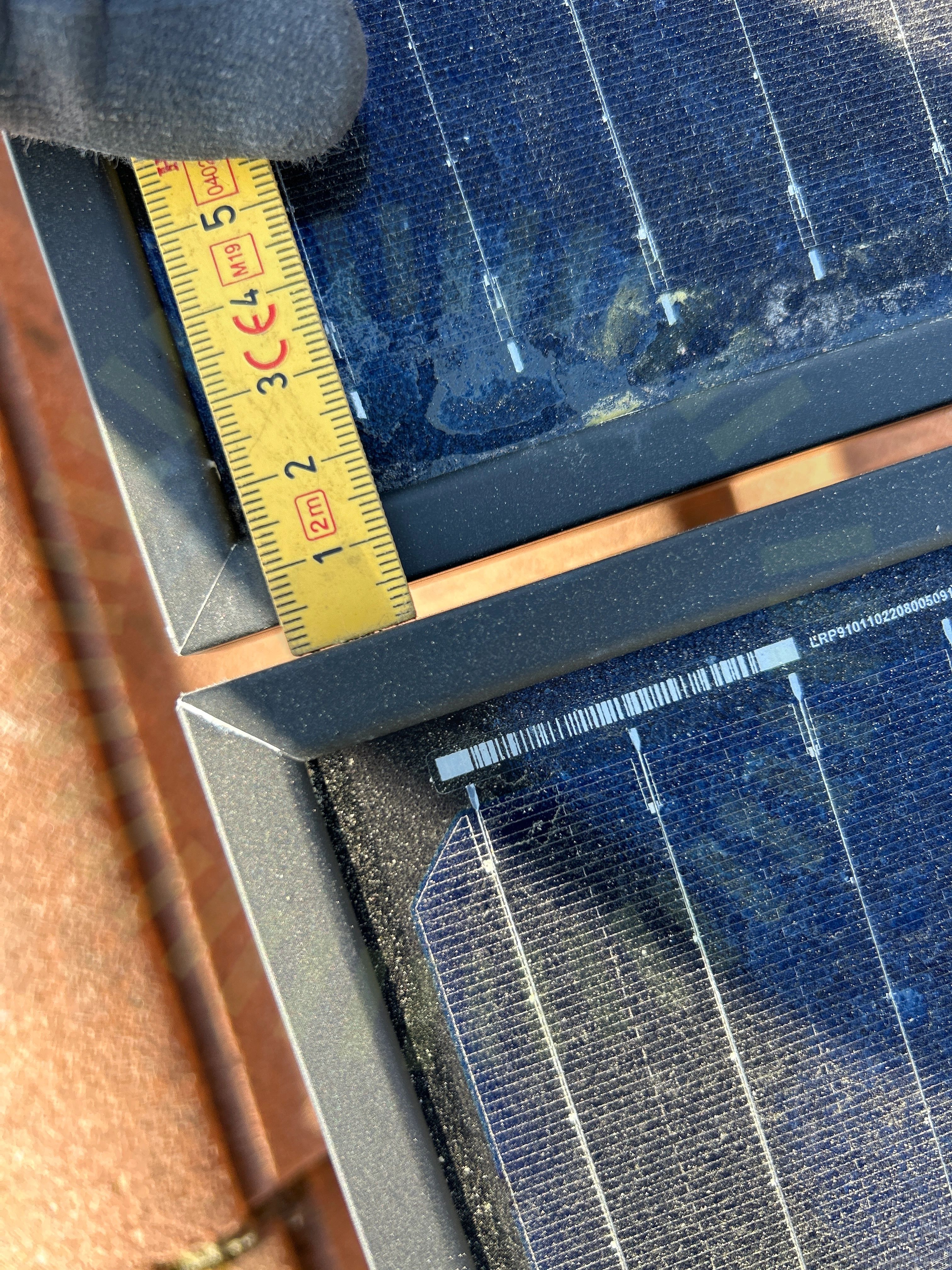

3.2 Mellanrum

Inte godkänd

Paneler är inte separerade med rätt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

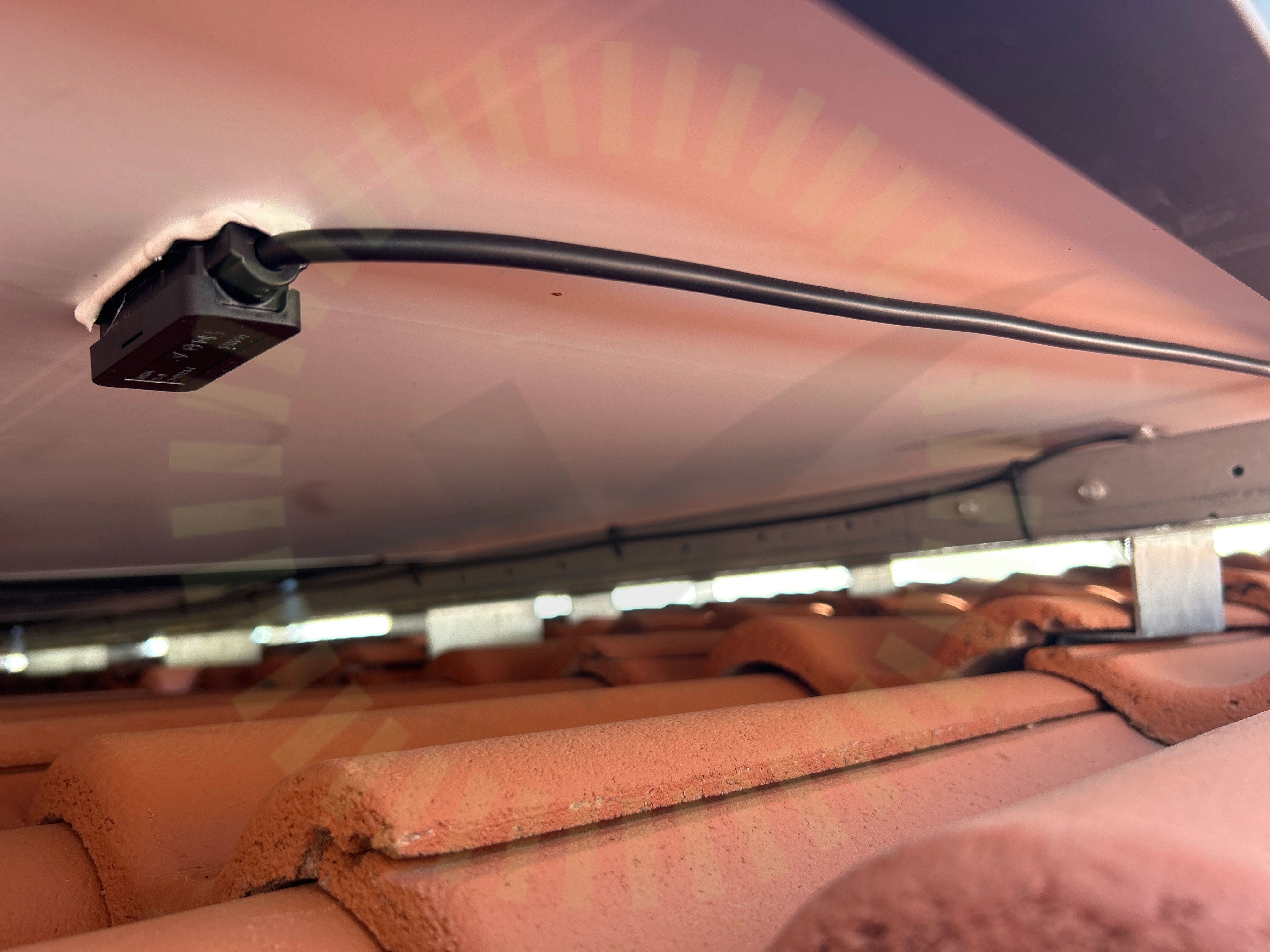

3.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

9/15

Avstånd till tak

Dräneringshål

Förläggning DC kontakter

Klämmornas placering

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Överlappning

Ej tillgängligt vid besiktning

3/15

Förbindelse av kontakter

Stress på kontakter

Strängförläggning

Tegeltak, Weland Stål: Råspont

Anmärkningar

6/23

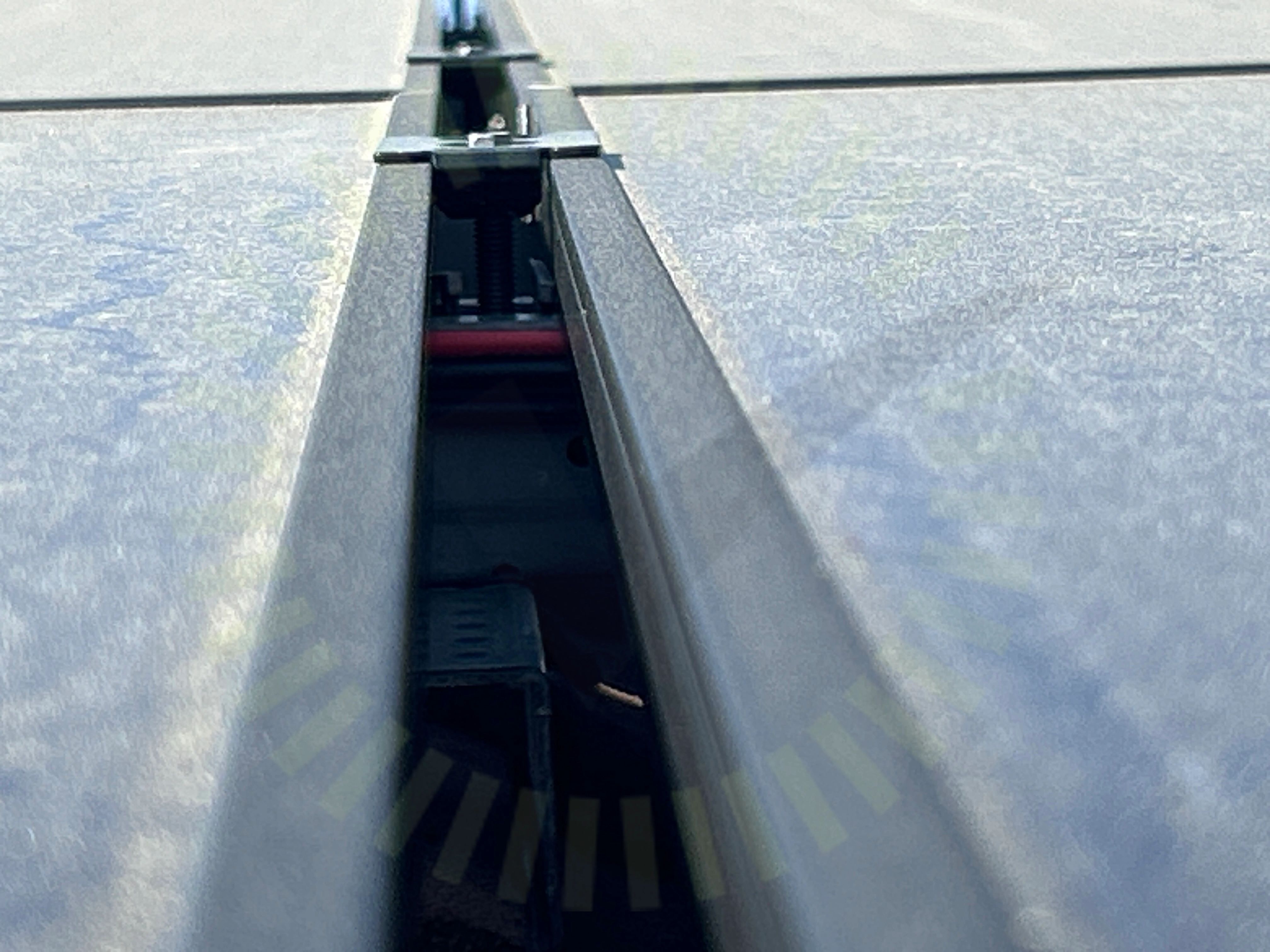

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen lägger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

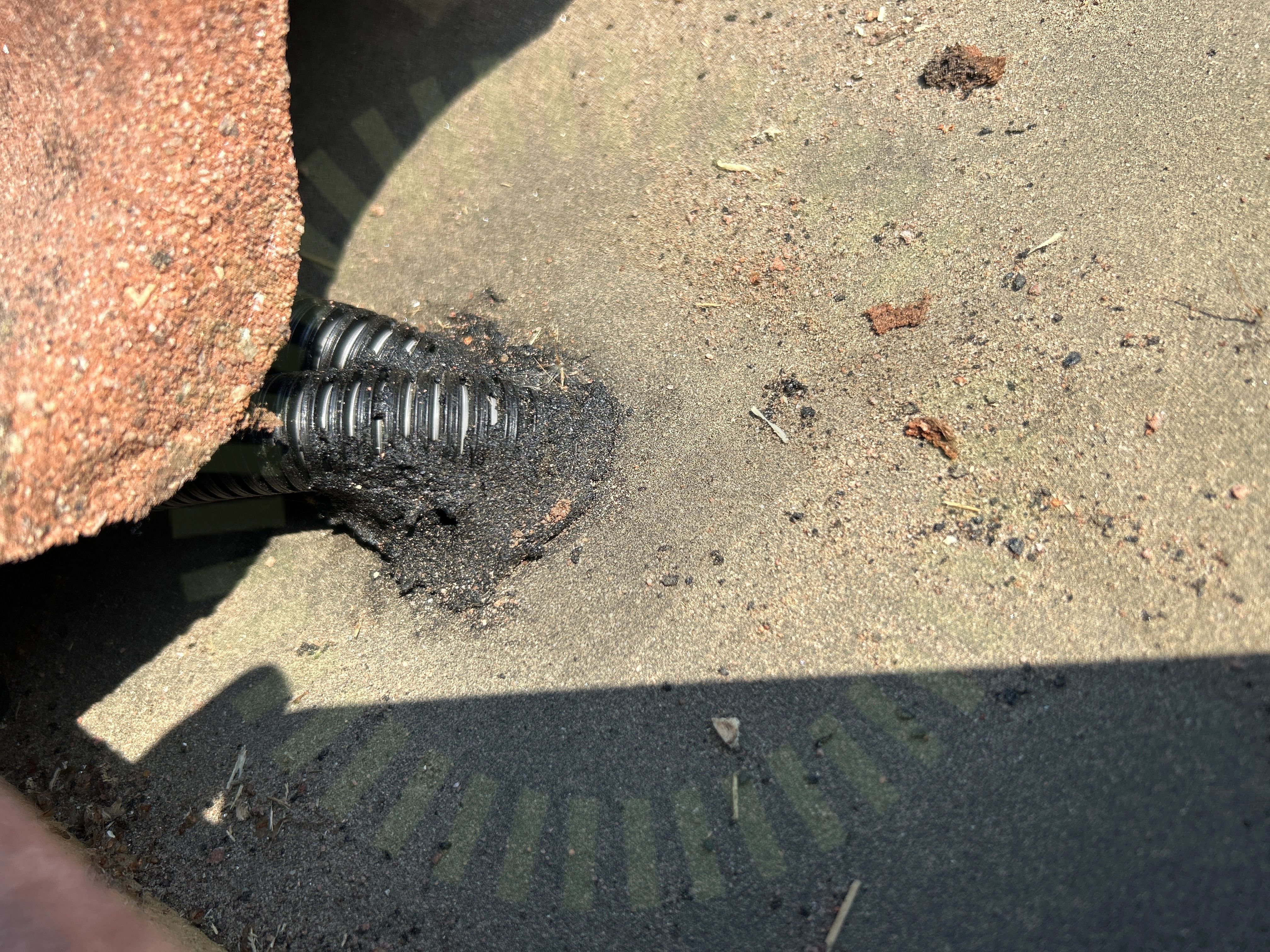

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Underbyggnad

Inte godkänd

Lastberäkning saknas. Råspont är 22 mm tjock.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

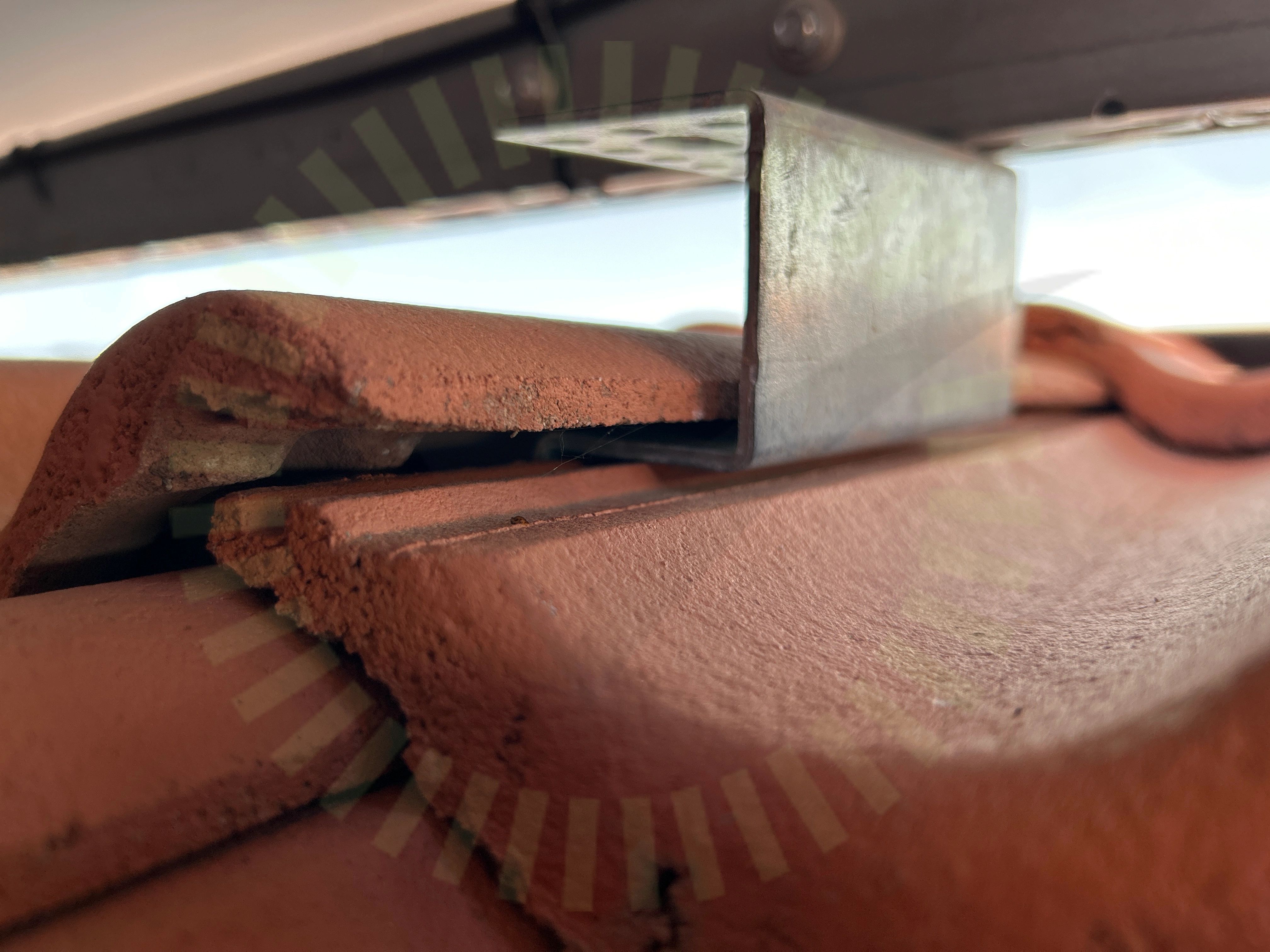

4.5 Underliggande takpanna

Inte godkänd

Krokar ligger emot underliggnade pannor

MA5102 Sid 1 (1) | Version 3 - 221101

4.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Högsta uppmätta mått är 120 cm.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/32

6.1 Dimensionering av växelriktarna

Kundkommentar

Två paneler flyttades från ena taket till det andra, vilket gav två strängar om 12 respektive 20 paneler. Ingen ändring gjordes med val av växelriktare (2 st á 6 kW) vilket kund upplever som felaktigt då den större strängen inte kan producera fullt.

6.2 Strängdesign

Inte godkänd

Strängschema saknas därav kan inte strängdesignen kontrolleras.

6.3 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

28/32

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Säkringsdimension

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

1/32
