Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

1KOMMA5°

Datum

22 februari 2023

Ort

Västerhaninge, Stockholms län
Fästens placering
Klämmans överlappning
Slutklämmor
93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SG15-20RT
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/15
Fästens placering

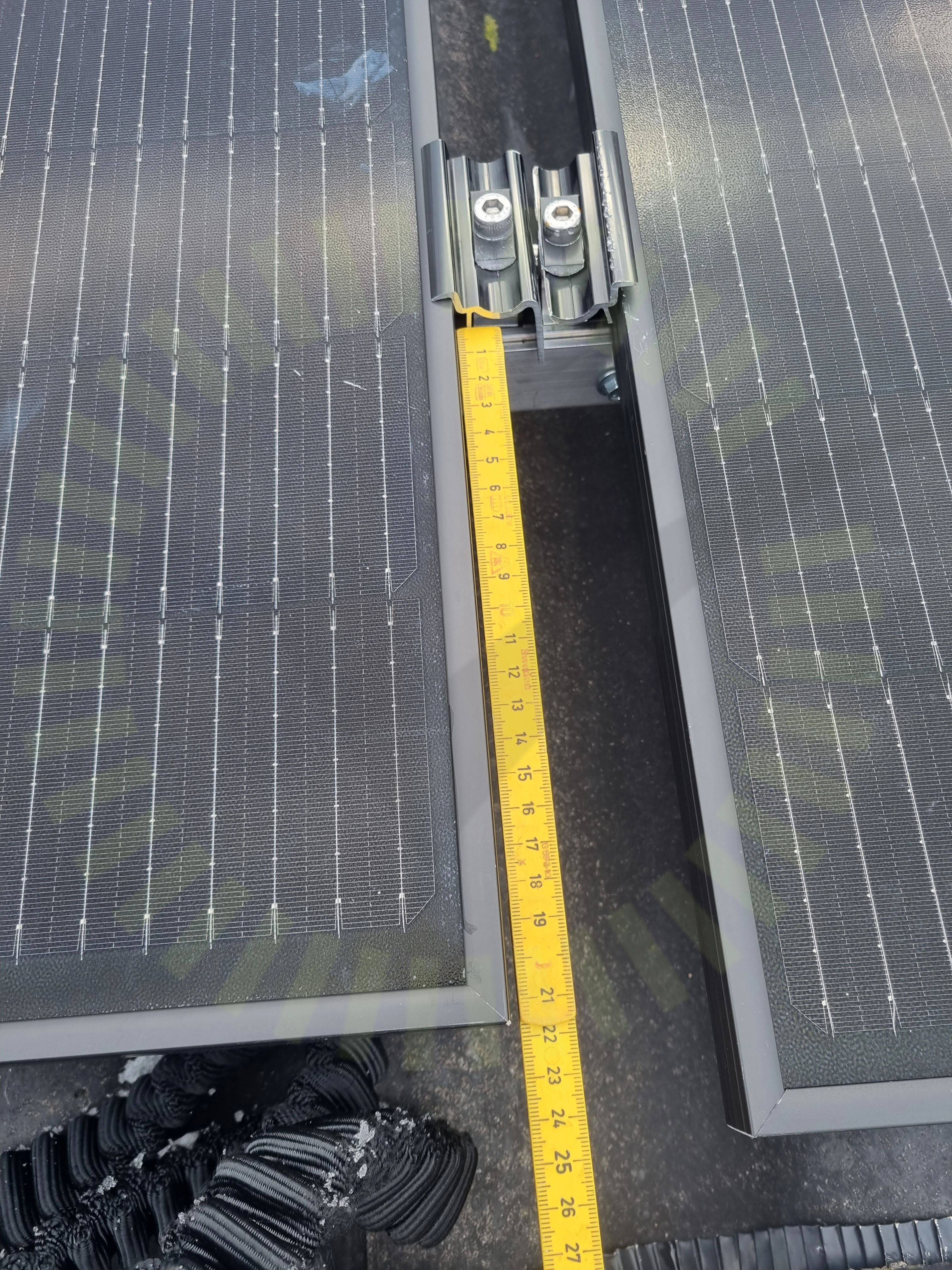

1.1 Fästens placering

Inte godkänd

250mm från panelkant till klämma

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Klämmans överlappning

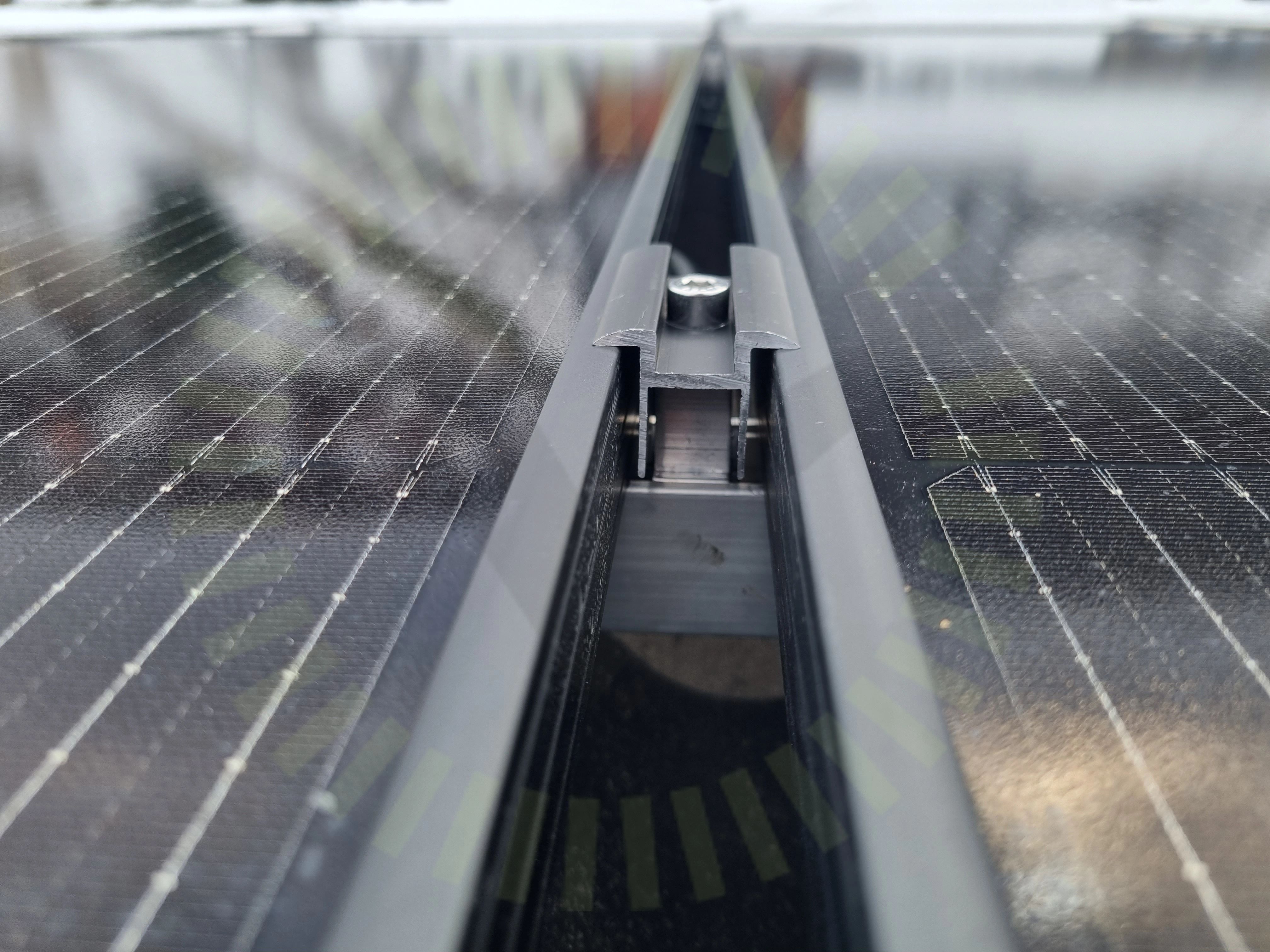

1.2 Klämmans överlappning

Inte godkänd

Klämma Ligger ej mot panelram

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9

Godkända kontrollpunkter

12/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/16
Fästens placering

2.1 Fästens placering

Inte godkänd

Uppmätt 220 mm från panelkant till klämma

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

14/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

K2: SingleRail: CrossHook 3S

Anmärkningar

5/42
Kabeluppfästning

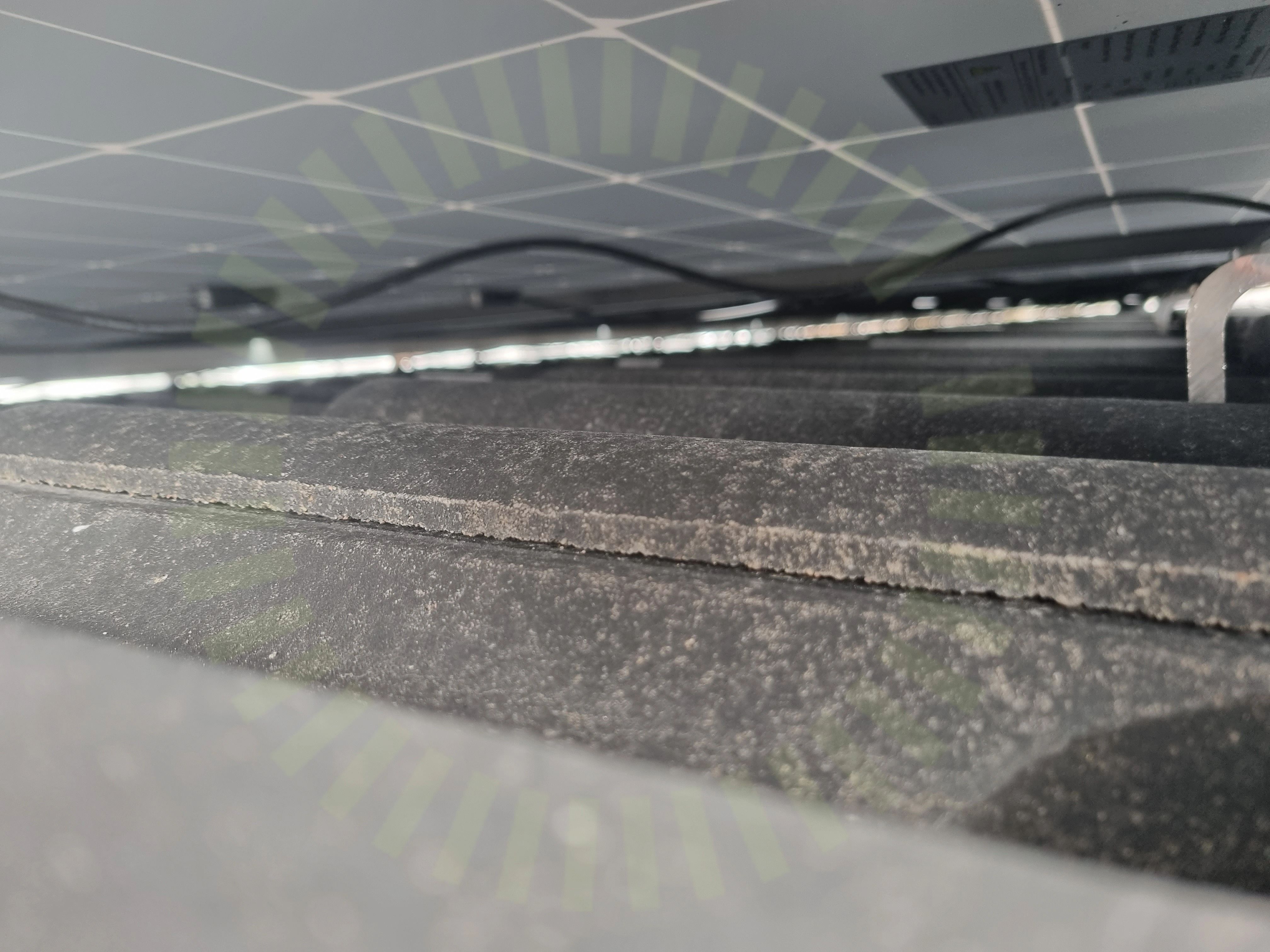

4.1 Kabeluppfästning

Inte godkänd

Kablage hänger ner.

SS 436 40 00 (712.521.101 och 522.8.4)
Kabeluppfästning

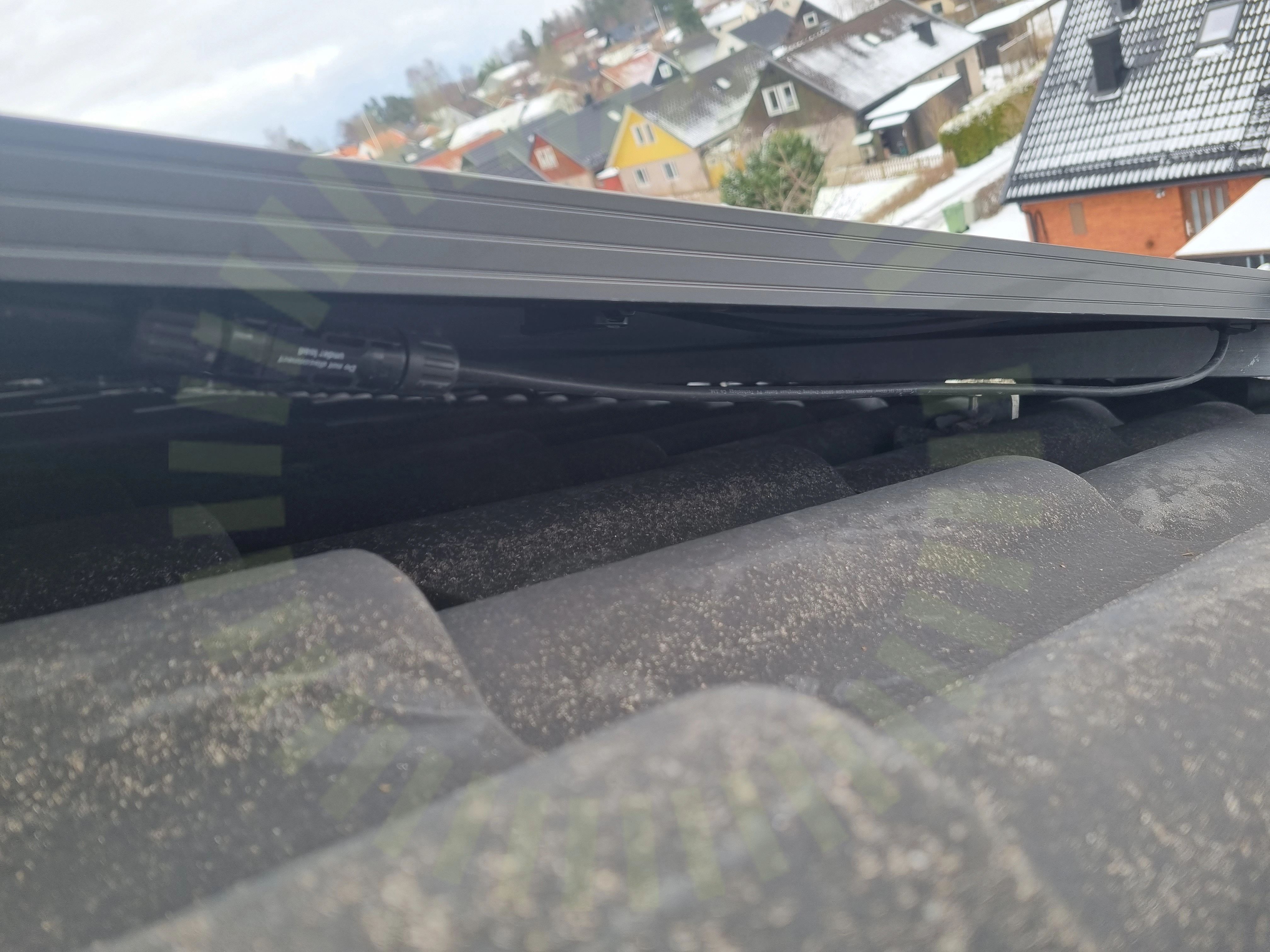

4.2 Kabeluppfästning

Inte godkänd

Kablage hänger ner, ej fastsatt med stripes

SS 436 40 00 (712.521.101 och 522.8.4)
Mittklämmor

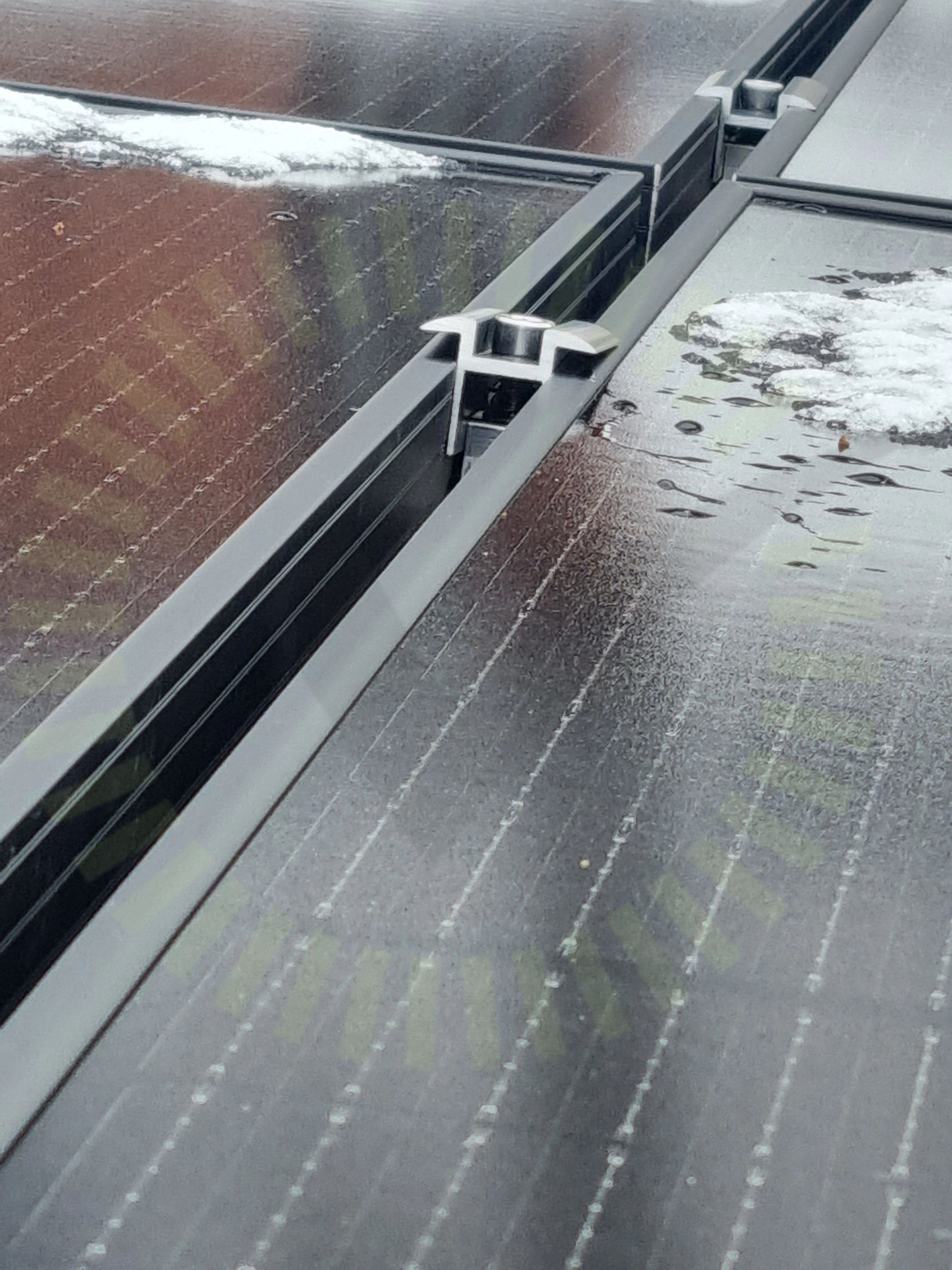

4.3 Mittklämmor

Inte godkänd

Mittklämma ej fastsatt, sitter löst

Tillverkarens anvisningar
Slutklämmor

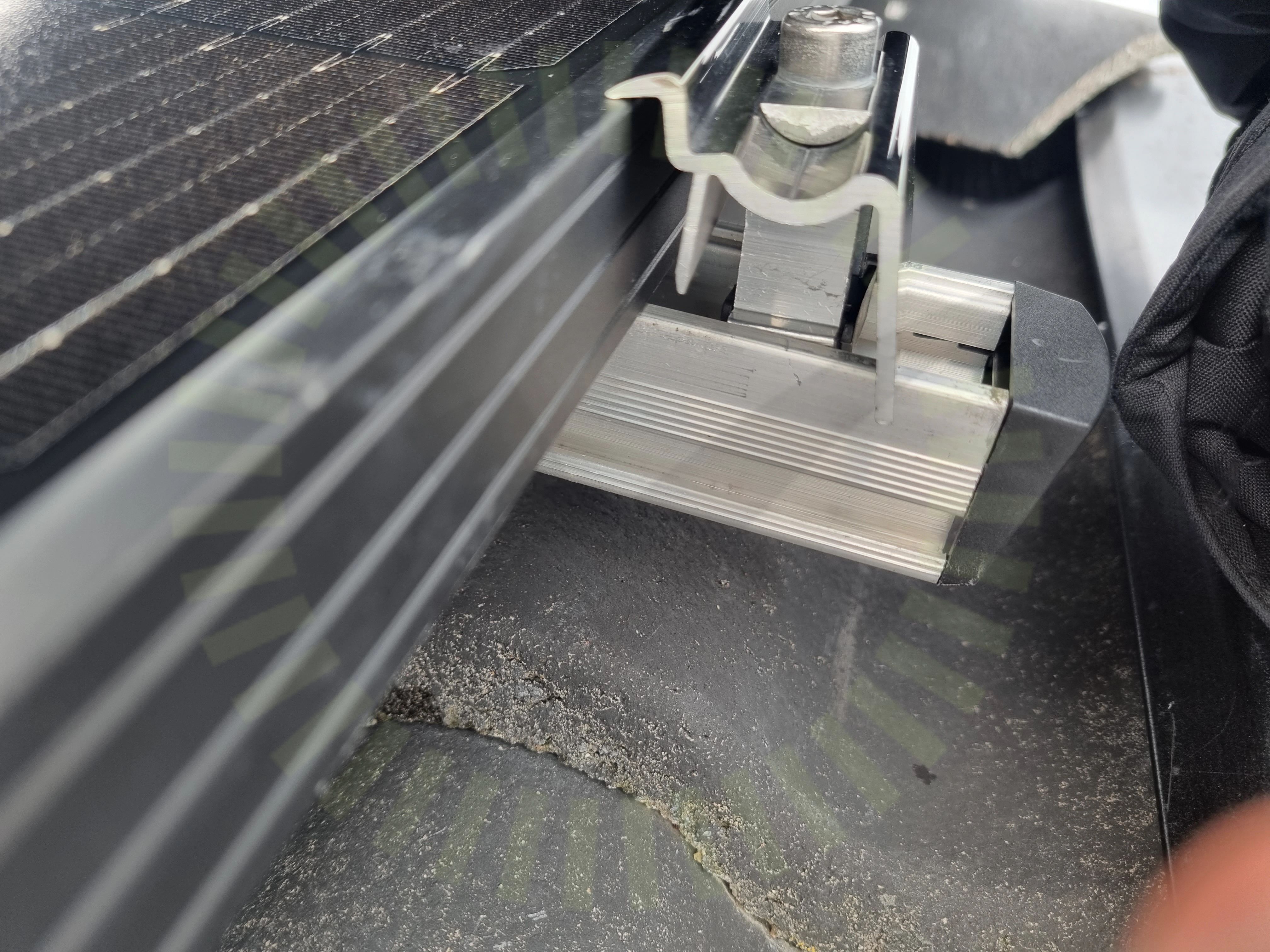

4.4 Slutklämmor

Inte godkänd

Slut klämma sitter inte fast, panelen rör sig.

Tillverkarens anvisningar
Slutklämmor

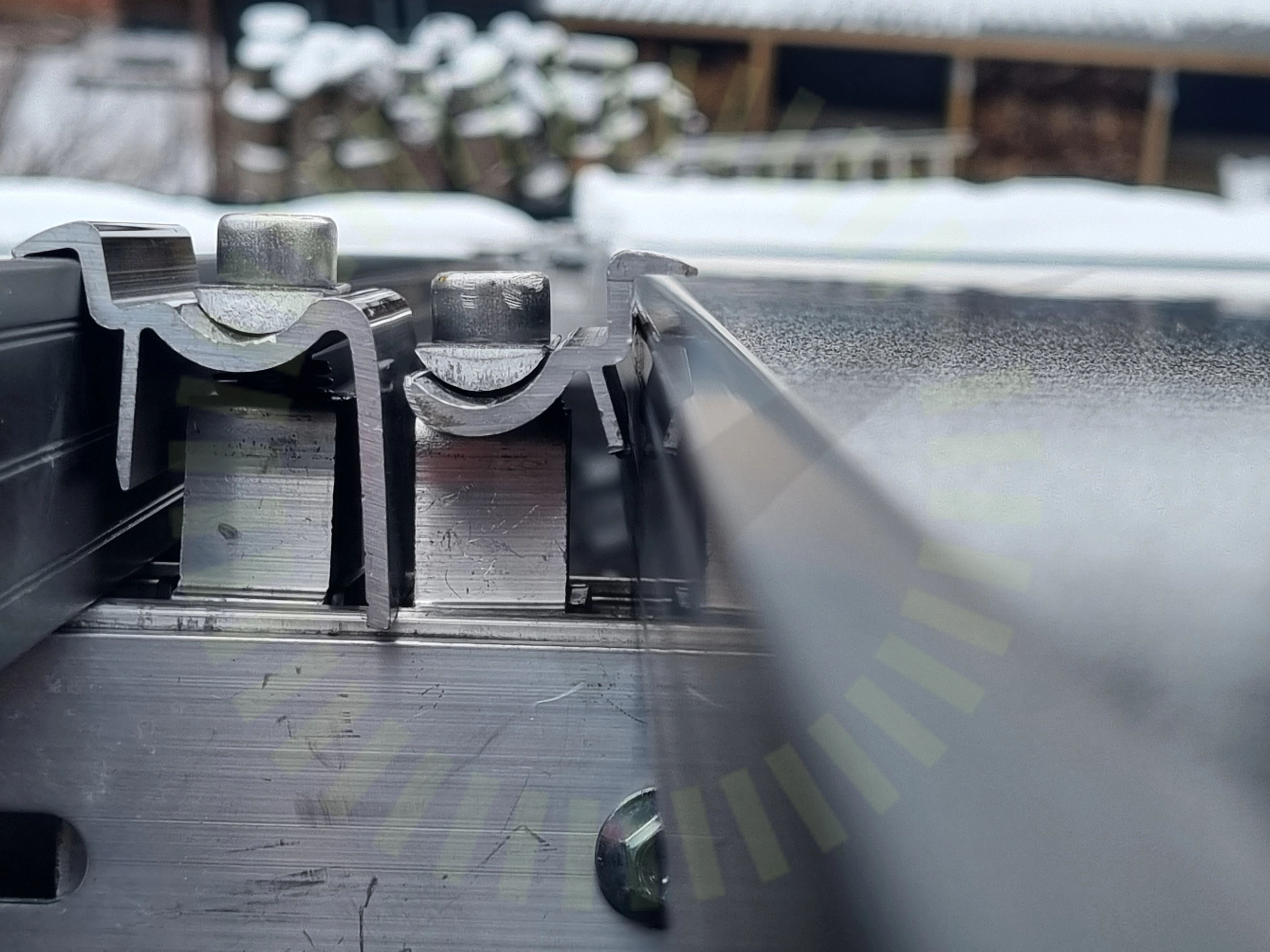

4.5 Slutklämmor

Inte godkänd

Sitter snett, ej plant mot panelram

Tillverkarens anvisningar

Godkända kontrollpunkter

31/42
Främmande materialFrämmande materialFörutsättningarFörutsättningarInfästningarnas CC måttInfästningarnas CC måttMittklämmorShimsShimsSkadorSkadorSkarp kantSkarp kantSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSkenskarvarSkyddSkyddSnö- och VindlastberäkningSnö- och VindlastberäkningTakpannor under betongkrokTakpannor under betongkrokTermisk brytpunktTermisk brytpunktUrspårning av betongpannorUrspårning av betongpannorVäderbeständigt materialVäderbeständigt material

Ej tillgängligt vid besiktning

6/42
Infästningar i råspontInfästningar i råspontInfästningar i takstolInfästningar i takstolTakgenomföringTakgenomföring

SunGrow: SG15-20RT

Anmärkningar

1/34
Fastsäkring av produkt

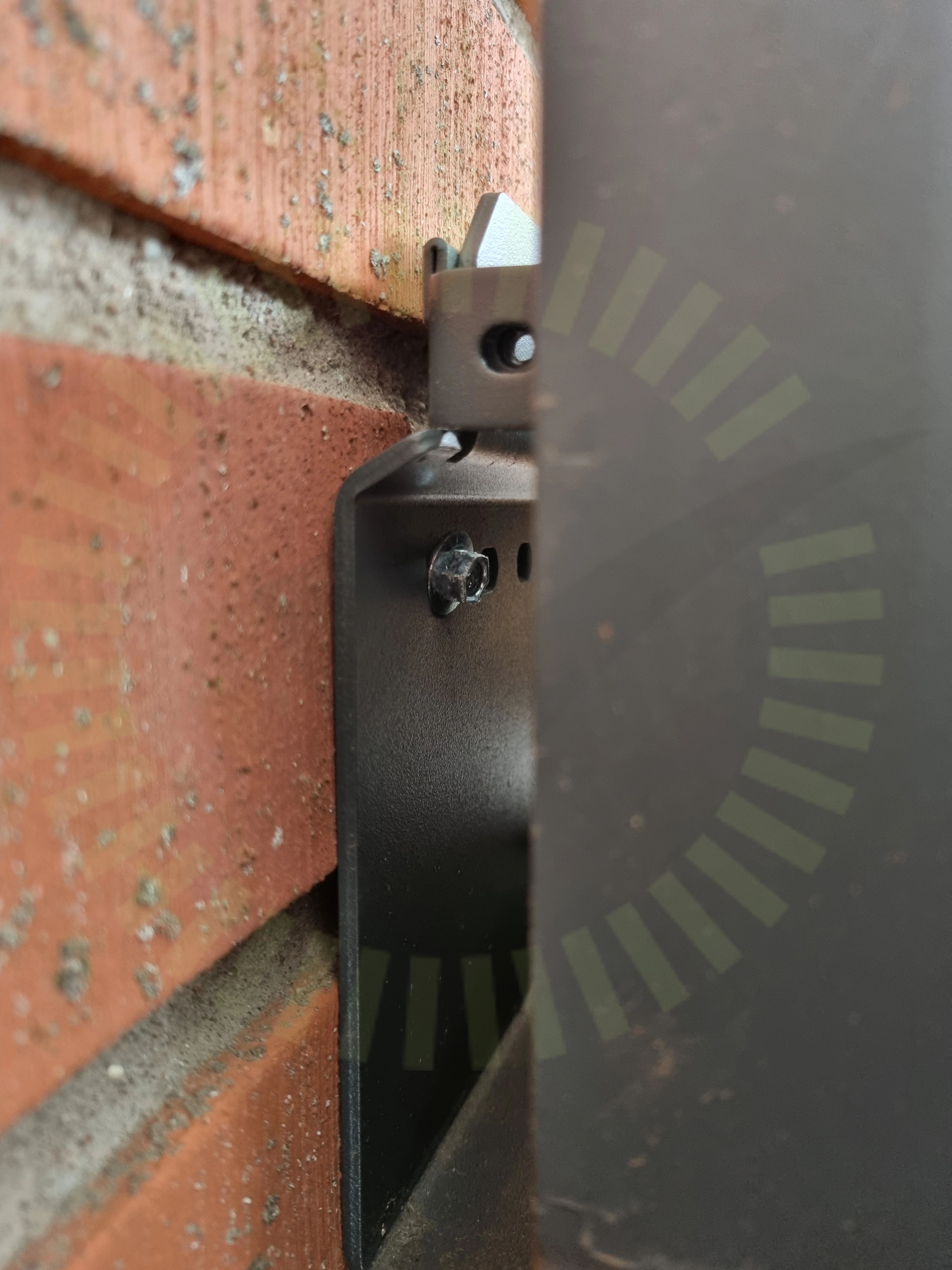

5.1 Fastsäkring av produkt

Inte godkänd

Saknas skruv på växelriktare, går att lyfta av.

Tillverkarens anvisningar

Godkända kontrollpunkter

33/34
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC KabelAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterFörskruvningHuvudsäkringInformering av solcellerInfästningLedare fastspändaMärkningMätprotokoll DCPEPlaceringSkadorSträngschemaSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
