1.1 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten.
Besiktningsrapport
9.2
Installation genom
Takkraft
Datum
11 november 2025
Ort
Åkersberga, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
BatteriSigenergy: SigenStor BAT
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Batteri
Anmärkningar
6/44

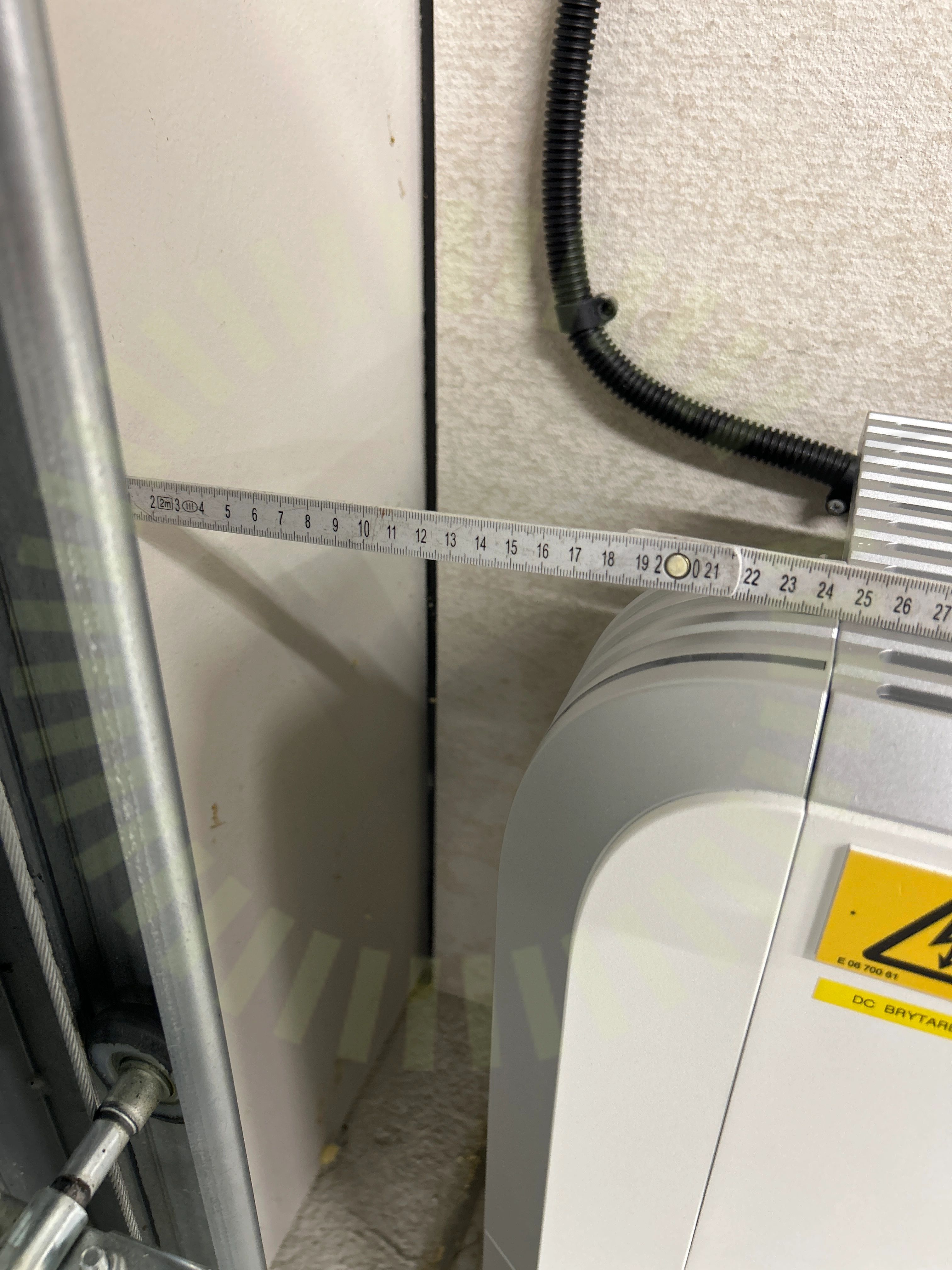

2.1 Avstånd närliggande objekt
Inte godkändProdukten har för lite fritt utrymme i sidled.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

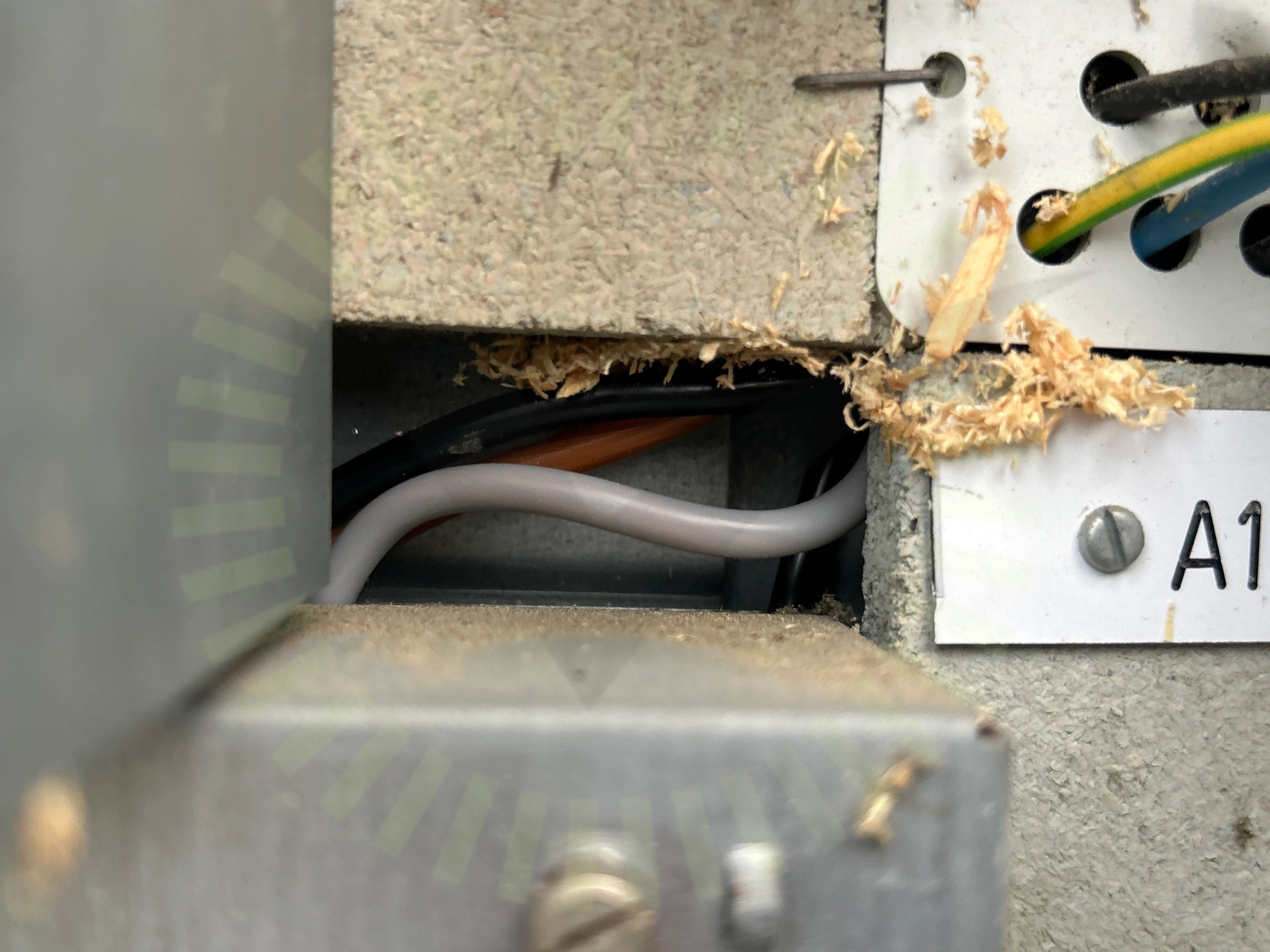

2.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

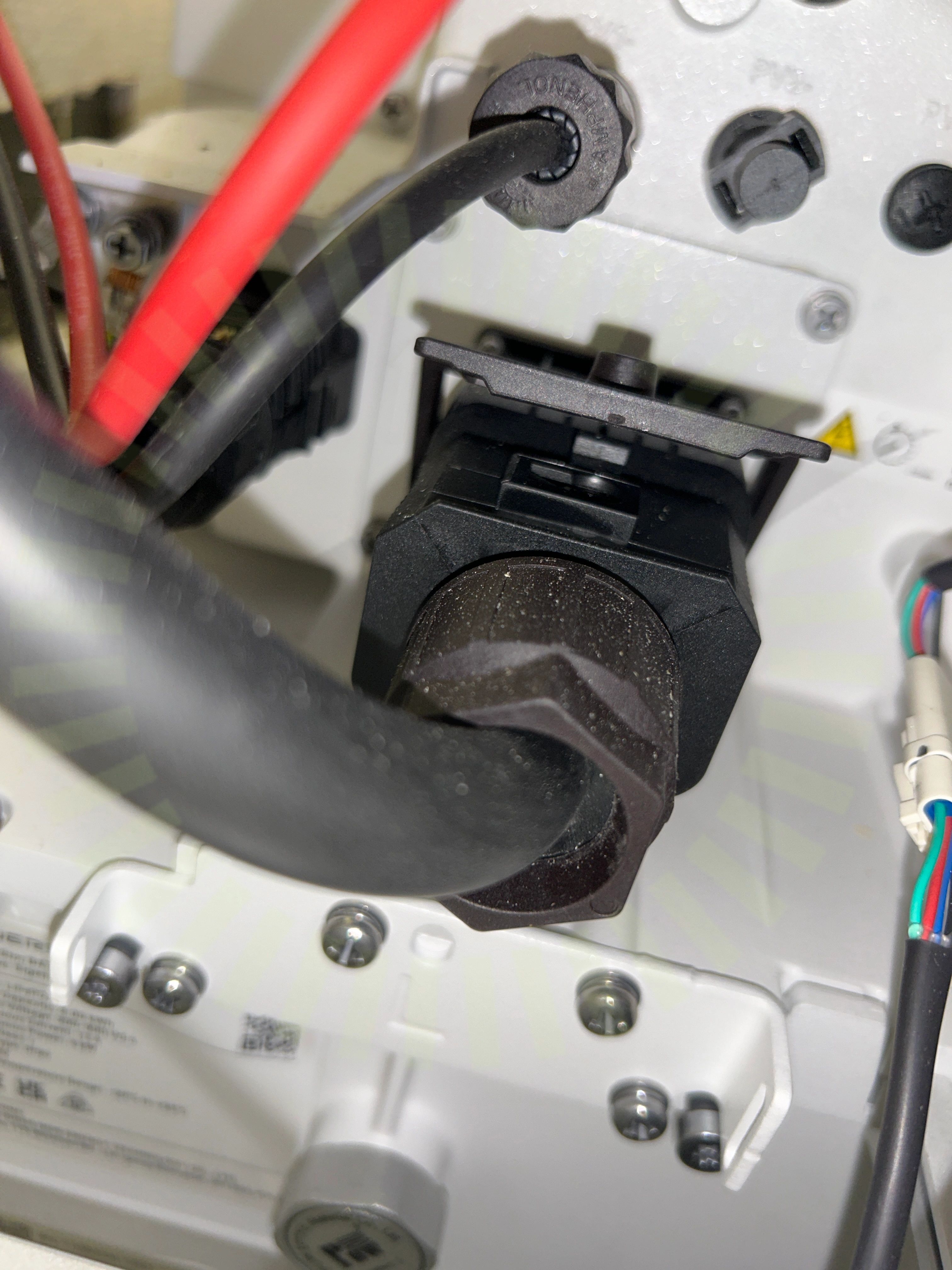

2.3 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

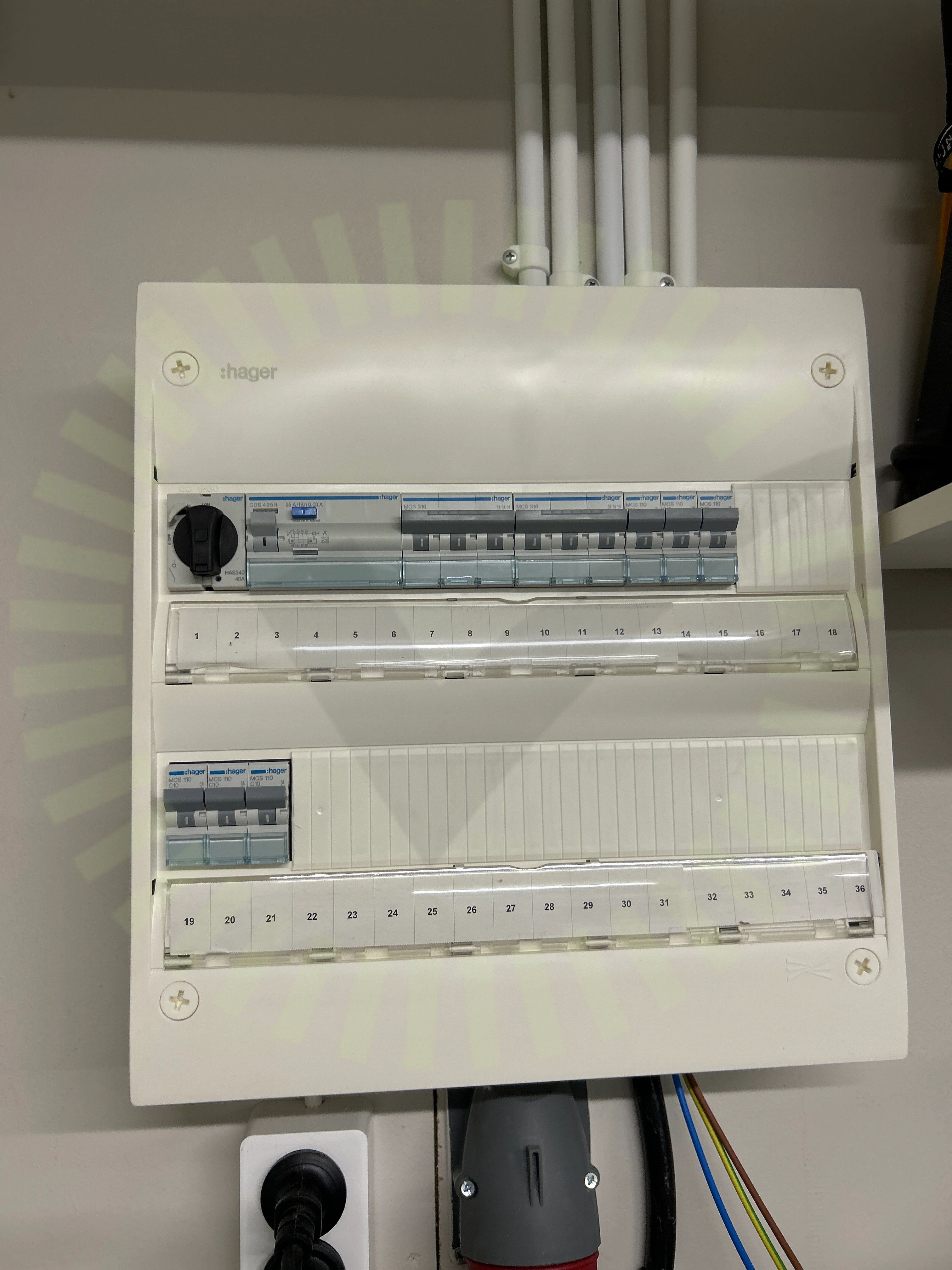

2.4 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
2.5 Jordning av chassi
Inte godkändJordledare sitter löst. Skruv ej åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 4
2.6 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
38/44AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Smartmätare
Anmärkningar
1/6

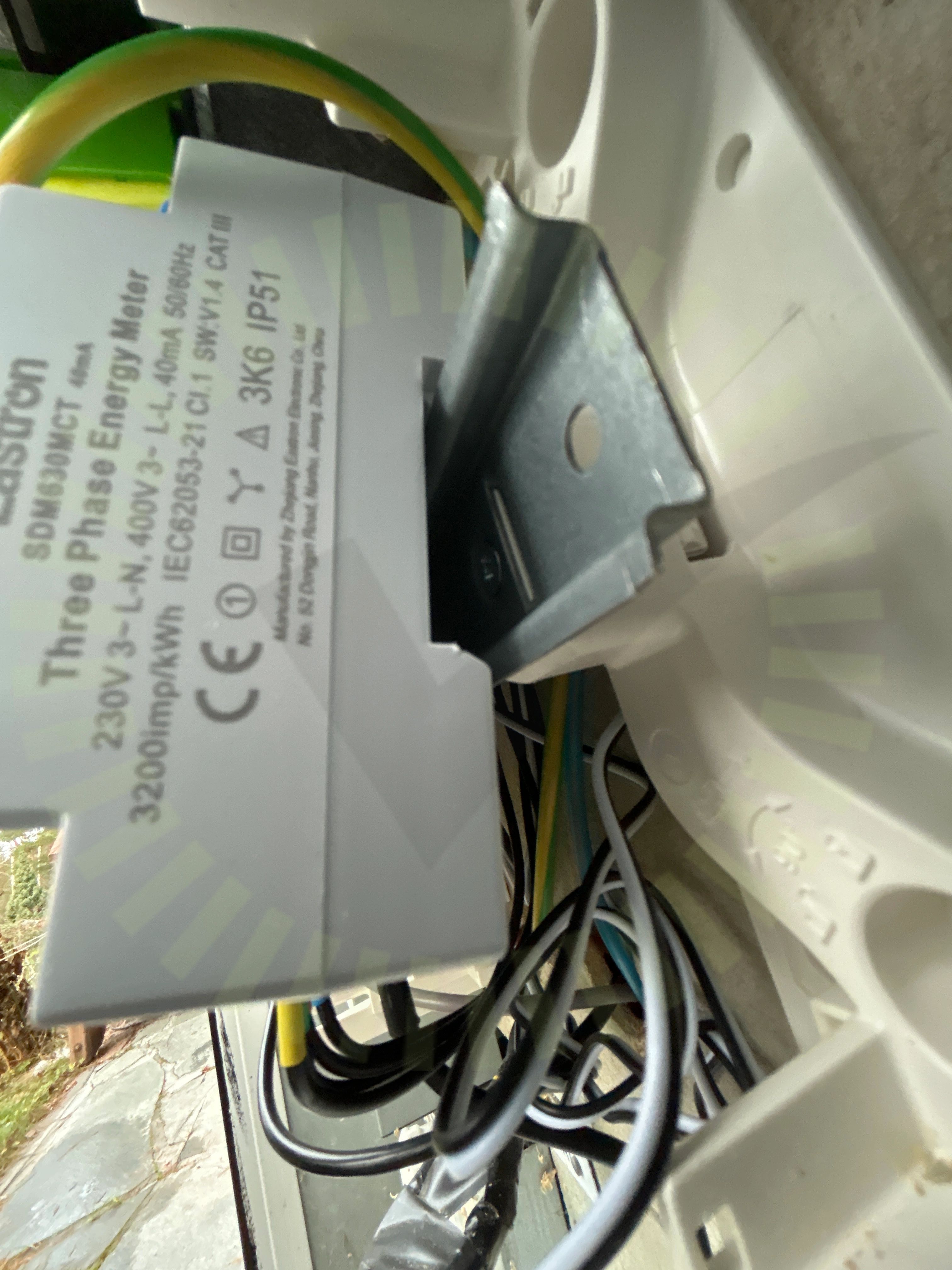

3.1 Fastsäkring av produkt
Inte godkändSmartmätare är inte fastsäkrad ordentligt.
Godkända kontrollpunkter
4/6Anslutning av CT klämmorMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
1/6Placering av CT klämmor
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
17/19Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/19Förbindelse av kontakterKontaktdon
Tak 1: MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
2/195.1 Snö- och Vindlastberäkning
Inte godkändKorrekt lastberäkning saknas vid besiktning. Överlämnad lastberäkning avser installation med annat montagesystem.
Tillverkarens montageanvisningar
5.2 Takkrokarnas CC
Inte godkändLastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Uppmätt 90 cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
16/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/19Potentialutjämningsledare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
