Besiktningsrapport

8.7

Installation genom

Sesol

Datum

27 december 2023

Ort

Ängelholm, Skåne län

Klämmor rätt förläggning

Skenors avstånd till varandra

Skenskarvar

+ 13

88% godkända12% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Papptak

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Kund har avtalat med leverantören att växelriktaren ska vara anpassad för att ha batteri. Detta är ej gjort.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi LR5-66HPH

Anmärkningar

3/17

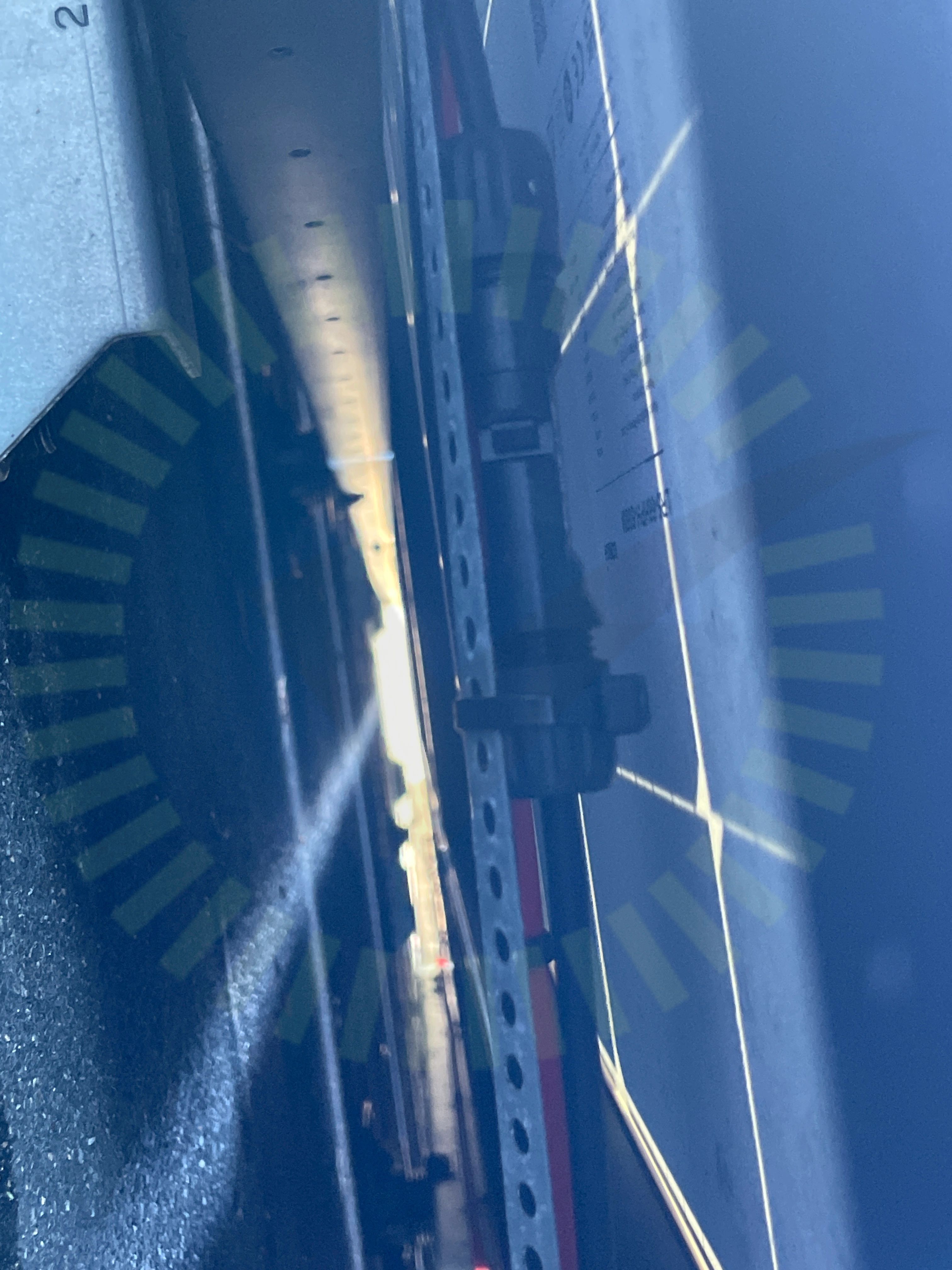

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

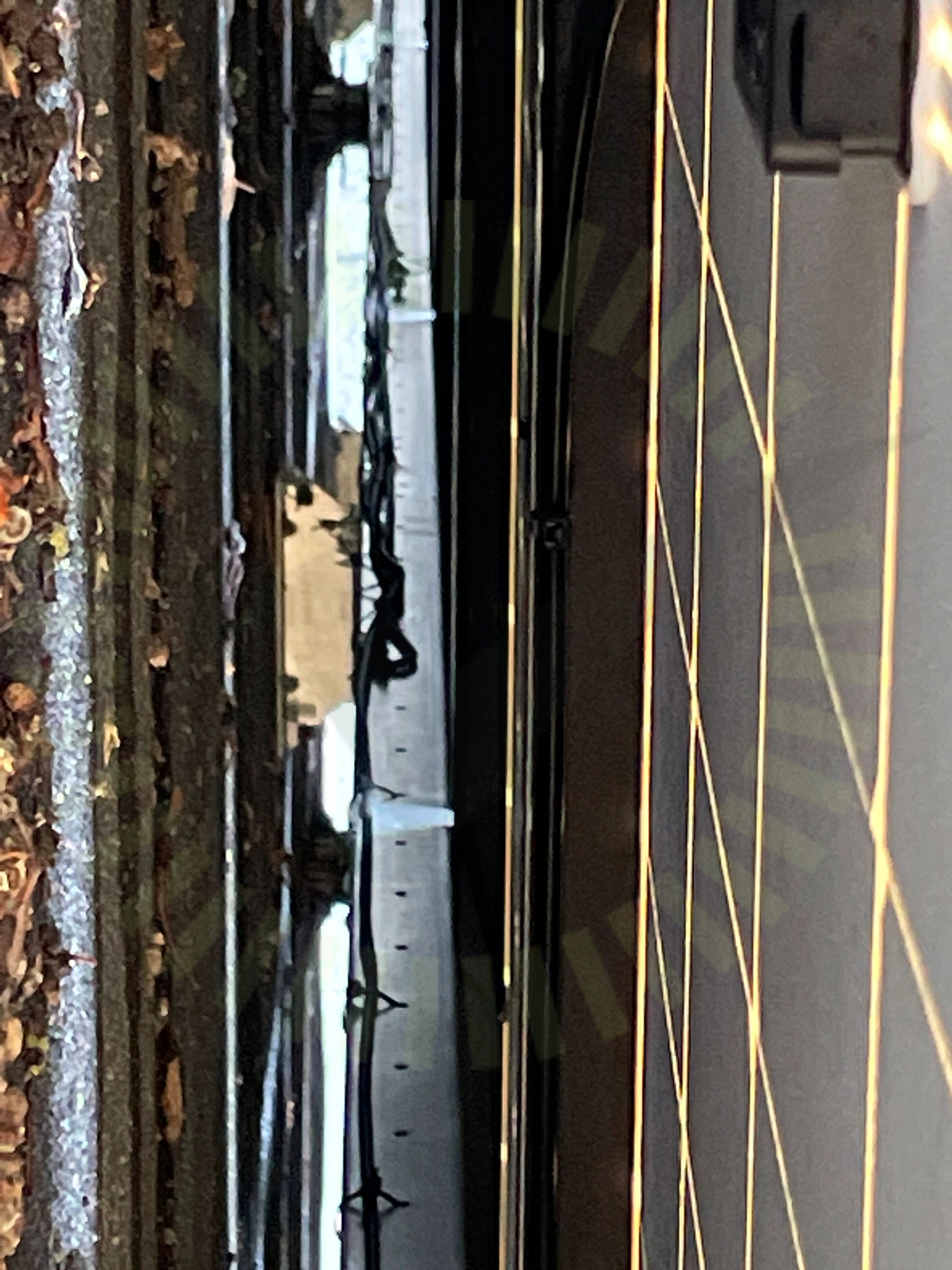

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

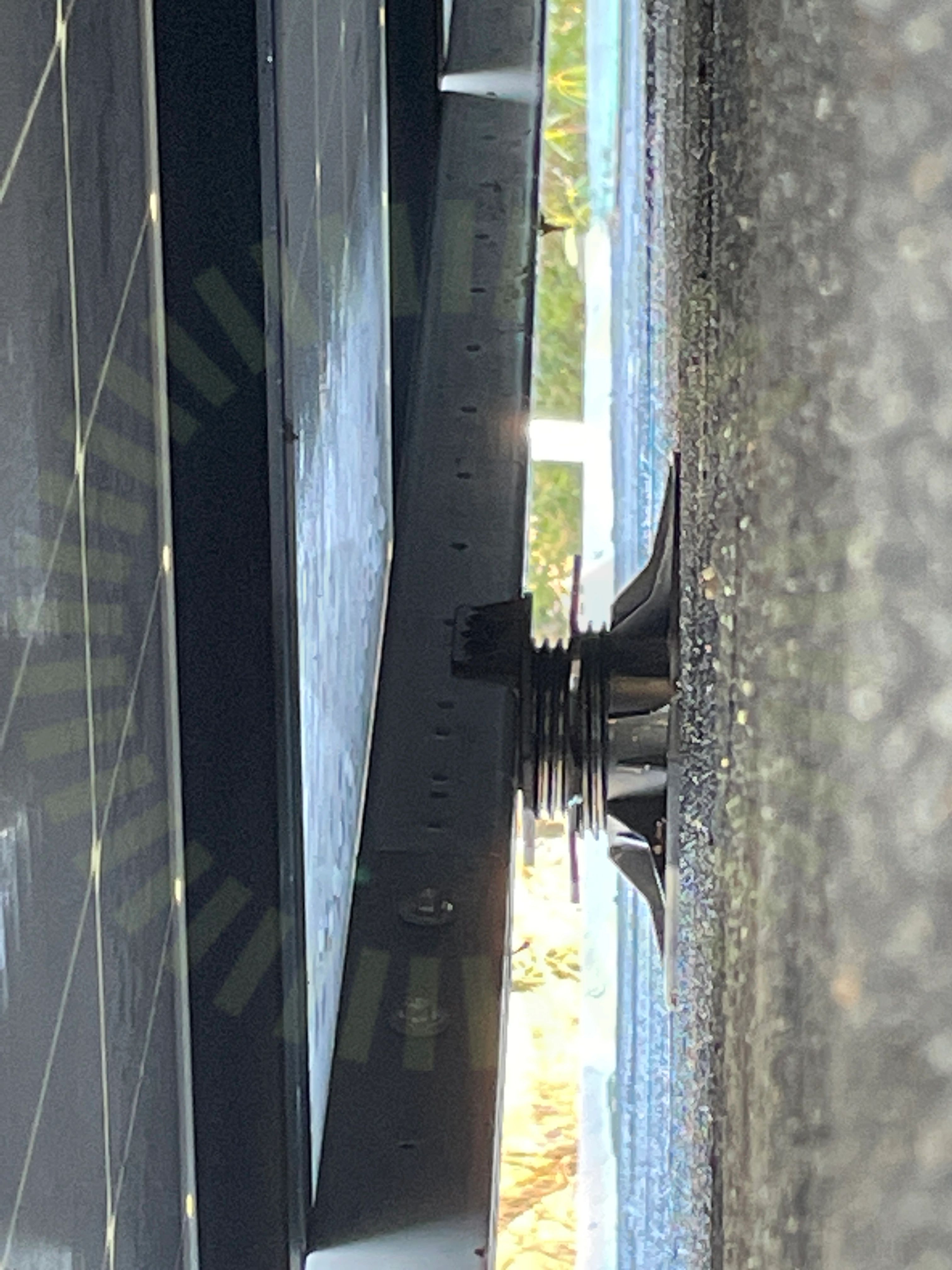

Tak 1, Weland Stål: Papptak

Anmärkningar

5/23

4.1 Främmande material

Inte godkänd

Weland Stål lämnar endast full garanti på hela system levererade från de själva. Stödplatta är ej från tillverkare.

Garanti standardprodukter | Version 1 - 200813

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält och nergång till växelriktare är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

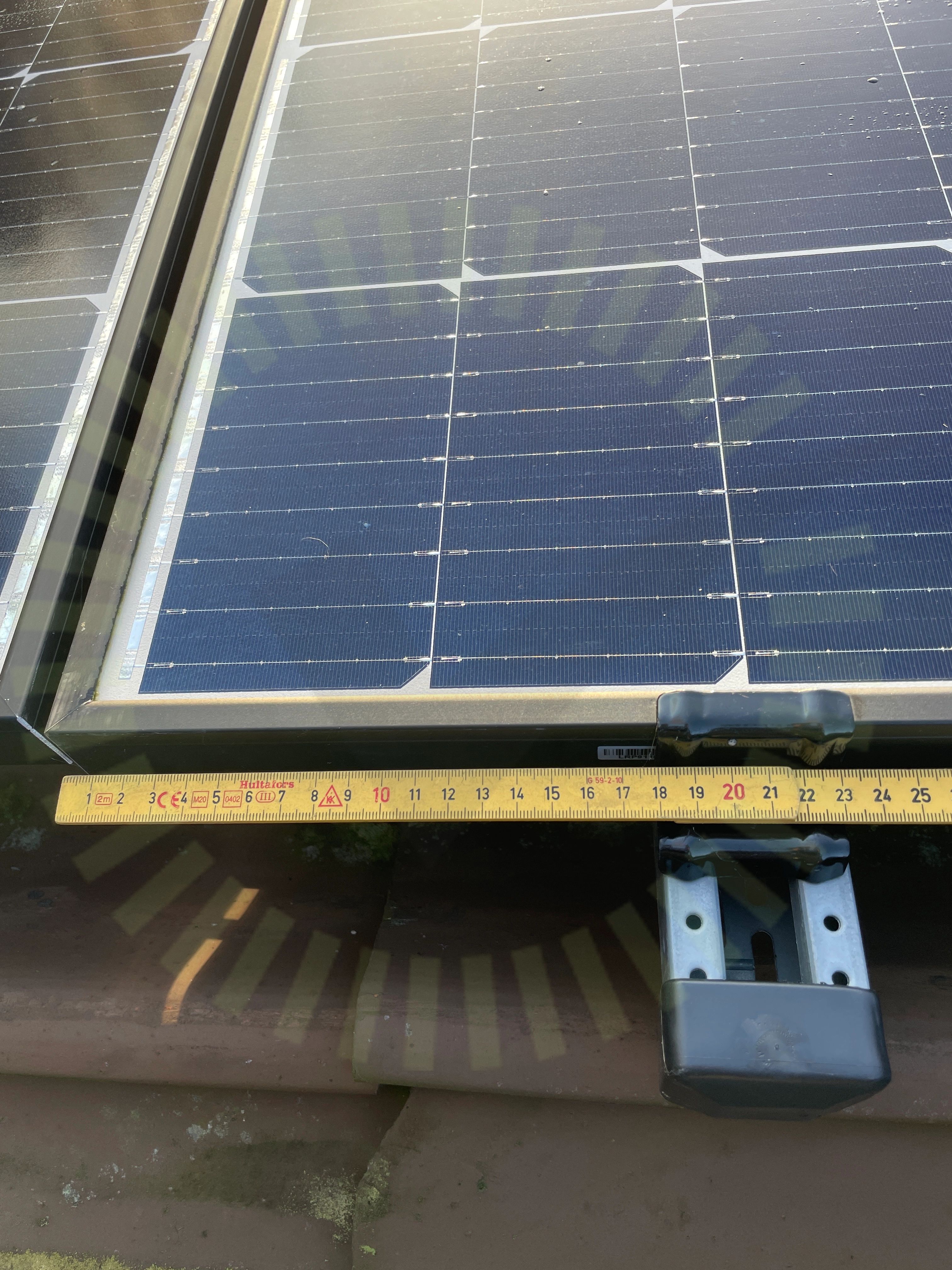

4.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

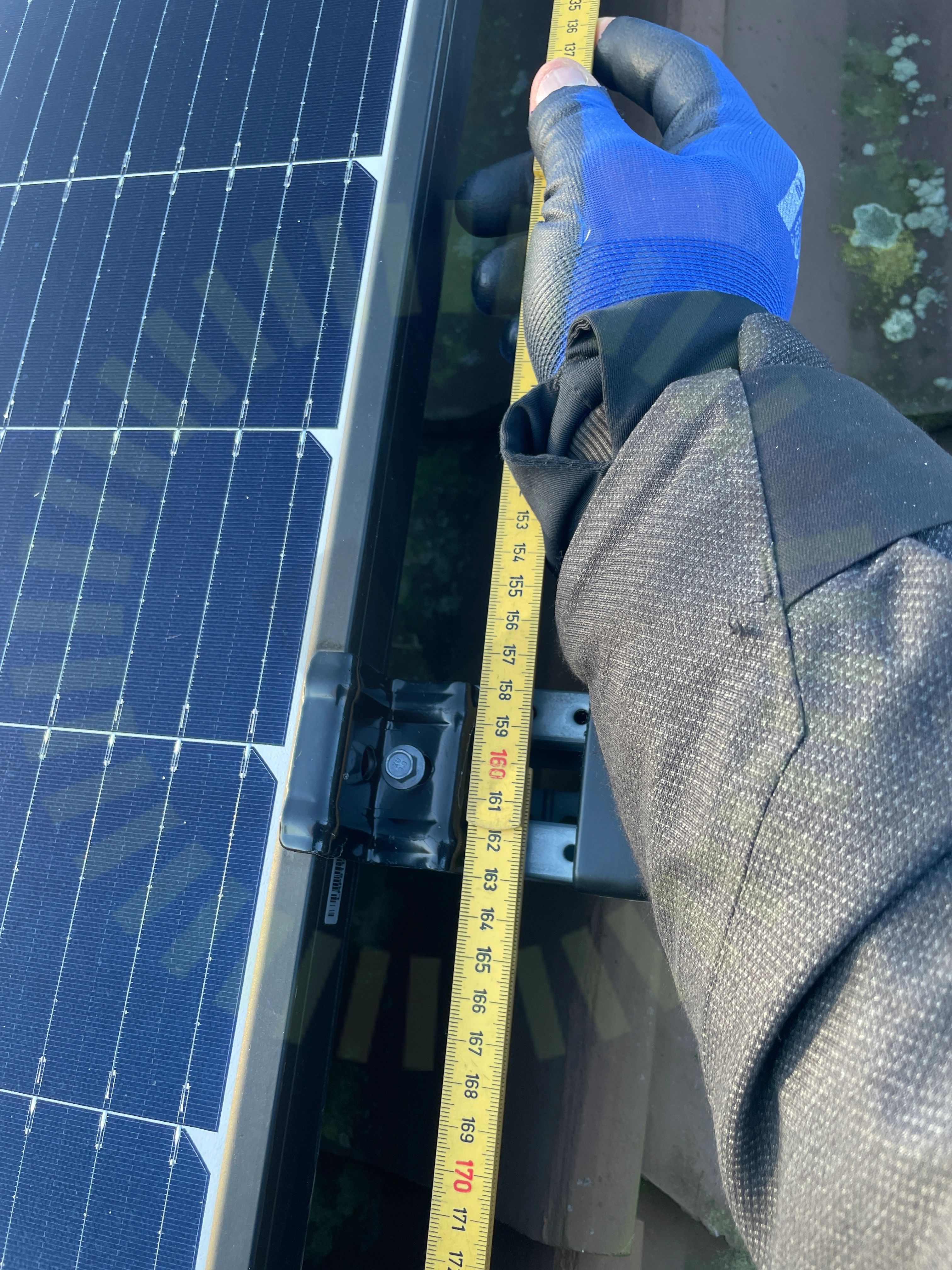

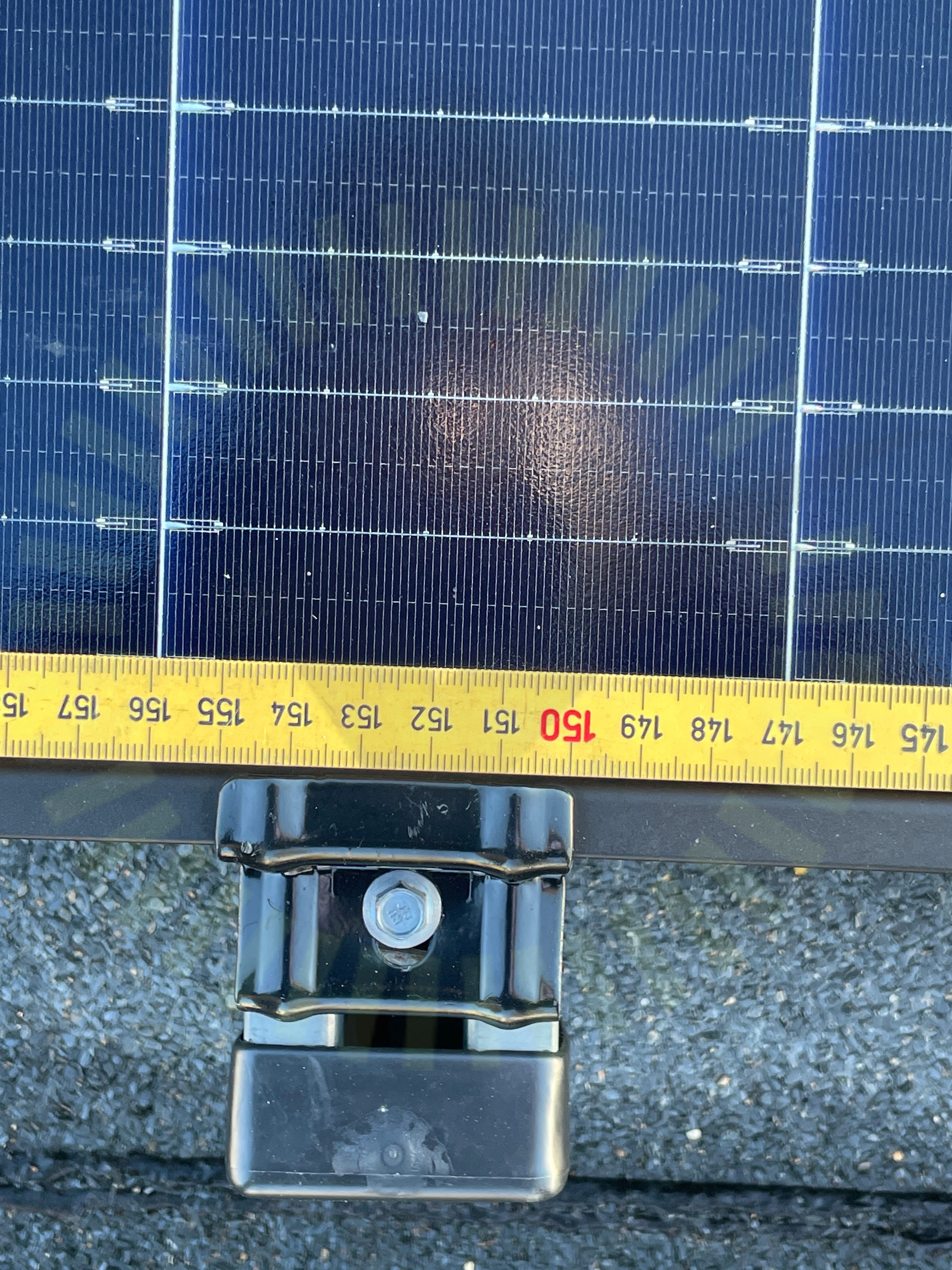

4.4 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Snö- och vindlastberäkning

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5103 Sid 1 (2) | Version 7 - 230914

Godkända kontrollpunkter

17/23

Använd tätskiktsdukCC infästningarDC kabel förläggningFöremål mellan skena och panelramInfästningKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningStödplattans placeringSvetsning av pappTakgenomföringVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/23

Infästning i råspont

Tak 2, Longi LR5-66HPH

Anmärkningar

1/17

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 2, Weland Stål: Råspont

Anmärkningar

6/22

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

6.2 Ovanliggande panna

Inte godkänd

Stor glipa mellan pannorna vid takkrok. Detta skapar större risk för sprickbildning.

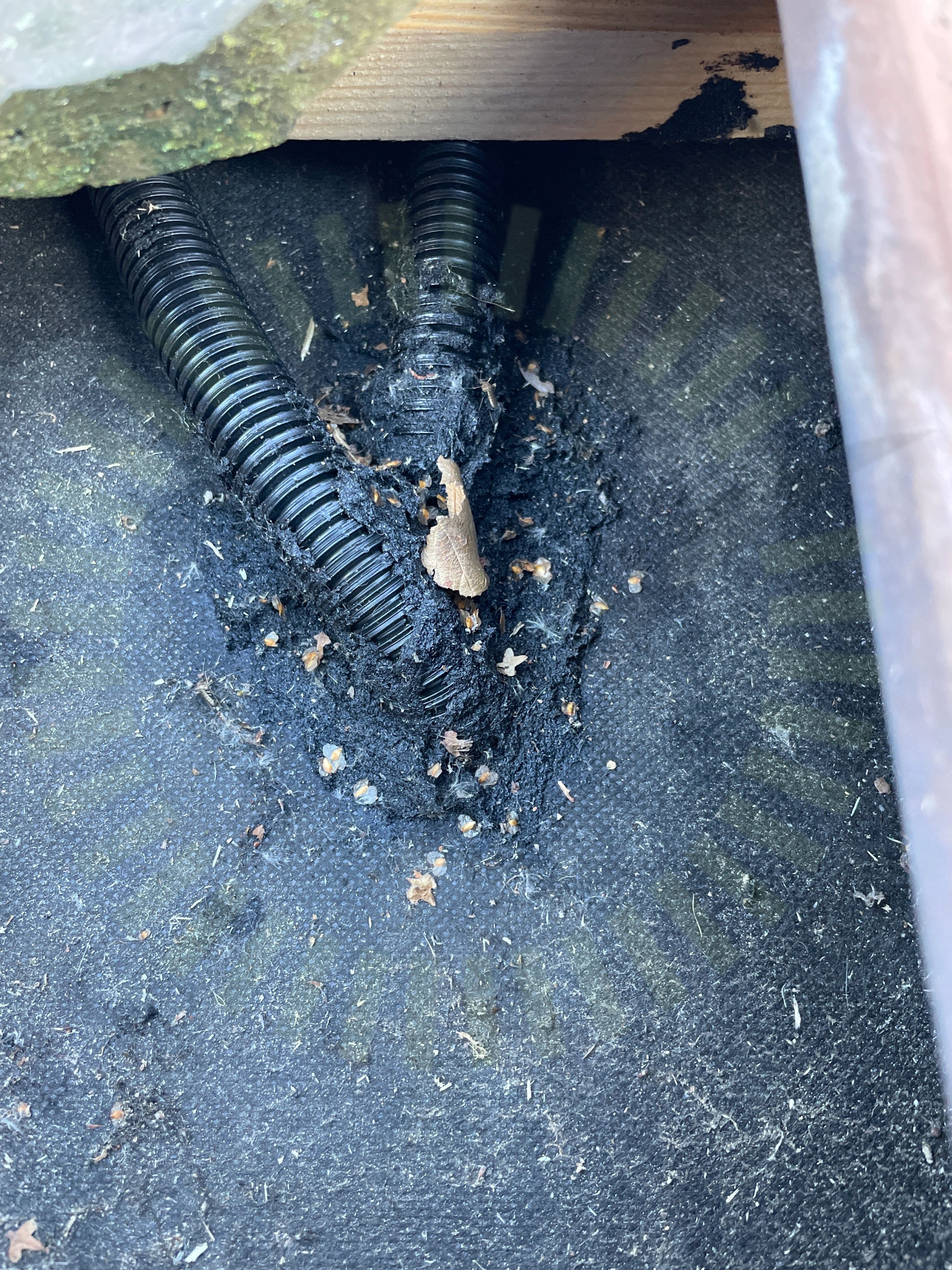

6.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.4 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

6.5 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Detta gäller Fält 1.1.

Snö- och vindlastberäkning

6.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/22

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

1/6

7.1 Infästning

Inte godkänd

Kapslingen infästning är inte beständig. Infästningar till undercentral är bristfällig. 3 av de 4 skruvarna sitter inte på rätt position i hålbilden.

Godkända kontrollpunkter

5/6

IP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
