Besiktningsrapport
8.7
Installation genom
Svea Solar
Datum
29 mars 2023
Ort
Ytterby, Västra Götalands län
Klämmornas placering
Kopplingslåda
Skenornas infästning
+ 7
88% godkända
12% ej godkända
Om installationen
Paneler
Risen: RSM40-8 385-405W
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/28

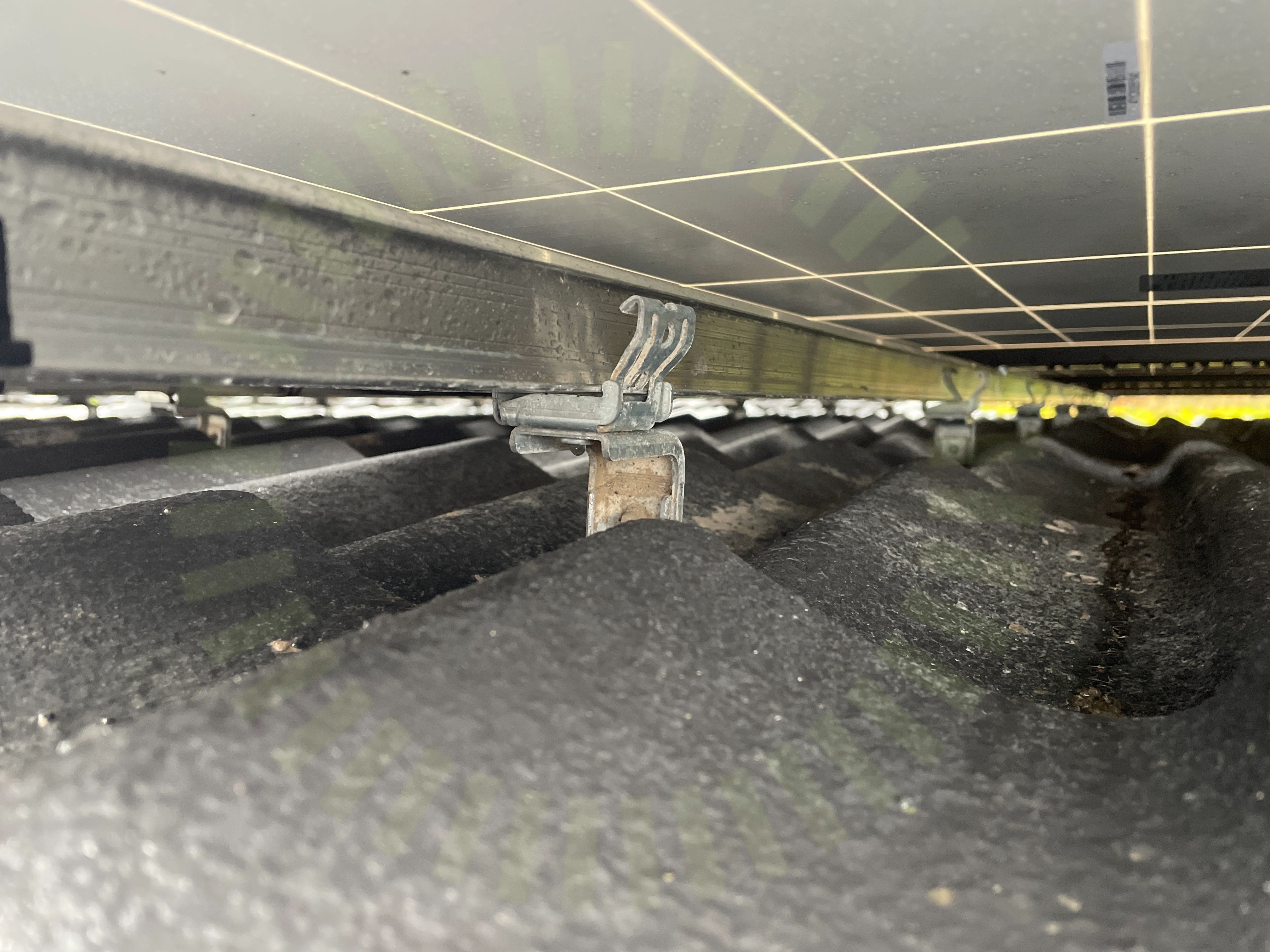

2.1 Förstärkningsskruv
Inte godkänd
Skenan är inte infäst korrekt. Förankringsskruv sitter endast i nedersta fästet. Vid denna installationer är fyra paneler monterade i höjd, då krävs ytterligare förankring.

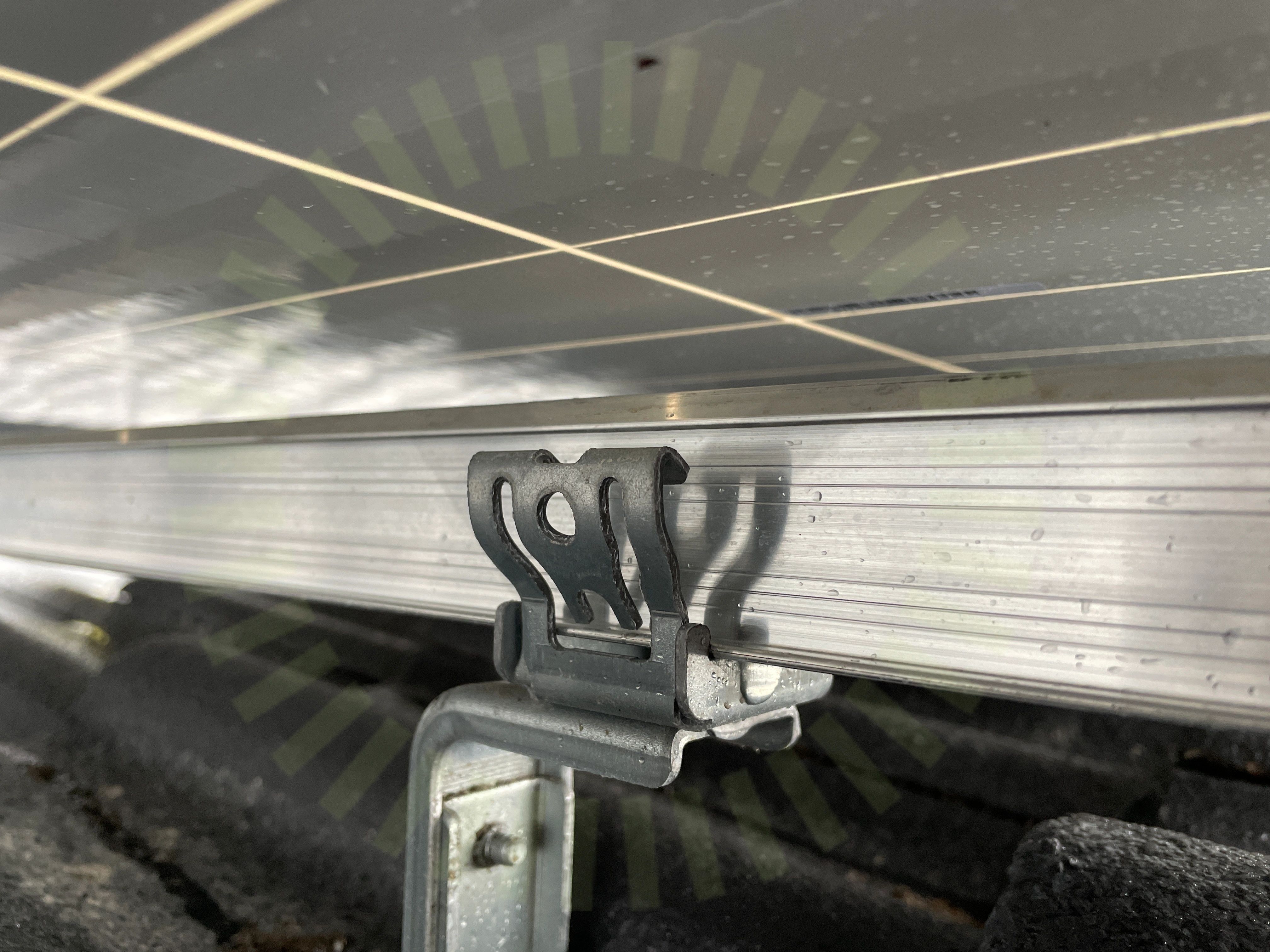

2.2 Skenornas infästning
Inte godkänd
Gaffel låser inte mot fläns
2.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
2.4 Takgenomföring
Rekommendation
Takgenomföring ej tillgänglig för inspektion då den är utförd under panelerna. I slutdokumentationen rekommenderas att bild bifogas då många genomföringar historiskt varit bristfälliga.
Godkända kontrollpunkter
24/28
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
3/18
3.1 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.
3.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.

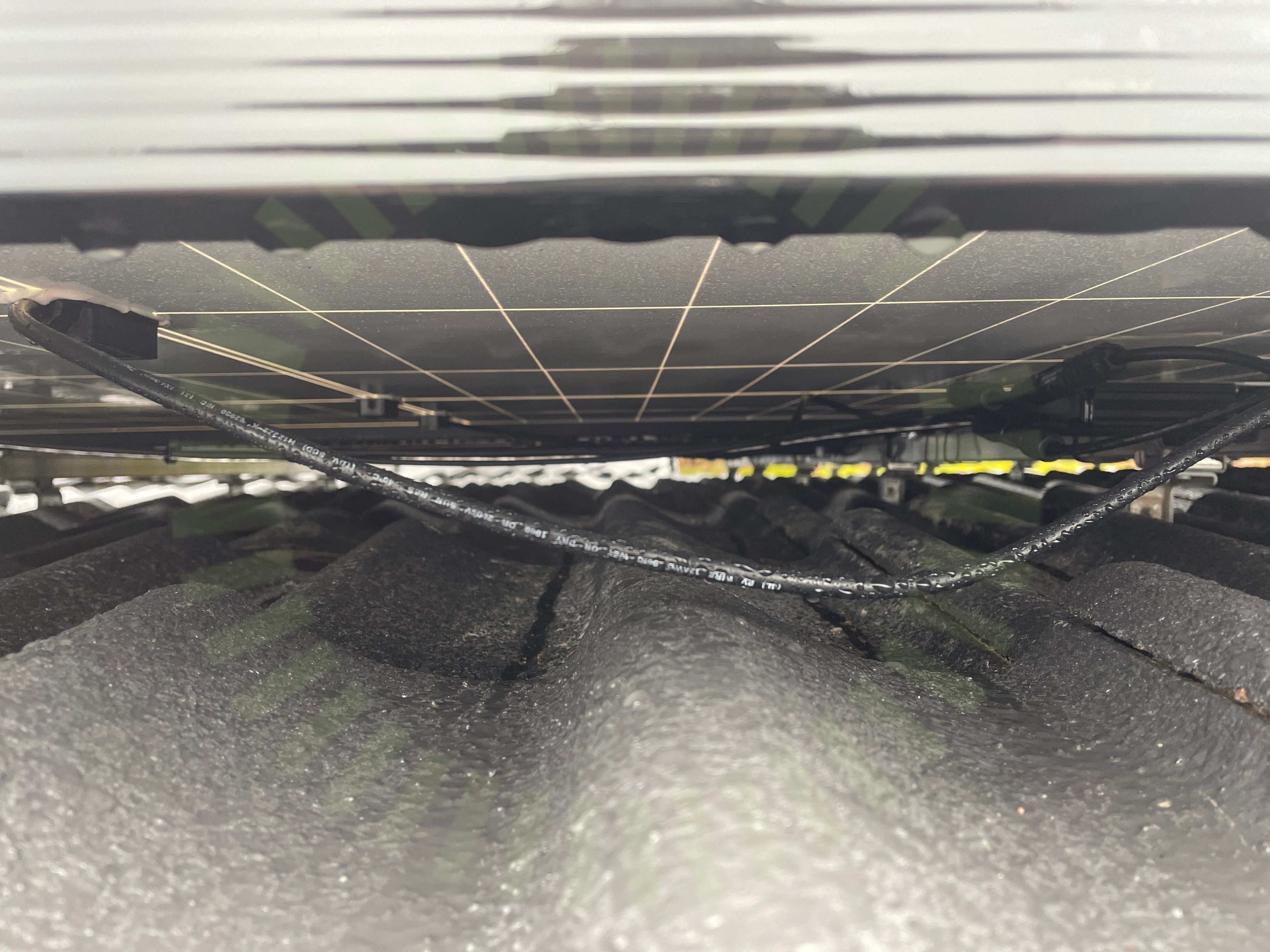

3.3 Kopplingslåda
Inte godkänd
Ej dragavlastat
Godkända kontrollpunkter
15/18
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Varselmärkning
Anmärkningar
1/4
5.1 Tillförlitligt fäst
Inte godkänd
Klisterlappar lösa redan efter några veckor. Ska fästas varaktigt.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
4/28

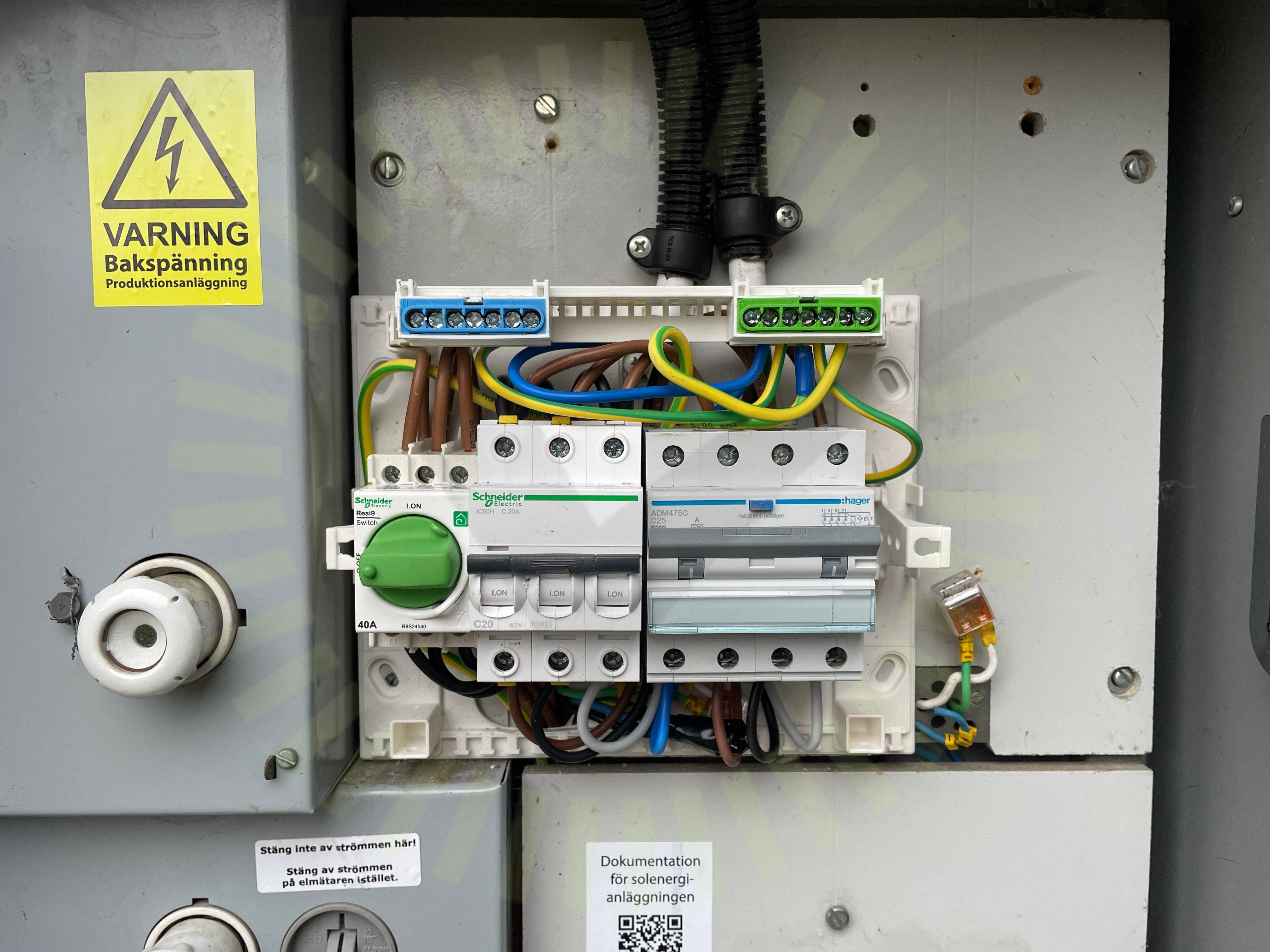

6.1 Anslutning
Inte godkänd
PEN ledare uppfyller inte area krav på kabel.
6.2 Fastsäkring av växelriktare
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Skruv saknas på höger sida.

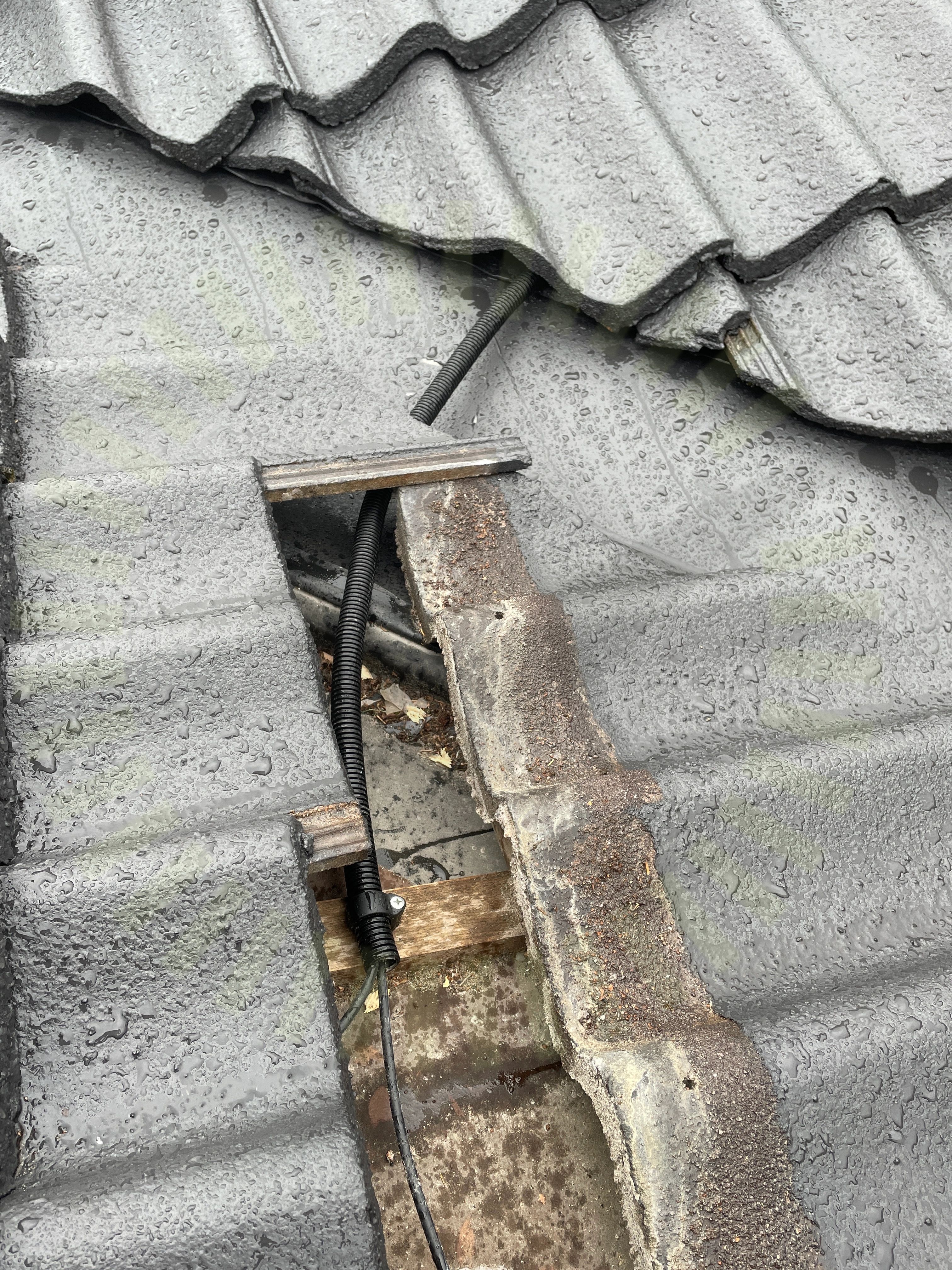

6.3 DC Kablage förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd samt ligger oskyddade mellan takpanna och läkt. Slangen kommer trycka ränndalspannan ur position

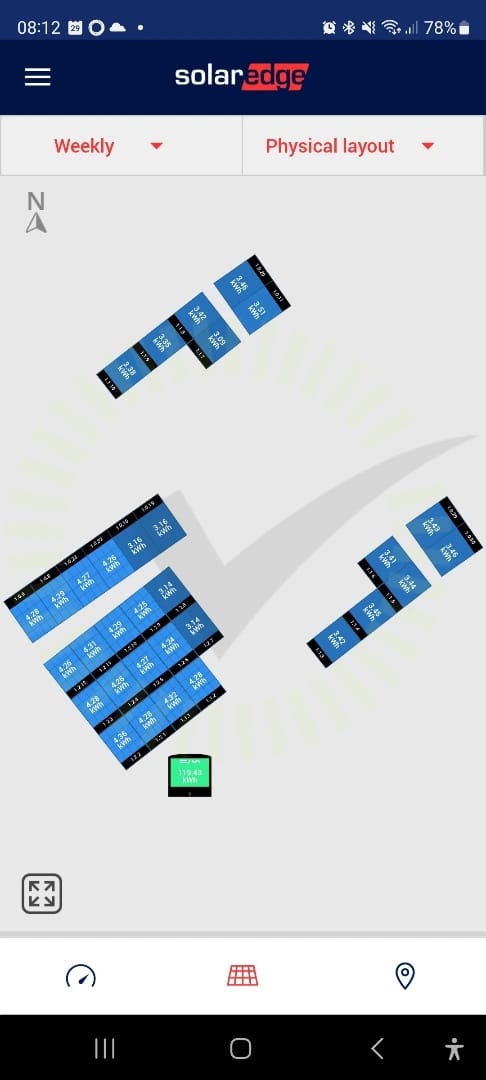

6.4 Strängdesign
Inte godkänd
Sträng är förlagd så paneler underpresterar. Solaredge förordar i detta fallet en sträng i stället för två. En årlig produktionsökning med 420 kWh blir resultatet av att seriekoppla de båda strängarna. Minsta antal optimerare i en sträng är just 16 och i egenkontrollen står noterat att problem att mäta upp 16 optimerare har funnits.
