Besiktningsrapport

8.4

Installation av

Elteknik i Lund

Datum

6 oktober 2023

Ort

Bara, Skåne län

Klämmornas placering

Klämmornas storlek

Skenornas överhäng

+ 4

87% godkända

13% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Solis: S5-GR3P(3-20)K

Tillbehör

Undercentral

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Astronergy: CHSM54M(BL)-HC (16)Tak 1, ESDEC Lutande Panntak (29)Undercentral (9)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt. Mätningar visar tre olika uppmätta spänningsvärden på strängar. Framsidan på 27 paneler är uppdelad i två strängar som går på samma MPPT. Strängar som går in i samma MPPT ska vara av samma storlek.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

2/16

2.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

Godkända kontrollpunkter

14/16

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/26

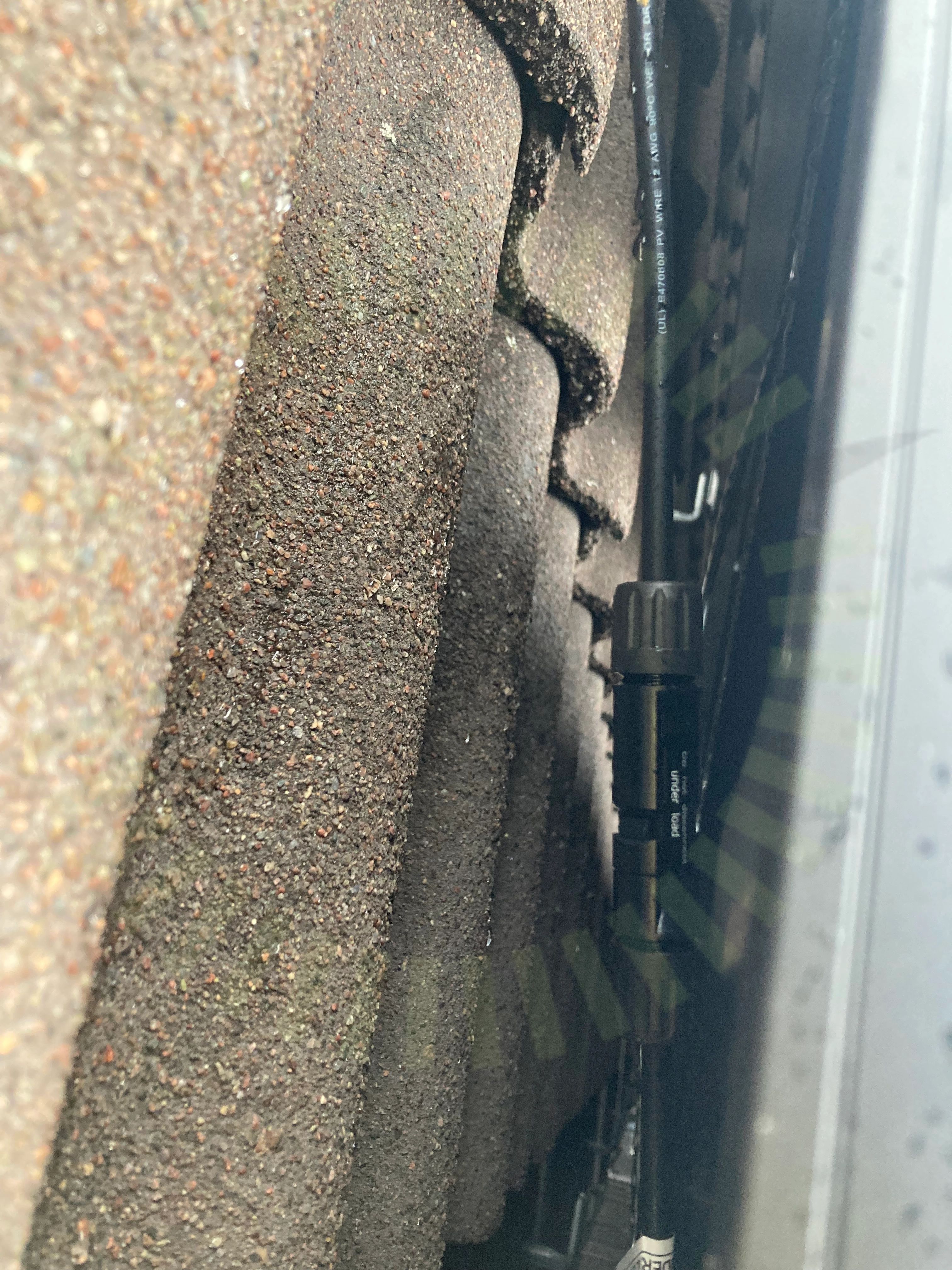

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

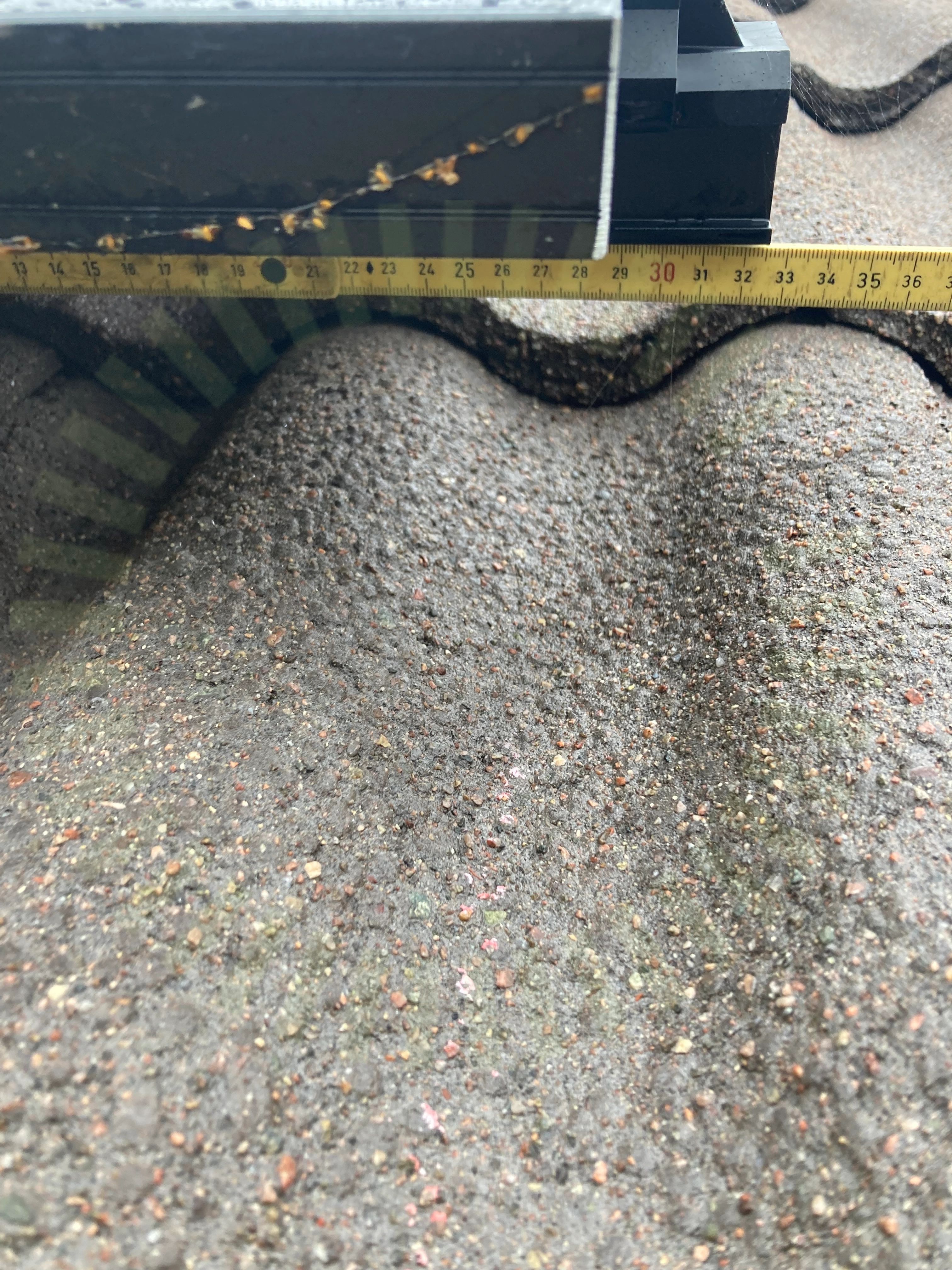

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Ordinarie layout har ändrats. Högsta uppmätta mått 900 mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/26

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/7

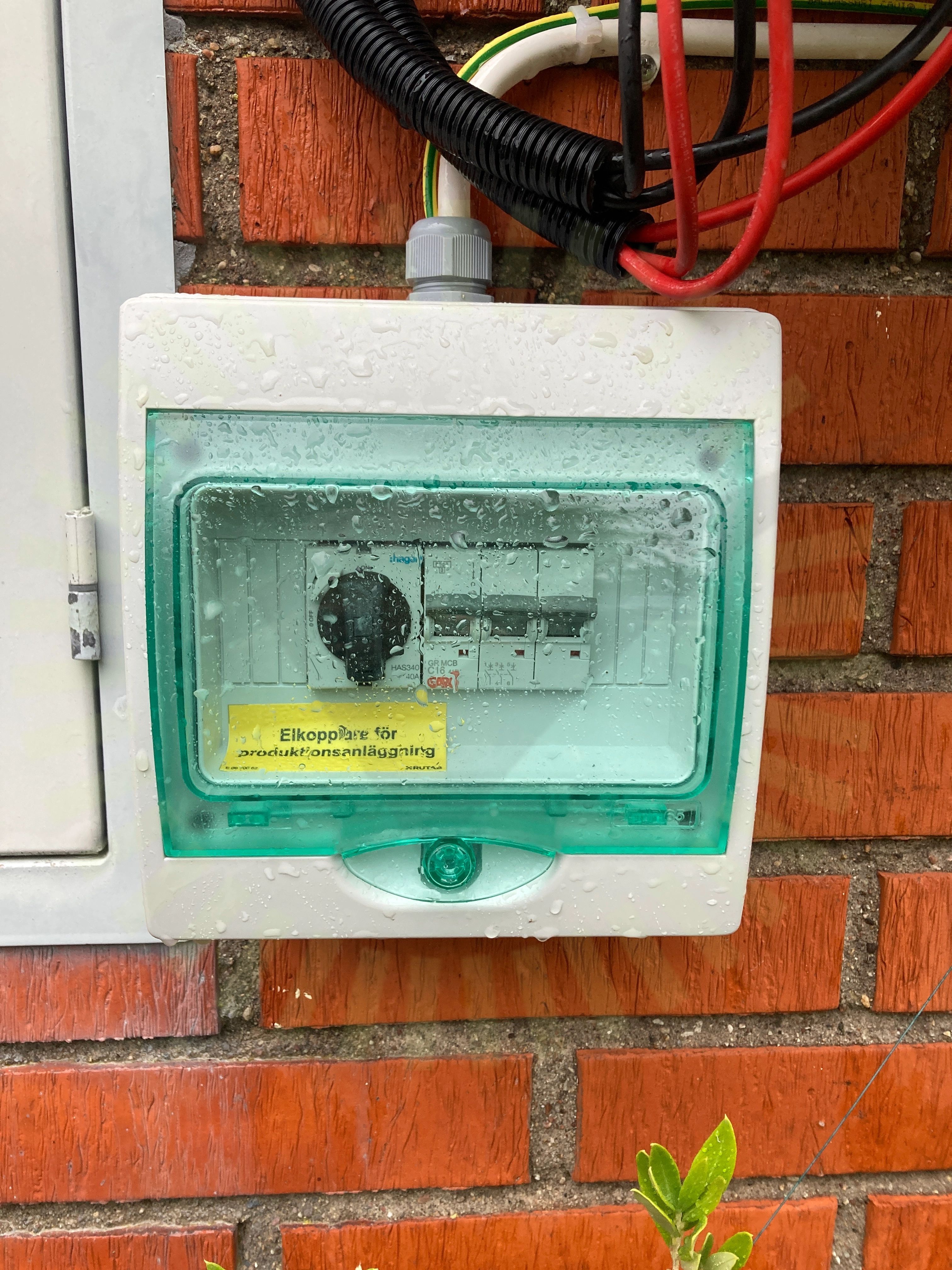

4.1 Förskruvningar

Inte godkänd

Två kablar går in i en förskruvning avsedd för en kabel. Förskruvningen sitter på ovansidan av kapsling som växelriktaren anslutits i. Vatten kommer ta sig in genom förskruvningen.

Godkända kontrollpunkter

6/7

Böjradie

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

4/34

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

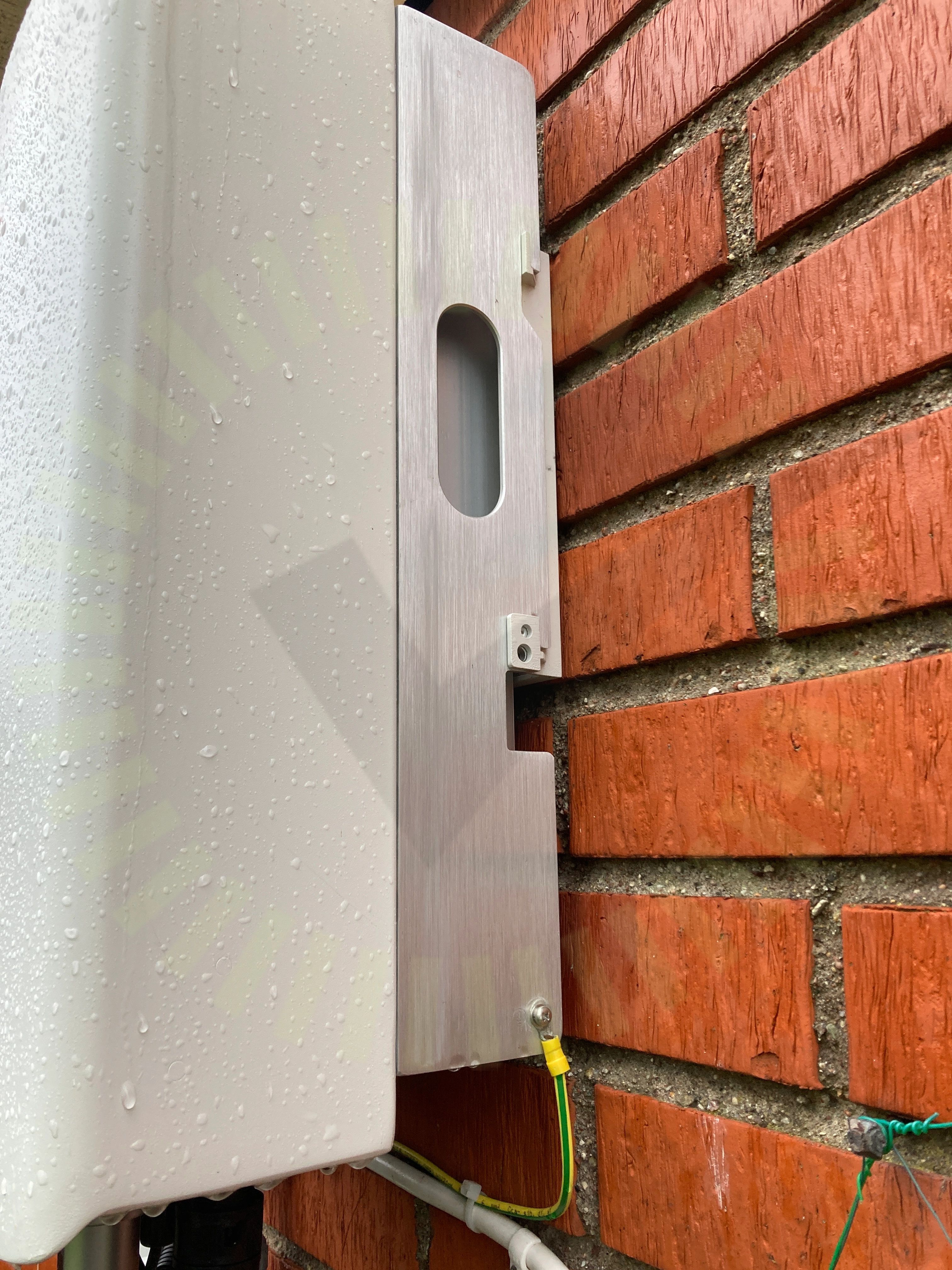

6.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar

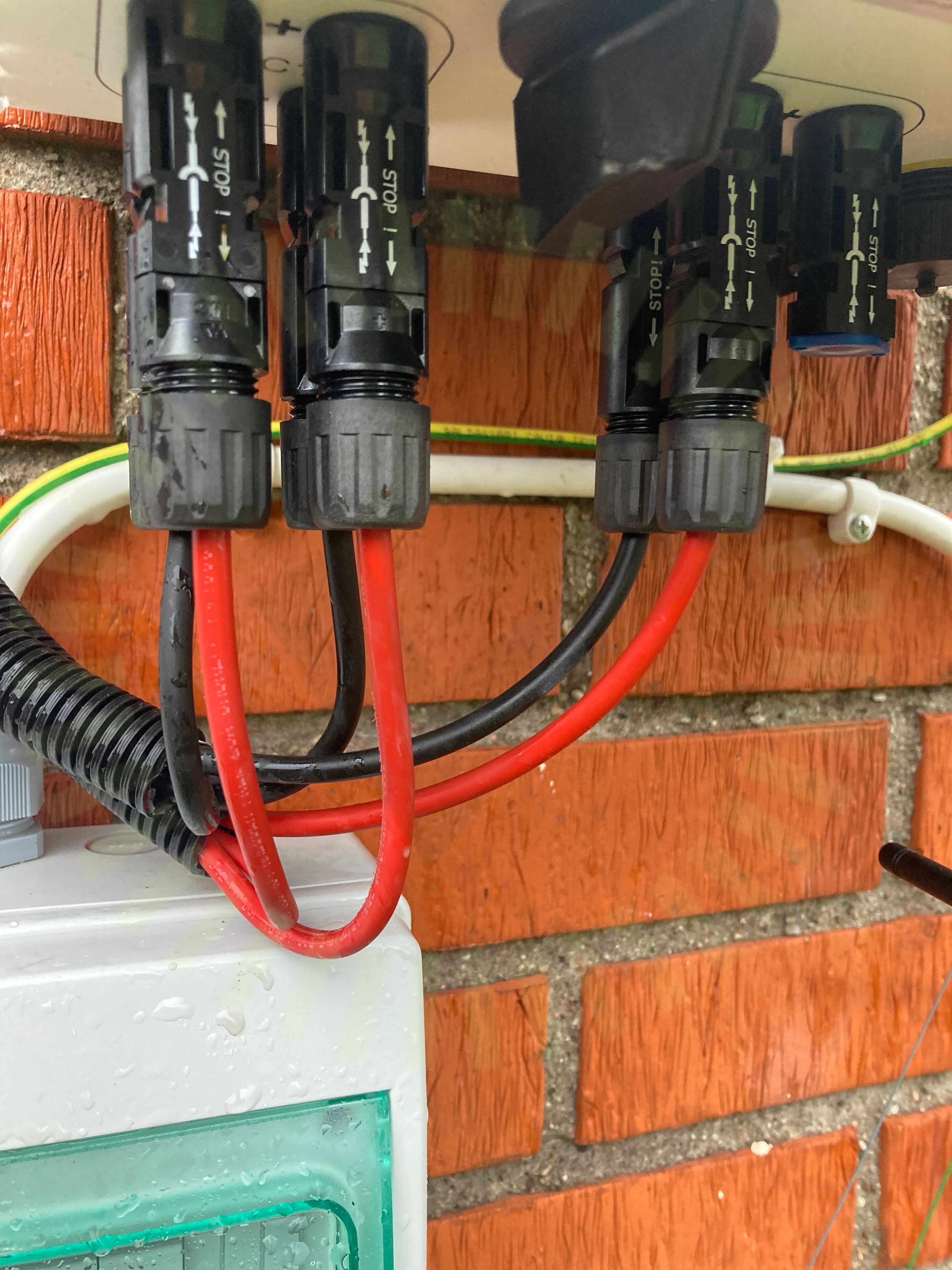

6.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras åt sida.

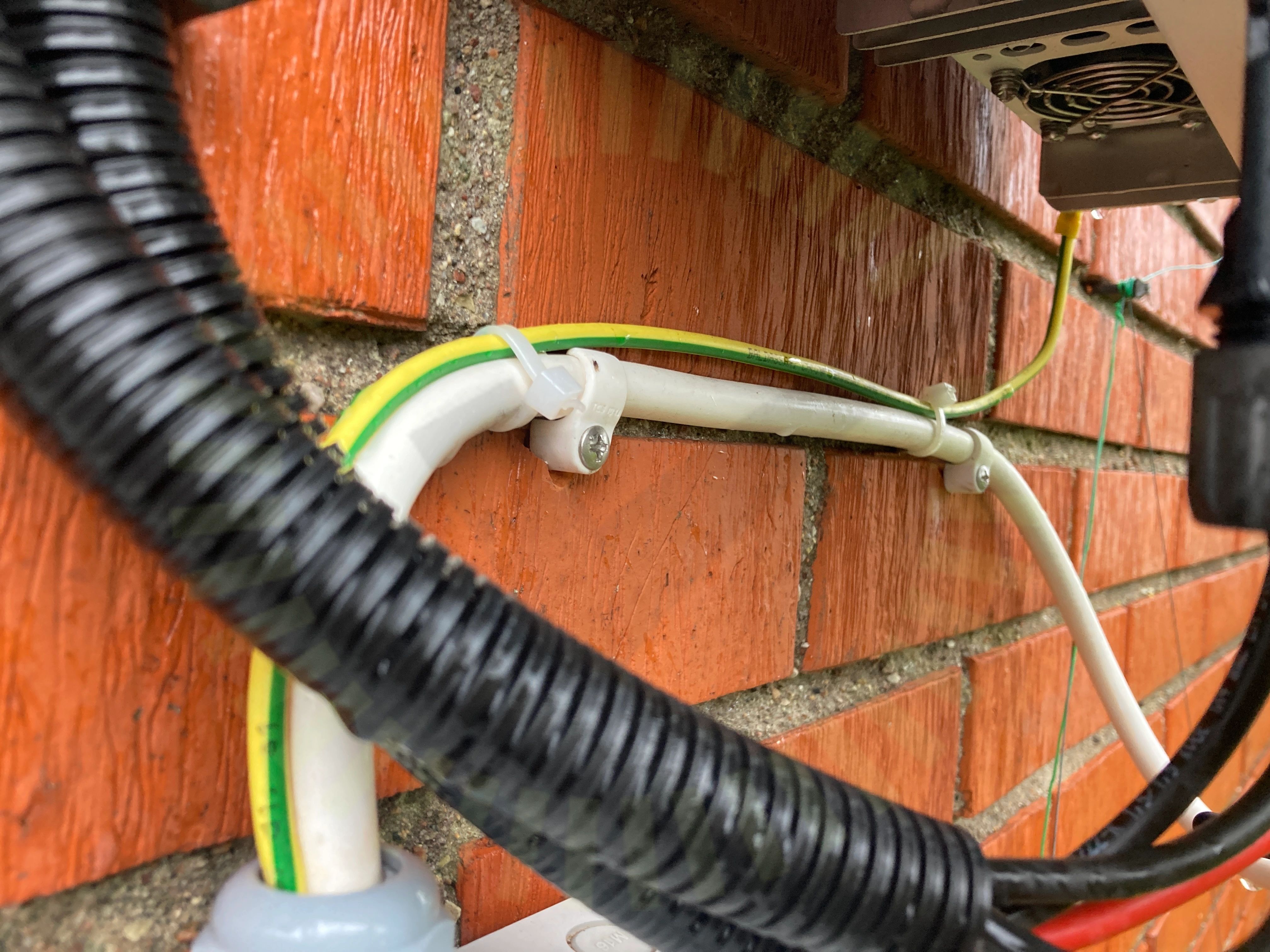

6.4 Väderbeständigt material

Inte godkänd

Buntband runt jordkabel ej väderbeständigt.

Godkända kontrollpunkter

28/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Enkelisolerade ledare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Säkringsdimension

Tillgänglighet

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34

DC Max Ström

Strängdesign
