Besiktningsrapport

8.1

Installation genom

Otovo

Datum

23 maj 2023

Ort

Sala, Västmanlands län

Skenans utstick för klämma

Plåtinfästning

Avstånd till yta

+ 3

83% godkända17% ej godkända

Om installationen

PanelerHyundai: HiE-S(410-425)DG

MontagesystemK2: SpeedRail

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörElmaterial: Kapsling

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, Hyundai: HiE-S(410-425)DG

Anmärkningar

2/13

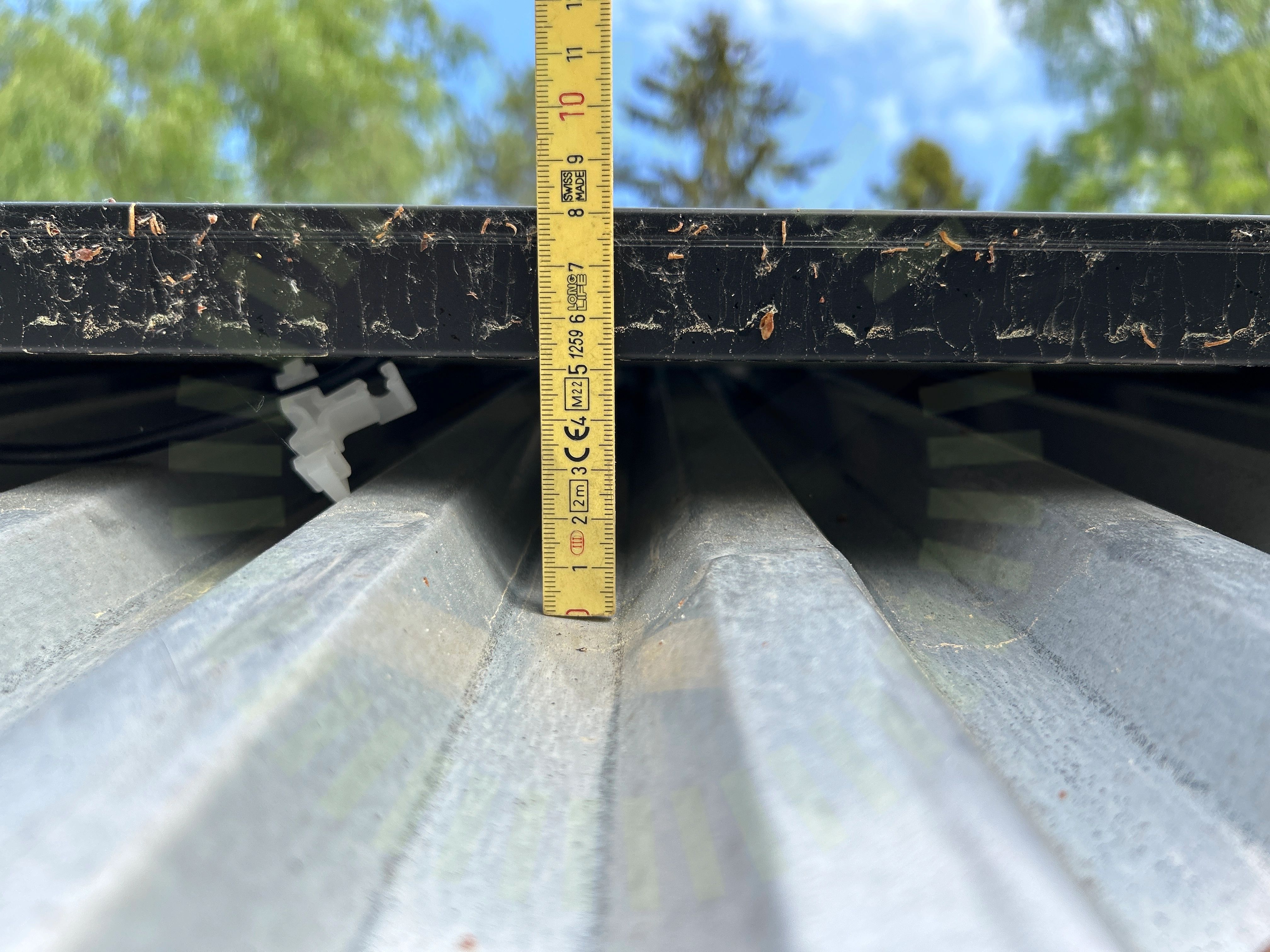

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

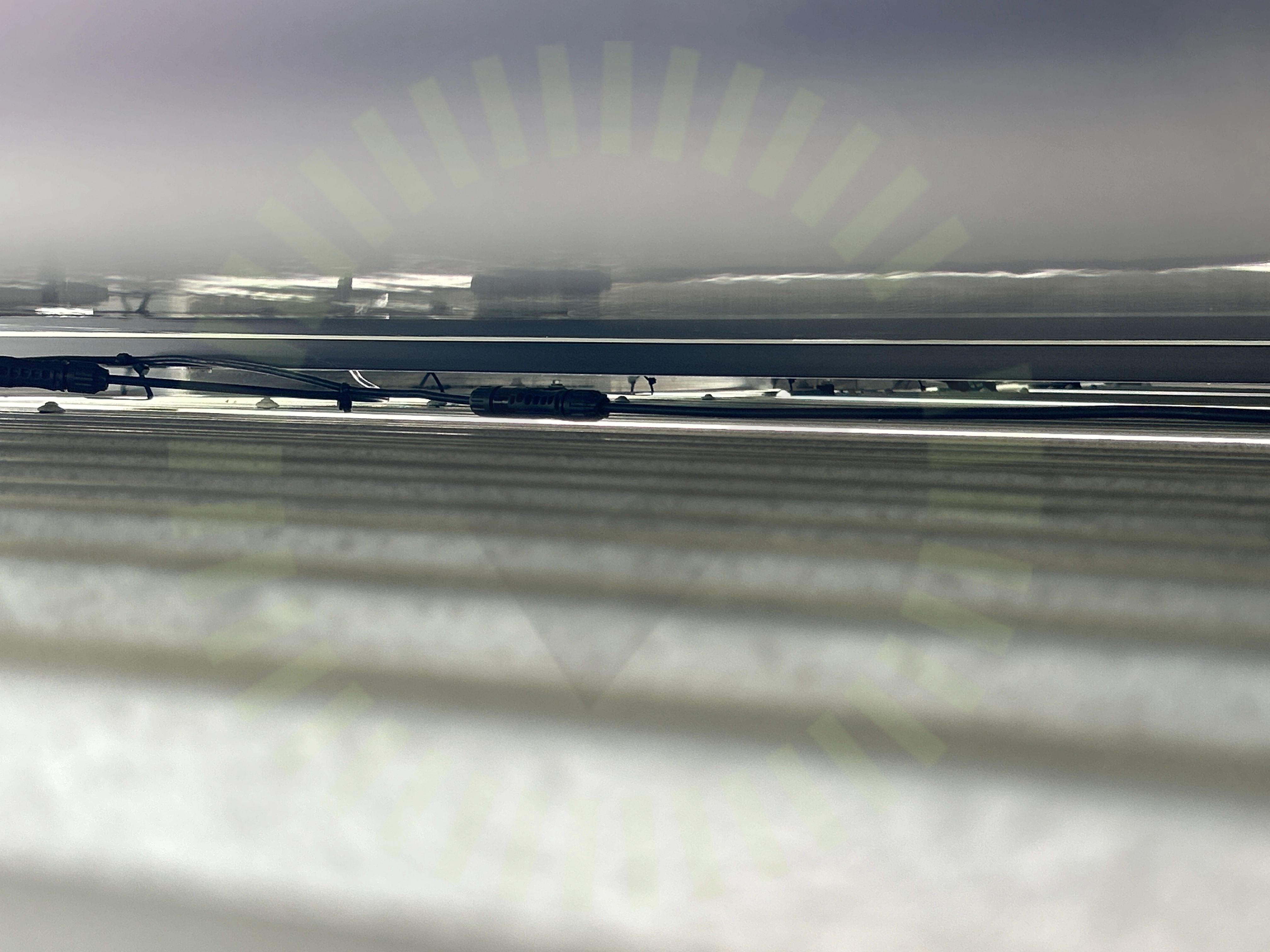

3.2 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

11/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, K2: SpeedRail

Anmärkningar

10/26

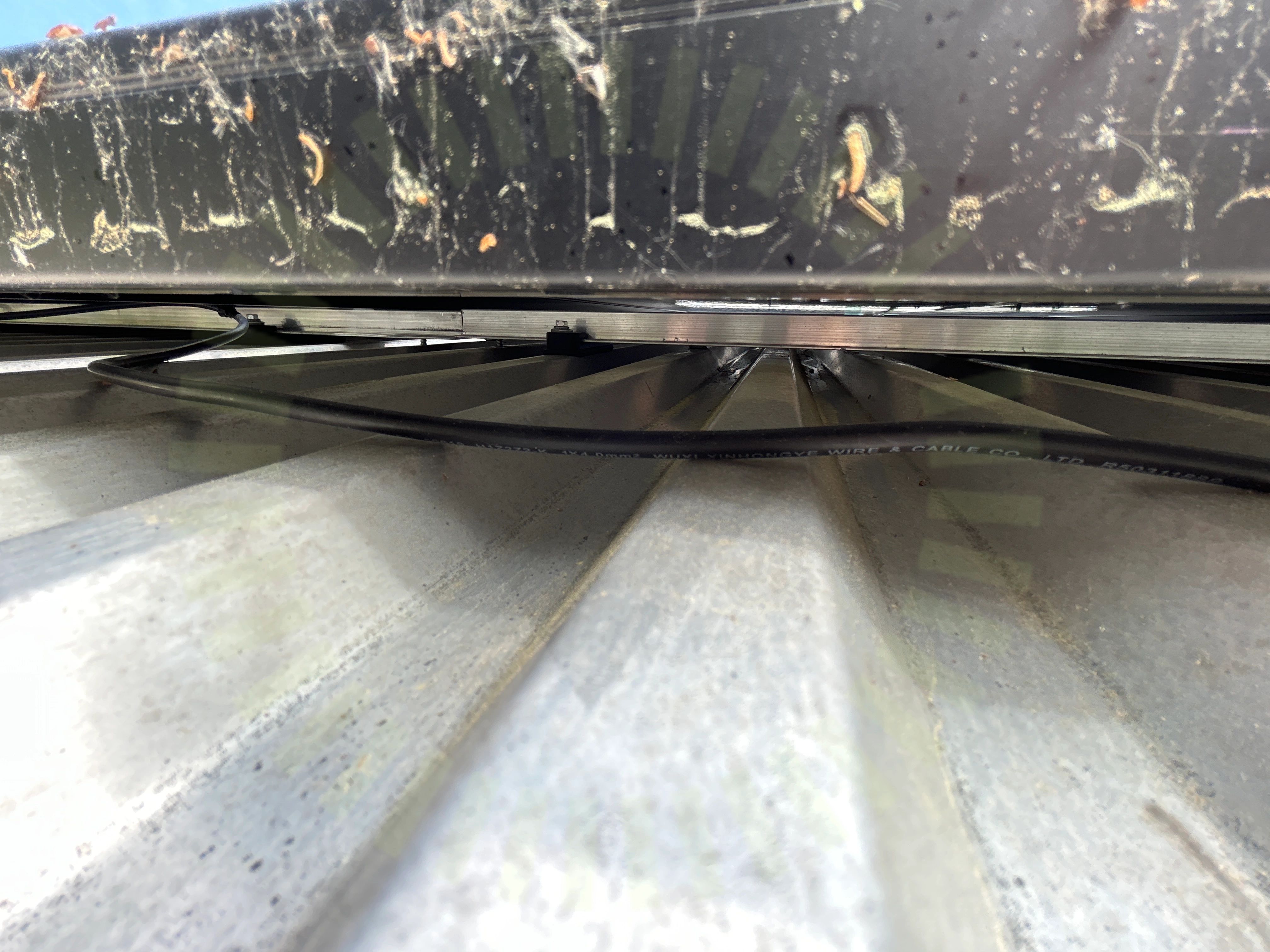

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

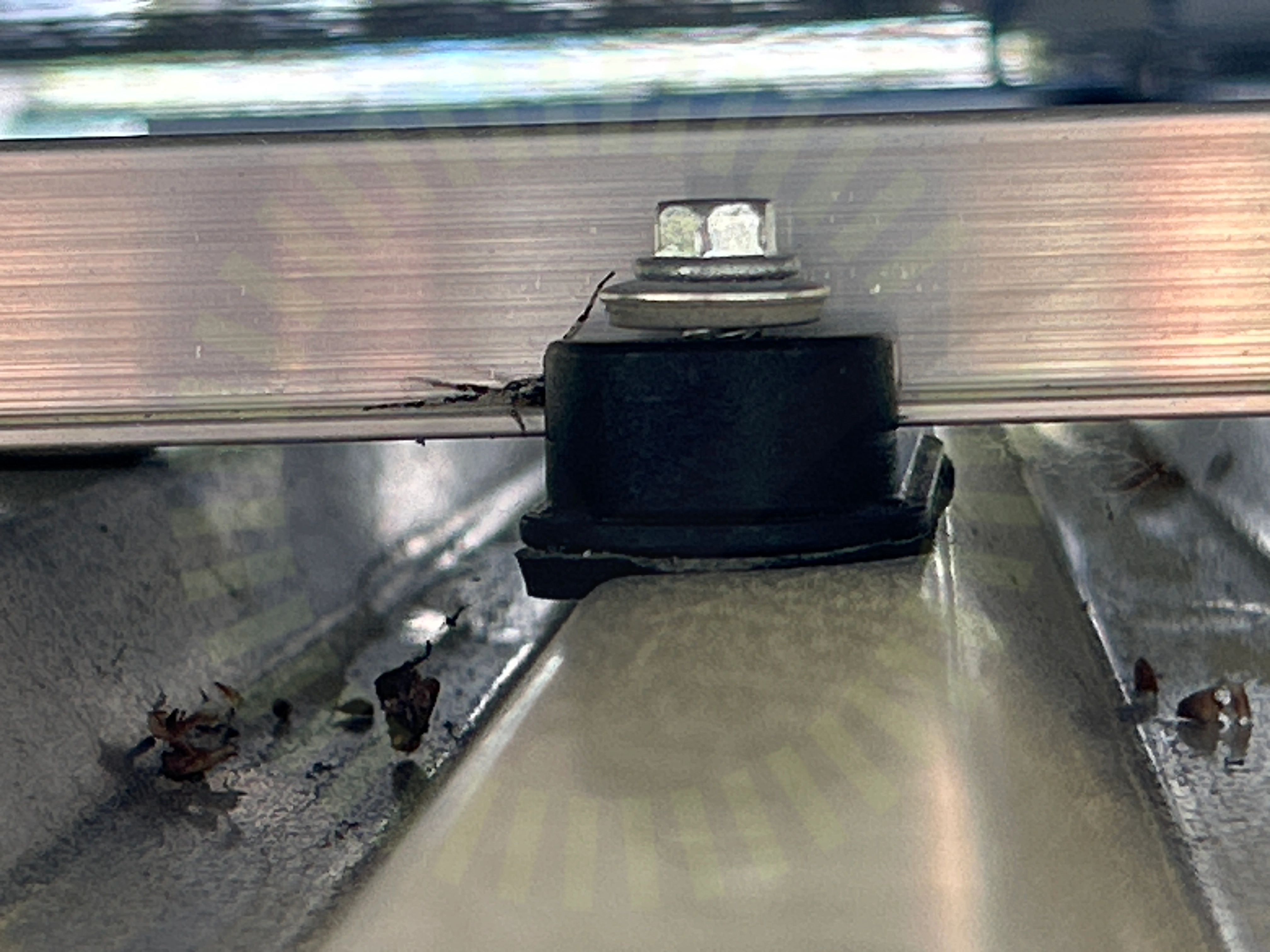

4.2 Plåtinfästning

Inte godkänd

Skruven är inte korrekt monterad i plåten.

SpeedRail Assembly EN V20 | 0123, Sida 10

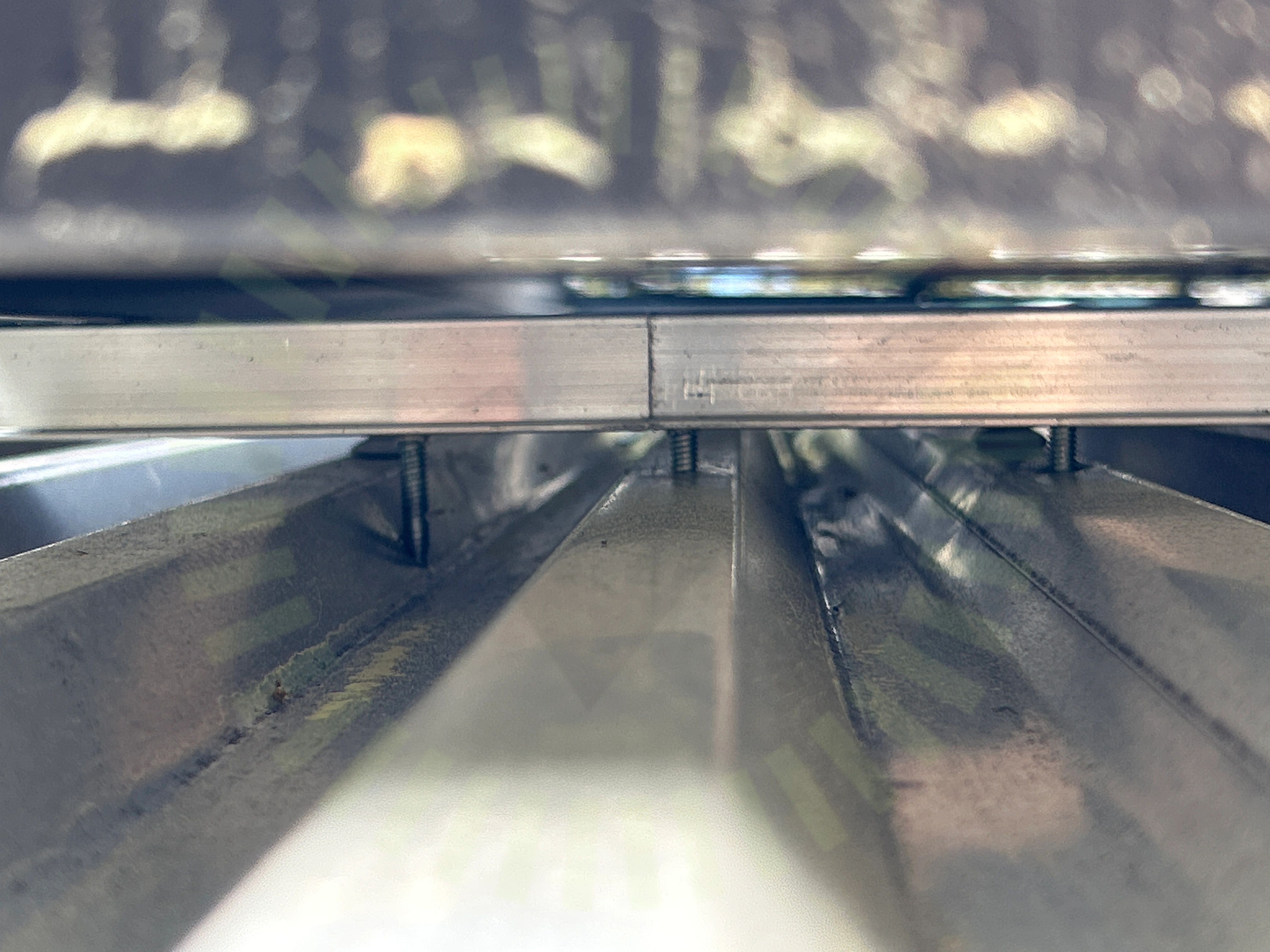

4.3 Skador

Inte godkänd

Fel skruv har använts vid skenskarvar. Skruven har penetrerat plåten.

4.4 SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning.

SpeedRail Assembly EN V20 | 0123, Sida 13

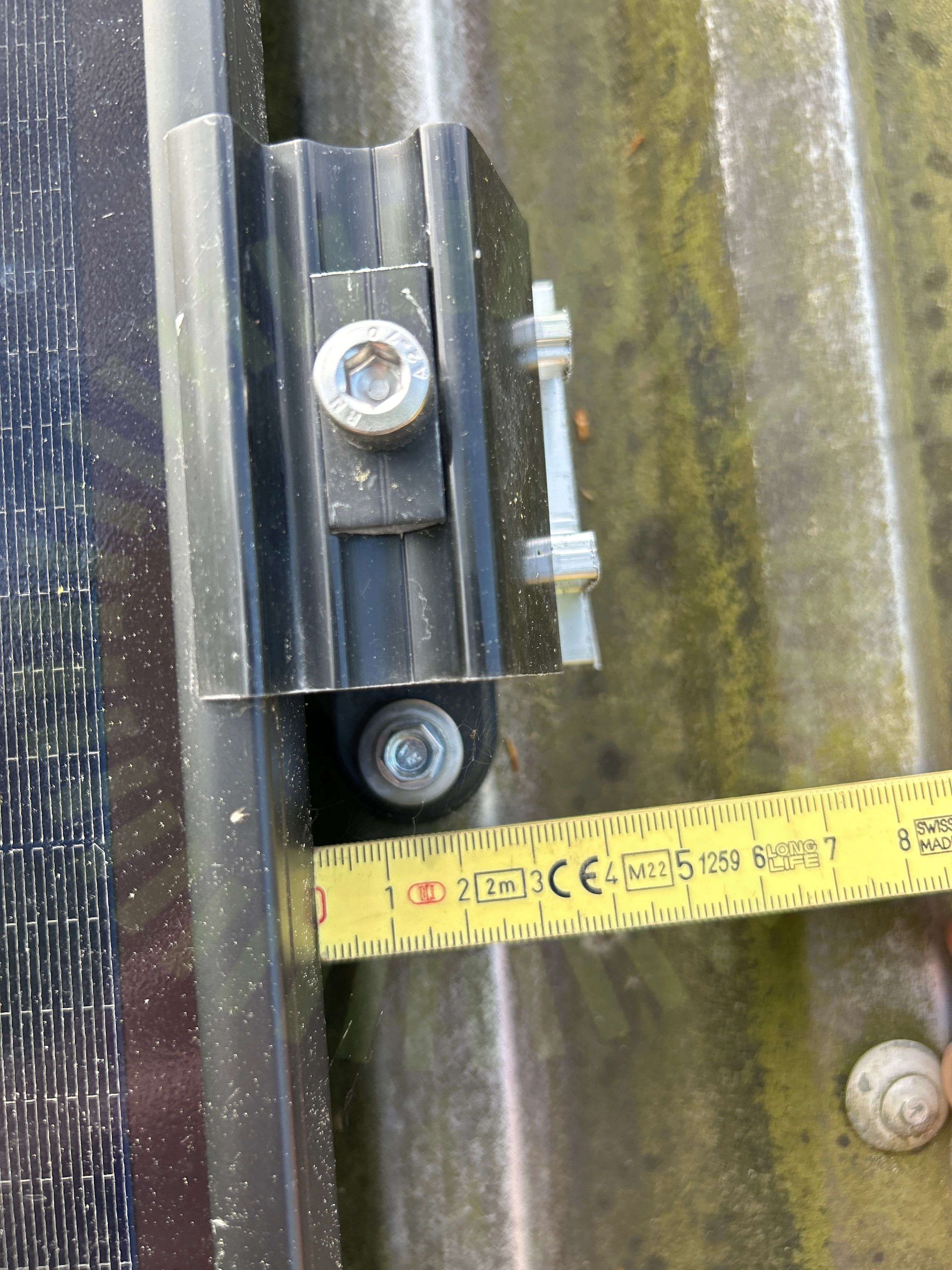

4.5 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

SpeedRail Assembly EN V20 | 0123, Sida 14

4.6 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Kontroll av överhäng inte tillgängligt.

Snö- och vindlastberäkning

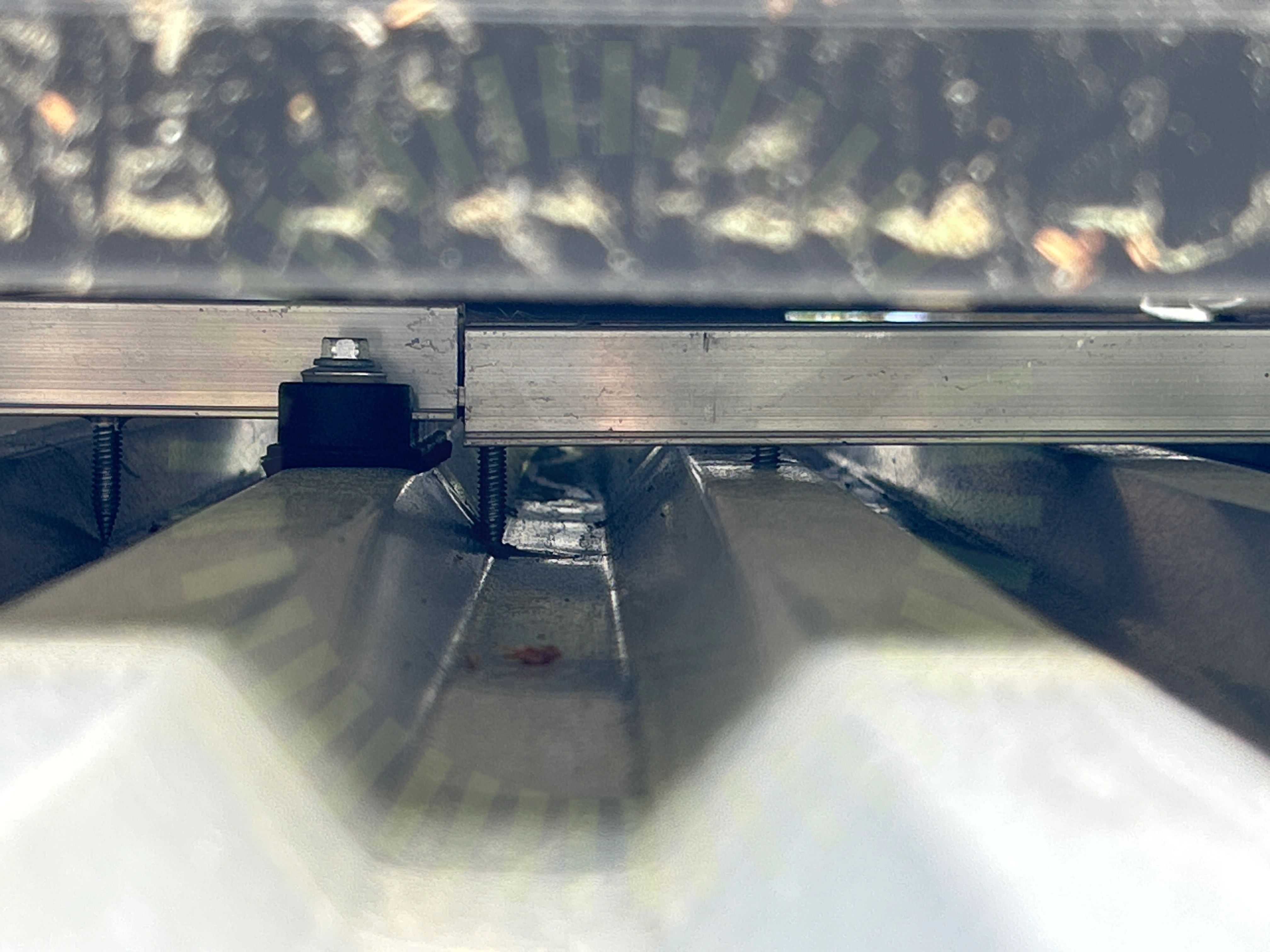

4.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

SpeedRail Assembly EN V20 | 0123, Sida 12

4.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

4.9 Takinformation

Inte godkänd

Lastberäkning saknas. Kontroll av angiven takinformation mot verklighet är inte möjligt.

Snö- och vindlastberäkning

4.10 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

SpeedRail Assembly EN V20 | 0123, Sida 13

Godkända kontrollpunkter

16/26

Använd plåtskruvAnvänd skruv för klämmaBredd av profiltoppenDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorTaklutningVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/32

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual XH EN 202206, Sida 17

Godkända kontrollpunkter

31/32

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
