2.1 Fastsäkring av produkt
Inte godkändStyrmodulen är inte fastsäkrad. Skruvar saknas in i väggen.
Solplanet: Ai-HB G2 Series Battery User Manual V02 11/23, Sida 21
Besiktningsrapport
9.7
Installation genom
WattNord AB
Datum
17 september 2025
Ort
Göteborg, Västra Götalands län
98% godkända2% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemTJB: Solentra Powerhook för bärläkt
VäxelriktareSolplanet: ASW05-12kH-T2-O
BatteriSolplanet: Ai-HB (075-200)A
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: EASTRON: SDM630
Installerad av WattNord AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/15Godkända kontrollpunkter
14/15Antal batterimodulerAvstånd närliggande objektBakomliggande materialBatteri PEDC anslutning LutningPlacering av batteriSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B54HBT
Godkända kontrollpunkter
19/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: TJB: Solentra Powerhook för bärläkt
Godkända kontrollpunkter
23/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaLäktens dimensionLäktinfästningMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

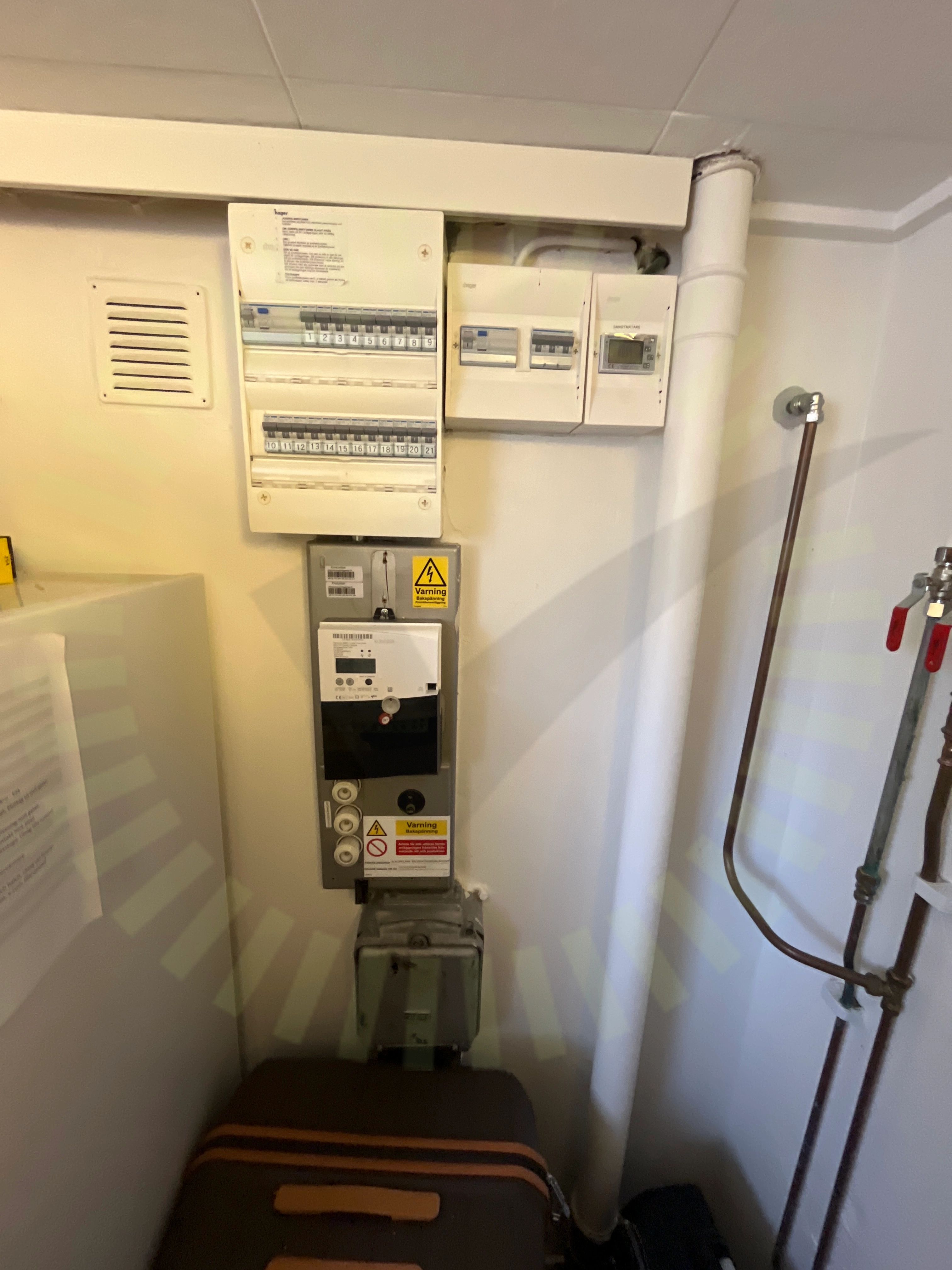

8.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/34

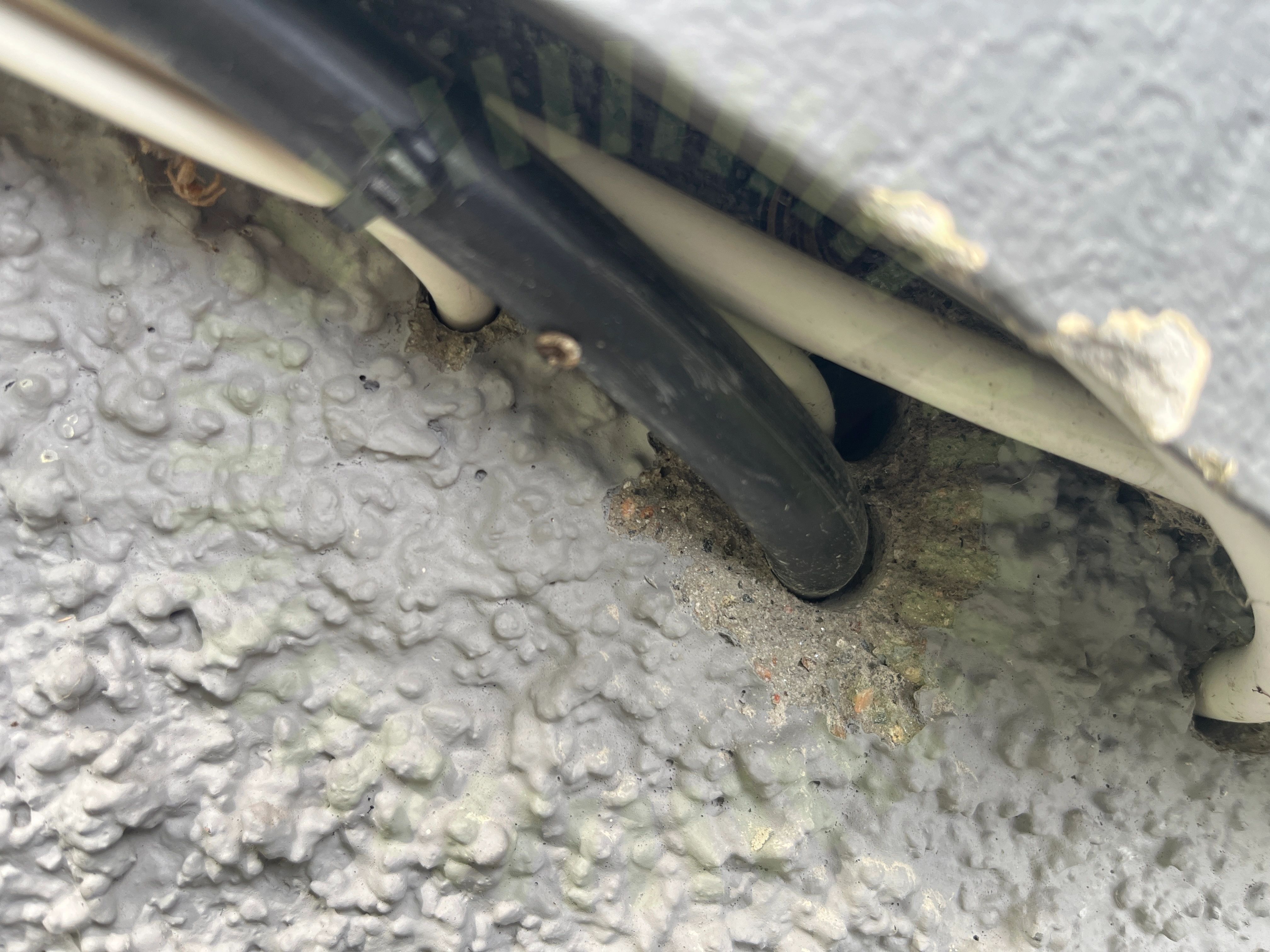

9.1 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
33/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
