Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Svea Solar

Datum

2 augusti 2023

Ort

INGELSTAD, Kronobergs län
Skenornas överhäng
Förstärkningsskruv
Kopplingslåda
87% godkända13% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema som är överlämnad är direkt vilseledande och saknar överensstämmelse med verkligheten. Projektmärkning saknas och antal strängar är fel

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26

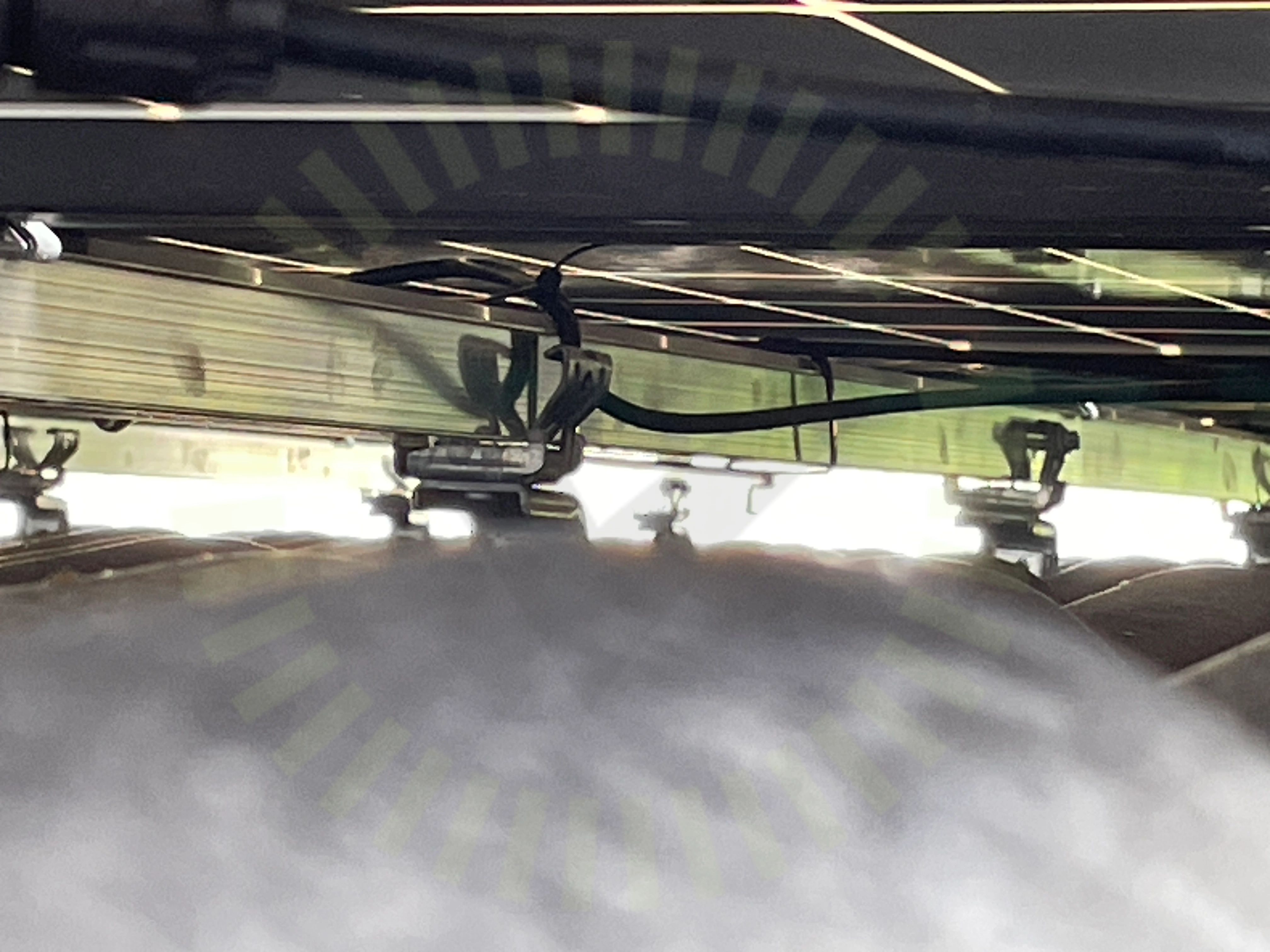

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

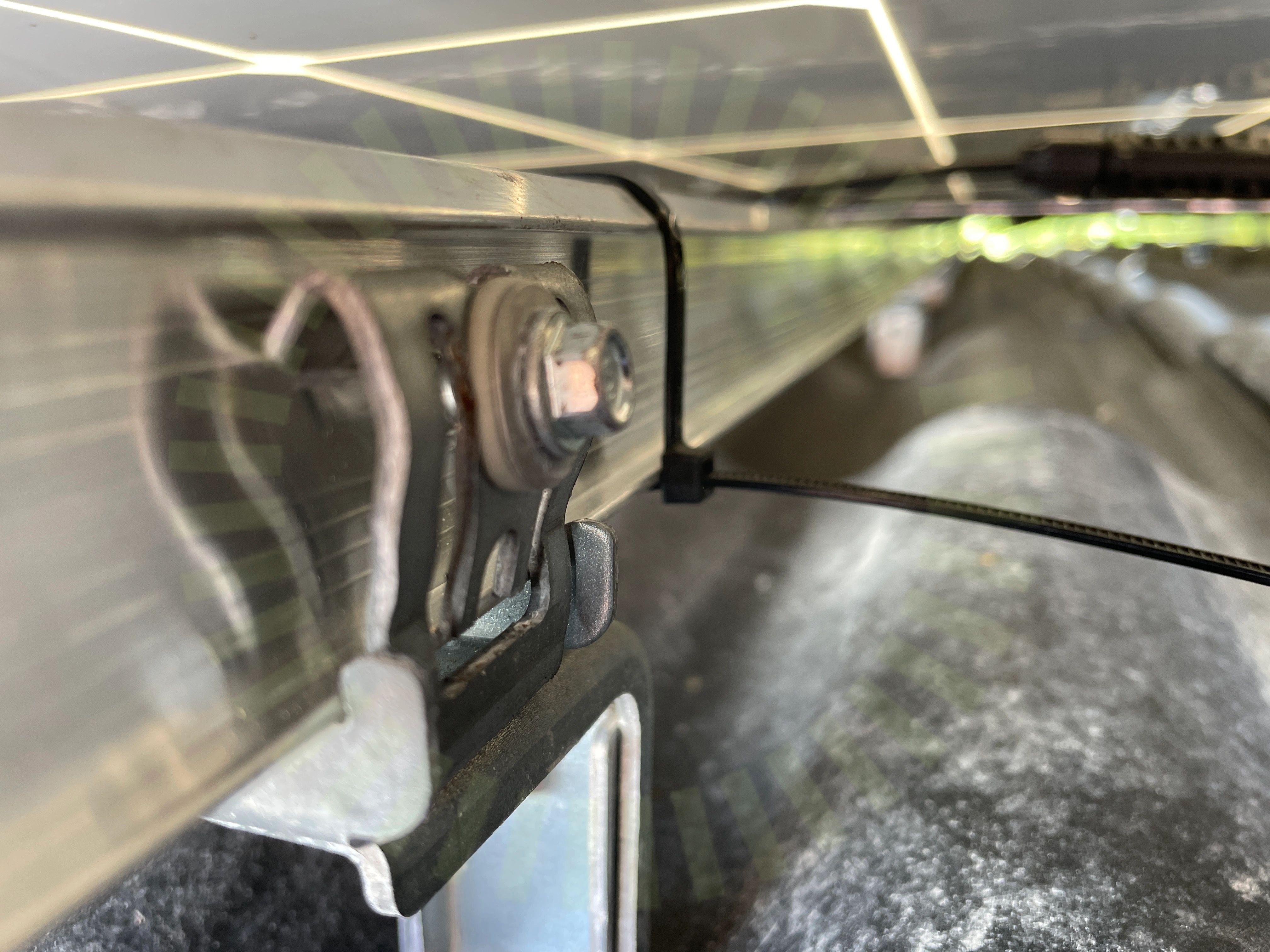

Förstärkningsskruv

2.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga i klickfalsen även vid förskruvade fästen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenans utstick för klämma

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm, uppmätt 9 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

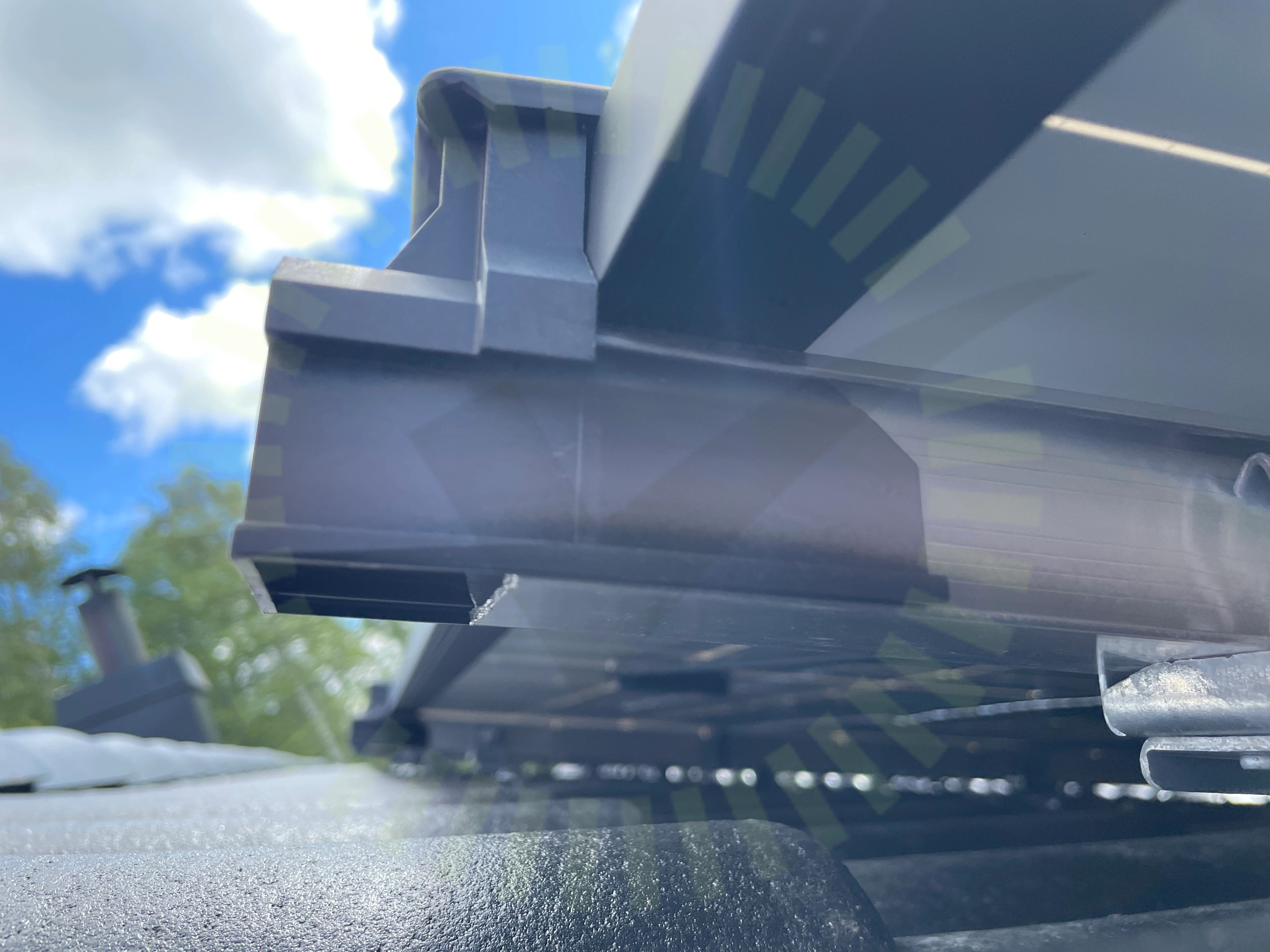

Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. 30 cm uppmätt

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

21/26
Främmande materialKlämmans dräneringshålKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-DE09.08 390-405W

Anmärkningar

4/16

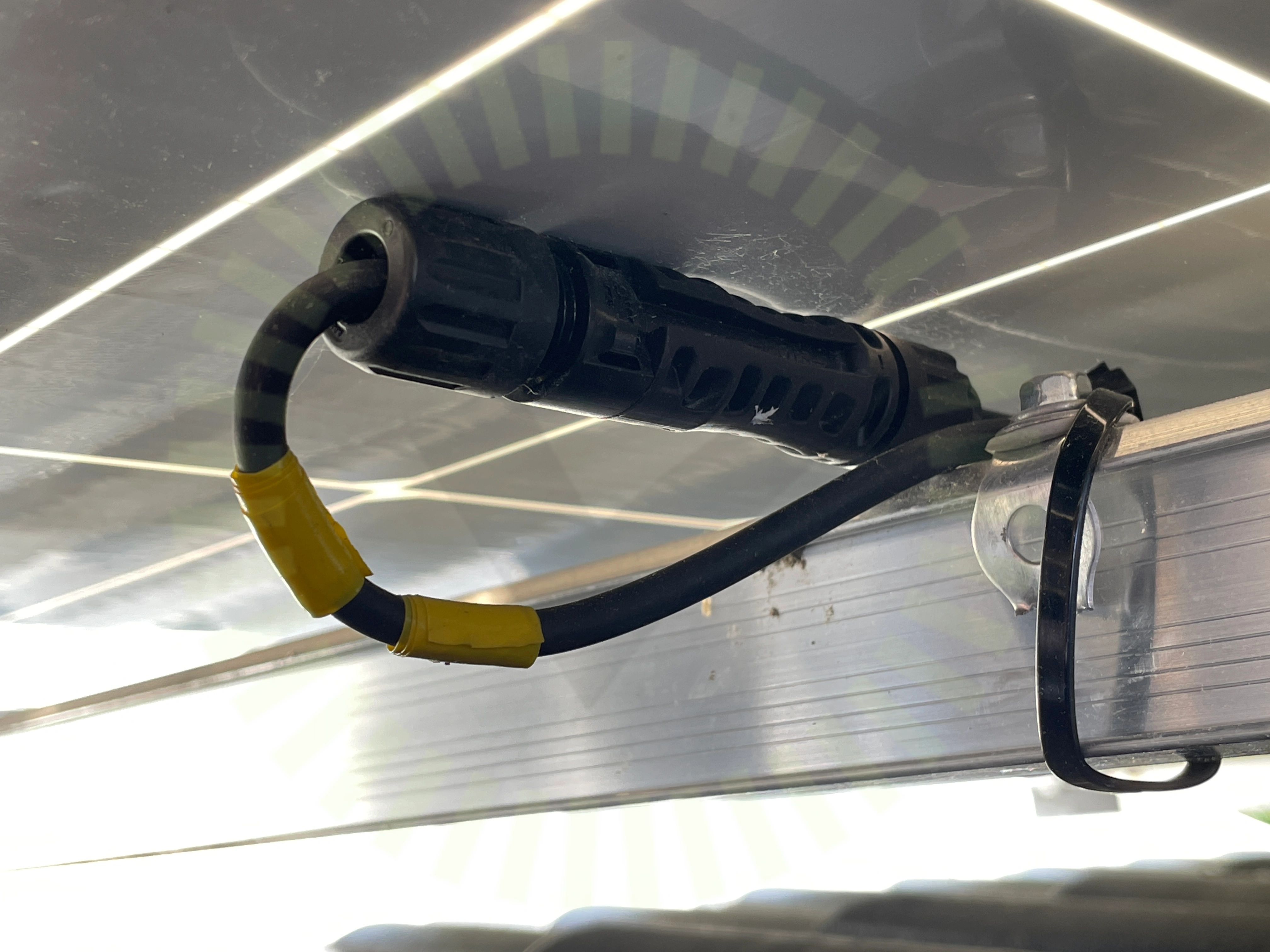

Kontaktdon stress pga kabelförläggning

3.1 Kontaktdon stress pga kabelförläggning

Inte godkänd

Kabel måste förläggas rakt in i kontakten minst 20 mm

Staubli Monteringsanvisning MA711

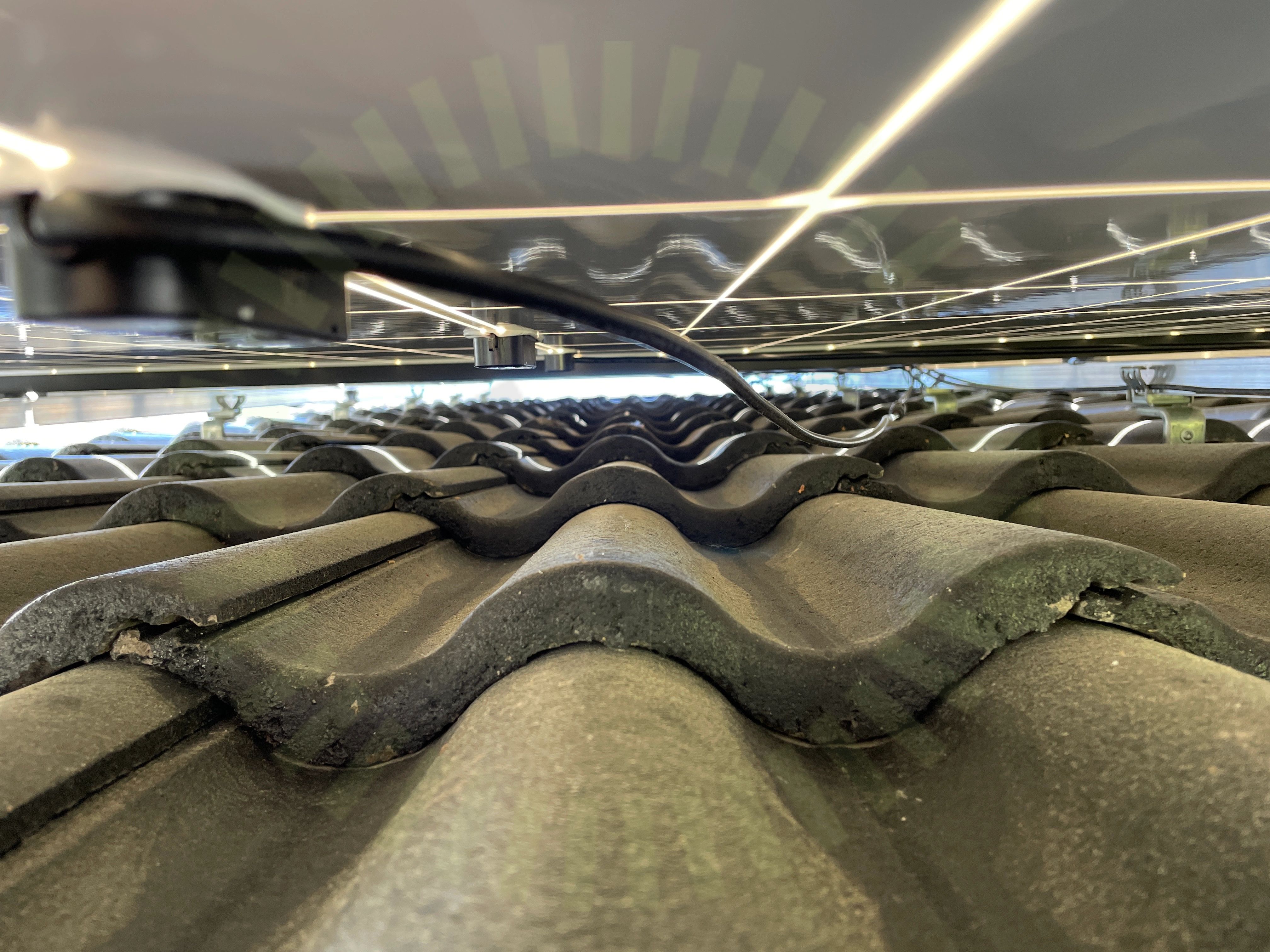

Kopplingslåda

3.2 Kopplingslåda

Inte godkänd

Kabel från kopplingslåda dras åt fel håll så stress uppstår

3.3 Strängförläggning

Inte godkänd

Plus och minus pol ska förläggas tätt för att minimera EMC påverkan. De två översta raderna bildar en loop och de två undre en andra loop

SEK 457. Sida 15

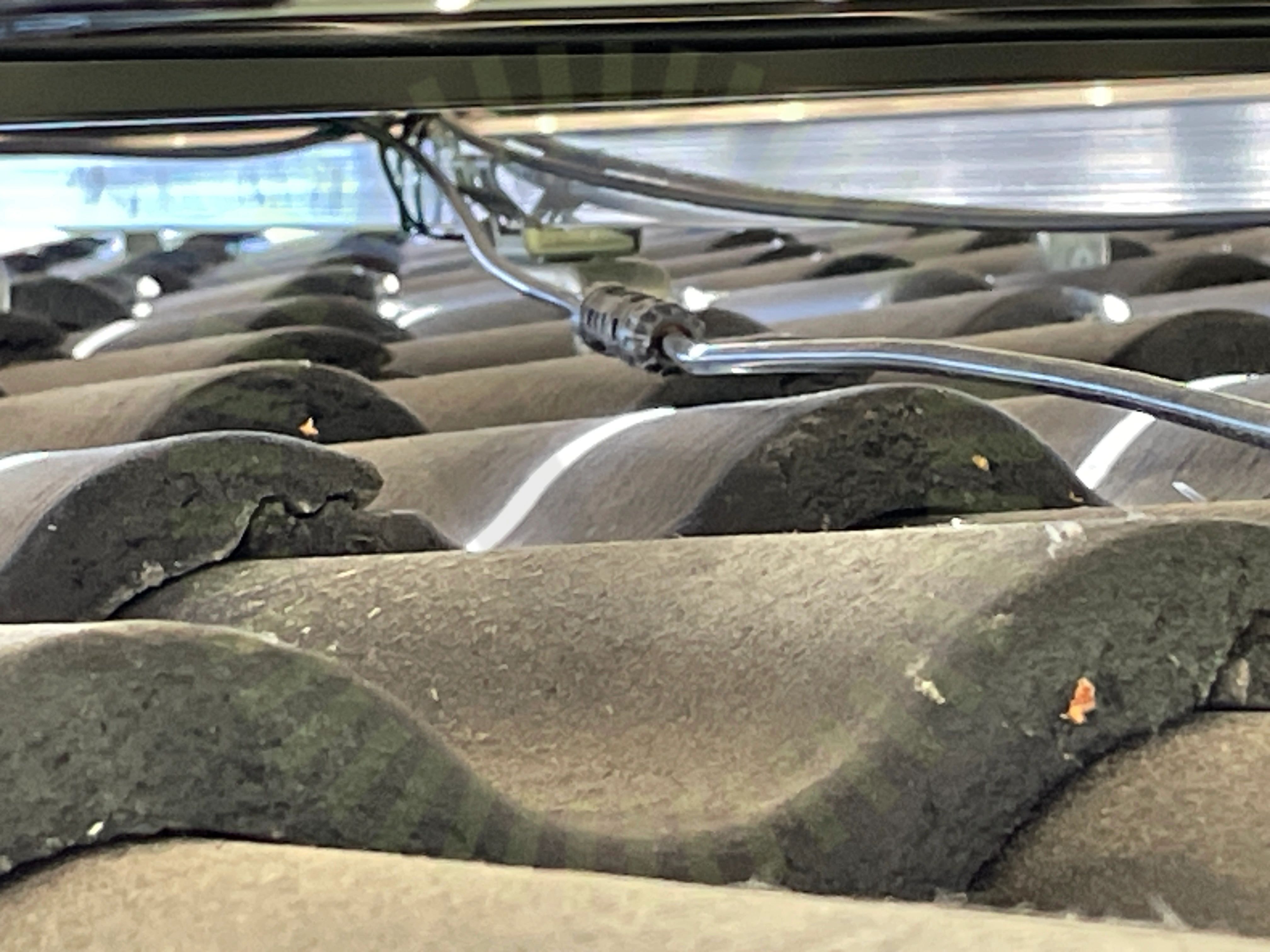

Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontaktdon varken uppfäst eller dragavlastad

Staubli Monteringsanvisning MA711

Godkända kontrollpunkter

12/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ram

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
