Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

PPAM Solkraft

Datum

23 januari 2024

Ort

BJÄRRED, Skåne län
Förbindelse av kontakter
Kopplingslåda böjradie
Stress på kontakter
79% godkända21% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano 525Wp
MontagesystemCWL infästningsplatta med Chiko skena
VäxelriktareSMA: SUNNY TRIPOWER 15000TL-25000TL
TillbehörSäkerhetsbrytare AC
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7
Egenskaper

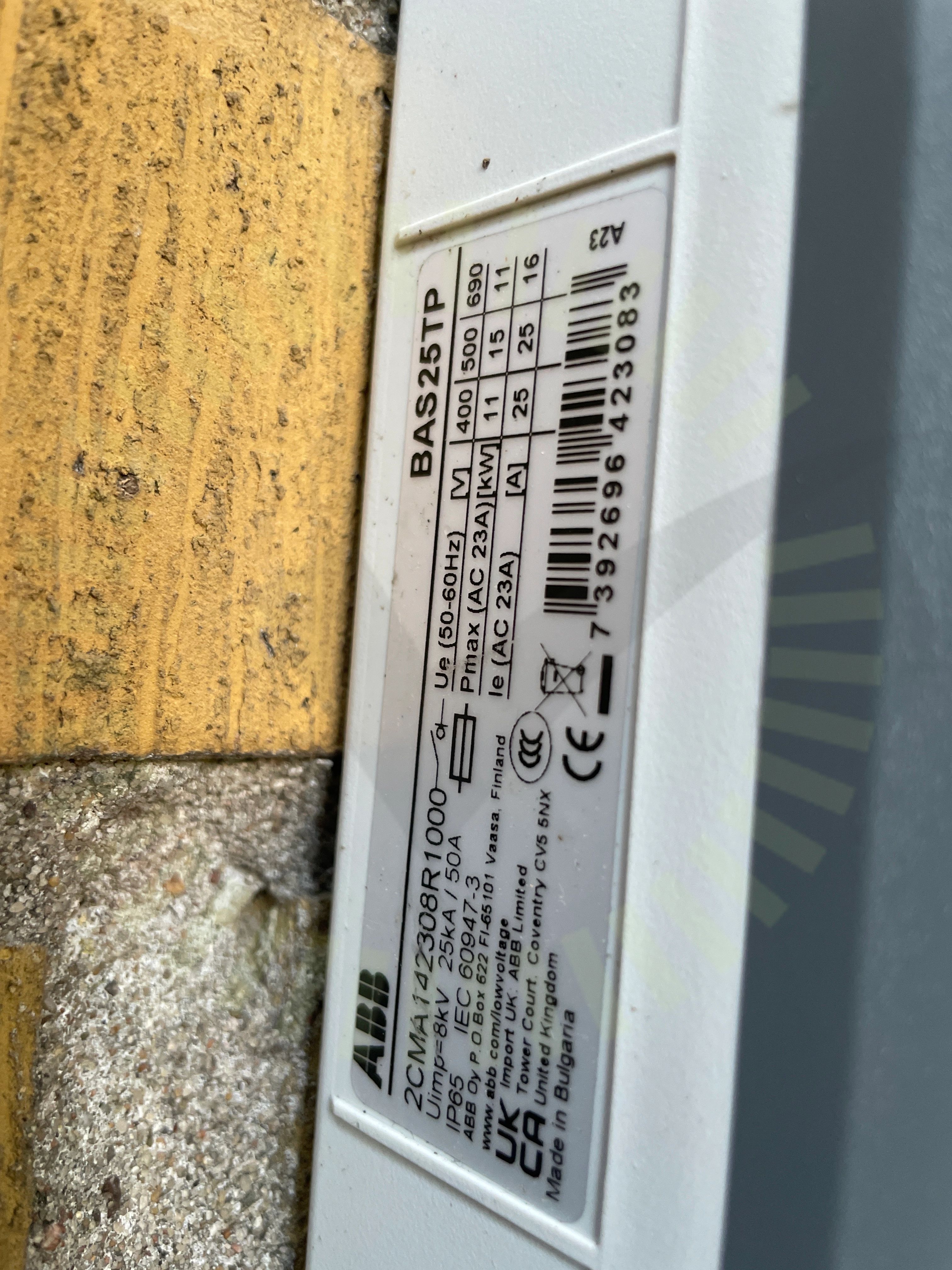

2.1 Egenskaper

Inte godkänd

Säkerhetsbrytarens egenskaper är inte lämpliga för användningen. Klarar inte av strömvärdet som kan uppnås vid normal drift på växelriktaren.

Godkända kontrollpunkter

6/7
Anslutningar i brytareIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, CWL infästningsplatta med Chiko skena

Anmärkningar

5/22

3.1 Använda tätskiktsduk

Inte godkänd

Underlag för att kontrollera att rätt tätskiktsduk används saknas.

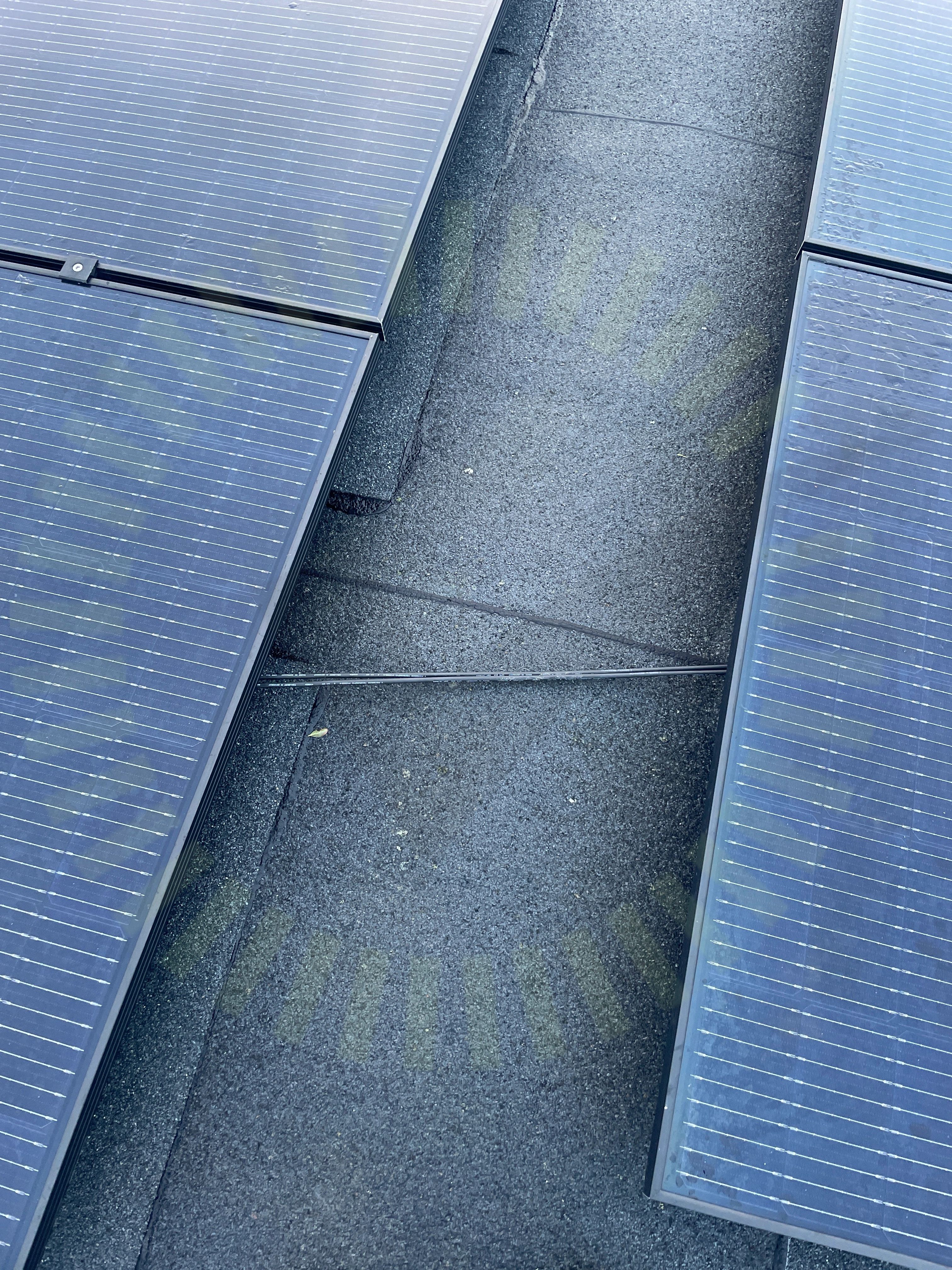

DC kabel förläggning

3.2 DC kabel förläggning

Inte godkänd

Kabel ligger oskyddad mellan panelfält.

Kabeldragning mellan takytor

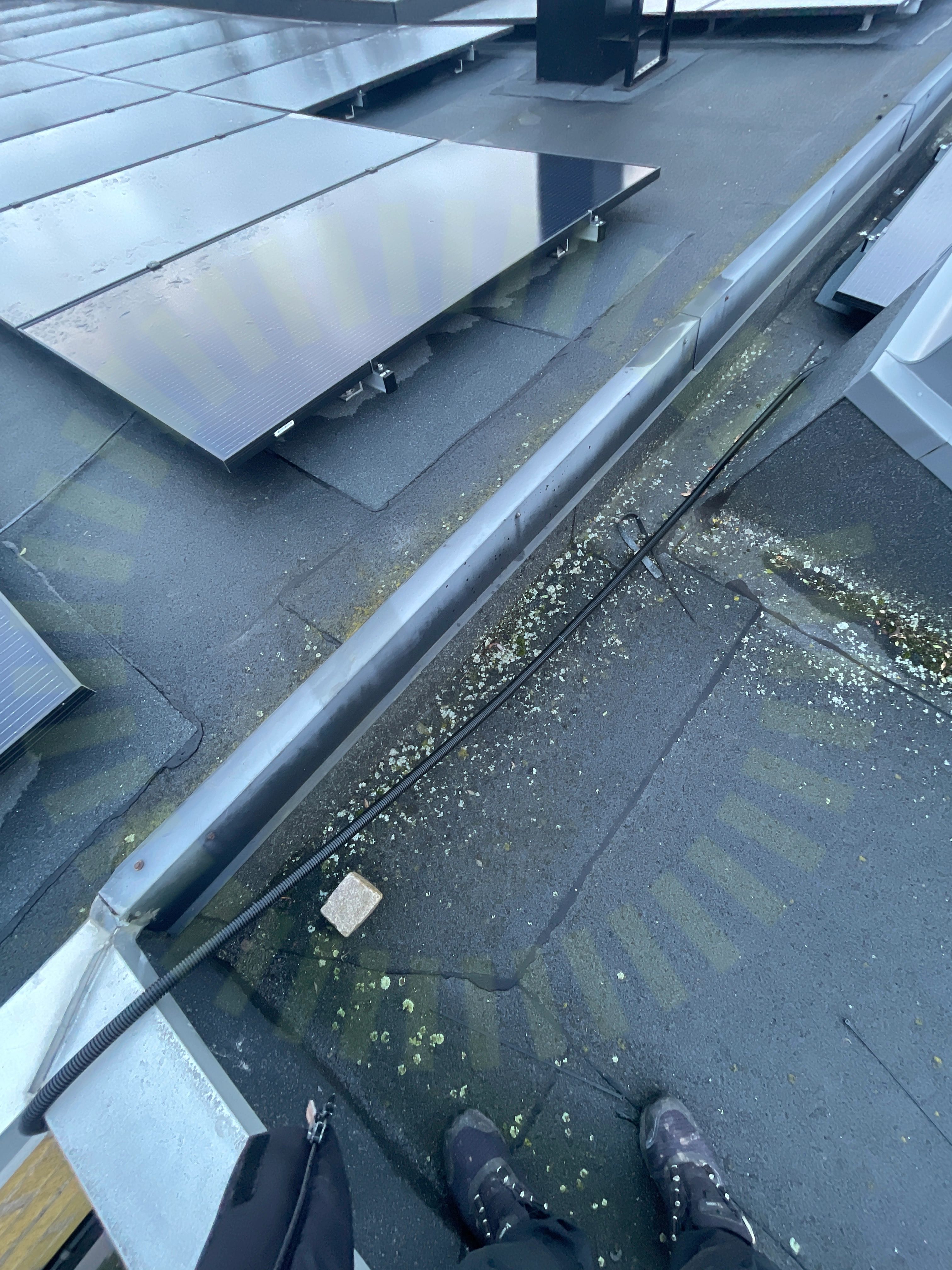

3.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

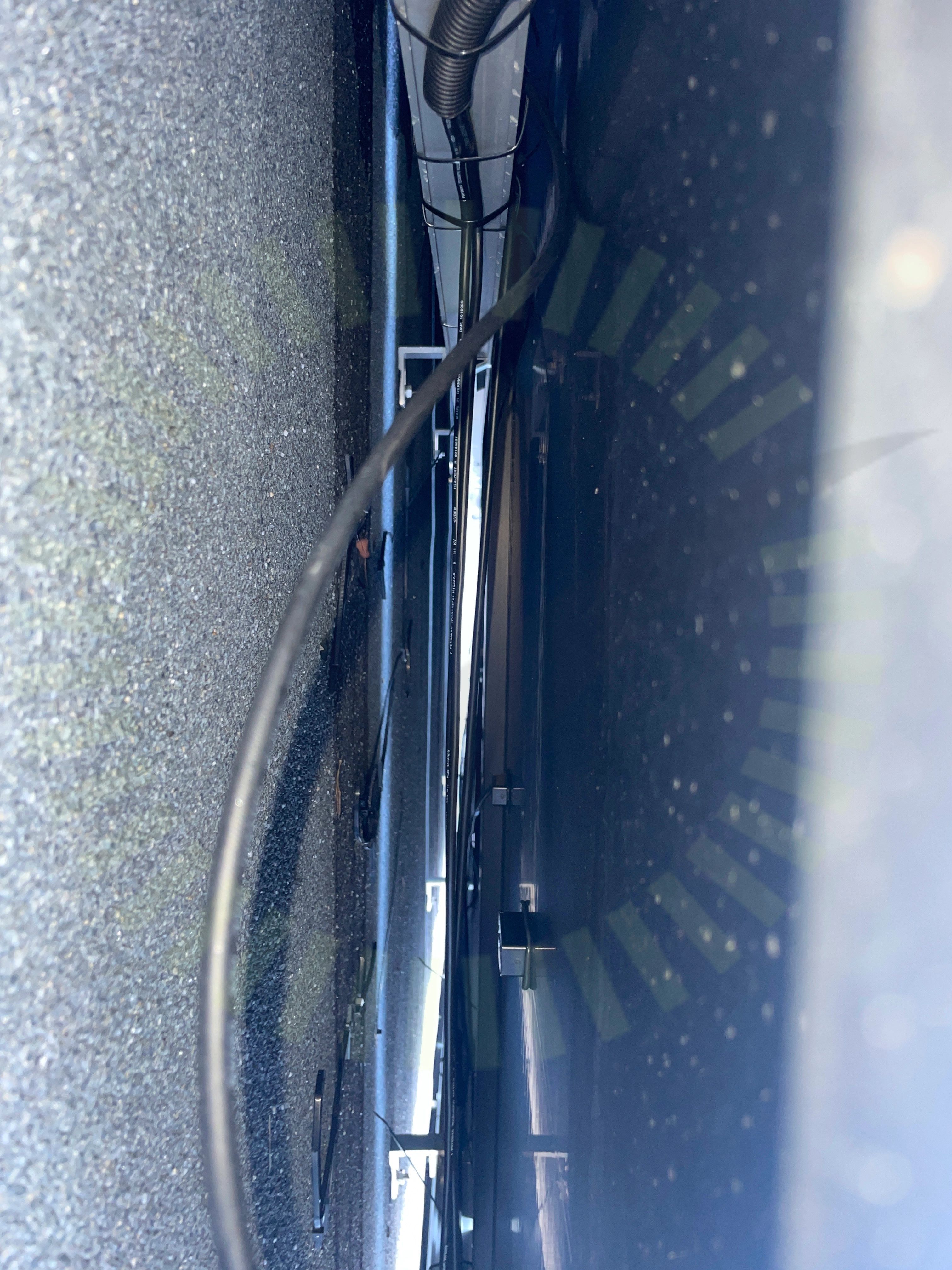

Kabeluppfästning

3.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenornas infästning

3.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Ligger inte an mot takkrok.

Godkända kontrollpunkter

16/22
Avsaknat underlagFrämmande materialFöremål mellan skena och panelramInfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenskarvarSnö- och VindlastberäkningSvetsning takpappSäkerhetsavståndTätskiktsplattor CC måttTätskiktsplattor InfästningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22
Skenornas överhäng

Tak 1, PPAM: Onyxium Nano 525Wp

Anmärkningar

9/18
Klämmornas placering

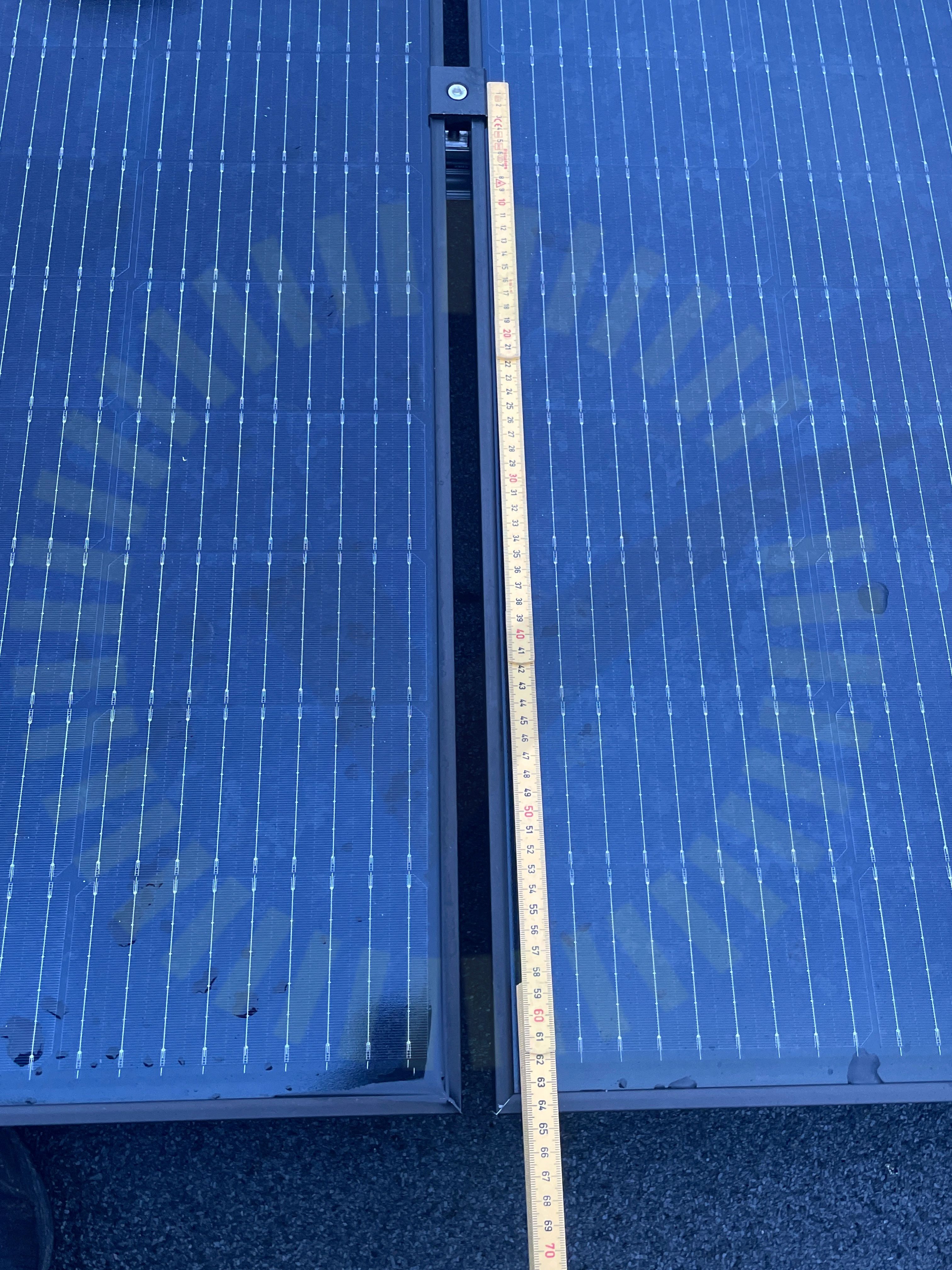

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 8-9

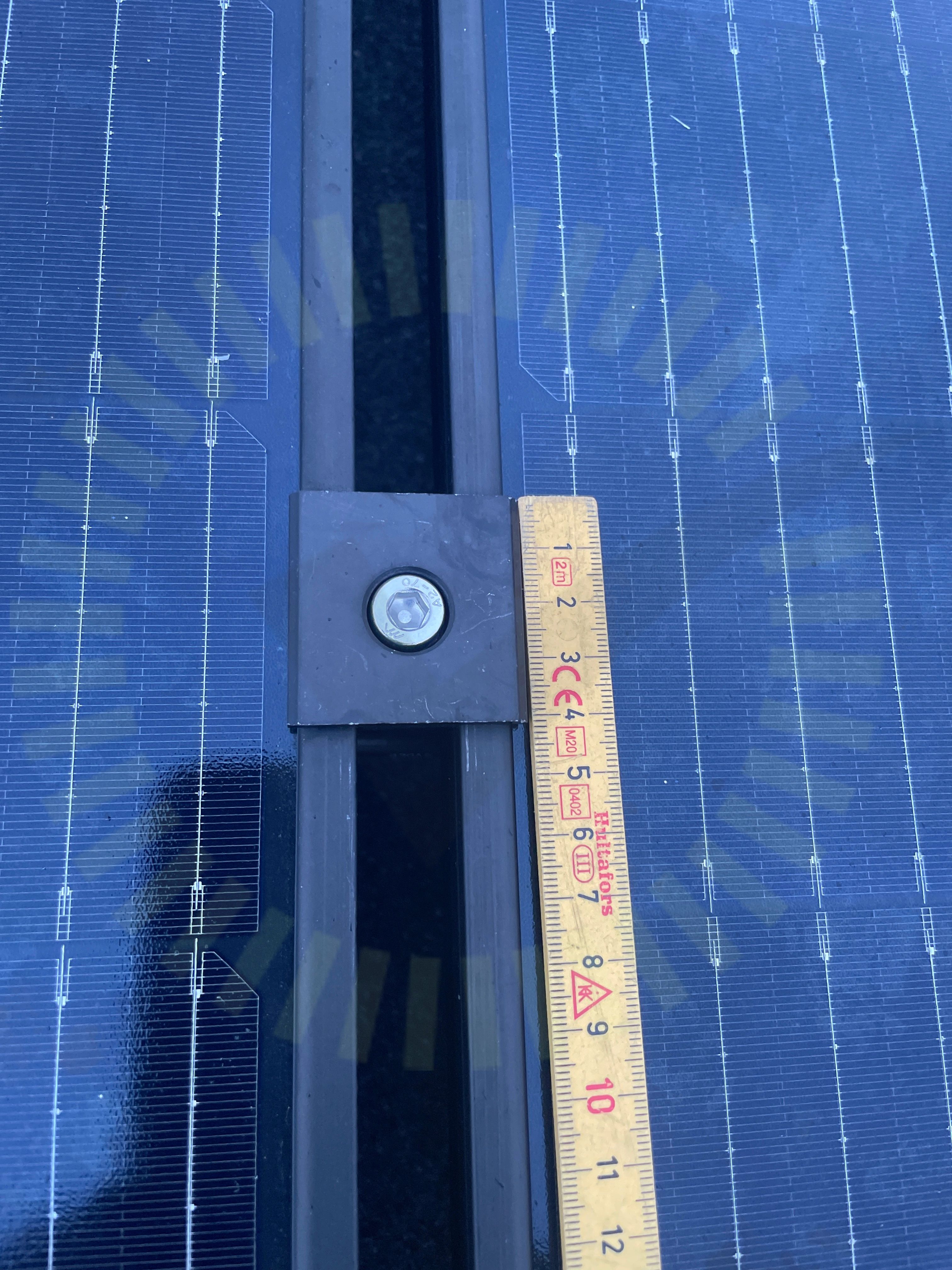

Klämmornas storlek

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.

Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 8

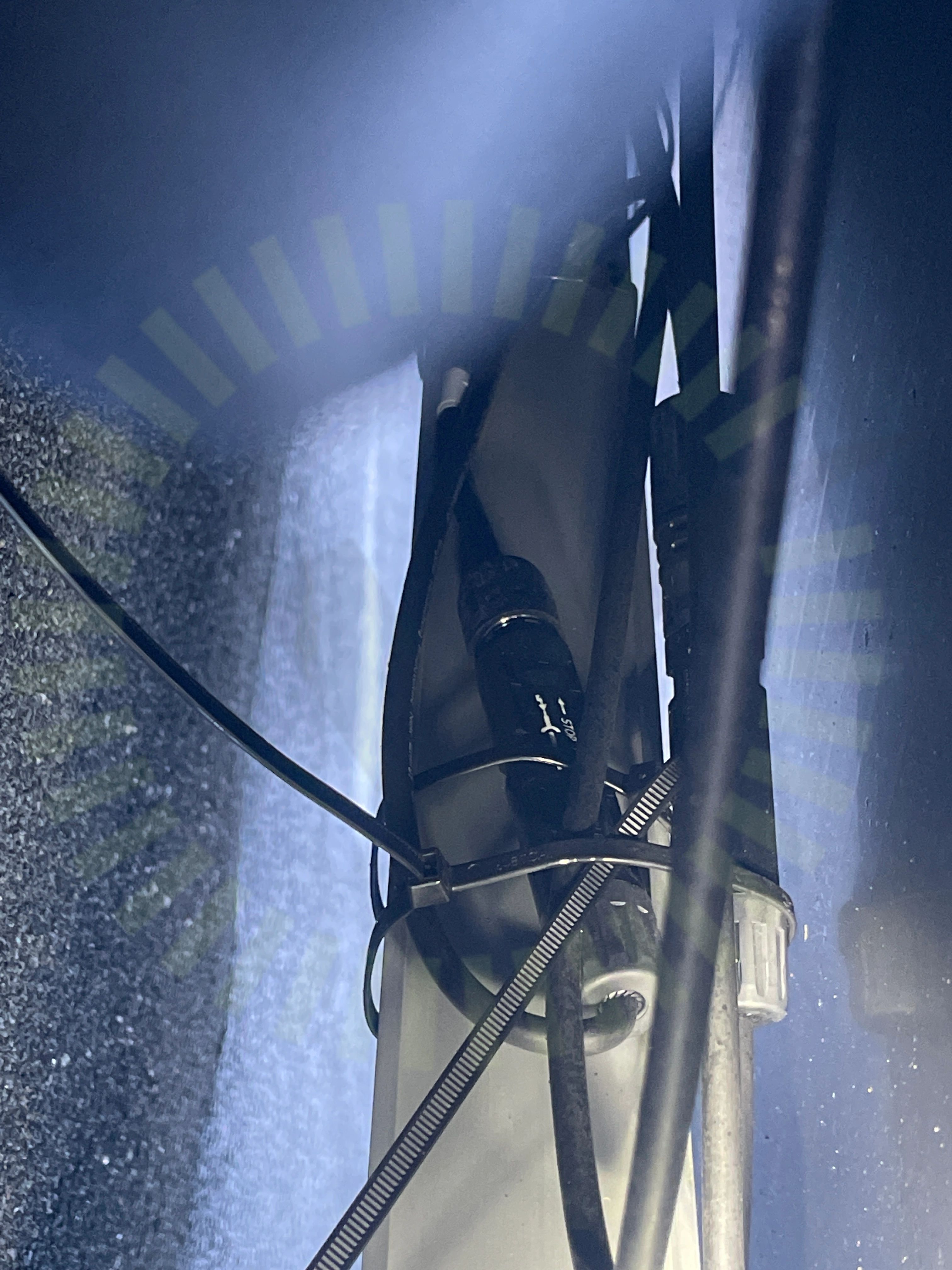

Kontaktdon

4.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

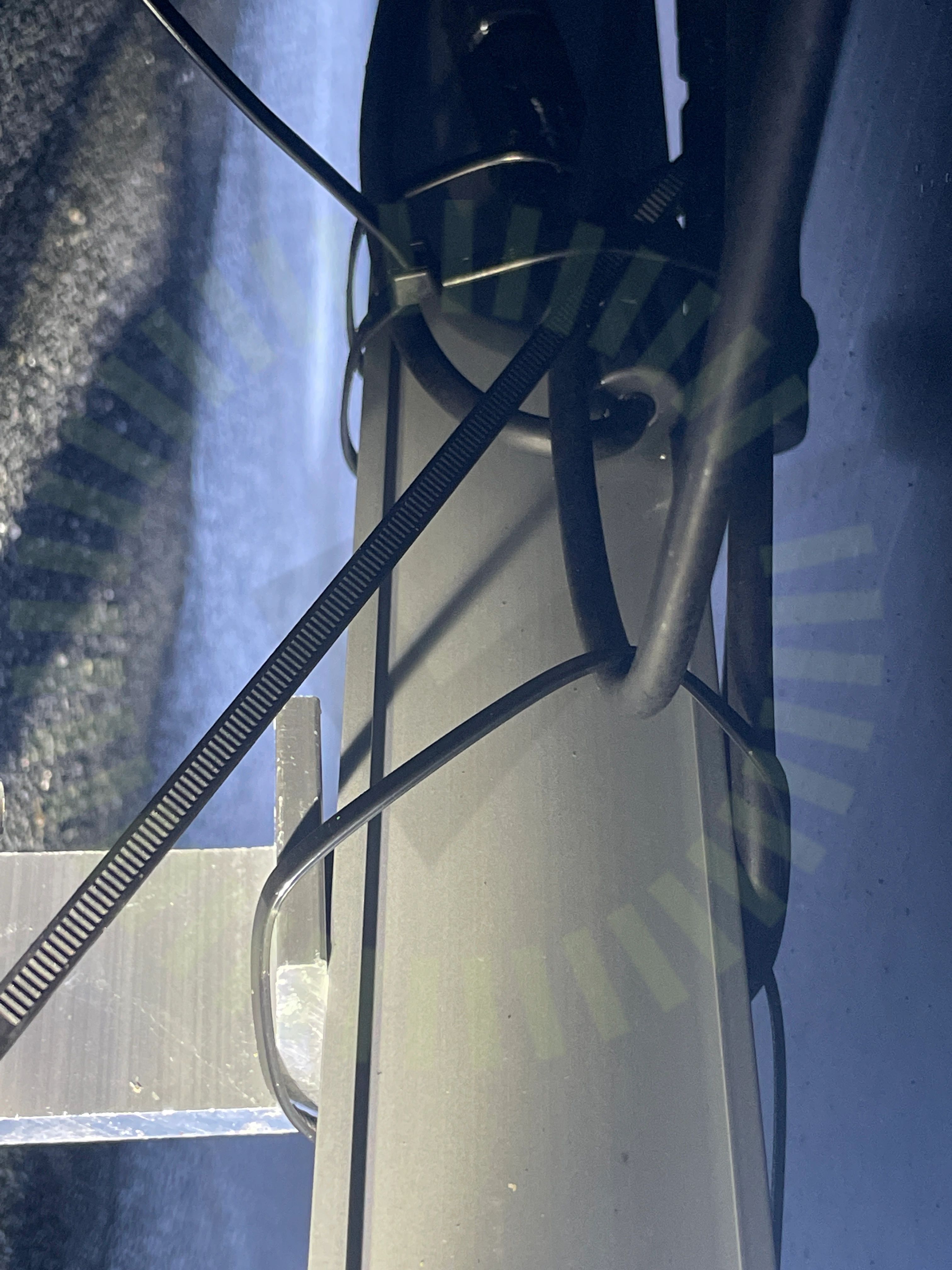

Panelkablagets böjradie

4.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 15

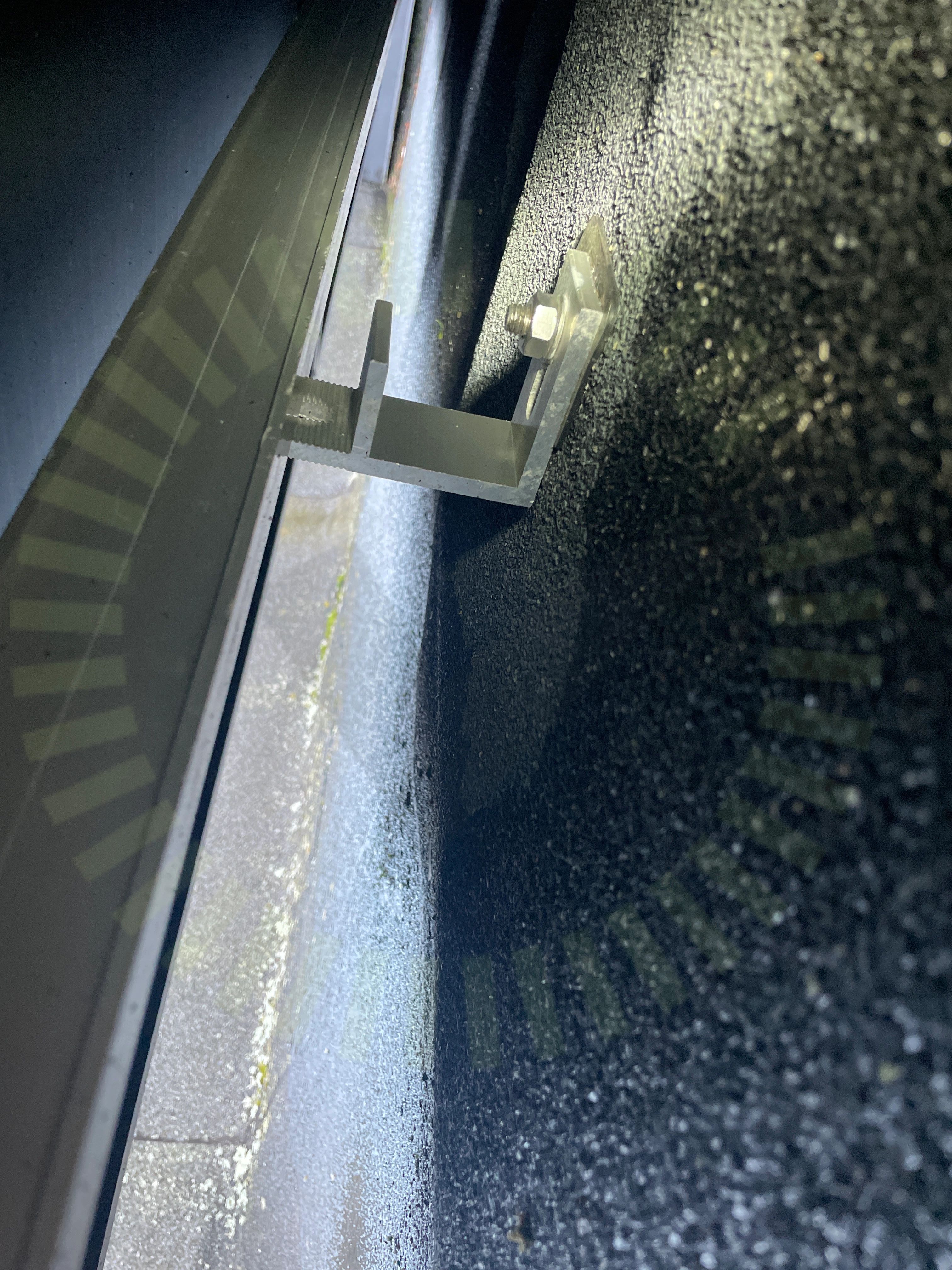

Panelramar separerade

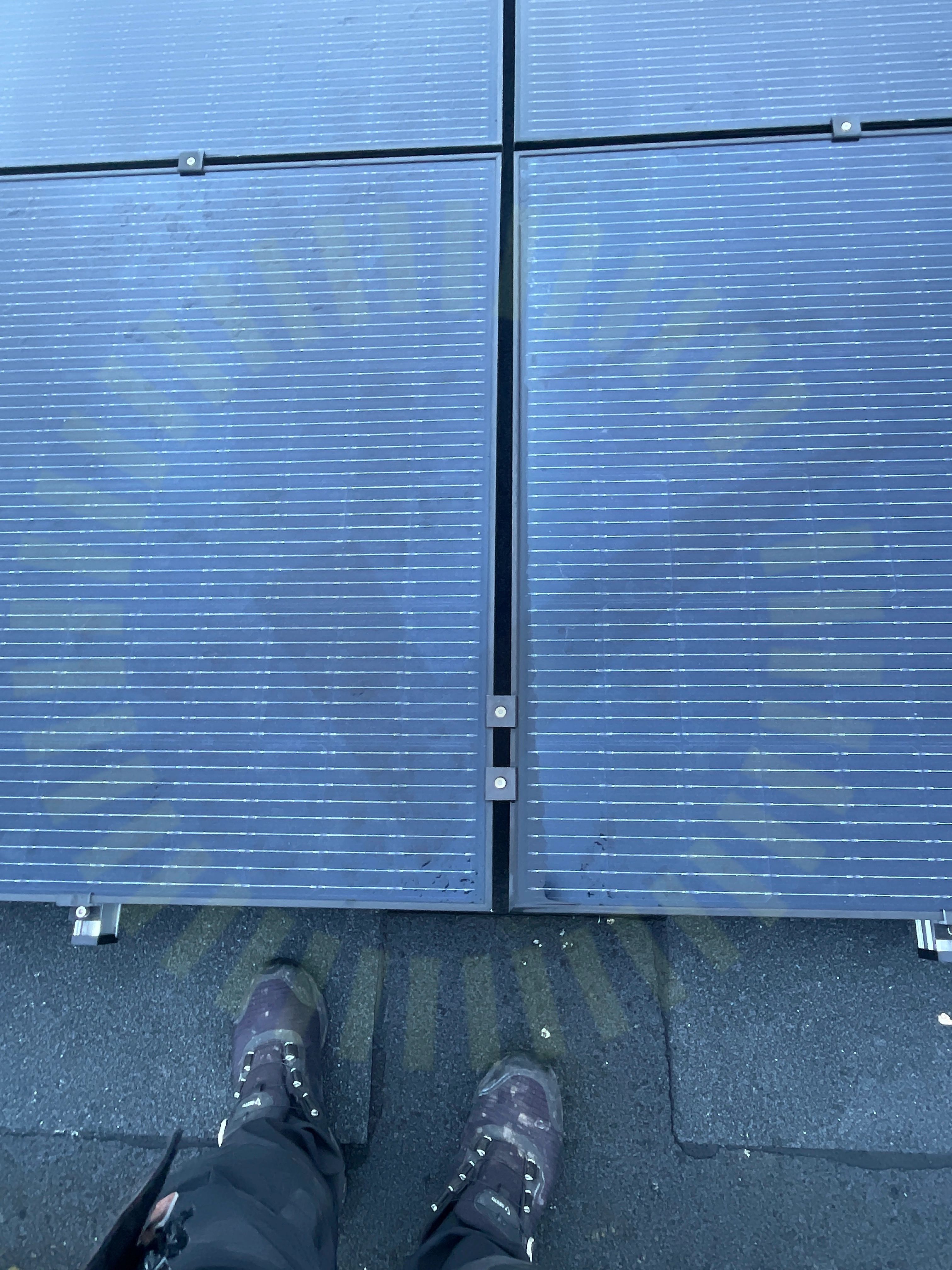

4.5 Panelramar separerade

Inte godkänd

Klämmor kvar sen installation, detta hindrar panelen att expandera vid värme.

Installation manual for PPAM Solkraft Solar PV Modules 2022 V2.0, Sida 6

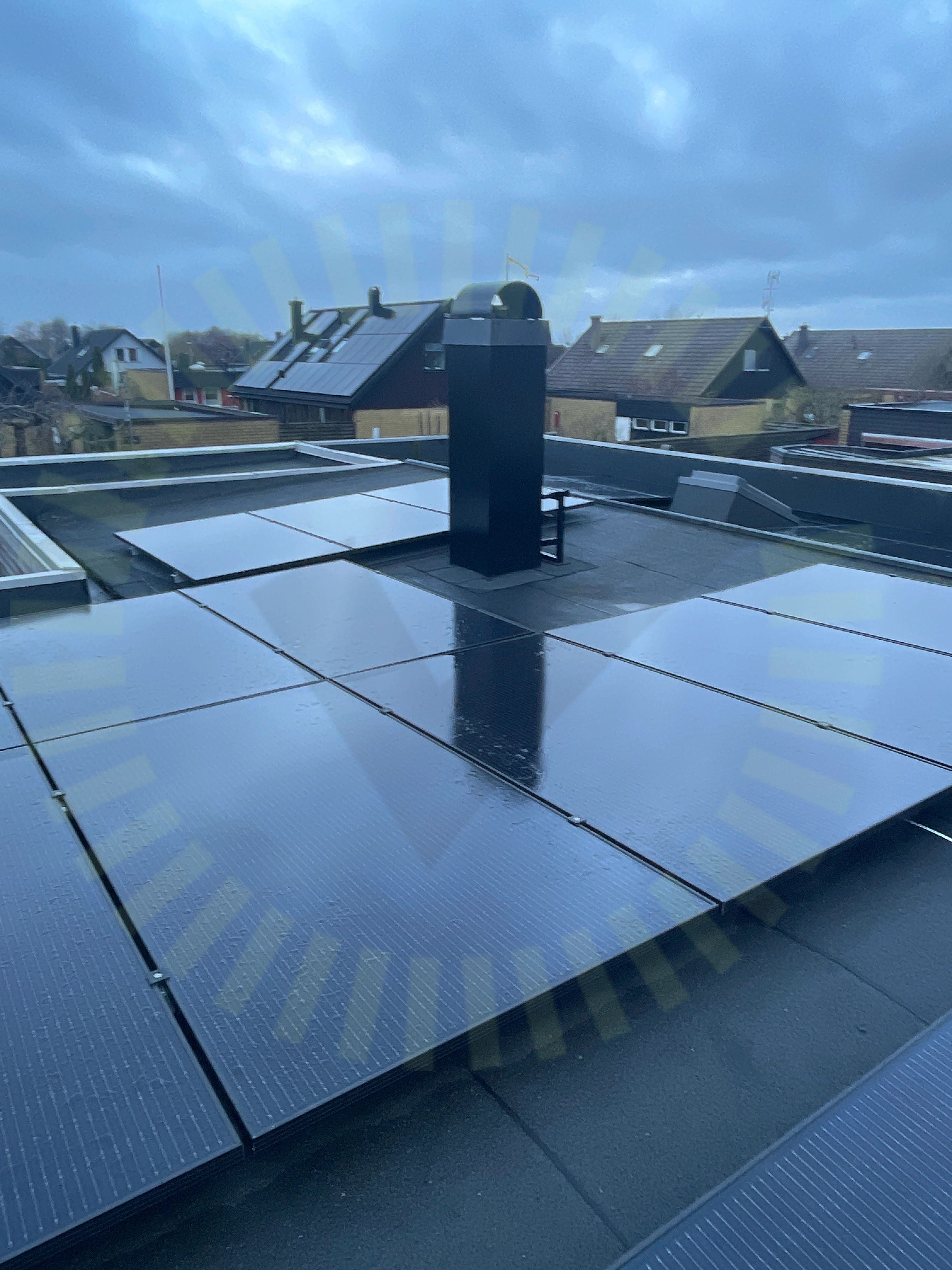

Skugga

4.6 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga.

Förbindelse av kontakter

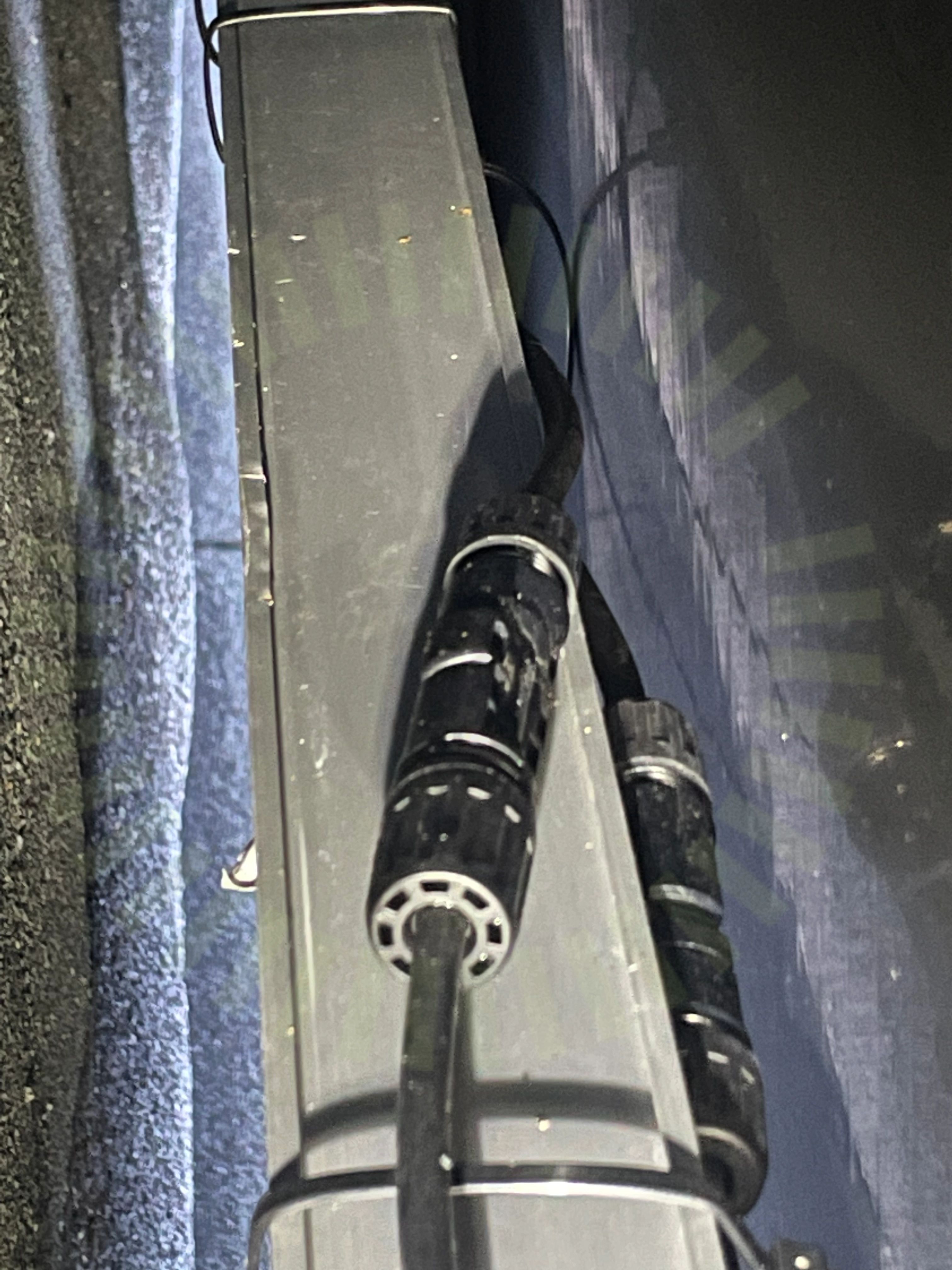

4.7 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Kopplingslåda böjradie

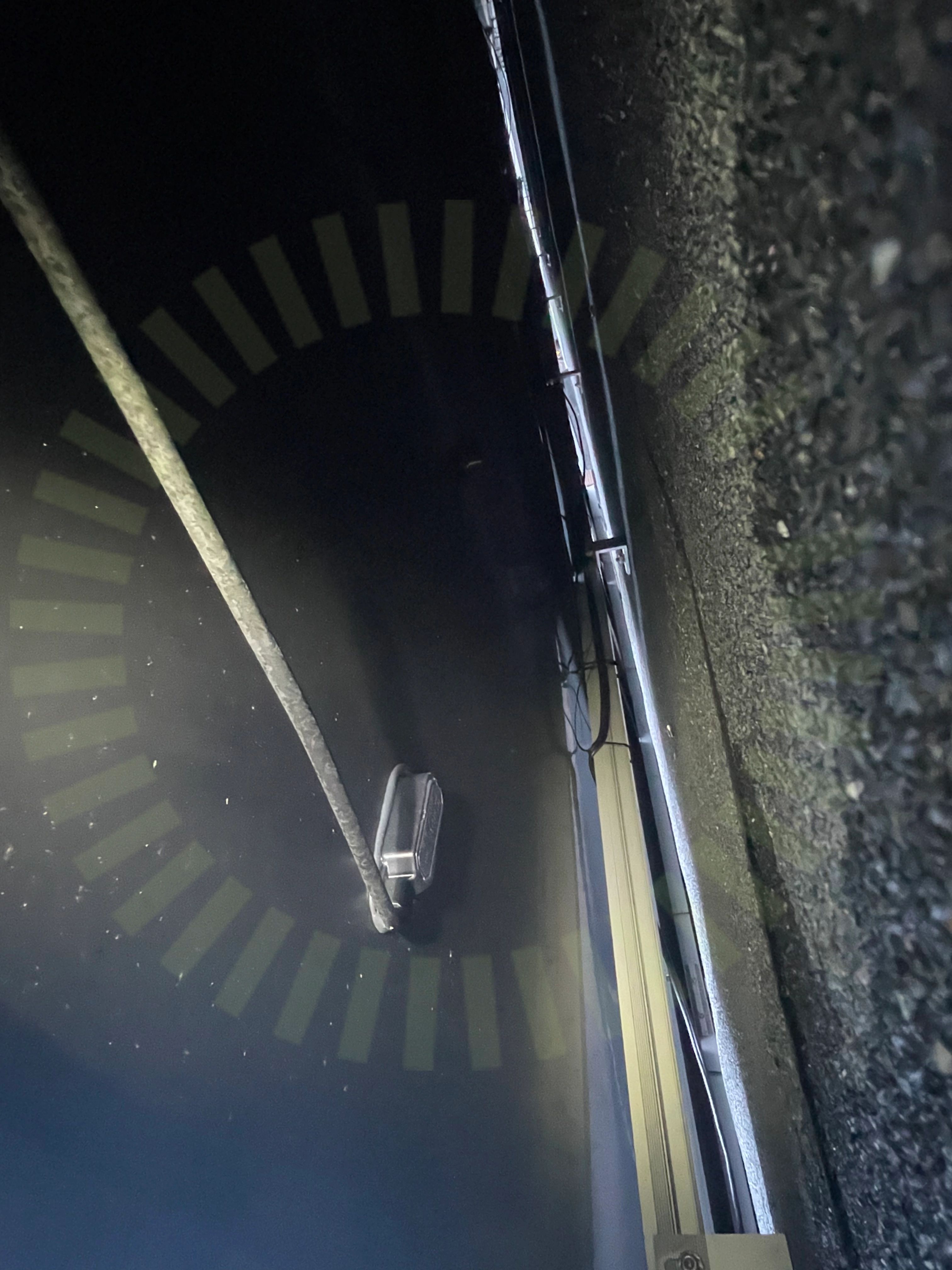

4.8 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

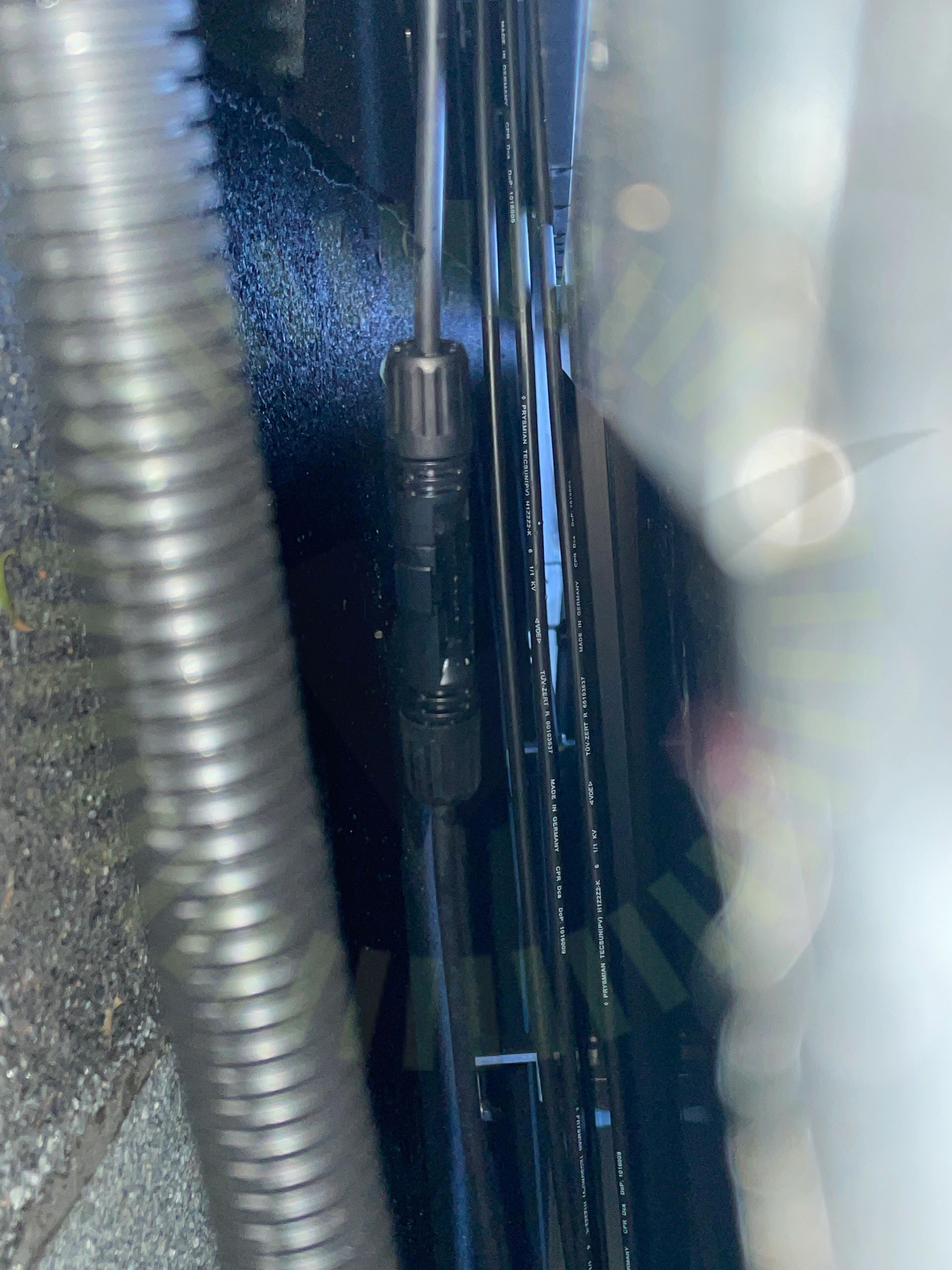

Stress på kontakter

4.9 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/18
Avstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningPunktbelastningSkador på panelSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/36

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Jordning av chassi

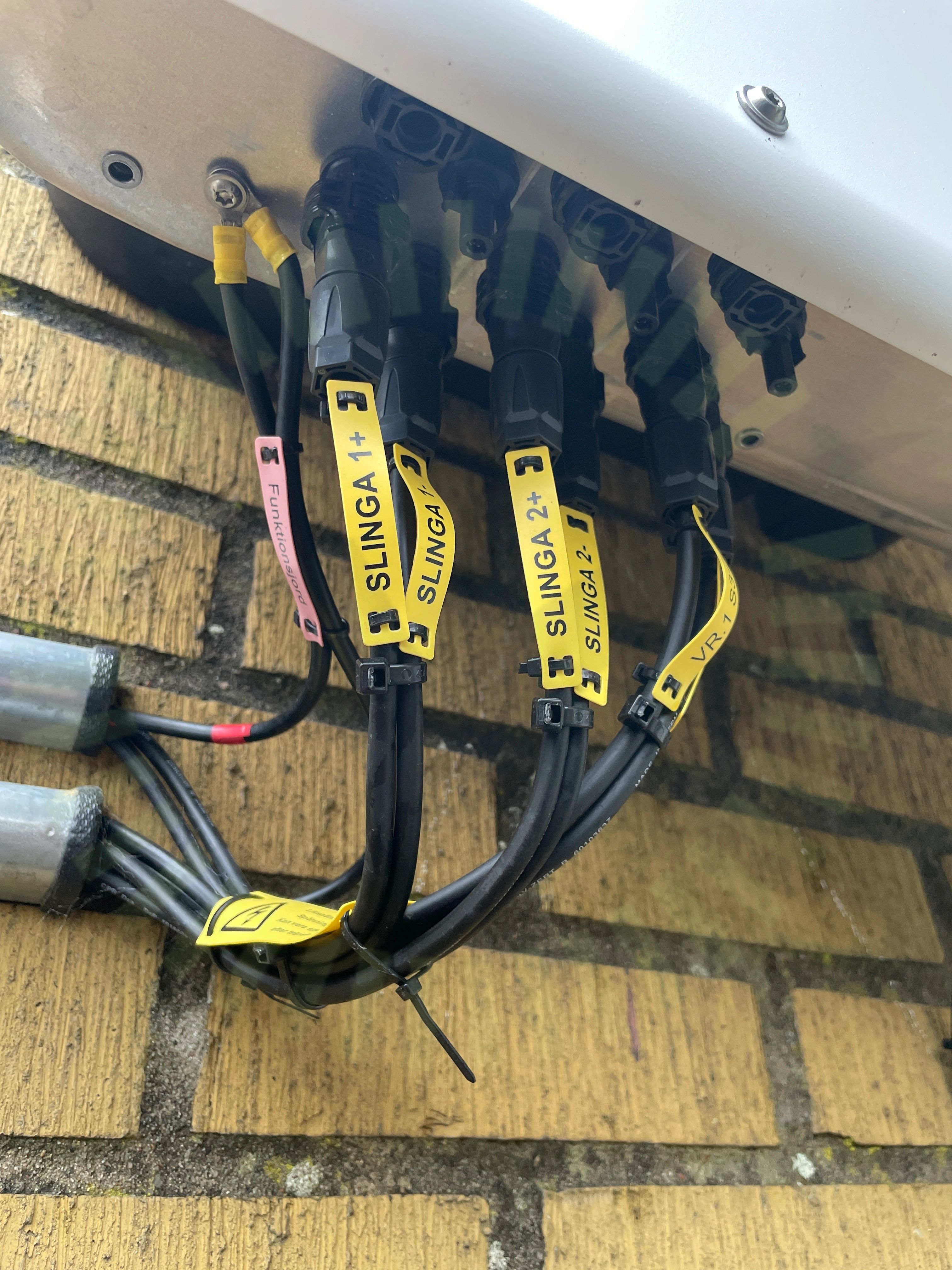

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SMA: SUNNY TRIPOWER 15000TL / 20000TL / 25000TL Operating Manual, Sida 30
Väderskydd

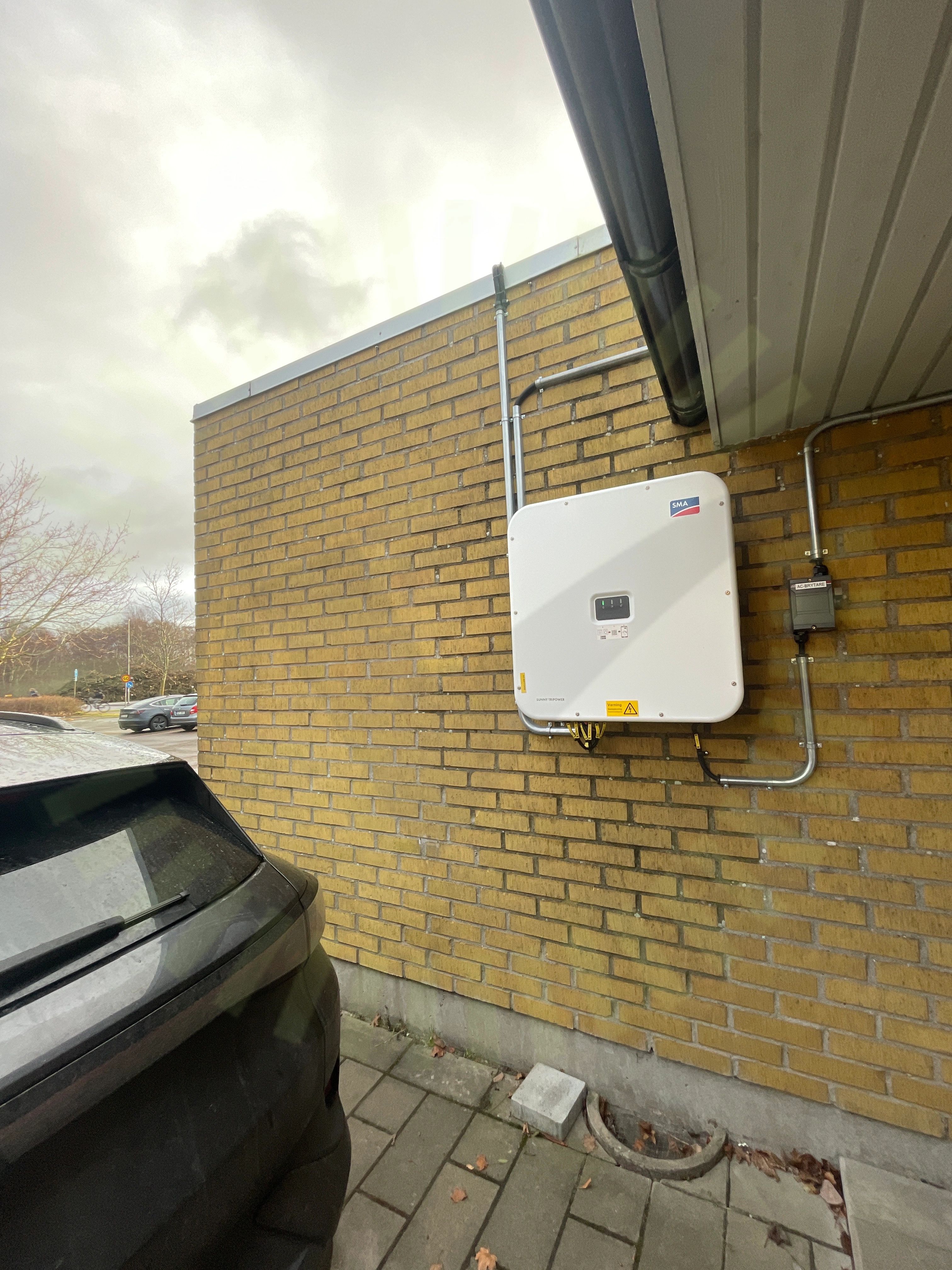

6.3 Väderskydd

Inte godkänd

Växelriktaren är placerad så den kan utsättas för direkt solljus.

SMA: SUNNY TRIPOWER 15000TL / 20000TL / 25000TL Operating Manual, Sida 20

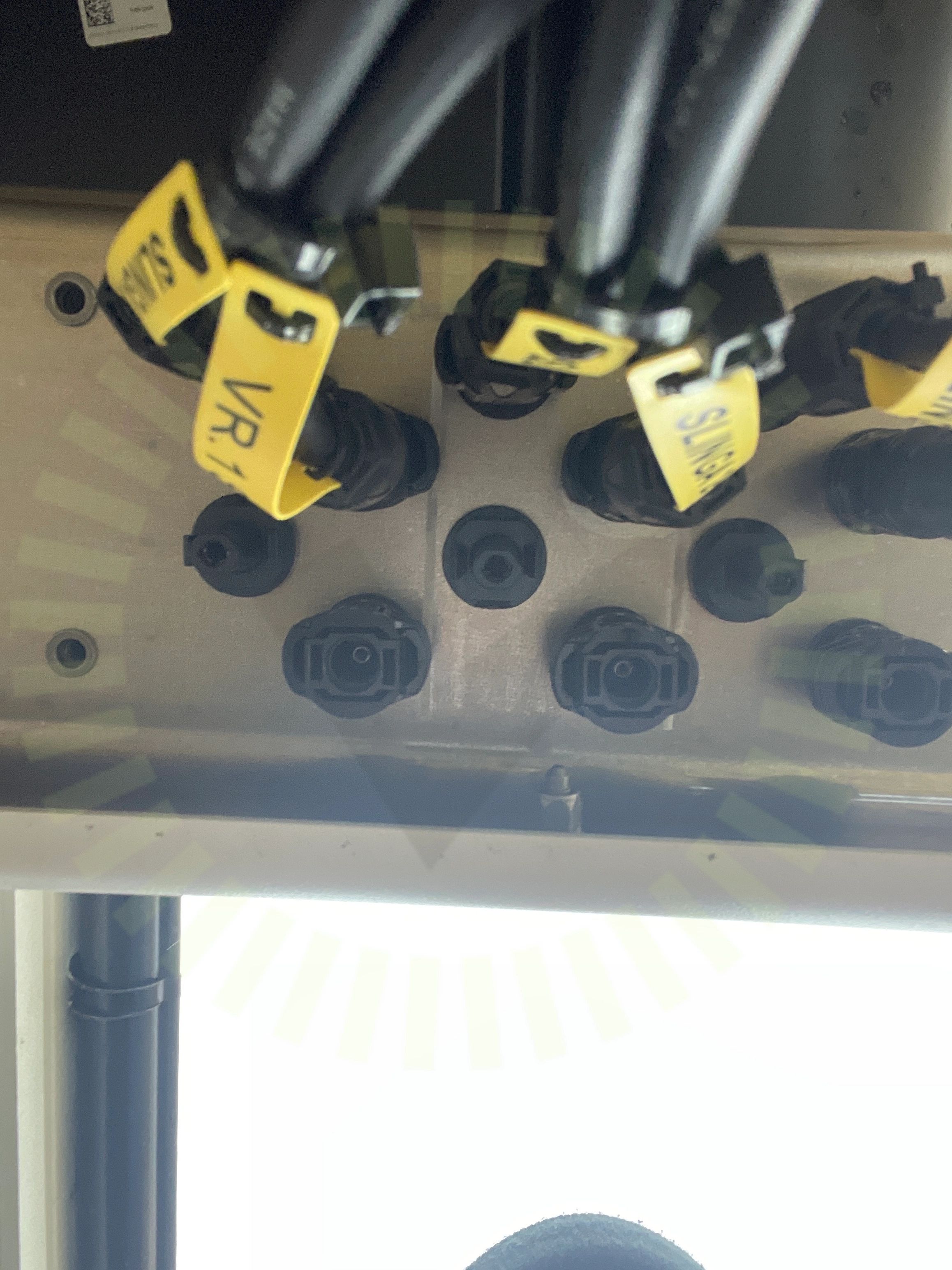

Växelriktarens IP klassning

6.4 Växelriktarens IP klassning

Inte godkänd

Tätningar saknas för oanvända kontakter.

SS 436 40 00 (522.6.4)

6.5 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

31/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVäderbeständigt material
