Besiktningsrapport

8.7

Installation genom

Decasol

Datum

27 oktober 2022

Ort

Anneberg, Jönköpings län

Avstånd panna

88% godkända12% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

Installerad av Decasol som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

2/33

1.1 Förskruvning

Inte godkänd

MC4 kontakter - Växelriktare.

Tillverkarens anvisningar

1.2 PE

Inte godkänd

PE ej anslutet till höljet enligt tillverkarens anvisning.

Tillverkarens anvisningar

Godkända kontrollpunkter

30/33

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSkadorTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVentilationVinkel

Ej tillgängligt vid besiktning

1/33

Internet

Risen: RSM40-8-xxxMB

Anmärkningar

1/12

2.1 Fästenas placering

Inte godkänd

Överhäng på panel(er) stämmer ej med tillverkarens anvisningar.

RISEN PV MODULE INSTALLATION AND MAINTENANCE MANUAL, ISSUE DATE 2022-08-11

Godkända kontrollpunkter

9/12

DragavlastadeDräneringshålDräneringshålFöremål BakstyckeHöjdskillnadKlämmans överlappningSeparering av ramarSkadorSkugga

Ej tillgängligt vid besiktning

2/12

Förbindelse av kontakterSträngförläggning

Weland Stål: Råspont

Anmärkningar

4/18

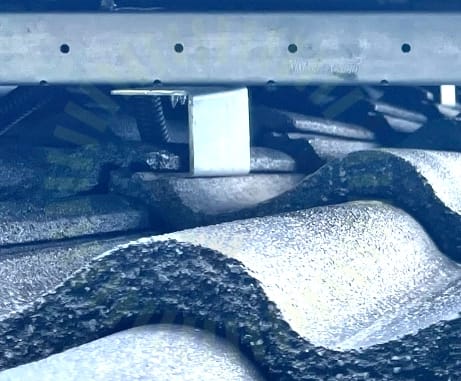

3.1 Avstånd panna

Inte godkänd

Takkrok ligger emot underliggande takpanna.

Tillverkarens anvisningar

3.2 Infästningar CC mått

Inte godkänd

Infästningspunkter ej monterade enligt senaste snö- vindlast projektering kund fått.

Tillverkarens anvisningar

3.3 Skenskarvar

Inte godkänd

Skenskarv ej enligt tillverkarens anvisningar.

Tillverkarens anvisningar

3.4 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlast projektering - Infästningspunkter ej korrekt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/18

Främmande materialInfästning RåspontKabeluppfästningMittfästeShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkyddSlutfästeVäderbeständigt material

Ej tillgängligt vid besiktning

1/18

Takgenomföring
