Besiktningsrapport
9.4
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
24 juni 2024
Ort
Borrby, Skåne län
Mittklämmor
Klämmornas placering
Klämmornas överlappning
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Nordmount: Plåttak
Växelriktare
Enphase: IQ8 Series
Tillbehör
Undercentral
Tillbehör
Enphase: IQ Gateway Metered
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Micro-växelriktare
Godkända kontrollpunkter
14/14
Anslutning av paneler
Anslutning IQ Cable
Anslutning micro-växelriktare
DC Kontakter
Fastsäkring av produkt
Grenkretsar
IQ Sealing Cap
IQ Terminator
Kabeldragning
Kompatibilitet med micro-växelriktare
Kopplingsdosa
Kretsdesign IQ cable-sektion
Placering
Smartmätare
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/17

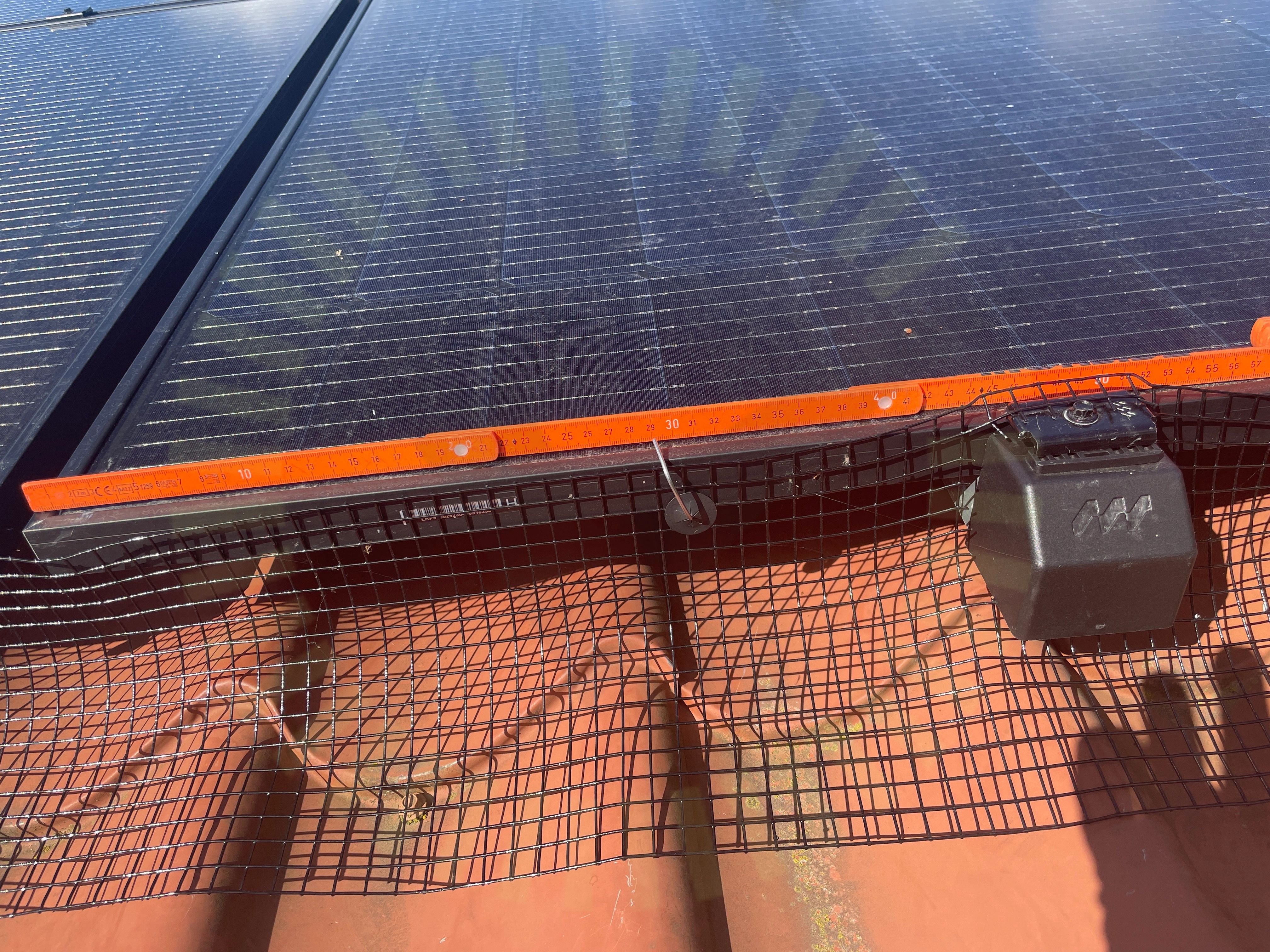

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 480mm.
Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / Longi: Clamping zone certificate 20231019V3

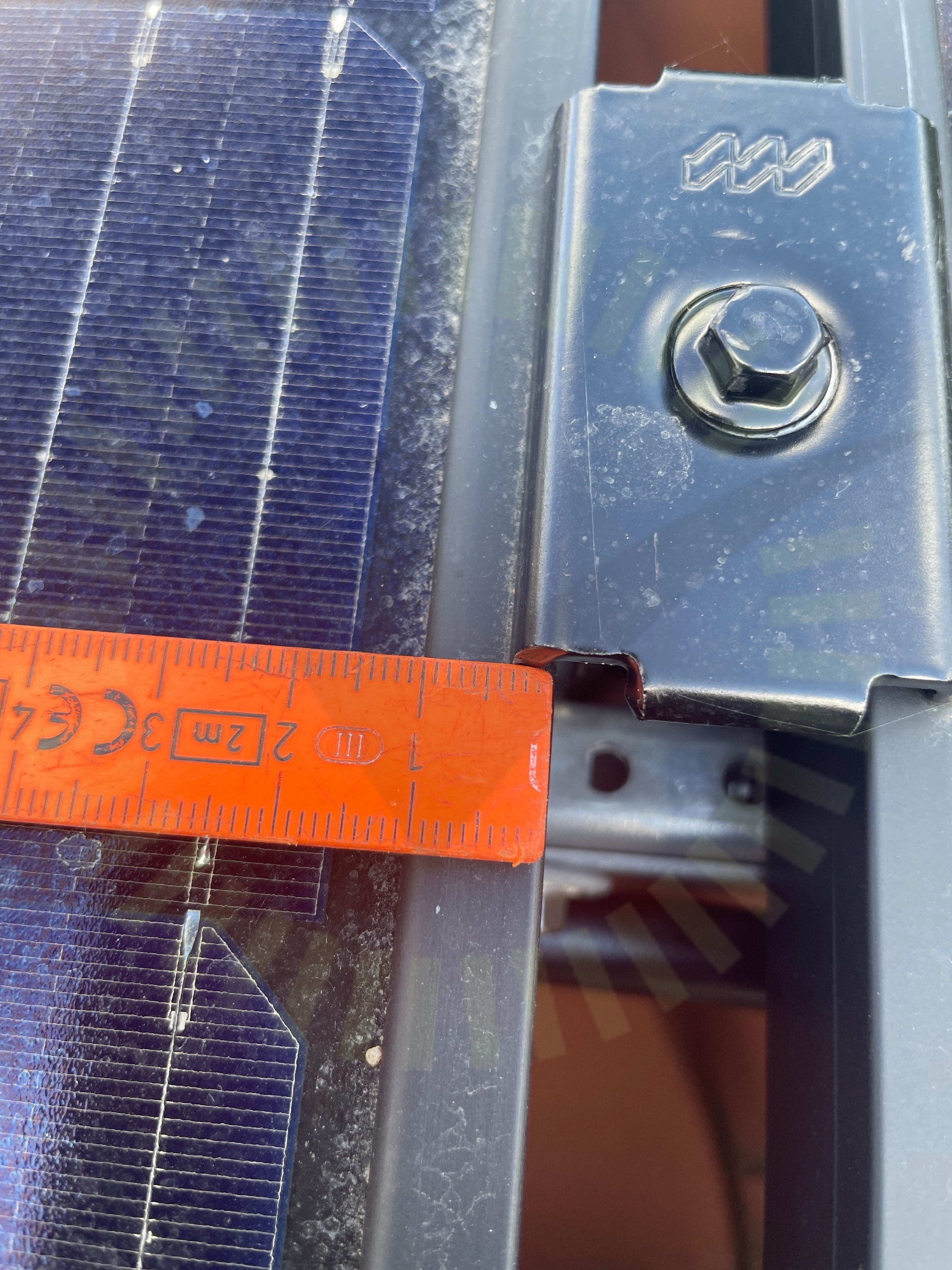

3.2 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Godkända kontrollpunkter
15/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skuggning
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount: Plåttak
Anmärkningar
1/18
4.1 Mittklämmor
Inte godkänd
Mittfästen är inte monterade korrekt mot panelramen vid flertalet ställen.
Godkända kontrollpunkter
17/18
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
7/7
Fasskena
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
3/3
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Godkända kontrollpunkter
23/23
AC Kablage förläggning
Anslutning av CT klämmor
Anslutning av ledare
Anslutning av växelriktare
DC Kablage egenskaper
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Matning till smartmätare
Mekanisk påverkan
Placering av CT klämmor
Skadat kablage
Skador signalkablage
Skarp kant
Säkringsdimension
Tillgänglighet
Väderbeständigt material
