Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Solsystem Sverige AB

Datum

16 mars 2023

Ort

Forserum, Jönköpings län
Kopplingslåda
Skenornas överhäng
Skenskarvar
90% godkända10% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemSchletter: Rapid
VäxelriktareSAJ: R5 3-20K-T2
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/17

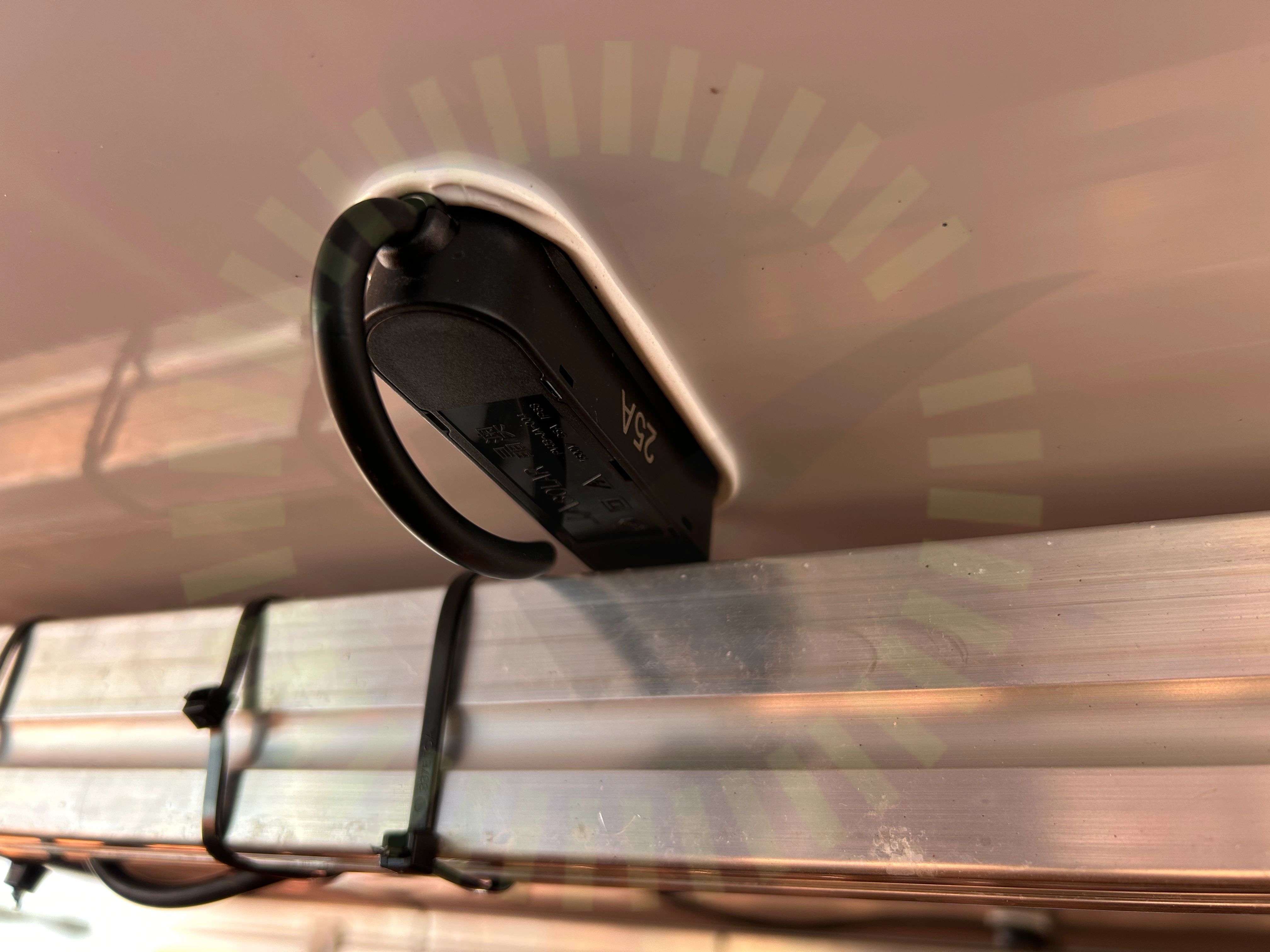

Kopplingslåda

1.1 Kopplingslåda

Inte godkänd

På flertal ställen är kablar från paneler för hårt åtdragna så att ingen dragavlastning erhålls.

Godkända kontrollpunkter

16/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

SAJ: R5 3-20K-T2

Anmärkningar

3/39

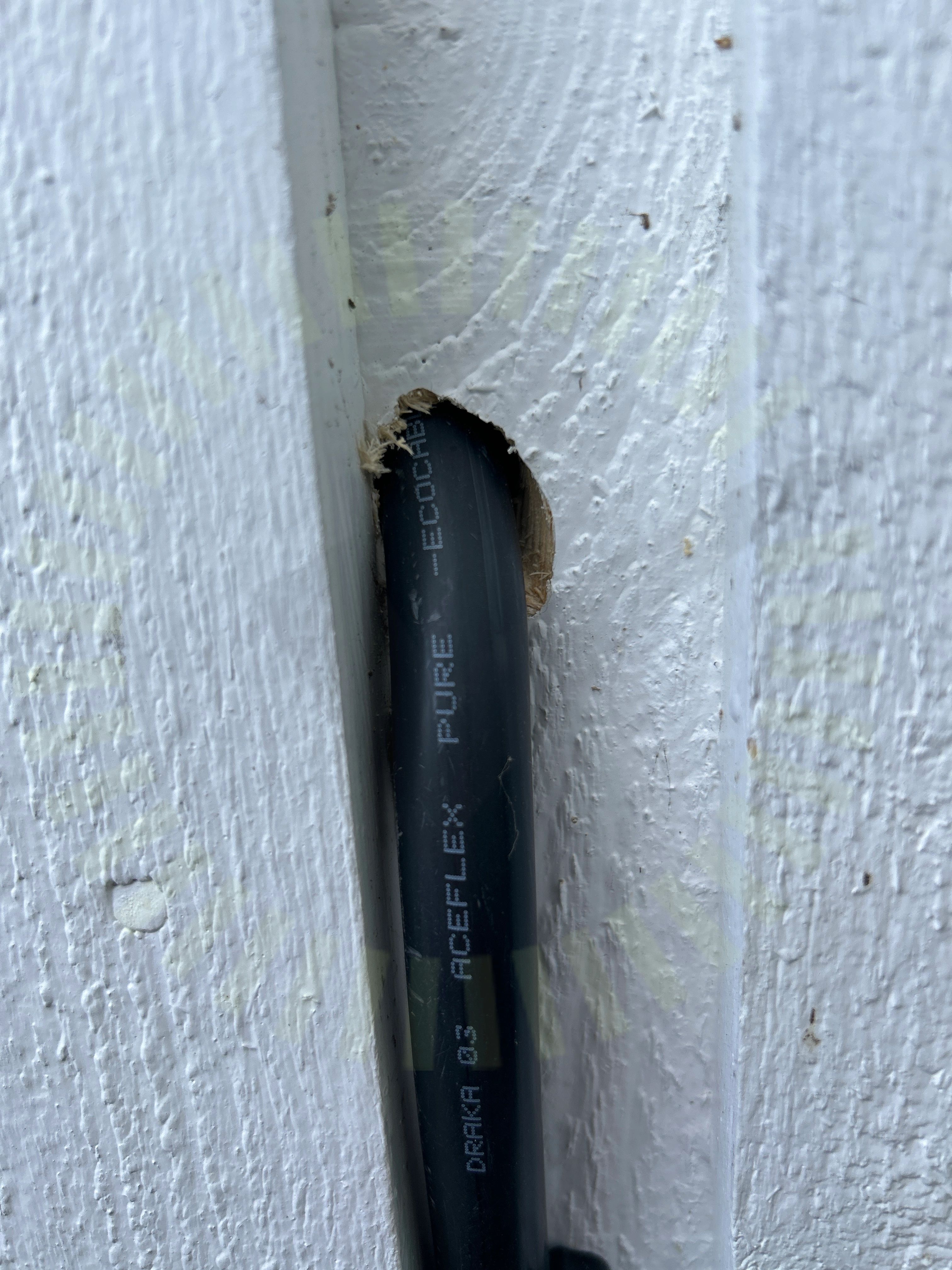

AC Genomföringar

2.1 AC Genomföringar

Inte godkänd

Genomföringens tätning bedöms inte tillräcklig.

SS 436 40 00 (527.2.1)

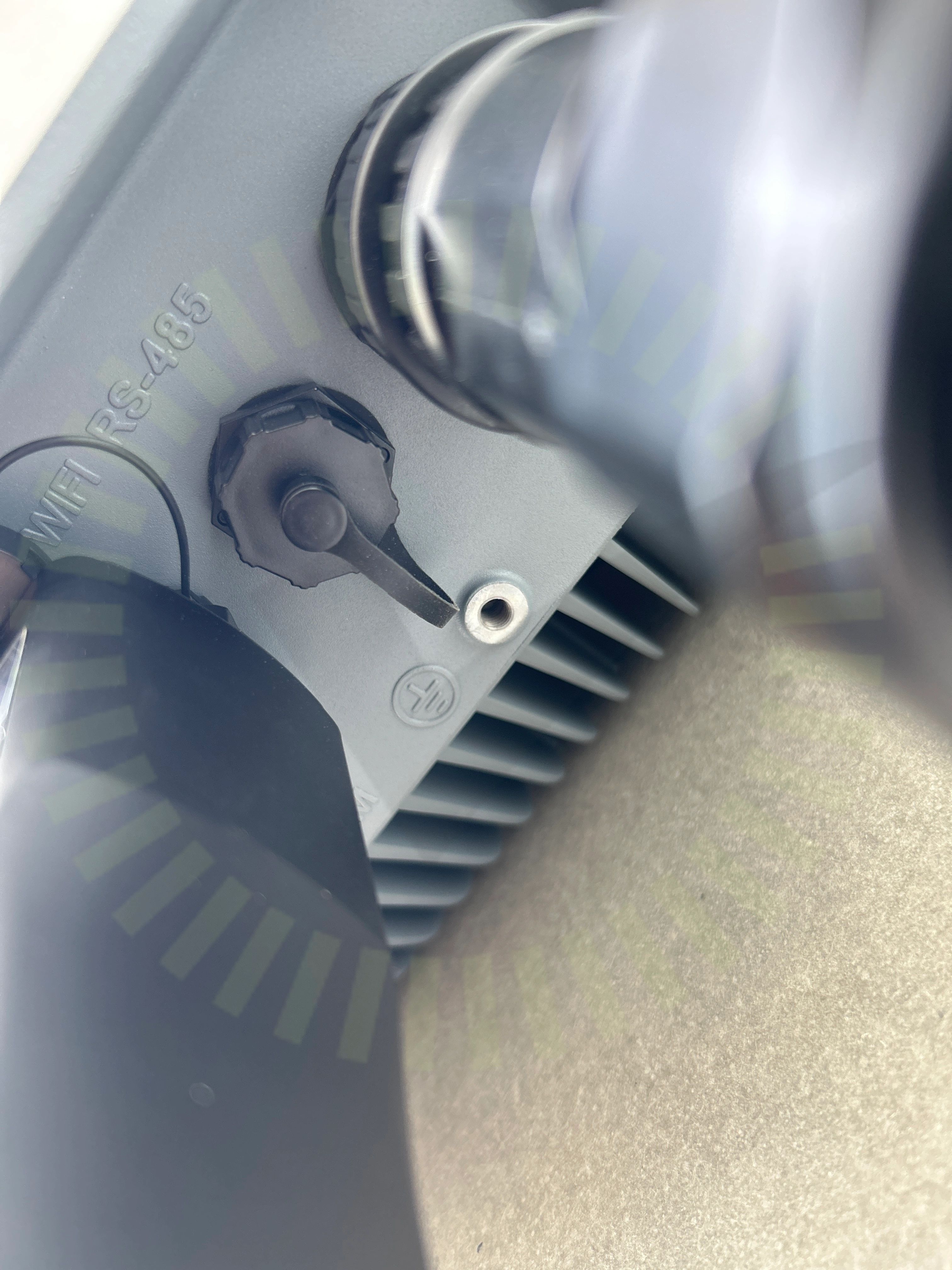

Jordning av chassi

2.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

User Manual SAJ Solar Inverter, Sida 32

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

36/39
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningLedare FastspändaMax total effektMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Schletter: Rapid

Anmärkningar

4/25

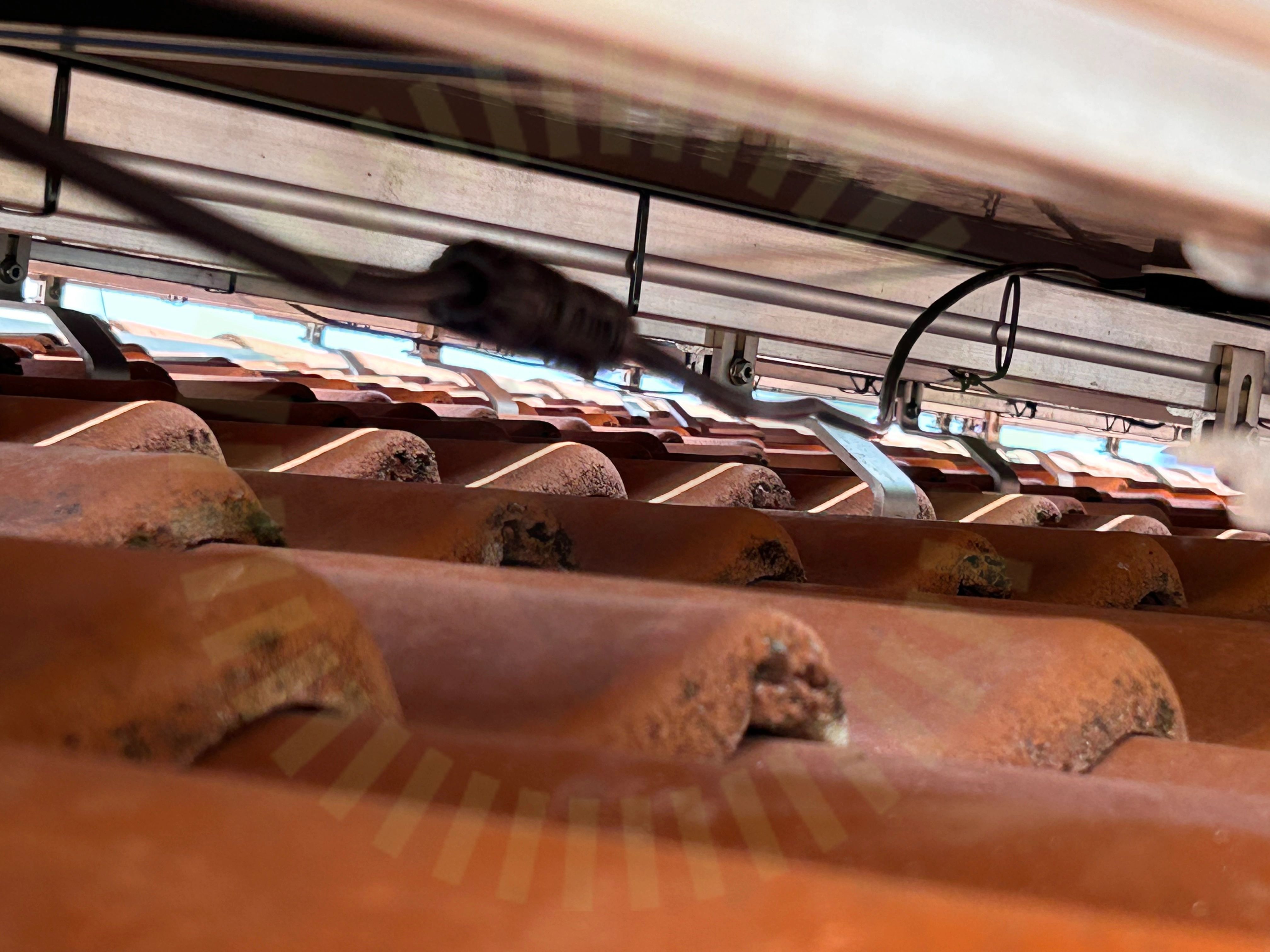

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

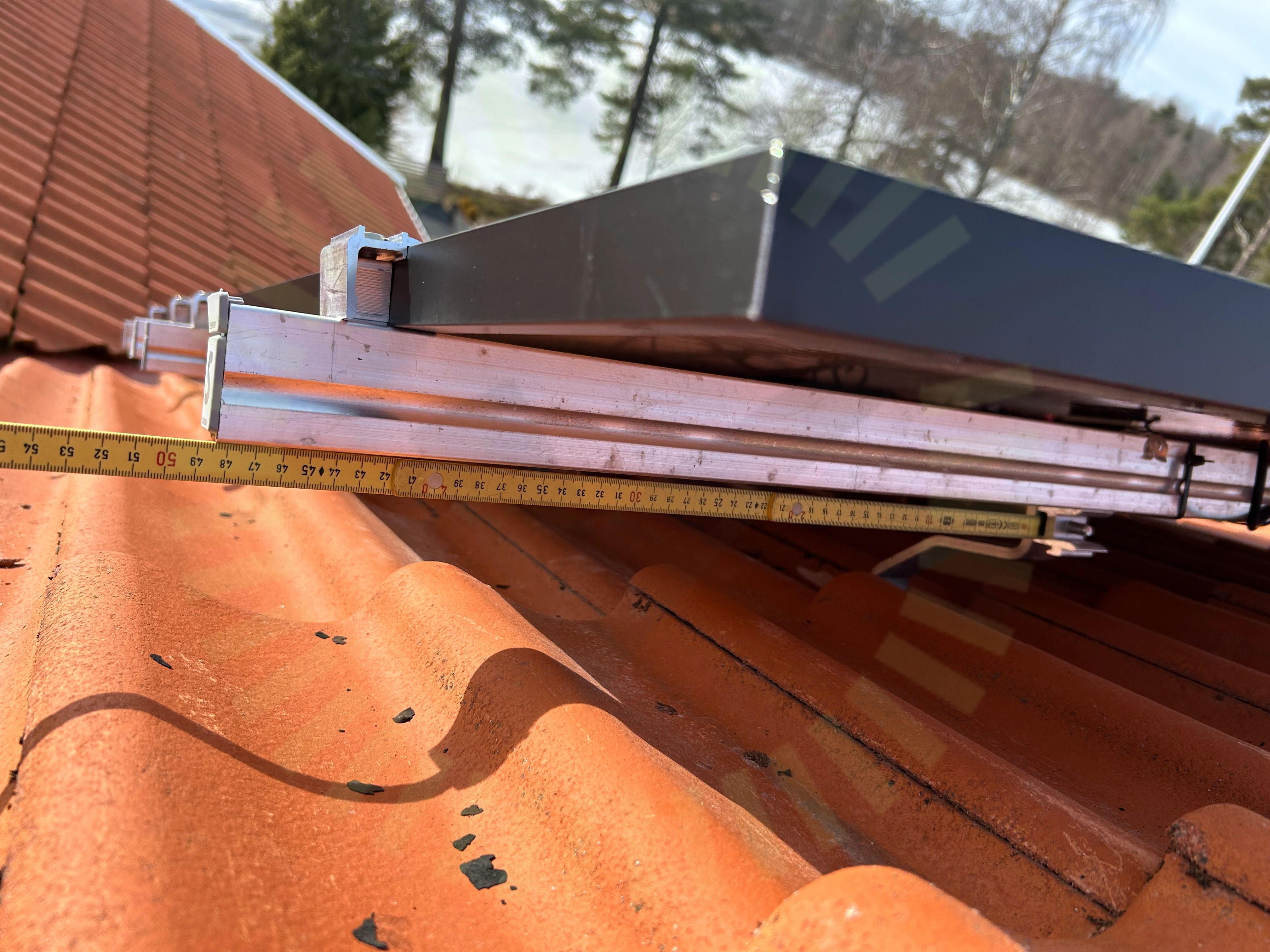

Skenornas överhäng

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt 50cm. Beräkning säger max 24cm.

Snö- och vindlastberäkning

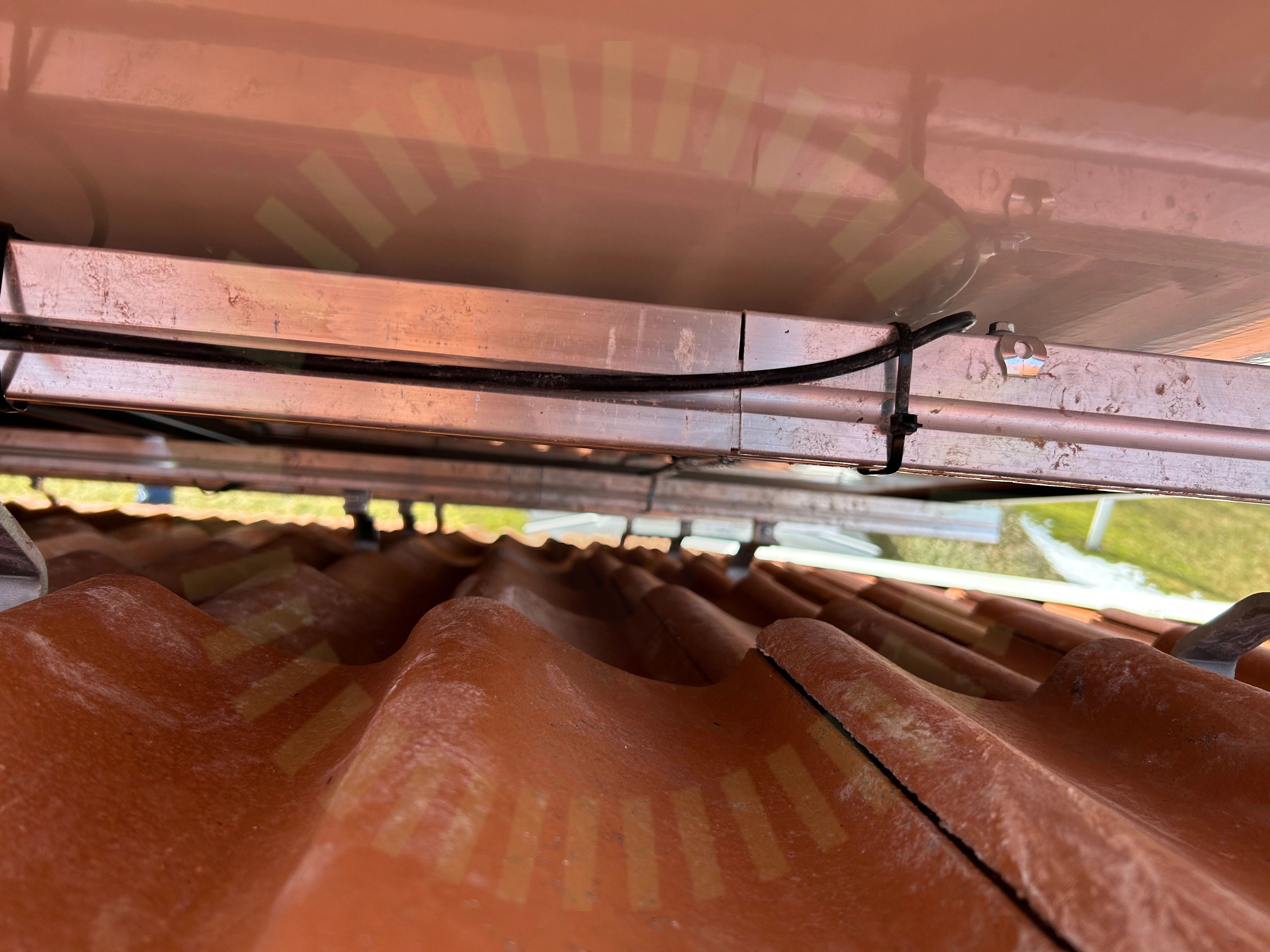

Skenskarvar

3.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

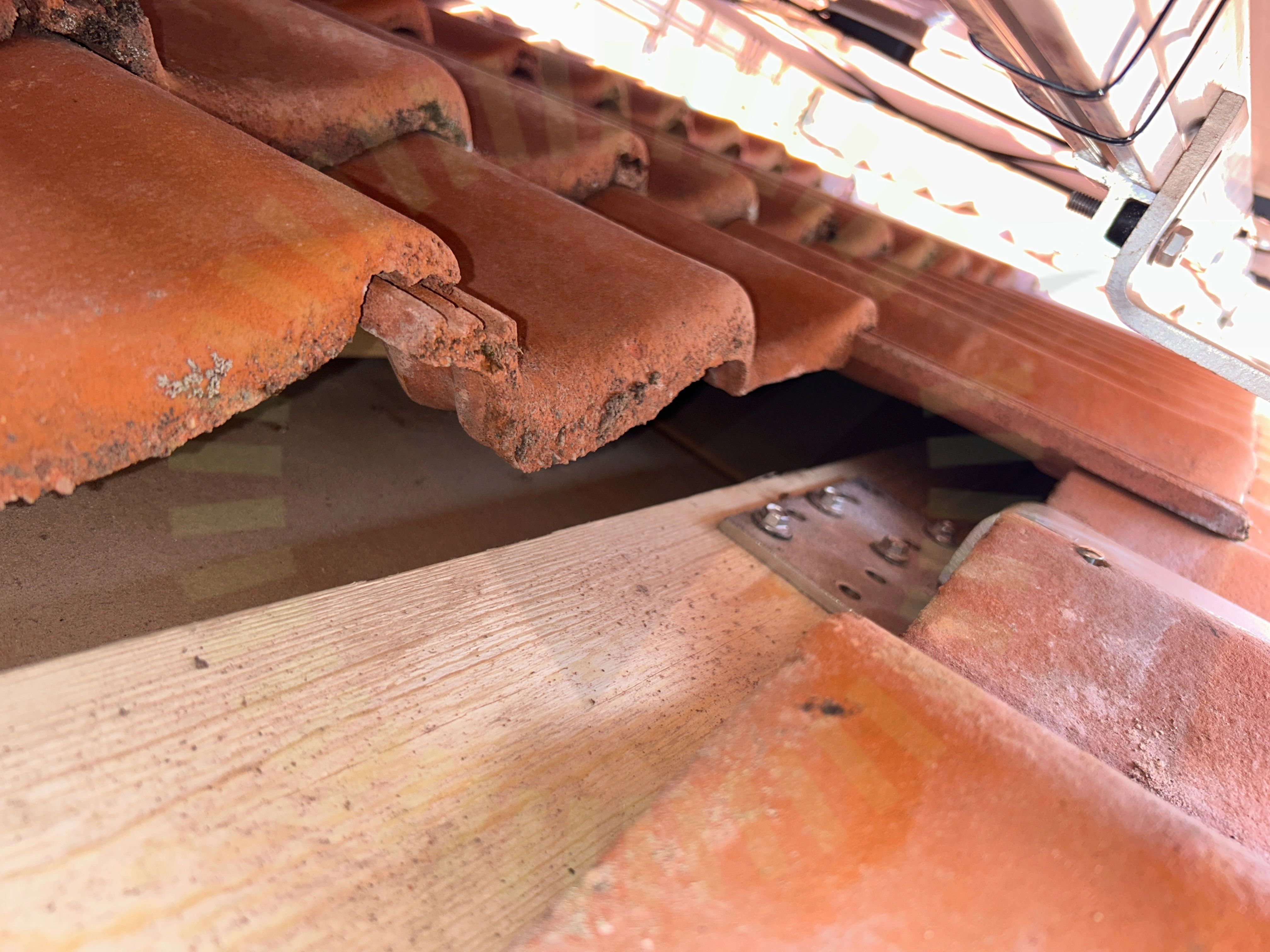

Takstolsinfästning

3.4 Takstolsinfästning

Inte godkänd

Infästningar är inte monterade i takstolar. De sitter på distans som är förankrade i läkten.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

Godkända kontrollpunkter

21/25
Använd skruv för klämmaFrämmande materialHöjdjusteringKlämmans placering i skenaMittklämmorPanelramens höjdRåspontsinfästningShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkyddSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor
