Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Enermont

Datum

10 oktober 2023

Ort

Hässleholm, Skåne län
Ändklämmor - Position
Slip-Guards (Liggande paneler)
AC Anslutning Växelriktare
91% godkända9% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-MH
OptimerareTigo: TS4
MontagesystemNovotegra: Trapezoidal Metal
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Enermont

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

3/34
AC Anslutning Växelriktare

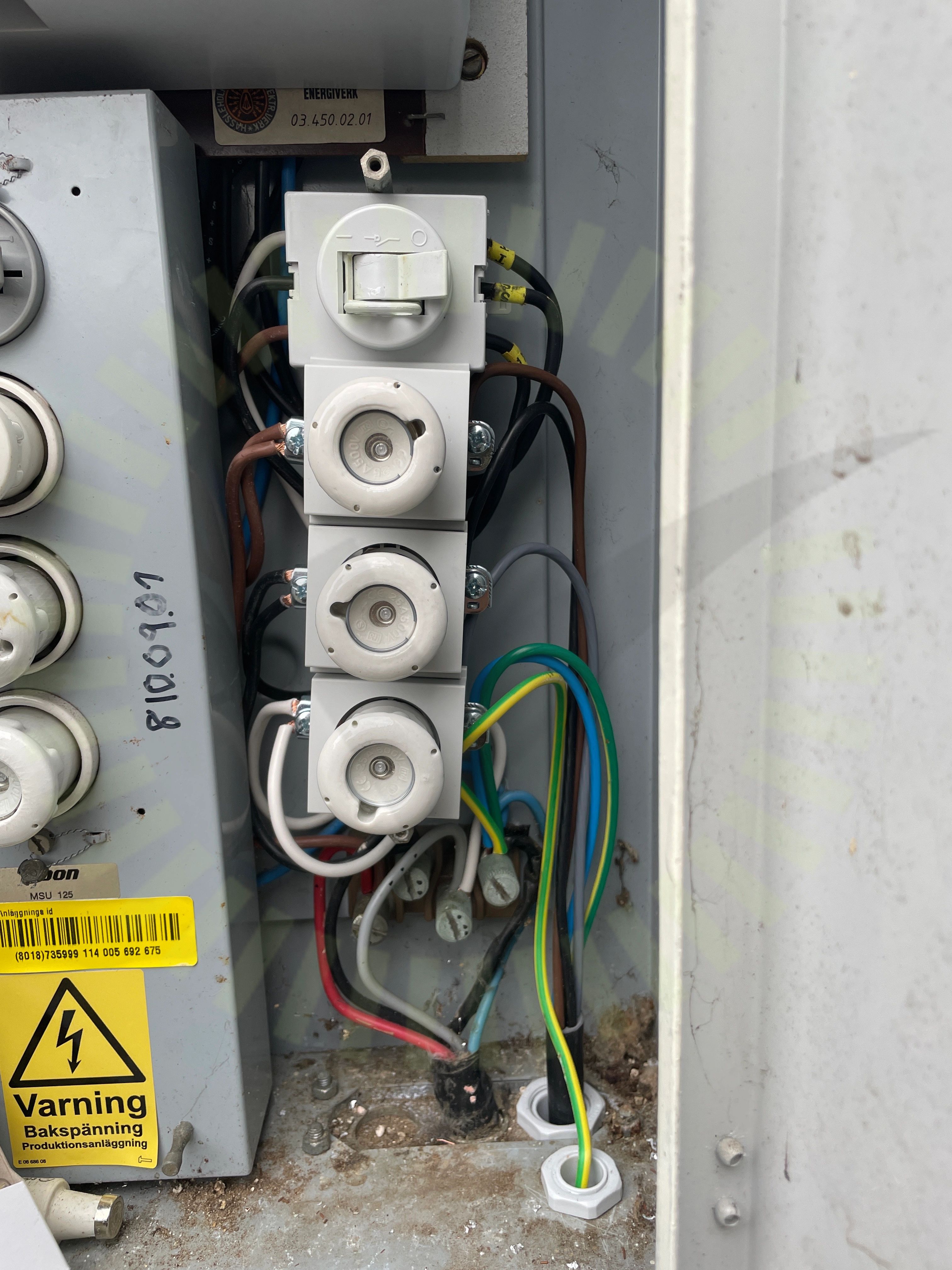

2.1 AC Anslutning Växelriktare

Inte godkänd

Växelriktaren är ansluten direkt till plintarna i fasadskåpet utan säkringar.

Informering av solceller

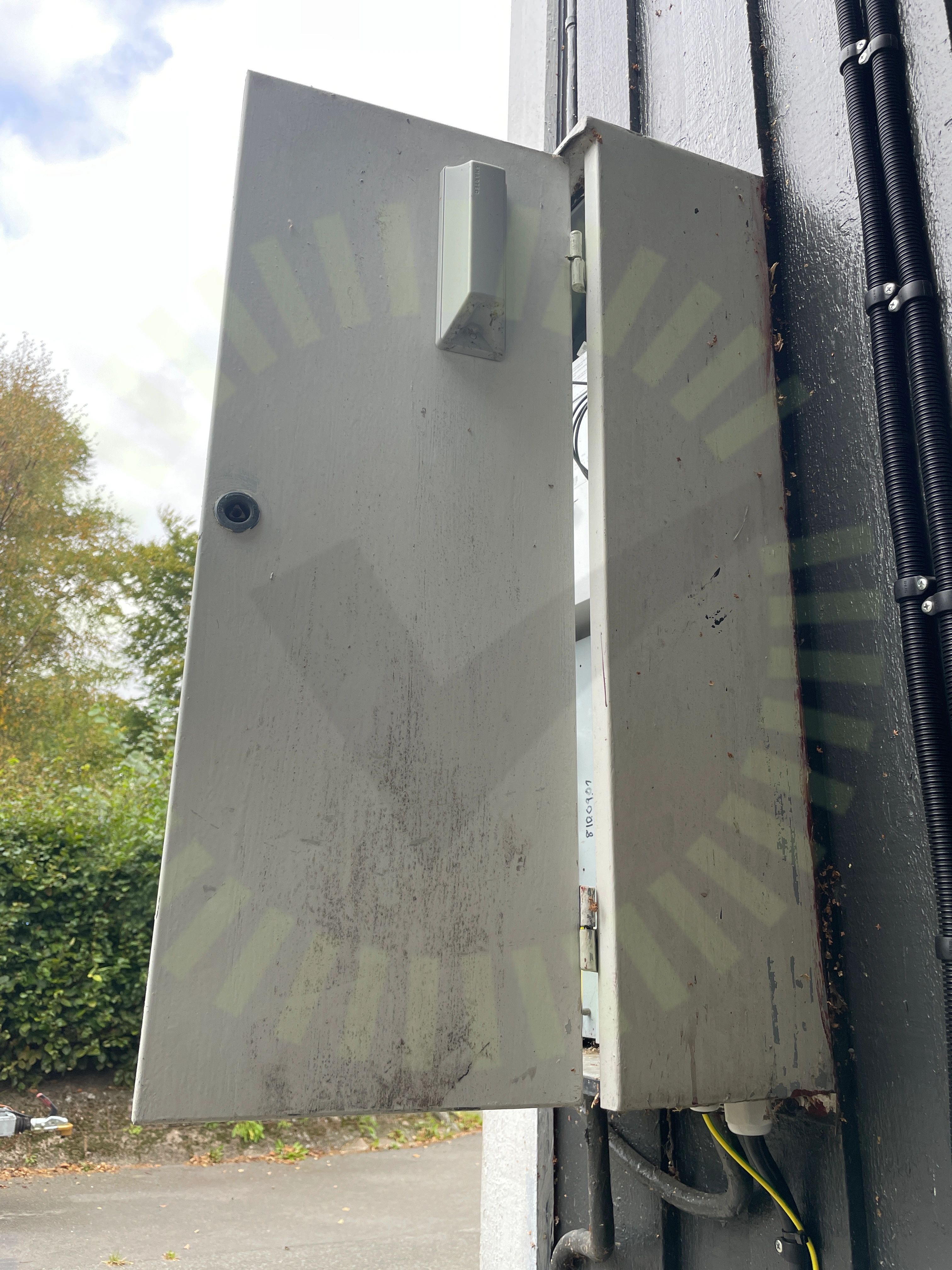

2.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

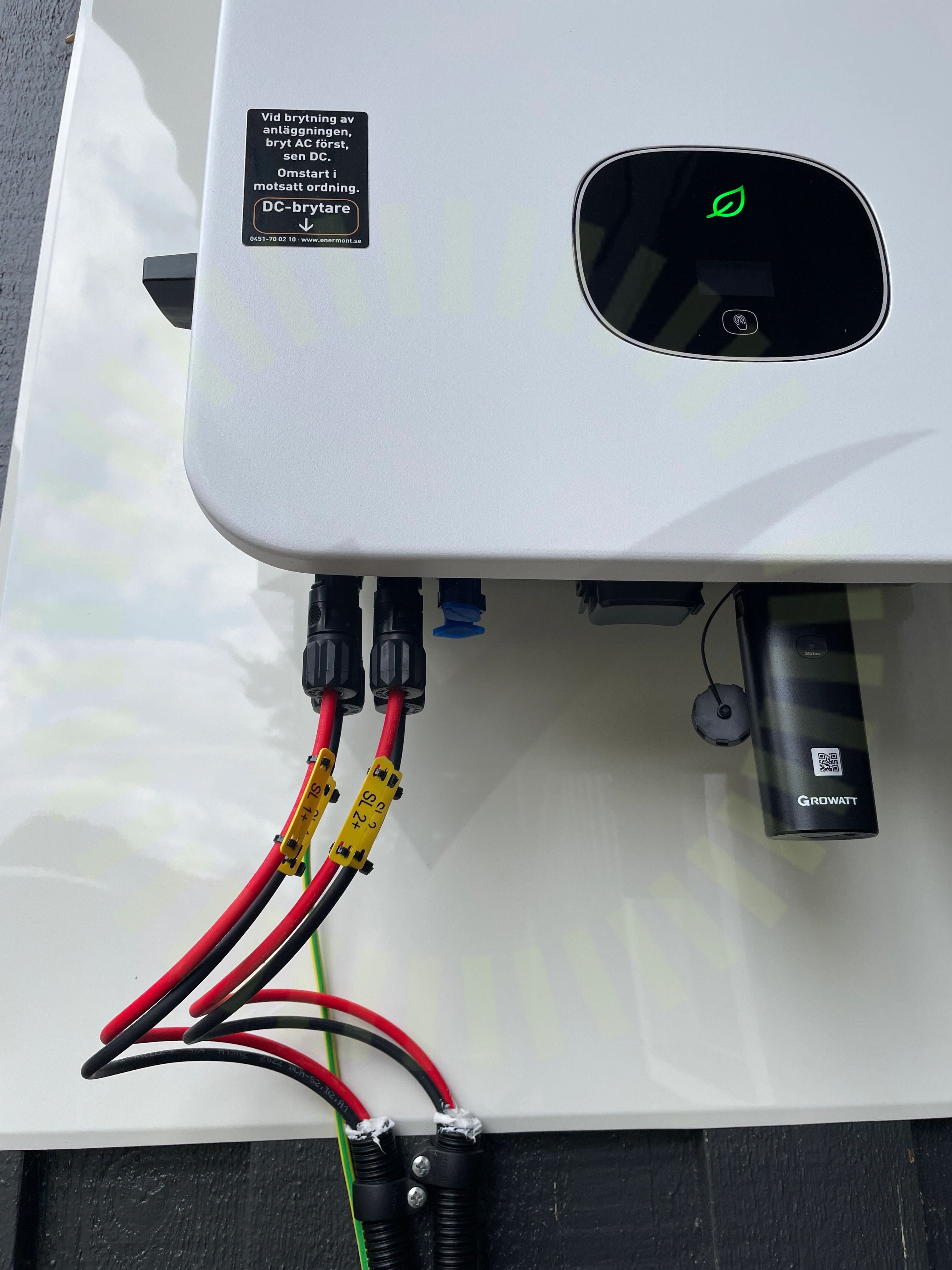

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

31/34
AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Leapton: LP182*182-M-54-MH

Godkända kontrollpunkter

15/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Novotegra: Trapezoidal Metal

Anmärkningar

4/18
Kabeldragning mellan takytor

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Slip-Guards (Liggande paneler)

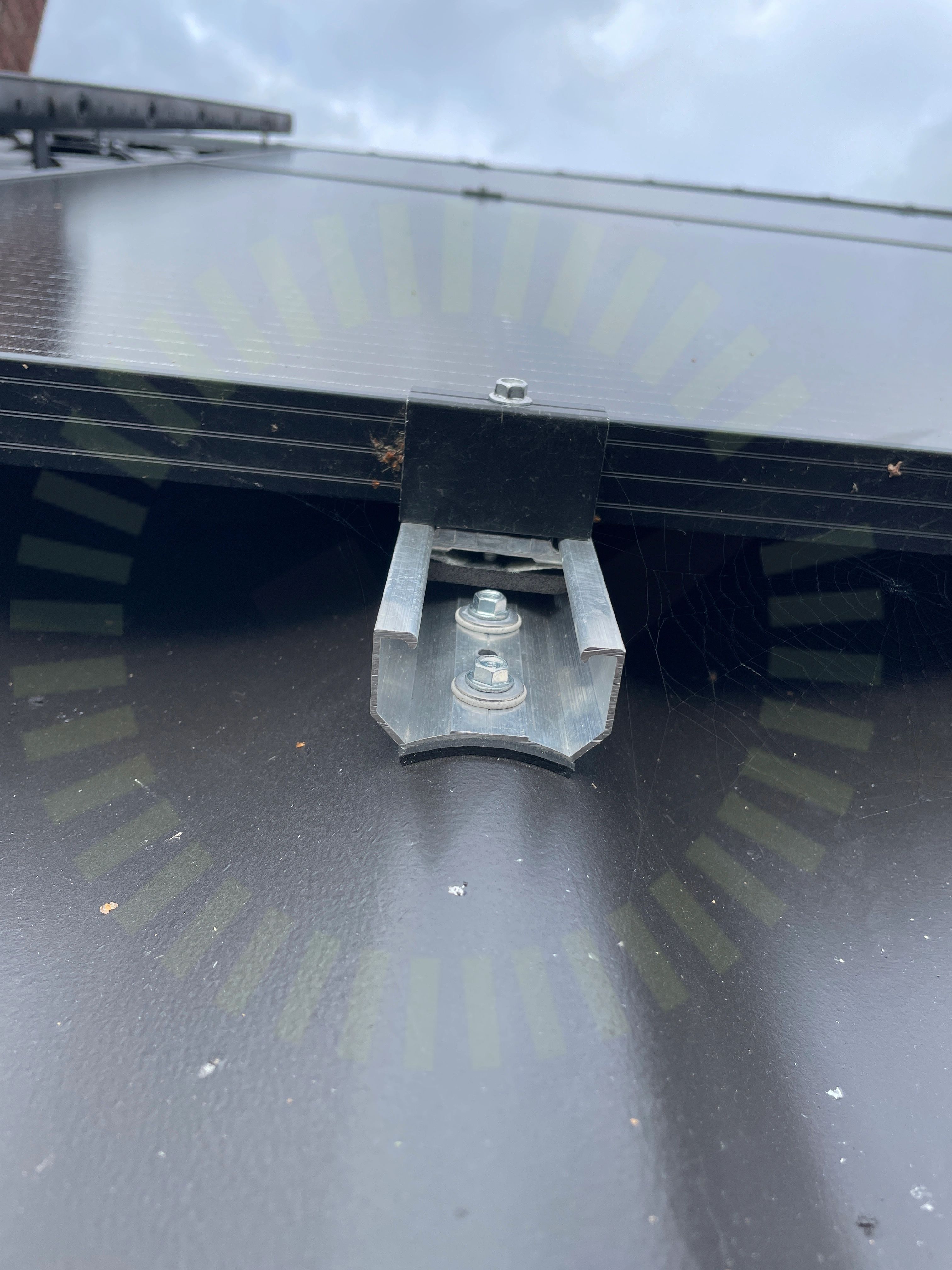

4.2 Slip-Guards (Liggande paneler)

Inte godkänd

Skenstöd saknas på samtliga ställen.

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.9)

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Gäller det stora panelfältet i SV, layout förändrad.

Tillverkarens montageanvisningar
Ändklämmor - Position

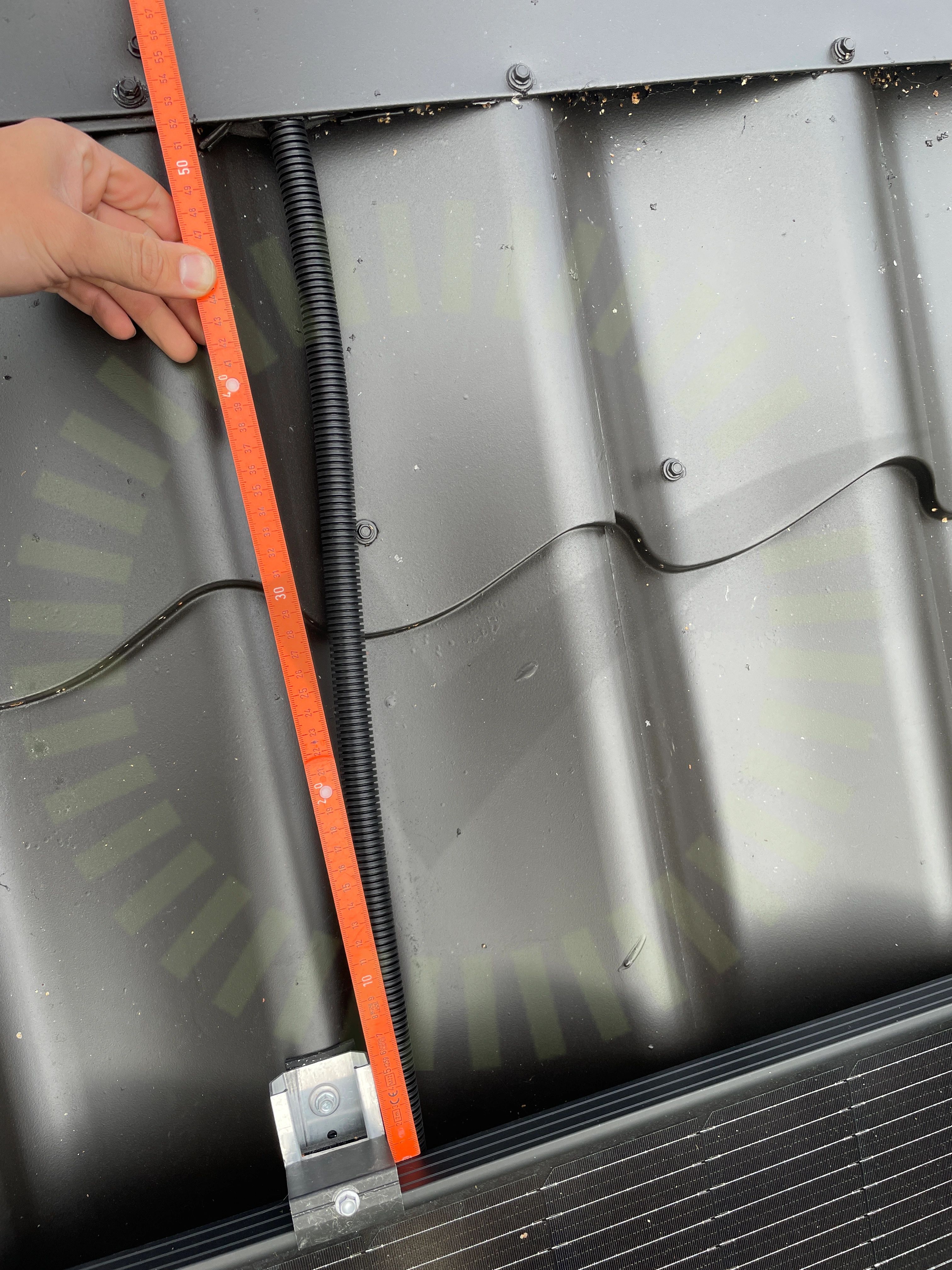

4.4 Ändklämmor - Position

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Novotegra: Mounting instruction | Trapezodial metal sheet V4.2 (s.10)

Godkända kontrollpunkter

14/18
SäkerhetsavståndDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeluppfästningMittklämmorMittklämmor - PositionPanelbreddSkadorTaklutningTjocklekVäderbeständigt materialÄndklämmor

Tigo: TS4

Godkända kontrollpunkter

4/4
Optimerare: Fastsäkring av produktOptimerare: KabelOptimerare: KontakterOptimerare: Placering

Växelriktare

Godkända kontrollpunkter

1/1
PEN-ledare
