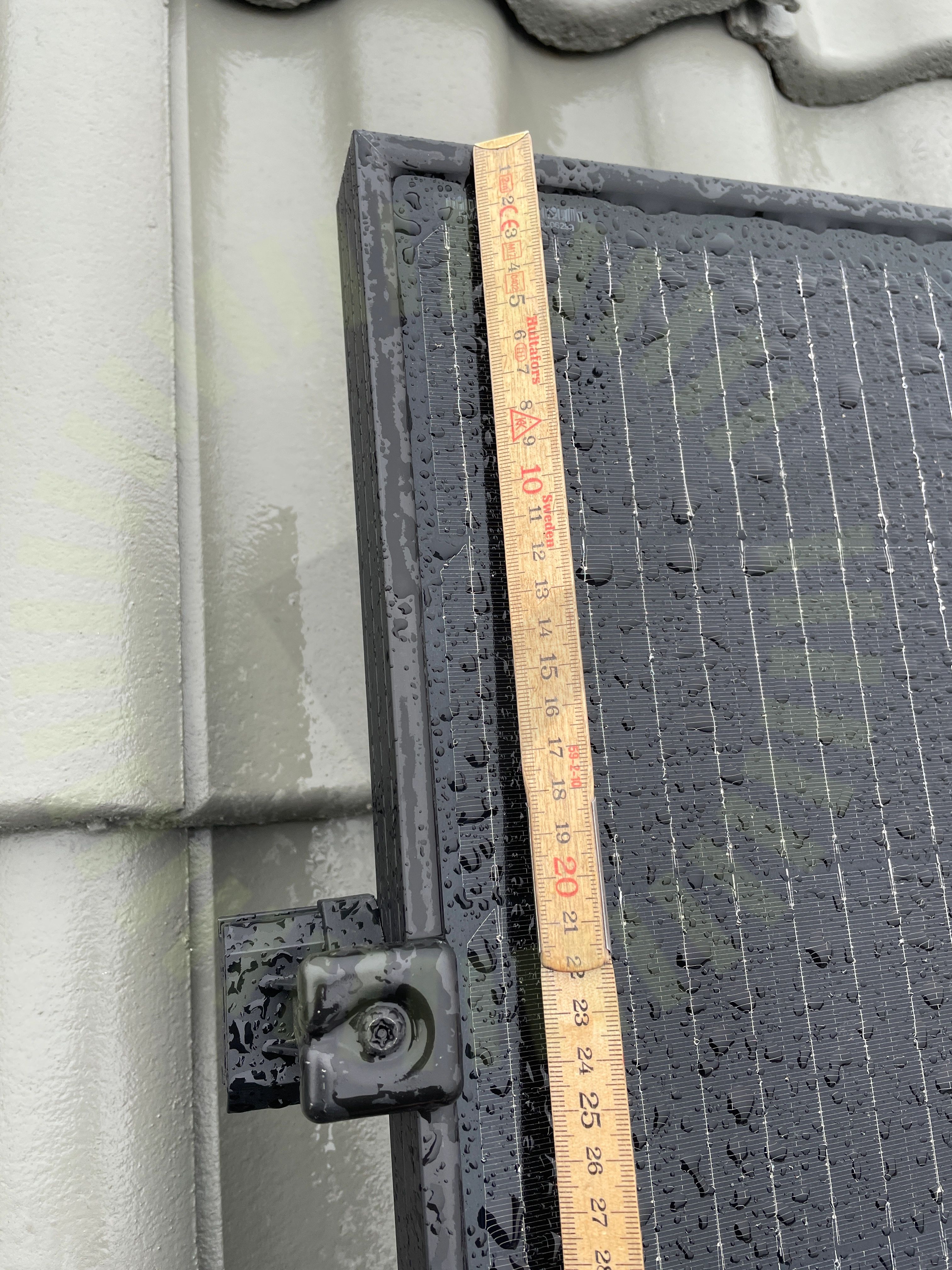

3.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppfyller heller inte kraven för asymetrisk placering. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12
Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
11 april 2024
Ort
Nättraby, Blekinge län
95% godkända5% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/19Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
ESDEC Lutande Panntak
Anmärkningar
3/24

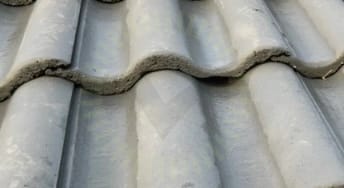

4.1 Glipor takpannor
KundkommentarPannor har ej bibehållen täthet. Urjackade pannor återanvända.
AMA HUS 21 (JUC.1/JUE.1)

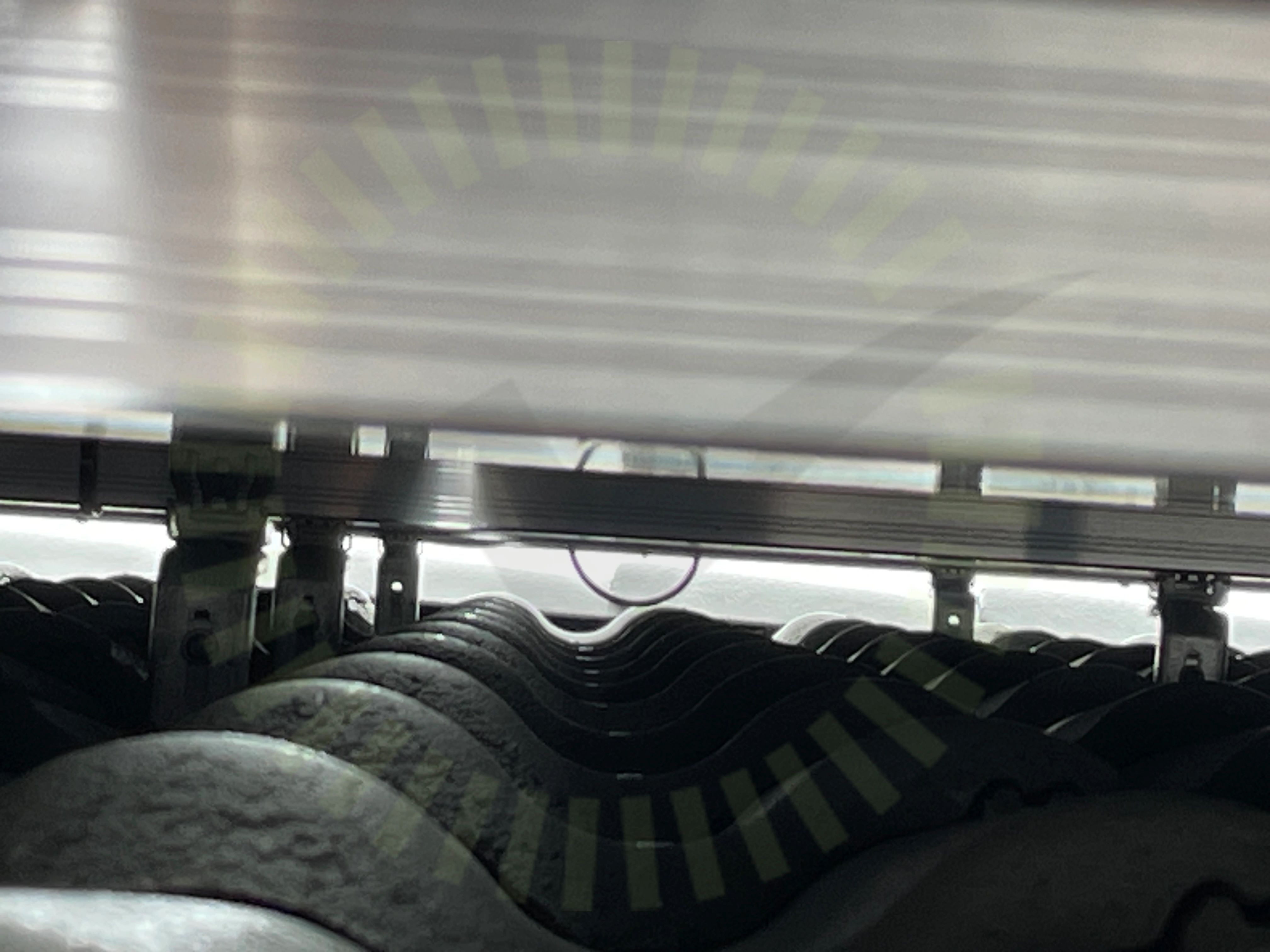

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

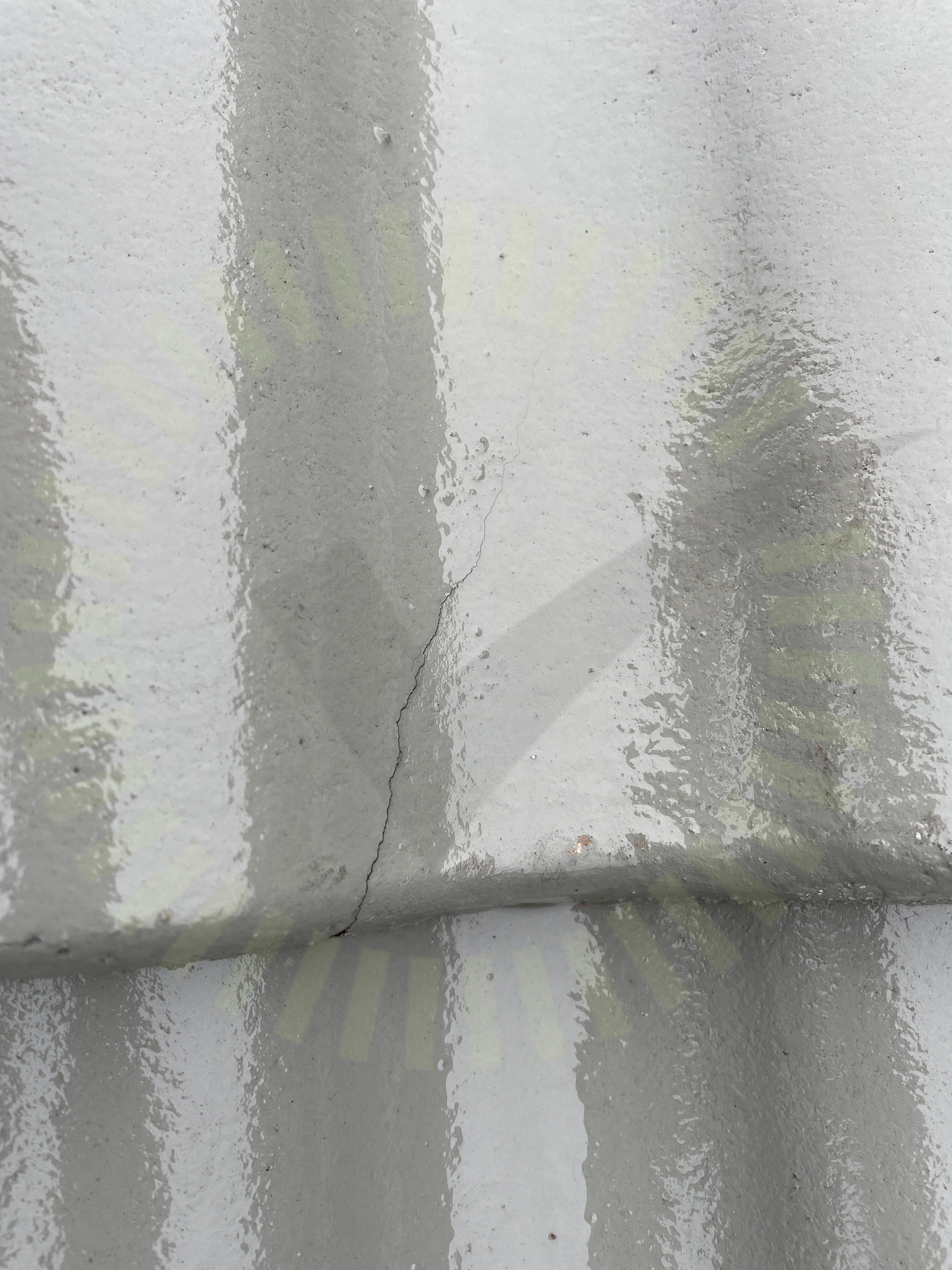

4.3 Skador
KundkommentarPanna har spräckts under montage och nockpannor ej återmonterade med skruv enligt kund.
Godkända kontrollpunkter
21/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadVäderbeständigt material
SunGrow: SBR(XXX)
Anmärkningar
2/15

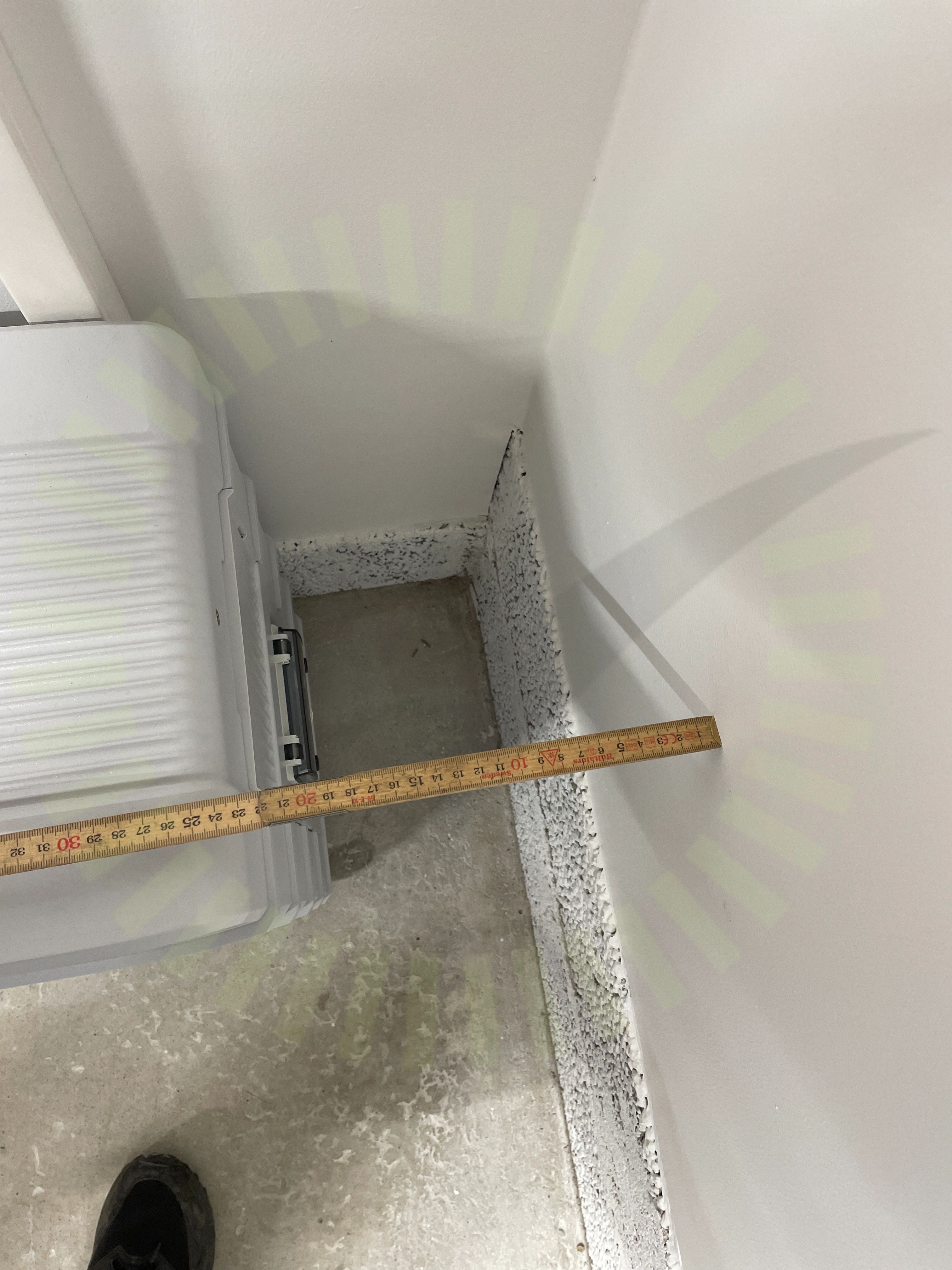

5.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR064-256-UEN-Ver19-202302, Sida 15

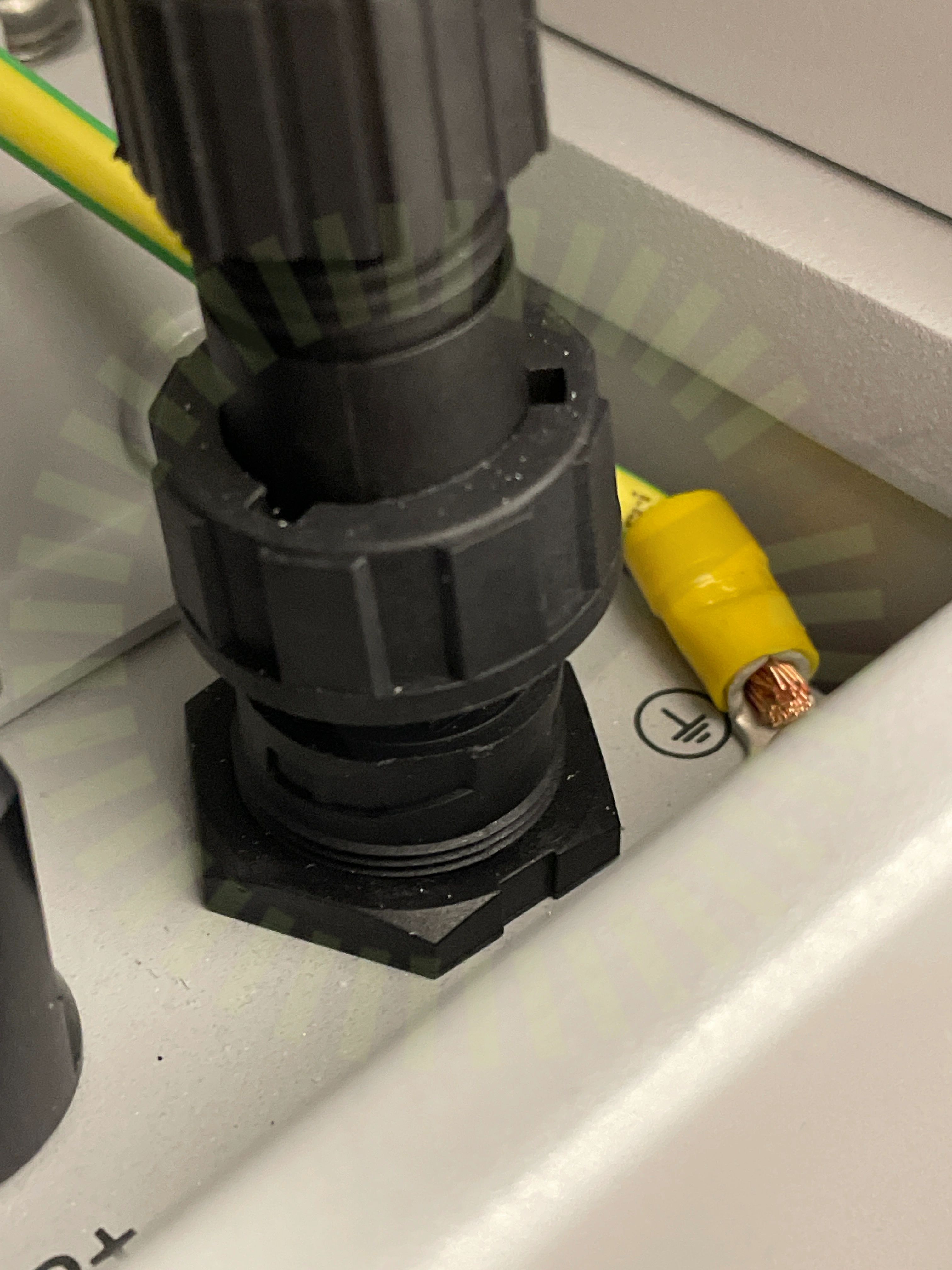

5.2 Signalkabel batteri
Inte godkändFörskruvning för batteriets signalkabel ej fastsatt.
SBR064-256-UEN-Ver19-202302, Sida 26
Godkända kontrollpunkter
13/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
SunGrow: SH5-10RT
Anmärkningar
3/39

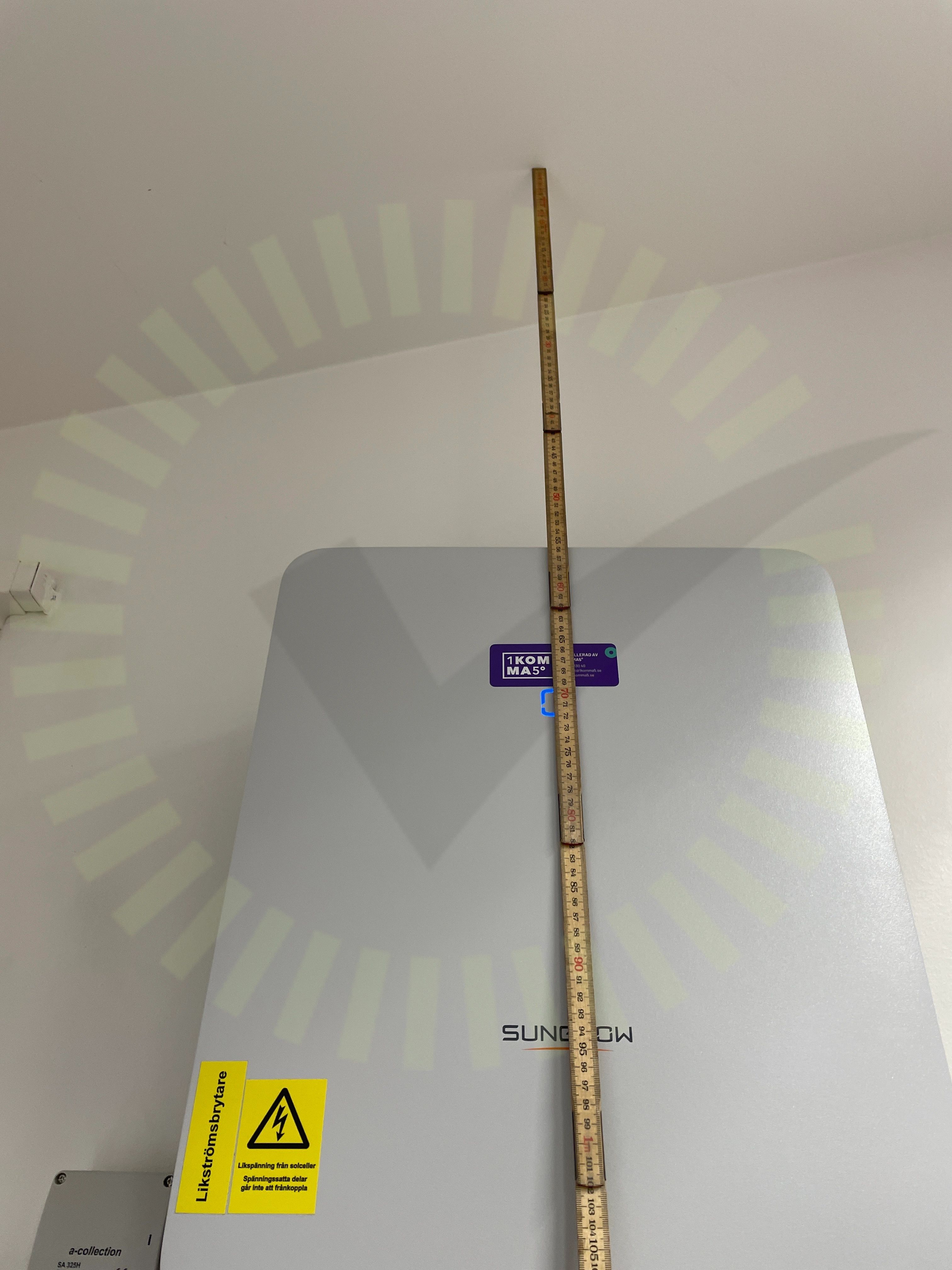

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
6.2 DC Kontakter
Inte godkändDC kontakter från olika tillverkare sammankopplade.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

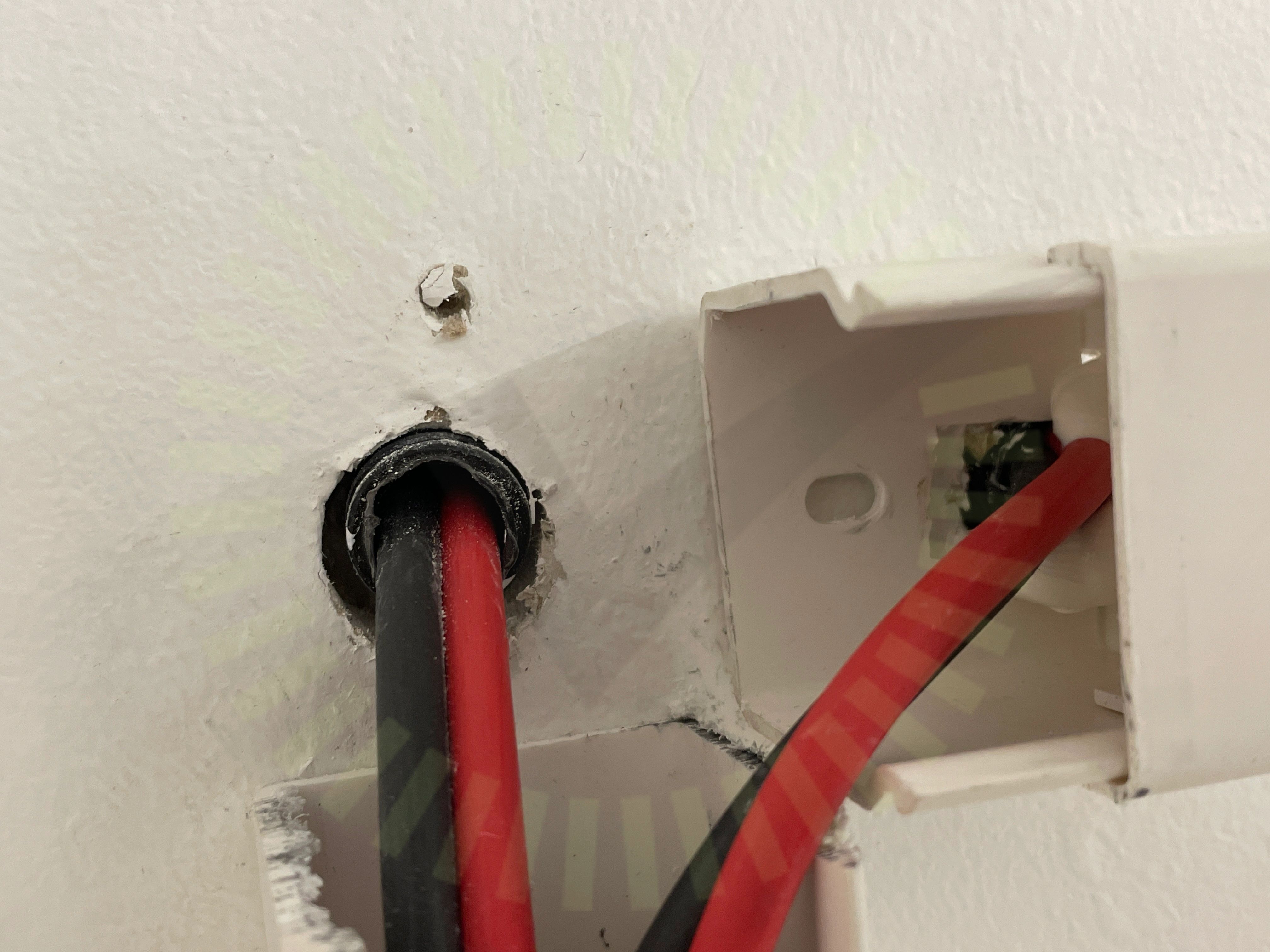

6.3 Genomföringar
ÖverenskommelseGenomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
35/39AC kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/39AC Kablage förläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
