1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.5
Installation genom
AllSol Norden AB
Datum
24 april 2024
Ort
Vårgårda, Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerDenim: U N3 XXX BTG 108H
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörUndercentral
TillbehörCHINT: Growatt DTSU666
Installerad av AllSol Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/15

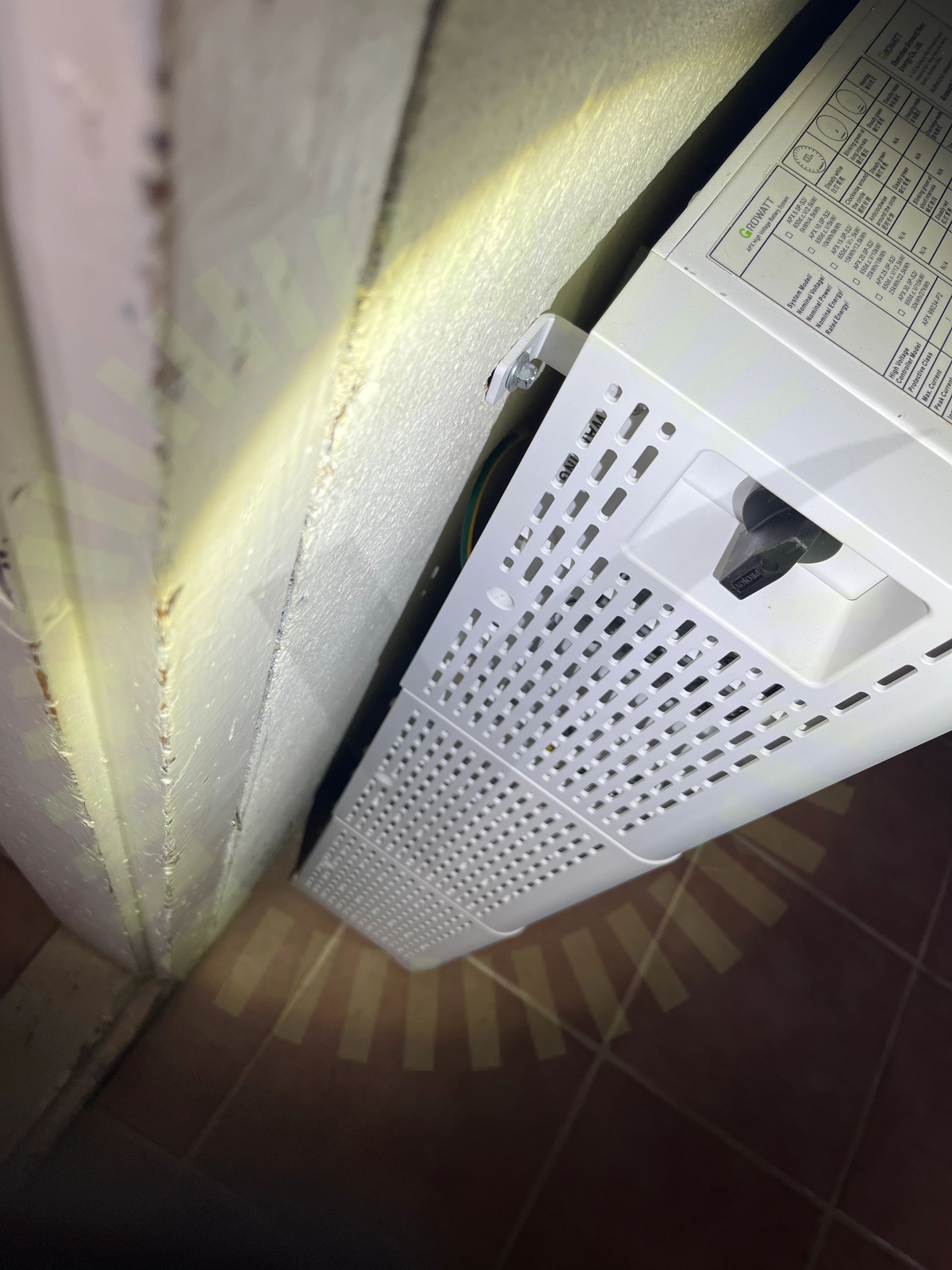

2.1 Fastsäkring av produkt
Inte godkändBatterimodulerna är inte fastsäkrad i väggen.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20
Godkända kontrollpunkter
14/15Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
5/5Fastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, Denim: U N3 XXX BTG 108H
Anmärkningar
4/15

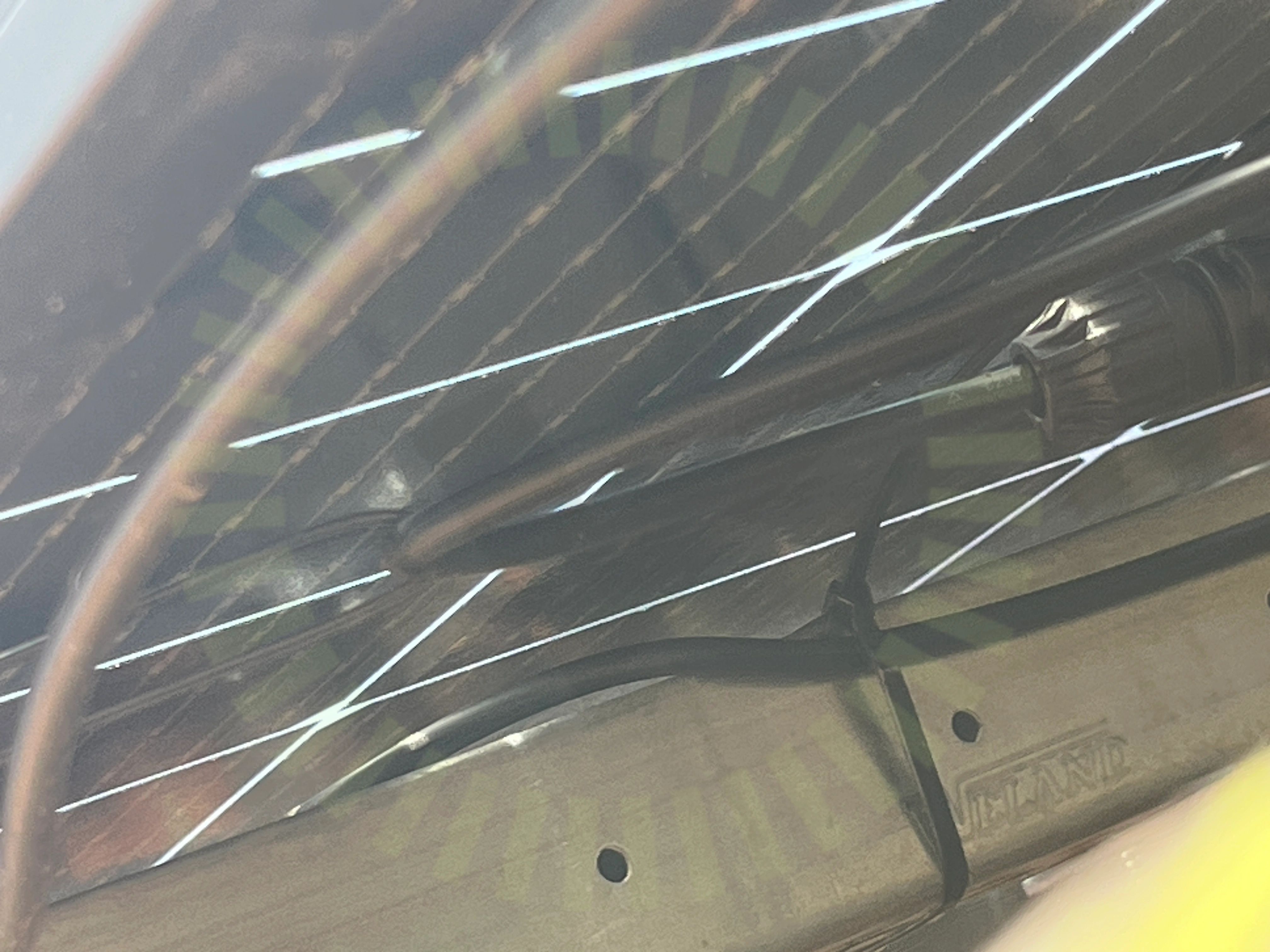

4.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation manual Denim V.Feb-2024-1, Sida 13

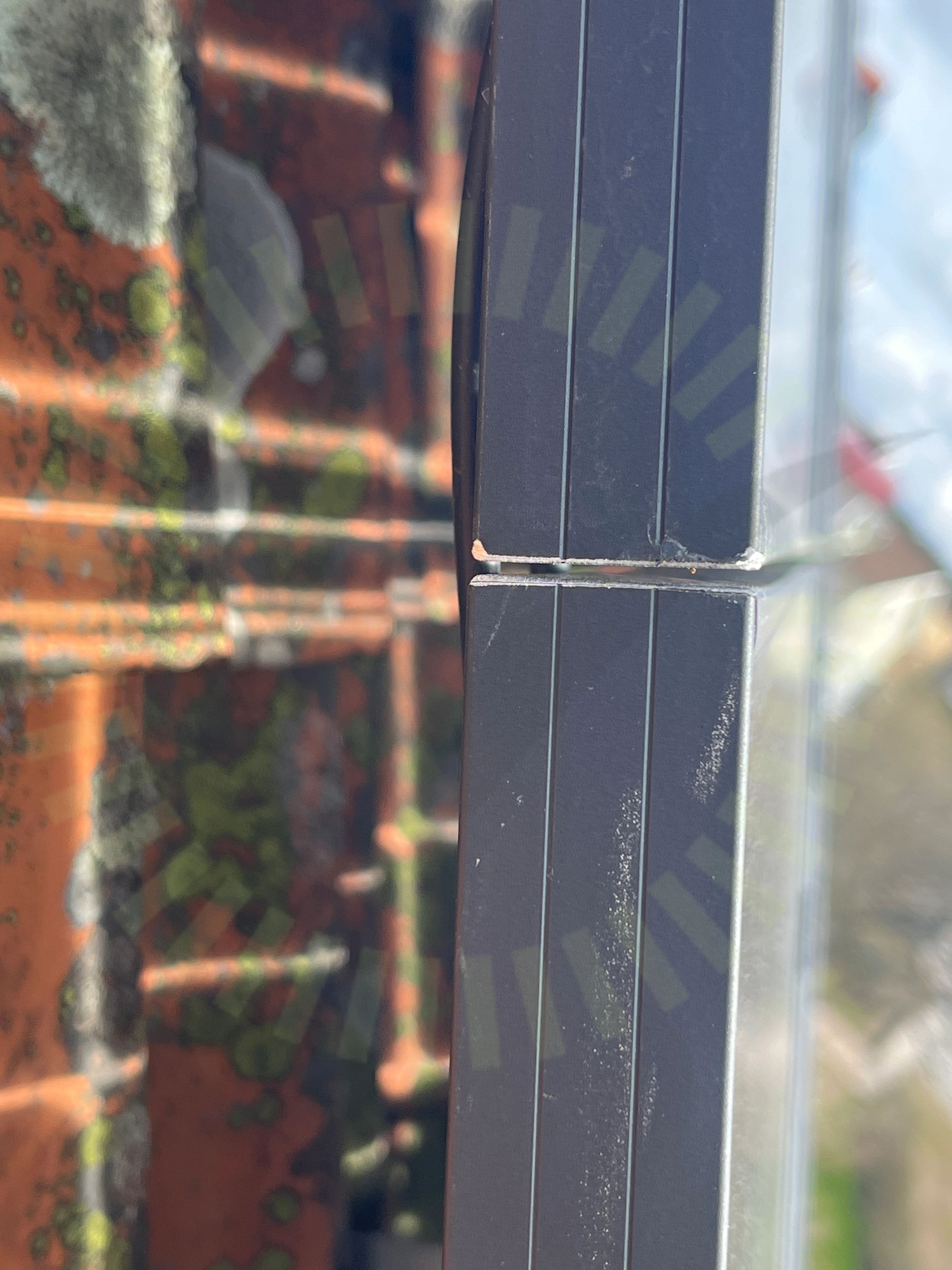

4.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation manual Denim V.Feb-2024-1, Sida 7
4.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

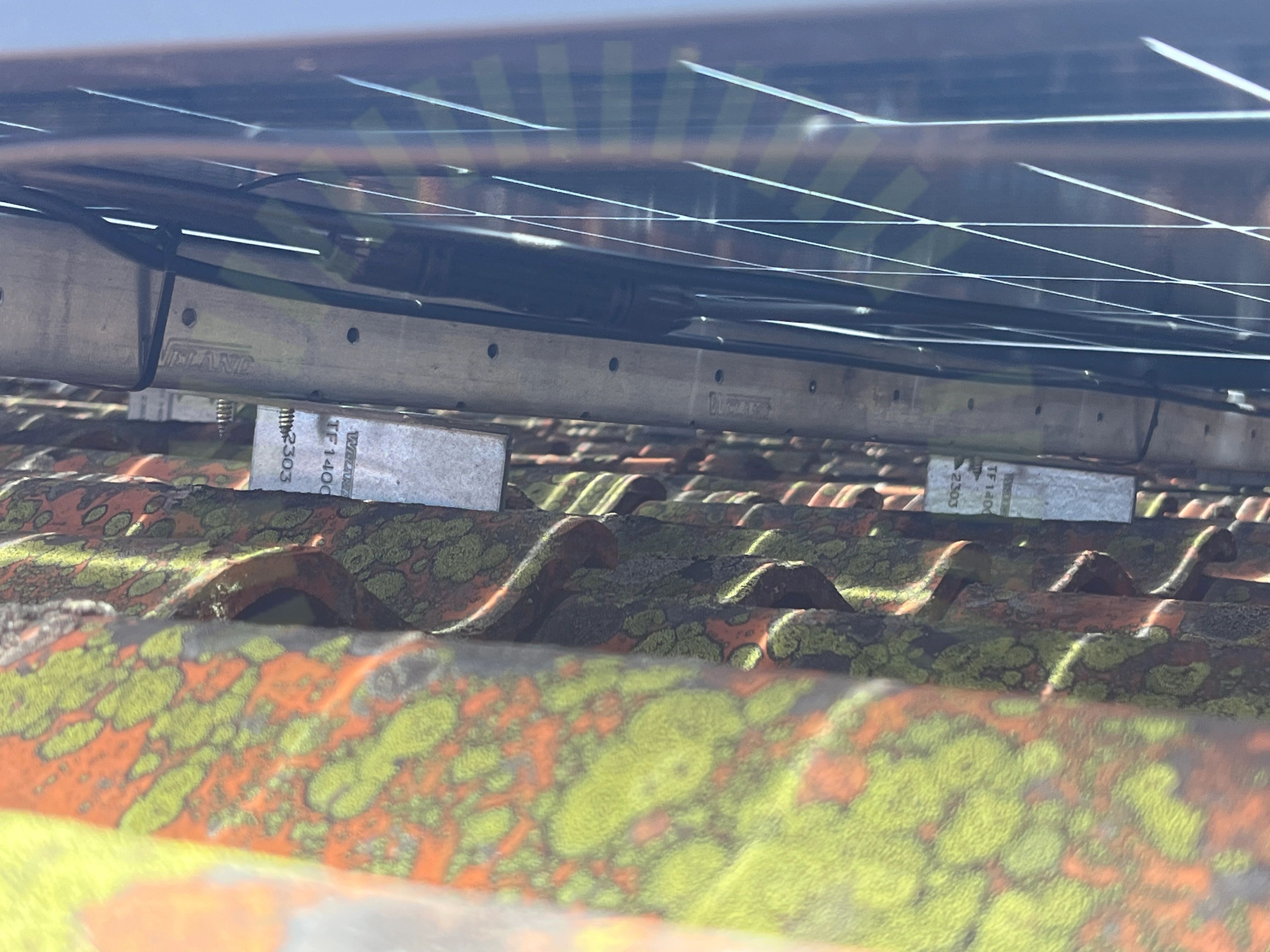

4.4 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
9/15Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
2/15Förbindelse av kontakterSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
6/21

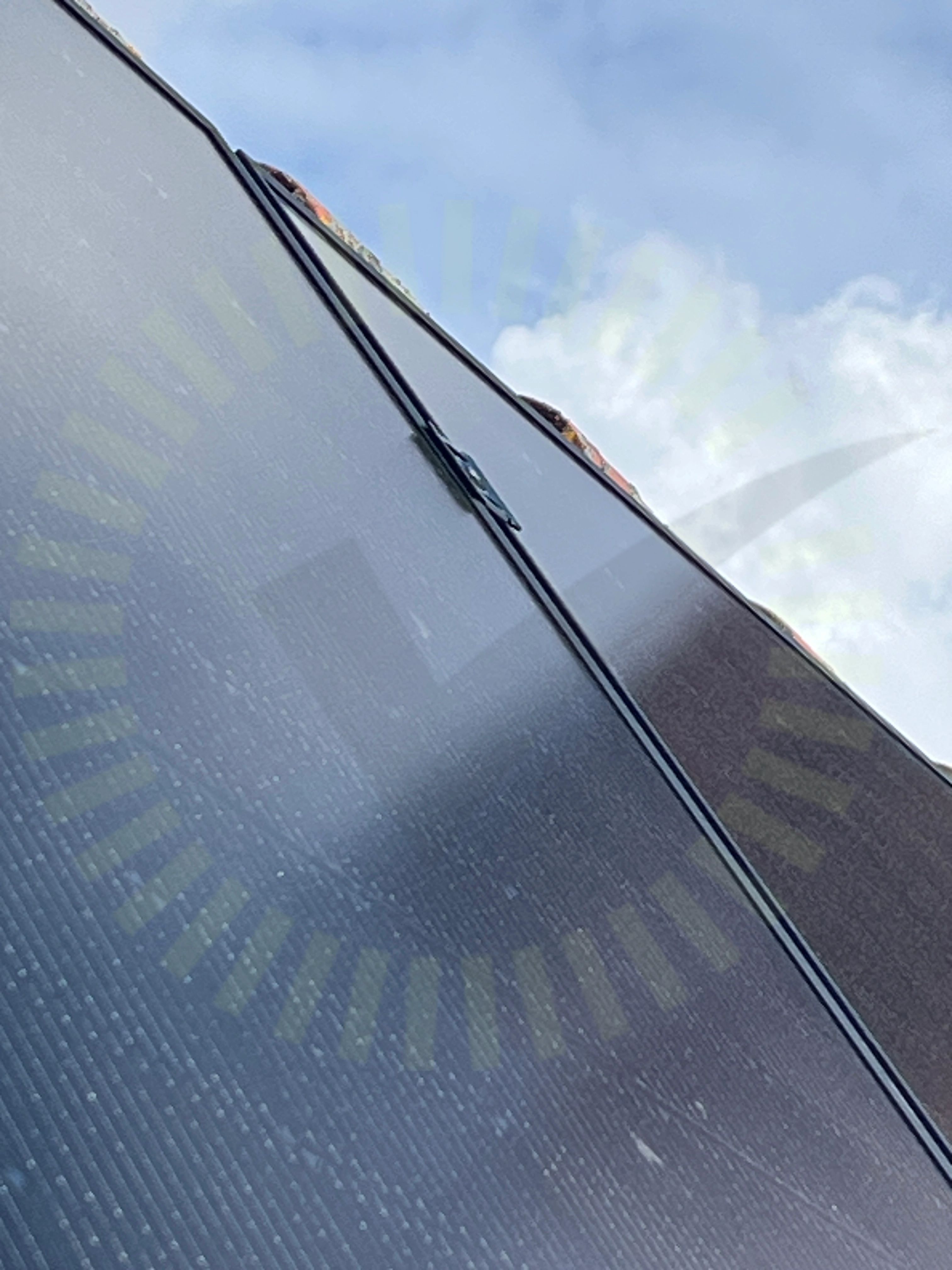

5.1 Klämmor rätt förläggning
Inte godkändKlämman är så hårt dragen så den deformerats.
MA5111 Sid 1 (1) | Version 4 - 221117
5.2 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
5.3 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
5.4 Underbyggnad
Inte godkändEn korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

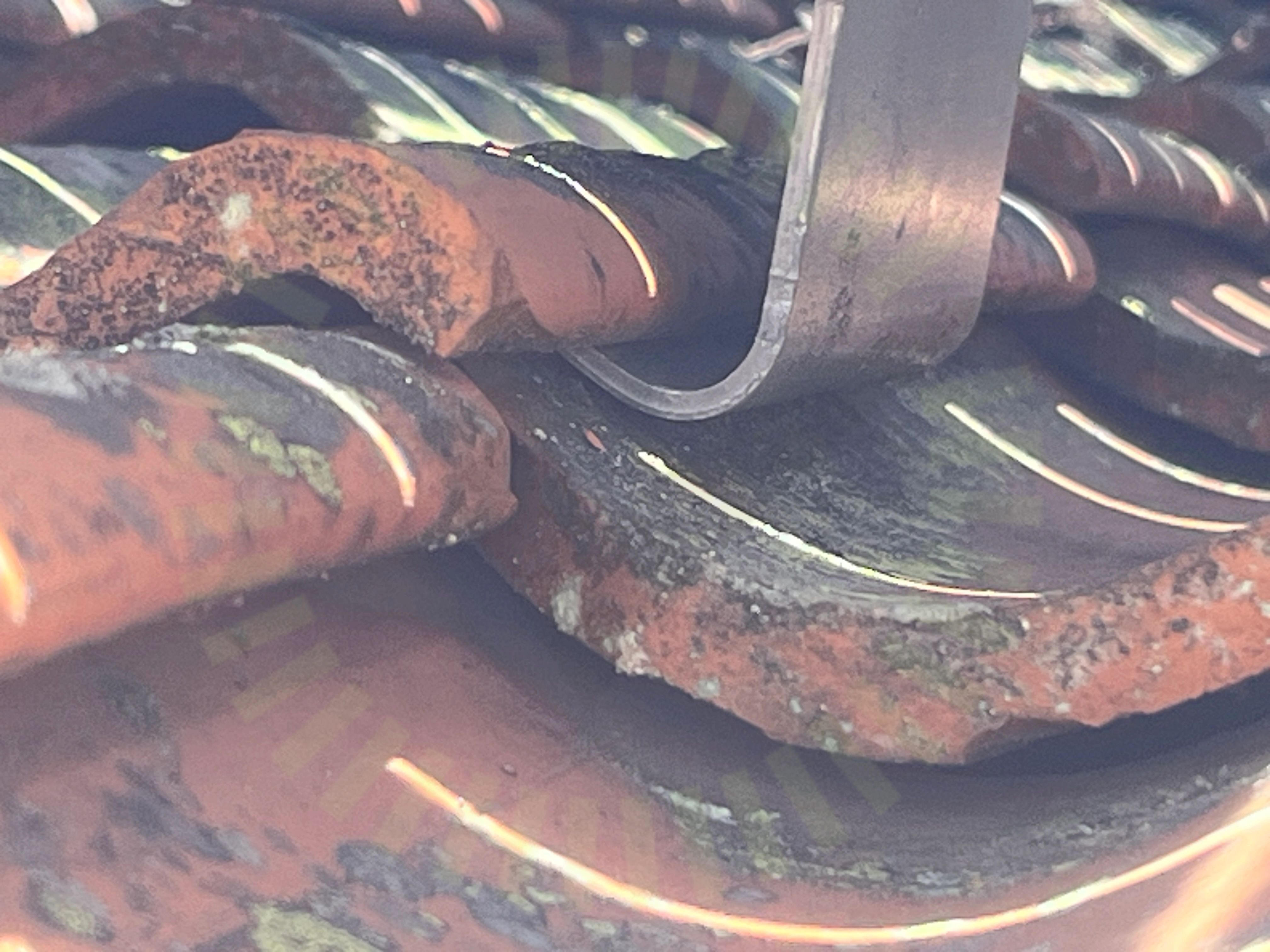

5.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
5.6 Takkrokarnas CC
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
15/21DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Undercentral
Anmärkningar
2/7

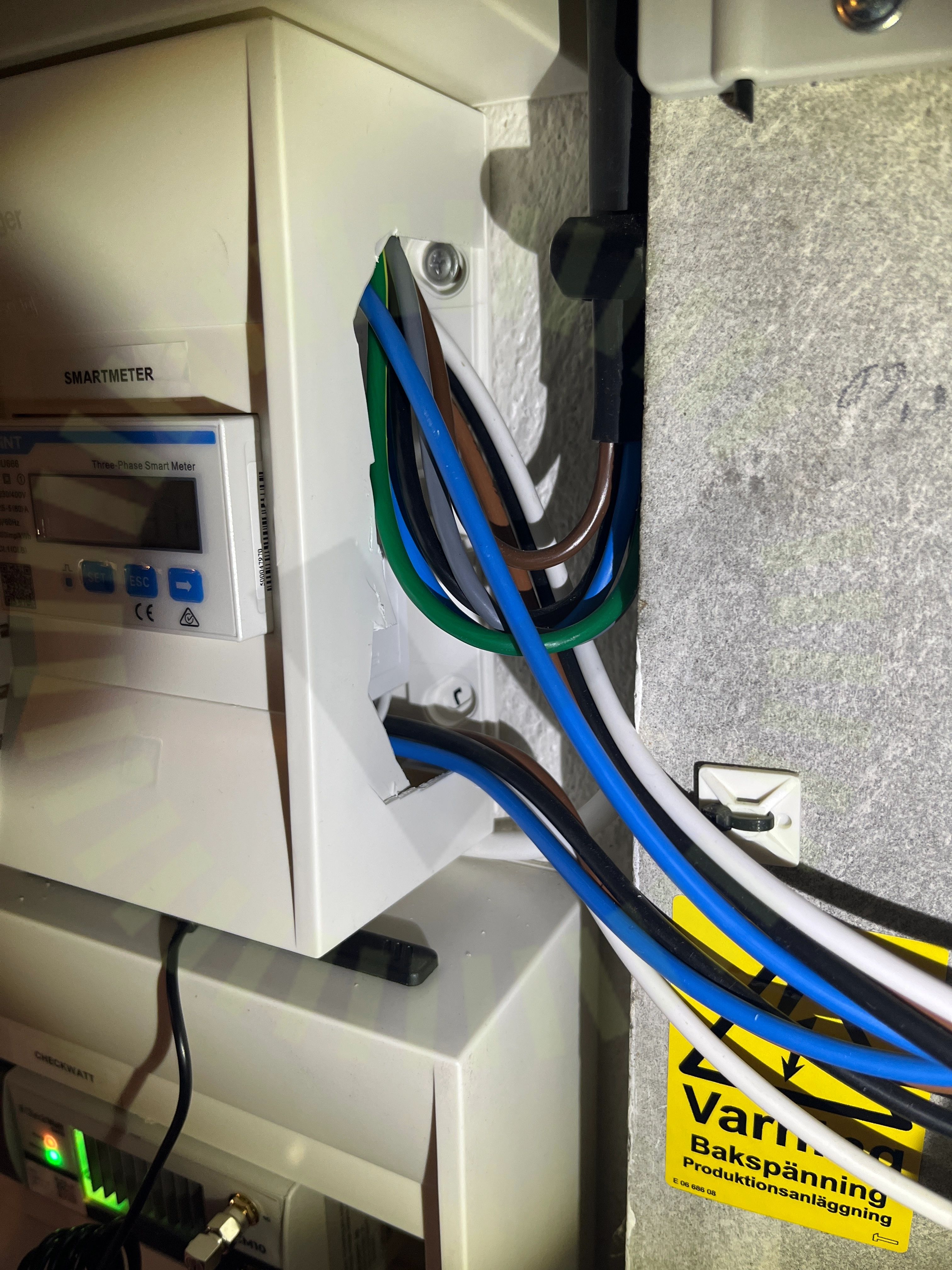

6.1 Kabelinföringar
Inte godkändFör stort hål, ej beröringsskyddat.

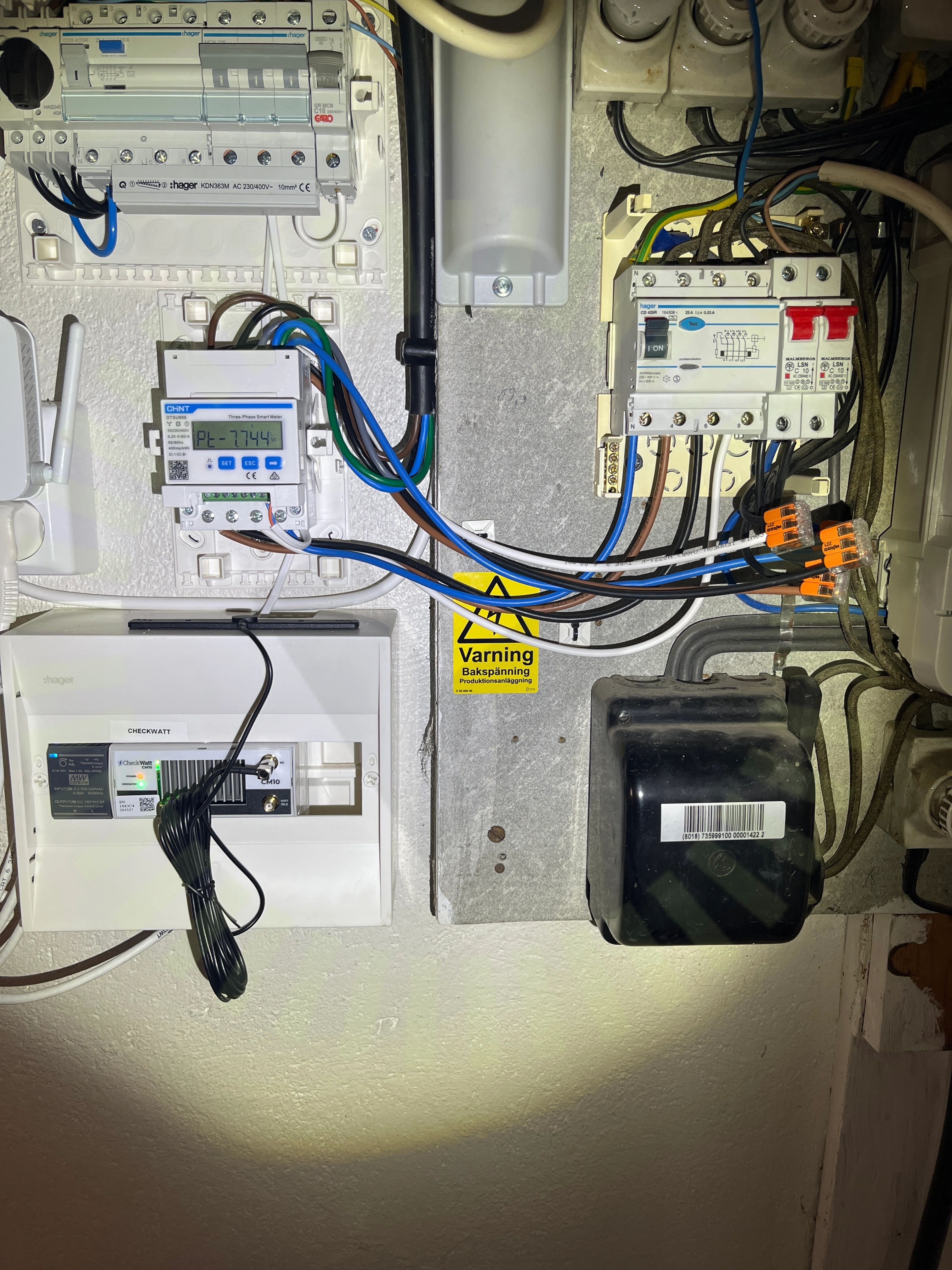

6.2 Femledarsystem
Inte godkändJord saknas från husets central till undercentralen för solcellsanläggningen. Man har dragit en ”pen ledare” som inte är en pen ledare från undersidan jordfelsbrytare.
Godkända kontrollpunkter
5/7FasskenaInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

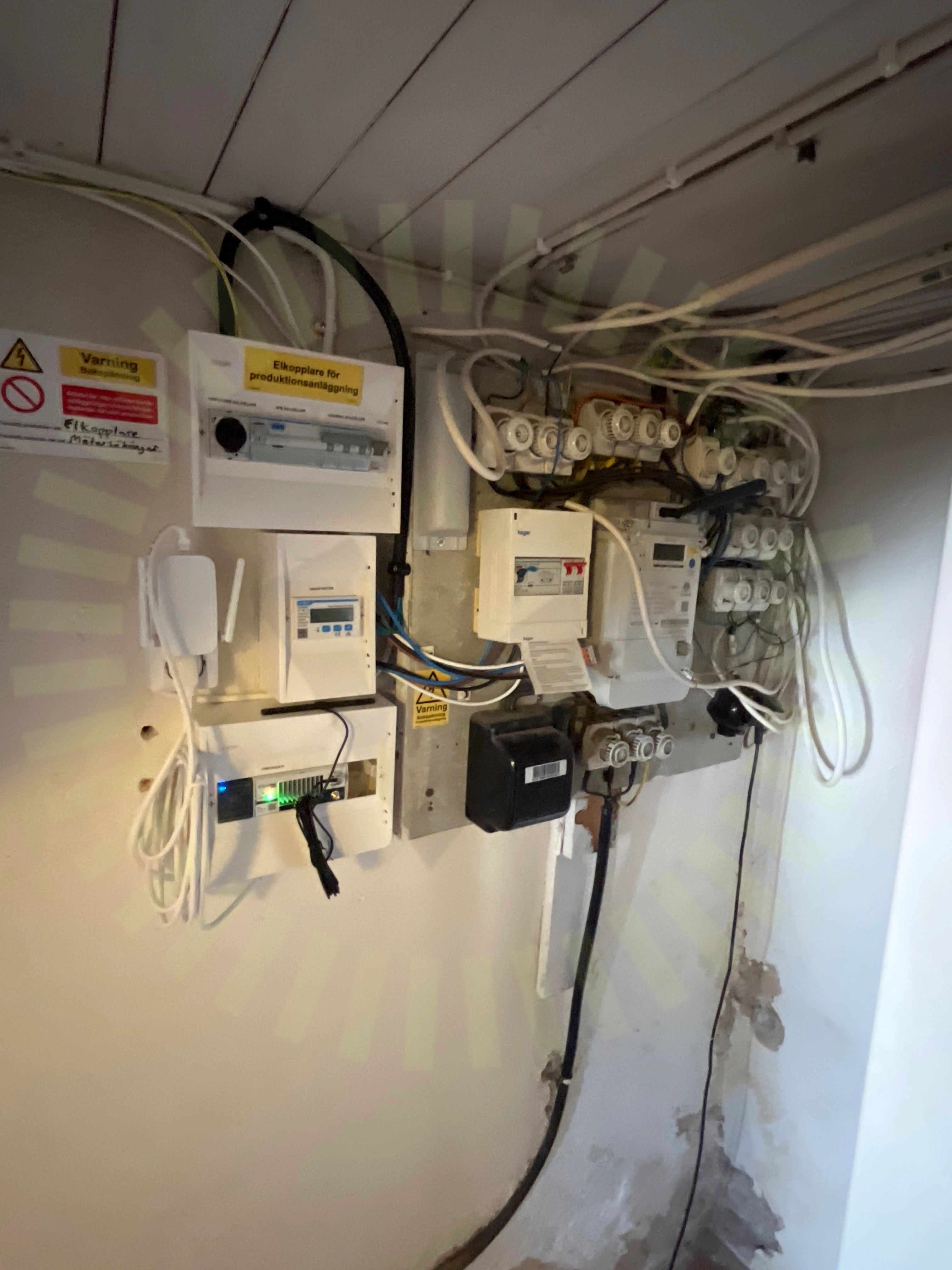

7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/35

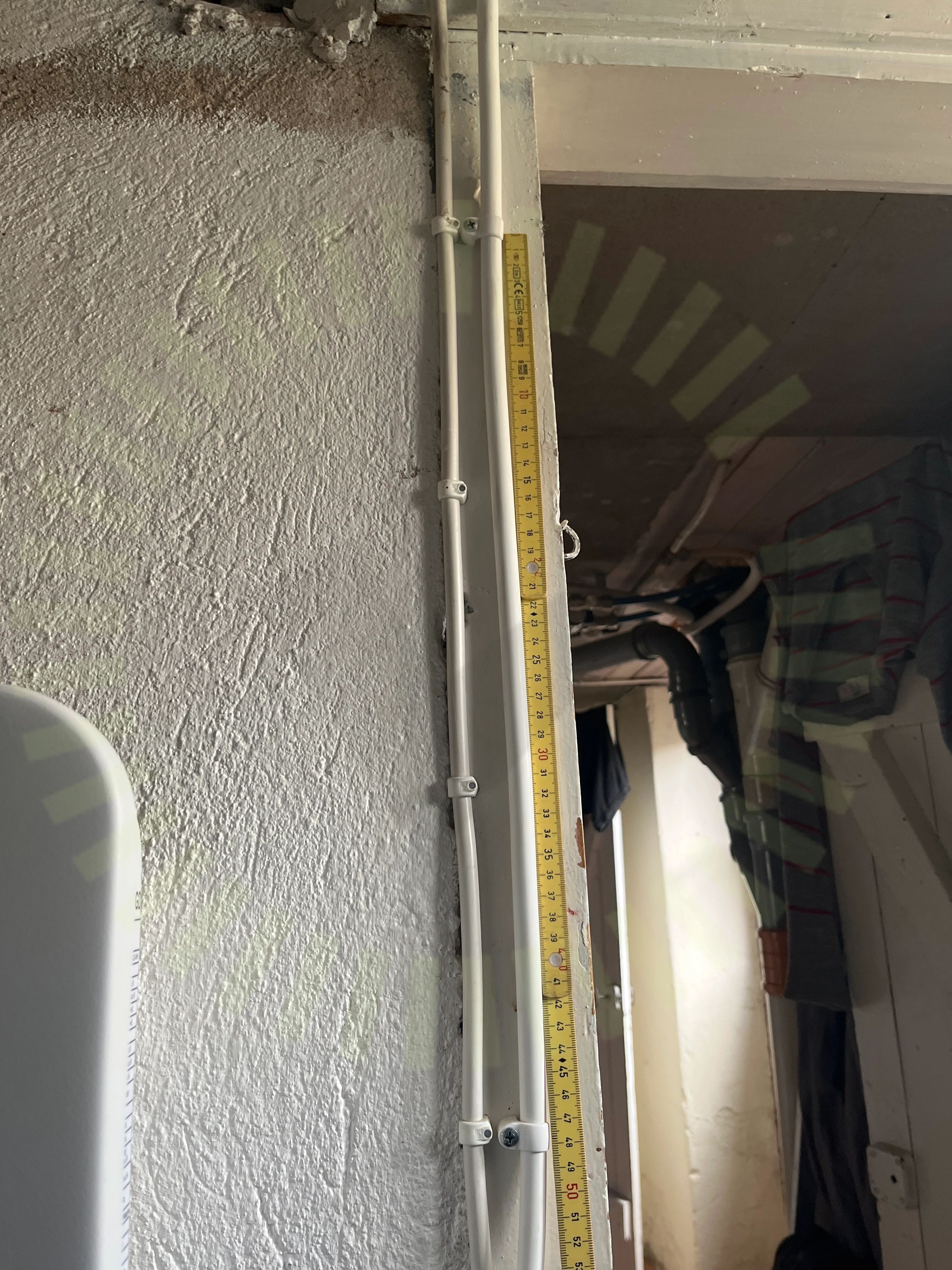

8.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
SS 436 40 00 (522.8.4)

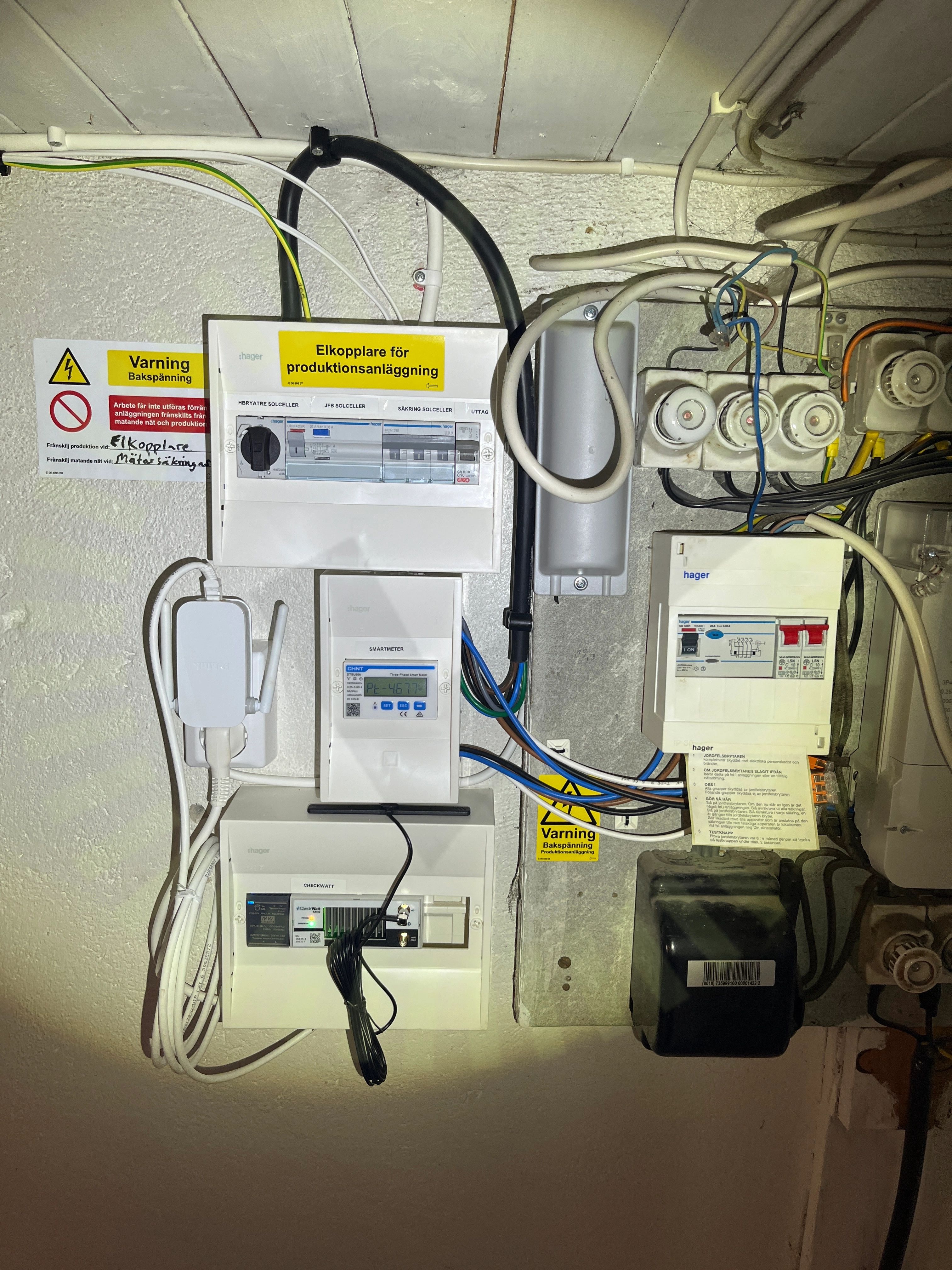

8.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

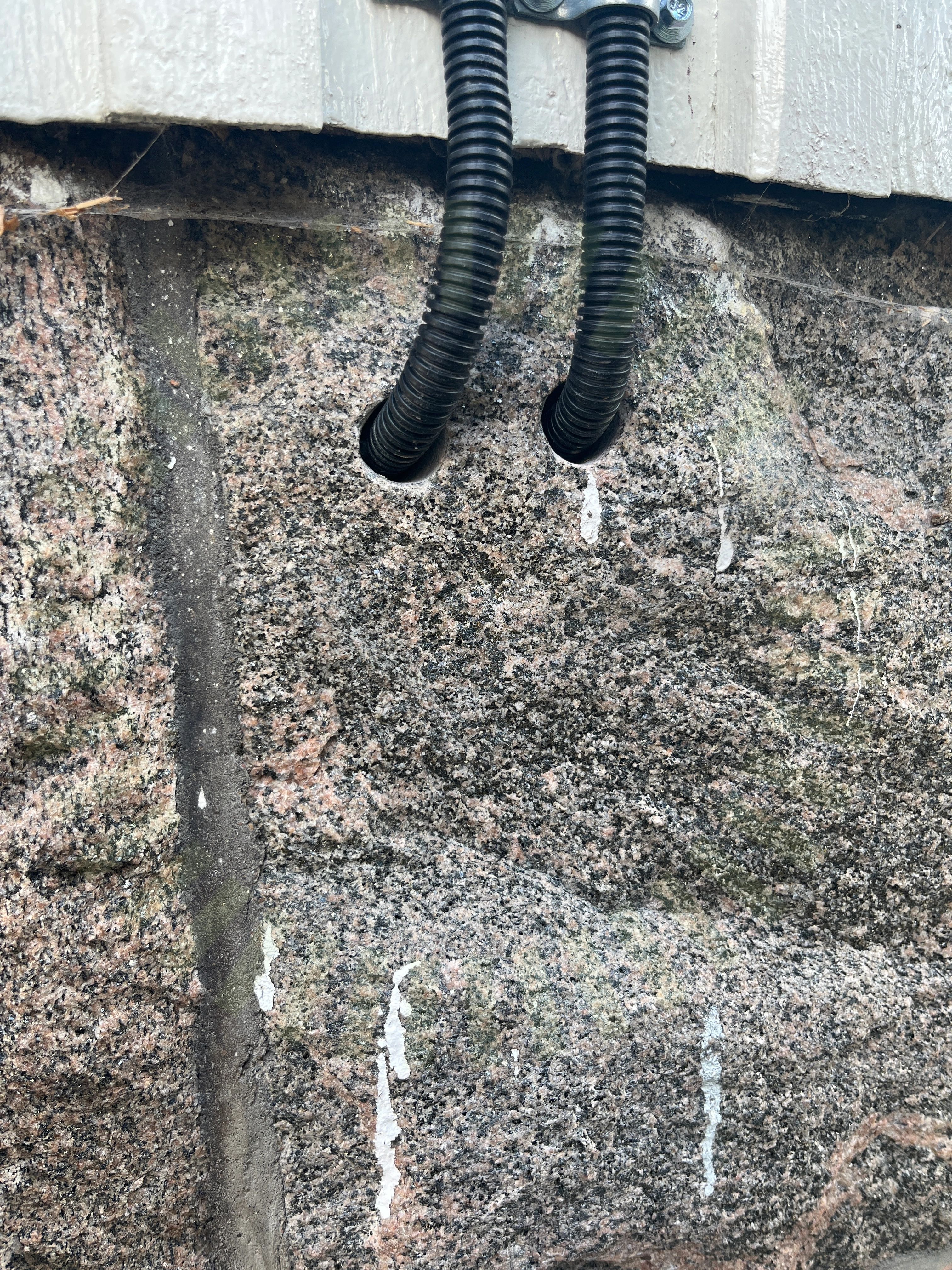

8.3 Genomföringar
Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
32/35AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
